1 INTRODUKTION

Trykluftdrevne møtrikspænder med skralde og med små vibrationer, især anvendelig i lokaler med begrænset plads. Reversibel rotationsretning og udblæsningen er rettet fremad. Værktøjet er konstrueret til at:

Viser, at der er risiko for alvorlige ulykker.

OBS!

Dette symbol betyder fare for mindre person-skade eller maskinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i overensstemmelse med maskinen.

Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2 TEKNISKE DATA

Biltema Art.: .....17-349

Biltema model: .....1/4"

Luftforbrug ved 6 bar: .....250 l/min

Anb. arbejdstryk: .....6 bar

Maks. tryk: 8 bar

Anb. kompressor: ....≥3 hk

Maks. drejningsmoment: .....41 Nm

Tomgangshastighed: .....Maks. 230 r/min.

Tomgangshastighed ved 6 bar: 210 r/min

Udblæsning:....Front

Tilslutning:....NPT 1/4"

Anb. slangediameter: .....≥3/8"

Lydtryk 10 m(L _PA ):....89 dBA

Lydvolumen ( L_WA ) .....100 dBA

Vibrationer: 1,1 m/s²

Vægt: 0,6 kg

3 ANVENDELSESOMRÅDE

Trykluftdrevne møtrikspændere med skralde og med små vibrationer, især anvendelige i lokaler med begrænset plads. De har reversibel rotationsretning og udblæsningen er rettet fremad. Værktøjet er konstrueret til at:

• Løsne og spænde bolte og møtrikker.
• Anvendes iht. instruktionerne i denne manual.

Værktøjet må ikke anvendes til andet, end det, det er beregnet til.

4 GENERELLE

SIKKERHEDSFORSKRIFTER

Når der arbejdes med maskiner, skal de efterfølgende punkter altid bemærkes. Vis også hensyn overfor arbejdsstedets sikkerhedsforskrifter og respektér de love, regler og forordninger, der gælder, hvor maskinen anvendes.

4.1 Arbejdsområde

• Rengør regelmæssigt. Støv, affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke, eller når belysningen er dårlig.
• Opbevar eksplosive eller brandfarlige væsker og luftarter udenfor arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Forbindingskasse og telefon skal være tilgængelig.

4.2 Personlig sikkerhed

• Læs altid manualen inden brug.
- Vær især opmærksom på maskinens advarselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
- Anvend beskyttelsesudstyr som åndedrætsværn, sikkerhedshandsker, høreværn og beskyttelsesbriller, hvis nødvendigt.
- Brug det rigtige arbejdstøj og skridsikre sko.
- Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, som kan sidde fast i maskinen.
- Indtag altid en god arbejdsstilling med god balance.
- Lad ikke det, at du bliver vant til maskinen, føre til uforsigtighed.

4.3 Brug og pasning af trykluftmaskiner

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at aftrækkeren virker, så du altid kan slukke for maskinen.
• Brug ikke en defekt maskine. Overlad den til et autoriseret serviceværksted til reparation.
• Brug kun anbefalet skæreværktøj, tilbehør

og reservedele.

• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, när maskinen bruges til det, den er konstrueret til.
• Overskrid ikke maskinens kapacitet.
• Tag altid fat i maskinens håndtag, när maskinen skal bæres. Hold ikke fingeren på aftrækkeren.
• Undgå utilsigtet start ved at fjerne lufttilførslen (trykluftslangen) før service og reparation, eller når maskinen ikke er i brug.
• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Efterlad aldrig maskinen uden opsyn, när lufttilførslen (trykluftslangen) er sluttet til.
• Rengør maskinen efter brug og tilse den regelmæssigt.
• Anvend det anbefalede arbejdstryk. Overskrid ikke maskinens maksimalt tilladte tryk.
• Smør maskinen dagligt for at undgå korrosion indvendigt.
• Kontroller, at trykluftslangen er hel før tilslutning og hold den borte fra varme og skarpe kanter.
• Kontroller, at alle tilslutninger i trykluftsystemet er tætte.
• Løft eller bær aldrig maskinen i trykluftslangen.
• Følg kompressorens pasningsinstruktioner og tøm lufttanken dagligt.

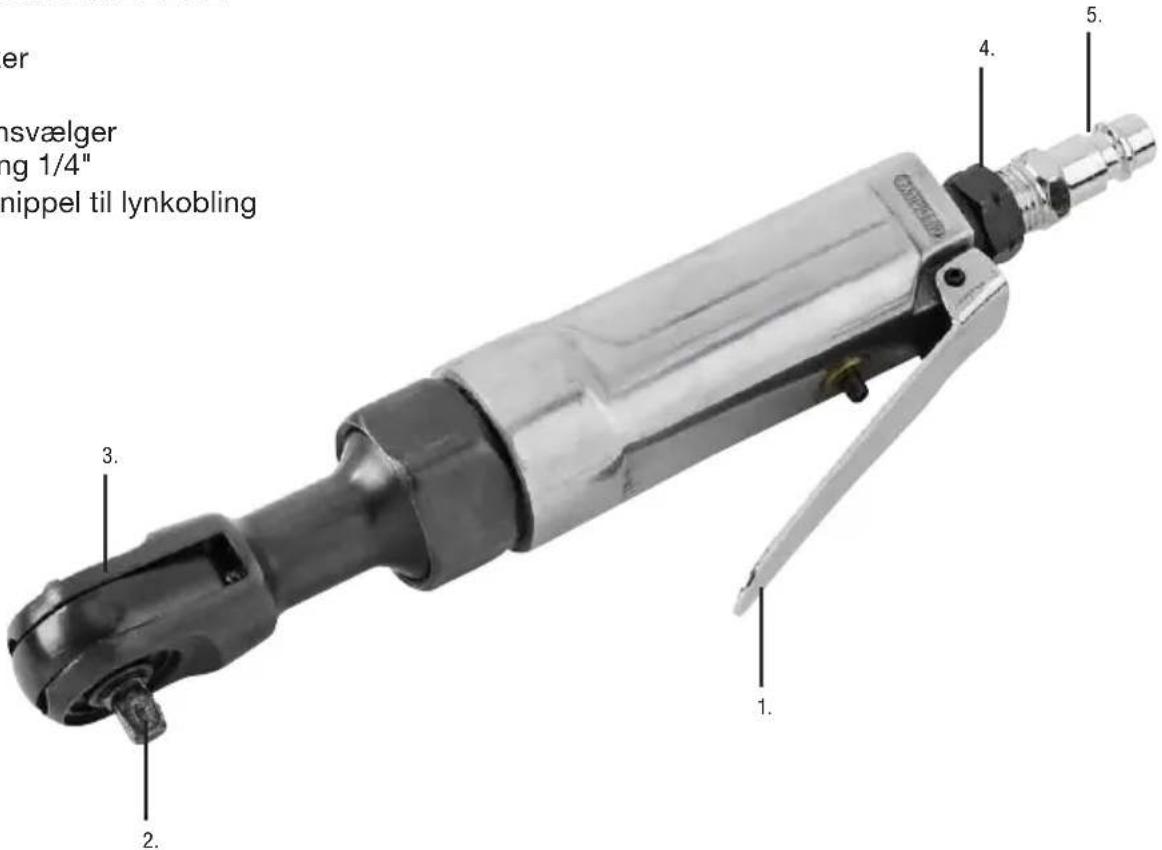

5 OVERSIGTSBILLEDE

1. Aftrækker
2. Drivtap
3. Rotationsvælger
4. Tilslutning 1/4"
5. Indstiksnippel til lynkobling

6 MONTERING

Skru indstiksniplen (5) fast i tilslutningen (4). Brug gevindtape, så det slutter tæt.

7 SÄERLIGE SIKKERHEDSFORSKRIFTER

7.1 Risici ved arbejde med en trykluftdrevet møtrikspænder

Ovenstående tre symboler findes på værktø- jet. De gør opmærksom på de risici, som er til stede:

• Risiko for flyvende genstande - brug beskyttelsesbriller.
• Risiko for indånding af skadelige stoffer – brug åndedrætsværn, når der arbejdes i nærheden af bilens bremsesystem, da der er risiko for tilstedeværelsen af asbeststøv.
• Risiko for høreskade - lydniveauet overstiger 80 dB(A), brug høreværn!

8 PASNING

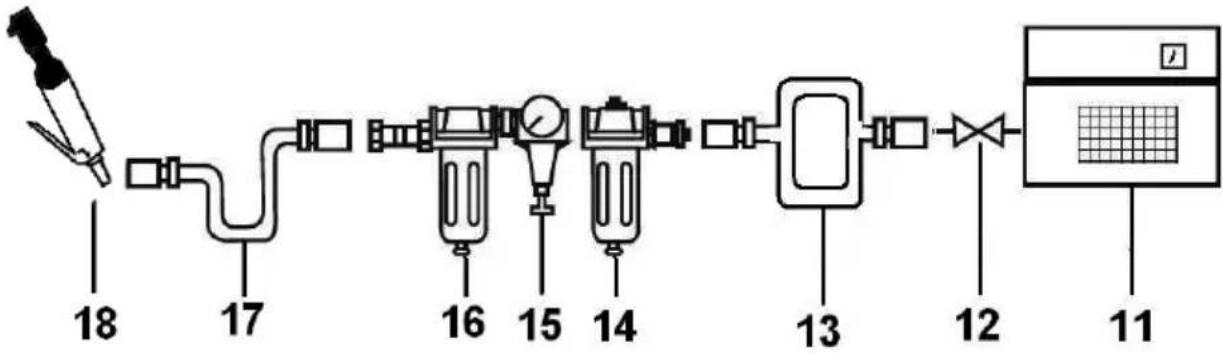

8.1 Trykluftsystem

1. Kompressor - Følg pasningsanvisningen og tøm lufttanken dagligt.
2. Lukkeventil
3. Trykluftrør - Til at kompensere for trykfald i lange trykluftslanger over 8 m kan trykket øges. Slangens indvendige diameter skal helst være mindst 1/2" eller være i en ringledning.
4. Vandudskiller - Trykluft indeholder fugt og andre urenheder, som kan medføre rust og/eller øget slitage. Vand kondenseres i trykluftslanger.
5. Trykregulator - For højt tryk kan beskadige værktøjet og forkorte dets levetid. Reguler arbejdstrykket så tæt på trykluftværktøjet som muligt.
6. Tågesmører - Smør trykluftværktøjet korrekt, så det får en optimal levetid.
7. Trykluftslange
8. Trykluftværktøj

8.2 Smøring

Det er vigtigt, at værktøjet smøres ordentligt, dog ikke for meget. Brug kun tågesmøreolie, som er beregnet til trykluftværktøj. Andre typer olie kan beskadige pakninger i værktøjet.

Det er en god idé at slutte en automatisk tågesmører til trykluftslangen, da dette vil øge værktøjets levetid. Kontroller og juster regelmæssigt tågesmøreren ved at fylde tågesmøreolie på og placer et stykke papir lige foran værktøjets udblæsning. Hold aftrækkeren inde i 30 sekunder, og der vil dannes en tynd olieplet på papiret, hvis tågesmøreren er korrekt indstillet. For meget olie skal undgås.

Hvis der ikke er monteret en tågesmører, skal værktøjet smøres med 2–6 dråber i luftindtaget mindst én gang om dagen eller efter ca. to timers brug. Derudover skal der tages højde for luftfugtighed og arbejdsmiljø.

8.3 Anvendelse

1. Kontroller, at trykluftsystemet og trykluftværktøjet er helt.
2. Kontroller, at toppen er hel og sæt den på drivtappen (2).
3. Vælg rotationsretning med omkobleren (3).
4. Smør værktøjet, hvis der ikke bruges tågesmører.
5. Start kompressoren og kontroller, at trykregulatoren (15) er indstillet på 6 bar. Hvis der ikke er en separat trykregulator (15) i trykluftsystemet, er det kompressorens trykregulator, som skal bruges.
6. Slut trykluftværktøjet til trykluftslangen og tryk aftrækkeren ind. Efter endt arbejde fjernes trykluftslangen fra værktøjet.

• Kontroller altid trykket i trykluftsystemet, inden værktøjet tilsluttes.
• Fjern altid lufttilførslen fra værktøjet, inden udskiftning af topnøgle.

OBS!

• Brug ikke ekstra kræfter på at fjerne en møtrik.
• Lad ikke værktøjet køre i tomgang i længere tid, da det kan påvirke levetiden.

9 OPBEVARING

• Kontroller, at maskinen er hel og godt rengjort.
• Hæld 6 dråber tågesmøreolie i luftindtaget og lad værktøjet køre med halv kraft i 30 sekunder.
• Opbevar maskinen i et tørt og køligt rum utilgængeligt for børn og andre uvedkommende.
• Opbevar altid maskinen i omgivelser med en temperatur på mellem 0° C og +40° C.

10 SERVICE OG VEDLIGEHOLDELSE

- Værktøjet må ikke være sluttet til lufttilførslen/trykluftslangen, når der foretages service og vedligeholdelse!

Kontroller, at værktøjet er helt, og tør det af med en tør klud.

Hver uge: Kontroller tågesmøreren, fyld på og juster efter behov.

10.2 Fejlfinding

FEJL ÅRSAG UDBEDRING

Værktøjet taber hurtigt kraft og fart.	1. Trykfald pga. for lang og underdimensioneret trykluftslange.2. For lille kompressor.	1. Afkort og/eller udskift trykluftslangen med én med større indre diameter.2. Skift til en større kompressor eller vent til kompressoren har oparbejdet et større tryk.
