ZU2200 - Projektor OPTOMA - Bezplatný návod k obsluze

Typ produktu	DLP projektor
Rozměry (D x Š x V)	400 x 300 x 150 mm
Hmotnost	8.5 kg
Napájení	100-240V AC, 50/60 Hz
Hlavní funkce	Projekce s vysokým jasem, lichoběžníková korekce, motorizovaný zoom, vyměnitelné objektivy
Údržba a čištění	Pravidelně čistěte vzduchový filtr, na objektiv používejte suchý měkký hadřík
Bezpečnost	Kensington zámek, automatické vypnutí při přehřátí
Náhradní díly a opravitelnost	Náhradní lampa, vzduchový filtr, volitelné objektivy
Obecné informace	Značka OPTOMA, model ZU2200

Často kladené otázky - ZU2200 OPTOMA

Jak nainstalovat projektor OPTOMA ZU2200?

Umístěte projektor na stabilní povrch, připojte napájení a připojte video zdroj přes HDMI nebo VGA. Zapněte projektor tlačítkem zapnutí/vypnutí.

Jak vyčistit vzduchový filtr projektoru?

Vypněte projektor a odpojte jej. Sejměte kryt filtru, vyjměte filtr a vyčistěte jej vysavačem nebo vlažnou vodou. Nechte zcela uschnout, než jej vrátíte zpět.

Jak vyměnit lampu projektoru?

Vypněte projektor a nechte jej vychladnout. Odšroubujte kryt lampy, vyjměte starou lampu a vložte novou. Zavřete kryt a resetujte počítadlo lampy v menu.

Co dělat, když je obraz rozmazaný?

Použijte zaostřovací kroužek na objektivu k nastavení ostrosti. Zkontrolujte také vzdálenost a úhel projekce. Pokud problém přetrvává, vyčistěte objektiv.

Projektor se nezapíná, co dělat?

Zkontrolujte napájecí kabel a elektrickou zásuvku. Ujistěte se, že kontrolka napájení svítí. Pokud se nic neděje, kontaktujte zákaznický servis OPTOMA.

Jak připojit externí reproduktor k projektoru?

Použijte audio výstup 3.5 mm na projektoru pro připojení zesíleného reproduktoru. Můžete také použít digitální audio výstup, je-li k dispozici.

Jaká je životnost lampy?

Lampa projektoru OPTOMA ZU2200 má životnost přibližně 3000 hodin v normálním režimu a až 4000 hodin v ekonomickém režimu.

Jak nastavit lichoběžníkovou korekci?

Přejděte do nabídky OSD, vyberte 'Lichoběžníková korekce' a pomocí směrových tlačítek opravte vertikální a horizontální zkreslení.

Lze projektor používat bezdrátově?

Ano, pokud máte bezdrátový HDMI adaptér nebo volitelný Wi-Fi dongle kompatibilní s projektorem. Některé modely mají integrované bezdrátové připojení.

Jak aktualizovat firmware projektoru?

Stáhněte nejnovější firmware z webových stránek OPTOMA na USB flash disk. Vložte disk do USB portu projektoru a postupujte podle pokynů v menu 'Aktualizace'.

NÁVOD K OBSLUZE ZU2200 OPTOMA

Instructions importantes de sécurité.... 5

Distance de danger de l'intensité de la lumière....6

Informations de sécurité relatives au laser 7

Étiquettes de sécurité des produits 7

Étiquettes de sécurité relatives aux faisceaux lumineux 7

Avis sur le droit d'auteur 8

Limitation de responsabilité 8

Reconnaissance de marque....8

FCC 8

Déclaration de conformité pour les pays dans l'UE....9

WEEE 9

INTRODUCTION 10

Description du contenu.... 10

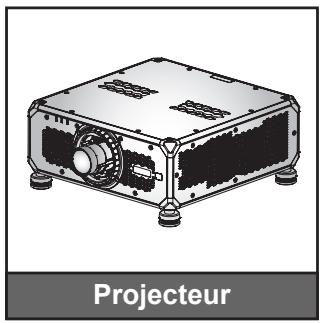

Accessoires standard 10

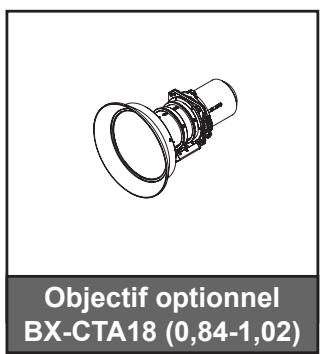

Accessoires en option 10

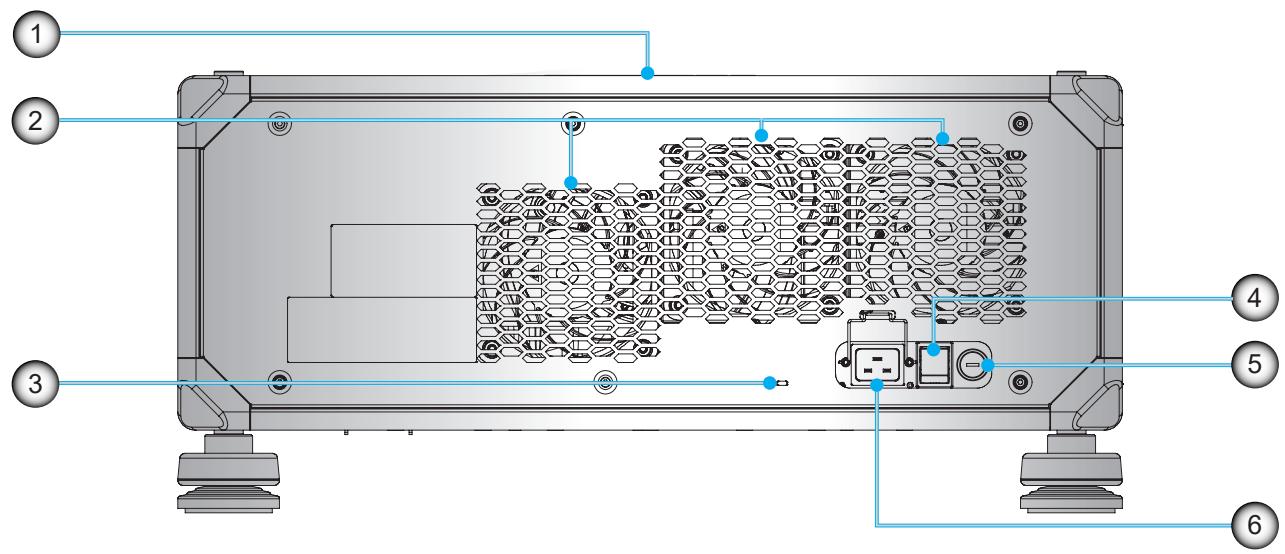

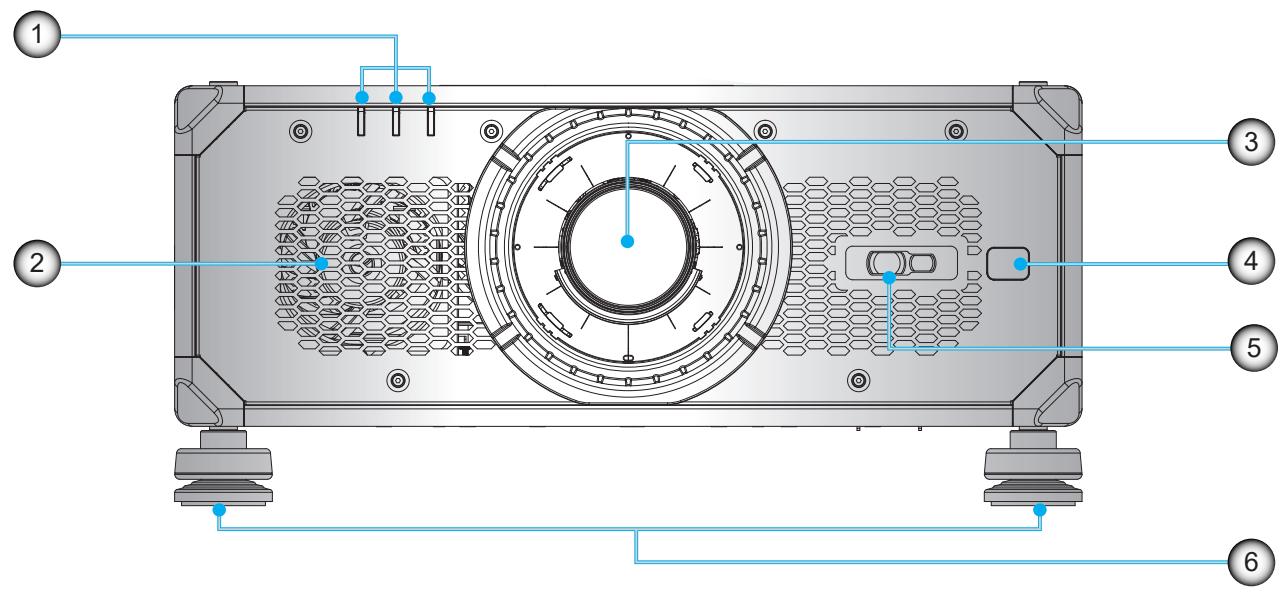

Description du produit.... 11

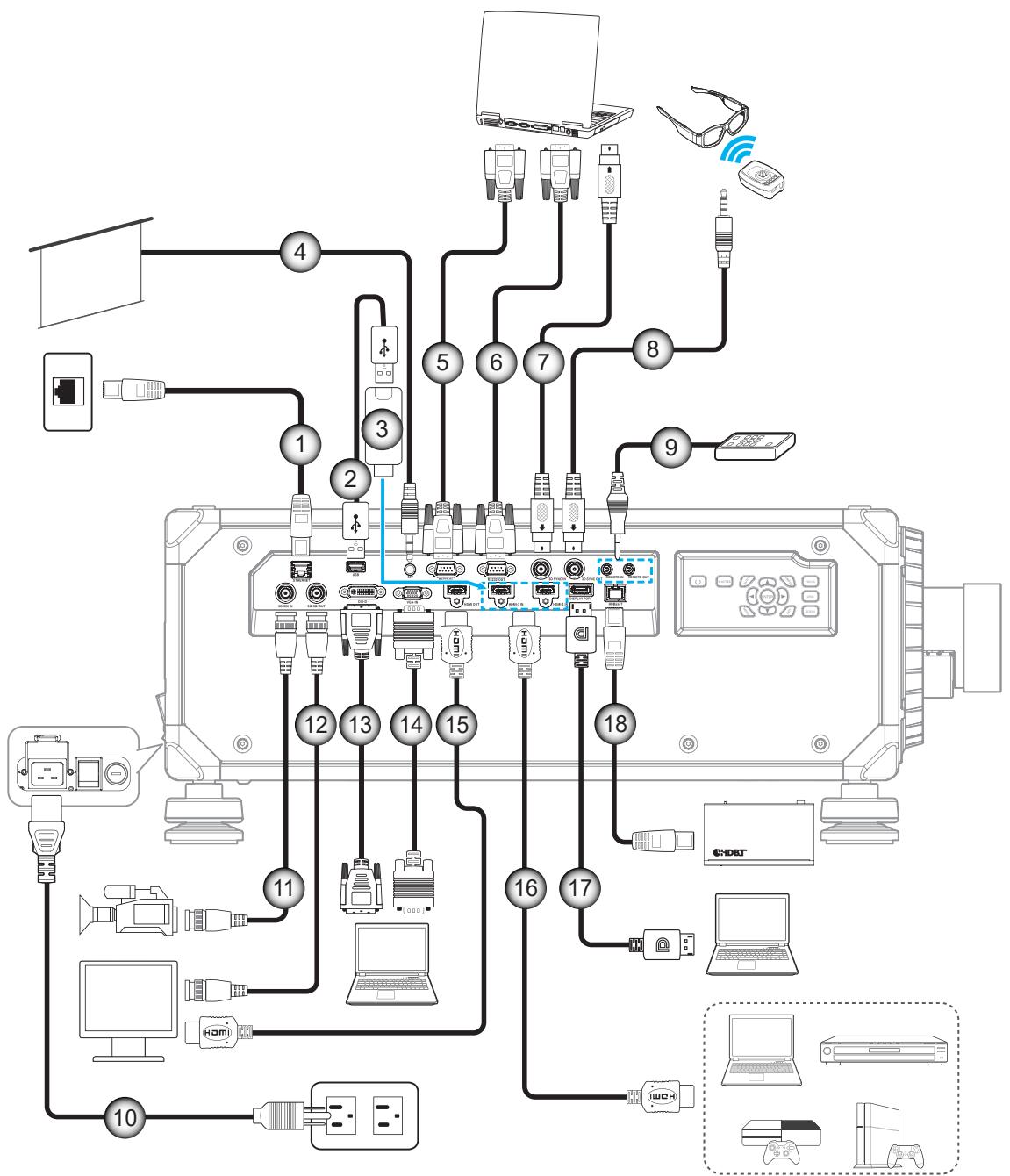

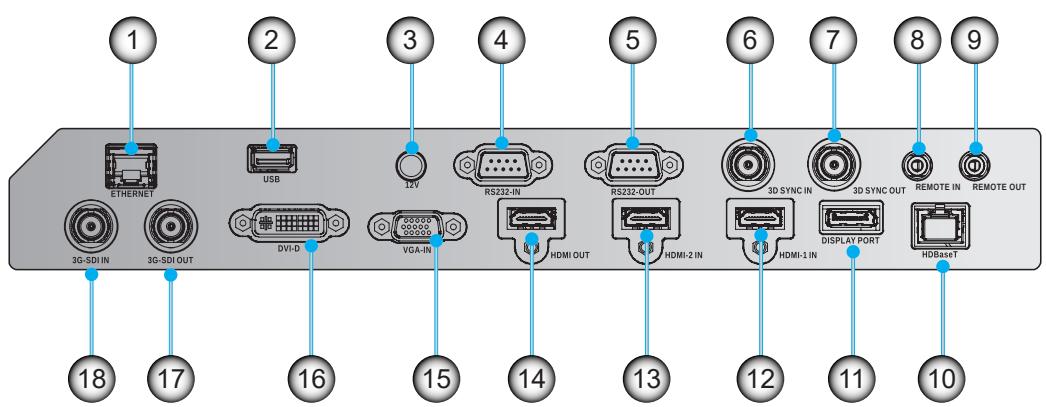

Connexions....14

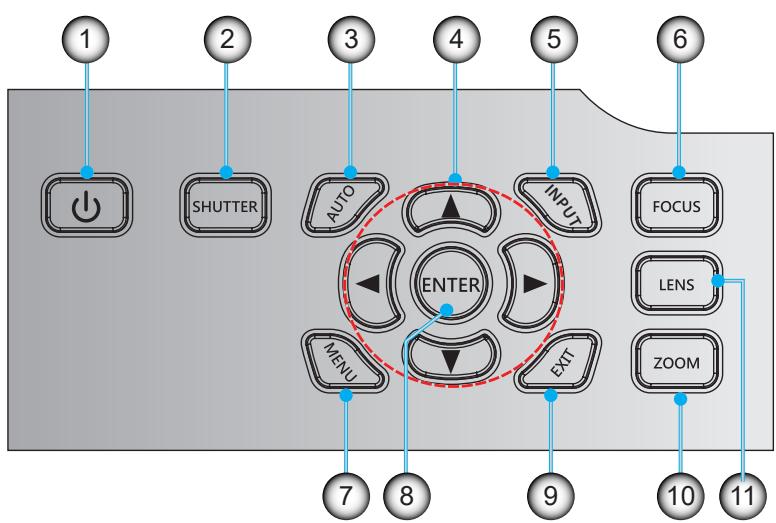

Clavier 15

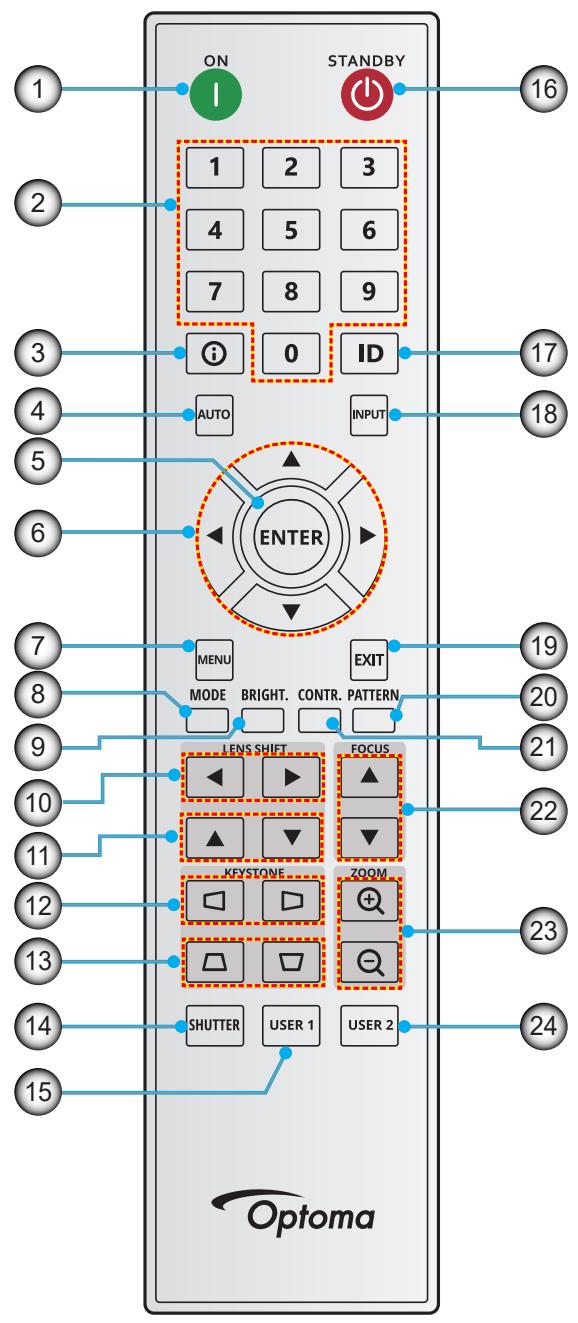

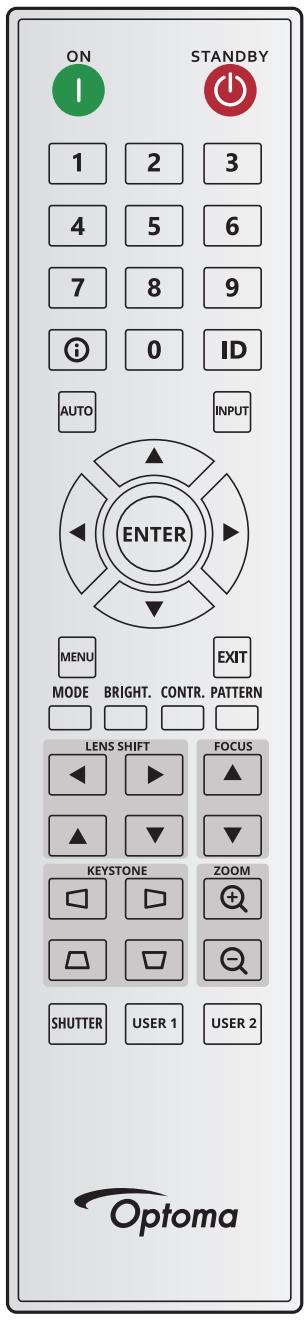

Télécommande.... 16

CONFIGURATION ET INSTALLATION.... 17

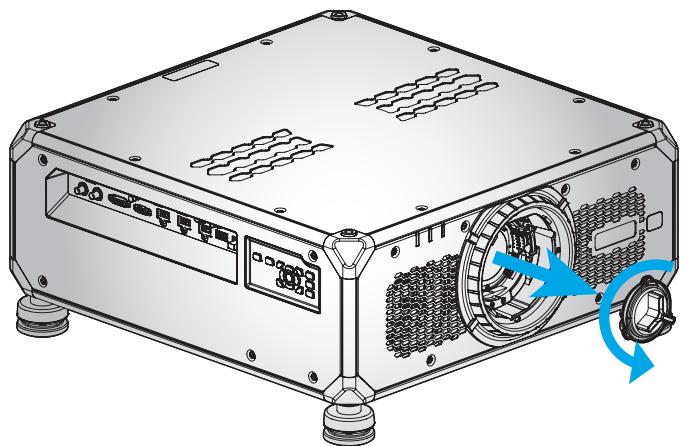

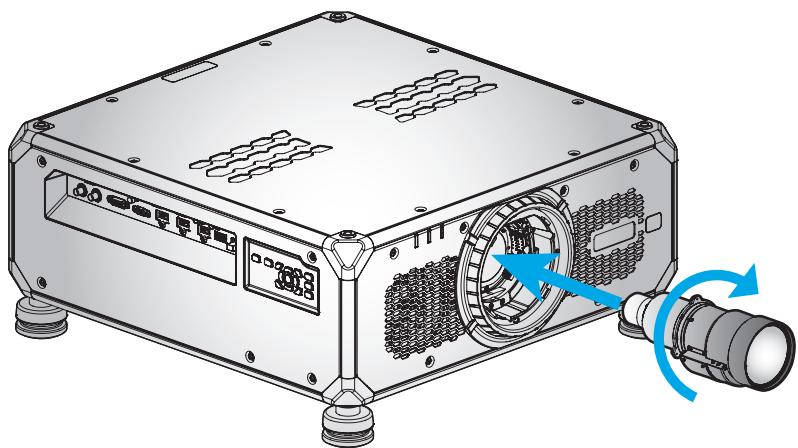

Installation de l'objectif de projection.... 17

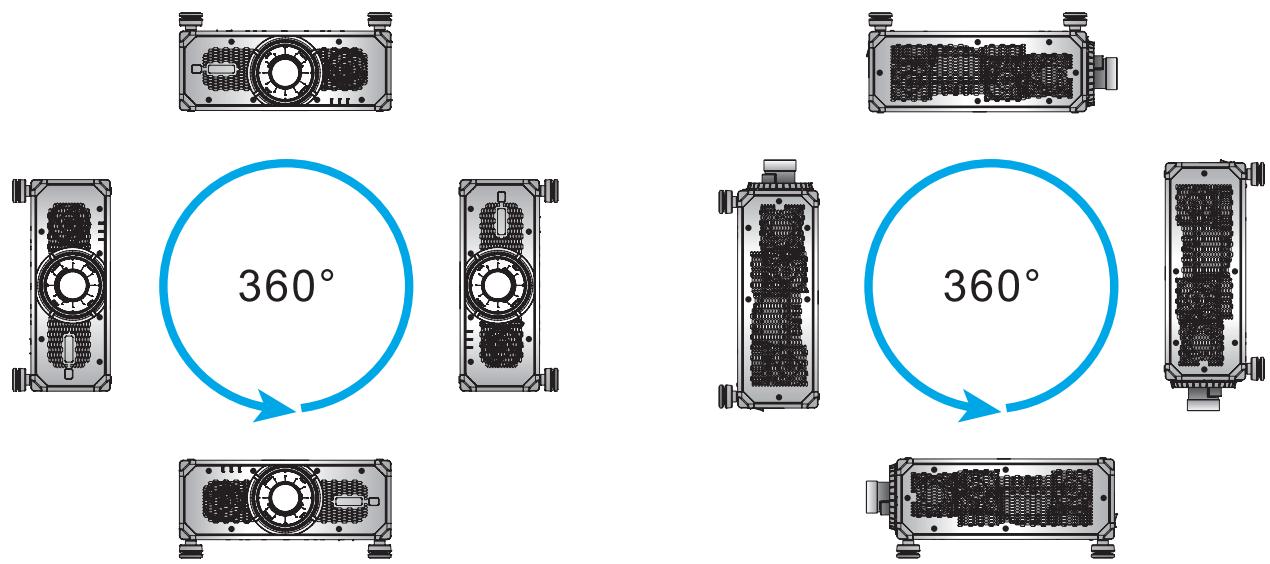

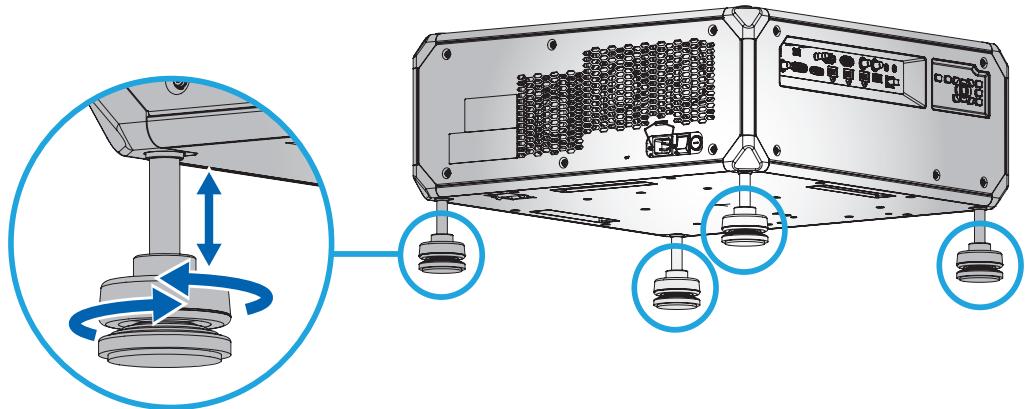

Ajuster la position du projecteur 18

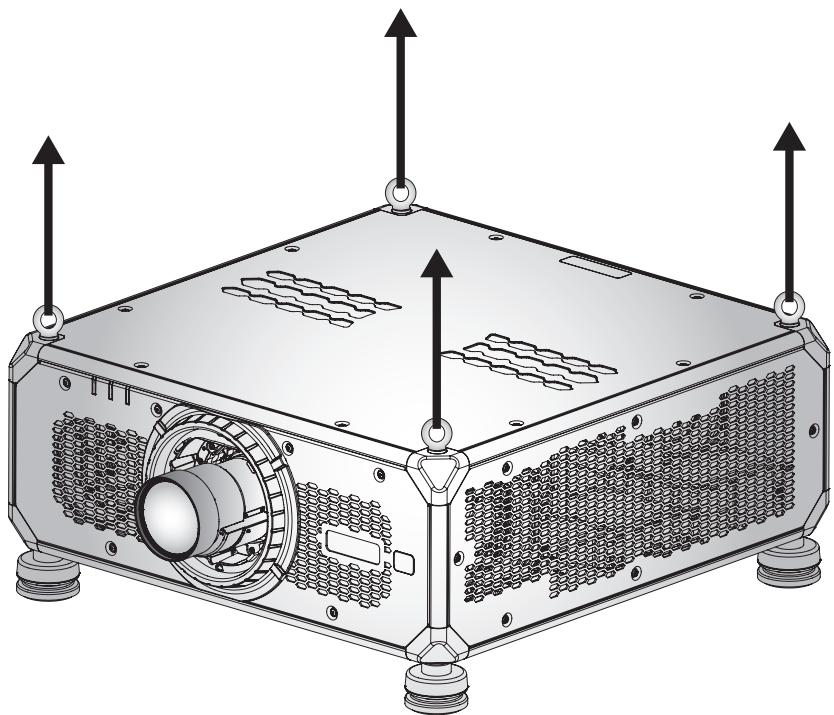

Système de pose.... 19

Réglage de la ligne de visée 20

Outils nécessaires 20

Le réglage du mode de démarrage du projecteur 20

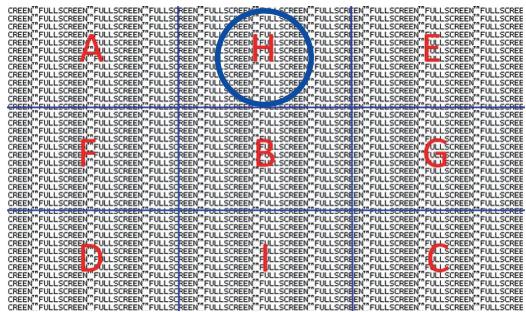

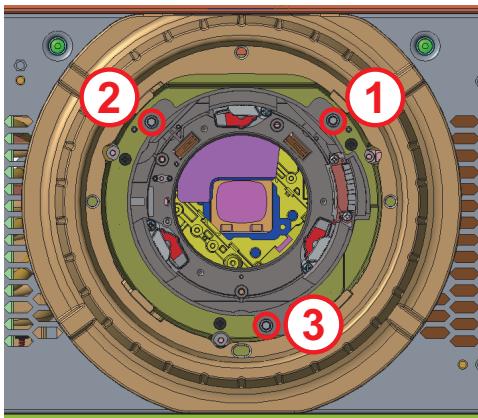

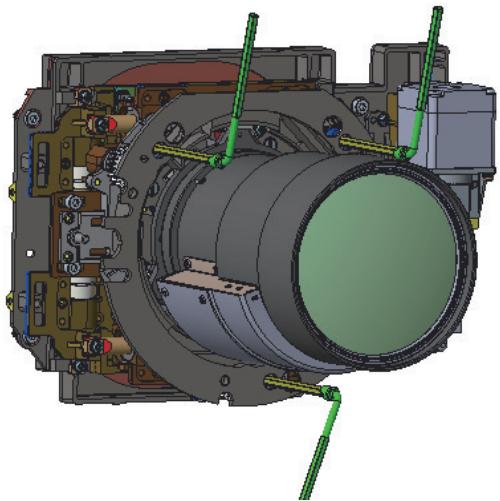

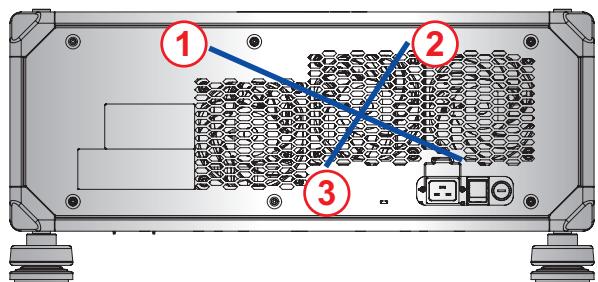

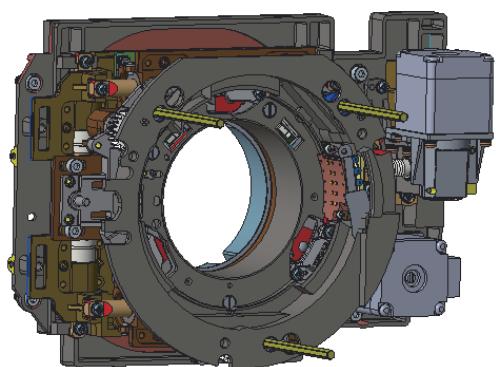

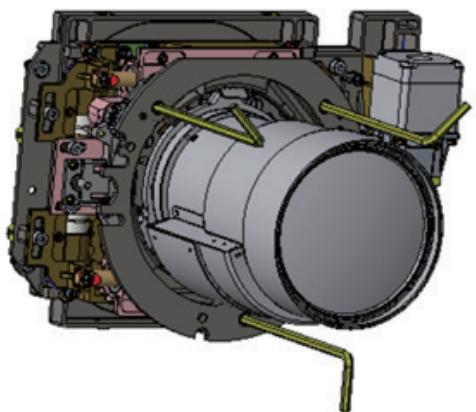

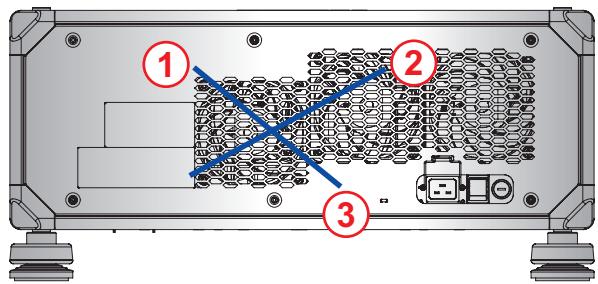

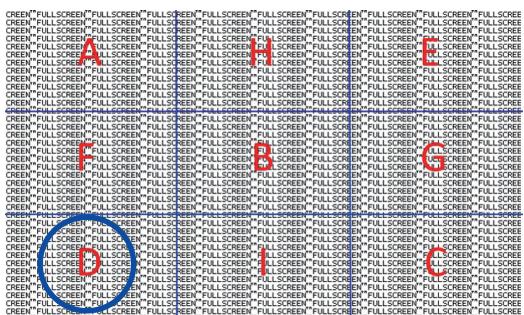

Réglez la ligne de visée 20

Connector des sources au projecteur.... 24

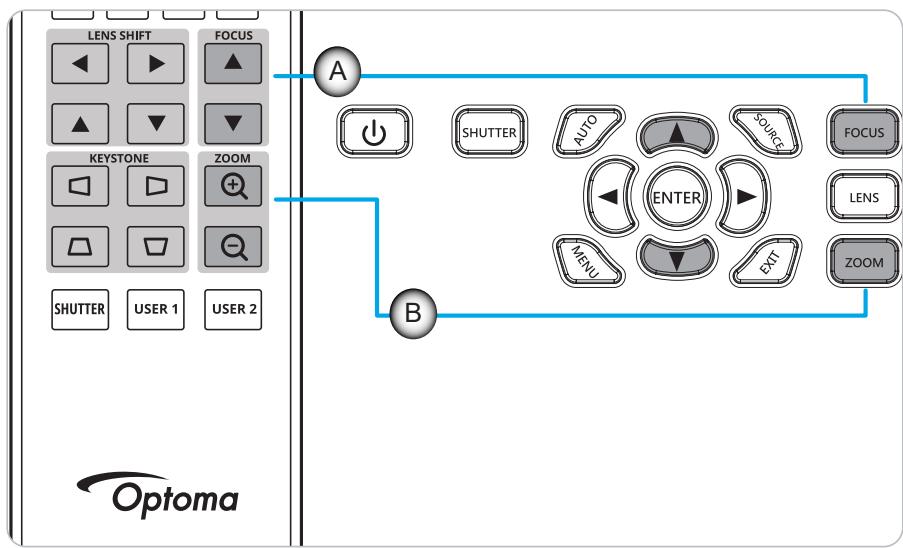

Réglage de l'image projetée 25

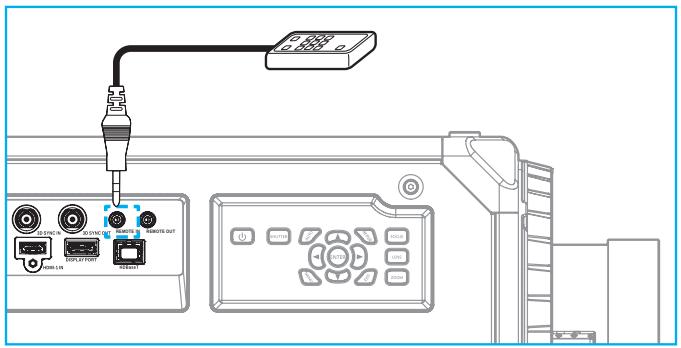

Configuration de la télécommande.... 26

UTILISER LE PROJECTEUR 30

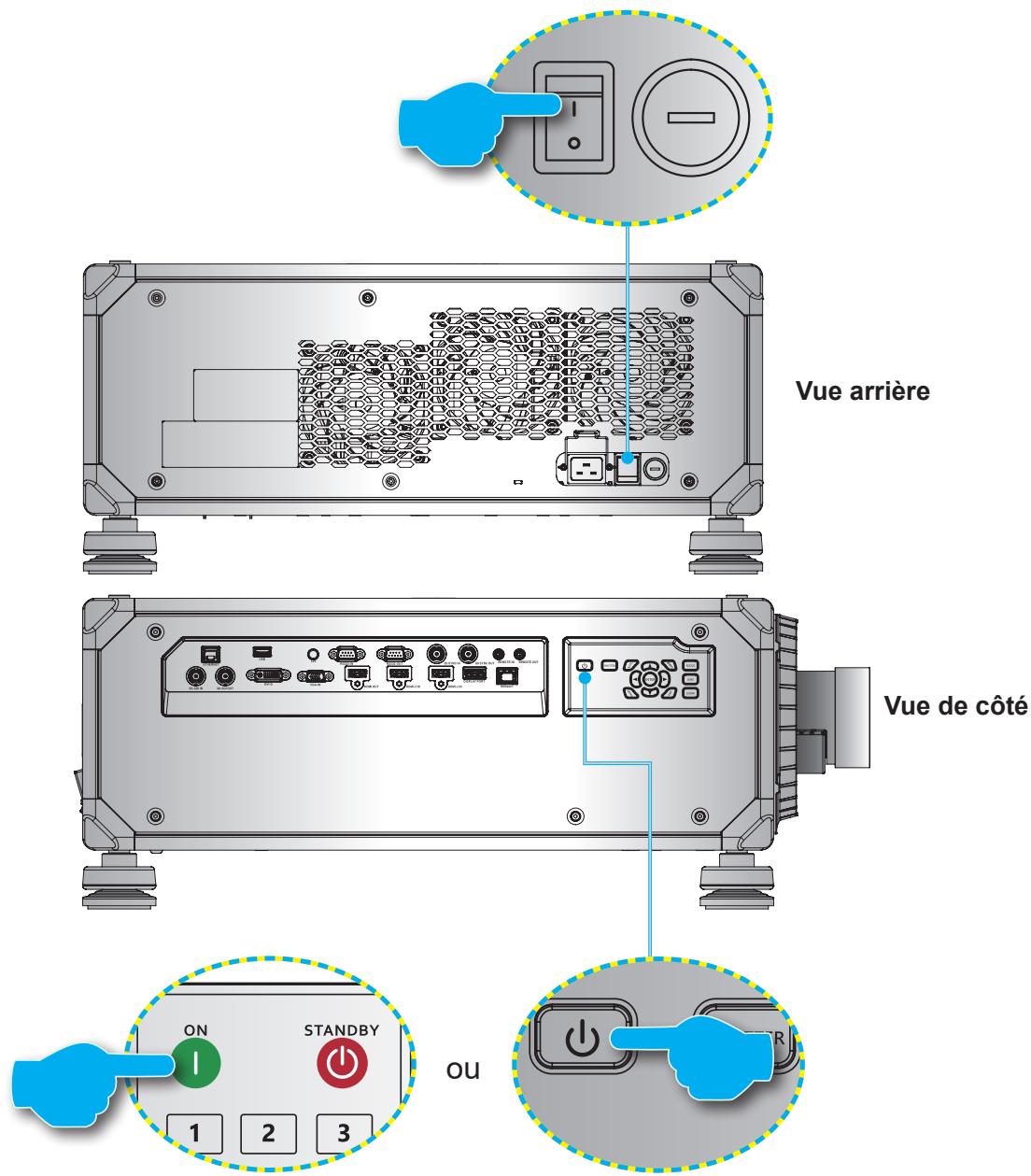

Mise sous/hors tension du projecteur.... 30

Sélectionner une source d'entrée.... 31

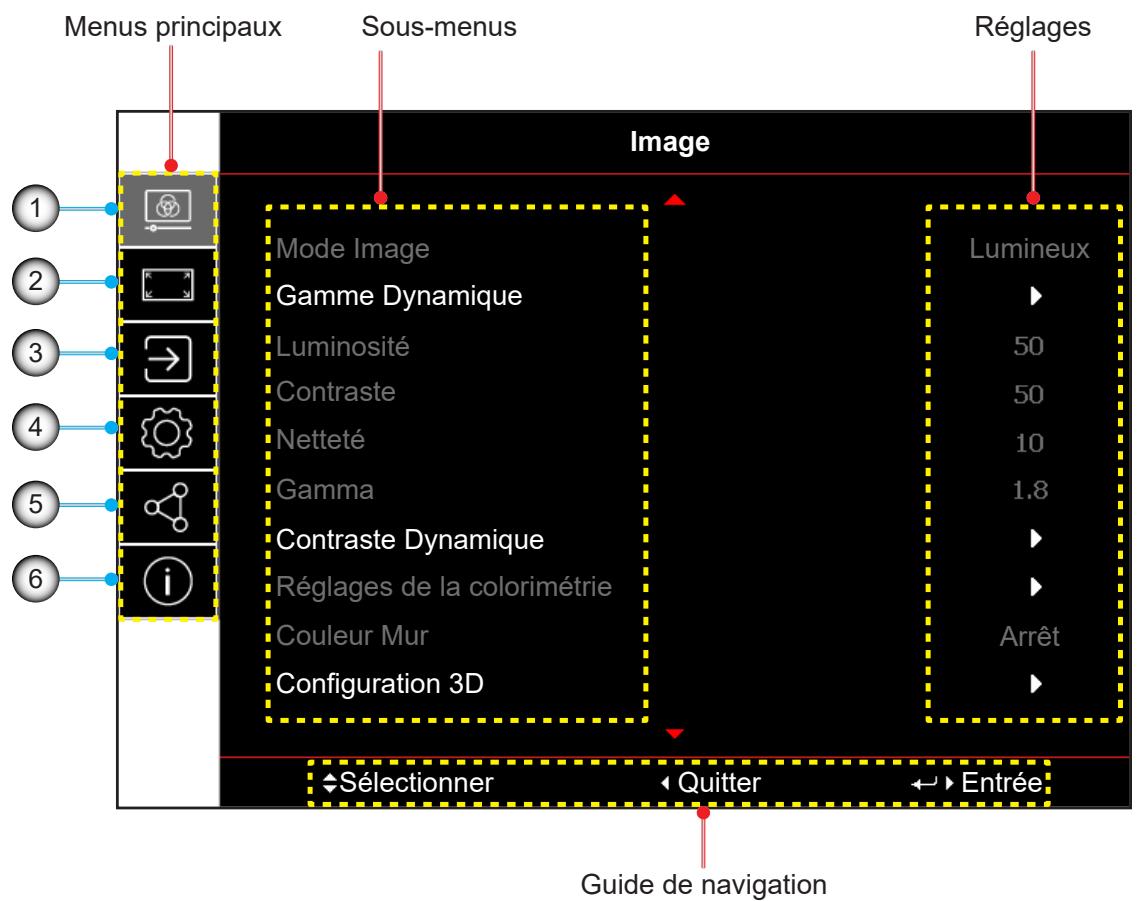

Navigation dans le menu et fonctionnalités.... 32

Arborescence du menu OSD.... 33

Menu Image....49

Mode Image 49

Gamme Dynamique 50

Luminosité 50

Contraste 50

Netteté 50

Gamma....50

Contraste Dynamique.... 51

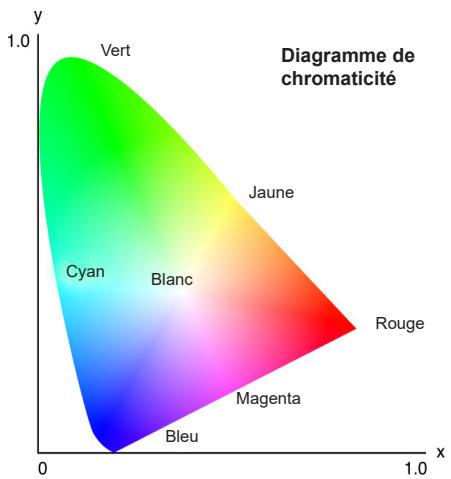

Réglages de la colorimétrie.... 51

Couleur Mur 52

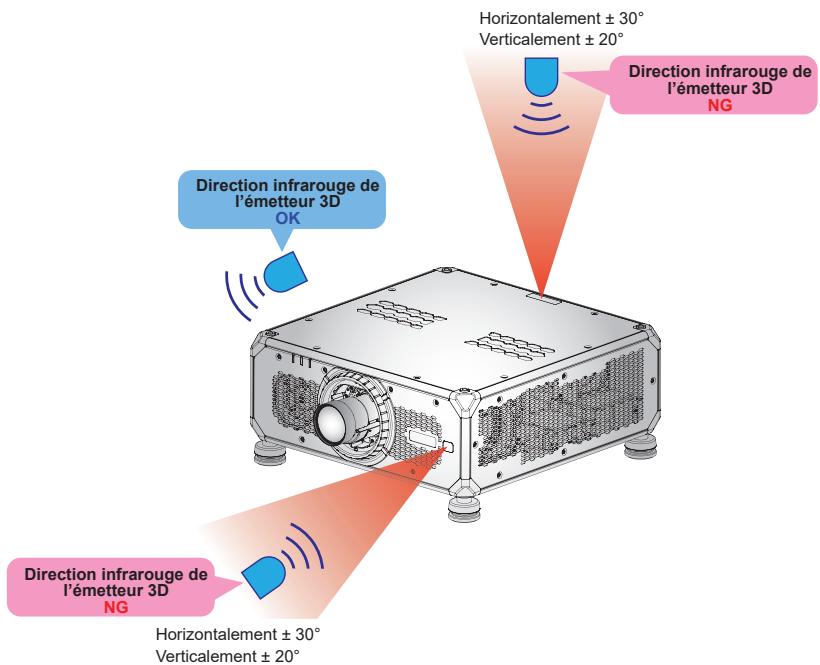

Configuration 3D 52

Enreg. Client....54

Appliquer à Utilisateur 54

Réinitialiser 54

Menu Affichage....55

Format de l'image....55

Zoom Numérique....55

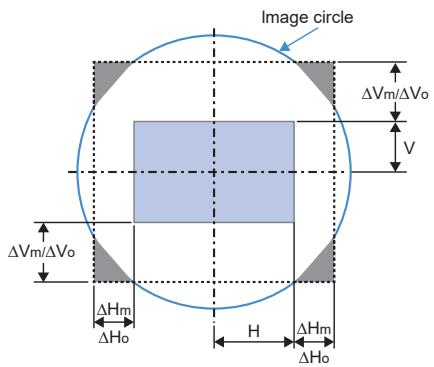

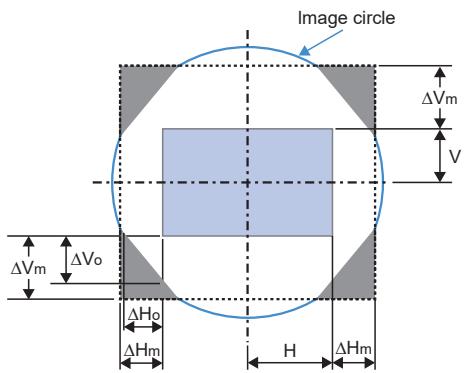

Décalage d'image....55

Correction Géométrique 56

Masque de bord 58

Arrêt sur image 58

Mire de test....58

PIP/PBP 58

Réinitialiser....60

Menu des réglages d'entrée 61

Source auto 61

Entrée Active 61

Réglage de la latence....61

Entrée de secours 61

VGA 62

HDMI 62

HDBaseT 62

Réinitialiser....62

Menu de configuration du dispositif....63

Langue 63

Projection 63

Réglages Focale 63

Configuration active de l'image 64

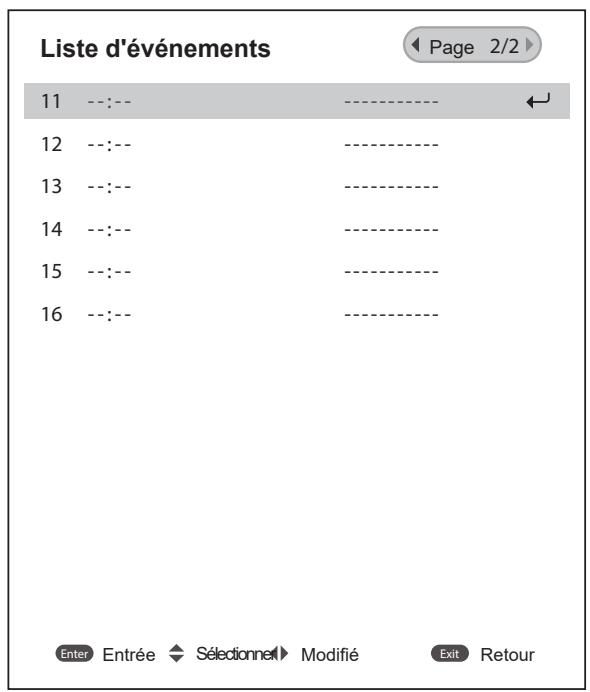

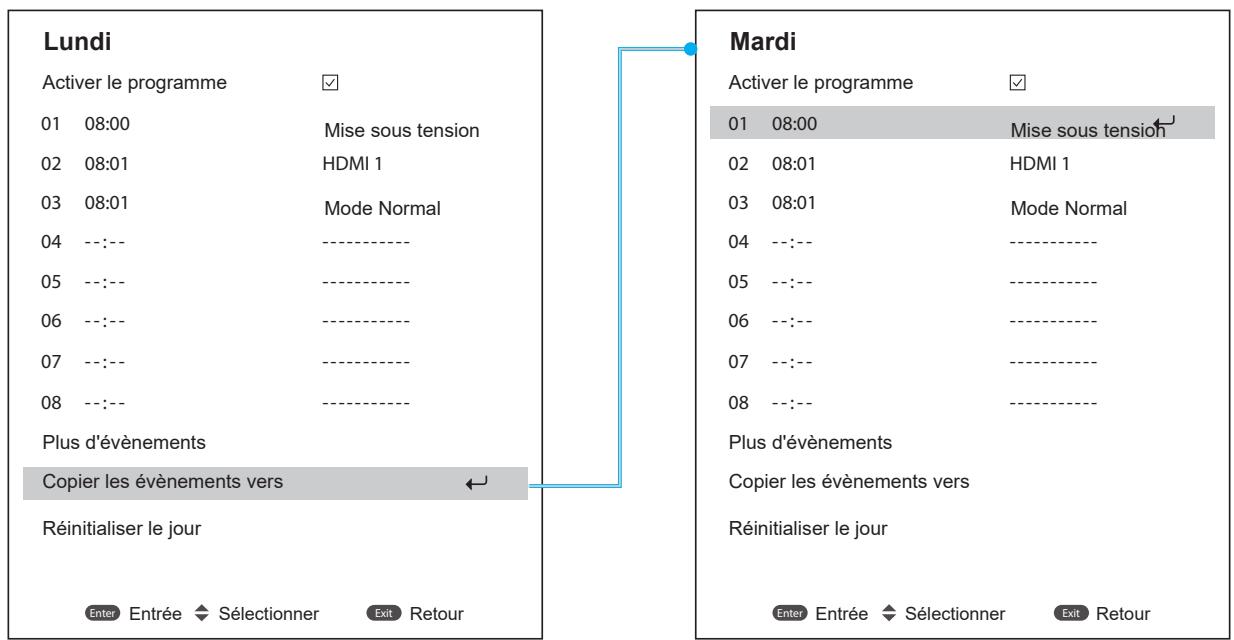

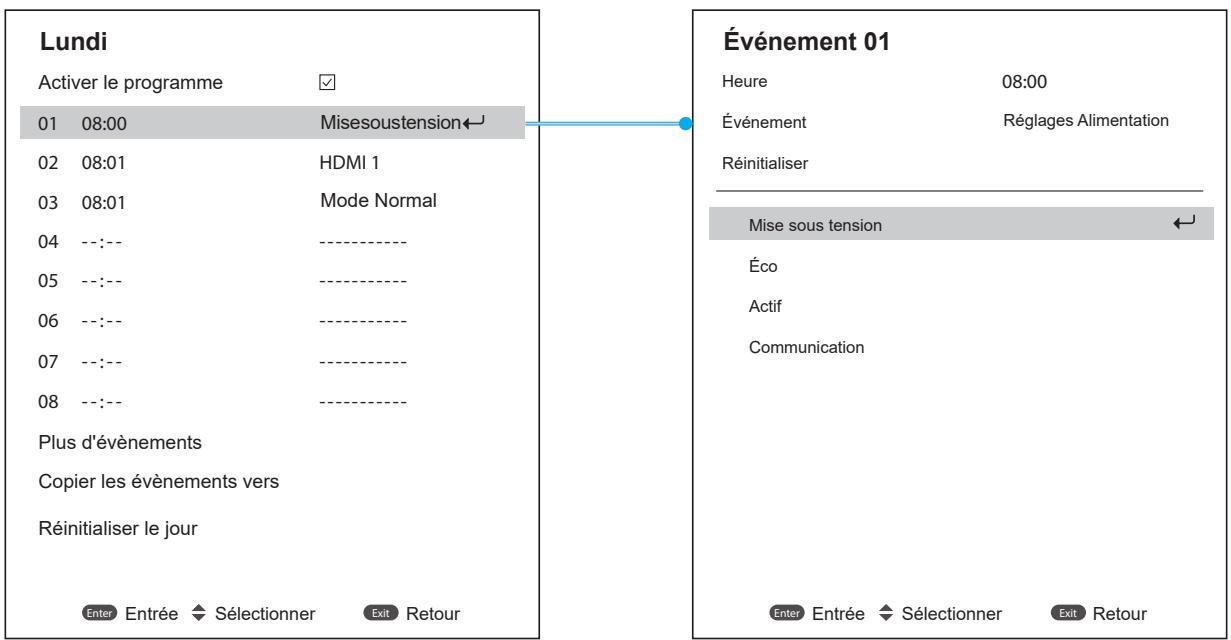

Programmer 65

Date et Heure 67

Réglages Alimentation.... 68

Réglages Source Lumineuse 69

Obturateur 69

Sécurité 69

Affichage à l'écran....70

Configuration du logo 70

Rétroéclairage 70

Haute altitude 70

Données Utilisateur 71

Mise à jour du système (FOTA)....71

Réinitialiser 71

Configuration Télécommande 71

Configuration Réseau....72

Notification par email 72

Contrôle....73

Débit en bauds 74

Réinitialiser....74

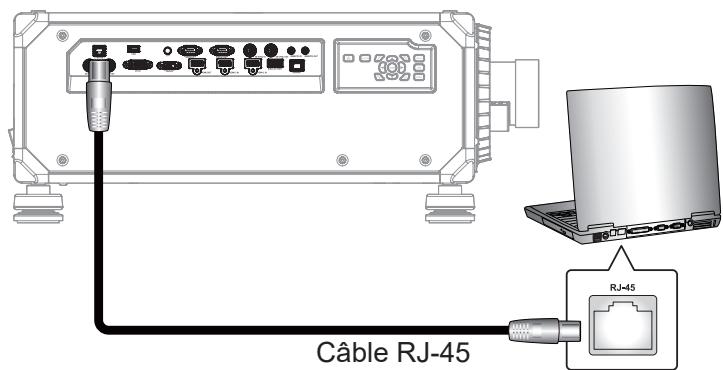

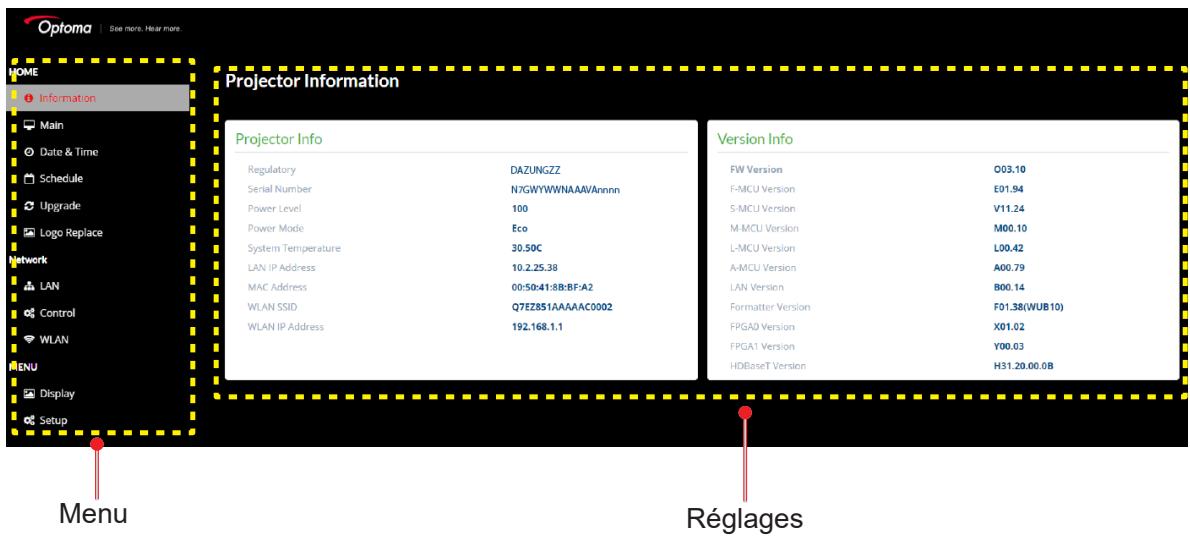

Utilisation du panneau de contrôle Web.... 75

Utilisation de commandes RS232 via Telnet 77

Menu Info....77

INFORMATIONS SUPPLÉMENTAIRES ...... 78

Résolutions compatibles....78

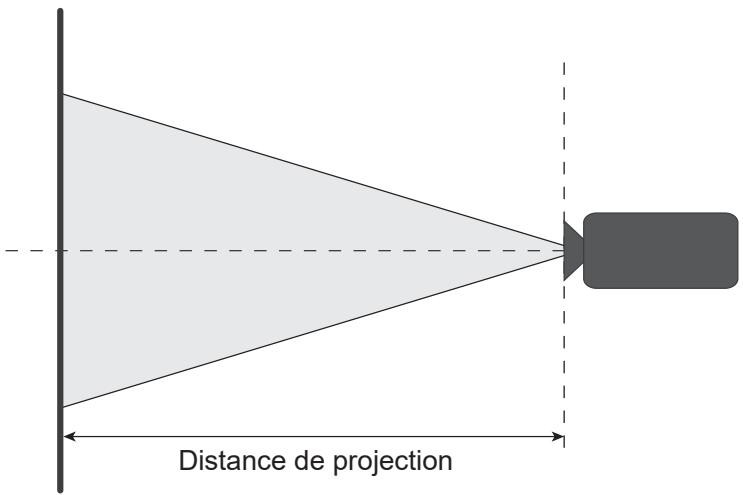

Taille d'image et distance de projection.... 99

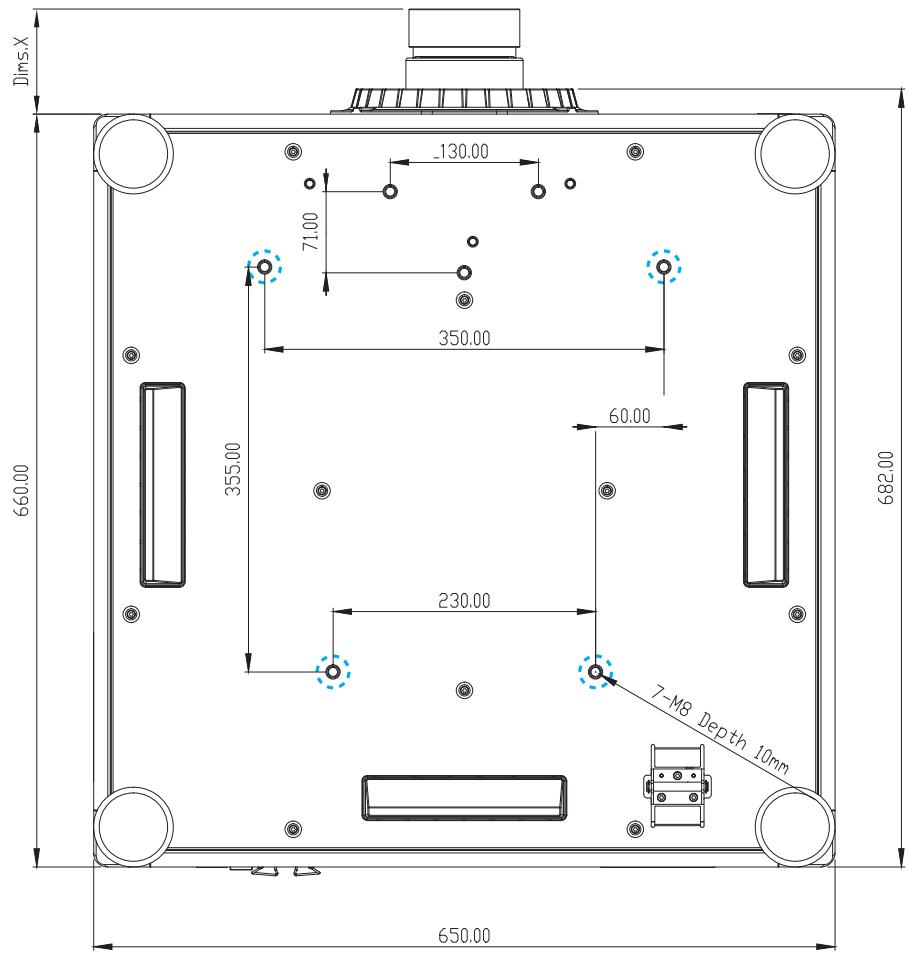

Dimensions du projecteur et installation au plafond 102

Codes télécommande.... 103

Guide de dépannage.... 106

Indicateurs d'état LED 108

Spécifications 109

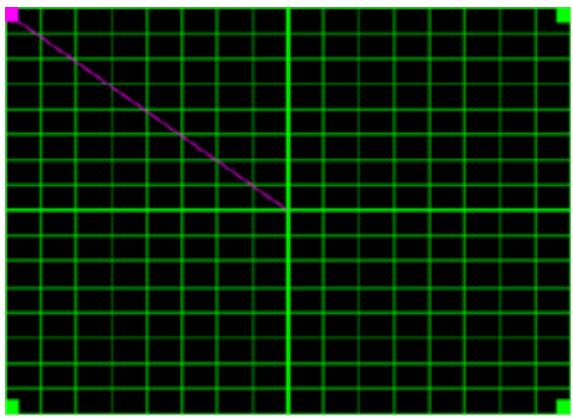

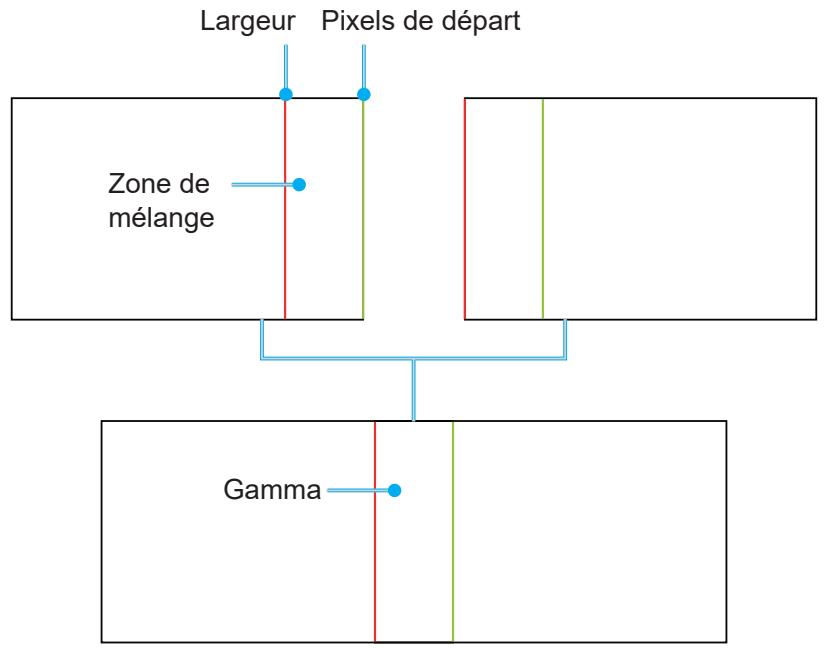

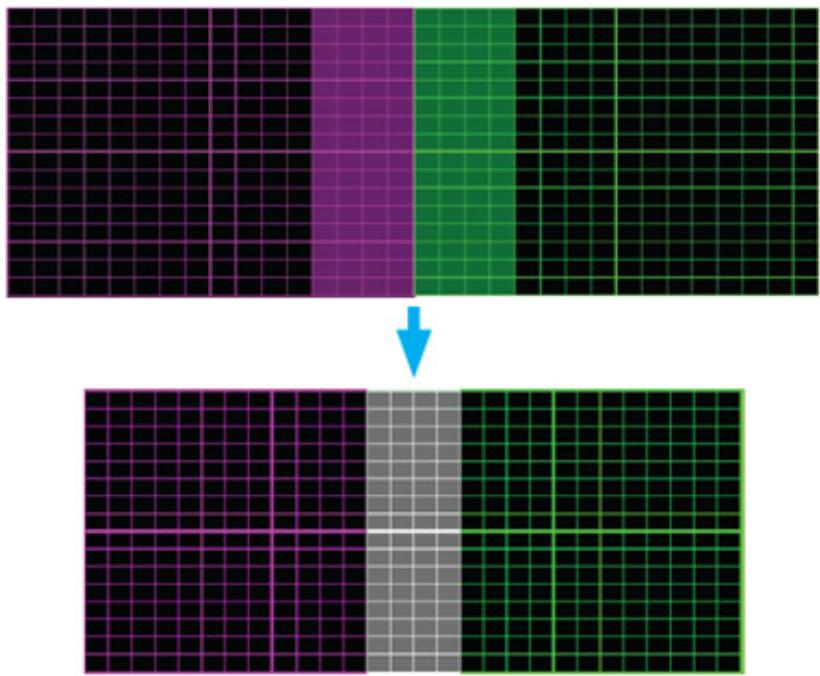

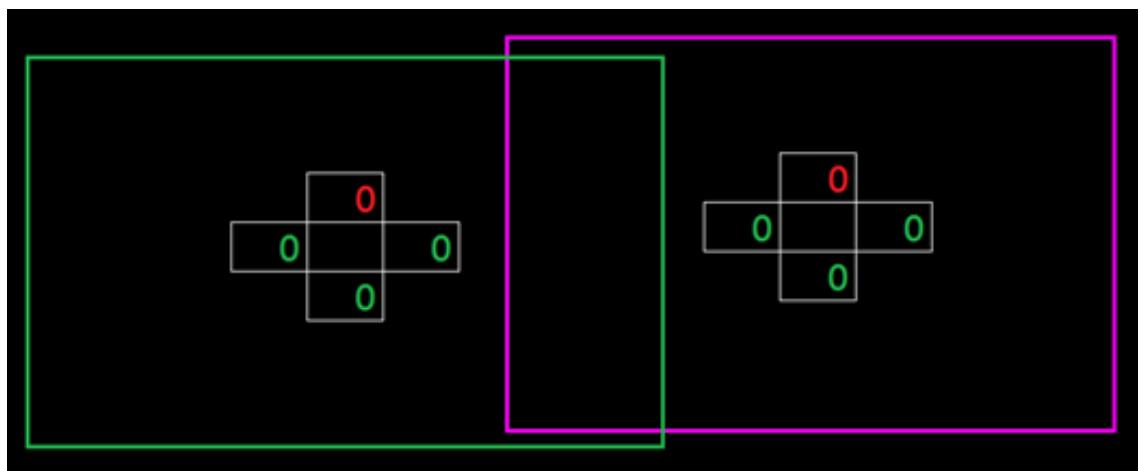

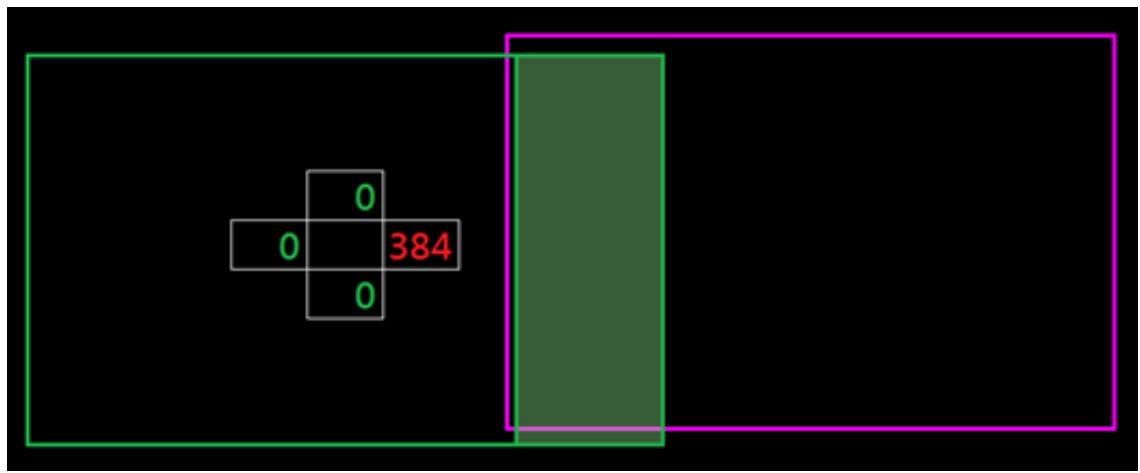

Instructions de contrôle manuel de la déformation.... 110

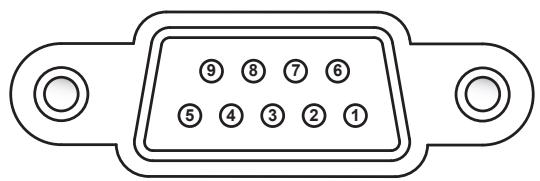

Liste des Fonctions du Protocole RS232 113

Les bureaux d'Optoma dans le monde.... 128

	Le symbole éclair avec une tête en forme de fl èche à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la présence de tensions dangereuses non isolées à l'intérieur du produit. Ces tensions peuvent être d'une puissance suffi sante pour constituer un risque d'électrocution pour les individus.
	Le point d'exclamation à l'intérieur d'un triangle équilatéral sert à avertir l'utilisateur des points importants concernant l'utilisation et la maintenance (entretien) dans le document qui accompagne l'appareil.

Veuillez tenir compte de tous les avertissements, des mises en garde et de l'entretien comme recommandé dans ce guide d'utilisation.

Instructions importantes de sécurité

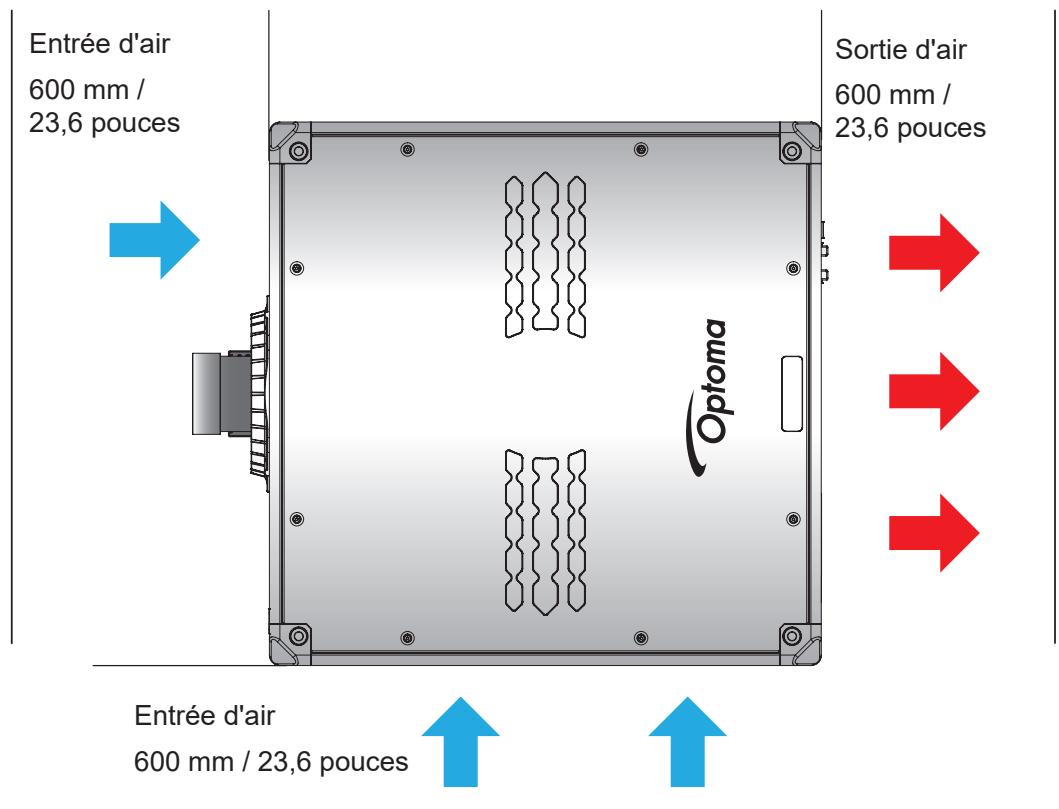

• Ne bloquez pas les fentes de ventilation. Afin de s'assurer d'un fonctionnement fiable du projecteur et de le protéger contre toute surchauffe, il est recommandé de l'installer dans un lieu qui ne bloque pas la ventilation. Par exemple, ne placez pas le projecteur sur une surface encombrée. Ne placez pas le projecteur dans une enceinte comme un étui à livres ou un placard qui réduit le débit d'air.
• Pour réduire les risques d'incendie et/ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.
• Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent toucher des points de tension dangereuse et des pièces court-circuitées peuvent entraîner un incendie ou un choc électrique.
  • N'utilisez pas dans les conditions suivantes :

— Dans des environnements extrêmement chauds, froids ou humides.
(i) Assurez-vous que la température ambiante de la pièce est comprise entre 0 °C \~ 50 °C (32 °F \~ 122 °F)
(ii) L'humidité relative est entre 10 - 85%
- Dans des zones susceptibles de comporter un excès de poussière et de saleté.
- A proximité de tout appareil générant un champ magnétique puissant.
– Sous la lumière directe du soleil.

- Ne pas utiliser l'appareil s'il est physiquement abîmé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limité à) :

– Lorsque l'appareil est tombé.
– Lorsque le cordon d'alimentation ou la fiche ont été endommagés.
– Lorsqu’un liquide a pénétré dans le projecteur.
– Lorsque le projecteur a été exposé à la pluie ou à l'humidité.
– Lorsque quelque chose est tombé dans le projecteur ou est lâche dedans.

- Ne placez pas le projecteur sur une surface instable. Le projecteur pourrait tomber et causer des blessures ou s'endommager.

- Ne bloquez pas lumière sortant de l'objectif du projecteur lorsque ce dernier est en fonctionnement. La lumière fera chauffer l'objet et peut le faire fondre, causer des brûlures ou causer un incendie.

• Veuillez ne pas ouvrir et ne pas démonter le projecteur car vous pourriez vous électrocuter.

- Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d'autres dangers. Veuillez contacter Optoma avant de faire réparer l'appareil.

• Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.

• L'appareil ne peut être réparé que par du personnel de service autorisé.

• Utilisez uniquement les pièces/accessoires spécifiés par le constructeur.

• Ne regardez pas directement vers l'objectif du projecteur lors de l'utilisation. La force de la lumière risque de vous abîmer les yeux.
• Mettez hors tension et débranchez la fiche d'alimentation de la prise de courant CA avant de nettoyer le produit.
  • Utilisez un chiffon doux et sec avec un détergeant doux pour nettoyer le boîtier de l'appareil. N'utilisez pas de nettoyants abrasifs, cires ou solvants pour nettoyer l'appareil.
• Débranchez le cordon d'alimentation de la prise de courant CA si le produit n'est pas utilisé pendant une longue période.
  • N'installez pas le projecteur à un endroit où il peut être soumis à des vibrations ou des chocs.
  • Ne touchez pas l'objectif à mains nues.
• Ne nettoyez pas l'objectif lorsque le projecteur est allumé. Tout dommage en résultant annulera la garantie.
  • Retirez la ou les piles de la télécommande avant stockage. Si la ou les piles restent dans la télécommande pendant de longues périodes, elles peuvent fuir.
• N'utilisez et ne stockez pas le projecteur dans des endroits où la fumée d'huile ou de cigarettes peut être présente, car cela peut nuire aux performances du projecteur.
• Suivez l'orientation d'installation du projecteur indiquée, car les installations non conventionnelles peuvent nuire aux performances du projecteur.
  • Utilisez un bloc multiprise et/ou un parasurtenseur. Car les pannes de courant et les baisses de tension peuvent tuer des appareils.
• Avertissement : Ne retirez pas la broche de mise à la terre de la fiche de la prise de secteur. Cet appareil est équipé d'une fiche d'alimentation à trois broches avec terre. Cette fiche ne peut être branchée que sur une prise de courant de type terre. Il s'agit d'un dispositif de sécurité. Si vous ne parvenez pas à insérer la fiche dans la prise secteur, contactez un électricien.
• Attention : Cet appareil est équipé d'une fiche d'alimentation à trois broches avec mise à la terre. Ne retirez pas la broche de mise à la terre de la fiche d'alimentation. Cette fiche est uniquement adaptée à une prise électrique de type terre. Il s'agit d'un dispositif de sécurité. Si vous ne parvenez pas à insérer la fiche dans la prise, contactez un électricien.
• Ces exigences s'appliquent aux produits destinés aux consommateurs qui contiennent des piles bouton ou des piles de type cellule. Elles ne s'appliquent pas aux produits qui, en raison de leur usage spécifique et de leurs instructions, ne sont pas destinés à être utilisés dans des lieux accessibles aux enfants, comme les produits destinés à un usage professionnel ou commercial dans des endroits où les enfants ne sont pas normalement ou typiquement présents.

Distance de danger de l'intensité de la lumière

Ce produit est classé PRODUIT LASER DE CLASSE 1 - GROUPE DE RISQUE 2 selon la norme CEI60825-1:2014 et est également conforme à 21 CFR 1040.10 et 1040.11 excepté pour la conformité de risque de groupe 2 LIP tel que défini dans CEI 62471:-5:Ed. 1,0. Pour plus d'informations, consultez l'avis relatif au laser n° 57 du 8 mai 2019..

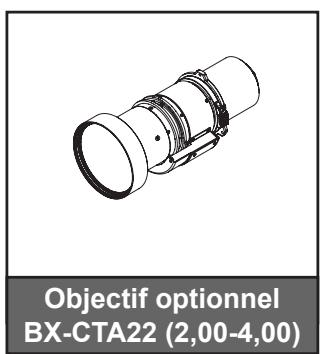

Configuré avec un objectif BX-CTA22, BX-CTA23 et BX-CTA27 (rapport de projection supérieur à 2,0), ce projecteur peut devenir un produit laser de classe 1-groupe de risque 3 (RG3); avec un autre objectif (rapport de projection inférieur à 2,0), ce projecteur peut devenir un produit laser de classe 1-groupe de risque 2 (RG2) selon la norme CEI 60825-1:2014 et CEI 62471-5 : 2015, et faire également des autorisations de dérogation en vertu du 21 CFR 1010.4 pour le LIP RG3 conformément à la classification et aux exigences pour les projecteurs éclairés au laser (PLI) (Avis relatif au laser N° 57).

Objectif de projection	Rapport de distance de projection	Classification et exigences relatives aux projecteurs éclairés au laser (LIP)

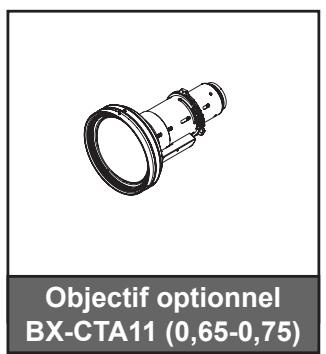

• BX-CTA11	• 0,65-0,75	• HD : Sans objet	• CEI 62471-5: 2015• CEI 60825-1: 2014• PRODUIT LASER DE CLASSE 1 GROUPE DE RISQUE 2
• BX-CTA18	• 0,84-1,02

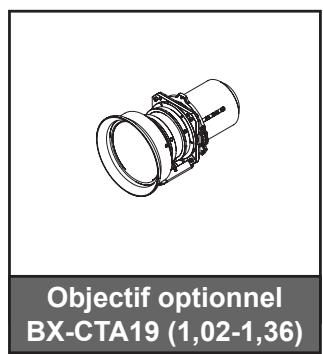

• BX-CTA19	• 1,02-1,36

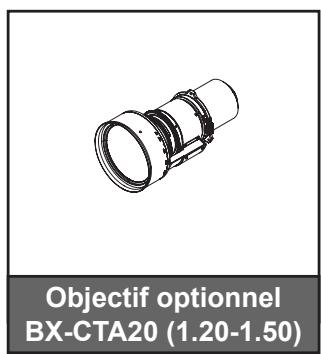

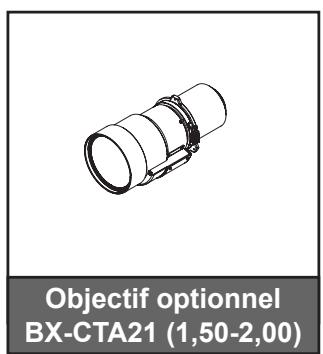

• BX-CTA20	• 1,2-1,5
• BX-CTA21	• 1,5-2,0

Objectif de projection

Rapport de distance de projection

Classification et exigences relatives aux projecteurs éclairés au laser (LIP)

• BX-CTA22	• 2,0-4,0	• HD:1,94 mètres	• CEI 62471-5: 2015

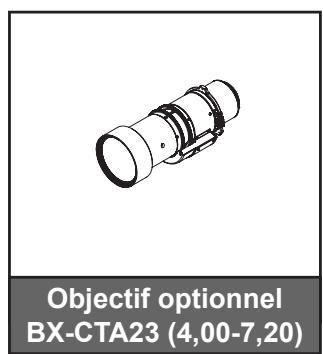

• BX-CTA23	• 4,0-7,2	• HD :4,565 mètres	• CEI 60825-1: 2014

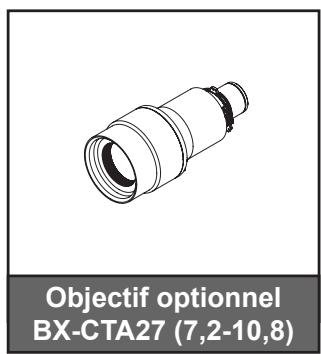

• BX-CTA27	• 7,2-10,8	• HD :6.4 mètres	• PRODUIT LASER DE CLASSE 1 GROUPE DE RISQUE 3

Informations de sécurité relatives au laser

Pour garantir un fonctionnement en toute sécurité, lisez toutes les consignes de sécurité relatives aux lasers avant d'installer et d'utiliser le projecteur.

• Ce projecteur est un produit laser de classe 1 conforme à la norme IEC/EN 60825-1:2014 et au groupe de risque 2 selon les exigences de la norme IEC 62471-5:2015.
• Ce projecteur utilise un laser à très haute luminosité. Ne regardez pas directement dans le faisceau lumineux car la luminosité extrêmement élevée peut causer des dommages oculaires permanents. (Groupe de risque 2 de la norme CEI 62471-5:2015).
• Aucune exposition directe au faisceau ne doit être autorisée. (Groupe de risque 3 de la norme CEI 62471-5:2015).
• Ce produit est exclusivement réservé à une utilisation à domicile.
• Un rayonnement optique potentiellement dangereux est émis par ce produit.
• Ce projecteur dispose d'un module laser intégré de Classe 4. N'essayez, en aucun cas, de démonter ou d'altérer le module laser.
• Toute opération ou réglage non spécifiquement indiqué dans le Manuel de l'utilisateur peut entraîner un risque d'exposition au rayonnement dangereux du laser.
• Ne pas fixer le faisceau lorsque le projecteur est allumé. Lorsque vous allumez le projecteur, assurez-vous que personne dans la zone de projection, ne regarde dans l'objectif.
• Conformez-vous aux procédures de commande, réglage et opération pour éviter tout dommage ou blessure suite à une exposition au rayonnement du laser.
• Les instructions relatives à l'assemblage, au fonctionnement et à l'entretien comprennent des avertissements très clairs concernant les précautions à prendre de façon à éviter toute éventuelle exposition au rayonnement dangereux du laser.
• Nous vous recommandons d'installer ce projecteur au-dessus de la portée des enfants.
• Il est conseillé de surveiller les enfants et de ne jamais les laisser regarder le faisceau du projecteur quelle que soit la distance du projecteur.
• Il est conseillé de faire preuve de prudence lorsque vous utilisez la télécommande pour démarrer le projecteur face à l'objectif de projection.
• Il est recommandé d'éviter d'utiliser des aides optiques telles que des jumelles ou des télescopes face au faisceau.

Étiquettes de sécurité des produits

Étiquettes de sécurité relatives aux faisceaux lumineux

Image d'étiquette

"WARNING: MOUNT ABOVE THE HEADS OF CHILDREN." Additional warning against eye exposure for close exposures less than 1 m. "AVERTISSEMENT : INSTALLER AU-DESSUS DE LA TÊTE DES ENFANTS." Avertissement supplémentaire contre l'exposition oculaire pour des expositions à une distance de moins de 1 m.

Description d'étiquette

« AVERTISSEMENT » : ASSEMBLEZ AU-DESSUS DE LA PORTÉE ET DE LA VUE DES ENFANTS. »

L'utilisation d'un support de plafond est recommandée avec ce produit afin de le placer au-dessus du niveau des yeux des enfants.

Avertissement supplémentaire contre l'exposition oculaire pour les expositions rapprochées de moins de 1 m.

Variance du laser de la FDA (projecteurs aux E.U. seulement)

Ce produit est classé PRODUIT LASER DE CLASSE 1 - GROUPE DE RISQUE 2 selon la norme CEI 60825-1:2014 et il est également conforme à 21 CFR 1040.10 et 1040.11 en tant que projecteur à éclairage laser (LIP) de Groupe de risque 2 tel que défini dans CEI 62471:-5:Ed.1.0. Pour plus d'informations, consultez l'avis relatif au laser n° 57 du 8 mai 2019..

Ce projecteur peut devenir un produit du groupe de risque 3 lorsqu'une lentille interchangeable avec un rapport de projection supérieur à 2,0 est installée. Consultez le manuel de la liste des lentilles et la distance de risque avant utilisation. Ces combinaisons de projecteur et d'objectifs sont destinées à un usage professionnel uniquement et non à l'usage grand public.

N'est pas destiné à un usage domestique.

Aucune exposition directe au faisceau ne doit être autorisée car cela peut endommager la rétine à l'arrière de l'œil.

Comme avec toutes les sources lumineuses, ne regardez pas fixement le faisceau, RG2 CEI 62471-5:2015

Avis sur le droit d'auteur

Ce documentation, y compris toutes les photos, les illustrations et le logiciel est protégé par des lois de droits d'auteur internationales, avec tous droits réservés. Ni ce manuel ni les éléments stipulés ci-contre ne peuvent être reproduits sans le consentement écrit de l'auteur.

© Copyright 2021

Limitation de responsabilité

Les informations contenues dans le présent document sont sujettes à des modifications sans préavis. Le fabricant ne fait aucune représentation ni garantie par rapport au contenu ci-contre et renie plus particulièrement toute garantie implicite de commercialisation des marchandises ou d'adaptabilité pour un objectif quelconque. Le fabricant se réserve le droit de réviser cette documentation et d'apporter des modifications de temps à autre au contenu ci-contre sans que le fabricant ne soit dans l'obligation d'avertir les personnes des révisions ou modifications qui ont eu lieu.

Reconnaissance de marque

Kensington est une marque déposée aux États-Unis d'ACCO Brand Corporation avec inscriptions émises et demandes en cours dans d'autres pays du monde entier.

HDMI, le logo HDMI, et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

DLP®, DLP Link et le logo DLP sont des marques déposées de Texas Instruments et BrilliantColor™ est une marque commerciale de Texas Instruments.

HDBaseT™ et le logo HDBaseT Alliance sont des marques commerciales de HDBaseT Alliance.

Tous les autres noms de produits stipulés dans le présent manuel sont les propriétés de leurs détenteurs respectifs et sont reconnus comme tels.

FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe A, conformément à l'Article 15 des Règlements FCC. Ces limites garantissent une protection suffisante contre les interférences

dangereuses liées à l'utilisation de l'équipement dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.

Cependant, il ne peut être garanti qu'aucune interférence ne se produira dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/télévision expérimenté pour l’aide.

Avis : Câbles blindés

Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux règlements FCC.

Mise en garde

Les changements et modifications non approuvés expressément par le fabricant pourraient annuler la compétence de l'utilisateur, qui est accordée par la FCC, à opérer ce projecteur.

Conditions de Fonctionnement

Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d'interférences néfastes, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis : Utilisateurs Canadiens

Cet appareil numérique de la classe A est conforme à la norme ICES-003 du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Déclaration de conformité pour les pays dans l'UE

• Directive CEM 2014/30/UE (y compris amendements)
• Directive Basse tension 2014/35/UE
• Directive Équipements Radio 2014/53/EU (si le produit a une fonction RF)
• Directive RoHS 2011/65/UE

WEEE

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l'environnement, veuillez le recycler.

INTRODUCTION

Description du contenu

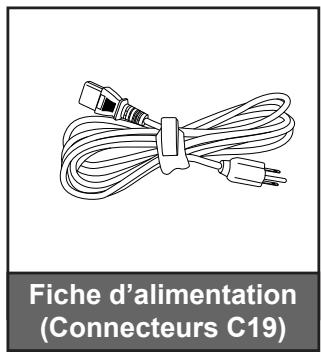

Déballez le projecteur avec précaution et vérifiez qu'il est livré avec tous les accessoires standard illustrés ci-dessous. Certains des accessoires peuvent ne pas être disponibles en fonction du modèle, des spécifications et de la région. La carte de garantie n'est fournie que dans certaines régions. Consultez votre point de vente ou votre revendeur pour plus d'informations.

Accessoires standard

Remarque :

(*) La télécommande fonctionne avec deux piles AAA. Voir Installation/remplacement des piles à la page page 26 pour plus d'informations.
• (**) Pour les informations sur la garantie européenne, veuillez visiter www.optoma.com.

Veuillez numériser le code QR de garantie OPAM ou visiter l'URL suivante : https://www.optoma.com/us/support/warranty-and-return-policy/

Veuillez numériser le code QR ou visiter l'URL suivante : https://www.optoma.com/support/download

Accessoires en option

Remarque : Les accessoires peuvent varier en fonction du modèle, des spécifications et de la région.

INTRODUCTION

Description du produit

Vue avant

No.	Élément
1.	DEL état
2.	Ouvertures de ventilation (entrée)
3.	Objectif de projection

No.	Élément
4.	Capteur IR frontal
5.	Fenêtre de caméra
6.	Pieds de réglage

Vue arrière

No.	Élément
1.	Capteur IR haut
2.	Ouvertures de ventilation (sortie)
3.	Verrouillage Kensington

No.	Élément
4.	Interrupteur d'alimentation
5.	Fusible
6.	Entrée CA (entrées C20)

INTRODUCTION

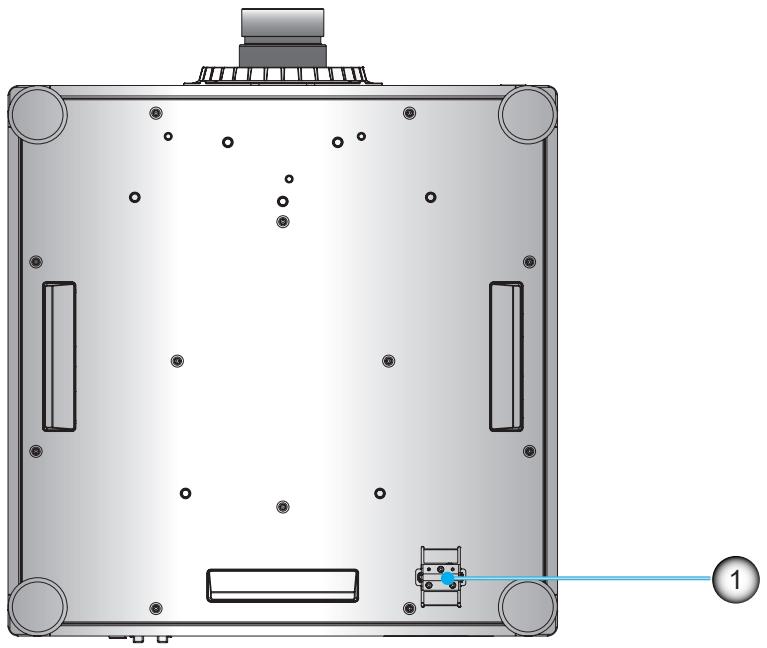

Vue de dessous

No.	Élément
1.	Barre de sécurité

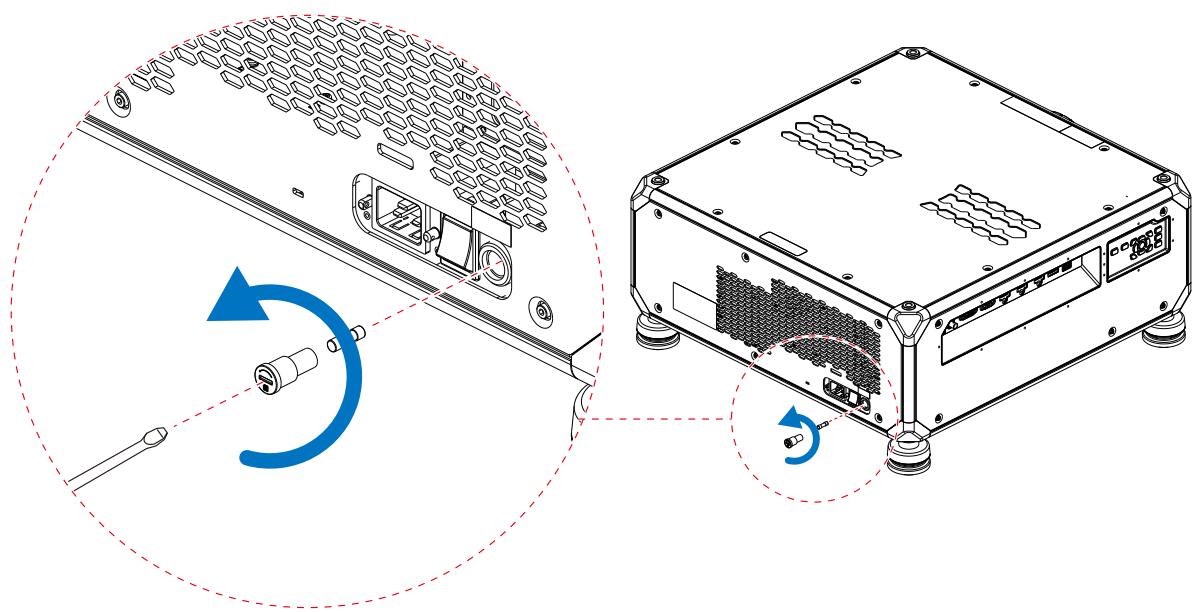

Remarque : Remplacement du fusible

Pièces nécessaires

Fusible de type T20A/250V\~

Comment remplacer le fusible :

1. Éteint le projecteur.
2. Retirez la vis sur le fusible avec un tournevis plat.
3. Remplacez le fusible comme illustré.
4. Revissez la vis sur le projecteur avec le tournevis plat.

No.	Élément
1.	Ouvertures de ventilation (entrée)
2.	Panneau Entrée/Sortie (E/S)

No.	Élément
3.	Clavier intégré

Remarque : Ne bloquez pas les grilles d'entrée/ de sortie d'air du projecteur.

INTRODUCTION

Connexions

Panneau des E/S latérales

No.	Élément
1.	ETHERNET
2.	USB
3.	12V
4.	RS232-IN
5.	RS232-OUT
6.	ENTRÉE SYNC 3D
7.	SORTIE 3D SYNC
8.	ENTRÉE TÉLÉCOMMANDE
9	SORTIE TÉLÉCOMMANDE

No.	Élément
10.	HDBaseT
11.	DISPLAYPORT
12.	ENTRÉE HDMI-1
13.	ENTRÉE HDMI-2
14.	SORTIE HDMI
15.	Entrée VGA
16.	DVI-D
17.	SORTIE 3G-SDI
18.	ENTRÉE 3G-SDI

Remarque : Le port USB est uniquement destiné à l'alimentation électrique (5V ; 0,5A).

INTRODUCTION

Clavier

No.	Élément
1.	Touche d'alimentation
2.	OBTURATEUR
3.	AUTOMATIQUE
4.	Touches de fléchés
5.	SAISISSEZ
6.	MISE AU POINT

No.	Élément
7.	MENU
8.	Entrée
9.	Quitter
10.	ZOOM
11.	OBJECTIF

INTRODUCTION

Télécommande

No.	Élément
1.	Mise sous tension
2.	Touches numériques
3.	Info
4.	Automatique
5.	Entrée
6.	Touches de flèches
7.	Menu
8.	Mode

No.	Élément
9.	Luminosité
10.	Déplacement objectif (horizontal)
11.	Déplacement objectif (vertical)
12.	Trapèze (horizontal)
13.	Trapèze (vertical)
14.	Obturateur
15.	Utilisateur 1
16.	Veille

No.	Élément
17.	ID
18.	Saisissez
19.	Quitter
20.	Motif
21.	Contraste
22.	Mise au point
23.	Zoom avant / arrière
24.	Utilisateur 2

CONFIGURATION ET INSTALLATION

Installation de l'objectif de projection

Avant d'installer le projecteur, installez l'objectif de projection sur le projecteur.

在安装或替换镜头前，关掉投影机的电源。

• Assurez-vous que le projecteur est bien éteint avant d'installer ou de remplacer l'objectif.
- Lors de l'installation de l'objectif, ne réglez pas le décalage de l'objectif, le zoom, ni la mise au point en utilisant la télécommande ou le clavier du projecteur.
• Pour éviter d'endommager l'objectif et de vous blesser, ne nettoyez jamais l'objectif lorsque le projecteur est allumé. Tout dommage en résultant annulera la garantie.

Procédure :

1. Tournez le capuchon de l'objectif dans le sens anti-horaire, puis retirez-le du projecteur.

1. Insérez l'objectif sur le projecteur. Puis tournez le couvercle de l'objectif dans le sens horaire pour verrouiller l'objectif.

Ajuster la position du projecteur

Pour choisir où positionner le projecteur, prenez en considération la taille et la forme de votre écran, l'emplacement de vos prises d'alimentations et la distance entre le projecteur et les autres appareils. Suivez ces consignes générales:

• Installez le projecteur sur une surface plate à angle droit par rapport à l'écran.
- Installez le projecteur à la distance souhaitée de l'écran. La distance de l'objectif du projecteur à l'écran, le réglage du zoom et le format vidéo déterminent la taille de l'image projetée.

• Fonctionnement à orientation libre à 360 degrés

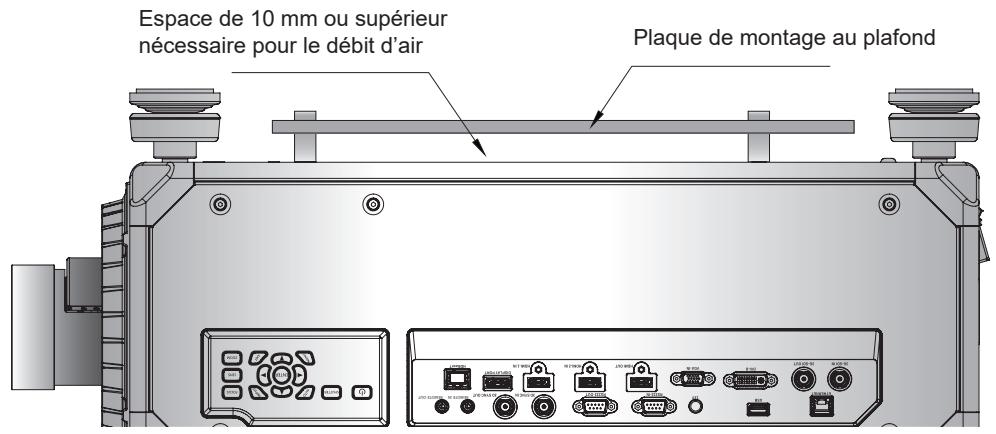

- Pour les installations montées au plafond, veillez à laisser un espace de 10 mm (0,4") entre le support au plafond et les entrées d'air inférieures du projecteur.

CONFIGURATION ET INSTALLATION

- Il est essentiel de laisser suffisamment d'espace autour du projecteur pour assurer la circulation de l'air et le refroidissement. Pour les installations à 360° et pour plusieurs projecteurs, veillez à laisser un espace d'au moins 600mm (23,6") autour des entrées et sorties d'air du projecteur.

Système de pose

Pour réaliser une pose, fixez quatre boulons à œil aux emplacements indiqués sur le projecteur, comme indiqué ci-dessous. Puis, utilisez les fils réglables pour accrocher le projecteur au plafond. Pour plus d'informations sur le système de pose, veuillez contacter le revendeur. Type de vis : M10*P1,5*L20mm x 4.

IMPORTANT ! Pour éviter d'endommager le projecteur, utilisez un seul système de pose pour accrocher un seul projecteur.

Réglage de la ligne de visée

Appliquez uniquement un réglage de la ligne de visée si la mise au point globale de l'image projetée n'est pas uniformément nette. Le réglage de la ligne de visée permet d'équilibrer l'inclinaison de la monture de l'objectif pour affiner les sections non mises au point de l'image. Elle incline le support de l'objectif pour qu'il soit parallèle au plan de l'objectif et du DMD.

Remarque : Ce processus de réglage de la ligne de visée peut faire que les autres zones de l'image deviennent floues. Ceci est tout à fait normal.

Outils nécessaires

Pour les objectifs BX-CTA19/BX-CTA20/BX-CTA21/BX-CTA22/BX-CTA23, les outils suivants sont nécessaires pour le réglage du centrage de l'optique :

• Un clé Allen, hex de 4 mm

Pour les objectifs BX-CTA11/BX-CTA18/BX-CTA27, les outils suivants sont nécessaires :

• L'extension de la ligne de visée avec anneau en caoutchouc rouge
• Outil à douille en L

Le réglage du mode de démarrage du projecteur

1. Choisissez le modèle de test de l'OSD. Passez en mode plein écran.
2. Préparez la zone de test. Assurez-vous que le rapport de projection de l'objectif installé correspond aux exigences de la zone d'installation (distance de projection et taille de l'écran).
3. Assurez-vous que l'objectif est correctement installé.

Réglez la ligne de visée

Pour objectif BX-CTA19/BX-CTA20/BX-CTA21/BX-CTA22/BX-CTA23

Utilisez le tournevis clé Allen pour régler les trois vis de la ligne de visée dans le sens horaire ou anti-horaire.

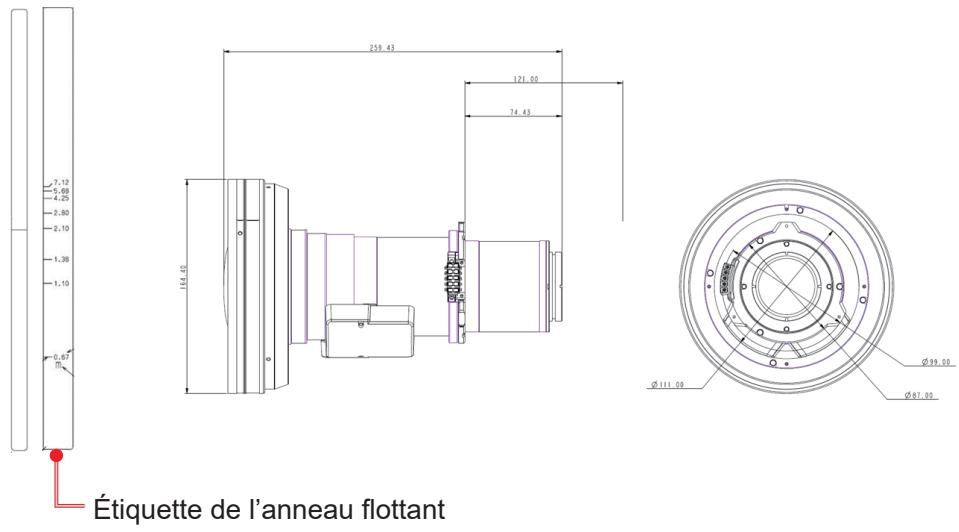

Pour objectif BX-CTA11/BX-CTA18/BX-CTA27

Les extensions de la ligne de visée doivent être installées avant d'installer l'objectif BX-CTA11/BX-CTA27/BX-CTA18.

1. Utiliser le tournevis en L pour régler les trois vis de la ligne de visée.

1. Faites zoomer l'objectif à son ouverture la plus grande.
2. Réglez la commande de mise au point pour rechercher la meilleure netteté de l'image projetée.
3. Réglage de la ligne de visée de zone A/C.

Si la zone A est mise au point à l'écran, vérifiez le plan focal de la zone C.

• Si la position nette est juste sur l'écran, aucun réglage n'est nécessaire.
- Si la position nette est en dehors de l'écran (à proximité du projecteur), tournez la vis ① CCW puis la vis ② & ③ CW à la moitié de la vis qui a ① tourné. Répétez ensuite jusqu'à ce que A et C soient nettes. Par exemple, tournez ① CCW en cercle, puis tournez ② & ③ CW en demi-cercle).
- Si la position nette est dans l'écran (en dehors du projecteur), tournez la vis ① CW puis tournez la vis ② & ③ CCW à la moitié de la vis qui a ① tourné. Répétez ensuite jusqu'à ce que A et C soient nettes.

5. Réglage de la ligne de visée de zone D/E.

Si la zone E est mise au point à l'écran, vérifiez le plan focal de la zone D.

• Si la position nette est juste sur l'écran, aucun réglage n'est nécessaire.
- Si la position nette est en dehors de l'écran (à proximité du projecteur), tournez la vis ② CCW puis la vis ① & ③ CW à la moitié de la vis qui a ② tourné. Répétez ensuite jusqu'à ce que D et E soient nettes. Par exemple, tournez ② CCW en cercle, puis tournez ① & ③ CW en demi-cercle).
- Si la position nette est dans l'écran (en dehors du projecteur), tournez la vis ② CW puis tournez la vis ① & ③ CCW à la moitié de la vis qui a ② tourné. Répétez ensuite jusqu'à ce que D et E soient nettes.

6. Réglage de la ligne de visée de zone H/I.

Si la zone I est mise au point à l'écran, vérifiez le plan focal de la zone H.

• Si la position nette est juste sur l'écran, aucun réglage n'est nécessaire.
- Si la position nette est en dehors de l'écran (à proximité du projecteur), tournez la vis ③ CCW puis la vis ① & ② CW à la moitié de la vis qui a ③ tourné. Répétez ensuite jusqu'à ce que H et I soient nettes. Par exemple, tournez ③ CCW en cercle, puis tournez ① & ② CW en demi-cercle).
- Si la position nette est dans l'écran (en dehors du projecteur), tournez la vis ③ CW puis tournez la vis ① & ② CCW à la moitié de la vis qui a ③ tourné. Répétez ensuite jusqu'à ce que H et I soient nettes.

CONFIGURATION ET INSTALLATION

1. Après le réglage ci-dessus de l'axe de visée, l'image projetée de la zone A à la zone ne parvient toujours pas à se mettre au point clairement sur l'écran. Veuillez retirer l'objectif PJ, puis tourner les vis de la ligne de visée ① dans ③ le sens anti-horaire jusqu'à la fin (STOP), puis tournez de 2 cercles dans le sens horaire jusqu'à la position de valeur de conception.

1. Répétez les étapes 2 à 6 ci-dessus pour effectuer le réglage.

CONFIGURATION ET INSTALLATION

Connector des sources au projecteur

No.	Élément
1.	Câble RJ-45
2.	Câble Alimentation USB
3.	Clé HDMI
4.	Câble de déclenchement 12V
5.	Câble RS-232
6.	Câble RS-232
7.	Câble de sync 3D
8.	Câble Émetteur 3D
9.	Câble d'entrée /de sortie câblé

No.	Élément
10.	Cordon d'alimentation
11.	Câble 3G-SDI
12.	Câble 3G-SDI
13.	Câble DVI-D
14.	Câble VGA
15.	Câble HDMI
16.	Câble HDMI
17.	Câble DisplayPort
18.	Câble RJ-45

CONFIGURATION ET INSTALLATION

Affectation des broches RS232

N°de Broche	Signal	N°de Broche	Signal
1	Sans objet	6	Sans objet
2	RXD	7	Sans objet
3	TXD	8	Sans objet
4	Sans objet	9	Sans objet
5	MASSE

Réglage de l'image projetée

Hauteur de l'image

Le projecteur est équipé de pieds réglables pour régler la hauteur de l'image.

1. Repérez le pied réglable que vous souhaitez régler sous le projecteur.
2. Faites tourner le pied réglable dans le sens des aiguilles d'une montre pour baisser le projecteur ou dans le sens contraire des aiguilles d'une montre pour le monter.

Remarque : Vous pouvez relever les pieds réglables jusqu'à 50 mm, ou les retirer pour certaines installations. Assurez-vous qu'il y a suffisamment d'espace autour du projecteur pour que l'air puisse circuler correctement.

Zoom et mise au point

Utilisez la télécommande ou le clavier du projecteur pour régler le zoom et la mise au point de l'image projetée.

• Pour régler la mise au point de l'image, appuyez sur Mise au point et sur les boutons ▲▼ pour améliorer la qualité de l'image. A
• Pour ajuster la taille de l'image, appuyez sur Zoom et les boutons ⊕ ⊖ pour obtenir la taille d'image requise. B
        direction LR
        A["LENS SHIFT"] --> A1["▲"]
        FOCUS --> A2["▲"]
        SHUTTER --> A3["●"]
        USER1["USER 1"] --> A4["□"]
        USER2["USER 2"] --> A5["□"]
        KEYSTONE --> A6["○"]
        ZOOM --> A7["+"]
        SHUTTER --> A8["□"]
        USER1 --> A9["□"]
        USER2 --> A10["□"]
    end
    subgraph Function
        direction LR
        B["B"]
        A1 --> C["A"]
        A2 --> D["A"]
        A3 --> E["A"]
        A4 --> F["A"]
        A5 --> G["A"]
        A6 --> H["A"]
        A7 --> I["A"]
        A8 --> J["A"]
        A9 --> K["A"]
        A10 --> L["A"]
    end
    style System fill:#f9f,stroke:#333
    style Function fill:#ccf,stroke:#333

CONFIGURATION ET INSTALLATION

Configuration de la télécommande

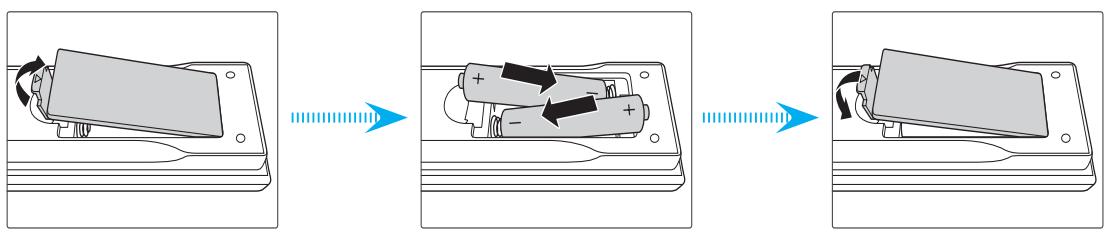

Installation et remplacement des piles

Deux piles AAA sont fournies pour la télécommande.

1. Retirez le couvercle des piles sur l'arrière de la télécommande.
2. Insérez les piles AAA dans le compartiment des piles comme illustré.
3. Remettez le couvercle arrière sur la télécommande.

Remarque : Remplacez les piles uniquement par d'autres du même type ou d'un type équivalent.

MISE EN GARDE

Une mauvaise utilisation des piles peut causer des fuites de produits chimiques ou explosions. Veillez à suivre les instructions ci-dessous.

• Ne mélangez pas des piles de différents types. Différents types de piles peuvent avoir des caractéristiques différentes.
• Ne mélangez pas piles neuves et usées. Mélanger des piles neuves et usagées peut réduire la durée de vie des nouvelles piles ou causer des fuites de produits chimiques pour les anciennes piles.
• Retirez les piles dès qu'elles sont épuisées. Les produits chimiques des piles peuvent entrer en contact avec la peau et causer des rougeurs. Si vous remarquez une fuite de produit chimique, essuyez soigneusement avec un chiffon.
• Les piles fournies avec ce produit peuvent avoir une durée de vie plus courte en fonction des conditions de stockage.
  • Si vous ne prévoyez pas d'utiliser la télécommande pendant une période prolongée, retirez les piles.
  • Lorsque vous rejetez la pile, vous devez suivre les réglementations locales ou nationales.

Configuration du code d'identification de la télécommande

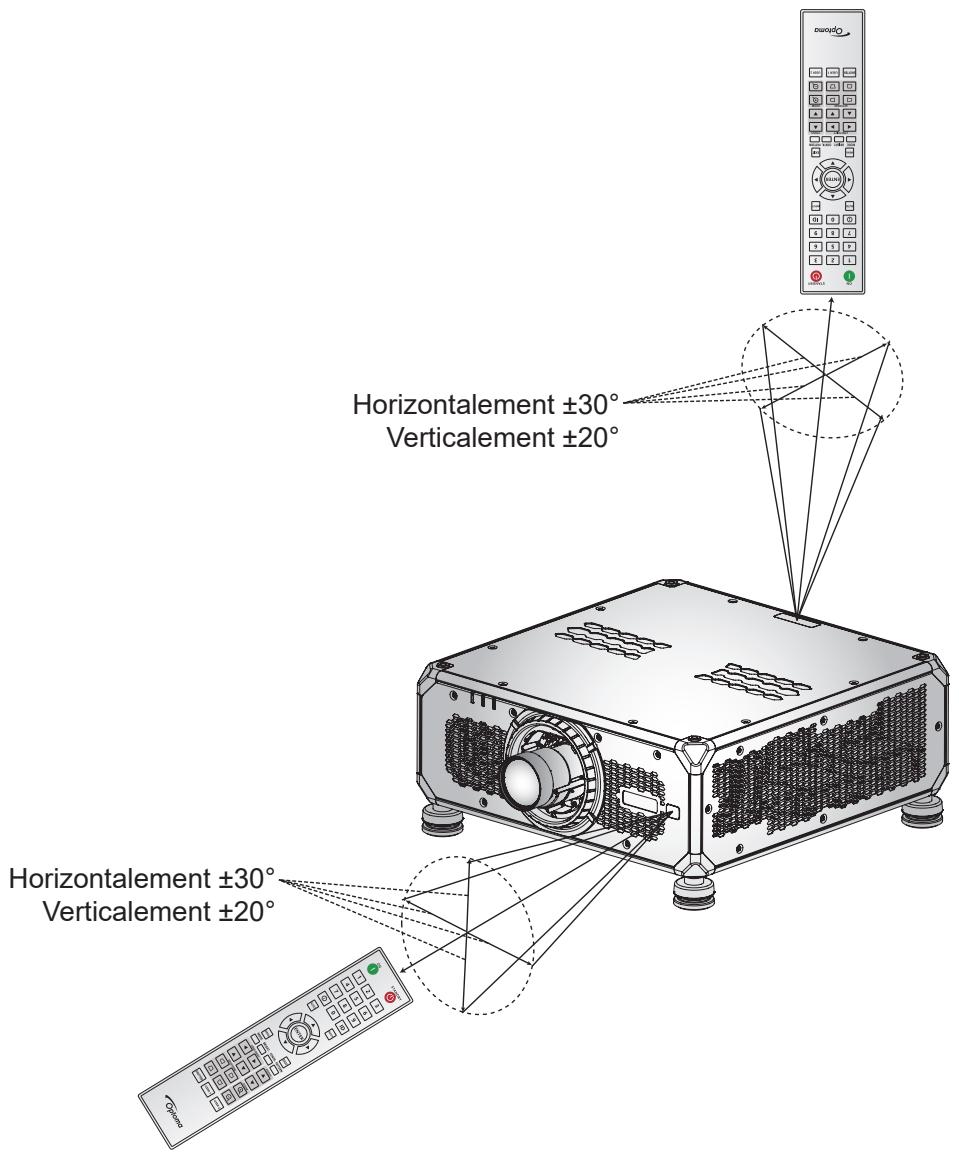

La télécommande infrarouge (IR) permet l'adressage individuel des projecteurs. Le récepteur de la télécommande du projecteur peut être réglé avec un numéro spécifique entre 00 et 99, et le projecteur répondra uniquement à la télécommande infrarouge réglée sur le même numéro. Le code d'identification par défaut de la télécommande infrarouge est 00, ce qui lui permet de contrôler tous les projecteurs dans la distance de fonctionnement.

Suivez la méthode décrite ci-dessous pour configurer le code d'identification de la télécommande infrarouge :

Code ID	Changer la méthode	Code personnalisé
01	Continuez d’appuyer sur le bouton « ID » pendant 3 secondes, entrez « 0 », puis entrez « 1 » dans les 2 secondes, puis relâchez le bouton « ID ».	3201
02	Continuez d’appuyer sur le bouton « ID » pendant 3 secondes, entrez « 0 », puis entrez « 2 » dans les 2 secondes, puis relâchez le bouton « ID ».	3202
...	...	...
10	Continuez d’appuyer sur le bouton « ID » pendant 3 secondes, entrez « 1 », puis entrez « 0 » dans les 2 secondes, puis relâchez le bouton « ID ».	3210
11	Continuez d’appuyer sur le bouton « ID » pendant 3 secondes, entrez « 1 », puis entrez « 1 » dans les 2 secondes, puis relâchez le bouton « ID ».	3211
...	...	...
98	Continuez d’appuyer sur le bouton « ID » pendant 3 secondes, entrez « 9 », puis entrez « 8 » dans les 2 secondes, puis relâchez le bouton « ID ».	3298

CONFIGURATION ET INSTALLATION

Code ID	Changer la méthode	Code personnalisé
99	Continuez d’appuyer sur le bouton « ID » pendant 3 secondes, entrez « 9 », puis entrez « 9 » dans les 2 secondes, puis relâchez le bouton « ID ».	3299

Pour revenir à la valeur par défaut 00 sur la télécommande infrarouge, pour que tous les projecteurs puissent être contrôlés, appuyez sur la « touche d'identification » pendant 3 secondes et appuyez deux fois sur « 0 » dans les 2 secondes.

Pour plus d'informations sur le réglage des récepteurs distants sur le projecteur, reportez-vous à « Configuration Télécommande » à la page 71.

CONFIGURATION ET INSTALLATION

Portée effective

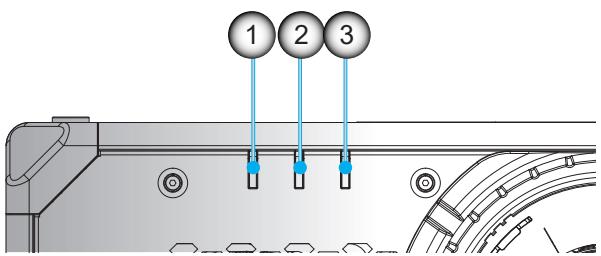

Les capteurs de télécommande infrarouge (IR) sont situés à l'avant et à l'arrière du projecteur. Pour que la télécommande fonctionne correctement, assurez-vous que vous maintenez la télécommande à un angle de 30° horizontalement ou de 20° verticalement à une distance de 20 m (65,6 pi) ou à un angle de 0° à une distance de 30 m (98,4 pi) du capteur de la télécommande infrarouge du projecteur.

• Assurez-vous qu'il n'y a aucun obstacle entre la télécommande et le capteur infrarouge du projecteur.
• Assurez-vous que l'émetteur IR de la télécommande n'est pas bloqué par la lumière directe du soleil ou par des lampes fluorescentes.
- Gardez la télécommande à l'écart des lampes fluorescentes à plus de 2 m, sinon la télécommande pourrait mal fonctionner.
- Si la télécommande se trouve à proximité de lampes fluorescentes de type onduleur, il est possible qu'elle fonctionne parfois inefficacement.
- Si la télécommande et le projecteur se trouvent à une distance très courte, il est possible qu'elle fonctionne parfois inefficacement.
- Lorsque vous pointez vers un écran, la distance effective est inférieure à 5 m de la télécommande à l'écran, et renvoie des faisceaux infrarouges vers le projecteur. Cependant, la plage effective peut varier d'un écran à l'autre.

IMPORTANT ! Si vous souhaitez utiliser l'émetteur IR 3D, reportez-vous à « Configuration du contrôle IR pendant l'utilisation de l'émetteur IR 3D » à la page 53.

CONFIGURATION ET INSTALLATION

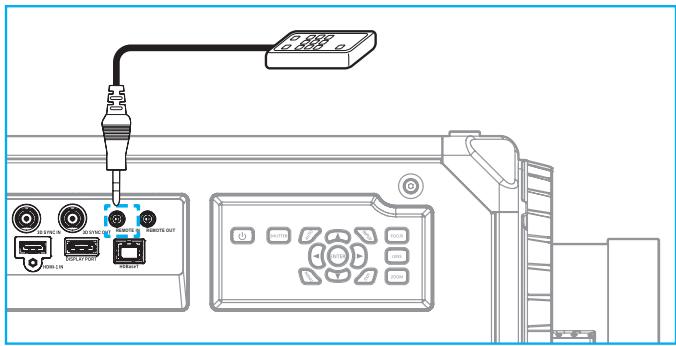

Télécommande filaire

Le connecteur Remote In (Entrée de télécommande) est conçu pour une utilisation avec la télécommande filaire ou le clavier infrarouge avec une plus grande portée et offre un contrôle rapide, facile et fiable d'un projecteur spécifique. Le connecteur Remote Out (Sortie de télécommande) envoie le signal de contrôle IR au projecteur suivant durant l'utilisation de plusieurs projecteurs.

Le type de connecteur est un connecteur prise téléphonique de 3,5 mm :

Mise sous/hors tension du projecteur

Marche

1. Connectez fermement le cordon d'alimentation CA et le câble signal/source au projecteur.
2. Mettez l'interrupteur d'alimentation en position "I" (MARCHE) et attendez que le bouton d'alimentation "ü" du clavier du projecteur devienne orange.
3. Allumez le projecteur en appuyant sur le bouton MARCHE “1” de la télécommande ou sur le bouton “①” du clavier du projecteur.

Le voyant LED d'état clignote lentement en orange puis reste allumé en vert.

Remarque : La première fois que vous allumez le projecteur, vous serez invité à sélectionner la langue du projecteur, l'orientation de projection et d'autres paramètres.

UTILISER LE PROJECTEUR

Mise hors tension

1. Éteignez le projecteur en appuyant sur le bouton “💡” du clavier du projecteur ou sur le bouton ARRÊT “💡” de la télécommande.

Un message s'affiche pour vous demander si vous souhaitez éteindre le projecteur.

1. Appuyez à nouveau sur le bouton d'alimentation ou sur le bouton ARRÊT pour confirmer ; autrement le message d'avertissement disparaîtra après 10 secondes et le projecteur restera allumé.
2. Mettez l'interrupteur d'alimentation en position "○" (ARRÊT).

La LED d'état passe de la couleur orange clignotant à l'orange fixe et le clavier passe aussi à l'orange fixe.

1. Débranchez le cordon d'alimentation du projecteur et de la prise électrique.

Remarque : Il n'est pas recommandé de rallumer le projecteur immédiatement après l'avoir éteint. Attendez 10 secondes avant de le rallumer.

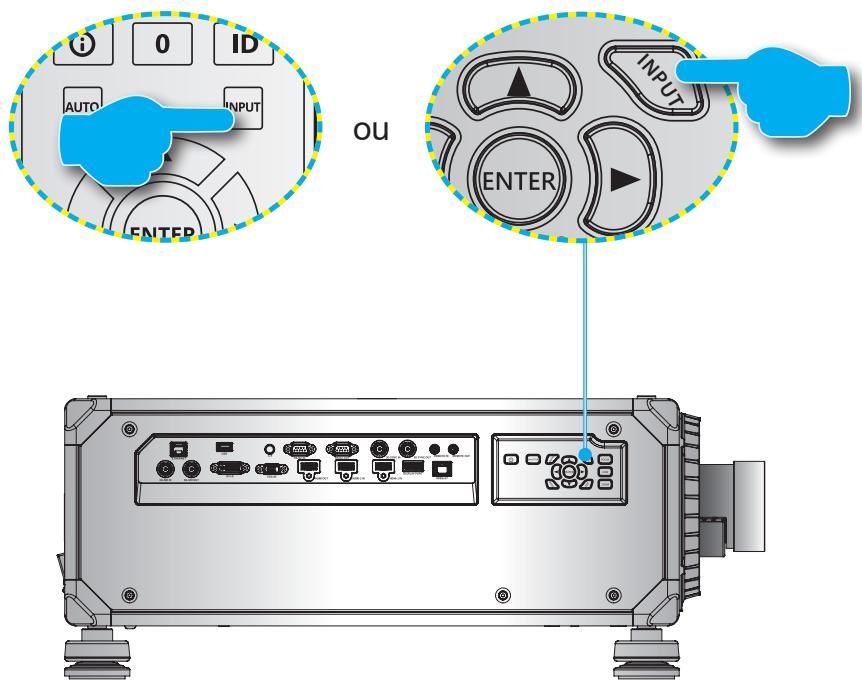

Sélectionner une source d'entrée

Allumez la source connectée que vous voulez afficher sur l'écran, comme un ordinateur, un ordinateur portable et/ou un lecteur de vidéo. Le projecteur détectera automatiquement la source d'entrée. Si plusieurs sources sont connectées, appuyez sur le bouton Entrée de la télécommande ou sur le bouton Entrée du clavier du projecteur pour sélectionner la source d'entrée.

UTILISER LE PROJECTEUR

Navigation dans le menu et fonctionnalités

Le projecteur est doté de menus d'affichage à l'écran (OSD) multilingues qui vous permettent d'effectuer des réglages d'image et de modifier divers paramètres.

1. Pour ouvrir le menu OSD, appuyez sur la touche Menu de la télécommande ou du clavier du projecteur.
2. Pour sélectionner un menu principal ou un sous-menu, utilisez les boutons ▲ et ▼ pour le mettre en surbrillance. Puis, appuyez sur la touche Entrée pour entrer dans le sous-menu.
3. Appuyez sur la touche Quitter pour revenir au menu précédent ou quitter le menu OSD s'il se trouve au niveau supérieur.

4. Définissez les méthodes pour ajuster la valeur de la fonction ou sélectionnez une option.

5. Pour ajuster les valeurs de la barre de défilement, mettez la fonction en surbrillance, et utilisez les ◀▶ boutons pour modifier la valeur.
   • Pour cocher ou décocher une case, mettez la fonction en surbrillance et appuyez sur Entrée.

6. Pour entrer un nombre ou un symbole, mettez en surbrillance le nombre ou le symbole et utilisez les boutons ▲ et ▼ pour effectuer la sélection. Vous pouvez aussi utiliser les touches numériques de la télécommande ou du clavier.
7. Pour sélectionner une option de fonction, utilisez les boutons ▲ ▼ ◀▶ pour effectuer la sélection. Sinon, l'icône Entrée dans la barre de navigation, l'option en surbrillance est automatiquement appliquée. S'il y a un icone Entrée dans la barre de navigation, appuyez sur Entrée pour confirmer votre sélection.

No.	Élément
1.	Menu Image
2.	Menu Affichage
3.	Menu des réglages d'entrée

No.	Élément
4.	Menu de configuration du dispositif
5.	Menu Communication
6.	Menu d'informations

Arborescence du menu OSD

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
Image	Mode Image					Présentation
						Lumineux
						Super lumineux (Suivant le modèle)
						Cinéma
						HDR
						sRGB
						DICOM SIM.
						Blending
						3D
						Haute Vitesse 2D
						Utilisateur
	Gamme Dynamique	HDR				Arrêt
						Automatique
		Mode Image HDR				Lumineux
						Standard
						Film
						Détails
	Luminosité					0~100
	Contraste					0~100
	Netteté					1-15
	Gamma					Film
						Graphique
						Standard (2.2)
						Vif
						3D
						Tableau
						DICOM SIM.
						1.8
						2.0
						2.4
						2.6
	Contraste Dynamique	DynamicBlack				Arrêt
						Marche
		Vitesse				1~15
		Force				0~3
		Niveau				Entre 50% et 100%
		Noir Extrême				Arrêt
						Marche
		Minuterie AV Mute				de 0s à 10s
		Niveau Signal Noir				0~5

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
Image	Réglages de la colorimétrie	Couleur				0~100
		Teinte				0~100
		Température de couleur				Chaud
						Standard
						Froid
		Balance des blancs	Gain rouge			0-100
			Gain vert			0-100
			Gain Bleu			0-100
			Décalage Rouge			0-100
			Décalage vert			0-100
			Décalage bleu			0-100
		Amélioration des blancs				0-10
		Espace colorimétrique				Automatique
						RVB (0~255)
						RVB (16~235)
						REC709
						REC601
		Correspondance Couleur	Mire de test automatique			Arrêt
						Marche
			Rouge	Teinte		0~254
				Saturation		0~254
				Luminance		0~254
			Vert	Teinte		0~254
				Saturation		0~254
				Luminance		0~254
			Bleu	Teinte		0~254
				Saturation		0~254
				Luminance		0~254
			Cyan	Teinte		0~254
				Saturation		0~254
				Luminance		0~254
			Magenta	Teinte		0~254
				Saturation		0~254
				Luminance		0~254
			Jaune	Teinte		0~254
				Saturation		0~254
				Luminance		0~254
			Blanc	Rouge		0~254
				Vert		0~254
				Bleu		0~254
			Réinitialiser			Oui / Annuler (Boite de dialogue)

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
Image	Couleur Mur					Arrêt
						Tableau
						Jaune clair
						Vert clair
						Bleu clair
						Rose
						Gray
	Configuration 3D	Mode 3D				Arrêt
						3D Active
						3D Passive
		Format 3D				Automatique
						Encapsulage de trame
						Côte-à-côte
						Haut et bas
						Images séquentielles
		Tech 3D				DLP-link
						3D Sync
		3D-2D				3D
						Gauche
						Droite
		Sortie 3D Sync				Vers Émetteur
						Vers Projecteur Suivant
		Inversion 3D				Arrêt
						Marche
		Délai de trame				1~200
		Réinitialiser				Oui / Annuler (Boîte de dialogue)
	Enreg. Client					Oui / Annuler (Boîte de dialogue)
	Appliquer à Utilisateur					Utilisateur-Présentation
						Utilisateur-Lumineux
						Utilisateur-Super lumineux
						Utilisateur-Cinéma
						Utilisateur-HDR
						Utilisateur-sRGB
						Utilisateur-DICOM SIM.
						Utilisateur-Blending
						Utilisateur-3D
						Utilisateur-Haute Vitesse 2D
	Réinitialiser					Oui / Annuler (Boîte de dialogue)

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
Affichage	Format de l'image					Automatique
						4:3
						16:9
						16:10
						LBX
						Native
	Zoom Numérique	Proportionnel				Arrêt
						Marche
		Horizontal				Entre 50% et 400%
		Vertical				Entre 50% et 400%
		Shift Horizontal				0~100
		Shift Vertical				0~100
		Réinitialiser				Oui / Annuler (Boite de dialogue)
	Décalage d'image	Position H.				0~100
		Position V.				0~100
		Réinitialiser				Oui / Annuler (Boite de dialogue)
	Correction Géométrique	Contrôle Déformation				Basique
						Avancé
						AP
		Déformation de base	Trapèze	Horizontal		0~40
				Vertical		0~40
			Distorsion	Horizontal		0~100
				Vertical		0~100
			4 Angles	Haut Gauche
				Haut Droit
				Bas Gauche
				Bas Droit
		Déformation avancée	Couleur de la grille			Vert
						Magenta
						Rouge
						Cyan
			Arrière plan de la grille			Noir
						Transparent
			Warp Setting	Points Grille		2x2
						3x3
						5x5
						9x9
						17x17
				Déformation intérieure		Arrêt
						Marche
				Netteté déformation		0~9

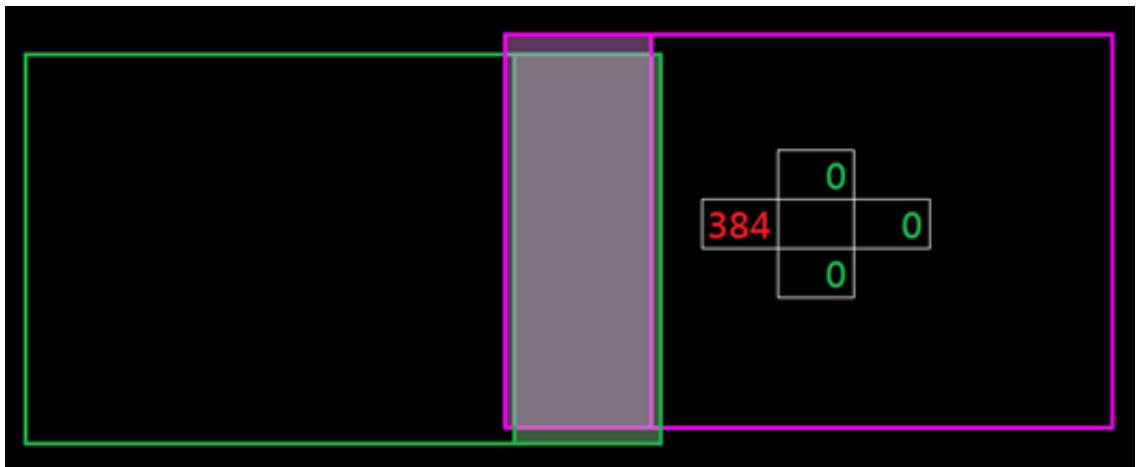

			Paramètre Fusion	Largeur du recouvrement
				Nombre de points de déformation		4 / 6 / 8 / 10 / 12
				Gamma		1,8 /1,9 /2 /2,1 /2,2 /2,3 /2,4

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
Affichage	CorrectionGéométrique	Déformation avancée	Niveau de Noir	Zone		Bas
						Haut
				Activer		Arrêt
						Marche
				Modifier la zone
				Luminosité	Luminosité
					Rouge	0~255
					Vert	0~255
					Bleu	0~255
					Frontière	Arrêt
						Marche
					Quitter
				Rouge		0~255
				Vert		0~255
				Bleu		0~255
				Réinitialiser	Bas	Oui / Annuler (Boite de dialogue)
					Haut	Oui / Annuler (Boite de dialogue)
					Tout	Oui / Annuler (Boite de dialogue)
		Mémoire	Enregistrer la mémoire			Mémoire 1~Mémoire 5
			Appliquer la mémoire			Mémoire 1~Mémoire 5
			Effacer la mémoire			Oui / Annuler (Boite de dialogue)
		Réinitialiser				Oui / Annuler (Boite de dialogue)
Masque de bord						0~10
Arrêt sur image						Dégeler l'image
						Figer
Mire de test						Arrêt
						Grille verte
						Grille magenta
						Grille blanche
						Blanc
						Noir
						Rouge
						Vert
						Bleu
						Jaune
						Magenta
						Cyan
						Contraste ANSI 4x4
						Barres de couleurs
						Plein écran

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
Affichage	PIP/PBP	Écran				Arrêt
						PIP
						PBP
		Source principale				VGA
						HDMI1
						HDMI2
						DVI-D
						DisplayPort
						3G-SDI
						HDBaseT
		Sous-source				VGA
						HDMI1
						HDMI2
						DVI-D
						DisplayPort
						3G-SDI
						HDBaseT
		Commutation
		Taille				Petit
						Moyen
						Large
		Localisation				PBP, Gauche Principale
						PBP, Haut Principal
						PBP, Droite Principale
						PBP, Bas Principal
						PIP, Bas Droite
						PIP, Bas Gauche
						PIP, Haut Gauche
						PIP, Haut Droite
	Réinitialiser					Oui / Annuler (Boite de dialogue)
Paramètres Entrée	Source auto					Arrêt
						Marche
	Entrée Active					VGA
						HDMI1
						HDMI2
						DVI-D
						DisplayPort
						3G-SDI
						HDBaseT
	Réglage de la latence					Normal
						2D Ultra
	Entrée de secours	Commutation Auto				Arrêt
						Marche
		Signal actuel				(lecture seule)

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
Paramètres Entrée	Entrée de secours	Première entrée				HDMI1
						HDMI2
						HDBaseT
						DisplayPort
		Deuxième entrée				HDMI1
						HDMI2
						HDBaseT
						DisplayPort
		État de l'entrée de secours				Actif/Inactif (lecture seule)
		Changement d'entrée de sauvegarde				Modifié/Pas de changement (lecture seule)
		Informations de l'entrée de secours	Signal actuel			(lecture seule)
			État de l'entrée de secours			Actif/Inactif (lecture seule)
			Changement d'entrée de sauvegarde			Modifié/Pas de changement (lecture seule)
			Première entrée			Par première entrée (lecture seule)
			Résolution			(lecture seule)
			Rafraîchissement horizontal			(lecture seule)
			Espace colorimétrique			(lecture seule)
			HDR			Oui/Non (lecture seule)
			Deuxième entrée			Par seconde entrée (lecture seule)
			Résolution			(lecture seule)
			Rafraîchissement horizontal			(lecture seule)
			Espace colorimétrique			(lecture seule)
			HDR			Oui/Non (lecture seule)
	VGA	Etape				0~100
		Résolution				(lecture seule)
	HDMI	Sortie				HDMI 1
						HDMI 2
		HDMI 1 EDID				1,4
						2,0
		HDMI 2 EDID				1,4
						2,0
	HDBaseT	EDID				1,4
						2,0
	Réinitialiser					Oui / Annuler (Boite de dialogue)

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
ParamètresAppareil	Langue					English
						Deutsch
						Français
						Italiano
						Español
						Português
						Polski
						Nederlands
						Norsk
						繁體中文
						簡体中文
						日本語
						한국어
						Русский
						Magyar
						ไทย
	Projection	Plafond				Automatique
						Marche
						Arrêt
		Arrière				Arrêt
						Marche
	Réglages Focale	Mise au point				+
						-
		Zoom				ⓧ
						ⓨ
		Déplacement objectif				▲
						▼
						◀
						▶
		Mémoire Focale	Enregistrer la mémoire			Mémoire 1~Mémoire 5
			Appliquer la mémoire			Mémoire 1~Mémoire 5
			Effacer la mémoire			Oui / Annuler (Boite de dialogue)
		Calibrage de la focale				Oui / Annuler (Boite de dialogue)
		Verr. Focale				Verrouiller
						Déverrouiller
		Réinitialiser				Oui / Annuler (Boite de dialogue)
Paramètres Appareil	Configuration active de l'image	Focus Actif				Oui / Annuler (Boite de dialogue)
		Uniformité des Couleurs Active	Calibration			Oui / Annuler (Boite de dialogue)
			Sélection de la cible			Modèle contextuel
			Réinitialiser			Oui / Annuler (Boite de dialogue)
	Programmer	Date et Heure				----/--/------
		Mode Programme				Arrêt / Marche
		Afficher Aujourd'hui				Lundi / Mardi / Mercredi / Jeudi / Vendredi / Samedi / Dimanche
	Programmer	Lundi / Mardi / Mercredi / Jeudi / Vendredi / Samedi / Dimanche	Activer le programme			Arrêt
						Marche

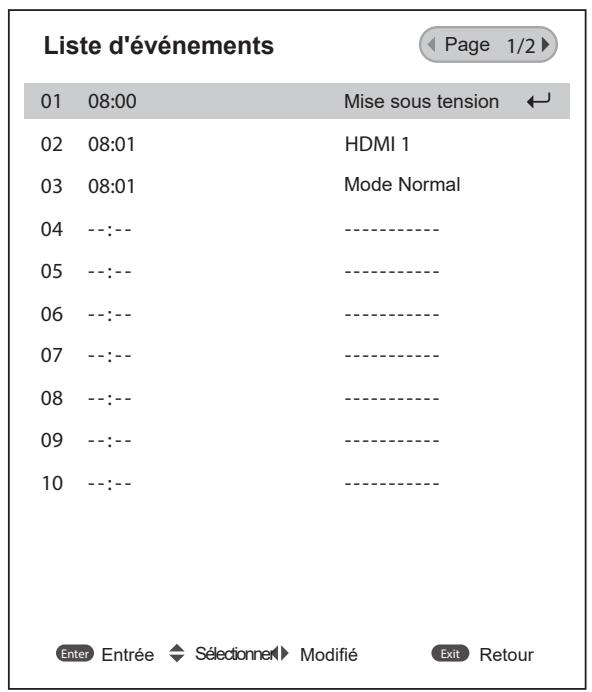

			Événement 01-16	Heure		00:00 ~ 23:59
				Fonction		Arrêt / Réglages Alimentation / Source d'Entrée / Mode Source Lumineuse / Obturateur
				Événement		Arrêt
				(Fonction = Réglages Alimentation)		Mise sous tension / Éco / Actif / Communication
				(Fonction = Source d'Entrée)		VGA / HDMI1 / HDMI2 / DVI-D / DisplayPort / 3G-SDI / HDBaseT
				(Fonction = Mode Source Lumineuse)		Mode Normal / Mode Eco / Luminosité Personnalisée
				(Fonction = Obturateur)		Obturateur Marche / Obturateur Arrêt
				Réinitialiser		Oui / Annuler (Boite de dialogue)
			Copier les évènements vers			Lundi / Mardi / Mercredi / Jeudi / Vendredi / Samedi / Dimanche
			Réinitialiser le jour			Oui / Annuler (Boite de dialogue)
		Réinitialisation du programme				Oui / Annuler (Boite de dialogue)
	Date et Heure	Mode Horloge				Utiliser le serveur NTP
						Manuel
		Date				2000 ~ 2037 (Année)
						01 ~ 12 (Mois)
						01 ~ 31 (Jour)
		Heure				00 ~ 23 (Heure)
						00 ~ 59 (Minute)
		Heure d'été				Arrêt
						Marche
		Serveur NTP				time.google.com
						asia.pool.ntp.org
						europe.pool.ntp.org
						north-america.pool.ntp.org

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
ParamètresAppareil	Date et Heure	Fuseau horaire				UTC+14:00
						UTC+13:00
						UTC+12:45
						UTC+12:00
						UTC+11:00
						UTC+10:30
						UTC+10:00
						UTC+09:30
						UTC+09:00
						UTC+08:45
						UTC+08:00
						UTC+07:00
						UTC+06:30
						UTC+06:00
						UTC+05:45
						UTC+05:30
						UTC+05:00
						UTC+04:30
						UTC+04:00
						UTC+03:30
						UTC+03:00
						UTC+02:00
						UTC+01:00
						UTC+00:00
						UTC-01:00
						UTC-02:00
						UTC-03:00
						UTC-03:30
						UTC-04:00
						UTC-05:00
						UTC-06:00
						UTC-07:00
						UTC-08:00
						UTC-09:00
						UTC-09:30
						UTC-10:00
						UTC-11:00
						UTC-12:00
		Intervalle de mise à jour				Toutes les heures
						Quotidien
		Appliquer				Oui / Annuler (Boite de dialogue)

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
ParamètresAppareil	RéglagesAlimentation	Mode Alimentation(Veille)				Éco
						Actif
						Communication
		Signal mise sous tension				Arrêt
						Marche
		Arrêt Automatique				0~180 m
		Minuterie de veille				0~16 h
		Trigger 12 V				Arrêt
						Marche
		Réinitialiser				Oui / Annuler (Boite de dialogue)
	RéglagesSourceLumineuse	Mode SourceLumineuse				Normal
						Mode Eco
						Puissance Personnalisée
		LuminositéPersonnalisée	Niveau de luminosité			Entre 30% et 100%
			LuminositéConstante			Arrêt
						Marche
	Obturateur	Fondu entrant				entre 0,5 et 5s
		Fondu sortant				entre 0,5 et 5s
		Démarrage				Obturateur Arrêt
						Obturateur Marche
	Sécurité	Sécurité				Arrêt
						Marche
		Minuterie de sécurité	Mois			0-35
			Jour			0-29
			Heure			0-23
		Changer Mot de passe
	Affichage à l'écran	Emplacement Menu				Haut Gauche
						Haut Droit
						Centre
						Bas Gauche
						Bas Droit
		Menu Transparence				0~9
		Minuterie menu				Arrêt
						5 s
						10 s
						15 s
						30 s
						60 s
		Masquage des informations				Arrêt
						Marche
		Arrière plan				Bleu
						Noir
						Blanc
						Logo

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
ParamètresAppareil	Configuration du logo	Changer le logo				Logo par défaut
						Neutre
						Logo Utilisateur
						Logo Capturé
		Capture Logo				Oui / Annuler (Boite de dialogue)
		Supprimer Logo	Logo Capturé			Oui / Annuler (Boite de dialogue)
			Logo Utilisateur			Oui / Annuler (Boite de dialogue)
	Rétroéclairage	Clavier				Arrêt
						Marche
		Touched'alimentation				Arrêt
						Marche
	Haute altitude					Arrêt
						Marche
	Données Utilisateur	Enregistrer tous les paramètres				Mémoire 1~Mémoire 5
		Charger tous les paramètres				Mémoire 1~Mémoire 5
	Mise à jour du système (FOTA)	Automatique				Marche
						Arrêt
		Mise à jour				Oui / Annuler (Boite de dialogue)
	Réinitialiser	Réinitialiser Menu				Oui / Annuler (Boite de dialogue)
		Réinitialisation par défaut				Oui / Annuler (Boite de dialogue)
		Réinitialisation sélective	Image			Oui / Annuler (Boite de dialogue)
			Affichage			Oui / Annuler (Boite de dialogue)
			Entrée			Oui / Annuler (Boite de dialogue)
			Communication			Oui / Annuler (Boite de dialogue)
			Configuration			Oui / Annuler (Boite de dialogue)

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
Communi-cation	ID Projecteur					0~99
	Configuration Télécommande	Code Télécommande				0~99
		Code de Commutation Rapide				Arrêt
						1~9
		Fonction IR	Avant			Arrêt
						Marche
			Haut			Arrêt
						Marche
			HDBaseT			Arrêt
						Marche
		Utilisateur 1				Arrêt sur image
						Ecran vide
						PIP/PBP
						Format de l'image
						Masquage des informations
						Configuration Réseau
						ID Projecteur
						Correspondance Couleur
						Réinitialisation sélective
		Utilisateur 2				Arrêt sur image
						Ecran vide
						PIP/PBP
						Format de l'image
						Masquage des informations
						Configuration Réseau
						ID Projecteur
						Correspondance Couleur

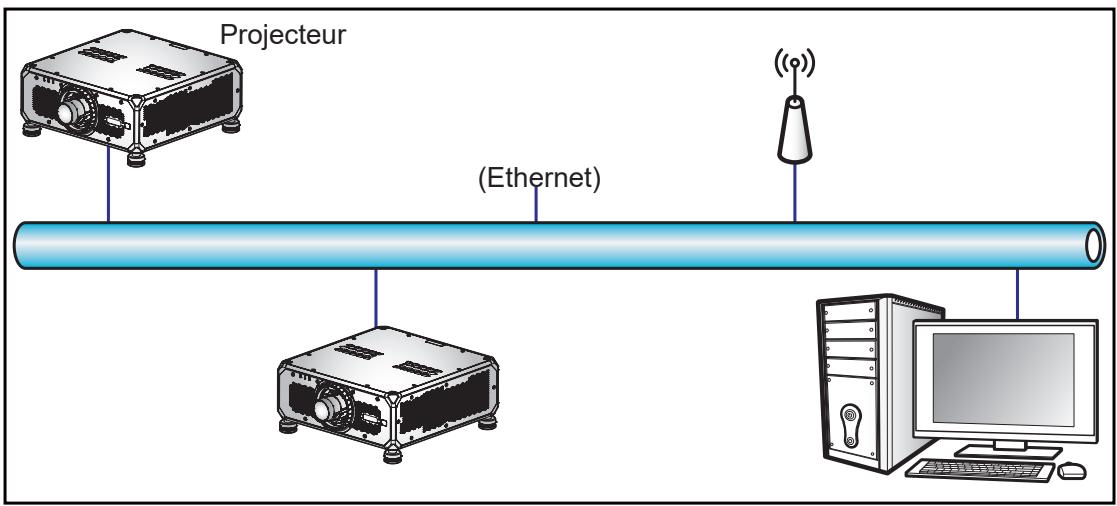

Configuration Réseau	Interface LAN					Réinitialisation sélective
						RJ-45
						HDBaseT
	Adresse MAC					(lecture seule)
	État du réseau					(Lecture seule) Connecté / Déconnecté
	DHCP					Arrêt
						Marche
	Adresse IP					----.----.----.----
	Masque de sous-réseau					----.----.----.----
	Gateway					----.----.----.----
	DNS					----.----.----.----
	Appliquer					Oui / Annuler (Boite de dialogue)
	Réinitialisation Réseau					Oui / Annuler (Boite de dialogue)

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
Communi-cation	Notification par email	Email 1				Adresse email 1 (lecture seule)
		Email 2				Adresse email 1 (lecture seule)
		Événement
		Erreur Ventaliteur				Arrêt/Email
		Marche/Arrêt				Arrêt/Email
		Perte de vidéo				Arrêt/Email
		Laser				Arrêt/Email
		Réinitialiser				Oui / Annuler (Boite de dialogue)
	Contrôle	Crestron				Arrêt
						Marche
		Adresse IP				----. ----. ----. ----
		IPID				2~255
		Port				0~65535
		Appliquer Configuration Crestron				Oui / Annuler (Boite de dialogue)
		PJ Link				Arrêt
						Marche
		Authentication				Arrêt
						Marche
		Mot de passe				(lecture seule)
		Service				----. ----. ----. ----
		Appliquer Configuration PJ Link				Oui / Annuler (Boite de dialogue)
		Extron				Arrêt
						Marche
		AMX				Arrêt
						Marche
		Telnet				Arrêt
						Marche
		HTTP				Arrêt
						Marche
		Réinitialiser				Oui / Annuler (Boite de dialogue)
	Débit en bauds	Entrée de port série				1200
						2400
						4800
						9600
						19200
						38400
						57600
						115200
		Sortie de port série				1200
						2400
						4800
						9600
						19200
						38400

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
Communi-cation	Débit en bauds	Sortie de port série				57600
						115200
	Réinitialiser					Oui / Annuler (Boite de dialogue)
Informations	Appareil	Norme
		Numéro de série
		Heures de Projection
	État du système	Mode Veille
		Mode Source Lumineuse
		Heures Source Lumineuse
		Heures totales
		Normal
		Mode Eco
		Puissance Personnalisée
		Température
		Tension secteur
	Communication	ID Projecteur
		Code Télécommande
		Interface LAN
		Adresse MAC
		État du réseau
		DHCP
		Adresse IP
		Masque de sous-réseau
		Gateway
		DNS
		Crestron
		Extron
		PJ Link
		AMX
		Telnet
		HTTP
	Signal	Signal d'entrée
		Résolution
		Format du signal
		Horloge Pixel
		Rafraîchissement horizontal
		Rafraîch. vertical
		Espace colorimétrique
		Mode Image
		Deuxième signal
		Résolution

UTILISER LE PROJECTEUR

Menu principal	Sous-menu 2	Sous-menu 3	Sous-menu 4	Sous-menu 5	Sous-menu 6	Valeurs
Informations	Signal	Format du signal
		Horloge Pixel
		Rafraîchissement horizontal
		Rafraîch. vertical
		Espace colorimétrique
	Entrée de secours	Signal actuel
		État de l'entrée de secours
		Changement d'entrée de sauvegarde
		Première entrée
		Résolution
		Rafraîchissement horizontal
		Espace colorimétrique
		HDR
		Deuxième entrée
		Résolution
		Rafraîchissement horizontal
		Espace colorimétrique
		HDR
	Version du firmware	Version Principale
		Version I-SCALER
		Version F-MCU
		Version M-MCU
		Version L-MCU
		Version A-MCU
		Version K-MCU
		Version LAN
		Version Formateur
		Version FPGA0
		Version FPGA1
		Version FPGA2
		Version XFPGA
		Version HDBaseT
		Version Caméra

UTILISER LE PROJECTEUR

Menu Image

Apprenez comment configurer les paramètres de l'image.

Sous-menus

• Mode Image
  • Gamme Dynamique
  • Luminosité
• Contraste
• Netteté
• Gamma
• Contraste Dynamique
  • Réglages de la colorimétrie
• Couleur Mur
• Configuration 3D

Mode Image

Le menu Mode d'image offre diverses fonctions pour optimiser l'image projetée afin d'obtenir la meilleure qualité d'image quelque soit l'environnement, en tenant compte de facteurs tels que la source d'entrée, la couleur de l'écran et la lumière ambiante.

Présentation

Idéal pour l'affichage de diapositives de présentation dans une pièce bien éclairée.

Lumineux/Super lumineux

Idéal pour les installations nécessitant des images à haute luminosité.

Remarque : Super brillance est prise en charge uniquement par un modèle spécifique. Lorsque l'entrée CA est de 100-120 V, l'option de mode super brillance est grisée.

Cinéma

Idéal pour les vidéos projetées dans une pièce sombre.

HDR

Idéal pour l'affichage de contenu HDR (Plage dynamique élevée).

sRGB

Couleur d'image standardisée qui correspond à la norme de couleur sRVB.

DICOM SIM.

Idéal pour la projection d'images médicales monochromes, telles que les radiographies.

Blending

Idéal pour les installations de plusieurs projecteurs.

3D

Idéal pour la lecture de vidéos en 3D.

Haute Vitesse 2D

Affichez l'état du mode Haute vitesse 2D (ce mode ne doit pas être utilisé comme diagnostic médical).

Remarque : Si la résolution de la source d'entrée est de 800 x 600 à 120Hz, 1024 x 768 à 120Hz ou 1280 x 720 à 120Hz, le mode d'affichage bascule automatiquement en 2D Haute vitesse puis le mode 3D, les modes PIP/PBP ne sont pas pris en charge.

UTILISER LE PROJECTEUR

Utilisateur

Réglages de l'image enregistrés par l'utilisateur.

Gamme Dynamique

Configurez le paramètre HDR et son effet lors de l'affichage de vidéo à partir de lecteurs Blu-ray 4K et d'appareils de diffusion.

HDR

Active ou désactive le traitement HDR.

Mode Image HDR

• Lumineux : Sélectionnez ce mode pour des couleurs plus saturées.
• Standard : Sélectionnez ce mode pour des images à l'apparence plus naturelle.
• Film : Sélectionnez ce mode pour des détails améliorés.
• Détails : Sélectionnez ce mode pour plus de détails dans les scènes sombres.

Luminosité

Ajuste la luminosité de l'image projetée pour l'adapter à la lumière ambiante.

Contraste

Ajuste le rapport de contraste de l'image projetée. Le contraste contrôle le degré de différence entre les parties les plus claires et les plus sombres de l'image.

Netteté

Ajuste la clarté des détails de l'image projetée pour rendre l'image plus claire et plus nette.

Gamma

Sélectionnez une valeur gamma appropriée pour optimiser la conformité de l'image aux différentes sources d'entrée.

Film

Idéal pour le cinéma maison.

Graphique

Idéal pour projeter des photos à partir de l'entrée PC.

Standard (2.2)

Valeur gamma standard.

Vif

Meilleur pour les jeux. Dans ce mode, la saturation des couleurs et la luminosité sont bien équilibrés.

3D

Idéal pour la lecture de vidéos en 3D.

Tableau

Idéal pour projeter sur un tableau noir.

DICOM SIM.

Idéal pour la projection d'images médicales monochromes, telles que les radiographies.

1.8 / 2.0 / 2.4 / 2.6

Sélectionne une valeur gamma prédéfinie pour régler la performance de l'image. En général, plus la valeur est petite, plus les zones sombres de l'image deviennent claires.

UTILISER LE PROJECTEUR

Contraste Dynamique

Configurez le contraste dynamique pour maximiser le contraste pour le contenu sombre.

DynamicBlack

Activez cette fonction pour ajuster automatiquement le rapport de contraste pour les sources vidéo. Ceci améliore le niveau noir dans les scènes sombres en réduisant le rendement lumineux.

• Vitesse: Réglez la vitesse de correction de la source lumineuse. Les valeurs peuvent aller de 1 à 15. Une valeur inférieure rend la correction plus lente et moins agressive, tandis qu'une valeur plus élevée entraîne une correction plus rapide.
• Force: Réglez la puissance du réglage du contraste dynamique. Les valeurs peuvent varier de 0 à 3, plus la valeur est élevée plus la correction est forte.
• Niveau: Réglez la source lumineuse lorsque le niveau de luminosité du contenu actuel est inférieur à la valeur définie. Les valeurs peuvent varier de 50 % à 100 %. Plus la valeur est élevée, plus la plage de réglage de la source lumineuse est grande.

Noir Extrême

Activez cette fonction pour augmenter automatiquement le rapport de contraste en éteignant la lumière du laser lorsqu'une image foncée est détectée.

• Minuterie AV Mute: Réglez une minuterie pour que la lumière laser s'éteigne après avoir détecté le contenu noir. La valeur définie varie de 0 à 10 s.
• Niveau Signal Noir: Définissez une valeur de niveau de noir comme seuil pour la fonction Real Black. La valeur peut être définie de 0 % à 5 %, 0 étant le noir le plus foncé et 5 étant le plus brillant.

Réglages de la colorimétrie

Configurez les paramètres de couleur de l'image projetée pour améliorer la performance des couleurs.

Ajuste la saturation de la couleur sélectionnée. La valeur indique les décalages de couleur du ou vers le blanc au centre du diagramme de chromaticité.

Teinte

Ajuste la balance des couleurs rouges et vertes dans les images vidéo.

Température de couleur

Ajuste la température des couleurs de l'image projetée. Les options disponibles sont Chaud, Standard, et Froid.

UTILISER LE PROJECTEUR

Balance des blancs

Ajustez la balance des blancs de l'image projetée via le gain et le décalage. Le gain et le décalage sont des commandes individuelles pour chaque canal RVB utilisé pour régler les niveaux de gris. Le gain calibre la couleur des parties sombres et le biais calibrent les parties blanches.

• Rouge / Vert / Gain Bleu: Ajuste la couleur des parties lumineuses de l'image.
• Rouge / Vert / Décalage bleu: Ajuste la couleur des parties sombres de l'image.

Amélioration des blancs

Ajustez la luminosité des couleurs de l'image en apportant des couleurs plus vives, par incréments de 0 à 10.

Espace colorimétrique

Sélectionne un espace de couleur qui a été spécifiquement réglé pour le signal d'entrée. Les options disopnibles sont Automatique, RVB (0\~255), RVB (16\~235), REC709, et REC601.

Remarque : La fonction Espace couleur est grisée si le mode Image est sRVB ou sans entrée source.

Correspondance Couleur

Modifie la couleur d'une image projetée en ajustant chacun des composants de couleur de l'image. La couleur réglable inclut Rouge, Vert, Bleu, Cyan, Jaune, et Magenta (R / V / B / C / Y / M).

• Mire de test automatique: Active la fonction pour voir un modèle de couleur spécifique durant le réglage.

• Rouge / Vert / Bleu / Cyan / Magenta / Jaune: Sélectionne une couleur pour l'ajuster.

• Teinte : Ajuste la teinte de la couleur sélectionnée. La valeur reflète le nombre de degrés de rotation autour du diagramme de chromaticité par rapport à la couleur originale. Une valeur plus élevée indique une rotation dans le sens anti-horaire, et une valeur plus basse indique une rotation dans le sens horaire.

• Saturation : Ajuste la saturation de la couleur sélectionnée. La valeur reflète les décalages de couleur du ou vers le blanc au centre du diagramme de chromaticité.
• Luminance : Ajuste la luminance de la couleur sélectionnée. Augmentez la valeur pour éclaircir l'image (ajouter du blanc à une couleur) ou diminuez la valeur pour assombrir l'image (ajouter du noir à une couleur).

- Blanc: Ajuste les performances de couleur blanche en paramétrant les valeurs de Rouge, Vert et Bleu.

- Rouge / Vert / Bleu: Ajuste les couleurs rouge, verte et bleue pour optimiser les performances de la couleur blanche.

• Réinitialiser: Réinitialise les paramètres de fonctions aux valeurs d'usine par défaut.

Couleur Mur

Règle la couleur du mur du projecteur pour obtenir les meilleures performances de couleur pour un mur spécifique. Les options disponibles sont Arrêt, Tableau, Jaune clair, Vert clair, Bleu clair, Rose, et Gray.

Configuration 3D

Le fichier vidéo 3D combine deux images légèrement différentes (trames) d'une même scène représentant les différentes vues des les yeux gauche et droit. Lorsque ces images sont affichées assez rapidement et visualisées avec des lunettes 3D synchronisées avec les images de gauche et de droite, le cerveau du spectateur assemble ensuite les images séparées en une image 3D. Le menu 3D fournit des options pour configurer les fonctions 3D afin d'afficher correctement les vidéos en 3D.

Mode 3D

Active ou désactive la fonction 3D.

Format 3D

Sélectionnez un format 3D approprié pour le signal d'entrée 3D. Les options disponibles sont Automatique, Encapsulage de trame, Côte-à-côte, Haut et bas, et Images séquentielles.

UTILISER LE PROJECTEUR

Tech 3D

Sélectionnez une technologie 3D correspondant au traitement du signal de synchronisation 3D.

• DLP-link: Sélectionnez DLP-Link lorsque le signal de synchronisation 3D est généré par la technologie DLP Link intégrée au projecteur. DLP Link fonctionne uniquement si les lunettes utilisées sont compatibles avec la technologie DLP 3D et si la fonction 3D est activée
  • 3D Sync: Sélectionnez la synchronisation 3D lorsque le signal de synchronisation 3D est envoyé à un émetteur ou à un autre projecteur via le port de synchronisation 3D.

3D-2D

Transforme le contenu 3D en des images 2D.

• 3D: Joue le contenu 3D normalement.
• Gauche: Joue les images à gauche du contenu 3D.
• Droite: Joue les images à droite du contenu 3D.

Sortie 3D Sync

Configure la transmission du signal de sortie de synchronisation 3D.

• Vers Émetteur: Envoie le signal de synchronisation 3D à l'émetteur connecté au port de sortie de synchronisation 3D.
• Vers Projecteur Suivant: Envoie le signal de synchronisation 3D au projecteur suivant lorsque vous utilisez plusieurs projecteurs.

Configuration du contrôle IR pendant l'utilisation de l'émetteur IR 3D

Les dispositifs infrarouges interfèrent les uns avec les autres s'ils sont placés dans le même angle de détection. Si vous souhaitez utiliser l'émetteur IR 3D et la fonction de télécommande IR, suivez ce qui suit :

- Placez l'émetteur IR 3D en dehors de l'angle de détection de la télécommande IR comme montré ci-dessous :

- Suivant la disposition de la salle, désactivez soit le récepteur à distance avant ou supérieur dans le menu OSD> Communication > Configuration Télécommande > Fonction IR afin d'éviter les interférences de l'émetteur IR 3D, mais en rendant toutefois possible l'utilisation de la fonction de la télécommande IR.

UTILISER LE PROJECTEUR

Si aucune des deux méthodes décrites ci-dessus ne résout le problème, utilisez un autre émetteur IR 3D/émetteur RF 3D ou essayez une des deux méthodes suivantes.

• Utilisez un câble de télécommande filaire pour la télécommande IR.

• Utilisez la télécommande IR via le dispositif HDBaseT (non fourni).

Remarque : Désactivez les récepteurs distants avant/supérieur et activez la télécommande IR HDBaseT dans le menu OSD> Communication > Configuration Télécommande > Fonction IR.

Inversion 3D

Lorsque la vidéo 3D n'apparaît pas correctement, utilisez cette fonction pour inverser les images 3D gauche et droite.

Délai de trame

Définit une valeur de délai d'image pour le projecteur afin de corriger la différence de temps entre le signal 3D reçu et le résultat traité. Cette fonction ne fonctionne que si Référence G/D est définie sur Champ GPIO. Lorsque vous effectuez un mélange 3D avec plusieurs projecteurs, réglez le délai d'image de chaque projecteur pour corriger les images non synchrones.

Réinitialiser

Réinitialise les paramètres de fonctions aux valeurs d'usine par défaut.

Enreg. Client

Enregistrez les paramètres de l'image en mode Utilisateur.

Appliquer à Utilisateur

Appliquez les paramètres de l'image à Utilisateur-Présentation, Utilisateur-Lumineux, Utilisateur-Super lumineux, Utilisateur-Cinéma, Utilisateur-HDR, Utilisateur-sRGB, Utilisateur-DICOM SIM., Utilisateur-Blending, Utilisateur-3D, ou Utilisateur-Haute Vitesse 2D.

Réinitialiser

Réinitialise tous les paramètres 3D.

UTILISER LE PROJECTEUR

Menu Affichage

Apprenez comment configurer les paramètres pour projeter correctement les images suivant vos circonstances d'installation.

Sous-menus

• Format de l'image
• Zoom Numérique
  • Décalage d'image
  • Correction Géométrique
• Masque de bord
• Arrêt sur image
• Mire de test
• PIP/PBP

Format de l'image

Règle le rapport d'aspect de l'image projetée Les options disponibles sont Automatique, 4:3, 16:9, 16:10, LBX, ou Native. Sélectionnez Automatique pour afficher la taille d'image détectée.

Zoom Numérique

Ajuste numériquement la taille de l'image projetée.

Remarque : La projection de l'image à l'écran dépend de la source du signal.

Proportionnel

Activez la fonction pour changer la hauteur et la largeur de l'image au même rapport.

Horizontal

Utilisez les boutons ◀ et ▶ pour modifier la largeur de l'image projetée.

Vertical

Utilisez les boutons ▲ et ▼ pour modifier la hauteur de l'image projetée.

Shift Horizontal

Utilisez les boutons ◀ et ▶ pour déplacer l'image horizontalement.

Shift Vertical

Utilisez les boutons ▲ et ▼ pour déplacer l'image verticalement.

Réinitialiser

Réinitialise les paramètres de zoom numérique aux valeurs d'usine par défaut.

Décalage d'image

Ajustez la position de l'image projetée.

Remarque : Différentes sources de signal ont une plage de déplacement de l'image différente.

Position H.

Utilisez les boutons ◀ et ▶ pour ajuster la position de l'image projetée horizontalement.

Position V.

Utilisez les boutons ▲ et ▼ ajuster la position de l'image projetée verticalement.

Réinitialiser

Réinitialise les paramètres de déplacement d'image aux valeurs d'usine par défaut.

UTILISER LE PROJECTEUR

Correction Géométrique

Configure les paramètres géométriques pour remodeler l'image pour différentes surfaces de projection.

Contrôle Déformation

Configure les paramètres de déformation. Sélectionnez Basique, Avancé et AP.

• Basique: Configure les paramètres de la touche Trapèze, de distorsion en coussins et des 4 coins.
  • Avancé : Définissez la couleur du fond quadrillé et l'arrière-plan du fond, ainsi que les paramètres de déformation et de mélange.
• AP: Utilisez les outils logiciels de déformation et de mélange pour contrôler le projecteur. Lorsque le contrôle de déformation et de mélange du logiciel est activé, les fonctions de géométrie intégrées du projecteur sont désactivées.

Déformation de base

Configurez les paramètres de déformation basiques.

• Trapèze: La fonction Trapèze permet d'ajuster les images en forme de rectangle asymétrique.
• Horizontal: Ajuste les côtés gauche et droit de l'image projetée pour obtenir un rectangle uniforme. Ceci est utilisé avec les images avec des côtés gauche et droit inégaux.

- Vertical: Ajuste les côtés supérieur et inférieur de l'image projetée pour obtenir un rectangle uniforme. Ceci est utilisé avec les images dont les faces supérieure et inférieure sont inégales.

- Distorsion: La fonction de distorsion en coussins permet de paramétrer l'image avec une distorsion en barillet ou en coussins.

- Horizontal: Corrige l'image projetée avec une déformation horizontale ou une déformation pincushion.

- Vertical: Corrige l'image projetée avec une distorsion verticale en barillet ou une distorsion en coussins.

• 4 Angles: Remodèle l'image en déplaçant les 4 coins de l'image pour l'adapter à une surface de projection spécifique.

Configure les paramètres avancés de déformation.

• Couleur de la grille: Sélectionnez une couleur de fond pour la déformation et le modèle de mélange parmi Vert, Magenta, Rouge, et Cyan.
  • Arrière plan de la grille: Sélectionnez le fond quadrillé entre Noir et Transparent.

• Warp Setting: Configure les paramètres de déformation.

• Points Grille: La sélection du numéro de grille dans le contrôle de la distorsion est 2x2 / 3x3 / 5x5 / 9x9 / 17x17.

• Déformation intérieure: Activez pour ajuster la grille intérieure, la fonction s'active lorsque vous dépassez 3x3 points de grille.
• Netteté déformation: Lorsque les lignes de la grille sont déformées de droites en courbes, les lignes de la grille se déforment et deviennent irrégulières. Pour éviter l'irrégularité des lignes, ajustez la netteté de la déformation pour flouter ou raffiner le bord des images.

- Paramètre Fusion: Configurez les paramètres de mélange directement sur le projecteur pour fusionner deux images adjacentes ou plus en une image plus grande et transparente.

– Largeur du recouvrement: Réglez la largeur du motif de mélange.
- Nombre de points de déformation: Définissez l'échelle d'ajustement de la largeur du mélange, maximum 12 pixels.
- Gamma: Sélectionnez la valeur gamma de la zone de mélange pour ajuster la courbure de l'effet de mélange.

• Niveau de Noir: Ajuste manuellement le niveau de noir de l'image projetée.

- Zone: Prise en charge de l'ajustement du niveau de noir avec deux couches, supérieure et

UTILISER LE PROJECTEUR

inférieure. Veuillez éviter les zones de chevauchement des deux couches, seulement la valeur du niveau de noir supérieur sera affichée dans la zone de chevauchement.

• Activer: Active ou désactive le réglage du niveau de noir de la zone sélectionnée.
• Modifier la zone: L'ajustement de la zone du niveau de noir. Lorsque vous ouvrez la vue d'ajustement de la zone, l'utilisateur peut alors appuyer sur le bouton « INFO » sur la télécommande pour accéder à la touche de raccourci pour ajouter et supprimer des points.

- Ajouter un point: Ajoute jusqu'à 32 points de contrôle de la zone pour ajuster le niveau de noir.

– Supprimer un point : Élimine au moins 4 points de contrôle de la zone sélectionnée.

Remarque :

• Ouvrez la zone d'édition :

a) Utilisez la touche de raccourci « ENTRÉE » sur la télécommande pour activer ou désactiver la fonction Ajouter un point.
b) Utilisez la touche de raccourci « AUTO » sur la télécommande pour activer ou désactiver la fonction Supprimer un point.
c) Utilisez la touche « INFO » sur la télécommande pour afficher la boîte de dialogue d'aide de la touche de raccourci Modifier la zone, et utilisez « MENU » ou « Quitter » pour cacher la boîte de dialogue d'aide.

- Après avoir ajouté ou supprimé un point de contrôle, appuyez sur Entrée pour passer au point suivant dans le sens anti-horaire.

- Luminosité: Ajuste simultanément les valeurs Rouge / Vert / Bleu de la zone de niveau de noir sélectionnée, et affichez ou cachez la grille de délimitation.

- Rouge/Vert/Bleu: Ajuste individuellement chaque couleur de la zone de niveau de noir sélectionnée.

- Réinitialiser: Réinitialise le niveau de noir aux valeurs par défaut d'usine soit sur la partie inférieure ou supérieure, soit sur les deux zones.

Mémoire

Le projecteur permet à l'utilisateur d'enregistrer jusqu'à cinq mémoires de géométrie, incluant directement installées sur le projecteur et celles configurées via des outils logiciels externes. Les options disponibles sont Enregistrer la mémoire, Appliquer la mémoire et Effacer la mémoire.

Réinitialiser

Réinitialise les paramètres géométriques aux valeurs d'usine par défaut.

Masque de bord

La fonction de mélange des bords vous permet de masquer un ou plusieurs bords de l'image projetée. Vous pouvez utiliser cette fonction pour éliminer le bruit de codage vidéo sur les bords des images vidéo.

Arrêt sur image

Sélectionnez pour mettre en pause l'écran d'affichage en dépit de tout changement de périphérique source.

Mire de test

Sélectionnez un motif de test. Les options disponibles sont Arrêt, Grille verte, Grille magenta, Grille blanche, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta, Cyan, Contraste ANSI 4x4, Barres de couleurs, et Plein écran.

PIP/PBP

PIP/PBP (image dans l'image / image par image) permet d'afficher simultanément deux images de deux sources d'entrée différentes.

Écran

Sélectionnez le mode PIP/PBP approprié ou désactivez la fonction.

UTILISER LE PROJECTEUR

• Arrêt: Désactive le mode PIP/PBP.
- PIP : Affiche une source d'entrée sur l'écran principal et l'autre source d'entrée dans une fenêtre incrustée.
• PBP: Affiche deux images de la même taille sur l'écran.

Source principale

Sélectionnez une source d'entrée pour l'image principale. Les sources d'entrée disponibles sont VGA, HDMI1, HDMI2, DVI-D, DisplayPort, 3G-SDI, et HDBaseT.

Sous-source

Sélectionnez une source d'entrée pour l'image secondaire. Les sources d'entrée disponibles sont VGA, HDMI1, HDMI2, DVI-D, DisplayPort, 3G-SDI, et HDBaseT.

Commutation

Échange la source principale et la source secondaire.

Taille

Modifie la taille de la fenêtre incrustée de la source secondaire en mode PIP.

Localisation

Ajuste l'emplacement de la sous-image. Dans le graphique ci-dessous, "P" indique l'image principale :

• Emplacement PBP

Compatibilité PIP/PBP

Matrice PIP/PBP	VGA	DVI-D	HDMI-1	HDMI-2	3G-SDI	HDBaseT	DisplayPort
VGA	—	—	V	V	V	V	V
DVI-D	—	—	V	V	V	V	V
HDMI-1	V	V	—	V	V	V	V
HDMI-2	V	V	V	—	V	V	V
3G-SDI	V	V	V	V	—	V	V
HDBaseT	V	V	V	V	V	—	V
DisplayPort	V	V	V	V	V	V	—

Réinitialiser

Réinitialise tous les réglages d'affichage aux valeurs d'usine par défaut.

UTILISER LE PROJECTEUR

Menu des réglages d'entrée

Apprenez comment configurer les paramètres d'entrée du projecteur.

Sous-menus

• Source auto
• Entrée Active
  • Réglage de la latence
• Entrée de secours
  • VGA
  • HDMI
• HDBaseT

Source auto

Lorsque la Source auto est activée, le projecteur détecte et sélectionne automatiquement la source d'entrée. Une fois qu'une source d'entrée a été sélectionnée, appuyez sur la touche Entrée de la télécommande ou du clavier pour changer à d'autres sources disponibles. Si la fonction est désactivée, appuyez sur Entrée pour faire apparaître le sous-menu des entrées actives.

Entrée Active

Sélectionnez un signal d'entrée dans la liste de sources. Les sources d'entrée disponibles sont VGA, HDMI1, HDMI2, DVI-D, DisplayPort, 3G-SDI, et HDBaseT.

Réglage de la latence

Activez cette fonction pour réduire le temps de réponse.

Remarque : Si le réglage de latence est sur 2D Ultra, le mode 3D, les modes PIP et la résolution 4K 30Hz ne sont pas pris en charge.

Entrée de secours

La fonction d'entrée de sauvegarde permet à l'utilisateur de configurer deux sources d'entrée avec la même spécification de synchronisation. En cas de perte d'une source d'entrée, le projecteur bascule automatiquement sur l'autre source.

Cette fonction peut être utile pour les installations nécessitant un affichage continu de la source de contenu, comme les spectacles en direct, les expositions et le poste de commande/salle de contrôle critique. Les sources d'entrée disponibles sont HDMI1, HDMI2 DisplayPort, et HDBaseT.

Commutation Auto

Cochez la case pour activer le basculement automatique vers la source d'entrée de soutien lorsque la source actuelle échoue.

Signal actuel

Affiche le signal actif actuel.

Première entrée

Sélectionnez un signal comme source d'entrée primaire. Une fois que la source sélectionnée est activée, le menu OSD liste les Résolution, Rafraîchissement horizontal (taux de rafraîchissement horizontal) du signal, et Espace colorimétrique.

Deuxième entrée

Sélectionnez un signal comme source d'entrée secondaire. Une fois que la source sélectionnée est activée, le menu OSD liste les Résolution, Rafraîchissement horizontal (taux de rafraîchissement horizontal) du signal, et Espace colorimétrique.

UTILISER LE PROJECTEUR

État de l'entrée de secours

Affiche l'état de la fonction. L'état d'entrée de la sauvegarde est actif lorsque les conditions suivantes sont remplies :

• Le commutateur automatique est vérifié.
• Les deux sources ont la même spécification de synchronisation.
• Les deux sources sont actives.
• Le projecteur affiche une des deux sources.

Changement d'entrée de sauvegarde

Affiche la modification de la fonction.

Informations de l'entrée de secours

Affiche les informations de fonction, incluant Signal actuel, État de l'entrée de secours, Changement d'entrée de sauvegarde, Première entrée et son/sa Résolution, Rafraîchissement horizontal, Espace colorimétrique, HDR, seconde entrée et son/sa Résolution, Rafraîchissement horizontal, Espace colorimétrique, et HDR.

VGA

Configurez la source VGA en sélectionnant la phase et la résolution appropriées.

HDMI

Configurez les ports HDMI du projecteur.

Sortie

Sélectionnez un port HDMI de sortie du signal.

HDMI 1 EDID/HDMI 2 EDID

À réception d'un signal HDMI, configurez la compatibilité EDID du projecteur pour afficher correctement le signal. Sélectionnez 1.4 pour les périphériques d'entrée avec les dispositifs HDMI 1.4, ou 2.0 pour les dispositifs HDMI 2.0.

HDBaseT

Configurez les paramètres HDBaseT pour afficher correctement le signal HDMI transféré via le port HDBaseT.

EDID

À réception d'un signal HDMI via HDBaseT, configurez la compatibilité EDID du projecteur pour afficher correctement le signal. Sélectionnez 1.4 pour les périphériques d'entrée avec les dispositifs HDMI 1.4, ou 2.0 pour les dispositifs HDMI 2.0.

Réinitialiser

Réinitialise tous les réglages d'entrée aux valeurs d'usine par défaut.

UTILISER LE PROJECTEUR

Menu de configuration du dispositif

Apprenez comment configurer les paramètres du système pour le projecteur.

Sous-menus

• Langue
• Projection
  • Réglages Focale
• Configuration active de l'image
• Programmer
• Date et Heure
  • Réglages Alimentation
  • Réglages Source Lumineuse
• Obturateur
• Sécurité
  • Affichage à l'écran
• Configuration du logo
  • Rétroéclairage
• Haute altitude
  • Données Utilisateur
  • Mise à jour du système

Langue

Sélectionnez une langue pour le menu OSD. Les langues disponibles sont l'Anglais, l'Allemand, le Français, l'Italien, l'Espagnol, le Portugais, le Polonais, le Néerlandais, le Norvégien, le Chinois traditionnel, le Chinois simplifié, le Japonais, le Coréen, le Russe, le Hongrois et le Thaï.

Projection

Change la direction de l'image en sélectionnant un mode de projection approprié.

Plafond

Activez la fonction pour l'installation au plafond.

Arrière

Vérifiez la fonction de projection arrière.

Réglages Focale

Configurez les réglages de l'objectif pour ajuster la qualité et la position de l'image.

Mise au point

Utilisez les boutons ▲ et ▼ pour ajuster la mise au point de l'image projetée.

Zoom

Utiliser les boutons ⊕ et ⊖ pour ajuster la taille de l'image projetée.

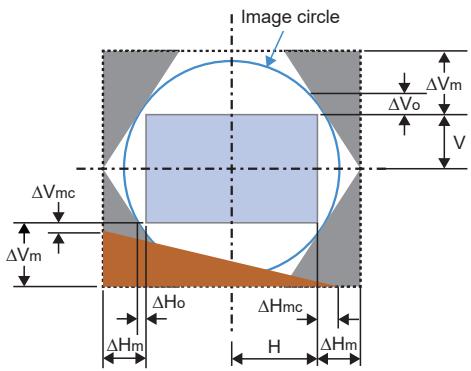

Déplacement objectif

Utilisez les ▲ ▼ ◀▶ boutons pour ajuster la position de l'objectif pour déplacer la zone projetée.

UTILISER LE PROJECTEUR

Remarque : Anneau flottant BX-CTA11

• Pour une meilleure performance optique, ajustez manuellement l'anneau flottant avant de régler le Zoom & la mise au point.
  • L'échelle d'étiquette de l'anneau flottant indique la distance de projection.
• La distance de projection est depuis l'objectif du projecteur jusqu'à l'écran. Par exemple, si la distance entre l'écran et l'objectif du projecteur est de 2,1 m, réglez l'échelle de l'anneau flottant sur « 2,10 » pour une meilleure performance.

Mémoire Focale

Ce projecteur peut enregistrer jusqu'à cinq réglages d'objectif, incluant la position de l'objectif, le zoom et la mise au point. Pour enregistrer les données correctes, réalisez le calibrage de l'objectif lors du premier traitement de la mémoire de l'objectif.

• Enregistrer la mémoire: Sélectionnez un enregistrement de 1 à 5 pour enregistrer les réglages actuels de l'objectif.
• Appliquer la mémoire: Sélectionnez un enregistrement de 1 à 5 pour appliquer les réglages de l'objectif.
  • Effacer la mémoire : Efface tous les enregistrements d'objectif enregistrés.

Remarque :

• Le calibrage de l'objectif efface les enregistrements d'objectif enregistrés.
- Les objectifs BX-CTA18 et BX-CTA19 ne prennent pas en charge l'enregistrement de localisation du zoom et de la mise au point.
- Les objectifs BX-CTA22 et BX-CTA23 restreignent les fonctions de zoom et de mise au point, ce qui peut entraîner une imprécision de la synchronisation.

Calibrage de la focale

Calibrage de la position de l'objectif pour le ramener au centre. Pour éviter d'endommager le projecteur et l'objectif, effectuez toujours le calibrage de l'objectif avant de le remplacer.

Verr. Focale

Verrouille l'objectif pour empêcher les moteurs de l'objectif de bouger, désactivant toutes les fonctions de l'objectif.

Réinitialiser

Réinitialise les paramètres de l'objectif aux valeurs d'usine par défaut.

Configuration active de l'image

Ajustez automatiquement l'image pour obtenir de meilleures performances.

• Focus Actif: Ajustez automatiquement la mise au point de l'image.

UTILISER LE PROJECTEUR

Remarque :

• Avant d'ajuster la mise au point active, assurez-vous que la ligne de visée est réglée à la meilleure position.
• Lorsque la télécommande effectue un réglage de la mise au point, appuyer sur la touche Entrée peut également déclencher la fonction mise au point active.
• Les objectifs BX-CTA22 et BX-CTA23 restreignent les fonctions de zoom et de mise au point, ce qui peut entraîner une imprécision de la synchronisation.

- Uniformité des Couleurs Active: Ajuste automatiquement le gain RVB de l'image de la projection pour imiter la couleur de la zone cible et obtenir un affichage uniforme des couleurs. La luminosité du contenu original peut être réduite.

• Calibration: Effectuez le processus d'étalonnage. Si le réglage du gain RVB de la zone de projection est trop différent, la couleur ne sera pas projetée correctement.
• Sélection de la cible: Sélectionnez la zone cible pour le calibrage. La zone par défaut est le centre du contenu. Appuyez sur Entrée pour revenir au menu OSD lorsque la sélection est terminée.
• Réinitialiser: Effacez les résultats de calibrage.

Remarque :

• Les fonctions de configuration active des images sont exécutées via la caméra intégrée. Assurez-vous que la caméra n'est pas couverte ou bloquée par des objets. Le processus de réglage automatique peut prendre plus d'une minute.
• Les fonctions du menu de configuration active des images sont disponibles pour les projections de 120" à 300" et la plage d'imagerie doit couvrir l'ensemble de l'écran de projection. Nous vous recommandons d'utiliser le logiciel Optoma Visual Suite pour une configuration et un étalonnage sans problème.
• Il est recommandé d'effectuer l'étalonnage dans un environnement sombre pour éviter d'autres effets d'éclairage et améliorer les performances.
  • Le BX-CTA11 a un support limité de l'ACU dans la plage de déplacement mécanique, mais un support complet dans la plage de déplacement de l'objectif optique.

Programmer

Programmez les fonctions du projecteur pour qu'elles fonctionnent automatiquement à l'heure programmée.

Programmer
Date et Heure	2019/11/06 14:00
Mode Programme	Marche
Afficher Aujourd'hui	Lundi ←
Lundi	Mise sous tension +
Mardi	Arrêt
Mercredi	Arrêt
Jeudi	Arrêt
Vendredi	Arrêt
Samedi	Arrêt
Dimanche	Arrêt
Dates particulières	2019/11/12 +
Réinitialisation du programme
Enter Entrée ◆ Sélectionner Exit Retour

Date et Heure

Avant de définir un programme, configurez les paramètres de date et d'heure. Référez-vous à « Date et Heure » à la page 67.

UTILISER LE PROJECTEUR

Mode Programme

Activez ou désactivez la fonction de programmation. Si le projecteur est contrôlé par l'intermédiaire de dispositifs ou de logiciels externes, le mode de programmation affiche le mode PA et les fonctions de programmation du projecteur sont grisées.

Afficher Aujourd'hui

Consultez la liste des événements programmés pour aujourd'hui.

Remarque : Une fois le programme configuré, assurez-vous d'enregistrer tous les paramètres.

Lundi vers Dimanche

Établissez l'horaire pour les jours d'une semaine. Sur la page de menu Programmation, sélectionnez un jour et configurez les paramètres de programmation.

• Activer le programme: Activez ou désactivez la fonction de programmation pour le jour sélectionné.
- Événement 01-16: Sélectionnez un numéro d'enregistrement d'événement et configurez les détails de programmation.

– Heure: Réglez l'heure de l'événement.
- Fonction: Sélectionnez la fonction. Les fonctions disponibles sont Réglages Alimentation, Source d'Entrée, Mode Source Lumineuse, et Obturateur

Note : Si le réglage de puissance est défini sur Eco ou Actif, le projecteur ne peut pas redémarrer.

• Événement: Sélectionnez une fonction pour l'événement, qui fonctionne automatiquement à l'heure définie.
• Réinitialiser: Réinitialisez les paramètres de l'événement.

UTILISER LE PROJECTEUR

- Copier les événements vers: Copie la configuration des événements de la journée vers un autre jour.

• Réinitialiser le jour: Réinitialisez les paramètres du programme pour la journée.

Réinitialisation du programme

Réinitialisez tous les paramètres du programme.

Date et Heure

Configurez la date et l'heure du projecteur.

Mode Horloge

Réglez le mode d'horloge sur Serveur NTP ou sur Manuel.

Remarque : Pour utiliser le serveur NTP, assurez-vous que le projecteur est connecté à Internet.

Date

Définissez une date pour le projecteur. Le format de la date est en Année/Mois/Jour.

UTILISER LE PROJECTEUR

Heure

Définissez l'heure pour le projecteur.

Heure d'été

Activez ou désactivez la fonction de changement d'heure.

Serveur NTP

Sélectionnez un serveur NTP pour le mode d'horloge réseau.

Fuseau horaire

Définissez une zone horaire pour le mode horloge réseau.

Intervalle de mise à jour

Définissez l'intervalle de mise à jour de la date et de l'heure.

Appliquer

Appliquez les modifications de date et d'heure.

Réglages Alimentation

Configurez les paramètres de d'alimentation projecteur.

Mode Alimentation (Veille)

Configurez le mode veille du projecteur.

• Éco: Consommation minimale (< 0,5 Watt) qui ne permet pas le contrôle du réseau.
• Actif: Faible consommation d'énergie (< 2 Watt) qui permet au module LAN d'entrer en mode veille et d'être réveillé par la fonction Wake on LAN (WoL). Lorsque le module LAN est réveillé par la fonction WoL, le projecteur est prêt à recevoir des commandes via le réseau.
• Communication: Consommation d'énergie plus élevée qui permet de contrôler le projecteur via le réseau.

Signal mise sous tension

Activez cette fonction pour que le projecteur s'allume automatiquement lorsqu'il est connecté à des sources d'entrée HDMI. S'applique uniquement au projecteur en veille défini en mode Communication.

Arrêt Automatique

Définissez la durée d'intervalle pour que le projecteur s'éteigne automatiquement si aucun signal n'est détecté pendant la durée spécifiée. Appuyez sur les boutons ◀ et ▶ pour ajouter ou diminuer le temps, de 5 minutes pour chaque pression.

Minuterie de veille

Définissez la durée d'intervalle pour que le projecteur s'éteigne automatiquement après avoir fonctionné pendant la durée spécifiée.

Trigger 12 V

Une fois activé, l'écran du projecteur est automatiquement relevé ou abaissé lorsque le projecteur est allumé ou éteint. Cette fonction ne fonctionne que lorsque le projecteur est connecté à un écran électrique de projecteur.

Remarque : Prise mini jack 3,5mm qui sort 12V 500mA (max.) pour le contrôle du système de relais.

- Marche: Choisissez « Marche » pour activer le déclencheur.

UTILISER LE PROJECTEUR

• Arrêt : Choisissez « Arrêt » pour désactiver le déclencheur.

Réinitialiser

Réinitialisez les paramètres d'alimentation aux valeurs par défaut d'usine.

Réglages Source Lumineuse

Réglez la source lumineuse pour contrôler la luminosité du projecteur.

Mode Source Lumineuse

Sélectionnez un mode de source lumineuse suivant les exigences d'installation. Les options disponibles sont Normal, Mode Eco, et Puissance Personalisée.

Luminosité Personnalisée

Lorsque le mode Source lumineuse est réglé sur Mode personnalisé, définissez le niveau de luminosité personnalisé.

Configurez la luminosité constante pour maintenir la luminosité de l'image à un niveau spécifié. Un algorithme spécial est conçu pour compenser la décroissance naturelle de la luminosité de sorte que l'image puisse rester à un niveau de luminosité fixe.

• Niveau de luminosité: Réglez le niveau de luminosité de 30 % à 100 %.
- Luminosité Constante: Permet de maintenir la luminosité de l'image au niveau de luminosité réglé. Un algorithme spécial est conçu pour compenser la décroissance naturelle de la luminosité de sorte que l'image puisse rester à un niveau de luminosité fixe.

Obturateur

Réglez le comportement de l'obturateur.

Fondu entrant

Cette fonction autorise l'effet de fondu lors de l'arrêt de l'obturateur. La durée de l'effet de décoloration peut être réglée de 0 à 5 s.

Fondu sortant

Cette fonction permet l'effet de fading-out durant l'allumage de l'obturateur. La durée de l'effet de décoloration peut être réglée de 0 à 5 s.

Démarrage

Sélectionnez le comportement de l'obturateur lorsque vous allumez le projecteur.

• Obturateur Arrêt: Le projecteur projette les images normalement après sa mise sous tension.
• Obturateur Marche: Le projecteur s'allume automatiquement après sa mise sous tension.

Sécurité

Configurez la vérification de sécurité pour protéger le projecteur.

Sécurité

Sélectionnez Activé pour protéger le projecteur avec un mot de passe.

Remarque :

1. La première fois que vous utilisez la fonction de sécurité, vous devez entrer un mot de passe lorsque la fonction de sécurité s'active.
2. Si ce n'est pas la première fois que vous utilisez la fonction de sécurité, entrez le mot de passe utilisé précédemment pour vérification lorsque la fonction de sécurité s'active à nouveau.

Minuterie de sécurité

Spécifie la durée pendant laquelle le projecteur peut être utilisé sans mot de passe. Une fois que la minuterie atteint 0, l'utilisateur doit entrer un mot de passe pour pouvoir utiliser le projecteur. La minuterie redémarre chaque fois que le projecteur est allumé.

Changer Mot de passe

Change le mot de passe du projecteur.

UTILISER LE PROJECTEUR

Remarque : La dernière minute avant d'atteindre une minuterie spécifiée, incluant la mise hors tension automatique, la minuterie de veille et la minuterie de sécurité, un message s'affiche à l'écran indiquant que le projecteur s'arrêtera dans 60 secondes. Appuyez sur n'importe quelle touche de la télécommande ou du clavier du projecteur pour réinitialiser la minuterie ; le projecteur restera allumé.

Affichage à l'écran

Configurer les menus d'affichage à l'écran.

Emplacement Menu

Sélectionnez l'emplacement du menu à partir de Haut Gauche, Haut Droit, Centre, Bas Gauche, et Bas Droit.

Menu Transparence

Règle le niveau de transparence du menu.

Minuterie menu

Règle la durée d'affichage du menu à l'écran.

Masquage des informations

Activew ou désactivew les messages d'informations de coin, comme la source d'entrée, l'adresse IP, etc.

Arrière plan

Règle la couleur d'arrière-plan à afficher lorsqu'aucun signal d'entrée n'est détecté. Les options disponibles sont Bleu, Noir, Blanc, et Logo.

Configuration du logo

Configurez le logo de l'écran de démarrage.

Changer le logo

Changez le logo de l'écran de démarrage. En dehors de Logo par défaut, l'utilisateur peut sélectionner depuis Neutre, Logo Utilisateur, et Logo Capturé.

• Logo par défaut: Le logo par défaut du projecteur.
• Neutre : Le logo n'est pas affiché sur l'écran de démarrage.
• Logo Utilisateur : Logo personnalisé par l'utilisateur.
• Logo Capturé : Le logo enregistré avec la fonction de Capture de logo.

Remarque : Le format de logo pris en charge est PNG et la taille est de 1920 x 1200 pixels.

Capture Logo

Capturez une partie de l'image projetée et enregistrez-la sous forme de logo personnalisé.

Supprimer Logo

Supprimez le logo personnalisé enregistré, incluant leLogo Capturé et Logo Utilisateur

Rétroéclairage

Configurez les options de rétroéclairage du projecteur.

Clavier

Activez ou désactivez le clavier de rétroéclairage.

Touche d'alimentation

Activez ou désactivez le rétroéclairage pour la touche d'alimentation.

Haute altitude

Sélectionnez Activé pour augmenter la vitesse du ventilateur. Pour garantir la qualité de l'image et éviter d'endommager le projecteur, utilisez le mode Haute altitude dans un environnement où la température ou humidité est élevée ou en haute altitude.

UTILISER LE PROJECTEUR

Données Utilisateur

L'utilisateur peut enregistrer les paramètres du projecteur comme données d'utilisateur et les recharger par la suite.

• Enregistrer tous les paramètres: Enregistrez tous les paramètres du projecteur sous forme de données d'utilisateur. L'utilisateur peut enregistrer jusqu'à 5 enregistrements.
• Charger tous les paramètres: Chargez les données d'utilisateur enregistrées auparavant.

Mise à jour du système (FOTA)

Mettez à jour le système automatiquement ou manuellement.

• Automatique: Le système vérifie automatiquement les nouvelles mises à jour chaque fois qu'il est connecté à Internet.
• Téléchargement Auto: Le système télécharge le fichier de mise à niveau du firmware en arrière-plan et lance le processus de mise à niveau lorsque vous mettez le projecteur hors tension. Lorsque la mise à niveau est terminée, le projecteur s'éteint.
  • Mise à jour: Mettez manuellement à jour le firmware du système.

Réinitialiser

Réinitialise les paramètres aux valeurs d'usine par défaut.

• Réinitialiser Menu: Réinitialisez les paramètres du menu OSD vers les valeurs par défaut.
• Réinitialisation par défaut: Réinitialisez tous les paramètres du projecteur vers les valeurs par défaut.
- Réinitialisation sélective: Réinitialisez les paramètres d'un des menus principaux. L'utilisateur peut choisir parmi Image, Affichage, Avancé, Entrée, Communication, et Configuration.

Menu Communication

Le menu de communication s'utilise pour configurer les paramètres qui permettent au projecteur de communiquer avec d'autres projecteurs ou dispositifs de commande.

Sous-menus

• ID Projecteur
- Configuration Télécommande
- Configuration Réseau
- Notification par email
- Contrôle
• Débit en bauds

Informations supplémentaires

• Utilisation du panneau de contrôle Web
• Utilisation de commandes RS232 via Telnet

ID Projecteur

Assigne un code ID au projecteur entre 00 et 99. Utilisez ce code comme identifiant du projecteur lorsque vous contrôlez le projecteur avec RS232, HDBaseT Telnet ou d'autres méthodes.

Configuration Télécommande

Configurez les réglages de la télécommande infrarouge (IR).

Code Télécommande

Maintenez la touche ID de la télécommande et gardez-la appuyée. Lorsque toutes les touches s'allument, appuyez sur la touche 00-99 pour attribuer un numéro. Lorsque tous les voyants clignotent rapidement deux fois, le code de la télécommande a été modifié. À ce moment, relâchez la touche ID de la télécommande.

UTILISER LE PROJECTEUR

Code de Commutation Rapide

La fonction de réception IR du projecteur peut être temporairement désactivée avec une touche de raccourci (entre 0 et 9) pour éviter toute interférence IR entre les projecteurs. L'identifiant distant doit être configuré sur Tous.

Remarque : Lorsque les touches de raccourcis sont activées, les fonctions par défaut sont temporairement inactives.

Fonction IR

Réglez le récepteur de la télécommande pour que le projecteur contrôle la communication entre le projecteur et la télécommande IR.

• Avant: Activez ou désactivez le récepteur de télécommande avant.
- Haut: Activez ou désactivez le récepteur de télécommande supérieur.
- HDBaseT : Sélectionnez Activé pour configurer le terminal HDBaseT comme récepteur de télécommande.

Utilisateur 1 / Utilisateur 2

Assignez une fonction aux boutons de l'Utilisateur 1 Utilisateur 2 de la télécommande. Ceci vous permet d'utiliser des fonctions plus facilement, sans passer par les menus OSD. Les fonctions disponibles sont Arrêt sur image, Ecran vide, PIP/PBP, Format de l'image, Masquage des informations, Configuration Réseau, ID Projecteur, Correspondance Couleur, et Réinitialisation sélective.

Configuration Réseau

Configurez les paramètres de réseau du projecteur.

Interface LAN

Pour éviter les conflits, spécifiez l'interface LAN sur RJ-45 ou HDBaseT.

Adresse MAC

Afficher l'adresse MAC. (Lecture seule)

État du réseau

Affiche l'état de connexion du réseau. (Lecture seule)

DHCP

Active DHCP pour obtenir automatiquement l'adresse IP, le masque de sous-réseau, la passerelle et le DNS.

Adresse IP

Assigne l'adresse IP du projecteur.

Masque de sous-réseau

Assigne le masque de sous-réseau du projecteur.

Gateway

Assigne la passerelle du projecteur.

DNS

Assigne le DNS du projecteur.

Appliquer

Applique les paramètres de réseau câblé.

Réinitialisation Réseau

Réinitialisez tous les paramètres réseau aux valeurs d'usine par défaut.

Notification par email

Configurez des notifications par email pour certains événements, ce qui vous permet de les recevoir comme alertes précoces.

UTILISER LE PROJECTEUR

Contrôle

Ce projecteur peut être contrôlé à distance avec un ordinateur ou d'autres périphériques externes, via une connexion réseau sans fil ou câblée. Il permet à l'utilisateur de contrôler un ou plusieurs projecteurs avec un centre de contrôle distant, par exemple allumer ou éteindre le projecteur et ajuster la luminosité ou le contraste de l'image. Utilisez le sous-menu Contrôle pour sélectionner une méthode de contrôle pour le projecteur.

Crestron

Contrôlez le projecteur avec un contrôleur Crestron et les logiciels associés. (Port : 41794)

Pour plus d'informations, veuillez visiter http://www.crestron.com.

- Configuration Crestron : Paramétrez l'adresse IP, IPID, et le port Creston. Puis sélectionnez Appliquer Configuration Crestron pour enregistrer les modifications.

PJ Link

Contrôlez le projecteur avec les commandes PJLink v2.0. (Port : 4352)

Pour plus d'informations, veuillez visiter http://pjlink.jbmia.or.jp/english.

• Service PJ Link : Configurez l'adresse du service PJ Link et les paramètres associés. Puis sélectionnez Appliquer Configuration PJ Link pour enregistrer les modifications.

Extron

Contrôlez le projecteur avec des appareils Extron. (Port : 2023)

Pour plus d'informations, veuillez visiter http://www.extron.com.

AMX

Contrôlez le projecteur avec des appareils AMX. (Port : 9131)

Pour plus d'informations, veuillez visiter http://www.amx.com.

Telnet

Contrôlez le projecteur à l'aide de commandes RS232 via une connexion Telnet. (Port : 23)

Plus d'informations veuillez vous reporter à « Utilisation de commandes RS232 via Telnet » à la page 77.

HTTP

Contrôlez le projecteur à l'aide d'un navigateur Web. (Port : 80)

Plus d'informations veuillez vous reporter à « Utilisation du panneau de contrôle Web » à la page 75.

Contrôler le projecteur avec OMS.

Pour plus d'informations, veuillez visiter https://www.optoma.com.

Réinitialiser

Réinitialisez tous les paramètres de réseau aux valeurs d'usine par défaut.

UTILISER LE PROJECTEUR

Remarque :

• Crestron est une marque déposée de Crestron Electronics, Inc. aux États-Unis.
  • Extron est une marque déposée de Extron Electronics, Inc aux États-Unis.
  • AMX est une marque déposée de AMX LLC, Inc aux États-Unis.
• PJLink a déposé une demande d'enregistrement de marque commerciale et de logo au Japon, aux États-Unis et d'autres pays en date de JMBIA.
• Pour plus d'informations sur les divers types d'appareils externes pouvant être branchés sur le port LAN/RJ45 et le contrôle à distance du projecteur, ainsi que des informations sur les commandes compatibles avec chaque type d'appareil externe, veuillez contacter le Service d'assistance directement.

Débit en bauds

Définir le débit en bauds pour Entrée de port série et Sortie de port série. Les options disponibles sont 1200, 2400, 4800, 9600, 19200, 38400, 57600 et 115200.

Réinitialiser

Réinitialise tous les paramètres réseau aux valeurs d'usine par défaut.

UTILISER LE PROJECTEUR

Utilisation du panneau de contrôle Web

Le panneau de contrôle Web permet à l'utilisateur de configurer divers paramètres du projecteur à l'aide d'un navigateur Web sur n'importe quel ordinateur personnel ou appareil portable.

Configuration système requise

Pour utiliser le panneau de contrôle Web, assurez-vous que vos appareils et logiciels répondent aux exigences minimales du système.

• Câble RJ45 (CAT-5e) ou dongle sans fil
• PC, ordinateur portable, téléphone portable ou tablette avec un navigateur Web

- Navigateurs Web compatibles :

• Microsoft Edge 40 ou version ultérieure
  – Firefox 57 ou version ultérieure
• Chrome 63 ou version ultérieure

Vue d'ensemble du panneau de contrôle Web

Configurez les paramètres du projecteur avec un navigateur Web.

Menu	Description
ACCUEIL	Affiche des informations sur le projecteur et les détails de la version du firmware.
IMAGE	Pour configurer les paramètres de l'image.
AFFICHAGE	Pour configurer les paramètres pour projeter correctement les images suivant vos circonstances d'installation.
PARAMÉTRES ENTRÉE	Pour configurer les paramètres d'entrée du projecteur.
PARAMÉTRES APPAREIL	Pour configurer les paramètres du système pour le projecteur.
COMMUNICATION	Le menu de communication s'utilise pour configurer les paramètres qui permettent au projecteur de communiquer avec d'autres projecteurs ou dispositifs de commande.
INFORMATIONS	Affiche les informations de l'état et les paramètres du projecteur.Les informations du projecteur sont en lecture seule.

UTILISER LE PROJECTEUR

Accéder au panneau de contrôle Web

Lorsque le réseau est connecté, connectez le projecteur et l'ordinateur au même réseau. Utilisez l'adresse du projecteur comme URL Web pour ouvrir le panneau de contrôle Web dans un navigateur.

1. Vérifiez l'adresse du projecteur avec le menu OSD.

- Avec un réseau câblé, sélectionnez Communication > Configuration Réseau > Adresse IP.

Remarque : Assurez-vous que DHCP est activé.

- Avec un réseau sans fil, sélectionnez Communication > Configuration Réseau > Gateway.

1. Ouvrez un navigateur Web et entrez l'adresse du projecteur dans la barre d'adresse.
2. La page Web redirige vers le panneau de contrôle Web.
3. Dans le champ Nom Utilisateur, saisissez le nom d'utilisateur : admin (première connexion).

Remarque :

• Lors de la première connexion, il n'est pas nécessaire d'entrer un mot de passe.
- Il est nécessaire de changer le nom d'utilisateur et le mot de passe une fois que vous êtes connecté(e). Il est également conseillé d'utiliser un mot de passe fort.

Lorsque le réseau n'est pas disponible, reportez-vous à « Connecter directement le projecteur à un ordinateur » à la page 76.

Connector directement le projecteur à un ordinateur

Lorsque vous n'êtes pas connecté au réseau, connectez directement le projecteur à l'ordinateur avec un câble RJ-45 et configurez manuellement les paramètres réseau.

1. Attribuer une adresse IP au projecteur

• Du menu OSD, sélectionnez Communication > Configuration Réseau.
- Désactivez DHCP et réglez manuellement l'adresse IP, le masque de sous-réseau et la passerelle du projecteur.
• Appuyez sur Entrer pour confirmer les réglages.

1. Attribuer une adresse IP à l'ordinateur

2. Réglez la passerelle par défaut et le masque de sous-réseau de l'ordinateur en fonction du projecteur.

3. Réglez l'adresse IP de l'ordinateur pour qu'elle corresponde aux trois premiers chiffres du projecteur.

Par exemple, si l'adresse IP du projecteur est 192.168.000.100, réglez l'adresse IP de l'ordinateur sur 192.168.000.xxx, xxx étant moins de 100.

1. Ouvrez un navigateur Web et entrez l'adresse du projecteur dans la barre d'adresse.
2. La page Web redirige vers le panneau de contrôle Web.

UTILISER LE PROJECTEUR

Utilisation de commandes RS232 via Telnet

Ce projecteur prend en charge les commandes RS232 via la connexion Telnet.

1. Établissez une connexion directe entre le projecteur et l'ordinateur. Reportez-vous à Connecter directement le projecteur à un ordinateur à page 76.
2. Désactive le pare-feu de l'ordinateur.
3. Ouvrez la boîte de dialogue des commandes sur l'ordinateur. Sur le système d'exploitation Windows 7, sélectionnez Démarrer > Tous les programmes > Accessoires > Invite de commandes.
4. Entrez la commande "telnet ttt.xxx.yyy.zzz 23".
   Remplacez "ttt.xxx.yyy.zzz" par l'adresse IP du projecteur.
5. Appuyez sur Entrer sur le clavier de l'ordinateur.

Spécification pour RS232 via Telnet

• Telnet : TCP
  • Port Telnet : 23 (contactez l'équipe de service pour plus de détails)
  • Utilitaire Telnet : Windows "TELNET.exe" (mode console).
  • Déconnexion pour contrôle RS232 via Telnet normalement : Fermez
• Vous trouverez ci-dessous les limitations d'utilisation de l'utilitaire Windows Telnet directement après que la connexion TELNET soit prête :
  – Il y a moins de 50 octets pour les charges réseau successives pour l'application de contrôle Telnet.
  – Il y a moins de 26 octets pour une commande RS232 complète pour l'application de contrôle Telnet.
  – Le délai minimum pour la commande RS232 suivante doit être plus de 200 (ms). Menu d'informations.

Menu Info

Affiche les informations de l'état et les paramètres du projecteur. Les informations du projecteur sont en lecture seule.

Sous-menus

• Appareil
• État du système
• Communication
• Signal
• Entrée de secours
  • Version du firmware

INFORMATIONS SUPPLÉMENTAIRES

Résolutions compatibles

Tableau de fréquences

Type de signal	Format du signal	Résolution	Format de l'image		V Sync (Hz)	VGA
						RVB	YPbPr
PC	VGA	640 x 350	1,33	16:10	85	V	s.o.
		640 x 400			85	s.o.	s.o.
		640 x 480		4:3	60	s.o.	s.o.
					72	V	s.o.
					75	V	s.o.
					85	V	s.o.
		720 x 400	1,8	9:5	70	V	s.o.
					85	V	s.o.
	SVGA	800 x 600	1,33	4:3	60	V	s.o.
					72	V	s.o.
					75	V	s.o.
					85	V	s.o.
					120	s.o.	s.o.
		832 x 624	1,33	4:3	75	V	s.o.
		848 x 480			60	V	s.o.
	XGA	1024 x 768	1,33	4:3	60	s.o.	s.o.
					70	V	s.o.
					75	V	s.o.
					85	V	s.o.
					120	s.o.	s.o.
	SXGA	1152 x 864	1,33	4:3	75	V	s.o.
		1152 x 870	1,32		75	V	s.o.
	WXGA	1280 x 768	1,67	5:3	60	V	s.o.
					75	V	s.o.
					85	V	s.o.
	WXGA	1280 x 800	1,6	16:10	60	V	s.o.
					75	V	s.o.
					85	V	s.o.
	SXGA	1280x960	1,33	4:3	60	s.o.	s.o.
					85	s.o.	s.o.
		1280 x 1024	1,25	5:4	60	V	s.o.
					75	V	s.o.
					85	s.o.	s.o.
	WXGA	1360 x 765	1,78	16:9	60	s.o.	s.o.
		1360 x 768			60	V	s.o.
		1366 x 768			60	s.o.	s.o.
	SXGA+	1400 x 1050	1,33	4:3	60	s.o.	s.o.
	WXGA+	1440 x 900	1,6	16:10	60	V	s.o.
					75	V	s.o.
					85	s.o.	s.o.
	WXGA++	1600 x 900	1,78	16:9	60	V	s.o.
	UXGA	1600 x 1200	1,33	4:3	50	s.o.	s.o.
					60	s.o.	s.o.
	WSXGA+	1680 x 1050	1,6	16:10	60	s.o.	s.o.

INFORMATIONS SUPPLÉMENTAIRES

Type de signal	Format du signal	Résolution	Format de l'image		V Sync (Hz)	VGA
						RVB	YPbPr
PC	WUXGA RB	1920 x 1200RB	1,6	16:10	50	V	s.o.
					60	s.o.	s.o.
	2K	2560 x 1440RB	1,78	16:9	60	s.o.	s.o.
TV	SDTV (480i)	720 x 480	1,5	3:2	59,94	V	s.o.
	SDTV (480i)	720 x 480	1,5	3:2	60	V	s.o.
	SDTV (576i)	720 x 576	1,25	5:4	50	V	s.o.
	EDTV (480p)	720 x 480	1,5	3:2	59,94	V	s.o.
	EDTV (480p)	720 x 480	1,5	3:2	60	V	s.o.
	EDTV (576p)	720 x 576	1,25	5:4	50	V	s.o.
	HDTV (1080i)	1920 x 1080	1,78	16:9	50	V	s.o.
					59,94	V	s.o.
					60	V	s.o.
	HDTV (720p)	1280 x 720	1,78	16:9	50	V	s.o.
					59,94	V	s.o.
					60	V	s.o.
					120	s.o.	s.o.
	HDTV (1080p)	1920 x 1080	1,78	16:9	23,98	V	s.o.
					24	V	s.o.
					25	V	s.o.
					29,97	V	s.o.
					30	V	s.o.
					50	s.o.	s.o.
					59,94	s.o.	s.o.
					60	s.o.	s.o.
SD-SDI	SDTV (480i)	720 x 480	1,5	3:2	59,94	s.o.	s.o.
	SDTV (576i)	720 x 576	1,25	5:4	50	s.o.	s.o.
HD-SDI	HDTV (720p)	1280 x 720	1,78	16:9	50	s.o.	s.o.
					59,94	s.o.	s.o.
					60	s.o.	s.o.
	HDTV (1080i)	1920 x 1080	1,78	16:9	50	s.o.	s.o.
					59,94	s.o.	s.o.
					60	s.o.	s.o.
	HDTV (1080p)	1920 x 1080	1,78	16:9	23,98	s.o.	s.o.
					24	s.o.	s.o.
					25	s.o.	s.o.
					29,97	s.o.	s.o.
					30	s.o.	s.o.
	HDTV (1080sF)	1920 x 1080	1,78	16:9	25	s.o.	s.o.
					29,97	s.o.	s.o.
					30	s.o.	s.o.
3GA-SDI	HDTV (1080p)	1920 x 1080	1,78	16:9	50	s.o.	s.o.
					59,94	s.o.	s.o.
					60	s.o.	s.o.
3GB-SDI	HDTV (1080p)	1920x1080with 352M Identification de données utiles	1,78	16:9	50	s.o.	s.o.
					59,94	s.o.	s.o.
					60	s.o.	s.o.

INFORMATIONS SUPPLÉMENTAIRES

Type de signal	Format du signal	Résolution	Format de l'image		V Sync (Hz)	VGA
						RVB	YPbPr
3D obligatoire	Compression de trames (1080p)	1920 x 1080	1,78	16:9	23,98	s.o.	s.o.
					24	s.o.	s.o.
3D obligatoire	Compression de trames (720p)	1280 x 720	1,78	16:9	50	s.o.	s.o.
					59,94	s.o.	s.o.
					60	s.o.	s.o.
	Côte-à-côte (1080i)	1920 x 1080	1,78	16:9	50	s.o.	s.o.
					59,94	s.o.	s.o.
					60	s.o.	s.o.
	Côte-à-côte (1080p)	1920 x 1080	1,78	16:9	24	s.o.	s.o.
					50	s.o.	s.o.
					59,9	s.o.	s.o.
					60	s.o.	s.o.
	Haut et bas (720p)	1280 x 720	1,78	16:9	50	s.o.	s.o.
					59,94	s.o.	s.o.
					60	s.o.	s.o.
	Haut et bas (1080p)	1920 x 1080	1,78	16:9	23,98	s.o.	s.o.
					24	s.o.	s.o.
					59,9	s.o.	s.o.
					60	s.o.	s.o.
Séquence images 3D	SVGA	800 x 600	1,33	4:3	120	s.o.	s.o.
	XGA	1024 x 768	1,33	4:3	120	s.o.	s.o.
	HDTV	1280 x 720	1,78	16:9	120	s.o.	s.o.
	HDTV	1280 x 800	1,78	16:9	120	s.o.	s.o.
	1080p	1920 x 1080	1,78	16:9	120	s.o.	s.o.
					60	s.o.	s.o.
					50	s.o.	s.o.
	WUXGA	1920 x 1200	1,6	16:10	120	s.o.	s.o.
					60	s.o.	s.o.
4K	3840 x 2160	3840 x 2160	1,78	16:9	24	s.o.	s.o.
					25	s.o.	s.o.
					30	s.o.	s.o.
					50	s.o.	s.o.
					60	s.o.	s.o.
	4096 x 2160 SMPTE	4096 x 2160	1,9	Sans objet	24	s.o.	s.o.
					25	s.o.	s.o.
					30	s.o.	s.o.
					50	s.o.	s.o.
					60	s.o.	s.o.

Remarque :

• « V » signifie pris en charge et « s.o. » signifie non pris en charge.
- "RB" signifie "suppression réduite".

INFORMATIONS SUPPLÉMENTAIRES

Type de signal

Format du signal

Résolution

Format de l'image

V Sync (Hz)

HDMI 1/HDMI 2

RVB

YCbCr 4:4:4

YCbCr 4:2:2

8 bits

10 bits

12 bits

8 bits

10 bits

12 bits

8 bits

PC

VGA

640 x 350

1,33

16:10

85

V

V

V

V

V

V

V

640 x 400

85

V

V

V

V

V

V

V

640 x 480

4:3

60

V

V

V

V

V

V

V

72

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

720 x 400

1,8

9:5

70

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

SVGA

800 x 600

1,33

4:3

60

V

V

V

V

V

V

V

72

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

120

V

V

V

V

V

V

V

832 x 624

1,33

4:3

75

V

V

V

V

V

V

V

848 x 480

60

V

V

V

V

V

V

V

XGA

1024 x 768

1,33

4:3

60

V

V

V

V

V

V

V

70

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

120

V

V

V

V

V

V

V

SXGA

1152 x 864

1,33

4:3

75

V

V

V

V

V

V

V

1152 x 870

1,32

75

V

V

V

V

V

V

V

WXGA

1280 x 768

1,67

5:3

60

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

WXGA

1280 x 800

1,6

16:10

60

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

SXGA

1280x960

1,33

4:3

60

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

1280 x 1024

1,25

5:4

60

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

WXGA

1360 x 765

1,78

16:9

60

V

s.o.

s.o.

V

s.o.

s.o.

s.o.

1360 x 768

60

V

V

V

V

V

V

V

1366 x 768

60

V

V

V

V

V

V

s.o.

SXGA+

1400 x 1050

1,33

4:3

60

V

V

V

V

V

V

V

WXGA+

1440 x 900

1,6

16:10

60

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

WXGA++

1600 x 900

1,78

16:9

60

V

V

V

V

V

V

V

UXGA

1600 x 1200

1,33

4:3

50

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

WSXGA+

1680 x 1050

1,6

16:10

60

V

V

V

V

V

V

V

WUXGA RB

1920 x 1200RB

1,6

16:10

50

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

PC

2K

2560 x 1440RB

1,78

16:9

60

V

V

V

V

V

V

V

INFORMATIONS SUPPLÉMENTAIRES

Type de signal

Format du signal

Résolution

Format de l'image

V Sync (Hz)

HDMI 1/HDMI 2

RVB

YCbCr 4:4:4

YCbCr 4:2:2

8 bits

10 bits

12 bits

8 bits

10 bits

12 bits

8 bits

TV

SDTV (480i)

720 x 480

1,5

3:2

59,94

V

V

V

V

V

V

V

SDTV (480i)

720 x 480

1,5

3:2

60

V

V

V

V

V

V

V

SDTV (576i)

720 x 576

1,25

5:4

50

V

V

V

V

V

V

V

EDTV (480p)

720 x 480

1,5

3:2

59,94

V

V

V

V

V

V

V

EDTV (480p)

720 x 480

1,5

3:2

60

V

V

V

V

V

V

V

EDTV (576p)

720 x 576

1,25

5:4

50

V

V

V

V

V

V

V

HDTV (1080i)

1920 x 1080

1,78

16:9

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

HDTV (720p)

1280 x 720

1,78

16:9

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

120

V

V

V

V

V

V

V

HDTV (1080p)

1920 x 1080

1,78

16:9

23,98

V

V

V

V

V

V

V

24

V

V

V

V

V

V

V

25

V

V

V

V

V

V

V

29,97

V

V

V

V

V

V

V

30

V

V

V

V

V

V

V

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

SD-SDI

SDTV (480i)

720 x 480

1,5

3:2

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

SDTV (576i)

720 x 576

1,25

5:4

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

HD-SDI

HDTV (720p)

1280 x 720

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

HDTV (1080i)

1920 x 1080

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s-o.

s.o.

s.o.

s.o.

s.o.

s.o.

HDTV (1080p)

1920 x 1080

1,78

16:9

23,98

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

24

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

25

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

29,97

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

30

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

HDTV (1080sF)

1920 x 1080

1,78

16:9

25

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

29,97

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

30

s.o.

s.o.

s.o.

s.o.

S.O.

s.o.

s.o.

3GA-SDI

HDTV (1080p)

1920 x 1080

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

3GB-SDI

HDTV (1080p)

1920x1080avec 352MIdentification dedonnées utiles

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o,

s.o.

s.o.

s.o.

s.o.

s.o.

3D obligatoire

Compressionde trames(1080p)

1920 x 1080

1,78

16:9

23,98

V

V

V

V

V

V

V

24

V

V

V

V

V

V

V

INFORMATIONS SUPPLÉMENTAIRES

Type de signal

Format du signal

Résolution

Format de l'image

V Sync (Hz)

HDMI 1/HDMI 2

RVB

YCbCr 4:4:4

YCbCr 4:2:2

8 bits

10 bits

12 bits

8 bits

10 bits

12 bits

8 bits

3D obligatoire

Compression de trames (720p)

1280 x 720

1,78

16:9

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

Côte-à-côte (1080i)

1920 x 1080

1,78

16:9

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

Côte-à-côte (1080p)

1920 x 1080

1,78

16:9

24

V

V

V

V

V

V

V

50

V

V

V

V

V

V

V

59,9

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

Haut et bas (720p)

1280 x 720

1,78

16:9

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

Haut et bas (1080p)

1920 x 1080

1,78

16:9

23,98

V

V

V

V

V

V

V

24

V

V

V

V

V

V

V

59,9

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

Séquence images 3D

SVGA

800 x 600

1,33

4:3

120

V

V

V

V

V

V

V

XGA

1024 x 768

1,33

4:3

120

V

V

V

V

V

V

V

HDTV

1280 x 720

1,78

16:9

120

V

V

V

V

V

V

V

HDTV

1280 x 800

1,78

16:9

120

V

V

V

V

V

V

V

1080p

1920 x 1080

1,78

16:9

120

V

V

V

V

V

V

V

60

V

V

V

s.o.

V

V

X

50

V

V

V

V

V

V

X

WUXGA

1920 x 1200

1,6

16:10

120

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

4K

3840 x 2160

3840 x 2160

1,78

16:9

24

V

V

V

V

V

V

V

25

V

V

V

V

V

V

V

30

V

V

V

V

V

V

V

50

V

s.o.

s.o.

V

s.o.

s.o.

V

60

V

s.o.

s.o.

V

s.o.

s.o.

V

4096 x 2160 SMPTE

4096 x 2160

1,9

Sans objet

24

V

V

V

V

V

V

V

25

V

V

V

V

V

V

V

30

V

V

V

V

V

V

V

50

V

s.o.

s.o.

V

s.o.

s.o.

V

Remarque :

• « V » signifie pris en charge et « s.o. » signifie non pris en charge.
• "RB" signifie "suppression réduite".

INFORMATIONS SUPPLÉMENTAIRES

Type de signal

Format du signal

Résolution

Format de l'image

V Sync (Hz)

DVI

RVB

YCbCr 4:4:4

YCbCr 4:2:2

8 bits

10 bits

12 bits

8 bits

10 bits

12 bits

8 bits

PC

VGA

640 x 350

1,33

16:10

85

V

V

V

V

V

V

V

640 x 400

85

V

V

V

V

V

V

V

640 x 480

4:3

60

V

V

V

V

V

V

V

72

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

720 x 400

1,8

9:5

70

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

SVGA

800 x 600

1,33

4:3

60

V

V

V

V

V

V

V

72

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

V

75

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

V

85

V

V

V

s.o.

s.o.

s.o.

V

120

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

832 x 624

1,33

4:3

75

V

V

V

s.o.

s.o.

s.o.

V

848 x 480

60

V

V

V

V

V

V

V

XGA

1024 x 768

1,33

4:3

60

V

V

V

V

V

V

V

70

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

V

75

s.o.

s.o.

s.o.

V

V

V

V

85

V

V

V

V

V

V

V

120

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

SXGA

1152 x 864

1,33

4:3

75

V

V

V

V

V

V

V

1152 x 870

1,32

75

V

V

V

V

V

V

V

WXGA

1280 x 768

1,67

5:3

60

s.o.

s.o.

s.o.

V

s.o.

s.o.

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

WXGA

1280 x 800

1,6

16:10

60

s.o.

s.o.

s.o.

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

SXGA

1280x960

1,33

4:3

60

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

1280 x 1024

1,25

5:4

60

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

WXGA

1360 x 765

1,78

16:9

60

V

s.o.

s.o.

V

s.o.

s.o.

s.o.

1360 x 768

60

V

V

V

V

V

V

V

1366 x 768

60

V

V

V

V

V

V

V

SXGA+

1400 x 1050

1,33

4:3

60

V

V

V

V

V

V

V

WXGA+

1440 x 900

1,6

16:10

60

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

WXGA++

1600 x 900

1,78

16:9

60

V

V

V

V

V

V

V

UXGA

1600 x 1200

1,33

4:3

50

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

WSXGA+

1680 x 1050

1,6

16:10

60

V

V

V

V

V

V

V

WUXGA RB

1920 x 1200RB

1,6

16:10

50

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

INFORMATIONS SUPPLÉMENTAIRES

Type de signal

Format du signal

Résolution

Format de l'image

V Sync (Hz)

DVI

RVB

YCbCr 4:4:4

YCbCr 4:2:2

8 bits

10 bits

12 bits

8 bits

10 bits

12 bits

8 bits

PC

2K

2560 x 1440RB

1,78

16:9

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

TV

SDTV (480i)

720 x 480

1,5

3:2

59,94

V

V

V

V

V

V

V

SDTV (480i)

720 x 480

1,5

3:2

60

V

V

V

V

V

V

V

SDTV (576i)

720 x 576

1,25

5:4

50

V

V

V

V

V

V

V

EDTV (480p)

720 x 480

1,5

3:2

59,94

V

V

V

V

V

V

V

EDTV (480p)

720 x 480

1,5

3:2

60

V

V

V

V

V

V

V

EDTV (576p)

720 x 576

1,25

5:4

50

V

V

V

V

V

V

V

HDTV (1080i)

1920 x 1080

1,78

16:9

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

HDTV (720p)

1280 x 720

1,78

16:9

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

120

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

HDTV (1080p)

1920 x 1080

1,78

16:9

23,98

V

V

V

V

V

V

V

24

V

V

V

V

V

V

V

25

V

V

V

V

V

V

V

29,97

V

V

V

V

V

V

V

30

V

V

V

V

V

V

V

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

SD-SDI

SDTV (480i)

720 x 480

1,5

3:2

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

SDTV (576i)

720 x 576

1,25

5:4

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

HD-SDI

HDTV (720p)

1280 x 720

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

HDTV (1080i)

1920 x 1080

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s-o.

s.o.

s.o.

s.o.

s.o.

s.o.

HDTV (1080p)

1920 x 1080

1,78

16:9

23,98

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

24

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

25

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

29,97

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

30

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

HDTV (1080sF)

1920 x 1080

1,78

16:9

25

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

29,97

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

30

s.o.

s.o.

s.o.

s.o.

S.O.

s.o.

s.o.

3GA-SDI

HDTV (1080p)

1920 x 1080

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

3GB-SDI

HDTV (1080p)

1920x1080avec 352MIdentification de données utiles

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o,

s.o.

s.o.

s.o.

s.o.

s.o.

INFORMATIONS SUPPLÉMENTAIRES

Type de signal

Format du signal

Résolution

Format de l'image

V Sync (Hz)

DVI

RVB

YCbCr 4:4:4

YCbCr 4:2:2

8 bits

10 bits

12 bits

8 bits

10 bits

12 bits

8 bits

3D obligatoire

Compression de trames (1080p)

1920 x 1080

1,78

16:9

23,98

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

24

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

3D obligatoire

Compression de trames (720p)

1280 x 720

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

Côte-à-côte (1080i)

1920 x 1080

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s-o.

s.o.

s.o.

s.o.

s.o.

s.o.

Côte-à-côte (1080p)

1920 x 1080

1,78

16:9

24

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,9

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

Haut et bas (720p)

1280 x 720

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

Remarque :

• « V » signifie pris en charge et « s.o. » signifie non pris en charge.
• "RB" signifie "suppression réduite".

INFORMATIONS SUPPLÉMENTAIRES

Type de signal	Format du signal	Résolution	Format de l'image		V Sync (Hz)	3G-SDI
						YCbCr 4:2:2
						10 bits
PC	VGA	640 x 350	1,33	16:10	85	s.o.
		640 x 400			85	s.o.
		640 x 480		4:3	60	s.o.
					72	s.o.
					75	s.o.
					85	s.o.
		720 x 400	1,8	9:5	70	s.o.
					85	s.o.
	SVGA	800 x 600	1,33	4:3	60	s.o.
					72	s.o.
					75	s.o.
					85	s.o.
					120	s.o.
		832 x 624	1,33	4:3	75	s.o.
		848 x 480			60	s.o.
	XGA	1024 x 768	1,33	4:3	60	s.o.
					70	s.o.
					75	s.o.
					85	s.o.
					120	s.o.
	SXGA	1152 x 864	1,33	4:3	75	s.o.
		1152 x 870	1,32		75	s.o.
	WXGA	1280 x 768	1,67	5:3	60	s.o.
					75	s.o.
					85	s.o.
	WXGA	1280 x 800	1,6	16:10	60	s.o.
					75	s.o.
					85	s.o.
	SXGA	1280x960	1,33	4:3	60	s.o.
					85	s.o.
		1280 x 1024	1,25	5:4	60	s.o.
					75	s.o.
					85	s.o.
	WXGA	1360 x 765	1,78	16:9	60	s.o.
		1360 x 768			60	s.o.
		1366 x 768			60	s.o.
	SXGA+	1400 x 1050	1,33	4:3	60	s.o.
	WXGA+	1440 x 900	1,6	16:10	60	s.o.
					75	s.o.
					85	s.o.
	WXGA++	1600 x 900	1,78	16:9	60	s.o.
	UXGA	1600 x 1200	1,33	4:3	50	s.o.
					60	s.o.
	WSXGA+	1680 x 1050	1,6	16:10	60	s.o.
	WUXGA RB	1920 x 1200RB	1,6	16:10	50	s.o.
					60	s.o.
	2K	2560 x 1440RB	1,78	16:9	60	s.o.

INFORMATIONS SUPPLÉMENTAIRES

Type de signal	Format du signal	Résolution	Format de l'image		V Sync (Hz)	3G-SDI
						YCbCr 4:2:2
						10 bits
TV	SDTV (480i)	720 x 480	1,5	3:2	59,94	s.o.
	SDTV (480i)	720 x 480	1,5	3:2	60	s.o.
	SDTV (576i)	720 x 576	1,25	5:4	50	s.o.
	EDTV (480p)	720 x 480	1,5	3:2	59,94	s.o.
	EDTV (480p)	720 x 480	1,5	3:2	60	s.o.
	EDTV (576p)	720 x 576	1,25	5:4	50	s.o.
	HDTV (1080i)	1920 x 1080	1,78	16:9	50	s.o.
					59,94	s.o.
					60	s.o.
	HDTV (720p)	1280 x 720	1,78	16:9	50	s.o.
					59,94	s.o.
					60	s.o.
					120	s.o.
	HDTV (1080p)	1920 x 1080	1,78	16:9	23,98	s.o.
					24	s.o.
					25	s.o.
					29,97	s.o.
					30	s.o.
					50	s.o.
					59,94	s.o.
					60	s.o.
SD-SDI	SDTV (480i)	720 x 480	1,5	3:2	59,94	V
	SDTV (576i)	720 x 576	1,25	5:4	50	V
HD-SDI	HDTV (720p)	1280 x 720	1,78	16:9	50	V
					59,94	V
					60	V
	HDTV (1080i)	1920 x 1080	1,78	16:9	50	V
					59,94	V
					60	V
	HDTV (1080p)	1920 x 1080	1,78	16:9	23,98	V
					24	V
					25	V
					29,97	V
					30	V
	HDTV (1080sF)	1920 x 1080	1,78	16:9	25	V
					29,97	V
					30	V
3GA-SDI	HDTV (1080p)	1920 x 1080	1,78	16:9	50	V
					59,94	V
					60	V
3GB-SDI	HDTV (1080p)	1920x1080avec 352MIdentification dedonnées utiles	1,78	16:9	50	V
					59,94	V
					60	V
3D obligatoire	Compression detrames (1080p)	1920 x 1080	1,78	16:9	23,98	s.o.
					24	s.o.

INFORMATIONS SUPPLÉMENTAIRES

Type de signal	Format du signal	Résolution	Format de l'image		V Sync (Hz)	3G-SDI
						YCbCr 4:2:2
						10 bits
3D obligatoire	Compression de trames (720p)	1280 x 720	1,78	16:9	50	s.o.
					59,94	s.o.
					60	s.o.
	Côte-à-côte (1080i)	1920 x 1080	1,78	16:9	50	s.o.
					59,94	s.o.
					60	s.o.
	Côte-à-côte (1080p)	1920 x 1080	1,78	16:9	24	s.o.
					50	s.o.
					59,9	s.o.
					60	s.o.
	Haut et bas (720p)	1280 x 720	1,78	16:9	50	s.o.
					59,94	s.o.
					60	s.o.
	Haut et bas (1080p)	1920 x 1080	1,78	16:9	23,98	s.o.
					24	s.o.
					59,9	s.o.
					60	s.o.
Séquence images 3D	SVGA	800 x 600	1,33	4:3	120	s.o.
	XGA	1024 x 768	1,33	4:3	120	s.o.
	HDTV	1280 x 720	1,78	16:9	120	s.o.
	HDTV	1280 x 800	1,78	16:9	120	s.o.
	1080p	1920 x 1080	1,78	16:9	120	s.o.
					60	s.o.
					50	s.o.
	WUXGA	1920 x 1200	1,6	16:10	120	s.o.
					60	s.o.
4K	3840 x 2160	3840 x 2160	1,78	16:9	24	s.o.
					25	s.o.
					30	s.o.
					50	s.o.
					60	s.o.
	4096 x 2160 SMPTE	4096 x 2160	1,9	Sans objet	24	s.o.
					25	s.o.
					30	s.o.
					50	s.o.
					60	s.o.

Remarque :

• « V » signifie pris en charge et « s.o. » signifie non pris en charge.
• "RB" signifie "suppression réduite".

INFORMATIONS SUPPLÉMENTAIRES

Type de signal

Format du signal

Résolution

Format de l'image

V Sync (Hz)

HDBaseT

RVB

YCbCr 4:4:4

YCbCr 4:2:2

8 bits

10 bits

12 bits

8 bits

10 bits

12 bits

8 bits

PC

VGA

640 x 350

1,33

16:10

85

V

V

V

V

V

V

V

640 x 400

85

V

V

V

V

V

V

V

640 x 480

4:3

60

V

V

V

V

V

V

V

72

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

720 x 400

1,8

9:5

70

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

SVGA

800 x 600

1,33

4:3

60

V

V

V

V

V

V

V

72

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

120

V

V

V

V

V

V

V

832 x 624

1,33

4:3

75

V

V

V

V

V

V

V

848 x 480

60

V

V

V

V

V

V

V

XGA

1024 x 768

1,33

4:3

60

V

V

V

V

V

V

V

70

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

120

V

V

V

V

V

V

V

SXGA

1152 x 864

1,33

4:3

75

V

V

V

V

V

V

V

1152 x 870

1,32

75

V

V

V

V

V

V

V

WXGA

1280 x 768

1,67

5:3

60

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

WXGA

1280 x 800

1,6

16:10

60

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

SXGA

1280x960

1,33

4:3

60

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

1280 x 1024

1,25

5:4

60

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

WXGA

1360 x 765

1,78

16:9

60

V

s.o.

s.o.

V

s.o.

s.o.

s.o.

1360 x 768

60

V

V

V

V

V

V

V

1366 x 768

60

V

V

V

V

V

V

s.o.

SXGA+

1400 x 1050

1,33

4:3

60

V

V

V

V

V

V

V

WXGA+

1440 x 900

1,6

16:10

60

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

WXGA++

1600 x 900

1,78

16:9

60

V

V

V

V

V

V

V

UXGA

1600 x 1200

1,33

4:3

50

V

V

V

V

V

V

V

60

V

V

V

V

V

s.o.

V

WSXGA+

1680 x 1050

1,6

16:10

60

V

V

V

V

V

V

V

WUXGA RB

1920 x 1200RB

1,6

16:10

50

V

V

V

V

V

V

V

60

V

V

V

V

V

s.o.

V

INFORMATIONS SUPPLÉMENTAIRES

Type de signal

Format du signal

Résolution

Format de l'image

V Sync (Hz)

HDBaseT

RVB

YCbCr 4:4:4

YCbCr 4:2:2

8 bits

10 bits

12 bits

8 bits

10 bits

12 bits

8 bits

PC

2K

2560 x 1440RB

1,78

16:9

60

V

s.o.

s.o.

V

s.o.

s.o.

V

TV

SDTV (480i)

720 x 480

1,5

3:2

59,94

V

V

V

V

V

V

V

SDTV (480i)

720 x 480

1,5

3:2

60

V

V

V

V

V

V

V

SDTV (576i)

720 x 576

1,25

5:4

50

V

V

V

V

V

V

V

EDTV (480p)

720 x 480

1,5

3:2

59,94

V

V

V

V

V

V

V

EDTV (480p)

720 x 480

1,5

3:2

60

V

V

V

V

V

V

V

EDTV (576p)

720 x 576

1,25

5:4

50

V

V

V

V

V

V

V

HDTV (1080i)

1920 x 1080

1,78

16:9

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

HDTV (720p)

1280 x 720

1,78

16:9

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

120

V

V

V

V

V

V

V

HDTV (1080p)

1920 x 1080

1,78

16:9

23,98

V

V

V

V

V

V

V

24

V

V

V

V

V

V

V

25

V

V

V

V

V

V

V

29,97

V

V

V

V

V

V

V

30

V

V

V

V

V

V

V

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

SD-SDI

SDTV (480i)

720 x 480

1,5

3:2

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

SDTV (576i)

720 x 576

1,25

5:4

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

HD-SDI

HDTV (720p)

1280 x 720

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

HDTV (1080i)

1920 x 1080

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s{o.

s.o.

s.o.

s.o.

s.o.

s.o.

HDTV (1080p)

1920 x 1080

1,78

16:9

23,98

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

24

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

25

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

29,97

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

30

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

HDTV (1080sF)

1920 x 1080

1,78

16:9

25

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

29,97

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

30

s.o.

s.o.

s.o.

s.o.

S.O.

s.o.

s.o.

3GA-SDI

HDTV (1080p)

1920 x 1080

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

3GB-SDI

HDTV (1080p)

1920x1080avec 352MIdentificationde donnéesutiles

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o,

s.o.

s.o.

s.o.

s.o.

s.o.

INFORMATIONS SUPPLÉMENTAIRES

Type de signal

Format du signal

Résolution

Format de l'image

V Sync (Hz)

HDBaseT

RVB

YCbCr 4:4:4

YCbCr 4:2:2

8 bits

10 bits

12 bits

8 bits

10 bits

12 bits

8 bits

3D obligatoire

Compression de trames (1080p)

1920 x 1080

1,78

16:9

23,98

V

V

V

V

V

V

V

24

V

V

V

V

V

V

V

3D obligatoire

Compression de trames (720p)

1280 x 720

1,78

16:9

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

Côte-à-côte (1080i)

1920 x 1080

1,78

16:9

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

Côte-à-côte (1080p)

1920 x 1080

1,78

16:9

24

V

V

V

V

V

V

V

50

V

V

V

V

V

V

V

59,9

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

Haut et bas (720p)

1280 x 720

1,78

16:9

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

Haut et bas (1080p)

1920 x 1080

1,78

16:9

23,98

V

V

V

V

V

V

V

24

V

V

V

V

V

V

V

59,9

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

Séquence images 3D

SVGA

800 x 600

1,33

4:3

120

V

V

V

V

V

V

V

XGA

1024 x 768

1,33

4:3

120

V

V

V

V

V

V

V

HDTV

1280 x 720

1,78

16:9

120

V

V

V

V

V

V

V

HDTV

1280 x 800

1,78

16:9

120

V

V

V

V

V

V

V

1080p

1920 x 1080

1,78

16:9

120

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

50

V

V

V

V

V

V

V

WUXGA

1920 x 1200

1,6

16:10

120

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

4K

3840 x 2160

3840 x 2160

1,78

16:9

24

V

V

V

V

V

V

V

25

V

V

V

V

V

V

V

30

V

V

V

V

V

V

V

50

V

s.o.

s.o.

V

s.o.

s.o.

V

60

V

s.o.

s.o.

V

s.o.

s.o.

V

4096 x 2160 SMPTE

4096 x 2160

1,9

Sans objet

24

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

25

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

30

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

Remarque :

• « V » signifie pris en charge et « s.o. » signifie non pris en charge.
• "RB" signifie "suppression réduite".

INFORMATIONS SUPPLÉMENTAIRES

Type de signal

Format du signal

Résolution

Format de l'image

V Sync (Hz)

DisplayPort

RVB

YCbCr 4:4:4

YCbCr 4:2:2

8 bits

10 bits

12 bits

8 bits

10 bits

12 bits

8 bits

PC

VGA

640 x 350

1,33

16:10

85

V

V

V

V

V

V

V

640 x 400

85

V

V

V

V

V

V

V

640 x 480

4:3

60

V

V

V

V

V

V

V

72

V

V

V

V

V

V

s.o.

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

s.o.

720 x 400

1,8

9:5

70

V

V

V

V

V

V

s.o.

85

V

V

V

V

V

V

V

SVGA

800 x 600

1,33

4:3

60

V

V

V

V

V

V

V

72

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

120

V

V

V

V

V

V

V

832 x 624

1,33

4:3

75

V

V

V

V

V

V

s.o.

848 x 480

60

V

V

V

V

V

V

V

XGA

1024 x 768

1,33

4:3

60

V

V

V

V

V

V

s.o.

70

V

V

V

V

V

V

s.o.

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

120

V

V

V

V

V

V

V

SXGA

1152 x 864

1,33

4:3

75

V

V

V

V

V

V

V

1152 x 870

1,32

75

V

V

V

V

V

V

s.o.

WXGA

1280 x 768

1,67

5:3

60

V

V

V

V

V

V

s.o.

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

s.o.

WXGA

1280 x 800

1,6

16:10

60

V

V

V

V

V

V

s.o.

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

SXGA

1280x960

1,33

4:3

60

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

1280 x 1024

1,25

5:4

60

V

V

V

V

V

V

V

75

V

V

V

V

V

V

V

85

V

V

V

V

V

V

V

WXGA

1360 x 765

1,78

16:9

60

V

s.o.

s.o.

V

s.o.

s.o.

s.o.

1360 x 768

60

V

V

V

V

V

V

V

1366 x 768

60

V

V

V

V

V

V

V

SXGA+

1400 x 1050

1,33

4:3

60

V

V

V

V

V

V

s.o.

WXGA+

1440 x 900

1,6

16:10

60

V

V

V

V

V

V

s.o.

75

V

V

V

V

V

V

s.o.

85

V

V

V

V

V

V

V

WXGA++

1600 x 900

1,78

16:9

60

V

V

V

V

V

V

V

UXGA

1600 x 1200

1,33

4:3

50

V

V

V

V

V

V

s.o.

60

V

V

V

V

V

V

s.o.

WSXGA+

1680 x 1050

1,6

16:10

60

V

V

V

V

V

s.o.

s.o.

WUXGA RB

1920 x 1200RB

1,6

16:10

50

V

V

V

V

V

V

s.o.

60

V

V

V

V

V

V

V

INFORMATIONS SUPPLÉMENTAIRES

Type de signal

Format du signal

Résolution

Format de l'image

V Sync (Hz)

DisplayPort

RVB

YCbCr 4:4:4

YCbCr 4:2:2

8 bits

10 bits

12 bits

8 bits

10 bits

12 bits

8 bits

PC

2K

2560 x 1440RB

1,78

16:9

60

V

V

V

V

V

V

V

TV

SDTV (480i)

720 x 480

1,5

3:2

59,94

V

V

V

V

V

V

s.o.

SDTV (480i)

720 x 480

1,5

3:2

60

V

V

V

V

V

V

s.o.

SDTV (576i)

720 x 576

1,25

5:4

50

V

V

V

V

V

V

s.o.

EDTV (480p)

720 x 480

1,5

3:2

59,94

V

V

V

V

V

V

V

EDTV (480p)

720 x 480

1,5

3:2

60

V

V

V

V

V

V

V

EDTV (576p)

720 x 576

1,25

5:4

50

V

V

V

V

V

V

V

HDTV (1080i)

1920 x 1080

1,78

16:9

50

V

V

V

V

V

V

s.o.

59,94

V

V

V

V

V

V

s.o.

60

V

V

V

V

V

V

V

HDTV (720p)

1280 x 720

1,78

16:9

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

120

V

V

V

V

V

V

V

HDTV (1080p)

1920 x 1080

1,78

16:9

23,98

V

V

V

V

V

V

V

24

V

V

V

V

V

V

V

25

V

V

V

V

V

V

V

29,97

V

V

V

V

V

V

V

30

V

V

V

V

V

V

V

50

V

V

V

V

V

V

V

59,94

V

V

V

V

V

V

V

60

V

V

V

V

V

V

V

SD-SDI

SDTV (480i)

720 x 480

1,5

3:2

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

SDTV (576i)

720 x 576

1,25

5:4

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

HD-SDI

HDTV (720p)

1280 x 720

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

HDTV (1080i)

1920 x 1080

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s-o.

s.o.

s.o.

s.o.

s.o.

s.o.

HDTV (1080p)

1920 x 1080

1,78

16:9

23,98

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

24

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

25

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

29,97

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

30

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

HDTV (1080sF)

1920 x 1080

1,78

16:9

25

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

29,97

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

30

s.o.

s.o.

s.o.

s.o.

S.O.

s.o.

s.o.

3GA-SDI

HDTV (1080p)

1920 x 1080

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

3GB-SDI

HDTV (1080p)

1920x1080avec 352MIdentificationde donnéesutiles

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o,

s.o.

s.o.

s.o.

s.o.

s.o.

INFORMATIONS SUPPLÉMENTAIRES

Type de signal

Format du signal

Résolution

Format de l'image

V Sync (Hz)

DisplayPort

RVB

YCbCr 4:4:4

YCbCr 4:2:2

8 bits

10 bits

12 bits

8 bits

10 bits

12 bits

8 bits

3D obligatoire

Compression de trames (1080p)

1920 x 1080

1,78

16:9

23,98

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

24

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

Compression de trames (720p)

1280 x 720

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

Côte-à-côte (1080i)

1920 x 1080

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s-o.

s.o.

s.o.

s.o.

s.o.

s.o.

Côte-à-côte (1080p)

1920 x 1080

1,78

16:9

24

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,9

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

60

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

Haut et bas (720p)

1280 x 720

1,78

16:9

50

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

59,94

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

s.o.

Remarque :

• « V » signifie pris en charge et « s.o. » signifie non pris en charge.
• "RB" signifie "suppression réduite".

INFORMATIONS SUPPLÉMENTAIRES

Tableau EDID

VGA
Fréquence établie :	Fréquence standard :	Fréquence détaillée :
720 x 400 à 70Hz	1440 x 900 à 75Hz	1920 x 1200 à 59Hz
720 x 400 à 88Hz	1280 x 800 à 75Hz	1920 x 1080 à 60Hz
640 x 480 à 60Hz	1280 x 1024 à 60Hz
640 x 480 à 67Hz	1360 x 765 à 60Hz
640 x 480 à 72Hz	1440 x 900 à 60Hz
640 x 480 à 75Hz	1400 x 1050 à 60Hz
800 x 600 à 56Hz	1600 x 1200 à 60Hz
800 x 600 à 60Hz	1680 x 1050 à 60Hz
800 x 600 à 72Hz
800 x 600 à 75Hz
832 x 624 à 75Hz
1024 x 768 à 60Hz
1024 x 768 à 70Hz
1024 x 768 à 75Hz
1280 x 1024 à 75Hz
1152 x 870 à 75Hz

DVI
Fréquence établie :	Fréquence standard :	Fréquence détaillée :
720 x 400 à 70Hz	1024 x 768 à 120Hz	1920 x 1200 à 59Hz
720 x 400 à 88Hz	1280 x 800 à 75Hz	1920 x 1080 à 60Hz
640 x 480 à 60Hz	1280 x 1024 à 60Hz	640 x 480 à 60Hz
640 x 480 à 67Hz	1360 x 765 à 60Hz	720 x 480 à 60Hz
640 x 480 à 72Hz	800 x 600 à 120Hz	1280 x 720 à 60Hz
640 x 480 à 75Hz	1400 x 1050 à 60Hz	1920 x 1080i à 60Hz
800 x 600 à 56Hz	1600 x 1200 à 60Hz	720 x 480i à 60Hz
800 x 600 à 60Hz	1680 x 1050 à 60Hz	720 x 576 à 50Hz
800 x 600 à 72Hz		1280 x 720 à 50Hz
800 x 600 à 75Hz		1920 x 1080i à 50Hz
832 x 624 à 75Hz		720 x 576i à 50Hz
1024 x 768 à 60Hz		1920 x 1080 à 50Hz
1024 x 768 à 70Hz		1920 x 1080 à 24Hz
1024 x 768 à 75Hz		1440 x 480 à 60Hz
1280 x 1024 à 75Hz		1920 x 1080 à 25Hz
1152 x 870 à 75Hz

INFORMATIONS SUPPLÉMENTAIRES

HDMI 1.4

Fréquence établie :	Fréquence standard :	Fréquence détaillée :
720 x 400 à 70Hz	1024 x 768 à 120Hz	1920 x 1200 à 59Hz
720 x 400 à 88Hz	1280 x 800 à 75Hz	1920 x 1080 à 60Hz
640 x 480 à 60Hz	1280 x 1024 à 60Hz	640 x 480 à 60Hz
640 x 480 à 67Hz	1360 x 765 à 60Hz	720 x 480 à 60Hz
640 x 480 à 72Hz	800 x 600 à 120Hz	1280 x 720 à 60Hz
640 x 480 à 75Hz	1400 x 1050 à 60Hz	1920 x 1080i à 60Hz
800 x 600 à 56Hz	1600 x 1200 à 60Hz	720 x 480i à 60Hz
800 x 600 à 60Hz	1680 x 1050 à 60Hz	720 x 576 à 50Hz
800 x 600 à 72Hz		1280 x 720 à 50Hz
800 x 600 à 75Hz		1920 x 1080i à 50Hz
832 x 624 à 75Hz		720 x 576i à 50Hz
1024 x 768 à 60Hz		1920 x 1080 à 50Hz
1024 x 768 à 70Hz		1920 x 1080 à 24Hz
1024 x 768 à 75Hz		1440 x 480 à 60Hz
1280 x 1024 à 75Hz		1920 x 1080 à 25Hz
1152 x 870 à 75Hz		1280 x 720 à 120Hz
		1920 x 1080 à 120Hz
		3840 x 2160 à 24Hz
		3840 x 2160 à 25Hz
		3840 x 2160 à 30Hz
		4096 x 2160 à 24Hz
		4096 x 2160 à 25Hz
		4096 x 2160 à 30Hz

Remarque :

• « V » signifie pris en charge et « s.o. » signifie non pris en charge.
• "RB" signifie "suppression réduite".

INFORMATIONS SUPPLÉMENTAIRES

HDMI 2.0
Fréquence établie :	Fréquence standard :	Fréquence détaillée :
720 x 400 à 70Hz	1024 x 768 à 120Hz	1920 x 1200 à 59Hz
720 x 400 à 88Hz	1280 x 800 à 75Hz	1920 x 1080 à 60Hz
640 x 480 à 60Hz	1280 x 1024 à 60Hz	640 x 480 à 60Hz
640 x 480 à 67Hz	1360 x 765 à 60Hz	720 x 480 à 60Hz
640 x 480 à 72Hz	800 x 600 à 120Hz	1280 x 720 à 60Hz
640 x 480 à 75Hz	1400 x 1050 à 60Hz	1920 x 1080i à 60Hz
800 x 600 à 56Hz	1600 x 1200 à 60Hz	720 x 480i à 60Hz
800 x 600 à 60Hz	1680 x 1050 à 60Hz	720 x 576 à 50Hz
800 x 600 à 72Hz		1280 x 720 à 50Hz
800 x 600 à 75Hz		1920 x 1080i à 50Hz
832 x 624 à 75Hz		720 x 576i à 50Hz
1024 x 768 à 60Hz		1920 x 1080 à 50Hz
1024 x 768 à 70Hz		1920 x 1080 à 24Hz
1024 x 768 à 75Hz		1440 x 480 à 60Hz
1280 x 1024 à 75Hz		1920 x 1080 à 25Hz
1152 x 870 à 75Hz		1280 x 720 à 120Hz
		1920 x 1080 à 120Hz
		3840 x 2160 à 24Hz
		3840 x 2160 à 25Hz
		3840 x 2160 à 30Hz
		3840 x 2160 à 50Hz
		3840 x 2160 à 60Hz
		4096 x 2160 à 24Hz
		4096 x 2160 à 25Hz
		4096 x 2160 à 30Hz
		4096 x 2160 à 50Hz
		4096 x 2160 à 60Hz

Remarque :

• « V » signifie pris en charge et « s.o. » signifie non pris en charge.
• "RB" signifie "suppression réduite".

INFORMATIONS SUPPLÉMENTAIRES

Taille d'image et distance de projection

Plateforme			WUXGA (16:10)
DMD			0,96"
Objectif de projection			BX-CTA11		BX-CTA18		BX-CTA19		BX-CTA20		BX-CTA21		BX-CTA22		BX-CTA23		BX-CTA27
Spéc. de distance de projection (Grande/Télé)			0,65	0,75	0,84	1,02	1,02	1,36	1,2	1,5	1,50	2,00	2,00	4,00	4,00	7,20	7,2	10,8
Rapport de zoom			1.15x		1.2x		1.33x		1.25x		1.33x		2x		1.8x		1.5x
Distance de projection (m) (min/max)			0,67	16,51	0,90	21,97	1,10	29,29	1,34	33,39	1,64	43,51	2,10	84,86	4,25	153,79	7,80	232,60
Taille de l'écran de projection			Distance de projection (m)
Diagonale (pouce)	Hauteur (m)	Largeur (m)	Grande	Télé	Grande	Télé	Grande	Télé	Grande	Télé	Grande	Télé	Grande	Télé	Grande	Télé	Grande	Télé
50	0,67	1,08	0,67	0,78	0,90	1,10	1,10	1,46	1,34	1,67	1,64	2,18	2,10	4,24	4,25	7,69	7,80	11,69
60	0,81	1,29	0,81	0,94	1,09	1,32	1,32	1,76	1,60	2,00	1,96	2,61	2,52	5,09	5,10	9,23	9,35	14,02
70	0,94	1,51	0,95	1,11	1,27	1,54	1,54	2,05	1,87	2,34	2,29	3,05	2,94	5,94	5,96	10,77	10,89	16,34
80	1,08	1,72	1,10	1,27	1,45	1,76	1,76	2,34	2,14	2,67	2,62	3,48	3,36	6,79	6,81	12,30	12,44	18,67
90	1,21	1,94	1,24	1,44	1,63	1,98	1,98	2,64	2,40	3,00	2,95	3,92	3,78	7,64	7,66	13,84	13,98	20,99
100	1,35	2,15	1,38	1,61	1,81	2,20	2,20	2,93	2,67	3,34	3,27	4,35	4,20	8,49	8,51	15,38	15,53	23,32
110	1,48	2,37	1,53	1,77	1,99	2,42	2,42	3,22	2,94	3,67	3,60	4,79	4,62	9,34	9,36	16,92	17,08	25,65
120	1,62	2,58	1,67	1,94	2,17	2,64	2,64	3,52	3,21	4,01	3,93	5,22	5,04	10,18	10,21	18,45	18,62	27,97
130	1,75	2,80	1,81	2,10	2,35	2,86	2,86	3,81	3,47	4,34	4,26	5,66	5,46	11,03	11,06	19,99	20,17	30,30
140	1,88	3,02	1,96	2,27	2,53	3,08	3,08	4,10	3,74	4,67	4,58	6,09	5,88	11,88	11,91	21,53	21,72	32,62
150	2,02	3,23	2,10	2,43	2,71	3,30	3,30	4,39	4,01	5,01	4,91	6,53	6,30	12,73	12,76	23,07	23,26	34,95
160	2,15	3,45	2,24	2,60	2,89	3,52	3,52	4,69	4,27	5,34	5,24	6,96	6,72	13,58	13,61	24,61	24,81	37,27
170	2,29	3,66	2,39	2,77	3,08	3,73	3,73	4,98	4,54	5,68	5,57	7,40	7,14	14,43	14,46	26,14	26,36	39,60
180	2,42	3,88	2,53	2,93	3,26	3,95	3,95	5,27	4,81	6,01	5,89	7,83	7,56	15,28	15,31	27,68	27,90	41,92
190	2,56	4,09	2,67	3,10	3,44	4,17	4,17	5,57	5,07	6,34	6,22	8,27	7,98	16,12	16,17	29,22	29,45	44,25
200	2,69	4,31	2,82	3,26	3,62	4,39	4,39	5,86	5,34	6,68	6,55	8,70	8,40	16,97	17,02	30,76	31,00	46,57
250	3,37	5,38	3,53	4,09	4,52	5,49	5,49	7,32	6,68	8,35	8,18	10,88	10,50	21,22	21,27	38,45	38,73	58,20
300	4,04	6,46	4,25	4,92	5,43	6,59	6,59	8,79	8,01	10,02	9,82	13,05	12,60	25,46	25,52	46,14	46,46	69,83
350	4,71	7,54	4,97	5,75	6,33	7,69	7,69	10,25	9,35	11,68	11,46	15,23	14,70	29,70	29,78	53,83	54,19	81,45
400	5,38	8,62	5,68	6,58	7,24	8,79	8,79	11,72	10,68	13,35	13,10	17,40	16,80	33,95	34,03	61,52	61,93	93,08
450	6,06	9,69	6,40	7,40	8,14	9,89	9,89	13,18	12,02	15,02	14,73	19,58	18,90	38,19	38,29	69,21	69,66	104,71
500	6,73	10,77	7,12	8,23	9,05	10,98	10,98	14,65	13,35	16,69	16,37	21,75	21,00	42,43	42,54	76,89	77,39	116,33
550	7,40	11,85	7,84	9,06	9,95	12,08	12,08	16,11	14,69	18,36	18,01	23,93	23,10	46,68	46,79	84,58	85,12	127,96
600	8,08	12,92	8,55	9,89	10,86	13,18	13,18	17,58	16,03	20,03	19,64	26,11	25,20	50,92	51,05	92,27	92,86	139,59
650	8,75	14,00	9,27	10,72	11,76	14,28	14,28	19,04	17,36	21,70	21,28	28,28	27,30	55,16	55,30	99,96	100,59	151,21
700	9,42	15,08	9,99	11,54	12,67	15,38	15,38	20,51	18,70	23,37	22,92	30,46	29,40	59,40	59,56	107,65	108,32	162,84
750	10,10	16,15	10,70	12,37	13,57	16,48	16,48	21,97	20,03	25,04	24,55	32,63	31,50	63,65	63,81	115,34	116,05	174,47
800	10,77	17,23	11,42	13,20	14,47	17,58	17,58	23,43	21,37	26,71	26,19	34,81	33,60	67,89	68,06	123,03	123,79	186,10
850	11,44	18,31	12,14	14,03	15,38	18,67	18,67	24,90	22,70	28,38	27,83	36,98	35,70	72,13	72,32	130,72	131,52	197,72
900	12,12	19,39	12,85	14,86	16,28	19,77	19,77	26,36	24,04	30,05	29,47	39,16	37,80	76,38	76,57	138,41	139,25	209,35
950	12,79	20,46	13,57	15,69	17,19	20,87	20,87	27,83	25,37	31,72	31,10	41,33	39,90	80,62	80,83	146,10	146,98	220,98
1000	13,46	21,54	14,29	16,51	18,09	21,97	21,97	29,29	26,71	33,39	32,74	43,51	42,00	84,86	85,08	153,79	154,72	232,60

Remarque : Si l'écran est plus grand que 300 pouces, il se peut que le texte fin et les images ne s'affichent pas clairement.

INFORMATIONS SUPPLÉMENTAIRES

Distance de projection

La distance entre le projecteur et l'écran détermine la taille approximative de l'image. Plus le projecteur est éloigné de l'écran, plus l'image projetée sera grande. La taille de l'image varie également en fonction du format d'image, du zoom et d'autres paramètres.

Plage de décalage de l'objectif motorisé

Objectif de projection	Plage de décalage de l'objectif optique		Plage de décalage mécanique
	ΔHo	ΔVo	Max. de ΔHm	Max. de ΔVm
BX-CTA18, BX-CTA19	11%	27%	50%	120%

V : Hauteur de l'image projetée

H : Largeur de l'image projetée

□ Image projetée

Lorsque l'objectif est déplacé au-delà de la plage de fonctionnement décrite, les bords de l'écran peuvent devenir plus sombres ou les images peuvent devenir floues.
L'objectif ne peut pas être déplacé vers cette zone par le contrôle du système. ( H_mc : 23%, V_mc : 0%)

Remarque : Le calcul se base sur 1/2 de largeur d'image et 1/2 de hauteur d'image.

Objectif de projection	Plage de décalage de l'objectif optique		Plage de décalage mécanique
	ΔHo	ΔVo	Max. de ΔHm	Max. de ΔVm
BX-CTA11	48%	102%	50%	120%

V : Hauteur de l'image projetée

H : Largeur de l'image projetée

□ Image projetée

Lorsque l'objectif est déplacé au-delà de la plage de fonctionnement décrite, les bords de l'écran peuvent devenir plus sombres ou les images peuvent devenir floues.

Remarque :

• Le calcul se base sur 1/2 de largeur d'image et 1/2 de hauteur d'image.
• La précision de décalage de l'objectif est de 0,5 pixel par pas.

INFORMATIONS SUPPLÉMENTAIRES

Objectif de projection	Plage de décalage de l'objectif optique		Plage de décalage mécanique
	Ho	Vo	Max. de Hm	Max. de Vm
BX-CTA20, BX-CTA21,BX-CTA22, BX-CTA23,BX-CTA27	50%	120%	50%	120%

V : Hauteur de l'image projetée

H : Largeur de l'image projetée

□ Image projetée

Lorsque l'objectif est déplacé au-delà de la plage de fonctionnement décrite, les bords de l'écran peuvent devenir plus sombres ou les images peuvent devenir floues.

Remarque : Le calcul se base sur 1/2 de largeur d'image et 1/2 de hauteur d'image.

INFORMATIONS SUPPLÉMENTAIRES

Dimensions du projecteur et installation au plafond

Si vous souhaitez utiliser un autre dispositif de fixation au plafond, assurez-vous que les vis utilisées pour fixer le projecteur au support sont conformes aux spécifications suivantes :

• Type de vis : M8*1.25P x4
• MIN. 10mm - MAX. 15mm
• Couple de serrage : 55Kgf-cm\~60Kgf-cm

Objectif	Dims. X
BX-CTA11	132,1
BX-CTA18	103,1
BX-CTA19	56,5
BX-CTA20	106,868
BX-CTA21	92,1
BX-CTA22	126,309
BX-CTA23	151,281
BX-CTA27	223,15

Dimensions en millimètres

Avertissement :

• Si vous achetez une monture de plafond d'un tiers, veuillez vous assurer d'utiliser la taille de vis correcte. La taille de vis dépendra de l'épaisseur de la plaque de montage.
  • Veillez à maintenir un espace d'au moins 10 mm (1 cm) entre le plafond et le bas du projecteur.
  • Eviter d'installer le projecteur près d'une source chaude.
  • Veuillez noter que tout dommage résultant d'une mauvaise installation annulera la garantie.

INFORMATIONS SUPPLÉMENTAIRES

Codes télécommande

Touche Lé-gende	Touche Position	Format répété	Adresse		Données		Description
			Octet 1	Octet 2	Octet 3	Octet 4
ON (1)	1	F1	32	CD	2	FD	Appuyez pour allumer le projecteur.
OFF (2)	2	F1	32	CD	2E	D1	Appuyez pour éteindre le projecteur.
1	3	F1	32	CD	72	8D	Utilisez comme le chiffre « 1 » du pavé numérique.
2	4	F1	32	CD	73	8C	Utilisez comme le chiffre « 2 » du pavé numérique.
3	5	F1	32	CD	74	8B	Utilisez comme le chiffre « 3 » du pavé numérique.
4	6	F1	32	CD	75	8A	Utilisez comme le chiffre « 4 » du pavé numérique.
5	7	F1	32	CD	77	88	Utilisez comme le chiffre « 5 » du pavé numérique.

INFORMATIONS SUPPLÉMENTAIRES

Touche Lé-gende	Touche Position	Format répété	Adresse		Données		Description
			Octet 1	Octet 2	Octet 3	Octet 4
6	8	F1	32	CD	78	87	Utilisez comme le chiffre « 6 » du pavé numérique.
7	9	F1	32	CD	79	86	Utilisez comme le chiffre « 7 » du pavé numérique.
8	10	F1	32	CD	80	7F	Utilisez comme le chiffre « 8 » du pavé numérique.
9	11	F1	32	CD	81	7E	Utilisez comme le chiffre « 9 » du pavé numérique.
Info (i)	12	F1	32	CD	82	7D	Appuyez pour afficher les informations de l'image source.
0	13	F1	32	CD	25	DA	Utilisez comme le chiffre « 0 » du pavé numérique.
ID	14	F1	32	CD	A7	58	Appuyez pour définir l'identification à distance.Veuillez consulter « Configuration du code d'identification de la télécommande » à la page 26.
Automatique	15	F1	32	CD	4	FB	Appuyez pour synchroniser automatiquement le projecteur sur la source d'entrée.
Saisissez	16	F1	32	CD	18	E7	Appuyez pour sélectionner un signal d'entrée.
HAUT (▲)	17	F1	32	CD	0F	F0	Appuyez pour sélectionner des éléments ou faire des ajustements à la sélection.
GAUCHE (◄)	18	F1	32	CD	11	EE	Appuyez pour sélectionner des éléments ou faire des ajustements à la sélection.
Entrée	19	F1	32	CD	14	EB	Appuyez pour confirmer la sélection de l'élément.
DROITE (►)	20	F1	32	CD	10	EF	Appuyez pour sélectionner des éléments ou faire des ajustements à la sélection.
BAS (▼)	21	F1	32	CD	12	ED	Appuyez pour sélectionner des éléments ou faire des ajustements à la sélection.
Menu	22	F1	32	CD	0E	F1	Appuyez pour afficher les menus d'affichage à l'écran du projecteur.
Quitter	23	F1	32	CD	2A	D5	Appuyez pour retourner au menu précédent ou quitter le menu si vous êtes au début du menu.
Mode	24	F1	32	CD	5	FA	Appuyez pour sélectionner le mode d'affichage prédéfini.
Lumin.	25	F1	32	CD	28	D7	Appuyez pour ajuster le niveau de lumière dans l'image.
Contr.	26	F1	32	CD	29	D6	Appuyez pour ajuster la différence entre les parties sombres et claires.
Motif	27	F1	32	CD	58	A7	Appuyez pour afficher un motif de test.
Déplacement de l'objectif◄	28	F1	32	CD	41	BE	Appuyez pour ajuster la position de l'image horizontalement.
Déplacement de l'objectif ►	29	F1	32	CD	42	BD
Mise au point▲	30	F1	32	CD	86	79	Appuyez pour ajuster la mise au point pour améliorer la clarté de l'image comme désiré.
Déplacement de l'objectif ▲	31	F1	32	CD	34	CB	Appuyez pour ajuster la position de l'image verticalement.
Déplacement de l'objectif ▼	32	F1	32	CD	32	CD	Appuyez pour ajuster la position de l'image verticalement.
Mise au point▼	33	F1	32	CD	26	D9	Appuyez pour ajuster la mise au point pour améliorer la clarté de l'image comme désiré.

INFORMATIONS SUPPLÉMENTAIRES

Touche Lé-gende	Touche Position	Format répété	Adresse		Données		Description
			Octet 1	Octet 2	Octet 3	Octet 4
Trapèze ☐	34	F1	32	CD	87	78	Appuyez pour ajuster la correction de distorsion horizontale.
Trapèze ☐	35	F1	32	CD	51	AE	Appuyez pour ajuster la correction de distorsion horizontale.
Zoom ☒	36	F1	32	CD	52	AD	Appuyez pour ajuster le zoom pour obtenir la taille d'image désirée.
Trapèze ☐	37	F1	32	CD	53	AC	Appuyez pour ajuster la correction de distorsion verticale.
Trapèze ☐	38	F1	32	CD	54	AB	Appuyez pour ajuster la correction de distorsion verticale.
Zoom ☒	39	F1	32	CD	55	AA	Appuyez pour ajuster le zoom pour obtenir la taille d'image désirée.
Obturateur (Muet AV)	40	F1	32	CD	56	A9	Appuyez pour masquer/afficher à nouveau l'image à l'écran.
Utilisateur 1	41	F1	32	CD	57	A8	Appuyez pour attribuer les fonctions utilisateur. Veuillez consulter « Configuration Télécommande » à la page 71.
Utilisateur 2	42	F1	32	CD	27	D8	Appuyez pour attribuer les fonctions utilisateur. Veuillez consulter « Configuration Télécommande » à la page 71.

INFORMATIONS SUPPLÉMENTAIRES

Guide de dépannage

Si vous avez des problèmes avec le projecteur, référez-vous aux informations suivantes. Si des problèmes persistent, contactez votre revendeur régional ou le centre de service.

Problèmes d'Image

Aucune image n'apparaît à l'écran

• Assurez-vous que tous les câbles et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section Configuration et installation.
• Assurez-vous que les broches des connecteurs ne sont pas tordues ou cassées.
• Assurez-vous que la fonction Obturateur (Muet AV) est désactivée.

L'image est floue

• Appuyez sur le bouton Mise au point ▲ ou Mise au point ▼ de la télécommande ou du clavier du projecteur pour régler la mise au point jusqu'à ce que l'image soit nette et claire.
  • Assurez-vous que l'écran de projection se trouve à la bonne distance du projecteur. (Veuillez consulter « Taille d'image et distance de projection » à la page 99 ).

L'image est étirée lors de l'affichage du DVD 16:10

• Lorsque vous regardez un DVD anamorphique ou un DVD 16:10, le projecteur affichera la meilleure image au format 16:10 sur le côté du projecteur.
  • Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur.
  • Veuillez configurer le format d'affichage sur le rapport d'aspect 16:10 (large) sur votre lecteur DVD.

L'image est trop petite ou trop grande

• Appuyez sur le bouton Zoom ⭕ ou Zoom ⭕ de la télécommande ou du clavier projecteur pour ajuster la taille de l'image projetée.
  • Rapprochez ou éloignez le projecteur de l'écran.
  • Dans le menu OSD, sélectionnez Affichage > Format de l'image pour changer le rapport d'aspect.

Les bords de l'image sont inclinés :

• Si possible, repositionnez le projecteur de manière à ce qu'il soit centré par rapport à l'écran et au-dessous de celui-ci.
  • Appuyez sur les boutons Trapèze □/□/□□ sur la télécommande pour ajuster la forme de l'écran.

L'image est renversée

- À partir du menu OSD, sélectionnez Paramètres Appareil > Projection > Arrière inverser l'image pour pouvoir projeter depuis l'arrière d'un écran transparent.

Problèmes de configuration de l'image active

Si les résultats de l'étalonnage basé sur la caméra ne sont pas conformes aux attentes, vérifiez les conditions suivantes :

• Seule la projection frontale et le mode portrait sont disponibles.
- Les fonctions du menu Configuration de l'image active sont disponibles pour les projections de 120 à 300 pouces uniquement.
- Évitez d'installer une lumière forte ou une surface réfléchissante entre la vue de la caméra et l'image projetée.
- Si un message d'erreur apparaît pendant l'étalonnage, veuillez consulter le « Guide de dépannage de la caméra » ou contacter Optoma pour obtenir de l'aide.

INFORMATIONS SUPPLÉMENTAIRES

Autre problèmes

Le projecteur arrête de répondre aux commandes

- Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 20 secondes avant de reconnecter l'alimentation.

Problèmes liés à la télécommande

Si la télécommande ne fonctionne pas

• Vérifiez que l'angle de fonctionnement de la télécommande est pointé à ±30° horizontalement ou ±20° verticalement par rapport aux récepteurs IR du projecteur.
  • Assurez-vous qu'il n'y aucun obstacle entre la télécommande et le projecteur. Placez-vous à moins de 10 m (32,8 pieds) du projecteur.
  • Assurez-vous que les piles sont insérées correctement.
• Remplacer les piles quand elles sont mortes.

INFORMATIONS SUPPLÉMENTAIRES

Indicateurs d'état LED

1. Éclairage
2. Status
3. AV muet

Les voyants DEL d'état sont situés à l'arrière du projecteur. Chaque voyant DEL est décrit ci-dessous.

Message	Éclairage			Status			AV muet
	Vert	Orange	Rouge	Vert	Orange	Rouge	Vert	Orange
État de veille
Mise sous tension (Préchauffage)					Clignotante
Sous tension et diode laser allumée	Allumé			Allumé			Allumé
Hors tension (Refroidissement)					Clignotante
Sourdine AV désactivée (image affichée)	Allumé			Allumé			Allumé
Sourdine AV activée (image toute noire)	Allumé			Allumé				Allumé
Communication/ Fonctionnement du projecteur	Allumé			Clignotante			Allumé
Mise à niveau du firmware				Clignotante	Clignotante
Burnin	Allumé			Allumé			Allumé
Préréglages d'usine			Allumé	Allumé
Erreur (Surchauffe)						Allumé
Erreur (Panne de ventilateur)						Clignotante
Erreur (Échec de mise en roue chromatique)						Clignotante

Remarque : LED de clavier (Touche d'alimentation) reste rouge fixe pour le mode veille.

INFORMATIONS SUPPLÉMENTAIRES

Spécifications

Optique	Description
Résolution	WUXGA (1920 x 1200)
Objectif	Fonctions zoom/mise au point et déplacement objectif complet
Taille de l'image (diagonale)	50”~500”
Distance de projection	Reportez-vous à la spécification « Distance de projection » dans « Taille d'image et distance de projection » à la page 99.

Électrique	Description
Entrées	2 x entrées HDMI (version 2.0) (avec vis de verrouillage)1 x DisplayPort 1.2a1 x DVI-D1 x Entrée VGA1 x HDBaseT1 x Entrée 3G-SDI1 x entrée 3D SYNC
Sorties	1 x sortie HDMI (version 2.0) (avec vis de verrouillage)1 x Sortie 3G-SDI1 x sortie 3D SYNC
Port de contrôle	2 x RS232 (D-sub 9 broches) (Contrôle PC)2 x entrée/sortie câblée (prise jack 3,5 mm) (entrée/sortie à distance)1 x déclencheur 12 V (prise téléphonique de 3,5 mm / Noire)1 x USB type A (5V/0,5A)1 x RJ-45 (LAN)2 x récepteurs infrarouges (avant / haut)
Alimentation requise	100-240V~, 50/60Hz, 16A200-240V~, 50/60Hz, 8A

Caractéristiques mécaniques	Description
Orientation d'installation	Rotation sur 360°, sans restriction
Dimensions	650 (L) x 682 (P) x 300,9 (H) mm (sans objectif, avec pieds)650 (L) x 682 (P) x 251 (H) mm (sans objectif, sans pieds)
Conditions environnementales	En fonctionnement : Entre 0 et 50 °C (entre 32 et 122 °F ) ; entre 10 et 85 % HR, sans condensationStockage : Entre -10 et 60 °C (entre 14 et 140 °F ) ; entre 5 et 90 % HR, sans condensationRemarque: Si la température est supérieure à 40 °C (104 °F) ou si l'altitude est supérieure à 5000 pieds, le système diminue la luminosité de sortie pour permettre le fonctionnement normal du projecteur.

Remarque : Toutes les spécifications sont soumises à modification sans préavis.

INFORMATIONS SUPPLÉMENTAIRES

Instructions de contrôle manuel de la déformation

1. Le paramètre Contrôle de déformation/mélange doit être réglé sur l'option OSD. Étapes : Menu -> Afficher-> Correction géométrique -> Contrôle de déformation-> Avancé.
2. Changer la couleur de la grille peut aider à distinguer les lignes de couleur de la grille sur chaque projecteur lorsque vous terminez le réglage de la déformation. Les options de couleur de la grille déformation/mélange sont : Vert (défaut), Magenta, Rouge et Cyan. Étapes : Menu -> Afficher -> Correction géométrique -> Déformation avancée -> Couleur de grille.

1. Régler la taille de dépassement de chevauchement. Étapes : Menu -> Afficher -> Correction géométrique -> Déformation avancée-> Largeur de mélange. Les options et la plage effective de la taille de chevauchement sont les suivantes :

3.1 Installez les projecteurs et réglez ensuite la taille du chevauchement en fonction du chevauchement réel de la projection.

A. Assurez-vous que la taille du chevauchement est inférieure à la taille de la projection réelle.
B. Allumer l'écran de largeur de mélange pour tous les projecteurs permet de déterminer la plage de chevauchement effective.

Voir ci-dessous les paramètres pour un affichage de 1x2 à titre d'exemple, et suivez les étapes ci-dessous :

3.2 Ajustez d'abord la taille de chevauchement de la limite droite du projecteur gauche.

A. Le côté gauche de la zone de chevauchement se déplacera en même temps que les valeurs du paramètre de mélange. La zone de chevauchement est indiquée par un carré de couleur claire.

INFORMATIONS SUPPLÉMENTAIRES

B. Ajustez la taille du chevauchement jusqu'à ce que le côté gauche de la zone de chevauchement du projecteur gauche ne dépasse pas la limite gauche du projecteur droit.

3.3 Ajustez la taille du chevauchement de la limite gauche du projecteur droit.

A. Le côté droit de la zone de chevauchement se déplacera en même temps que les valeurs du paramètre du mélange. La zone de chevauchement est indiquée par un carré de couleur claire.
B. Ajustez la valeur du paramètre de mélange à la même valeur que la taille de chevauchement de la limite droite du projecteur gauche.
C. Assurez-vous que le côté droit de la zone de chevauchement ne dépasse pas la limite droite du projecteur gauche.
D. Si ce n'est pas le cas, réduisez la valeur du paramètre de mélange jusqu'à ce que le résultat corresponde à la condition de l'étape C.
E. Si la valeur du paramètre de mélange du projecteur droit est inférieure à celle du projecteur gauche, ajustez la valeur du projecteur gauche à la même valeur que celle du projecteur droit.

1. Utilisez les points de grille et l'intérieur de déformation pour compléter l'étalonnage de la déformation.

A. Les options de points de grille incluent : 2x2 (défaut), 3x3, 5x5, 9x9 et 17x17.

Remarque :

1. Utilisez les boutons , , ou pour sélectionner le point de grille.
2. Appuyez sur le bouton Entrer pour sélectionner le point.
3. Appuyez ensuite sur les boutons , , ou pour décaler l'emplacement du point sélectionné.
4. Appuyez sur ← pour revenir à la page précédente.

INFORMATIONS SUPPLÉMENTAIRES

B. Déformation interne : Activez / désactivez la commande de déformation interne.

Remarque : La déformation interne ne prend pas en charge les points de grille 2x2.

C. La zone de chevauchement est divisée en quatre parties égales dans le schéma de chaîne.
D. Utilisez le réglage de déformation pour aligner les lignes de la grille de chevauchement avec les deux projecteurs afin de terminer le mélange manuel. Suivez les étapes suivantes :

(1) Sélectionnez le point de grille 2x2 et alignez la limite des projecteurs avec le côté des zones de chevauchement.
(2) En fonction de la situation d'installation, sélectionnez les points de grille 3x3, 5x5, 9x9 ou 17x17 pour ajuster la ligne de grille.
(3) Activez la déformation interne pour ajuster la grille intérieure.
(4) Toutes les lignes de la grille sont alignées. Appuyez sur le bouton « Quitter » pour quitter la grille de motif ; le réglage manuel du mélange est maintenant terminé.

1. Lorsque les lignes de la grille sont déformées de droite à courbe, les lignes de la grille peuvent être déformées ou irrégulières. Pour éviter ceci, les utilisateurs peuvent ajuster la netteté de la déformation pour flouter ou accentuer le bord des images.

INFORMATIONS SUPPLÉMENTAIRES

Liste des Fonctions du Protocole RS232

Débit en bauds : 115200 (par défaut, suivant le réglage de l'utilisateur)

Bits de Données : 8

Parité : Aucun

Bits d'Arrêt : 1

Contrôle de Flux : Aucun

UART16550 FIFO : Désactiver

■ Write Command

~	X	X	X	X	X		n	CR
Lead Code	Projector ID		Command			space	variable	carriage return
Prefix	00~99(Default: 00)		000~999				0~9999	suffix

■ Read Command

~	X	X	X	X	X		n	CR
Lead Code	Projector ID		Command			space	variable	carriage return
Prefix	00~99(Default: 00)		000~999				0~9999	suffix

Response Format

Remarque : Un suit toutes les commandes ASCII, 0D est le code HEX pour en code ASCII.

INFORMATIONS SUPPLÉMENTAIRES

Menu principal : Image

Level 2

Level 3

Level 4

Level 5

Option / Value

Step

User Data

Write Command

Read Command

Command

Response

Command

Response

CMD

Set Para.

Fail

Pass

CMD

Value

Fail

Pass

Picture Mode

[None]

●

~XX123

1

F

O k 0

Presentation

~XX20

1

F

P

~XX123

1

F

O k 1

Bright

~XX20

2

F

P

~XX123

1

F

O k 2

Super Bright (Depends on model)

~XX20

23

F

P

~XX123

1

F

O k 23

Cinema

~XX20

3

F

P

~XX123

1

F

O k 3

HDR

~XX20

21

F

P

~XX123

1

F

O k 21

sRGB

~XX20

4

F

P

~XX123

1

F

O k 4

DICOM SIM.

~XX20

13

F

P

~XX123

1

F

O k 10

Blending

~XX20

19

F

P

~XX123

1

F

O k 19

3D

~XX20

9

F

P

~XX123

1

F

O k 9

2D High Speed

~XX20

18

F

P

~XX123

1

F

O k 18

User

~XX20

6,26,30~37

F

P

~XX123

1

F

O k 6,26,30~37

Dynamic Range

HDR

Off

●

~XX565

0

F

P

Auto

~XX565

1

F

P

HDR Picture Mode

Bright

●

~XX566

0

F

P

Standard

~XX566

1

F

P

Film

~XX566

2

F

P

Detail

~XX566

3

F

P

Brightness

0-100

1

●

~XX21

0~100

F

P

~XX125

1

F

O k 0~100

Contrast

0-100

1

●

~XX22

0~100

F

P

~XX126

1

F

O k 0~100

Sharpness

1 - 15

1

●

~XX23

1~15

F

P

Gamma

Film

●

~XX35

1

F

P

Graphics

~XX35

3

F

P

Standard(2.2)

~XX35

4

F

P

Vivid

~XX35

21

F

P

3D

~XX35

9

F

P

Blackboard

~XX35

10

F

P

DICOM SIM.

~XX35

11

F

P

1.8

~XX35

5

F

P

2.0

~XX35

6

F

P

2.4

~XX35

12

F

P

2.6

~XX35

8

F

P

Dynamic Contrast

Dynamic Black

Off

●

~XX191

0

F

P

On

~XX191

1

F

P

Speed

1-15

1

●

~XX253

1~15

F

P

Strength

0-3

1

●

~XX254

0~3

F

P

Level

50%-100%

1%

●

~XX255

50~100

F

P

Extreme Black

Off

●

~XX218

0

F

P

On

~XX218

1

F

P

AV Mute Timer

0.0s-10.0s

0.5s

●

~XX256

0~20

F

P

Black Signal Level

0-5

1

●

~XX257

0~5

F

P

Color Settings

Color

0-100

1

●

~XX45

0~100

F

P

Tint

0-100

1

●

~XX44

0~100

F

P

Color Temperature

Warm

●

~XX36

4

F

P

~XX128

1

F

O k 3

Standard

~XX36

1

F

P

~XX128

1

F

O k 0

Cool

~XX36

2

F

P

~XX128

1

F

O k 1

White Balance

Red Gain

0-100

1

●

~XX24

0~100

F

P

Green Gain

0-100

1

●

~XX25

0~100

F

P

Blue Gain

0-100

1

●

~XX26

0~100

F

P

Red Offset

0-100

1

●

~XX27

0~100

F

P

Green Offset

0-100

1

●

~XX28

0~100

F

P

INFORMATIONS SUPPLÉMENTAIRES

Level 2

Level 3

Level 4

Level 5

Option / Value

Step

User Data

Write Command

Read Command

Command

Response

Command

Response

CMD

Set Para.

Fail

Pass

CMD

Value

Fail

Pass

Blue Offset

0-100

1

●

~XX29

0~100

F

P

White Enhancement

0-10

1

●

~XX34

0~10

F

P

Color Space

Auto

●

~XX37

1

F

P

RGB (0-255)

~XX37

2

F

P

RGB (16-235)

~XX37

4

F

P

REC709

~XX37

5

F

P

REC601

~XX37

6

F

P

Color Matching

Auto Test Pattern

Off

●

~XX411

0

F

P

On

~XX411

1

F

P

Red

Hue

0-254

1

●

~XX327

0-254

F

P

Saturation

0-254

1

~XX333

0-254

F

P

Luminance

0-254

1

~XX339

0-254

F

P

Green

Hue

0-254

1

●

~XX328

0-254

F

P

Saturation

0-254

1

~XX334

0-254

F

P

Luminance

0-254

1

~XX340

0-254

F

P

Blue

Hue

0-254

1

●

~XX329

0-254

F

P

Saturation

0-254

1

~XX335

0-254

F

P

Luminance

0-254

1

~XX341

0-254

F

P

Cyan

Hue

0-254

1

●

~XX330

0-254

F

P

Saturation

0-254

1

~XX336

0-254

F

P

Luminance

0-254

1

~XX342

0-254

F

P

Magenta

Hue

0-254

1

●

~XX332

0-254

F

P

Saturation

0-254

1

~XX338

0-254

F

P

Luminance

0-254

1

~XX344

0-254

F

P

Yellow

Hue

0-254

1

●

~XX331

0-254

F

P

Saturation

0-254

1

~XX337

0-254

F

P

Luminance

0-254

1

~XX343

0-254

F

P

White

Red

0-254

1

●

~XX345

0-254

F

P

Green

0-254

1

~XX346

0-254

F

P

Blue

0-254

1

~XX347

0-254

F

P

Reset

X

~XX215

1

F

P

Wall Color

Off

●

~XX506

0

F

P

Blackboard

~XX506

1

F

P

Light Yellow

~XX506

7

F

P

Light Green

~XX506

3

F

P

Light Blue

~XX506

4

F

P

Pink

~XX506

5

F

P

Gray

~XX506

6

F

P

3D Setup

3D Mode

Off

●

~XX230

4

F

P

Active 3D

~XX230

0

F

P

Passive 3D

~XX230

5

F

P

3D Format

Auto

●

~XX405

0

F

P

Frame Packing

~XX405

7

F

P

Side by Side

~XX405

1

F

P

Top and Bottom

~XX405

2

F

P

Frame Sequential

~XX405

3

F

P

3D Tech

DLP-link

●

~XX230

1

F

P

3D Sync

~XX230

3

F

P

3D-2D

3D

●

~XX400

0

F

P

L

~XX400

1

F

P

R

~XX400

2

F

P

Level 2

Level 3

Level 4

Level 5

Option / Value

Step

User Data

Write Command

Read Command

Command

Response

Command

Response

CMD

Set Para.

Fail

Pass

CMD

Value

Fail

Pass

3D Sync Out

To Emitter

●

~XX232

0

F

P

To Next Projector

~XX232

1

F

P

3D Invert

Off

●

~XX231

0

F

P

On

~XX231

1

F

P

Frame Delay

1-200

1

●

~XX233

1~200

F

P

Reset

X

~XX234

1

F

P

Save to User

X

~XX424

1

F

P

Apply to User

User-Presentation

X

~XX20

31

F

P

~XX123

1

F

O k 31

User-Bright

~XX20

32

F

P

~XX123

1

F

O k 32

User-Super Bright

~XX20

30

F

P

~XX123

1

F

O k 30

User-Cinema

~XX20

33

F

P

~XX123

1

F

O k 33

User-HDR

~XX20

26

F

P

~XX123

1

F

O k 26

User-sRGB

~XX20

34

F

P

~XX123

1

F

O k 34

User-DICOM SIM.

~XX20

35

F

P

~XX123

1

F

O k 35

User-Blending

~XX20

36

F

P

~XX123

1

F

O k 36

User-3D

~XX20

6

F

P

~XX123

1

F

O k 6

User-2D High Speed

~XX20

37

F

P

~XX123

1

F

O k 37

Reset

X

~XX509

1

F

P

Remarque : Certaines commandes ne sont pas prises en charge, cela dépend des modèles.

INFORMATIONS SUPPLÉMENTAIRES

Menu principal : Affichage

Level 2

Level 3

Level 4

Level 5

Level 6

Option / Value

Step

User Data

Write Command

Read Command

Command

Response

Command

Response

CMD

SPACE

Set Para.

Fail

Pass

CMD

SPACE

Value

Fail

Aspect Ratio

Auto

●

~XX60

7

F

P

~XX127

1

F

O k 7

4:3

~XX60

1

F

P

~XX127

1

F

O k 1

16:9

~XX60

2

F

P

~XX127

1

F

O k 2

16:10

~XX60

3

F

P

~XX127

1

F

O k 3

LBX

~XX60

5

F

P

~XX127

1

F

O k 5

Native

~XX60

6

F

P

~XX127

1

F

O k 6

Digital Zoom

Proportional

Off

●

~XX364

0

F

P

On

~XX364

1

F

P

Horizontal

50%-400%

1

●

~XX504

50~400

F

P

Vertical

50%-400%

1

●

~XX505

50~400

F

P

Horizontal Shift

0-100

1

●

~XX365

0~100

F

P

Vertical Shift

0-100

1

●

~XX366

0~100

F

P

Reset

X

~XX364

9

F

P

Image Shift

H. Position

0-100

1

●

~XX63

0~100

F

P

V. Position

0-100

1

●

~XX64

0~100

F

P

Reset

X

~XX172

1

F

P

Geometric Correction

Warp Control

Basic

●

~XX142

1

F

P

Advanced

~XX142

5

F

P

AP

~XX142

2

F

P

Basic Warp

Keystone

Horizontal

0-40

1

X

~XX65

0~40

F

P

~XX543

4

F

O k 0~40

Vertical

0-40

1

~XX66

0~40

F

P

~XX543

3

F

O k 0~40

Pincushion

Horizontal

0-100

1

X

~XX300

0~100

F

P

~XX543

6

F

O k 0~100

Vertical

0-100

1

~XX301

0~100

F

P

~XX543

5

F

O k 0~100

4-Corner

Top Left (icon)

right (0-120)

1

X

~XX59

1

F

P

left (0-120)

~XX59

2

F

P

up (0-80)

~XX59

3

F

P

down (0-80)

~XX59

4

F

P

Top Right (icon)

right (0-120)

1

X

~XX59

5

F

P

left (0-120)

~XX59

6

F

P

up (0-80)

~XX59

7

F

P

down (0-80)

~XX59

8

F

P

Bottom Left (icon)

right (0-120)

1

X

~XX59

9

F

P

left (0-120)

~XX59

10

F

P

up (0-80)

~XX59

11

F

P

down (0-80)

~XX59

12

F

P

Bottom Right (icon)

right (0-120)

1

X

~XX59

13

F

P

left (0-120)

~XX59

14

F

P

up (0-80)

~XX59

15

F

P

down (0-80)

~XX59

16

F

P

Advanced Warp

Grid Color

Green

X

~XX143

1

F

P

Magenta

~XX143

2

F

P

Red

~XX143

3

F

P

Cyan

~XX143

4

F

P

Grid Background

Black

X

~XX145

1

F

P

Transparent

~XX145

2

F

P

Warp Setting

Grid Points

2x2

X

~XX144

1

F

P

3x3

~XX144

2

F

P

5x5

~XX144

3

F

P

9x9

~XX144

4

F

P

17x17

~XX144

5

F

P

Warp Inner

Off

X

~XX146

0

F

P

On

~XX146

1

F

P

Warp Sharpness

0 ~ 9

1

X

~XX148

0~9

F

P

Remarque : Certaines commandes ne sont pas prises en charge, cela dépend des modèles.

INFORMATIONS SUPPLÉMENTAIRES

Level 2

Level 3

Level 4

Level 5

Level 6

Option / Value

Step

User Data

Write Command

Read Command

Command

Response

Command

Response

CMD

SPACE

Set Para.

Fail

Pass

CMD

SPACE

Value

Blend Setting

Blend Width

4

X

Overlap Grid Number

4

X

~XX169

1

F

P

6

~XX169

2

F

P

8

~XX169

3

F

P

10

~XX169

4

F

P

12

~XX169

5

F

P

Gamma

1.8

X

~XX170

1

F

P

1.9

~XX170

2

F

P

2

~XX170

3

F

P

2.1

~XX170

4

F

P

2.2

~XX170

5

F

P

2.3

~XX170

6

F

P

2.4

~XX170

7

F

P

Black Level

Area

Bottom

X

Top

Enable

Off

X

~XX166

4/6

F

P

On

~XX166

3/5

F

P

Edit Area

X

Add Point

X

Remove Point

X

Information

X

Brightness

Brightness

RGB + 1

X

~XX263

1/2/3/4

F

P

Red

0-255

1

X

~XX281XXnnn

F

P

~XX272XX1

F

O k nnn

Green

1

X

~XX282XXnnn

F

P

~XX272XX2

F

O k nnn

Blue

0-255

1

X

~XX283XXnnn

F

P

~XX272XX3

F

O k nnn

Boundary

Off

X

Exit

X

Red

0-255

X

Green

0-255

X

Blue

0-255

X

Reset

Bottom

X

~XX167

3

F

P

Top

X

~XX167

5

F

P

All

X

~XX167

1

F

P

Memory

Save Memory

Memory 1 - Memory 5

X

~XX141

1~5

F

P

Apply Memory

Memory 1 - Memory 5

X

~XX147

1~5

F

P

~XX137

1

F

O k 1~5

Clear Memory

X

~XX174

1

F

P

Remarque : Certaines commandes ne sont pas prises en charge, cela dépend des modèles.

INFORMATIONS SUPPLÉMENTAIRES

Level 2

Level 3

Level 4

Level 5

Level 6

Option / Value

Step

User Data

Write Command

Read Command

Command

Response

Command

Response

CMD

SPACE

Set Para.

Fail

Pass

CMD

SPACE

Value

Fail

Reset

X

~XX561

1

F

P

Edge Mask

0-10

1

●

~XX61

0~10

F

P

Freeze Screen

Unfreeze

X

~XX04

0

F

P

Freeze

~XX04

1

F

P

Test Pattern

Off

X

~XX195

0

F

P

Green Grid

~XX195

3

F

P

Magenta Grid

~XX195

4

F

P

White Grid

~XX195

1

F

P

White

~XX195

2

F

P

Black

~XX195

11

F

P

Red

~XX195

5

F

P

Green

~XX195

6

F

P

Blue

~XX195

7

F

P

Yellow

~XX195

8

F

P

Magenta

~XX195

9

F

P

Cyan

~XX195

10

F

P

ANSI Contrast 4x4

~XX195

14

F

P

Color bar

~XX195

13

F

P

Full screen

~XX195

15

F

P

PIP/PBP

Screen

Off

●

~XX302

0

F

P

PIP

~XX302

1

F

P

PBP

~XX302

2

F

P

Main Source

[no Signal]

●

~XX121

1

F

O k 0

VGA

~XX12

5

F

P

~XX121

1

F

HDMI1

~XX12

1

F

P

~XX121

1

F

HDMI2

~XX12

15

F

P

~XX121

1

F

DVI-D

~XX12

2

F

P

~XX121

1

F

Display Port

~XX12

20

F

P

~XX121

1

F

3G-SDI

~XX12

22

F

P

~XX121

1

F

HDBaseT

~XX12

21

F

P

~XX121

1

F

Sub Source

[no Signal]

●

~XX131

1

F

O k 0

VGA

~XX305

2

F

P

~XX131

1

F

HDMI1

~XX305

1

F

P

~XX131

1

F

HDMI2

~XX305

4

F

P

~XX131

1

F

DVI-D

~XX305

9

F

P

~XX131

1

F

Display Port

~XX305

17

F

P

~XX131

1

F

3G-SDI

~XX305

11

F

P

~XX131

1

F

HDBaseT

~XX305

10

F

P

~XX131

1

F

Swap

X

~XX306

1

F

P

Size

Small

●

~XX304

3

F

P

Medium

~XX304

2

F

P

Large

~XX304

1

F

P

Location

PBP, Main Left

●

~XX303

5

F

P

PBP, Main Top

~XX303

6

F

P

PBP, Main Right

~XX303

7

F

P

PBP, Main Bottom

~XX303

8

F

P

PIP, Bottom Right

~XX303

4

F

P

PIP, Bottom Left

~XX303

3

F

P

PIP, Top Left

~XX303

1

F

P

PIP, Top Right

~XX303

2

F

P

Reset

X

~XX173

1

F

P

Remarque : Certaines commandes ne sont pas prises en charge, cela dépend des modèles.

INFORMATIONS SUPPLÉMENTAIRES

Menu principal: Paramètres d'entrée

Remarque : Certaines commandes ne sont pas prises en charge, cela dépend des modèles.

INFORMATIONS SUPPLÉMENTAIRES

Menu principal:Configuration de l'appareil

Level 2

Level 3

Level 4

Level 5

Option / Value

Step

User Data

Write Command

Read Command

Command

Response

Command

Response

CMD

Set Para.

Fail

Pass

CMD

Value

Fail

Pass

Language

English

●

~XX70

1

F

P

Deutsch

~XX70

2

F

P

Français

~XX70

3

F

P

Italiano

~XX70

4

F

P

Español

~XX70

5

F

P

Português

~XX70

6

F

P

Polski

~XX70

7

F

P

Nederlands

~XX70

8

F

P

Norsk

~XX70

10

F

P

繁體中文

~XX70

13

F

P

簡体中文

~XX70

14

F

P

日本語

~XX70

15

F

P

한국어

~XX70

16

F

P

Русский

~XX70

17

F

P

Magyar

~XX70

18

F

P

'тиц

~XX70

21

F

P

Projection

Ceiling

Auto

●

~XX523

3

F

P

On

~XX523

2

F

P

Off

~XX523

1

F

P

Rear

Off

●

~XX524

0

F

P

On

~XX524

1

F

P

Lens Settings

Focus

+(icon)

X

~XX308

1

F

P

-(icon)

~XX308

2

F

P

Zoom

+(icon)

X

~XX307

1

F

P

-(icon)

~XX307

2

F

P

Lens Shift

Up (icon)

X

~XX84

3

F

P

Down (icon)

~XX84

4

F

P

Left (icon)

~XX84

5

F

P

Right (icon)

~XX84

6

F

P

Lens Memory

Save Memory

Memory 1 - Memory 5

X

~XX360

1~5

F

P

Apply Memory

Memory 1 - Memory 5

X

~XX359

1~5

F

P

Clear Memory

X

~XX361

1

F

P

Lens Calibration

X

~XX525

1

F

P

Lens Lock

Lock

●

~XX349

1

F

P

~XX545

4

F

O k 0

Unlock

~XX349

2

F

P

~XX545

4

F

O k 1

Reset

X

~XX175

1

F

P

Active Image Setup

Active Focus

X

~XX308

3

F

P

~XX222

1

F

O k a=0 Processing(suggest time out 330s)a=1 Adjustment successa=2~n Error

Active Color Uniformity

Calibration

X

~XX261

1

F

P

~XX225

1

F

O k a=0 Processing(suggest time out 330s)a=1 Adjustment successa=2~n Error

Target Selection

Pop-up pattern

X

Reset

X

~XX261

9

F

P

Schedule

Date and Time

----/------:---

X

~XX243

1

F

O k YYYYMMDDhhmm(e.g.202107051750)

Schedule Mode

Off

●

~XX284

0

F

P

~XX244

1

F

O k 0

On

~XX284

1

F

P

~XX244

1

F

O k 1

View Today

Monday /Tuesday /Wednesday /Thursday /Friday /Saturday /Sunday

X

~XX243

2

F

O k d=1=Mondayd=2=Tuesdayd=3=Wednesdayd=4=Thursdayd=5=Fridayd=6=Saturdayd=7=Sunday

Remarque : Certaines commandes ne sont pas prises en charge, cela dépend des modèles.

INFORMATIONS SUPPLÉMENTAIRES

Level 2

Level 3

Level 4

Level 5

Option / Value

Step

User Data

Write Command

Read Command

Command

Response

Command

Response

CMD

Set Para.

Fail

Pass

CMD

Value

Fail

Pass

Monday /Tuesday /Wednesday /Thursday /Friday /Saturday /Sunday

Schedule Enable

Off

●

~XX284

0 ~n

F

P

On

~XX284

1 ~n

F

P

Event 01-16

Time

00:00 ~ 23:59

●

~XX471

dhhmmnaabb

F

P

Function

Off

~XX471

dhhmmnaabb

F

P

Power Settings

~XX471

dhhmmnaabb

F

P

Input Source

~XX471

dhhmmnaabb

F

P

Light Source Mode

~XX471

dhhmmnaabb

F

P

Shutter

~XX471

dhhmmnaabb

F

P

Event

Off

~XX471

dhhmmnaabb

F

P

(Function = Power Settings)

Power On

~XX471

dhhmmnaabb

F

P

Eco

~XX471

dhhmmnaabb

F

P

Active

~XX471

dhhmmnaabb

F

P

Communication

~XX471

dhhmmnaabb

F

P

(Function = Input Source)

VGA

~XX471

dhhmmnaabb

F

P

HDMI1

~XX471

dhhmmnaabb

F

P

HDMI2

~XX471

dhhmmnaabb

F

P

DVI-D

~XX471

dhhmmnaabb

F

P

Display Port

~XX471

dhhmmnaabb

F

P

3G-SDI

~XX471

dhhmmnaabb

F

P

HDBaseT

~XX471

dhhmmnaabb

F

P

(Function = Light Source Mode)

Normal Mode

~XX471

dhhmmnaabb

F

P

Eco Mode

~XX471

dhhmmnaabb

F

P

Custom Brightness

~XX471

dhhmmnaabb

F

P

(Function = Shutter)

Shutter On

~XX471

dhhmmnaabb

F

P

Shutter Off

~XX471

dhhmmnaabb

F

P

Reset

Yes / Cancel (Dialog box)

X

~XX472

n ~nn

F

P

Copy Events To

Monday

X

~XX473

1 ~n

F

P

Tuesday

~XX473

2 ~n

F

P

Wednesday

~XX473

3 ~n

F

P

Thursday

~XX473

4 ~n

F

P

Friday

~XX473

5 ~n

F

P

Saturday

~XX473

6 ~n

F

P

Sunday

~XX473

7 ~n

F

P

Reset the Day

X

~XX471

9 ~n

F

P

Reset Schedule

X

~XX284

9

F

P

Date and Time

Clock Mode

Use NTP Server

X

~XX474

1

F

P

Manual

~XX474

3

F

P

Date

2000 ~ 2037 (Year)

X

~XX475

nnnn

F

P

01 ~ 12 (Month)

~XX476

nn

F

P

01 ~ 31 (Day)

~XX477

nn

F

P

Time

00 ~ 23 (Hour)

X

~XX478

nn

F

P

00 ~ 59 (Minute)

~XX479

nn

F

P

Daylight Saving Time

Off

X

~XX480

0

F

P

On

~XX480

1

F

P

NTP Server

time.google.com

X

~XX481

1

F

P

asia.pool.ntp.org

~XX481

2

F

P

europe.pool.ntp.org

~XX481

3

F

P

north-america.pool.ntp.org

~XX481

4

F

P

Time Zone

UTC+14:00

~XX482

1

F

P

UTC+13:00

~XX482

2

F

P

UTC+12:45

~XX482

3

F

P

UTC+12:00

~XX482

4

F

P

UTC+11:00

~XX482

5

F

P

UTC+10:30

~XX482

6

F

P

UTC+10:00

~XX482

7

F

P

UTC+09:30

~XX482

8

F

P

UTC+09:00

~XX482

9

F

P

Remarque : Certaines commandes ne sont pas prises en charge, cela dépend des modèles.

INFORMATIONS SUPPLÉMENTAIRES

Level 2

Level 3

Level 4

Level 5

Option / Value

Step

User Data

Write Command

Read Command

Command

Response

Command

Response

CMD

Set Para.

Fail

Pass

CMD

Value

Fail

Pass

UTC+08:45

X

~XX482

10

F

P

UTC+08:00

~XX482

11

F

P

UTC+07:00

~XX482

12

F

P

UTC+06:30

~XX482

13

F

P

UTC+06:00

~XX482

14

F

P

UTC+05:45

~XX482

15

F

P

UTC+05:30

~XX482

16

F

P

UTC+05:00

~XX482

17

F

P

UTC+04:30

~XX482

18

F

P

UTC+04:00

~XX482

19

F

P

UTC+03:30

~XX482

20

F

P

UTC+03:00

~XX482

21

F

P

UTC+02:00

~XX482

22

F

P

UTC+01:00

~XX482

23

F

P

UTC+00:00

~XX482

24

F

P

UTC-01:00

~XX482

25

F

P

UTC-02:00

~XX482

26

F

P

UTC-03:00

~XX482

27

F

P

UTC-03:30

~XX482

28

F

P

UTC-04:00

~XX482

29

F

P

UTC-05:00

~XX482

30

F

P

UTC-06:00

~XX482

31

F

P

UTC-07:00

~XX482

32

F

P

UTC-08:00

~XX482

33

F

P

UTC-09:00

~XX482

34

F

P

UTC-09:30

~XX482

35

F

P

UTC-10:00

~XX482

36

F

P

UTC-11:00

~XX482

37

F

P

UTC-12:00

~XX482

38

F

P

Update Interval

Hourly

X

~XX483

1

F

P

Daily

~XX483

3

F

P

Apply

X

~XX484

1

F

P

Power Settings

Power Mode(Standby)

Eco

●

~XX114

0

F

P

~XX150

16

F

O k 0

Active

~XX114

1

F

P

~XX150

16

F

O k 1

Communication

~XX114

3

F

P

~XX150

16

F

O k 3

Signal Power On

Off

●

~XX113

0

F

P

On

~XX113

1

F

P

Auto Power Off

0-180 m

5m

●

~XX106

0~180

F

P

Sleep Timer

0-16 h

0.5h

●

~XX107

0~960

F

P

12V Trigger

Off

●

~XX192

0

F

P

On

~XX192

1

F

P

Reset

X

~XX177

1

F

P

Light Source Settings

Light Source Mode

Normal

●

~XX110

1

F

P

~XX242

1

F

O k 0

Eco Mode

~XX110

2

F

P

Custom Power

~XX110

9

F

P

Custom Brightness

Brightness Level

30%-100%

1%

●

~XX326

30~100

F

P

Constant Brightness

Off

●

~XX522

0

F

P

On

~XX522

1

F

P

Light Sensor Calibration

X

Shutter

Fade-In

0.5 -5s

0.5s

●

~XX267

1~10

F

P

Fade-Out

0.5 -5s

0.5s

●

~XX268

1~10

F

P

Startup

Shutter Off

●

~XX269

0

F

P

Shutter On

~XX269

1

F

P

Security

Security

Off

●

~XX78

0 ~nnnn

F

P

On

~XX78

1 ~nnnn

F

P

Security Timer

Month

0-35

●

~XX537

00~35

F

P

~XX544

1

F

O k 00~35

Day

0-29

●

~XX538

00~29

F

P

~XX544

2

F

O k 00~29

Level 2

Level 3

Level 4

Level 5

Option / Value

Step

User Data

Write Command

Read Command

Command

Response

Command

Response

CMD

PL Set Para.

Fail

Pass

CMD

PL Value

Fail

Pass

Hour

0-23

●

~XX539

00~23

F

P

~XX544

3

F

O k 00~23

X

~XX77

MMDDHH

F

P

Change Password

X

~XX406

nnnn ~nnnn

F

P

On Screen Display

Menu Location

Top Left

●

~XX72

1

F

P

Top Right

~XX72

2

F

P

Center

~XX72

3

F

P

Bottom Left

~XX72

4

F

P

Bottom Right

~XX72

5

F

P

Menu Transparency

0-9

●

~XX526

0~9

F

P

Menu Timer

Off

●

~XX515

0

F

P

5s

~XX515

1

F

P

10s

~XX515

3

F

P

15s

~XX515

4

F

P

30s

~XX515

5

F

P

60s

~XX515

6

F

P

Information Hide

Off

●

~XX102

0

F

P

On

~XX102

1

F

P

Background

Blue

●

~XX104

1

F

P

Black

~XX104

0

F

P

White

~XX104

5

F

P

Logo

~XX104

7

F

P

Logo Setup

Change Logo

Default Logo

●

~XX82

1

F

P

Neutral

~XX82

3

F

P

User Logo

~XX82

4

F

P

Captured Logo

~XX82

2

F

P

Logo Capture

X

~XX83

1

F

P

Delete Logo

Captured Logo

X

~XX407

1

F

P

User Logo

~XX407

2

F

P

Backlight

Keypad

Off

●

~XX362

0

F

P

On

~XX362

1

F

P

Power Key

Off

●

~XX362

3

F

P

On

~XX362

4

F

P

High Altitude

Off

●

~XX101

0

F

P

~XX150

22

F

O k 0

On

~XX101

1

F

P

~XX150

22

F

O k 1

User Data

Save All Settings

Memory 1 - Memory 5

●

~XX258

1~5

F

P

Load All Settings

Memory 1 - Memory 5

●

~XX259

1~5

F

P

System Update (FOTA)

Auto

Off

●

~XX168

0

F

P

On

~XX168

1

F

P

Auto Download

Off

●

~XX168

3

F

P

On

~XX168

4

F

P

Update

X

~XX168

9

F

P

Reset

Reset OSD

X

~XX546

1

F

P

Reset to Default

X

~XX112

1

F

P

Reset Selective


X

~XX509

1

F

P

Display

X

~XX173

1

F

P

Input

X

~XX178

1

F

P

Communication

X

~XX176

1

F

P

Remarque : Certaines commandes ne sont pas prises en charge, cela dépend des modèles.

INFORMATIONS SUPPLÉMENTAIRES

Menu principal : Communication

Level 2	Level 3	Level 4	Level 5	Option / Value	Step	User Data	Write Command
							Command			Response
							CMD	space	Set Para.	Fail
Projector ID				0-99		●	~XX79	00~99	F	P
Remote Setup	Remote Code			0-99		●	~XX350	00~99	F	P
	Quick Switch Code			Off		●	~XX314	0	F	P
				1~9			~XX314	0~9	F	P
	IR Function	Front		Off		●	~XX11	4	F	P
				On			~XX11	5	F	P
		Top		Off		●	~XX11	6	F	P
				On			~XX11	7	F	P
		HDBaseT		Off		●	~XX11	10	F	P
				On			~XX11	9	F	P
	User1			Freeze Screen		●	~XX117	1	F	P
				Blank Screen			~XX117	2	F	P
				PIP/PBP			~XX117	3	F	P
				Aspect Ratio			~XX117	4	F	P
				Information Hide			~XX117	5	F	P
				Network setup			~XX117	6	F	P
				Projector ID			~XX117	7	F	P
				Color Matching			~XX117	8	F	P
				Reset Selective			~XX117	9	F	P
	User2			Freeze Screen		●	~XX118	1	F	P
				Blank Screen			~XX118	2	F	P
				PIP/PBP			~XX118	3	F	P
				Aspect Ratio			~XX118	4	F	P
				Information Hide			~XX118	5	F	P
				Network setup			~XX118	6	F	P
				Projector ID			~XX118	7	F	P
				Color Matching			~XX118	8	F	P
				Reset Selective			~XX118	9	F	P
Network Setup	LAN Interface			RJ-45		X	~XX460	1	F	P
				HDBaseT			~XX460	2	F	P
	MAC Address			(read only)		X
	Network Status			(read only) Connected		X
				(read only) Disconnected
	DHCP			Off		X	~XX461	0	F	P
				On			~XX461	1	F	P
	IP Address			---, ---, ---, ---		X
	Subnet Mask			---, ---, ---, ---		X
	Gateway			---, ---, ---, ---		X
	DNS			---, ---, ---, ---		X
	Apply					X	~XX462	9	F	P
	Network Reset					X	~XX462	1	F	P
Email Notification	Email 1					X
				Email 1 Address		●
	Email 2					X
				Email 2 Address		●
	Event					X
	Fan Error			Off/Email		●	~XX463	2/1	F	P
	Power On/Off			Off/Email		●	~XX463	4/3	F	P
	Video Loss			Off/Email		●	~XX463	6/5	F	P
	Laser			Off/Email		●	~XX463	8/7	F	P
	Reset					X	~XX464	1	F	P
Control	Crestron			Off		●	~XX454	0	F	P

Read Command
Command			Response
CMD	space	Value	Fail	Pass
~XX558		1	F	O	k 00~99
~XX138		1	F	O	k 0~9
~XX138		3	F	O	k 0
~XX138		3	F	O	k 0~9
~XX542		1	F	O	k 0
~XX542		1	F	O	k 1
~XX542		2	F	O	k 0
~XX542		2	F	O	k 1
~XX542		3	F	O	k 0
~XX542		3	F	O	k 1
~XX555		1	F	O	k nn:nn:nn:nn:nn:nn
~XX87		1	F	O	k 1
~XX87		1	F	O	k 0
~XX150		17	F	O	k 0
~XX150		17	F	O	k 1
~XX87		3	F	O	k nn:nn:nn:nn:nn:nn
~XX443		1	F	k [e-mail]
~XX443		2	F	k [e-mail]

Remarque : Certaines commandes ne sont pas prises en charge, cela dépend des modèles.

INFORMATIONS SUPPLÉMENTAIRES

Level 2	Level 3	Level 4	Level 5	Option / Value	Step	User Data	Write Command
							Command		Response
							CMD	space	Set Para.	Fail
				On		●	~XX454	1	F	P
	IP Address			----,----,----,----		●	~XX465	1 ~nnn.nnn.nnn.nnn	F	P
	IPID			2-255		●	~XX466	1 ~nnn	F	P
	Port			0~65535		●	~XX467	1 ~nnnnn	F	P
	Crestron Setup Apply					X	~XX454	9	F	P
	PJ Link			Off		●	~XX456	0	F	P
				On			~XX456	1	F	P
	Authentication			Off		●	~XX468	0	F	P
				On			~XX468	1	F	P
	Password			(read only)		●	~XX470	nn...n (20 characters)	F	P
	Service			----,----,----,----		●	~XX469	1 ~nnn.nnn.nnn.nnn	F	P
	PJ Link Setup Apply					X	~XX456	9	F	P
	Extron			Off		●	~XX455	0	F	P
				On			~XX455	1	F	P
	AMX			Off		●	~XX457	0	F	P
				On			~XX457	1	F	P
	Telnet			Off		●	~XX458	0	F	P
				On			~XX458	1	F	P
	HTTP			Off		●	~XX459	0	F	P
				On			~XX459	1	F	P
	Reset					X	~XX181	1	F	P
Baud Rate	Serial Port In			1200		●
				2400
				4800
				9600
				19200
				38400
				57600
				115200
	Serial Port Out			1200		●
				2400
				4800
				9600
				19200
				38400

Read Command
Command			Response
CMD	space	Value	Fail	Pass
~XX440		1	F	k	nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn
~XX153		1	F	O	k 1200
~XX153		1	F	O	k 2400
~XX153		1	F	O	k 4800
~XX153		1	F	O	k 9600
~XX153		1	F	O	k 19200
~XX153		1	F	O	k 38400
~XX153		1	F	O	k 57600
~XX153		1	F	O	k 115200
~XX153		3	F	O	k 1200
~XX153		3	F	O	k 2400
~XX153		3	F	O	k 4800
~XX153		3	F	O	k 9600
~XX153		3	F	O	k 19200
~XX153		3	F	O	k 38400
~XX153		3	F	O	k 57600
~XX153		3	F	O	k 115200

Menu principal : Informations

Level 2	Level 3	Level 4	Level 5	Option / Value	Step	Write Command
						Command			Response
						CMD	space	Set Para	Fail	Pass
Device	Regulatory
	Serial Number
	Projection Hours
System Status	Standby Mode
	Light Source Mode
	Light Source Hours
	Total Hours
	Normal
	Eco Mode
	Custom Power
	Ambient Temp
	Temperature
	AC Voltage
Communication	Projector ID					~XX79		00~99	F	P
	Remote Code					~XX350		00~99	F	P
Firmware Version	Main Version

Read Command
Command			Response
CMD	space	CMD Value	Fail			Pass
~XX151		3	F	O	k	nnnnnnnn
~XX353		1	F	O	k	nnnnnnnnnnnnnnnn
~XX150		21	F	O	k	nnnnn (nnnnn= hour digits)
~XX108		1	F	O	k	nnnnn (nnnnn= hour digits)
~XX108		1	F	O	k	nnnnn (nnnnn= hour digits)
~XX108		3	F	O	k	nnnnn (nnnnn= hour digits)
~XX108		4	F	O	k	nnnnn (nnnnn= hour digits)
~XX108		7	F	O	k	nnnnn (nnnnn= hour digits)
~XX150		23	F	O	k	nnn..nn (e.g. Ok48)
~XX150		18	F	O	k	nnn..nn (e.g. Ok48)
~XX558		1	F	O	k	00~99
~XX138		1	F	O	k	0~9
~XX122		1	F	O	k	nnnnnnn (FW)+

Remarque : Certaines commandes ne sont pas prises en charge, cela dépend des modèles.

INFORMATIONS SUPPLÉMENTAIRES

Autre RS232

Remarque : Certaines commandes ne sont pas prises en charge, cela dépend des modèles.

INFORMATIONS SUPPLÉMENTAIRES

Level 1	Level 2	Level 3	Write Command			Read Command
			Command	Response		Command		Response
System Temperature Level	FAN 14 Lock							I	N	F	O 34
	Green/Normal					~XX155	1	F		O	k 1
	Orange/Notice					~XX155	1	F		O	k 2
Fan Status Level	Red/Warning					~XX155	1	F		O	k 3
	Green/Normal					~XX159	1	F		O	k 1
	Orange/Notice					~XX159	1	F		O	k 2
	Red/Warning					~XX159	1	F		O	k 3
Device Type	Projector					~XX149	1	F		O	k 1
Model Name	Optoma WUXGA					~XX151	1	F		O	k 5
Camera Status						~XX221	1	F		O	k a=0 Camera disconnect a=1 Camera supported
OSD Lock	On(~nnnn: security password)		~XX239	1 ~nnnn	F	~XX229	1	F		O	k 1
	Off		~XX239	2 ~nnnn	F	~XX229	1	F		O	k 0
Regulatory Model						~XX151	3	F		O	k
Software Version						~XX122	1	F		O	k nnnnnnn
Fan Speed	Fan 1 Speed	0000~9999				~XX351	1	F		O	k 0000~9999
	Fan 2 Speed	0000~9999				~XX351	2	F		O	k 0000~9999
	Fan 3 Speed	0000~9999				~XX351	3	F		O	k 0000~9999
	Fan 4 Speed	0000~9999				~XX351	4	F		O	k 0000~9999
	Fan 5 Speed	0000~9999				~XX351	5	F		O	k 0000~9999
	Fan 6 Speed	0000~9999				~XX351	6	F		O	k 0000~9999
	Fan 7 Speed	0000~9999				~XX351	7	F		O	k 0000~9999
	Fan 8 Speed	0000~9999				~XX351	8	F		O	k 0000~9999
	Fan 9 Speed	0000~9999				~XX351	9	F		O	k 0000~9999
	Fan 10 Speed	0000~9999				~XX351	10	F		O	k 0000~9999
	Fan 11 Speed	0000~9999				~XX351	11	F		O	k 0000~9999
	Fan 12 Speed	0000~9999				~XX351	12	F		O	k 0000~9999
	Fan 13 Speed	0000~9999				~XX351	13	F		O	k 0000~9999
	Fan 14 Speed	0000~9999				~XX351	10	F		O	k 0000~9999
System Temperature						~XX352	1	F		O	k 0000~9999
Information	Info String					~XX150	1	F		O	k abbbb bcc ddddee (Note*1)
	Native Resolution					~XX150	2	F		O	k nnn..nn(e.g. Ok1920x1080)
	Main Source					~XX150	3	F		O	k nnn..nn (e.g. OkHDMI)
	- Resolution					~XX150	4	F		O	k nnn..nn(e.g. Ok1920x1080)
	- Signal Format					~XX150	5	F		O	k nnn..nn
	- Pixel Clock					~XX150	6	F		O	k nnn..nn
	- Horz Refresh					~XX150	7	F		O	k nnn..nn
	- Vert Refresh					~XX150	8	F		O	k nnn..nn
	Sub Source					~XX150	9	F		O	k nnn..nn
	- Resolution					~XX150	10	F		O	k nnn..nn(e.g. Ok1920x1080)
	- Signal Format					~XX150	11	F		O	k nnn..nn (e.g. OkHDMI)
	- Pixel Clock					~XX150	12	F		O	k nnn..nn
	- Horz Refresh					~XX150	13	F		O	k nnn..nn
	- Vert Refresh					~XX150	14	F		O	k nnn..nn
	Light Source Mode					~XX150	15	F		O	k nnn..nn
	Standby Power Mode	Active				~XX150	16	F		O	k 1
		Eco.				~XX150	16	F		O	k 0
		Communication				~XX150	16	F		O	k 3
	DHCP	Off				~XX150	17	F		O	k 0
		On				~XX150	17	F		O	k 1
	System Temperature					~XX150	18	F		O	k nnn..nn (e.g. Ok48)
	Refresh rate					~XX150	19	F		O	k nnn..nn (e.g. Ok60Hz)
Source Lock	On		~XX100	0	F
	Off		~XX100	1	F

Remarque : Certaines commandes ne sont pas prises en charge, cela dépend des modèles.

INFORMATIONS SUPPLÉMENTAIRES

Level 1	Level 2	Level 3	Write Command				Read Command
			Command		Response		Command		Response
Display message on the OSD			~XX210	nn...n (50 characters)	F
Filter Wheel Index			~XX528	0000~9999	F	~XX530 1		F	O k 0000~9999
Phosphor Wheel Index			~XX529	0000~9999	F	~XX531 1		F	O k 0000~9999
Remote Control Simulation
Power			~XX140	1	F
Power Off			~XX140	2	F
Up			~XX140	10	F
Left			~XX140	11	F
Enter (for projection MENU)			~XX140	12	F
Right			~XX140	13	F
Down			~XX140	14	F
V Keystone +			~XX140	15	F
V Keystone -			~XX140	16	F
Brightness			~XX140	19	F
Menu			~XX140	20	F
DVI-D			~XX140	22	F
VGA-1			~XX140	23	F
AV Mute			~XX140	24	F
Contrast			~XX140	28	F
Zoom +			~XX140	32	F
Zoom -			~XX140	33	F
Focus +			~XX140	34	F
Focus -			~XX140	35	F
Mode			~XX140	36	F
info			~XX140	40	F
Re-sync			~XX140	41	F
HDMI 1			~XX140	42	F
HDMI 2			~XX140	43	F
Source			~XX140	47	F
1			~XX140	51	F
2			~XX140	52	F
3			~XX140	53	F
4			~XX140	54	F
5			~XX140	55	F
6			~XX140	56	F
7			~XX140	57	F
8			~XX140	58	F
9			~XX140	59	F
0			~XX140	60	F
Gamma			~XX140	61	F
PIP			~XX140	63	F
Lens H(left)			~XX140	64	F
Lens H(Right)			~XX140	65	F
Lens V(left)			~XX140	66	F
Lens V(Right)			~XX140	67	F
H Keystone +			~XX140	68	F
H Keystone -			~XX140	69	F
Hot Key (user1)(F1)			~XX140	70	F
Hot Key (user2)(F2)			~XX140	71	F
Pattern			~XX140	73	F
Exit			~XX140	74	F
Display Port			~XX140	76	F
Mute			~XX140	77	F

Remarque : Certaines commandes ne sont pas prises en charge, cela dépend des modèles.

Les bureaux d'Optoma dans le monde

Pour une réparation ou un support, veuillez contacter votre bureau régional.

ÉTATS-UNIS

PO.BOX 9515 3038 Drammen Norvège

Corée
