FZR 1050-E - Sekačka na trávu Fieldmann - Bezplatný návod k obsluze

Typ výrobku	Elektrická sekačka na trávu
Značka	Fieldmann
Model	FZR 1050-E
Zdroj napájení	Elektrický síťový
Výkon motoru	1000 W
Šířka záběru	36 cm (14,2 palce)
Nastavení výšky sečení	Centrální páka se 3 polohami (25-75 mm)
Kapacita koše na trávu	30 l
Hmotnost	12 kg
Rozměry (DxŠxV)	72 x 38 x 45 cm
Hladina hluku	96 dB(A) (měřeno)
Úroveň vibrací	2,5 m/s²
Bezpečnostní prvky	Dvojitá izolace, bezpečnostní spínač, brzda nože
Typ rukojeti	Skládací ergonomická rukojeť s měkkým úchopem
Velikost kol	Přední: 15 cm, Zadní: 18 cm
Materiál nožové lišty	Nerezová ocel
Doporučená plocha trávníku	Až 300 m²
Údržba	Ostření nože, čištění po použití
Dostupné náhradní díly	Nůž, koš na trávu, kola, rukojeť
Záruka	2 roky

Často kladené otázky - FZR 1050-E Fieldmann

Jak sestavit sekačku na trávu?

Připevněte rukojeť k tělu sekačky pomocí dodaných šroubů a knoflíků. Zacvakněte koš na trávu na zadní vývod. Podrobné kroky naleznete v manuálu.

Mohu tuto sekačku používat na mokré trávě?

Ne, doporučuje se sekat pouze suchou trávu, aby se předešlo ucpávání a elektrickým rizikům.

Jak nastavit výšku sečení?

Použijte centrální páku k výběru jedné ze tří poloh. Zatlačte páku směrem dozadu pro nižší střih, dopředu pro vyšší střih.

Jak správně spustit sekačku?

Zapojte do uzemněné zásuvky, stiskněte a podržte bezpečnostní startovací tlačítko, poté přitáhněte páku rukojeti směrem k sobě.

Jak často mám brousit nůž?

Brouste nůž po každých 10-15 hodinách používání nebo když se střih stane nerovnoměrným.

Co mám dělat, pokud sekačka nadměrně vibruje?

Zastavte motor, odpojte a zkontrolujte, zda je nůž vyvážený a pevně utažený. Také zkontrolujte nečistoty pod lištou.

Mohu vyměnit napájecí kabel?

Napájecí kabel je integrován do jednotky. Pokud je poškozený, vyměňte jej za originální kabel Fieldmann nebo kontaktujte servis.

Jak sekačku skladovat na zimu?

Důkladně vyčistěte, vypusťte palivo (pokud je relevantní) a skladujte na suchém, nemrznoucím místě. V případě baterie ji vyjměte.

Je sekačka vhodná pro svahy?

Maximální úhel sklonu je 15 stupňů. Na strmější svahy použijte ruční sekačku, aby nedošlo k úniku oleje a uklouznutí.

Kde najdu náhradní díly?

Náhradní díly jsou k dispozici u autorizovaných prodejců Fieldmann nebo online. Pro přesné fitování použijte číslo modelu FZR 1050-E.

NÁVOD K OBSLUZE FZR 1050-E Fieldmann

Bankovni spojení: Komerční banka Praha 1, č.ů. 89309011/0100, Česka spořitelna Praha 4, č.ů. 2375682/0800,

ČSOB Praha 1. č.u. 8010-0116233383/0300

Elektrická zahradní sekačka NÁVOD K OBSLUZE

Děkujeme vám, že jste si zakoupili tuto zahradní elektrickou rotační sekačku. Než ji začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY 18
   Důležitá bezpečnostní upozornění 18
   Obal 18
   Návod k použití 18
2. SYMBOLY 19
3. POPIS (OBR. 1)....20
4. ZÁSADY BEZPEČNOSTI PRÁCE......21
   Ostatní rizika....21
   Než začnete sekačku používat....22
   Příprava k provozu....22
   Obsluha 22
   Údržba a uskladnění......23
5. SESTAVENÍ 24
   5.1 Montáž madla....24
6. PROVOZ....25
   6.1 Nastavení výšky sečení....25
   6.2 Připojení k elektrické síti....25
   6.3 Zapnutí/vypnutí sekačkY 25
   6.4 Sečení....26
7. TECHNICKÉ ÚDAJE 27
8. ÚDRŽBA....28
9. LIKVIDACE....29

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete všechny součásti výrobku.
Výrobek uchovávejte na suchém místě mimo dosah dětí.
Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

OBAL

Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.

NÁVOD K POUŽITÍ

Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní doklad a záruční list. V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního místa).

Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy.

Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.

2. SYMBOLY

Před použitím tohoto stroje si přečtěte příručku s pokyny.

Přihlížející osoby musí být v dostatečné vzdálenosti.

Dávejte pozor na ostré čepele. Čepele rotují ještě po vypnutí motoru. Před údržbou nebo při poškození kabelu vyndejte zástrčku z hlavního vedení.

Mějte kabel zdroje napájení v dostatečné vzdálenosti od čepelí.

Nesekejte trávu v dešti a neponechávejte sekačku pod širým nebem za deště.

Používejte ochranu sluchu.

Používejte ochranu zraku.

Používejte ochranu dýchacích orgánů.

Vždy odpojte přívod elektrického proudu před prací na sekacím ústrojí

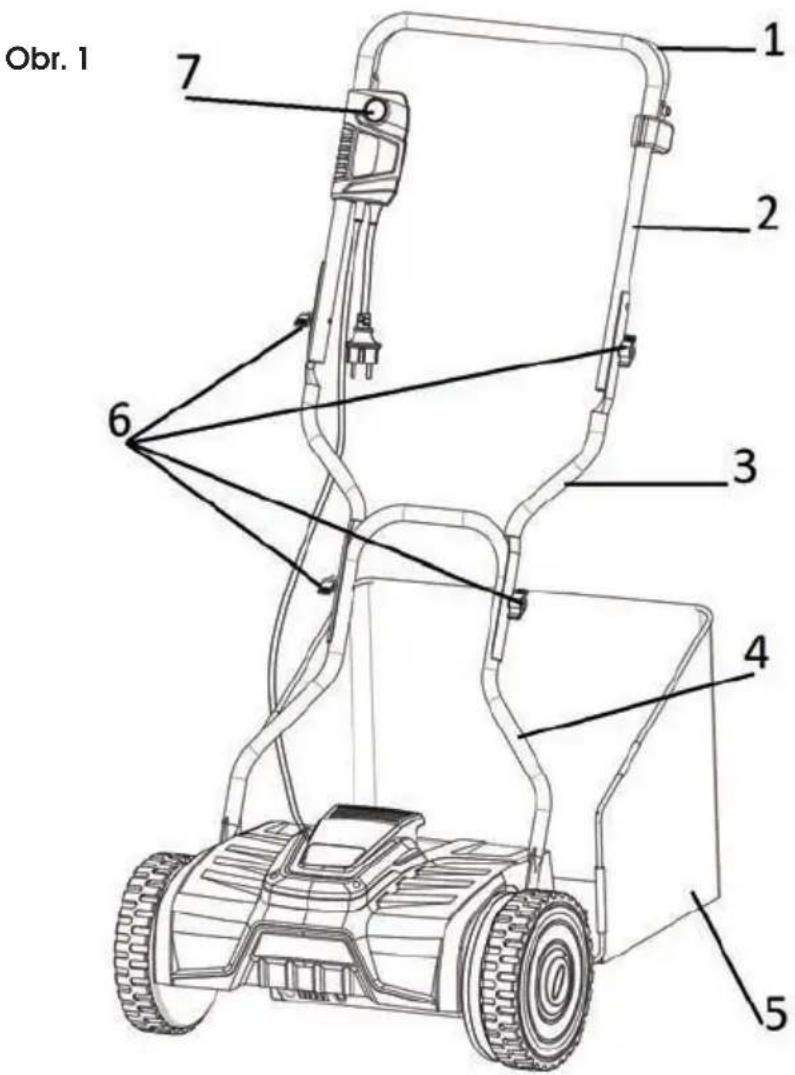

3. POPIS (OBR. 1)

1. Spínací hrazda
2. Horní díl madla
3. Střední díl madla
4. Spodní díl madla
5. Koš
6. Šrouby s křídlovou matkou
7. Spínací jednotka

4. ZÁSADY BEZPEČNOSTI PRÁCE

Zařízení nikdy nepoužívejte v případě, že je poškozený či viditelně opotřebený napájecí kabel.
V případě, že sekačku připojíte poškozeným kabelem ke zdroji napětí a poté se dotknete místa, kde je porušená izolace dříve, než bude sekačka od zdroje napětí odpojena, vystavujete se riziku úrazu elektrickým proudem.
Rovněž se nikdy nedotýkejte nožů, dokud nebude zařízení odpojeno od zdroje napětí, a dokud se nože úplně nepřestanou otáčet.
Dbejte na to, aby se prodlužovací kabely nikdy nedostaly do kontaktu s noži. Nože by totiž mohly poškodit izolaci kabelu, a tím by vzniklo riziko úrazu elektrickým proudem při dotyku některé části těla a obnaženého vodiče, bude-li tento pod napětím.
Zařízení odpojte od přívodu napětí (tj. vytáhněte vidlici napájecího kabelu ze síťové zásuvky):

• Pokud musíte nechat zařízení bez dozoru
• Pokud se chystáte odstranit závadu
• Před každou kontrolou, každým čištěním či opravou
• Narazíte-li při sekání na cizí těleso
• Pokud zařízení nadměrně vibruje.

* Pečlivě si prostudujte zásady bezpečnosti práce se zařízením a návod k obsluze.
Doporučení: Zařízení připojujte jen k takovému zdroji napětí, který je vybaven proudovým chráničem (RCD) s maximální hodnotou unikajícího proudu 30mA.
Je-li poškozen napájecí kabel, je nutná jeho výměna výrobcem anebo jeho zákaznickým servisem.
Toto zařízení nesmí být obsluhováno osobami s omezenými fyzickými, smyslovými či duševními schopnostmi (včetně dětí). Dále nesmí být používáno osobami nezkušenými či takovými osobami, jejichž technické znalosti jsou pro obsluhu tohoto zařízení zjevně nedostatečné. Tyto osoby mohou obsluhovat zařízení pouze pod dohledem způsobilé osoby, anebo po náležitém poučení o zásadách bezpečnosti práce.
Pohybují-li se v blízkosti zařízení děti, je nezbytně nutné dohlížet na to, aby si se zařízením nehrály.
Pocit mravenčení v rukou anebo dokonce jejich necitlivost je příznakem nadměrných vibrací. V takovém případě zkrafte práci, přerušujte ji dostatečně dlouhými přestávkami, rozdělte ji mezi několik lidí anebo, v případě dlouhodobého používání sekačky, používejte při práci speciální antivibrační rukavice.
* Nevyhnutelným průvodním jevem používání sekačky je to, že za chodu vydává hluk. Hlučné práce proto provádějte pouze ve vyhrazených hodinách, respektive v době, která je pro tyto činnosti běžná. Respektujte dobu klidu a práci se snažte zkrátit na nezbytně nutnou dobu.

Rovněž doporučujeme, abyste Vy i osoby, pohybující se v bezprostřední blízkosti sekačky, byli vybaveni chrániči sluchu.

OSTATNÍ RIZIKA

Přestože jsou naše výrobky konstruovány tak, aby vyhovovaly platným technickým normám a bezpečnostním předpisům, přetrvávají ve spojení s obsluhou zařízení pro jeho uživatele některá rizika:

• Z prostoru žacího mechanismu mohou odlétávat kameny nebo jejich úlomky.
• Nebude-li obsluha zařízení při práci používat ochranu sluchu, vystavuje se riziku následného ohluchnutí.
• Poranění prstů při údržbě nože
  • Vdechnutí částic odřezků travin
• Zasažení elektrickým proudem při dotyku neizolovaných součástí.

Toto zařízení nesmí být obsluhováno osobami s omezenými fyzickými, smyslovými či duševními schopnostmi (včetně dětí), případně osobami nezkušenými či takovými osobami, jejichž technické znalosti jsou pro daný úkol zjevně nedostatečné; ty smějí zařízení obsluhovat pouze pod dohledem jiné, k tomu způsobilé osoby, anebo v případě, že je tato osoba důkladně poučila o zásadách bezpečné práce se zařízením.
* Pohybují-li se v blízkosti zařízení děti, je nezbytně nutné dohlížet na to, aby si se zařízením nehrály.

POZOR! Před použitím této travní sekačky si pečlivě prostudujte návod k obsluze. Ujistěte se, že jste se důkladně seznámili se všemi jejími ovládacími prvky. Dodržováním pravidel pro bezpečnou práci se zařízením minimalizujete riziko vzniku požáru, zasažení elektrickým proudem či mechanických poranění.

Návod k obsluze pro případ potřeby pečlivě uschovejte.
Nesprávným použitím zařízení vzniká nebezpečí úrazu. Travní sekačka může uživateli i jiným osobám, nacházejícím se v jeho blízkosti, způsobit vážný úraz, proto je nutno neustále dodržovat pravidla pro její bezpečné použití, aby toto riziko bylo pokud možno vyloučeno.

V tomto smyslu je uživatel zodpovědný za bezpečnost při práci se zařízením. Rovněž nikdy nepoužívejte zařízení v případě, že na něm budou chybět kterýkoliv z bezpečnostních prvků anebo kterýkoliv z nich nebude plně funkční.

NEŽ ZAČNETE SEKAČKU POUŽÍVAT

Přečtěte si pozorně všechny pokyny, uvedené v tomto návodu k obsluze. Důkladně se seznamte s ovládacími prvky zařízení a zásadami jeho správného použití.
Nikdy nedovolte dětem či Vám neznámým osobám, o nichž bezpečně nevíte, že jsou obeznámeny s ovládacími prvky a pravidly bezpečnosti práce s tímto zařízením, aby se sekačkou samostatně pracovaly. Národní legislativa může rovněž stanovit minimální věkovou hranici, od níž je dovoleno samostatně obsluhovat tento typ zařízení. Seznamte se, prosím, s příslušnými zákony, upravujícími tuto problematiku ve Vaší zemi.
Sekačku nikdy nepoužívejte v případě, že se v její blízkosti budou volně pohybovat osoby, zejména malé děti, či domácí zvířata.
Budte si neustále vědom toho, že za případná zranění či škody na majetku způsobené provozem zařízení nese plnou zodpovědnost jeho uživatel.

PŘÍPRAVA K PROVOZU

Při práci je nutno nosit vhodnou obuv a kalhoty s dlouhými nohavicemi. Se sekačkou nikdy nepracujte, pokud iste bosi či máte-li na nohou pouze sandály.
* Před započetím práce prohlédněte terén a odstraňte veškeré předměty, které mohou být zařízením odmrštěny.

POZOR! Před každým použitím zařízení se přesvědčte, zda nejsou poškozeny či nadměrně opotřebeny žací nůž, čep jeho upevnění či obecně celá konstrukce sekačky. Chcete-li vyměnit nějaký poškozený či opotřebený díl, který se na zařízení nevyskytuje pouze v jednom exempláří, vyměňujte pokaždé celou skupinu, aby Váš zásah nezpůsobil nerovnováhu.

OBSLUHA

Zařízení obsluhujte pouze za denního světla či za dostatečného umělého osvětlení.
* Pokud možno nesekejte mokrou trávu.
Dbejte na to, abyste při práci vždy měli pevnou oporu a jistý postoj.

Za sekačkou neběhejte, nýbrž vždy pouze chod'te normálním tempem.
* Pro práci se sekačkou platí následující obecná pravidla: Při sekání porostu ve svahu nepostupujeme směrem nahoru a dolů, ale zásadně po vrstevnicích, tedy vodorovně, kolmo ke sklonu svahu.
Při každé změně směru na svahu dbejte zvýšené opatrnosti.
Sekačku nikdy nepoužívejte na extrémně strmých svazích.
* Jestliže musíte sekačku za chodu přitáhnout směrem k sobě, anebo pokud je při sekání nutno pohybovat sekačkou směrem vzad, dbejte přitom zvýšené opatrnosti.
V případě, že je zařízení kamkoliv přepravováno anebo pokud jím přejíždíte po nezatravněné ploše, vždy vypněte pohon nožů.
Nikdy nepoužívejte zařízení v případě, že zjistíte, že na něm jsou poškozené kryty, anebo že na něm chybí kterýkoliv z bezpečnostních prvků, jako jsou odražeče či lapače posekané trávy.
Motor vždy spouštějte pouze tak, jak je popsáno v návodu k obsluze; přitom dbejte na to, aby se při tomto úkonu Vaše nohy nenacházely v blízkosti nožů.
Při startování motoru nikdy zařízení nenaklápějte, pokud to pro startování není vyloženě nezbytné. V tomto případě obraťte sekačku tou stranou vzhůru, která je vás dále.
Nikdy nestrkejte ruce či nohy pod sekačku, především ne do blízkosti pohyblivých dílů. Nikdy nezakrývejte výhozní otvor pro odvod posečené trávy.
Zařízení nikdy nepřepravujte, pokud ještě běží motor.
Vždy nejprve zastavte motor a vytáhněte vidlici napájecího kabelu ze zásuvky; teprve potom je možno začít odstraňovat závady či vyprázdnit sběrný koš na posečenou trávu.
- Stejně postupujte před každou kontrolou, každým čištěním či každou opravou zařízení.
- Případně, pokud jste při sekání narazil na nějaké cizí těleso, zkontrolujte, zda nedošlo k poškození sekačky; pokud ano, je nutno před opětovným spuštěním motoru toto poškození opravit.
- Anebo začne-li zařízení nezvykle silně vibrovat (okamžitě provést kontrolu zařízení!)
Motor zastavte pokaždé, když odcházíte pryč od zařízení.

ÚDRŽBA A USKLADNĚNÍ

Dbejte na to, aby veškeré matice, čepy a šrouby byly vždy řádně utažené, zajistíte tak bezpečný chod zařízení.
* Pravidelně kontrolujte, zda není poškozen či nadměrně opotřeben sběrný koš.
* Opotřebené či poškozené díly ihned vyměňte za nové, přispějete tak k bezpečnému provozu Vaší sekačky.
Při seřizování nastavitelných prvků dejte pozor, abyste si nesevřeli prsty mezi pohyblivé nože a pevnou část zařízení. Chcete-li sekačku uložit v uzavřeném prostoru, nechte předtím vychladnout její motor.

5. SESTAVENÍ

Sekačka je za účelem přepravy dodávána v rozloženém stavu. Před použitím musí být složena dle následujících kroků:

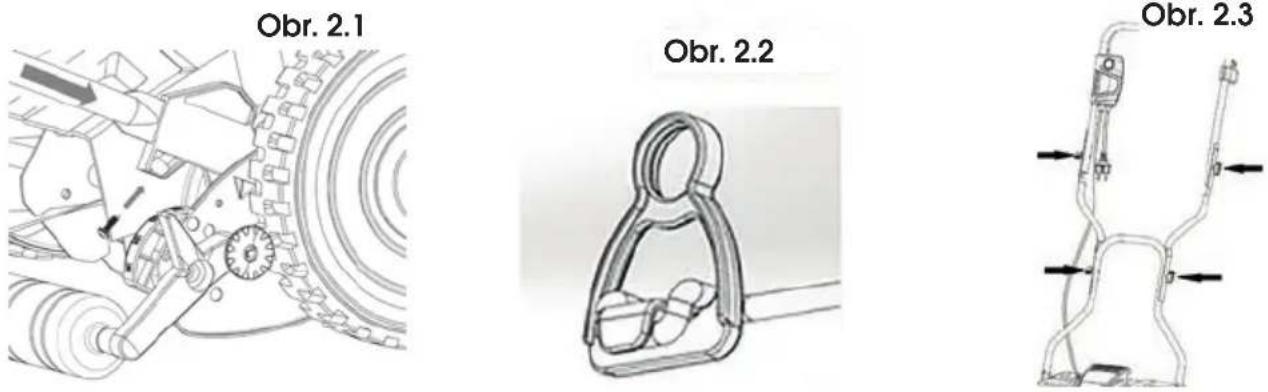

5.1 MONTÁŽ MADLA

Připojte spodní díl madla k šasi sekačky (Obr. 2.1)
* Na pravou stranu středního madla vložte zajištění kabelu (Obr 2.2)
Připojte horní díl ke střednímu pomocí šroubů s křídlovými matkami. Následně připojte tyto dva díly ke spodnímu madlu (Obr. 2.2)

Poznámka: pro účely skladování je madlo skládací.

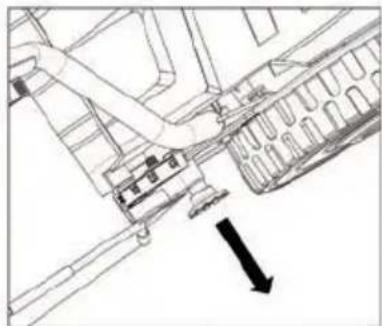

5.2 INSTALACE KOŠE A JEHO NASAZENÍ

* Spojte oba díly kovového rámu A a B (Obr. 2.4)
Navlékněte tkaninu na rám koše a konce připojte k rámu (Obr. 2.5)
Koš připojte k sekačce (Obr. 2.5)

⚠ UPOZORNĚNÍ: Před nastavováním výšky sečení se vždy přesvědčte, že je sekačka vypnutá a nůž se nepohybuje.

⚠ UPOZORNĚNÍ: Nůž se po vypnutí sekačky několik sekund točí. Točící nůž může způsobit zranění.

Výška sečení se nastavuje ve 4 pozicích

1. pozice 13 mm
2. pozice 23 mm
3. pozice 32 mm
4. pozice 38 mm

Obr. 3

Odjistěte aretaci nastavení výšky vytažením čepů a nastavte požadovanou výšku. Čepy je nutné odjistit na obou stranách sekačky současně. (Obr. 3)

⚠️ UPOZORNĚNÍ:

Poznámka:Trávník by neměl být zkracován o více jak 1/3 své výšky.

6.2 PŘIPOJENÍ K ELEKTRICKÉ SÍTI

Zapojte zástrčku kabelu do elektrické sítě (230-240 V, 50 Hz).

Ujistěte se, že je k dispozici dostatečná délka kabelu.

Délka kabelu by neměla přesáhnout 30m. Při použití delšího kabelu může sekačka ztrácet výkon.

Kabel zajistěte pomocí držáku na středním madle (Obr. 2.2)

6.3 ZAPNUTÍ/VYPNUTÍ SEKAČKY

⚠ UPOZORNĚNÍ: Sekačku nespouštějte, stojí-li na místě s vysokou trávou.

Zapnutí:

Stiskněte a držte bezpečnostní tlačítko. (Obr. 4 bod 1). Poté přitáhněme spínací páku k madlu. (Obr. 4 bod 2). Uvolněte bezpečnostní tlačítko.

Vypnutí:

Uvolněte spínací páku (Obr.4 bod 2)

Obr. 4

⚠ UPOZORNĚNÍ: Nůž se po vypnutí sekačky několik sekund točí.
⚠ UPOZORNĚNÍ: Sekačku nevypínejte a nezapínejte v rychlém sledu.

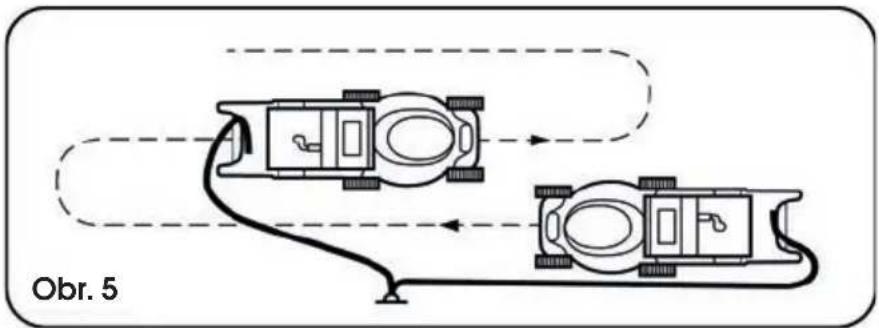

6.4 SEČENÍ

⚠ UPOZORNĚNÍ: Sekejte trávník jen když je suchý. Sečení vlhké trávy způsobí nežádoucí zanášení sekačky a následný pokles výkonu a horší sběr posečené trávy.
⚠ UPOZORNĚNÍ: Sekejte vždy směrem od kabelu. Tím zamezíte nechtěnému přeseknutí kabelu. Obrázek 5.

Mode FZR 1050 E
Napájení 230-240 V, 50 Hz
Příkon 400 W
Otáčky naprázdno 1080 min	-1
Šířka záběru (délka nože): 380 mm
Výšky sečení 13/24/32/38 mm - 4 pozice
Objem sběrného koše 45 l
Prázdná hmotnost: 12,9 Kg
Hlučnost 96 dB(A)
Garantovaná hladina akustického výkonu (LWA max) v souladu se směrnicí pro hlučnost 2000/14:
LwA MAX 96 dB(A)
Vibrace:	0,336 m/s ^2

8. ÚDRŽBA

⚠️ POZOR! Než přikročíte k demontáži sběrného koše, vždy vypněte sekačku a vytáhněte vidlici prodlužovacího kabelu ze zásuvky.

Poznámka: Níže uvedenou údržbu doporučujeme provádět pravidelně; prodloužíte tak životnost zařízení a zvýšíte jeho spolehlivost.

* Provádějte pravidelnou vizuální kontrolu zařízení, abyste včas odhalili zjevné závady jako volný, opačně nasazený či poškozený nůž anebo poškozené či nadměrně opotřebené díly.
Rovněž pravidelně kontrolujte, zda nejsou poškozeny ochranné kryty či ochranná zařízení a zda jsou na svých místech.
Před každým použitím zařízení provedťe veškeré potřebné opravy a údržbu.
V případě, že zařízení i přes pravidelnou údržbu nefunguje, obraťte se na náš zákaznický servis, případná oprava by měla být provedena u našeho smluvního partnera, v některé z odborných dílen značky Fieldmann.

9. LIKVIDACE

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přirodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele. Likvidace v ostatních zemích mimo Evropskou unii Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Návod k použití v originálním jazyce

FAST®

FAST ČR, a.s.

Černokostelecká 1621, 251 01 Ričany, Czech Republic

tel: [phone], fax: [phone]

PROHLÁŠENÍ O SHODĚ

Produkt/ značka: Elektrická vřetenová sekačka/ FIELDMANN

Typ/ model: FZR 1050-E

AC 230-240V, 50Hz, 400W, 1080/min ^-1 , IPX4

Šířka sečení: 380mm

Naměřená hladina akustického výkonu: L_P,A=75,2dB(A)

Garantovaná hladina akustického výkonu: L_WA=96dB(A)

Výrobce: FAST ČR, a.s.

Černokostelecká 2111, 100 00 Praha 10, Czech Republic

VAT no: CZ26726548

Výrobek je ve shodě s níže uvedenými směrnicemi a nařízeními;

Jméno: Ing. Zdeněk Pech

Datum vydání: 30. 8. 2019

Podpis:

FAST FAST CR, a.s.

Černokostalecka 1621, 251 01 Áličany

IČO: 26726548 tel.: [phone]

DIC: CZ26726548 fax: [phone]

ICO-26 72 65 48, DIC-07-26 72 65 48

Bankovní spojení: Komerční banka Praha 1, č.ů. 89309011/0100, Česka spořitelna Praha 4, č.ů. 2375682/0800,

CSOB Praha 1. č.u. 8010-0116233383/0300

Elektrická záhradná kosačka

NÁVOD NA OBSLUHU

Poznámka: Ak odovzdávate stroj d'alším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje aj pokyny na obsluhu, údržbu a opravy.

Majte kábel zdroja napájania v dostatočnej vzdialenosti od čepelí.

Používajte ochranu dýchacích orgánov.

1. Spínacia hrazda
2. Horný diel držadla
3. Stredný diel držadla
4. Spodný diel držadla
5. Kôš
6. Skrutky s krídlovou maticou
7. Spínacia jednotka

4. ZÁSADY BEZPEČNOSTI PRÁCE

• Ak musíte nechaf zariadenie bez dozoru
• Ak sa chystáte odstránit poruchu
• Pred každou kontrolou, každým čistením či opravou
• Ak narazíte pri kosení na cudzie teleso
• Ak zariadenie nadmerne vibruje.

Kosačku nikdy nepoužívajte na extrémne strmých svahoch.

Nikdy nestrkajte ruky či nohy pod kosačku, predovšetkým nie do blízkosti pohyblivých dielov. Nikdy nezakrývajte vyhadzovací otvor na odvod pokosenej trávy.

Vždy najprv zastavte motor a vytiahnite vidlicu napájacieho kábla zo zásuvky; až potom je možné začať odstraňovať poruchy či vyprázdníť zberný kôš na pokosenú trávu.

Poznámka: na účely skladovania je držadlo skladacie.

5.2 INŠTALÁCIA KOŠA A JEHO NASADENIE

Spojte oba diely kovového rámu A a B (Obr. 2.4)
Navlečte tkaninu na rám koša a konce pripojte k rámu (Obr. 2.5)
Kôš pripojte ku kosačke (Obr. 2.6)

Obr. 2.4

⚠ UPOZORNENIE: Kosačku nespúšťajte, ak stojí na mieste s vysokou trávou.

Zapnutie:

Stlačte a držte bezpečnostné tlačidlo. (Obr. 4, bod 1). Potom pritiahnite spínaciu páku k držadlu. (Obr. 4, bod 2). Uvol'nite bezpečnostné tlačidlo.

Vypnutie:

Uvol'nite spínaciu páku (Obr. 4, bod 2)

Obr. 4

⚠️ POZOR! Skôr ako prikročíte k demontáži zberného koša, vždy vypnite kosačku a vytiahnite vidlicu predlžovacieho kábla zo zásuvky.

Produkt/ značka: Elektrícká vretenová kosačka na trávu/ FIELDMANN

Type/ model: FZR 1050-E

AC 230-240V, 50Hz, 400W, 1080/min ^-1 , IPX4

šírka kosenia 380mm

nameraná hladina akustického výkonu: L_PA = 75,2dB(A)

garantovaná hladina akustického výkonu: LWA= 96dB(A)

Výrobca: FAST ČR, a.s.

Černokostelecká 2111, 100 00 Praha 10, Czech Republic

VAT no: CZ26726548

Výrobok je ve zhode s níže uvedenými smernicami a nariadeniami:

Bankovní spojení: Komerční banka Praha 1, č.ů. 89309011/0100, Česka spořitelna Praha 4, č.ů. 2375682/0800.

ČSOB Praha 1. č.u. 8010-0116233383/0300

Záruční list / Záručný list /

Razítko a podpis prodejce

Prodávající poskytuje kupujfímu na výrobek zá- ruku v trvání 24 měsíců od převzetí výrobku kupu- jícím. Záruka se poskytuje za dále uvedených pod- mínek. Záruka se vztahuje pouze na nové spotřební zboží prodané spotřebiteli pro běžné domácí použi- tí. Práva z odpovědnosti za vady (reklamací) může kupující uplatnit bud’ u prodávajícího, u kterého byl výrobek zakoupen nebo v níže uvedeném autorizovaném servisu. Kupující je povinen reklamací uplatnit bez zbytečného odkladu, aby nedocházelo ke zhoršení vady, nejpozději však do konce záruční doby. Kupující je povinen poskytnout při reklamací součinnost nutnou pro ověření existence reklamované vady. Do reklamačního řízení se přijímá pou- ze kompletní a z důvodů dodržení hygienických předpisů neznečištěný výrobek. V případě oprávněné reklamace se záruční doba prodlužuje o dobu od okamžiku uplatnění reklamace do okamžiku převzetí opraveného výrobku kupujícím nebo oka- mžiku, kdy je kupující po skončení opravy povinen výrobek převzít. Kupující je povinen prokázat svá práva reklamovat (doklad o zakoupení výrobku, zá- ruční list, doklad o uvedení výrobku do provozu...).

Záruka se nevztahuje zejména na:

■ vady, na které byla poskytnuta sleva ■ opotrebení a poškození vzniklé běžným užíváním výrobku ■ poškození výrobkuv důsledku neodborné či nesprávné instalace, použití výrobku rozporu s návodem k použití, platnými právními předpisy a obecně známými a obvyklými způsoby používání, v důsledku použití výrobku k jinému účelu, než ke kterému je určen ■ poškození výrobku v důsledku zanedbané nebo nesprávné údržby ■ poškození výrobku způsobené jeho znečištěním, nehodou a zásahem vyšší moci (živelná událost, požár, vniknutí vody...) ■ vady funkčnosti výrobku způsobené nevhodnou kvalitou signálu, rušivým elektromagnetickým polem apod. ■ mechanické poškození výrobku (např.ulomení knoflíku, pád ... ■ poškození způsobené použitím nevhodných médií, náplní, spotřebního materiálu (baterie) nebo nevhodnými provozními podmínkami (např. vysoké okolní teploty, vysoká vlhkost prostředí, otřesy ... ■ poškození, úpravu nebo jiný zásah do výrobku provedený neoprávněnou nebo neautorizovanou osobou (servisem) ■ případy, kdy kupující při reklamaci neprokáže oprávněnost svých práv (kdy a kde reklamovaný výrobek zakoupil) ■ případy, kdy se údaje v předložených dokladech liší od údajů uvedených na výrobku ■ případy, kdy reklamovaný výrobek nelze ztotožnit s výrobkem uvedeným v dokladech, kterými kupující prokazuje svá ■ práva reklamovat (např. poškození výrobního čísla nebo záruční plomba přístroje, přepisované údajů dokladech ...)

Záručné podmienky

Autorizovaná servisní střediska / Autorizované servisné strediská / Authorized service centres

FASTČR, a. s.

U Sanitasu 1621 CZ

251 01 Ríčany

Česká republika

Tel.: [phone]

Fax: [phone]

[e-mail]

www.fastcr.cz

FAST ČR, a. s.

Cejl 31

CZ 602 00 Brno

Česká republika

Tel.: [phone]

Fax: [phone]
