NÁVOD K OBSLUZE PLLA 12 D3 PARKSIDE

Překlad originálního provozního návodu

DE AT CH

Akku-LED-Licht

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

CZ Překlad originálního provozního návodu Strana 18

Použití dle určení......19

Rozsah dodávky/ příslušenství...... 19

Přehled....20

Popis funkce...... 20

Technické údaje...... 20

Bezpečnostní pokyny......21

Význam bezpečnostních pokynů...... 21

Piktogramy a symboly....22

Všeobecné bezpečnostní pokyny pro LED světla....22

Příprava....23

Ovládací části......23

Závit stativu....23

Nastavení úhlu hlavy svítilny.... 23

Kontrola stavu nabití akumulátoru...... 23

Nabití akumulátoru.....24

Provoz.... 24

Pokyny k práci......24

Vložení a vyjmutí akumulátoru...... 24

Zapnutí a vypnutí...... 25

Čištění, údržba a skladování......25

Čištění...... 25

Údržba....25

Skladování......25

Likvidace/ochrana životního prostředí......26

Pokyny pro likvidaci akumulátorů...... 27

Servis...... 27

Záruka.... 27

Opravárenská služba....29

Service-Center...... 30

Dovozce.... 30

Náhradní díly a příslušenství...... 30

Překlad původního EU prohlášení o shodě...... 31

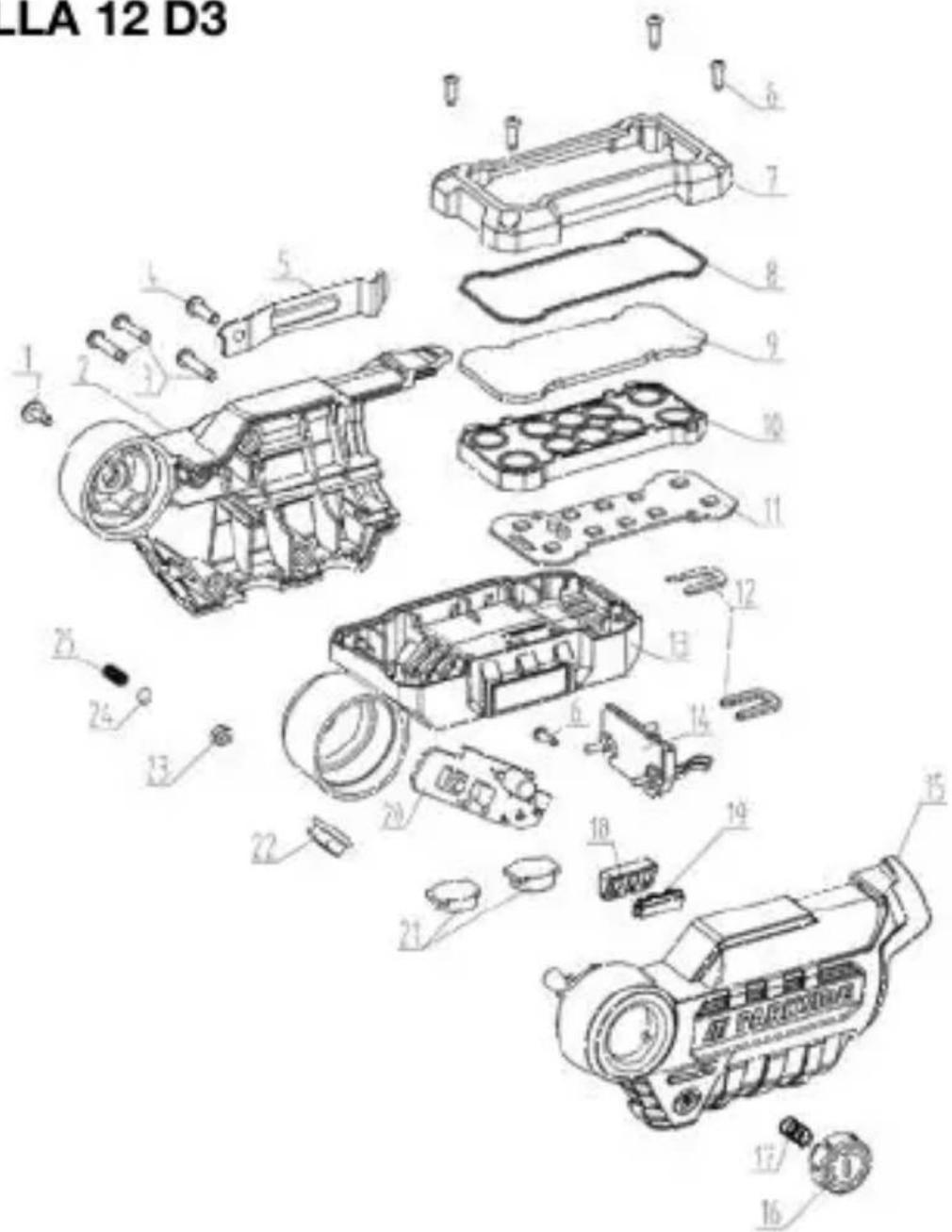

Rozložený pohled......67

Úvod

Blahopřejeme vám k zakoupení vašeho nového aku-mulátorového LED světla (dále jen přístroj nebo elek-trický nástroj).

Vybrali jste si vysoce kvalitní přístroj. Tento přístroj byl odzkoušen během výroby na kvalitu a podroben výstupní kontrole. Funkčnost Vašeho přístroje je tím zajištěná.

Návod k obsluze je součástí tohoto přístroje. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Přečtěte si pečlivě návod k obsluze. Seznamte se s ovládacími prvky a správným používáním přístroje. Používejte přístroj pouze tak, jak je popsáno a pro určené oblasti použití. Návod k obsluze dobře uschovejte a v případě předání přístroje třetím osobám předejte veškerou dokumentaci.

Použití dle určení

Přístroj je určen výhradně pro následující použití:

- prěnosné, prostorové a dočasné osvětlení vnitřních prostor.

Přístroj není určen k osvětlení místnosti.

Přístroj je určen pouze pro normální provoz ve vnitřních prostorech.

Jakékoliv jiné použití, které není v tomto návodu k obsluze výslovně povoleno, může vést k poškození přístroje a pro uživatele představovat vážné nebezpečí.

Obsluha nebo uživatel za- řízení nese zodpovědnost za nehody či škody na ji- ných osobách nebo jejich majetku. Přístroj je určen pro použití domácími kuti- ly. Není určen pro trvalé ko- merční využívání. V přípa- dě komerčního použití zá- ruka zaniká. Výrobce neru- čí za škody způsobené ne- správným použitím nebo nesprávnou obsluhou.

Přístroj je součástí série X 12 V TEAM a lze jej pro- vozovat s akumulátory série X 12 V TEAM. Akumulátory série X 12 V TEAM se smí nabíjet pouze nabíječkami série X 12 V TEAM.

Rozsah dodávky/příslušenství

Vybalte přístroj a zkontrolujte rozsah dodávky.

Obalový materiál zlikvidujte správně dle předpisů.

• Aku LED svítidlo
• Překlad původního návo- du k používání

Akumulátor a nabíječka nejsou součástí dodávky.

Přehled

1 spona na opasek
2 odblokování akumu- látoru
3 akumulátor
4 Hlava svítilny
5 Vnitřní závit (Závit stativu)
6 Zapínač/vypínač
7 ukazatel stavu nabití
8 rukojeť
9 magnet
10 nabíječka

Popis funkce

Funkce ovládacích prvků naleznete v následujících popisech.

Technické údaje

Aku LED svítidlo .... PLLA 12 D3

Domezovací napětí U .....12 V ==

Domezovací výkon P ≤ 5 W

Třída ochrany ..... III Typ ochrany ..... IP20 Počet svítidel (LED) .....10× 0,5 W Světelný tok ..... 480 lm Rozsah naklopení ..... 0°–200° (8-stupňový) Hmotnost s akumulátorem (12 V, 2 Ah) .....≈0,36 kg akumulátor .....Li-Ion

Doby nabíjení

Přístroj je součástí série X 12 V TEAM a lze jej pro- vozovat s akumulátory série X 12 V TEAM. Akumulátory série X 12 V TEAM se smí nabíjet pouze nabíječkami série X 12 V TEAM.

Doporučujeme Vám, provozovat tento přístroj pouze s následujícími akumulátory: PAPK 12 A4, PAPK 12 B4 Doporučujeme Vám, nabíjet tyto akumulátory pomocí následujících nabíječek: PLGK 12 A2, PLGK 12 B2, PLGK 12 A3

Technické údaje akumulá- toru a nabíječky: Viz samo- statný návod.

Doba nabíjení je mimo jiné ovlivněna faktory, jako je teplota prostředí a akumulátoru a také použitého síto-

vého napětí, a může se pro- to příp. lišit od uvedených hodnot.

Doba na-bíjení(min)	PAPK12 A1	PAPK 12 A2PAPK 12 A3PAPK 12 A4	PAPK12 B2PAPK12 B3PAPK12 B4	PAPK 12D1PAPK 12D2
PLGK 12A1PLGK 12A2PLGK 12A3PLGK 12B2	60 60 120 150
PDSLG12 A1PDSLG12 A2	60 45 60 80

Bezpečnostní pokyny

Význam bezpečnostních pokynů

⚠ NEBEZPEČÍ! Pokud tento bezpečnostní pokyn nedodržíte, dojde k nehodě. Důsledkem je vážné zranění nebo smrt.

⚠️ VAROVÁNÍ! Pokud ten- to bezpečnostní pokyn ne-

dodržíte, dojde případně k nehodě. Mohlo by to mít za následek vážné zranění nebo smrt.

⚠ UPOZORNĚNÍ! Pokud tento bezpečnostní pokyn nedodržíte, dojde k nehodě. V důsledku může dojít k drobnému nebo středně těžkému ublížení na zdraví. OZNÁMENÍ! Pokud tento bezpečnostní pokyn nedodržíte, dojde k nehodě. V

CZ

důsledku může dojít k věc- nému poškození.

Piktogramy a symboly Piktogram na prístroji

X12V TEAM

Přístroj je součástí série X 12 V TEAM a lze jej pro- vozovat s akumulátory série X 12 V TEAM. Akumulátory série X 12 V TEAM se smí nabíjet pouze nabíječkami série X 12 V TEAM.

Přečtěte si návod k obsluze

Elektrické nástroje nepatří do domácího odpadu.

Třída ochrany III

Stejnosměrné na- pětí

Piktogramy v návodu k obsluze

Pozor!

Všeobecné bezpečnostní pokyny pro LED světla

• Během provozu neza- krývejte přístroj. Přístroj se při provozu zahřívá a může způsobit popáleni- ny.
• Nedívejte se do světelného paprsku. Nesměřujte světelný paprsek na osoby ani zvířata.
• Nedovolte používat přístroj dětem. Mohly by neúmyslně zaslepit jiné osoby nebo samy sebe.
• Zkontrolujte trvalou pevnost upevnění přístroje. Hrozí nebezpečí poranění způsobené pádem přístroje.
• Kryt svítilny chrání před neúmyslným dotykem aktivních částí. Neotví-rejte kryt.
• Přístroj nenechávejte v blízkosti zařízení citlivých na magnetické pole a magnetických záznamových nosičů. Magnet může způsobit nevratnou ztrátu dat.
• Světelný zdroj této svítilny smí vyměnit pouze vý-

robce nebo servisní technik pověřený výrobcem nebo podobně kvalifikovaná osoba.

- Používejte pouze příslušenství doporučené společností PARKSIDE. Kvůli nevhodnému příslušenství může dojít k úrazu elektrickým proudem nebo požáru.

⚠️ VAROVÁNÍ! Zranění osob a hmotné škody v důsledku neodborné manipulace s akumulátorem. Do-držujte bezpečnostní pokyny a pokyny k nabíjení a správnému použití, uvedené v návodu k obsluze Vašeho akumulátoru a Vaší nabíječky série X 12 V TE-AM. Podrobný popis nabíjení a další informace naleznete v tomto samostatném návodu k obsluze.

Příprava

Ovládací části

Před prvním uvedením přístroje do provozu se seznamte s ovládacími části.

Zapínač/vypínač (6)

- Zapnutí: Stisknutí

• Vypnutí: Stisknutí

Závit stativu

(Obr. B)

Pomocí vnitřního závitu (1/4") (5) můžete přístroj našroubovat na stativ ((nejsou dodány)).

Nastavení úhlu hlavy svítilny

Hlavu svítilny (4) lze naklápět:

• ve vertikálním směru

Nastavitelný rozsah na- klopení

• vertikální: 0°–200° (8-stupňový)

Postup (Obr. A)

1. Naklopte hlavu svítilny (4) ve vertikálním směru, aby se dosáhlo požadovaného úhlu sklonu.

Kontrola stavu nabití akumulátoru

Po dobu zapnutí přístroje indiku-je ukazatel stavu akumulátoru (7) stav nabití aku- mulátoru.

LED Význam

červený,oranžový, ze-lený	akumulátor jenabitý
červený,oranžový	akumulátorje částečněnabitý

červený akumulátor je nutné dobít

Nabití akumulátoru

Viz také návod k obsluze nabíječky.

Upozornění

• Nechte zahřátý akumulátor před nabíjením vychladnout.
• Akumulátor nevystavujte po delší dobu silnému slunečnímu záření a nepokládejte jej na topná tělesa (max. 50 °C).

Nabití akumulátoru

1. Vyjměte akumulátor (3) z přístroje:
2. Zasuňte akumulátor (3) do nabíjecí prohloubeniny v nabíječce akumulátoru(10).

3. Zastrčte nabíječku aku- mulátoru (10) do zásuv- ky.

4. Po úspěšném dokončení nabíjení odpojte nabíječku akumulátoru (10) od sítě.

5. Vytáhněte akumulátor (3) z nabíječky akumulátoru (10).

Provoz

Pokyny k práci

• ⚠️VAROVÁNÍ! Nedívejte se do světelného zdroje.
- Během pracovních pře- stávek lze přístroj zavěsit pomocí integrované spo- ny na opasek (1).

Vložení a vyjmutí akumulátoru

⚠️ VAROVÁNÍ! Nebezpečí zranění v důsledku neúmyslného spuštění přístroje. Akumulátor vložte do přístroje až tehdy, když je přístroj zcela připraven k použití.

OZNÁMENÍ! Nebezpečí poškození! Nesprávný akumulátor může poškodit přístroj a akumulátor.

Vložení akumulátoru

1. Zasuňte akumulátor (3) podél vodicí lišty do držáku akumulátoru v ruko-jeti (8). Akumulátor se slyšitelně zablokuje.

Vyjmutí akumulátoru

1. Stiskněte a podržte odblokování akumulátoru (2) na akumulátoru (3).
2. Vytáhněte akumulátor z rukojeti (8).

Zapnutí a vypnutí

Zapnutí

1. Stiskněte zapínač/vypínač (6).
   Přístroj svítí s maximálním jasem.

Vypnutí

1. Stiskněte zapínač/vypínač (6).

Snížení, resp. zvýšení ja- su

1. Stiskněte a podržte tlačítko zap/vyp (6) cca 3 sekundy stisknuté.

Čištění, údržba a skladování

Před čištěním přístroj vypněte a vyjměte z něj aku-mulátor.

Čištění

• Vyčistěte přístroj pomocí suchého měkkého hadříku, aby nedošlo k poškrábání krytu LED světla.
• K čištění mezer na přístroji použijte štěteček.
• Nepoužívejte drsné čisticí prostředky ani roz-pouštědla. Přístroj se tak může nevratně poškodit.
• Nepoužívejte vodu ani kovové předměty. Hrozí nebezpečí zkratu.

Údržba

Přístroj je bezúdržbový.

Skladování

Přístroj a příslušenství skladujte vždy:

• čisté
• suché
  • chráněné před prachem
  • chráněné proti mrazu
• mimo dosah dětí

Skladovací teplota akumulátoru a přístroje je mezi 0 °C až 45 °C. Během sklado-vání zabraňte extrémnímu chladu nebo teplu, aby akumulátor neztratil výkon. Před delším uskladněním (např. zazimování) vyjměte akumulátor z přístroje (do-držujte samostatný návod k obsluze pro akumulátor a nabíječku).

Likvidace/ ochrana životního prostředí

Vyjměte akumulátor z přístroje a přístroj, akumulátor, příslušenství a obal odevzdejte k ekologické recyk- laci.

Elektrické nástroje nepatří do domácího odpadu.

Symbol přeškrtnuté popelnice na kolečkách zname-ná, že tento výrobek nesmí být po skončení své životnosti likvidován jako netříděný komunální odpad.

Směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ):

Spotřebitelé jsou ze záko- na povinni recyklovat elek- trická a elektronická zaří- zení na konci jejich život- nosti způsobem šetrným k životnímu prostředí. Tím- to způsobem je zajištěna recyklace šetrná k životní- mu prostředí a šetřící zdro- je.

V závislosti na tom, jak je vše implementováno ve vnitrostátním právu, máte následující možnosti:

• vrátit v prodejně,
• odevzdat na oficiálním sběrném místě,
• zaslat zpět výrobci/distributorovi.

Tento stav se netýká příslušenství starých přístrojů a pomocných prostředků bez elektrických součástí.

Pokyny pro likvidaci akumulátorů

Akumulátor neod-hazujte do domov-ního odpadu ani do ohně (nebez-pečí exploze) či do vody. Poškozené akumulátory mo-hou při úniku jedo-vatých výparů či kapalin poškodit životní prostředí a zdraví osob.

Akumulátory zlikvidujte podle místních předpisů. Vadné nebo vybité akumulátory se musí recyklovat v souladu se směrnicí č. 2006/66/ES. Akumulátor odevzdejte na sběrném místě pro staré baterie, kde bude recyklován v souladu s předpisy na ochranu životního prostředí. V případě dotazů se obratte na místní organizaci pro likvidaci odpadů nebo na naše servisní centrum. Akumulátory likvidujte ve vybitém stavu. Doporučujeme póly akumulátoru přelepit lepicí páskou, čímž zabráníte zkratu. Akumulátor neotevírejte.

Servis

Záruka

Vážení zákazníci, na tento výrobek získáváte záruku 3 let od data zakou- pení. V případě závad na tomto výrobku máte nárok na zákonná práva vůči pro- dejci tohoto výrobku. Tato zákonná práva nejsou ome- zena níže uvedenou záru- kou.

Záruční podmínky

Záruční doba začíná datem nákupu. Dobře uschovejte originální pokladní doklad. Tento doklad je potřebný jako doklad o koupi. Dojdeli k vadě materiálu nebo výrobní vadě během tří let od data nákupu tohoto výrobku, opravíme nebo vyměníme Vám výrobek podle našeho uvážení zdarma. To-to záruční plnění vyžaduje, aby vadný výrobek a doklad o koupi (pokladní doklad) byly předloženy během tříleté lhůty a bylo stručně písemně popsáno, o jakou

závadu se jedná a kdy k ní došlo.

Pokud je vada kryta na- ší zárukou, obdržíte zpět opravený nebo nový výro- bek. S opravou nebo výmě- nou výrobku nezačne ply- nout nová záruční doba.

Záruční doba a zákonné nároky z vad

Záruční doba se záručním plnění neprodlouží. To platí také pro vyměněné a opravené díly. Jakákoli poškození nebo vady, které se již v době nákupu vyskytly, je nutné nahlásit ihned po vybalení. Opravy provedené po uplynutí záruční doby jsou za poplatek.

Rozsah záruky

Výrobek byl pečlivě vyro- ben podle přísných směrnic pro jakost a před dodáním pečlivě zkontrolován.

Záruční plnění platí pro va- dy materiálu nebo výrob- ní vady. Tato záruka se ne- vztahuje na díly výrobku, které jsou vystaveny běžné- mu opotřebení, a lze je pro- to považovat za opotřebi- telné součásti (např. kapacita akumulátoru) nebo za poškození křehkých částí. Tato záruka zaniká, pokud je výrobek poškozen, ne-správně používán nebo není udržován. Pro správné používání výrobku se musí přesně dodržovat všechny pokyny uvedené v návodu k obsluze. Je nutné se bezpodmínečně vyvarovat použití a jednání, které nejsou v tomto návodu k obsluze doporučovány nebo před nimiž se varuje.

Výrobek je určen pouze pro soukromé použití a není určen ke komerčnímu používání. Záruka zaniká v případě hrubého a nesprávného zacházení, použití násilí a zásahů, které nebyly provedeny naší autorizovanou servisní pobočkou.

Vyřízení v záručním případě

V zájmu rychlého zpracování Vašeho požadavku postupujte podle následujících pokynů:

- Pro všechny dotazy si připravte doklad o koupi a číslo položky (např. IAN

- Číslo položky nalezne- te na typovém štítku na výrobku, na rytině na vý- robku, na titulní straně návodu k obsluze (vlevo dole) nebo na nálepce na zadní nebo spodní straně výrobku.

- Pokud se vyskytnou funkční chyby nebo jiné závady, nejprve kontaktujte níže uvedené servisní středisko telefonicky nebo použijte náš kontaktní formulář, který najdete na stránkách parkside-diy.com v kategorii Servis.

- Po konzultaci s naším servisním střediskem můžete bezplatně zaslat vadný výrobek na adresu služby, kterou jste obdrželi, s přiloženým dokladem o koupi (účtenkou), s uvedením povahy va-dy a kdy k ní došlo. K za-mezení problémů s při-jetím a dalším nákladům je bezpodmínečně nut-né používat pouze adre-su, která Vám byla ozná-mena. Ujistěte se, že zá-

silka není zaslaná nevy- placeně, není objemným zbožím, expresem ne- bo jiným speciálním ná- kladem. Zašlete výrobek včetně veškerého příslu- šenství dodaného při ná- kupu a zajistěte, aby pře- pravní obal byl dostateč- ně bezpečný.

Opravárenská služba

Pro opravy, které nepod- léhají záruce, se obratte na servisní středisko. Tam Vám rádi poskytneme od- had nákladů.

- Můžeme přijímat pouze přístroje, které byly při zaslání dostatečně zaba- leny a ofrankovány. Upozornění: Zašlete Váš přístroj vyčištěný a s od- kazem na závadu na ad- resu uvedenou v servis- ním středisku.

- Nepřijmou se přístroje zaslané neoprávněně, přístroje zasílané jako objemné zboží nebo expres zaslané přístroje nebo přístroje odeslaná jinou speciální dopravou.

CZ

- Vaše odeslané vadné přístroje zlikvidujeme bezplatně.

Service-Center

Servis Česko

Tel.: [phone]

Kontaktní formulář na

parkside-diy.com

IAN 458717_2401

Dovozce

Upozorňujeme, že následující adresa není servisní adresou. Nejprve kontaktujte výše uvedené servisní středisko.

Náhradní díly a příslušenství

Náhradní díly a příslušenství dostanete na webových stránkách www.grizzlytools.shop. Pokud máte problémy při objednání, kontaktujte nás prostřednictvím našeho online obchodu. V případě dalších dotazů se obraťte na Service-Center, str. 30

Překlad původního EU prohlášení o shodě

Výrobek: Aku LED svítidlo

Model: PLLA 12 D3

Sériové číslo: 000001 - 141400

Výše popsaný předmět prohlášení je ve shodě s příslušnými harmonizačními právními předpisy Unie:

2014/30/EU • 2011/65/EU & (EU) 2015/863

Výše popsaný předmět prohlášení je ve shodě se směrni-cí Evropského parlamentu a Rady 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.

Pro zajištění shody byly použity následující harmonizované normy a národní normy a předpisy:

EN IEC 60598-1:2021/A11:2022 EN 60598-2-8:2013 • EN 62493:2015/A1:2022 EN IEC 55015:2019/A11:2020 • EN 61547:2009 IEC 62471:2006 • EN IEC 63000:2018

Toto prohlášení o shodě vydal na vlastní odpovědnost vý-robce:

Zplnomocněný zástupce dokumentace

Obsah

Úvod.... 32

Technické údaje...... 34

Bezpečnostné pokyny......36

Význam bezpečnostných pokynov......36

Piktogramy a symboly....36

Všeobecné bezpečnostné pokyny pre LED svietidlá...... 37

Príprava....37

Ovládacie prvky...... 37 Závit statívu......38

Nastavenie uhla hlavy svietidla....38

Kontrola stavu nabitia akumulátora...... 38 Nabíjanie akumulátora...... 38

Prevádzka.... 39

Čistenie, údržba a skladovanie......40

Čistenie....40 Údržba....40 Skladovanie....40

Rozsah dodávky/ Príslušenstvo

Obalový materiál riadne zlikvidujte.

Oblast' otáčania ..... 0°–200° (8-stupňový)

Význam bezpeč- nostných pokynov

NEBEZPEČENSTVO!

Prečítajte si návod na obsluhu

Piktogramy v návode na obsluhu

Pozor!

červený, oranžový, ze- lený

červený Akumulátor sa musí nabit'

Nabíjanie akumulá- tora

1. Stlačte spínač zap/vyp (6).

1. Stlačte a podržte tlačidlo zap./vyp. (6) stlačené cca 3 sekundy.

Čistenie, údržba a skladovanie

Smernica 2012/19/EÚ o odpade z elektrických a elektronických zariadení:

Záručná doba a zákonné nároky na odstránenie nedostatkov

Kontaktný formulár na

parkside-diy.com

IAN 458717_2401

Importér

Sériové číslo: 000001 - 141400

Explosionszeichnung • Robbantott ábra • Rozložený pohled • Rozložený pohlád

PLLA 12 D3

LA 12 D3 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

informativ • informatív • informační • informatívny
