RE 150 Plus - Vysokotlaký čistič STIHL - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma RE 150 Plus STIHL ve formátu PDF.
| Typ výrobku | Vysokotlaký čistič |
| Značka | STIHL |
| Model | RE 150 Plus |
| Max. provozní tlak | 150 bar |
| Max. průtok | 500 l/h |
| Pohon | Elektromotor |
| Výkon motoru | 1900 W |
| Napájecí napětí | 230 V / 50 Hz |
| Třída ochrany | II |
| Hmotnost | 18,5 kg |
| Rozměry (D x Š x V) | 450 x 370 x 600 mm |
| Délka vysokotlaké hadice | 10 m |
| Délka přívodní hadice | 3 m |
| Nádrž na čisticí prostředek | 1 l, odnímatelná |
| Hladina akustického tlaku (LpA) | 75 dB(A) |
| Hladina akustického výkonu (LwA) | 92 dB(A) |
| Hodnota vibrací (ruka-paže) | < 2,5 m/s² |
| Nastavitelná tryska | Ano, od plochého po bodový paprsek |
| Dirt blaster | Součástí dodávky |
| Bezpečnostní vypnutí | Ano |
| Hlavní funkce | Čištění vozidel, teras, fasád, zahradního nářadí |

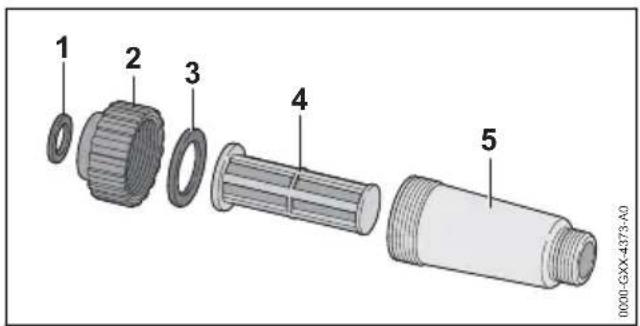

| Údržba | Pravidelné čištění sítkového filtru, kontrola trysky |
| Oprava | Náhradní díly dostupné u autorizovaného prodejce STIHL |
Často kladené otázky - RE 150 Plus STIHL
Dotazy uživatelů ohledně RE 150 Plus STIHL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vysokotlaký čistič ve formátu PDF zdarma! Najděte svůj návod RE 150 Plus - STIHL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. RE 150 Plus značky STIHL.
NÁVOD K OBSLUZE RE 150 Plus STIHL
2 Informace k tomuto návodu k použití...... 27
3 Přehled....27
4 Bezpečnostní pokyny....28
5 Připrava vysokotlakého čističe k práci..... 35
6 Smontování vysokotlakého čističe.... 35
7 Připojení na vodní zdroj.... 37
8 Elektrické připojení vysokotlakého čističe.38
9 Zapínání a vypínaní vysokotlakého čističe 38
10 Práce s vysokotlakým čističem.... 39
11 Po skončení práce.... 42
12 Přeprava.... 43
13 Skladování.... 43
14 Čištění......43
15 Údržba.... 44
16 Oprava....44
17 Odstranění poruch.... 44
18 Technická data....46
19 Náhradní díly a příslušenství...... 48
20 Likvidace....48
21 Prohlášení o konformitě EU.... 48
22 Adresy....48
1 Úvod
Vážená zákaznice, vážený zákazníku,
těší nás, že jste se rozhodli pro firmu STIHL. Vyvíjíme a vyrábíme naše výrobky ve špičkové kvalitě podle potřeb našich zákazníků. Tím vznikají výrobky s vysokým stupněm spolehlivosti i při extrémním namáhání.
STIHL je zárukou špičkové kvality také v servisních službách. Náš odborný prodej zajištuje kompetentní poradenství a instruktáž, jakož i obsáhlou technickou podporu.
STIHL se výslovně zasazuje za trvale udržitelné a zodpovědné zacházení s přírodou. Tento návod k použití Vám má být oporou při bezpečném a ekologickém používání Vašeho výrobku STIHL po dlouhý čas.
Děkujeme Vám za Vaši důvěru a přejeme mnoho spokojenosti s Vaším výrobkem STIHL.
2 Informace k tomuto návodu k použití česky
Dr. Nikolas Stihl
DŮLEŽITÉ! PŘED POUŽITÍM SI NÁVOD PŘEČTĚTE A ULOŽTE JEJ PRO DALŠÍ POTŘEBU.
2 Informace k tomuto návodu k použití
2.1 Platné dokumenty
Platí lokální bezpečnostní předpisy.
Navíc k tomuto návodu k použití si přečíst, porozumět jim a uložit pro další potřebu níže uvedené dokumenty:
– návod k použití a obal používaného příslušenství
– návod k použití a obal používaného čisticího prostředku
2.2 Označení varovných odkazů v textu
NEBEZPEČÍ
■ Odkaz upozorňuje na nebezpečí, která vedou k těžkým úrazům či úmrtí.
▶ Uvedená opatření mohou zabránit těžkým úrazům či úmrtí.
VAROVÁNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou vést k těžkým úrazům či úmrtí.
▶ Uvedená opatření mohou zabránit těžkým úrazům či úmrtí.
UPOZORNĚNÍ
■ Odkaz upozorňuje na nebezpečí, která mohou vést k věcným škodám.
- Uvedená opatření mohou zabránit věcným škodám.
2.3 Symbol v textu
Tento symbol odkazuje na kapitolu v tomto návodu k použití.
3 Přehled

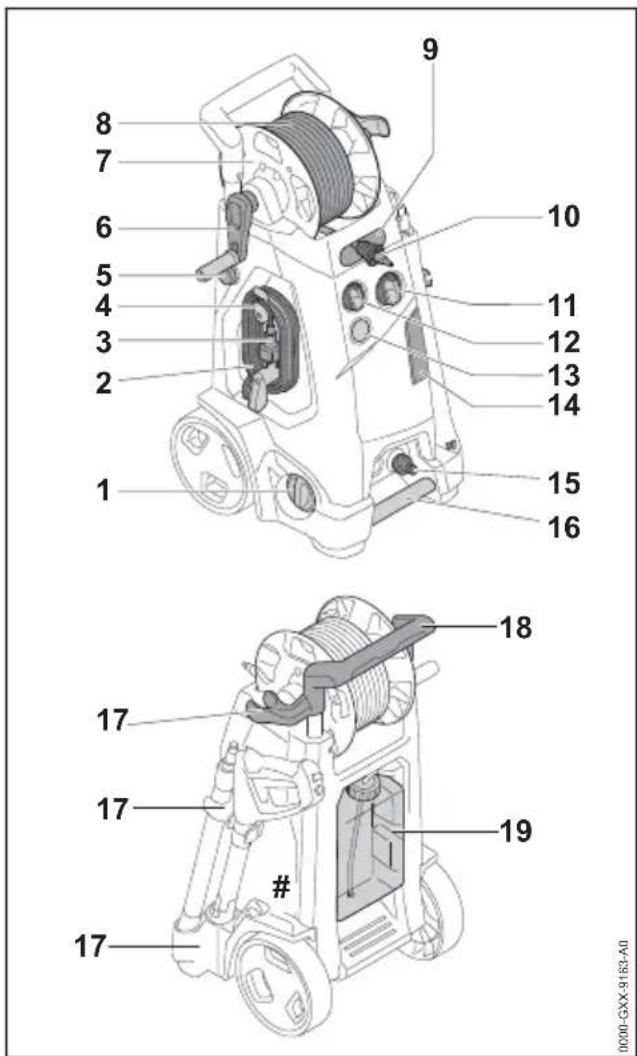

3.1 Vysokotlaký čistič


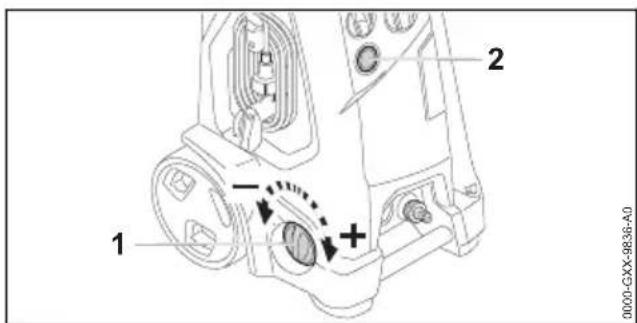

Otočný ovladač slouží k nastavení pracovního tlaku a množství vody.
2 Připojovací kabel
Připojovací kabel spojuje vysokotlaký čistič s elektrickou vidlicí.
3 Elektrická vidlice
Elektrická vidlice spojuje připojovací kabel se zásuvkou.
4 Držák s klipem
Držák slouží k odebrání a přechovávání připojovacího kabelu a je otočný. Klip přidržuje elektrickou vidlici na navinutém připojovacím kabelu.

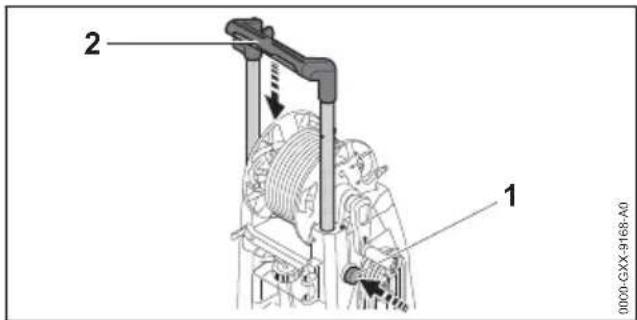

5 Pojistné tlačítko
Pojistné tlačítko blokuje přestavování délky rukojeti.
6 Klička
Klička slouží k otáčení hadicového bubnu.
česky 4 Bezpečnostní pokyny

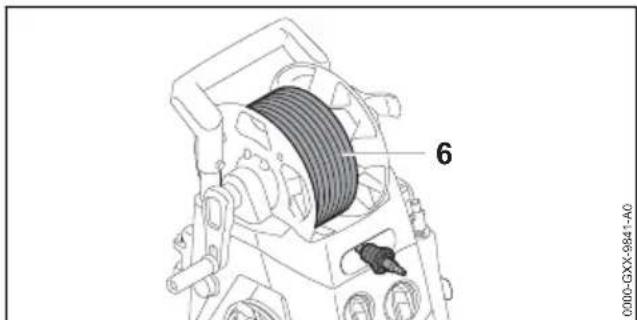

7 Hadicový buben
Hadicový buben slouží k navíjení vysokotlaké hadice.
8 Vysokotlaká hadice
Vysokotlaká hadice vede vodu z vysokotlakého čerpadla ke stříkací pistoli.
9 Vodicí otvor
Vodicí otvor přivádí vysokotlakou hadici zepředu na hadicový buben.
10 Nátrubek
Nátrubek spojuje vysokotlakou hadici se stříkací pistolí.

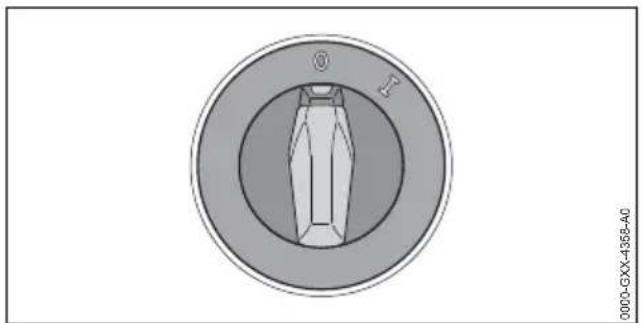

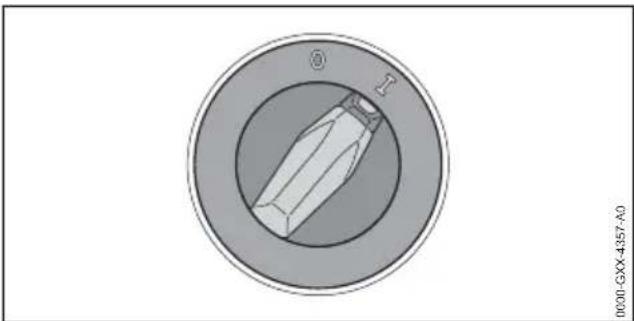

11 Otočný spínač
Otočný spínač slouží k zapnutí a vypnutí vysokotlakého čističe.

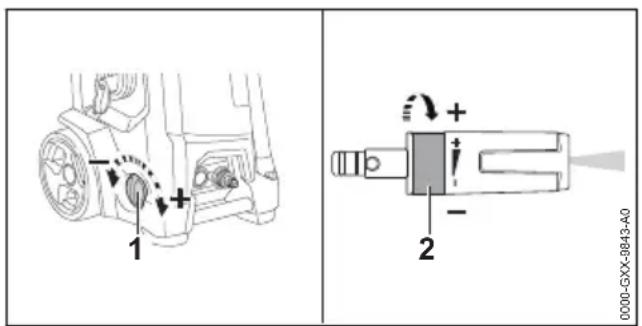

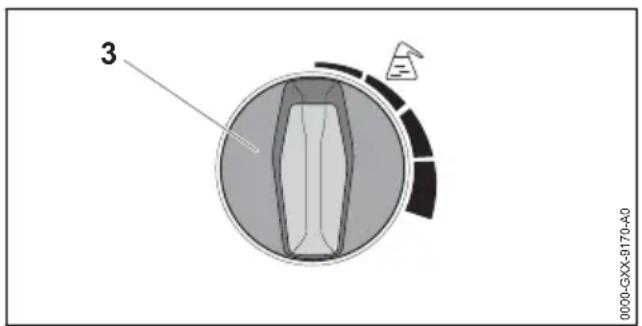

12 Dávkovač
Dávkovač slouží k nastavení požadovaného dávkování čisticího prostředku.
13 Manometr
Manometr udává tlak ve vysokotlakém čerpadle.

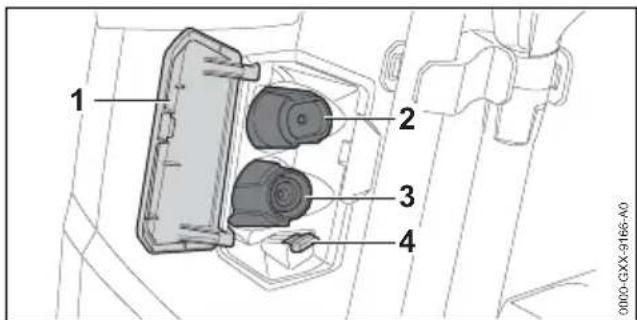

14 Klapka
Klapka zakrývá spoludodávané trysky a čisticí jehlu.

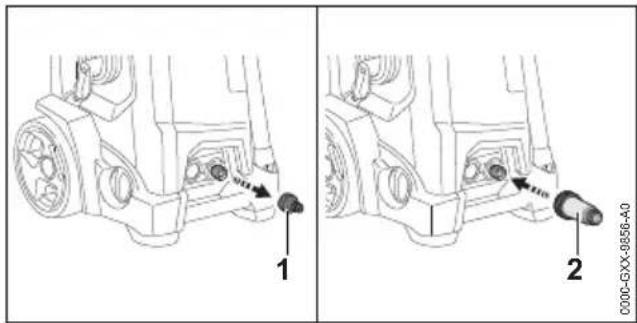

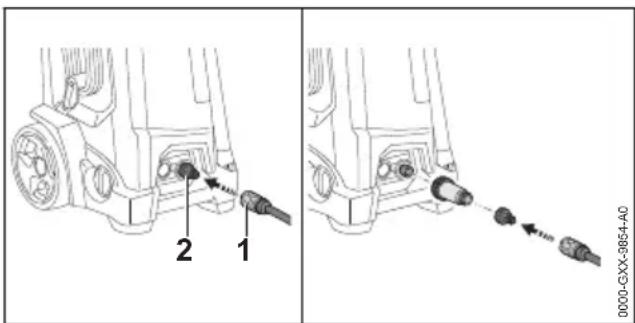

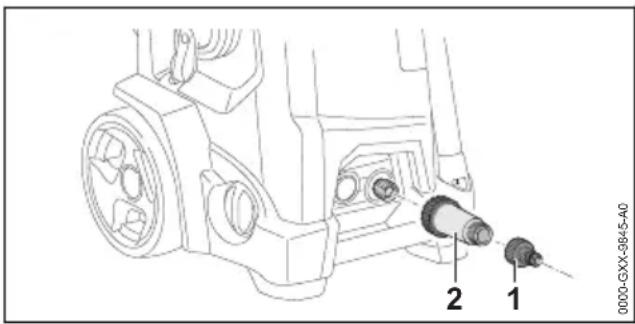

15 Nátrubek
Nátrubek slouží k připojení vodní hadice.

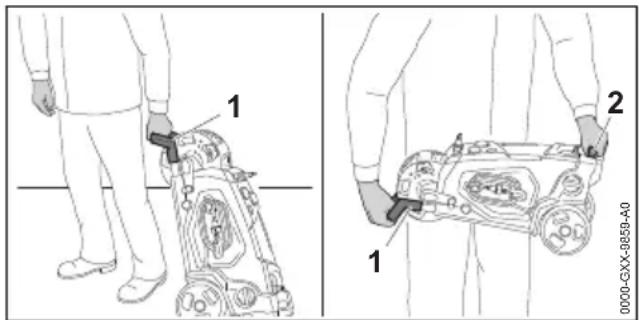

16 Přepravní držadlo
Přepravní držadlo slouží k prénášení vysokotlakého čističe.

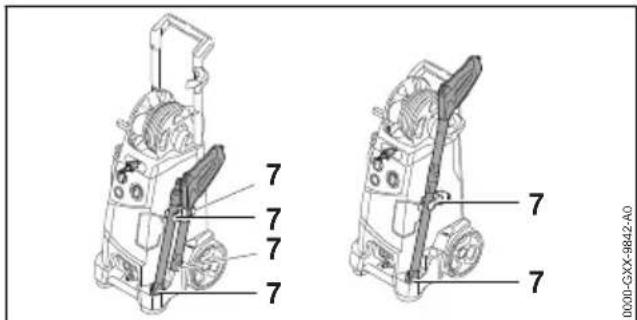

17 Držák
Držák slouží k přechovávání střikacího zařízení.
18 Rukojet'
Rukojet' slouží k prénášení vysokotlakého čističe a k pohybování s ním.

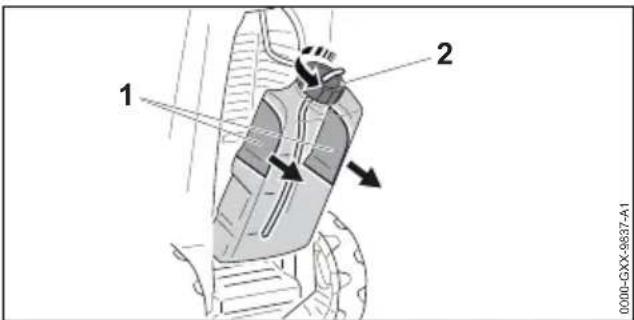

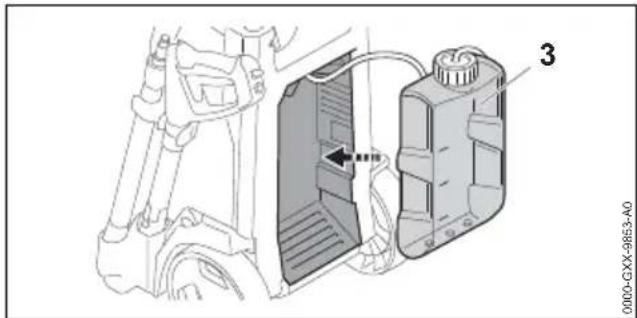

19 Nádržka na čisticí prostředek
Nádržka na čisticí prostředek slouží k čištění s čisticím prostředkem.
# Výkonový štítek s výrobním číslem

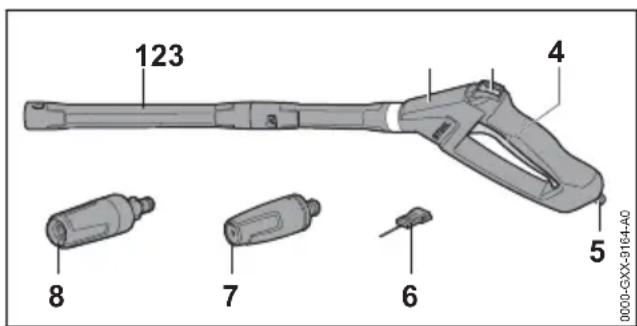

3.2 Stříkací zařízení


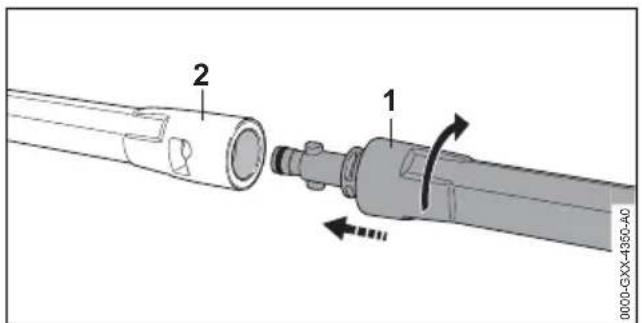

123 4 8 7 6 5 0000-GXX-9164-A01 Stříkací trubka
Stříkací trubka spojuje stříkací pistoli s try- skou.

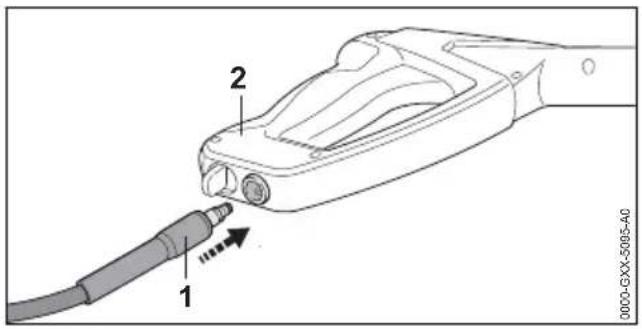

2 Stříkací pistole
Stříkací pistole slouží k držení a vedení stříkacího zařízení.

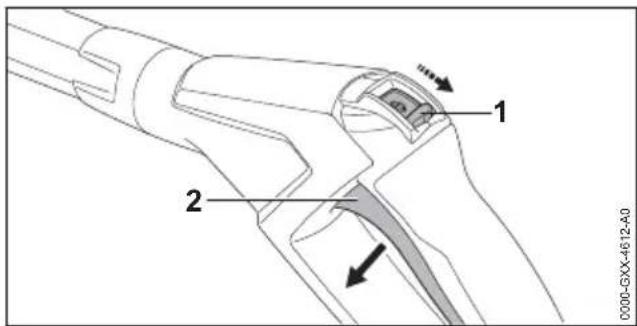

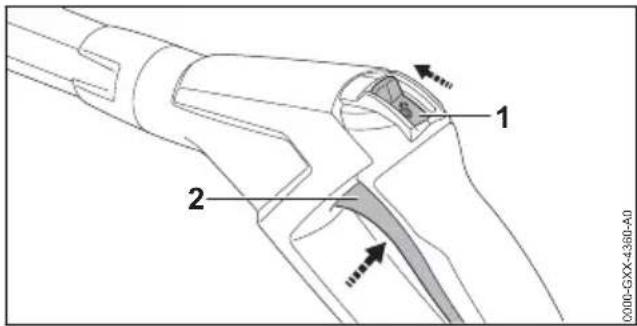

3 Zarážková páčka
Zarážková páčka odjišťuje páčku.
4 Páčka
Páčka otevírá a zavírá ventil stříkací pistole. Páčka spouští a zastavuje vodní proud.

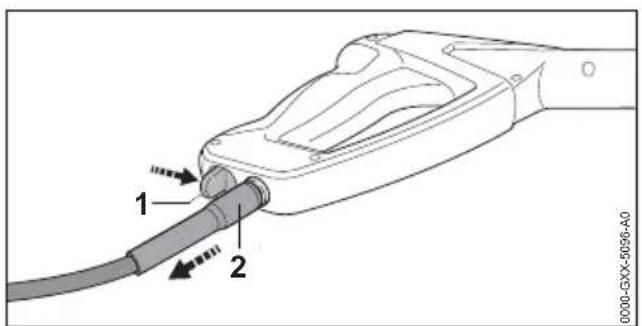

5 Aretační páčka
Aretační páčka udržuje nátrubek ve stříkací pistoli.

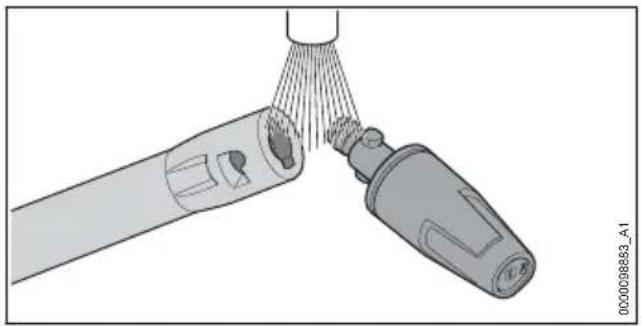

6 Čisticí jehla

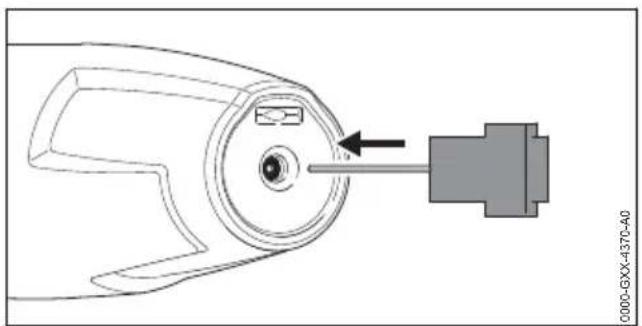

Čisticí jehla slouží k čištění trysek.

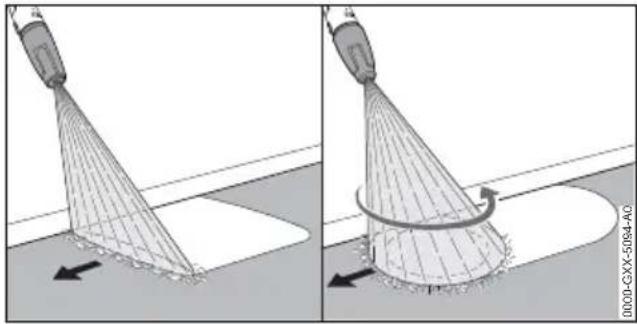

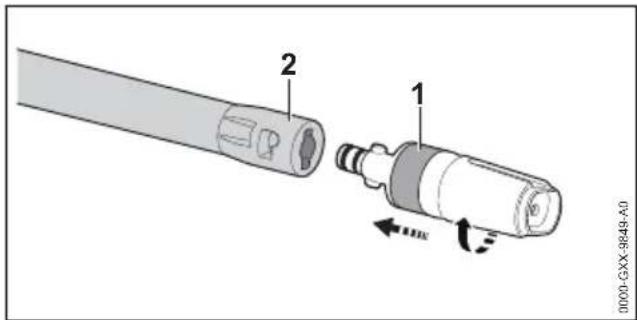

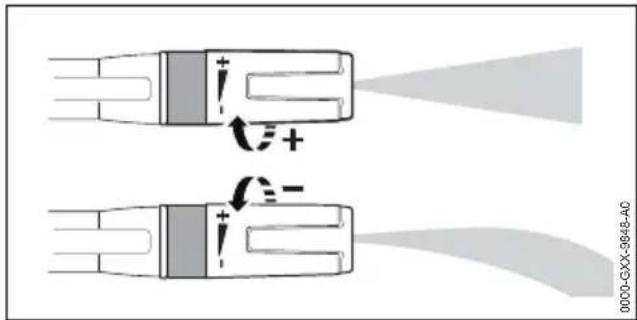

7 Plochá tryska
Plochá tryska vytváří plochý vodní proud.
8 Rotační tryska
Rotační tryska vytváří tvrdý, rotující vodní proud.
3.3 Symboly
Tyto symboly se mohou nacházet na vysokotlakém čističi a stříkacím zařízení a mají následující význam:
Zarážková páčka v této poloze deblokuje páčku.
Zarážková páčka v této poloze blokuje páčku.
Výrobek nelikvidujte s domácím odpadem.
L_wA Zaručená hladina akustického výkonu podle směrnice 2000/14/ES v dB(A) za účelem porovnatelnosti akustických emisí výrobku.
STIHL
Tyto symboly označují originální náhradní díly STIHL a originální příslušenství STIHL.
4 Bezpečnostní pokyny
4.1 Varovné symboly
Varovné symboly na vysokotlakém čističi mají následující význam:
Dodržujte bezpečnostní pokyny a jejich opatření.
4 Bezpečnostní pokyny česky
Návod k použití je třeba si přečíst, porozumět mu a uložit ho pro další potřebu.
Noste ochranné brýle.
– Nemířte proudem vody na osoby a zvířata.
– Nemířte proudem vody na elektrická zařízení, elektrické přípojky, zásuvky a vedení vedoucí elektrický proud.
– Nemířte proudem vody na elektrické přístroje a vysokotlaký čistič.
Pokud je připojovací nebo prodlužovací kabel poškozen: vytáhněte sít'ovou zástrčku ze zásuvky.
Nepřipojujte vysokotlaký čistič přímo k síti pitné vody.
Během přerušení práce, přepravy, skladování, údržby nebo opravy vysokotlaký čistič vypněte.
Nepoužívejte, nepřepravujte a neskladujte vysokotlaký čistič při teplotách pod 0 °C.
4.2 Řádné používání
Vysokotlaký čistič STIHL RE 150 PLUS nebo RE 170 PLUS slouží k čištění například vozidel, přívěsů, teras, cest a fasád.
Vysokotlaký čistič se nesmí používat za deště.
⚠️ VAROVÁNÍ
■ V případě používání vysokotlakého čističe v rozporu s účelem použití může dojít k těžkým úrazům nebo úmrtí osob a ke vzniku věcných škod.
- Vysokotlaký čistič je třeba používat tak, jak je to popsáno v tomto návodu k použití.
Vysokotlaký čistič STIHL RE 150 nebo RE 170 neslouží pro níže uvedená použití:
– čištění azbestocementu a podobných povrchů
– čištění povrchů, které jsou natřené olovnatou barvou nebo lakované
– čištění povrchů, které se dostávají do kontaktu s potravinami
– čištění samotného vysokotlakého čističe
4.3 Požadavky na uživatele
▲ VAROVÁNÍ
■ Uživatelé bez instruktáže nemohou rozpoznat nebo dobře odhadnout nebezpečí hrozící vysokotlakým čističem. Uživatel nebo jiné osoby mohou utrpět těžká nebo smrtelná zranění.
Je třeba si přečíst návod k použití, porozumět mu a uschovat jej.
▶ Pokud bude vysokotlaký čistič předáván další osobě: zároveň s ním předejte i návod k použití.
- Zajistěte, aby uživatel splňoval níže uvedené požadavky:
– Uživatel je odpočatý.
– Tento stroj nesmí používat osoby (včetně dětí) se sníženými psychickými, senzorickými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí.
- Uživatel je schopen rozpoznat a posoudit nebezpečí hrozící vysokotlakým čističem.
– Uživatel je plnoletý nebo je v souladu s národními předpisy pod dohledem zaškolován pro výkon povolání.
– Před prvním použitím vysokotlakého čističe obdržel uživatel instruktáž od specializovaného pro-dejce STIHL nebo jiného specialisty.
– Uživatel není pod vlivem alkoholu, léků nebo drog.
▶ V případě nejasností: vyhledejte specializovaného prodejce STIHL.

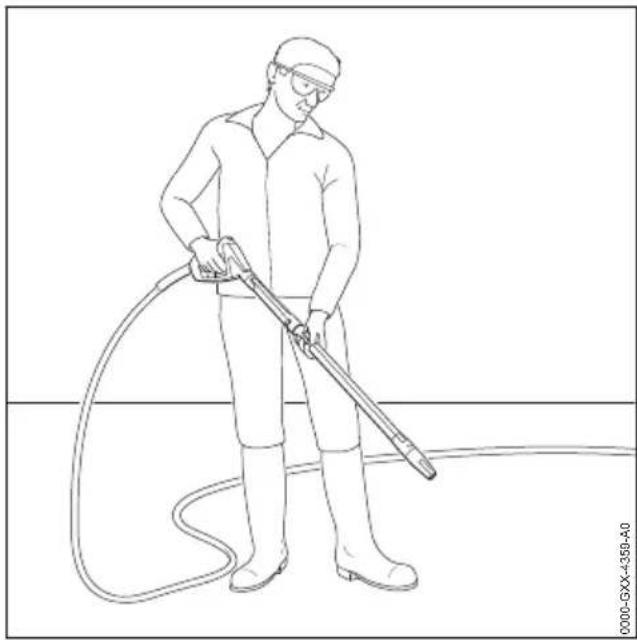

4.4 Oblečení a vybavení
▲ VAROVÁNÍ
■ Během práce mohou být předměty velkou rychlostí vymrštěny nahoru. Uživatel může být zraněn.
- Nosit těsně přiléhající ochranné brýle. Vhodné ochranné brýle byly přezkoušeny podle normy EN 166 nebo podle národních předpisů a jsou s patřičným označením k dostání na trhu.
- Nosit těsně přiléhající bundu, košili s dlouhým rukávem a dlouhé kalhoty.
■ Při práci může dojít k tvorbě aerosolů. Vdechované aerosoly mohou škodit zdraví a vyvolat alergické reakce.
- Provést odhad rizik v závislosti na k čištění určenému povrchu a jeho okolí.
▶ Pokud z odhadu rizik vyjde najevo, že se budou vytvářet aerosoly: nosit ochrannou dýchací masku ochranné kategorie FFP2 nebo jiné srovnatelné ochranné kategorie.
■ Pokud nosí uživatel nevhodnou obuv, může uklouznout. Uživatel může být zraněn.
- Nosit pevnou, uzavřenou obuv s hrubou podrážkou.
4.5 Pracovní pásmo a okolí
⚠️ VAROVÁNÍ
- Nezúčastněné osoby, děti a zvířata nemohou rozpoznat ani odhadnout nebezpečí hrozící vysokotlakým čističem a do výšky vymrštěnými předměty. Nezúčastněné osoby, děti a zvířata mohou utrpět těžká zranění a může dojít k věcným škodám.
▶Nepouštějte nezúčastněné osoby, děti a zvířata do pracovního pásma.
▶ Vysokotlaký čistič nenechá-vejte bez dohledu.
▶Zajistěte, aby si děti s vysokotlakým čističem nemohly hrát.
■ Pokud by se pracovalo v dešti nebo ve vlhkém prostředí, může dojít k úrazu elektrickým proudem. Uživatel se může těžce zranit nebo být usmrcen a vysokotlaký čistič se může poškodit.
▶ Nepracujte v dešti.
- Vysokotlaký čistič postavte tak, aby na něj nekapala voda a on se nenamočil.
▶ Vysokotlaký čistič postavte mimo vlhké pracovní místo.
■ Elektrické součástky vysokotlakého čističe mohou vytvářet jiskry. Jiskry mohou ve snadno hořlavém nebo explozivním okolí vyvolat požáry nebo exploze. Může tím dojít k těžkým úrazům či úmrtí a ke vzniku věcných škod.
- Nikdy nepracujte ve snadno hořlavém nebo explozivním okolí.
4.6 Stav odpovídající bezpečnosti
Vysokotlaký čistič je ve stavu odpovídajícím bezpečnosti, když jsou splněny níže uvedené podmínky:
– Vysokotlaký čistič je nepoškozený.
– Vysokotlaká hadice, spojky a postřikovací zařízení jsou nepoškozené.
– Postřikovací zařízení je správně namontováno.
– Připojovací kabel, prodlužovací kabel a jejich sít'ové zátrčky jsou nepoškozené.
– Vysokotlaký čistič je čistý a suchý.
– Stříkací zařízení je čisté.
– Ovládací prvky fungují a nejsou změněny.
– Je namontováno pouze originální příslušenství STIHL určené pro tento vysokotlaký čistič.
– Příslušenství je namontováno správně.
▲ VAROVÁNÍ
■ Ve stavu neodpovídajícím bezpečnosti nemohou konstrukční díly již bezpečně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob.
- Pracujte s nepoškozeným vysokotlakým čističem.
- Pracujte s nepoškozenou vysokotlakou hadicí, nepoškozenými spojkami a nepoškozeným postřikovacím zařízením.
▶ Postřikovací zařízení namontujte tak, jak je to popsáno v tomto návodu k použití.
- Pracujte s připojovacím kabelem, prodlužovacím kabelem a se síťovou zástrčkou jen tehdy, pokud nejsou poškozené.
▶ Pokud je vysokotlaký čistič znečištěný nebo mokrý: vyčistěte vysokotlaký čistič a nechte jej uschnout.
- Pokud je stříkací zařízení znečištěné: vyčistěte stříkací zařízení.
▶ Nepozměňujte vysokotlaký čistič.
▶ Pokud nefungují ovládací prvky: nepracujte s vysokotlakým čističem.
4 Bezpečnostní pokyny česky
- Montujte pouze originální příslušenství STIHL určené pro tento vysokotlaký čistič.
- Příslušenství montujte tak, jak je to popsáno v tomto návodu k použití nebo v návodu k použití daného příslušenství.
- Nestrkejte do otvorů vysokotlakého čističe žádné předměty.
- Opotřebované nebo poškozené informační štítky vyměňte.
▶ V případě nejasností: vyhledejte specializovaného prodejce STIHL.
4.7 Pracovní postup
⚠️ VAROVÁNÍ
■ Uživatel již v určitých situacích nemůže soustředěně pracovat. Uživatel může zakopnout, upadnout a těžce se zranit.
▶ Pracujte klidně a s rozvahou.
▶ Pokud jsou světelné poměry a viditelnost špatné: nepracujte s vysokotlakým čističem.
▶ Obsluhujte vysokotlaký čistič sami.
▶ Dávejte pozor na překážky.
- Při práci stůjte na zemi a udržujte rovnováhu. Pokud je nutné pracovat ve výškách: používejte vysokozdvižnou pracovní plošinu nebo bezpečné lešení.
- Pokud se dostaví známky únavy: udělejte si pracovní přestávku.
■ Pokud se vysokotlaký čistič během práce změní nebo se chová nezvyklým způsobem, může být v provozně nebezpečném stavu. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
- Ukončete práci, vytáhněte síťovou zástrčku ze zásuvky a vyhledejte specializovaného prodejce STIHL.
▶ Používejte vysokotlaký čistič vestoje.
- Nezakrývejte vysokotlaký čistič, jinak nebude zajištěna dostatečná výměna chladicího vzduchu.
- Při puštění spouště stříkací pistole se vysokotlaké čerpadlo automaticky vypne a z trysky přestane proudit voda. Vysokotlaký čistič je v pohotovostním režimu a zůstává nadále zapnutý. Při stisknutí spouště stříkací pistole se vysokotlaké čerpadlo automaticky opět zapne a z trysky začne proudit voda. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
▶ Pokud se nepracuje: zamkněte spoušt' stříkací pistole.
▶ Vypněte vysokotlaký čistič.
▶ Vytáhněte síťovou zástrčku vysokotlakého čističe ze zásuvky.
■ Při teplotách pod 0 °C může na čištěných površích a v konstrukčních dílech vysokotlakého čističe zamrznout voda. Uživatel může uklouznout, upadnout a těžce se zranit. Mohou vzniknout věcné škody.
- Při teplotách pod 0 °C vysokotlaký čistič nepoužívejte.
■ Pokud se tahá za vysokotlakou hadici, vodovodní hadici nebo připojovací kabel, může se vysokotlaký čistič pohnout a převrátit. Mohou vzniknout věcné škody.
▶ Netahejte za vysokotlakou hadici, vodovodní hadici ani připojovací kabel.
■ Pokud vysokotlaký čistič stojí na šikmé, nerovné nebo nezpevněné ploše, může se pohnout a převrátit. Mohou vzniknout věcné škody.
▶ Stavte vysokotlaký čistič na vodorovnou plochou zpevněnou plochu.
■ Pokud se pracuje ve výšce, může vysokotlaký čistič nebo stříkací zařízení spadnout dolů. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
- Používejte vysokozdvižnou pracovní plošinu nebo bezpečné lešení.
▶ Vysokotlaký čistič na vysokozdvižnou pracovní plošinu ani lešení nestavte.
▶ Pokud není dosah vysokotlaké hadice dostatečný: prodlužte vysokotlakou hadici prodlužovací vysokotlakou hadicí.
- Zajistěte stříkací zařízení proti pádu dolů.
■ Proud vody může z povrchů uvolnit azbestová vlákna. Azbestová vlákna se po uschnutí mohou dostat do vzduchu a mohou pak být vdechnuta. Vdechovaná azbestová vlákna mohou poškodit zdraví.
▶ Nečistěte azbestové povrchy.
■ Proud vody může z vozidel nebo strojů uvolnit olej. Olejnatá voda se může dostat do země, vody nebo kanalizace. Je tak ohroženo životní prostředí.
- Čistěte vozidla nebo stroje jen na místech, kde je v odtoku vody nainstalován odlučovač oleje.
■ Proud vody může spolu s olovnatou barvou vytvářet olovnaté aerosoly a vodu. Olovnaté aerosoly a olovnatá voda se mohou dostat do země, vody nebo kanalizace. Vdechované aerosoly mohou poškodit zdraví a vyvolat alergické reakce. Je tak ohroženo životní prostředí.
▶ Nečistěte povrchy, které jsou natřeny nebo nalakovány olovnatou barvou.
česky 4 Bezpečnostní pokyny
■ Proud vody může poškodit choulostivé povrchy. Mohou vzniknout věcné škody.
▶ Nečistěte choulostivé povrchy rotační tryskou.
- Choulostivé povrchy z gumy, látky, ze dřeva nebo z podobných materiálů čistěte se sníženým pracovním tlakem a s větším odstupem.
■ Pokud se rotační tryska během práce ponoří do znečištěné vody nebo se v ní používá, může se poškodit.
- Nepoužívejte rotační trysku ve znečištěné vodě.
- Při čištění nádob: vyprázdněte nádobu a během čištění nechte odtékat vodu.
■ Nasáté snadno hořlavé nebo explozivní kapaliny mohou vyvolat požáry a exploze. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
▶ Nenasávejte snadno hořlavé nebo explozivní kapaliny a nepostřikujte je.
■ Nasáté dráždivé, žíravé a jedovaté kapaliny mohou ohrozit zdraví a poškodit konstrukční díly vysokotlakého čističe. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
▶ Nenasávejte dráždivé, žíravé a jedovaté kapaliny a nepostřikujte je.
■ Silný proud vody může způsobit závažná poranění osob a zvířat nebo věcné škody.
▶ Nemířte proudem vody na osoby a zvířata.
▶ Nemířte proudem vody do míst, kam není dobře vidět.
▶ Nečistěte oblečené oblečení.
▶ Nečistěte nazuté boty.
■ Pokud se elektrická zařízení, elektrické přípojky, zásuvky a vedení vedoucí elektrický proud dostanou do kontaktu s vodou, může dojít k úrazu elektrickým proudem. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
▶ Nemířte proudem vody na elektrická zařizení, elektrické přípojky, zásuvky a vedení vedoucí elektrický proud.
▶ Nemířte proudem vody na připojovací nebo na prodlužovací kabel.
■ Pokud se elektrická zařízení nebo vysokotlaký čistič dostanou do kontaktu s vodou, může dojít k úrazu elektrickým proudem. Uživatel může utrpět těžká nebo smrtelná zranění a mohou vzniknout věcné škody.
▶ Nemířte proudem vody na elektrické přístroje a vysokotlaký čistič.
- Zajistěte, aby elektrická zařízení a vysokotlaký čistič byly daleko od čištěného povrchu.
■ Nesprávně uložená vysokotlaká hadice se může poškodit. V důsledku poškození může do okolí nekontrolovaně pod vysokým tlakem unikat voda. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
▶ Nemířte proudem vody na vysokotlakou hadici.
▶ Uložte vysokotlakou hadici tak, aby nebyla napnutá nebo zamotaná.
▶ Uložte vysokotlakou hadici tak, aby nebyla poškozená, zalomená nebo stlačená a nikde se neodírala.
- Chraňte vysokotlakou hadici před horkem, olejem a chemikáliemi.
■ Nesprávně uložená vodovodní hadice se může poškodit a osoby o ni mohou zakopnout. Osoby se mohou poranit a vodovodní hadice se může poškodit.
▶ Nemířte proudem vody na vodovodní hadici.
▶ Uložte a označte vodovodní hadici tak, aby o ni osoby nemohly zakopnout.
▶ Uložte vodovodní hadici tak, aby nebyla napnutá nebo zamotaná.
▶ Uložte vodovodní hadici tak, aby nebyla poškozená, zalomená nebo stlačená a nikde se neodírala.
▶ Chraňte vodovodní hadici před horkem, olejem a chemikáliemi.
- Silný proud vody způsobuje reakční síly. V důsledku vzniklých reakčních sil může uživatel ztratit kontrolu nad stříkacím zařízením. Uživatel může utrpět těžká zranění a mohou vzniknout věcné škody.
- Držte stříkací pistoli pevně oběma rukama.
- Pracujte tak, jak je to popsáno v tomto návodu k použití.
4.8 Čisticí prostředky
▲ VAROVÁNÍ
■ Pokud by se čisticí prostředky dostaly do styku s pokožkou nebo očima, může dojít k podráždění pokožky či očí.
- Dbejte na návod k použití čisticího prostředku.
- Vyhněte se kontaktu s čisticími prostředky.
4 Bezpečnostní pokyny česky
▶ Pokud došlo ke kontaktu s pokožkou: dotčená místa pokožky umyjte velkým množstvím vody a mýdlem.
▶ Pokud došlo ke kontaktu s očima: vyplachujte oči nejméně po dobu 15 minut velkým množstvím vody a vyhledejte lékaře.
■ Nesprávné nebo nevhodné čisticí prostředky mohou poškodit vysokotlaký čistič nebo povrch čištěného předmětu nebo uškodit životnímu prostředí.
▶ STIHL doporučuje používat originální čisticí prostředky STIHL.
- Dbejte na návod k použití čisticího prostředku.
▶ V případě nejasností: vyhledejte specializovaného prodejce STIHL.
4.9 Připojení vody
▲ VAROVÁNÍ
■ Při puštění spouště stříkací pistole vznikne ve vodovodní hadici zpětný ráz. V důsledku zpětného rázu může dojít ke vtlacení znečištěné vody zpět do sítě pitné vody. Může dojít ke znečištění pitné vody.
▶ Nepřipojujte vysokotlaký čistič přímo k síti pitné vody.
▶ Dodržujte předpisy vodáren. Pokud je to vyžadováno, použijte pro připojení k síti pitné vody systémové oddělovací zařízení odpovídající předpisům (např. zábranu proti zpětnému průtoku).
■ Znečištěná voda nebo voda obsahující písek mohou poškodit konstrukční díly vysokotlakého čističe.
▶ Používejte čistou vodu.
▶ Pokud se používá znečištěná voda nebo voda obsahující písek: používejte spolu s vysokotlakým čističem vodní filtr.
■ Pokud je do vysokotlakého čističe přiváděno příliš málo vody, mohou se jeho konstrukční díly poškodit.
- Zcela otevřete vodní kohoutek.
- Zajistěte, aby bylo do vysokotlakého čističe přiváděno dostatek vody, 18.
4.10 Elektrické připojení
Kontakt s konstrukčními díly vedoucími elektrický proud může vzniknout z těchto přičin:
– Je poškozen připojovací kabel nebo prodlužovací kabel.
– Elektrická vidlice připojovacího kabelu nebo prodlužovacího kabelu je poškozená.
– Zásuvka není správně nainstalovaná.
▲ NEBEZPEČÍ
■ Kontakt s konstrukčními díly vedoucími elektrický proud může způsobit úraz elektrickým proudem. Uživatel může utrpět těžké nebo smrtelné zranění.
- Zajistěte, aby připojovací kabel, prodlužovací kabel a jejich elektrické vidlice nebyly poškozeny.
Pokud je připojovací kabel nebo prodlužovací kabel poškozen:
▶ Poškozeného místa se nedotýkejte.
▶ Vytáhněte elektrickou vidlici ze zásuvky.
▶ Připojovacího kabelu, prodlužovacího kabelu a jejich elektrických vidlic se dotý-kejte pouze suchýma rukama.
Zasuňte elektrickou vidlici připojovacího kabelu nebo prodlužovacího kabelu do správně nainstalované a zajištěné zásuvky s ochranným kontaktem.
Sít'ové připojení musí provést kvalifikovaný elektrikář v souladu s požadavky normy IEC 60364-1. Doporučujeme připojit elektrické napájení k tomuto stroji bud'přes proudový chránič, který při překročení 30mA svodového proudu unikajícího do země po dobu 30 ms přeruší přívod energie, nebo přes zemnicí jistič.
■ Poškozený nebo nevhodný prodlužovací kabel může vést k zásahu elektrickým proudem. Může dojít k těžkým úrazům nebo usmrcení osob.
- Používejte prodlužovací kabel se správným kabelovým průřezem, 8.3.
▶ Používejte prodlužovací kabel chráněný proti stříkající vodě, který je schválený pro použití venku.
▶ Používejte prodlužovací kabel, který má stejné vlastnosti jako připojovací kabel vysokotlakého čističe, 8.3.
▶ Doporučujeme k tomu používat kabelový buben, který zajistí, aby zásuvka byla minimálně 60 mm nad úrovní země.
⚠️ VAROVÁNÍ
■ Během práce může nesprávné síťové napětí nebo nesprávná síťová frekvence vést k přepětí ve vysokotlakém čističi. Vysokotlaký čistič se může poškodit.
Zajistěte, aby síťové napětí a síťová frekvence elektrické sítě souhlasily s údaji na výkonnostním štítku vysokotlakého čističe.
■ Pokud je na vícenásobnou zásuvku připojeno více elektrických spotřebičů, může během práce dojít k přetížení elektrických konstrukč-
ních dílů. Elektrické konstrukční díly se mohou zahřát a způsobit požár. Může tak dojít k těžkým úrazům či úmrtí osob a ke vzniku věcných škod.
- Připojujte do zásuvky jen samotný vysokotlaký čistič.
▶ Nepřipojujte vysokotlaký čistič do vícená- sobných zásuvek.
■ Nesprávně vedený připojovací nebo prodlužovací kabel může být poškozen a osoby o něj mohou zakopnout. Osoby mohou být zraněny a připojovací nebo prodlužovací kabel může být poškozen.
▶ Uložte připojovací i prodlužovací kabel tak, aby nemohly přijit do kontaktu s proudem vody.
▶ Uložte a označte připojovací i prodlužovací kabel tak, aby o ně osoby nemohly zakopnout.
- Připojovací kabel a prodlužovací kabel ved'te tak, aby nebyly napnuté nebo smotané.
- Připojovací kabel a prodlužovací kabel veďte tak, aby nemohly být poškozeny, zlo- meny, skřípnuty a neodíraly se.
- Připojovací kabel a prodlužovací kabel chraňte před horkem, olejem a chemikáliemi.
- Připojovací kabel a prodlužovací kabel ved'te po suchém podkladu.
■ Během práce se prodlužovací kabel zahřívá. Pokud teplo nemůže odcházet, může způsobit požár.
▶ V případě použití kabelového bubnu: kabelový buben kompletně odviňte.
4.11 Přeprava
▲ VAROVÁNÍ
■ Během přepravy se může vysokotlaký čistič převrátit nebo pohnout. Může dojít k úrazům osob a ke vzniku věcných škod.
▶ Zaaretujte páčku stříkací pistole.
▶ Vysokotlaký čistič vypněte.
- Vidlici vysokotlakého čističe vytáhněte ze zásuvky.
- Vyprázdněte nádržku na čisticí prostředek a vsad'te ji do vysokotlakého čističe.
Vysokotlaký čistič zajistěte upínacím popruhem, řemenem nebo síťkou tak, aby se nemohl převrátit ani pohnout.
■ Voda může při teplotách pod 0 °C v součástkách vysokotlakého čističe zamrznout. Vysokotlaký čistič se může poškodit.
- Vyprázdněte vysokotlakou hadici a stříkací zařízení.
▶ Pokud nelze vysokotlaký čistič přepravovat se zajištěním proti mrazu: vysokotlaký čistič chraňte mrazuvzdorným prostředkem na bázi glykolu.
4.12 Skladování
▲ VAROVÁNÍ
■ Děti nemohou rozpoznat ani odhadnout nebezpečí vysokotlakého čističe. Děti mohou utrpět těžké úrazy.
- Zajistěte páku stříkací pistole.
▶ Vypněte vysokotlaký čistič.
▶ Vysokotlaký čistič vytáhněte ze zásuvky.
▶ Vysokotlaký čistič skladujte mimo dosah dětí.
■ Elektrické kontakty na vysokotlakém čističi a kovové konstrukční díly mohou vlivem vlhka korodovat. Vysokotlaký čistič se může poškodit.
- Vysokotlaký čistič skladujte v čistém a suchém stavu.
■ Voda může při teplotách pod 0 °C v součástkách vysokotlakého čističe zamrznout. Vysokotlaký čistič se může poškodit.
- Vyprázdněte vysokotlakou hadici a stříkací zařízení.
▶ Pokud nelze vysokotlaký čistič skladovat se zajištěním proti mrazu: vysokotlaký čistič je nutno chránit mrazuvzdorným prostředkem na základě glykolu.
4.13 Čištění, údržba a opravy
▲ VAROVÁNÍ
■ Pokud je během čištění, údržby či opravy zasunutá síťová zástrčka do zásuvky, může se vysokotlaký čistič nechtěně zapnout. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
Zamkněte spoušt' stříkací pistole.
▶ Vypněte vysokotlaký čistič.
▶ Vytáhněte síťovou zástrčku vysokotlakého čističe ze zásuvky.
■ Ostré čisticí pomůcky, čištění proudem vody nebo špičatými předměty mohou vysokotlaký čistič poškodit. Pokud se vysokotlaký čistič nečistí správně, nemohou již konstrukční díly správně fungovat a bezpečnostní zařízení
5 Připrava vysokotlakého čističe k práci česky
mohou být vyřazena z provozu. Osoby mohou utrpět těžká zranění.
- Čistěte vysokotlaký čistič tak, jak je to popsáno v tomto návodu k použití.
■ Pokud vysokotlaký čistič není správně udržován nebo opravován, nemohou již konstrukční díly správně fungovat a bezpečnostní zařízení mohou být vyřazena z provozu. Může dojít k těžkým úrazům nebo usmrcení osob.
- Nikdy na vysokotlakém čističi neprovádějte opravy ani údržbářské úkony sami.
▶ Pokud je připojovací kabel defektní nebo poškozený: nechte připojovací kabel vyměnit specializovaným prodejcem STIHL.
- Pokud musí být provedena údržba či oprava vysokotlakého čističe: vyhledejte specializovaného prodejce STIHL.
5 Připrava vysokotlakého čističe k práci
5.1 Příprava vysokotlakého čističe k použití
Před každým započetím práce se musí provést níže uvedené kroky:
- Zajistěte, aby se vysokotlaký čistič, vysokotlaká hadice, hadicová spojka a připojovací kabel nacházely ve stavu bezpečném pro použití, 4.6.
▶ Vyčistěte vysokotlaký čistič, 14.2.
Vysokotlaký čistič pokládejte výhradně na stabilní a rovný podklad tak, aby se nemohl převrátit či uklouznout.
Vysokotlakou hadici celou odviňte z hadicového bubnu, 10.2. - Namontujte stříkací pistoli, 16.3.1.
▶ Namontujte stříkací trubku, ☐.4.1.
▶ Pokud se používá tryska: namontujte trysku, 6.5.1.
▶ Pokud se používá čisticí prostředek: pracujte s čistícím prostředkem a nádobou čisticích prostředku, 10.6.3.
▶ Připojte vodu, 📄 7.1.
Elektrické připojení vysokotlakého čističe, 8.1. - Pokud tyto kroky nemohou být provedeny: vysokotlaký čistič nepoužívejte a vyhledejte odborného prodejce výrobků STIHL.
6 Smontování vysokotlakého čističe
6.1 Smontování vysokotlakého čističe
Vsazení trysek a čisticí jehly
▶ Vsad'te plochou trysku (2) a rotační trysku (3).
▶ Vsad'te čisticí jehlu (4).
6.2 Vytažení a zasunutí rukojeti
6.2.1 Vytažení rukojeti
- Pojistné tlačitko (1) pust'te a rukojeť (2) vytahujte tak dlouho, až slyšitelně zacvakne.
6.2.2 Zasunutí rukojeti
- Pojistné tlačítko (1) pust'te a rukojet' (2) zasunujte tak dlouho, až se slyšitelně zaaretuje.
česky 6 Smontování vysokotlakého čističe
6.3 Montáž a demontáž stříkací pistole
6.3.1 Montáž stříkací pistole


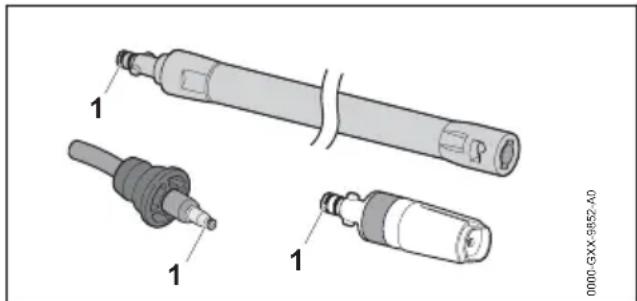

▶ Pokud se nátrubek na stříkací pistoli (2) nasouvá ztěžka: namažte těsnění na nátrubku (1) mazivem na armatury.
6.3.2 Demontáž stříkací pistole
▶ Vytáhněte nátrubek (2).
6.4 Montáž a demontáž stříkací trubky
6.4.1 Montáž stříkací trubky
- Stříkací trubkou (1) tak dlouho otáčet, až se zaaretuje.
▶ Pokud se dá stříkací trubka (1) jen těžce zasunout do stříkací pistole (2): těsnění na stříkací trubce (1) namazat tukem na armatury.

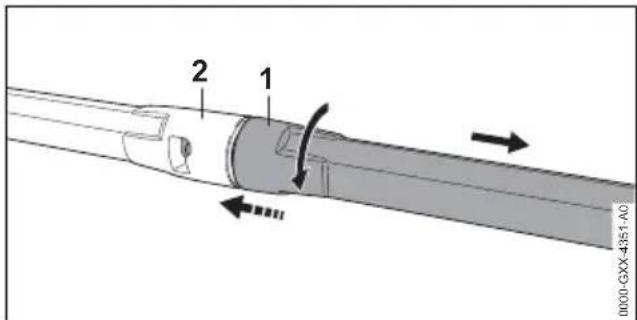

6.4.2 Demontáž stříkací trubky
▶ Stříkací trubku (1) a stříkací pistoli (2) vzájemným odtažením rozpojit.
6.5 Montáž a demontáž trysky
6.5.1 Montáž trysky
▶ Tryskou (1) otáčejte tak dlouho, až se zaare-tuje.
▶ Pokud se tryska (1) dá do stříkací trubky (2) zasunout jen těžce: namažte těsnění na trysce (1) mazivem na armatury.

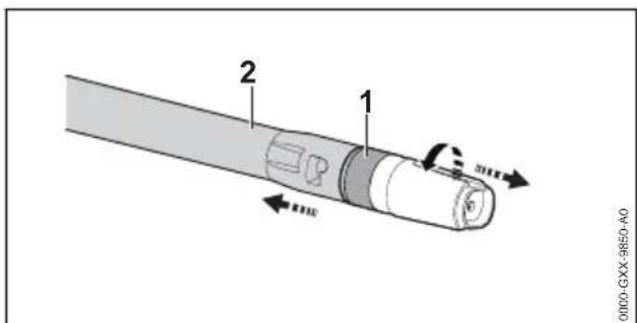

6.5.2 Demontáž trysky
- Trysku (1) a stříkací trubku (2) roztáhněte od sebe.
7 Připojení na vodní zdroj
7.1 Připojení vysokotlakého čističe k vodovodní síti
Připojení vodního filtru
Pokud je vysokotlaký čistič provozován s vodou znečištěnou pískem nebo s vodou z cisteren, je nutno na vysokotlaký čistič připojit vodní filtr.
Vodní filtr filtruje z vody písek a nečistoty, a tím chrání konstrukční díly vysokotlakého čističe před poškozením.
V závislosti na trhu může být vodní filtr součástí dodávky vysokotlakého čističe.
▶ Vodní filtr (2) našroubujte na přípojku vody a rukou pevně utáhněte.
▶ Nátrubek (1) našroubujte na vodní filtr (2) a rukou pevně utáhněte.
Připojení vodní hadice
Vodní hadice musí splňovat následující podmínky:
– Vodní hadice má průměr 1/2“.
– Vodní hadice má délku mezi 10 m a 25 m.
▶ Vodní hadici připojte na vodní kohout.
▶ Vodní kohout zcela otevřete a vodní hadici propláchněte vodou.
Písek a nečistoty z vodní hadice vytečou.
Vodní hadice se odvzdušní.
▶ Vodní kohout zavřete.
▶ Vodní kohout zcela otevřete.
- Pokud je stříkací trubka namontována na stříkací pistoli: stříkací trubku demontujte.
- Páčku stříkací pistole tiskněte tak dlouho, až ze stříkací pistole bude vystupovat rovnoměrný vodní proud.
▶ Páčku stříkací pistole pust'te.
▶ Páčku stříkací pistole zaaretujte.
▶ Namontujte stříkací trubku.
▶ Namontujte trysku.
Stažení vodní hadice
▶ Vodní kohout zavřete.
▶ Pro deblokaci spojky: zatáhněte za kroužek (1) nebo kroužkem otočte a podržte ho.
▶ Spojku stáhněte z nátrubku (2).
7.2 Připojení vysokotlakého čističe na jiný vodní zdroj
Vysokotlaký čistič může nasávat vodu z dešťových sudů, cisteren a z tekoucích nebo stojatých vod.


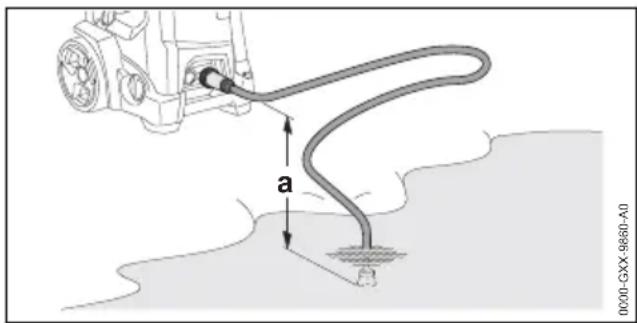

a 0000-GXX-9680-A0Aby bylo možné nasávat vodu, nesmí výškový rozdíl mezi vysokotlakým čističem a vodním zdrojem překročit maximální sací výšku (a), 18.1.
Je nutno použít vhodnou sací soupravu STIHL. K sací soupravě je přiložena vodní hadice se speciální spojkou.
V závislosti na trhu může být vhodná sací souprava STIHL součástí dodávky vysokotlakého čističe.
Připojení vodního filtru
Pokud je vysokotlaký čistič provozován s vodou znečištěnou pískem z dešťových sudů, cisteren, z tekoucích nebo stojatých vod, je nutno mezi
česky 8 Elektrické připojení vysokotlakého čističe
vodní hadici a vysokotlaký čistič připojit vodní filtr.
V závislosti na trhu může být vodní filtr součástí dodávky vysokotlakého čističe.


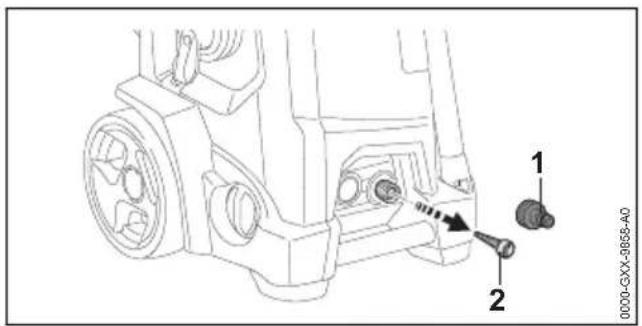

1 2 0300-GXX-9856-A0▶ Odšroubujte nátrubek (1).
▶ Vodní filtr (2) našroubujte na přípojku vody a rukou pevně utáhněte.
Připojení vodní hadice


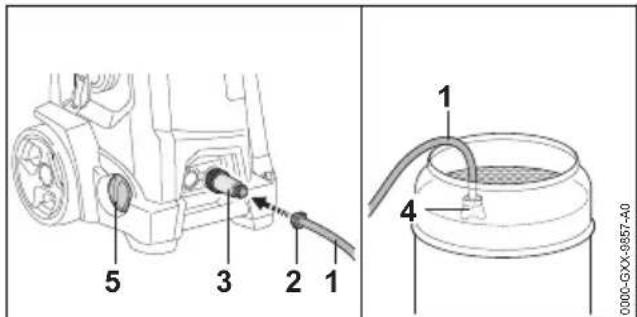

5 3 2 1 1 4 0000-GXX-0857-A0▶ Vodní hadici (1) naplňte vodou tak, aby se v ní již nenacházel žádný vzduch.
▶ Spojku (2) našroubujte na připojovací nátrubek vodního filtru (3) a rukou pevně utáhněte.
▶ Sací zvon (4) zavěste do vodního zdroje tak, aby se sací zvon (4) nedotýkal dna.
▶ Otočným regulátorem (5) otočte až na doraz ve směru +.
▶ Pokud je na vysokotlaké hadici namontována stříkací pistole: stříkací pistoli demontujte.
▶ Vysokotlakou hadici držte nasměrovanou dolů.
Vysokotlaký čistič nechejte tak dlouho zapnutý, až z vysokotlaké hadice začne vytékat rovnoměrný proud vody.
UPOZORNĚNÍ
■ Pokud vysokotlaký čistič nenasává žádnou vodu, může běžet čerpadlo nasucho a vysokotlaký čistič může být poškozen.
- Pokud z vysokotlakého čističe po dvou minutách nevystříkne žádná voda: vysokotlaký čistič vypněte a zkontrolujte přívod vody.
▶ Vysokotlaký čistič vypněte.
- Stříkací pistoli namontujte na vysokotlakou hadici.
- Páčku stříkací pistole stiskněte a stisknutou ji držte.
▶ Vysokotlaký čistič zapněte.
8 Elektrické připojení vysokotlakého čističe
8.1 Elektrické připojení vysokotlakého čističe


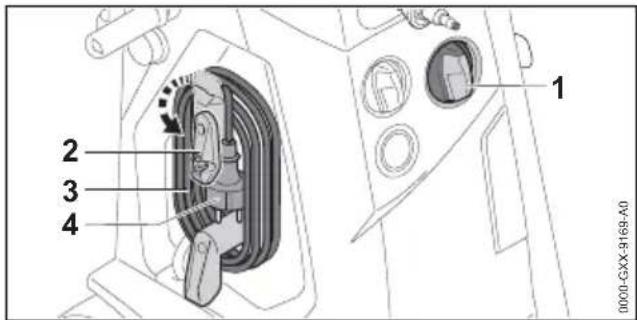

1 2 3 4 0000-GXX-9169-A0▶ Otočný spínač (1) otočte do polohy 0.
Držák (2) sklopte dolů.
▶ Připojovací kabel (3) sejměte.
- Vidlici připojovacího kabelu (4) zastrčte do správně nainstalované zásuvky.
9 Zapínání a vypínaní vyso- kotlakého čističe
9.1 Zapněte vysokotlaký čistič
Při zapnutí vysokotlakého čističe může při nepříznivých poměrech v elektrické síti docházet ke kolísání napětí. Kolísání napětí může mít negativní vliv na jiné připojené spotřebiče.
10 Práce s vysokotlakým čističem česky
9.2 Vypnutí vysokotlakého čističe
10 Práce s vysokotlakým čisti- čem
10.1 Jak držet a vést stříkací pistoli
- Stříkací pistoli držet pevně jednou rukou za rukojet' tak, aby palec obepínal rukojet'.
- Stříkací trubku druhou rukou pevně držet tak, aby palec obepínal stříkací trubku.
▶ Trysku nasměrovat k zemi.

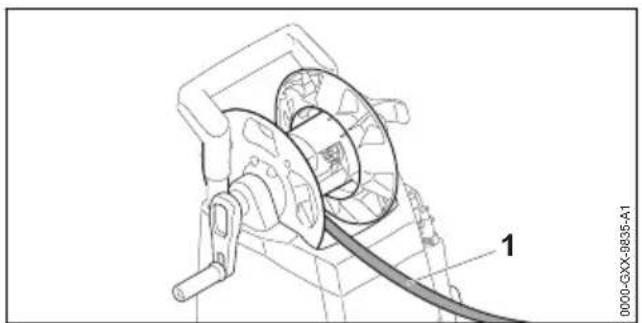

10.2 Odvinutí vysokotlaké hadice
Když se pustí páka stříkací pistole vznikne na vysokotlaké hadici zpětný náraz. Zpětným rázem se vysokotlaká hadice rozšíří. Pokud se vysokotlaká hadice zcela neodvinula od hadicového bubnu, nemá vysokotlaká hadice dost místa na rozvinutí a může se poškodit. Voda může kvůli vysokému tlaku nekontrolovaně unikat do okolí. Může dojít k těžkým úrazům osob a ke vzniku věcných škod.
► Vysokotlakou hadici kompletně odviňte.
▶ Vysokotlakou hadici (1) kompletně odviňte.
10.3 Seřízení pracovního tlaku a množství vody
▶ Otočným ovladačem (1) otočte ve směru +.
Snížení pracovního tlaku a množství vody
▶ Otočným ovladačem (1) otočte ve směru -.
Manometr (2) udává tlak ve vysokotlakém čerpadle.
10.4 Páčku stříkací pistole stiskněte a zaaretujte.
Stisknutí páčky stříkací pistole
▶ Páčku (2) stiskněte a stisknutou ji držte.
Vysokotlaké čerpadlo se automaticky zapne a voda proudí z trysky.
Zaaretování páčky stříkací pistole
Vysokotlaké čerpadlo se automaticky vypne a voda již z trysky neproudí. Vysokotlaký čistič je i nadále zapnutý.
Zarážkovou páčku (1) posuňte do polohy θ.
10.5 Čištění
S níže uvedenými tryskami lze pracovat nezávisle na použití:
– Plochá tryska: plochá tryska je vhodná pro čištění velkých ploch.
- Rotační tryska: rotační tryska je vhodná pro odstraňování odolných nečistot.
S malým odstupem lze pracovat, když mají být odstraněny odolné nečistoty.
S velkým odstupem lze pracovat, když mají být čištěny níže uvedené plochy:
– lakované povrchy
- povrchy ze dřeva
- povrchy z pryže
Plochou trysku lze seřizovat.
Otočí-li se plochou tryskou ve směru +, pracovní tlak stoupne.
Otočí-li se plochou tryskou ve směru -, pracovní tlak klesne.
▶ Vodní proud nasměrujte před čištěním na nenápadné místo plochy k čištění a přezkoušejte, nebude-li poškozené.
Vzdálenost trysky k ploše určené k čištění zvolte tak, aby plocha k čištění nebyla poškozena.
- Plochou trysku seřid'te tak, aby plocha určená k čištění nebyla poškozena.
- Stříkacím zařízením pohybujte rovnoměrně podél plochy určené k čištění.
▶ Pomalu a kontrolovaně kráčejte vpřed.
10.6 Práce s čisticími prostředky
10.6.1 Nasávání čisticích prostředků
Čisticí prostředky mohou zintenzivnit čisticí účinek vody.
STIHL doporučuje používat čisticí prostředky značky STIHL.
▶ Odšroubujte víko (2). - Čisticí prostředek dávkujte tak, jak je popsáno v návodu k použití čisticího prostředku.
- Víko našroubujte na nádržku čisticího prostředku a rukou je pevně utáhněte.
- Nádržku čisticího prostředku uchopte ve vybráních a vsadte ji do vysokotlakého čističe.

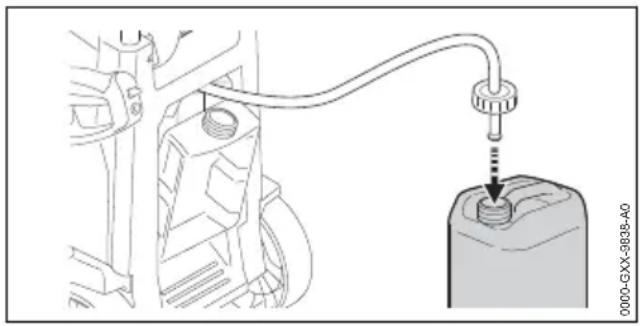

10.6.2 Nasávání čistícího prostředku ze separátní nádoby s čisticím prostředkem
Víčko nádržky čisticího prostředku má standardní závit a je přišroubovatelné na všechny běžné nádoby s čisticími prostředky. Je možné použít separátní nádobu s čisticím prostředkem.
▶ Nádržku na čisticí prostředek vyjměte.
- Víčko nádržky čisticího prostředku odšrou-bujte.
- Víčko se sací hadičkou našroubujte na separátní nádobu s čisticím prostředkem.
10.6.3 Práce s čisticími prostředky
- Otáčejte plochou tryskou (2) až na doraz ve směru -.
▶ Otočte dávkovačem (3) doprava (až na 5 %).
Je zvýšeno přiměšování čisticího prostředku.
▶ Otočte dávkovačem (3) doleva (až na 0 %). Je snižováno přiměšování čisticího prostředku.
- Pokud je třeba přesně nastavit koncentraci čisticího prostředku: změřte a vypočitejte koncentraci čisticího prostředku.
- Silně znečištěné povrchy namočte před čištěním vodou.
- Stiskněte spoušt' stříkací pistole a nastříkejte na čištěný povrch čisticí prostředek.
▶ Naneste čisticí prostředek zespodu nahoru a nenechávejte jej zaschnout.
▶ Otočte dávkovačem až na doraz doleva. Nenasává se již čisticí prostředek.
▶ Vyčistěte povrch.
10.6.4 Přesné měření a výpočet koncentrace čisticího prostředku
U některých z čisticích prostředků je nutné koncentraci velmi přesně nastavit. V takovémto případě je nutné změřit průtok vody a spotřebu čisticího prostředku.
Výpočet předzředění čisticího prostředku v %
Není-li předzředění uvedeno v procentuální hodnotě (%) na balení používaného čisticího prostředku, lze je zjistit následovně:
Poměrová hodnota
- 1:1 = 50 %
- 1 : 2 = 33,3 %
- 1:3 = 25 %
- 1:5 = 16,6 %
- 1:10 = 9 %
Příklad: výpočet poměrové hodnoty 1 : 2.
- A = 1
- B = 2
Měření a výpočet koncentrace čisticího prostředku
▶ Otočný ovladač k nastavení pracovního tlaku a množství vody otočte až na doraz ve směru +.
- Dávkovačem pro čisticí prostředek otočte až na doraz doprava.
- Nádržku čisticího prostředku naplňte čisticím prostředkem až po značku 0,5 litru.
▶ Plochou trysku otočte až na doraz ve směru -.
▶ Vysokotlaký čistič zapněte.
- Stříkací pistoli podržte zasunutou do vhodné prázdné sběrné nádoby.
- Stříkací pistoli zaktivujte a do sběrné nádoby napust'te 2 litry.
- Spotřebu čisticího prostředku „QR“ zjistěte z nádržky čisticího prostředku.
česky 11 Po skončení práce
Výpočet skutečné koncentrace čisticího pro- středku
$$ \frac {Q R}{Q} \times V = K $$
0000-GXX-9862-A0
- QR = množství spotřebovaného čisticího prostředku (v litrech).
- Q = 2 litry.
- V = předzředění čisticího prostředku (v %).
- K = koncentrace čisticího prostředku.
- Pokud se vypočtená koncentrace odchyluje od požadované koncentrace: nastavení na dávkovači snižte a měření zopakujte.
11 Po skončení práce
11.1 Po skončení práce
- Pokud se pracovalo s čisticím prostředkem: vysokotlaký čistič vypláchněte.
▶ Vypněte vysokotlaký čistič a vytáhněte síťovou zástrčku ze zásuvky.
▶ Pokud je vysokotlaký čistič připojen k vodovodní síti: zavřete vodovodní kohoutek. - Stiskněte spoušť stříkací pistole. Tlak vody se odbourá.
Zamkněte spoušt' stříkací pistole.
▶ Odpojte vysokotlaký čistič od vodního zdroje.
▶ Demontujte vodovodní hadici. - Demontujte a vyčistěte trysku a stříkací trubku.
- Demontujte stříkací pistoli a nechte z ní vytéct zbylou vodu.
▶ Vyčistěte vysokotlaký čistič.


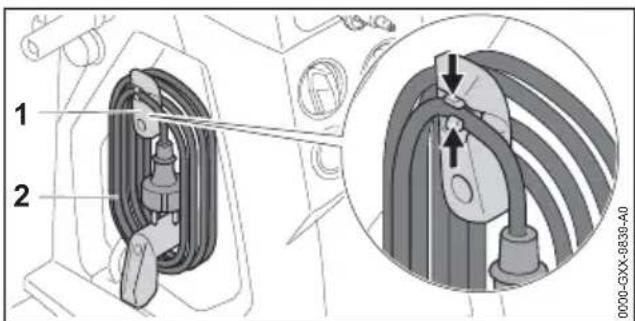

1 2 0000-GXX-0838-A0Držáky (1) odklopte nahoru.
▶ Naviňte připojovací kabel (2) na držáky (1).
- Připevněte připojovací vedení (2) klipem na držáku (1).


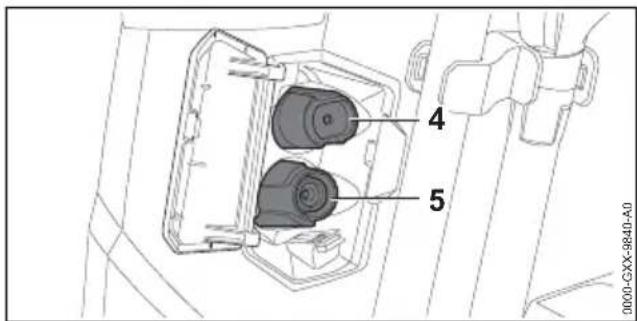

0000-GAX-3840-A0 4 5▶ Nasad'te plochou trysku (4) nebo rotační trysku (5).
11.2 Chraňte vysokotlaký čistič mrazuvzdorným prostředkem
Pokud nelze vysokotlaký čistič transportovat nebo skladovat se zajištěním proti mrazu, vysokotlaký čistič se musí chránit mrazuvzdorným prostředkem na základě glykolu. Mrazuvzdorný prostředek zabraňuje tomu, aby ve vysokotlakém
čističi zamrzla voda a vysokotlaký čistič poškodila.
▶ Demontujte vysokotlakou hadici.
▶ Na vysokotlaký čistič připojte co nejkratší vodní hadici.
Čím je vodní hadice kratší, tím méně mrazuvzdorného prostředku je potřeba.
▶ Mrazuvzdorný prostředek namíchejte tak, jak je to popsáno v návodu k použití mrazuvzdorného prostředku.
▶ Mrazuvzdorný prostředek nalijte do čisté nádoby.
- Hadici na vodu ponořte do nádoby s mrazuvzdorným prostředkem.
- Stiskněte páku stříkací pistole a držte stisknutou.
▶ Zapněte vysokotlaký čistič.
Páku stříkací pistole držte tak dlouho stisknutou, až ze stříkací pistole bude vystupovat rovnoměrný vodní proud s mrazuvzdorným prostředkem a stříkací pistoli nasměrujte do nádob.
- Několikrát stiskněte a zase uvolněte páku stříkací pistole.
▶ Vypněte vysokotlaký čistič a elektrickou vidlici vytáhněte ze zásuvky.
- Stříkací pistoli a hadici na vodu demontujte a do nádoby nechte natéct mrazuvzdorný prostředek.
- Mrazuvzdorný prostředek skladujte a likvidujte dle předpisů a s ohledem na životní prostředí.
12 Přeprava
12.1 Přeprava vysokotlakého čističe
- Vypněte vysokotlaký čistič a vytáhněte síťovou zástrčku ze zásuvky.
- Vyprázdněte nebo zajistěte nádržku na čisticí prostředek tak, aby se nemohla převrátit, spadnout ani pohnout.
Tažení nebo nošení vysokotlakého čističe
▶ Noste vysokotlaký čistič za rukojeť (1) a přepravní držadlo (2).
Přeprava vysokotlakého čističe ve vozidle
- Zajistěte vysokotlaký čistič tak, aby se nemohl převrátit ani pohnout.
▶ Pokud nelze vysokotlaký čistič přepravovat tak, aby byl zabezpečený proti mrazu: chraňte vysokotlaký čistič nemrznoucí směsí.
13 Skladování
13.1 Skaldování vysokotlakého čističe
- Vysokotlaký čistič vypnout a síťovou vidlici vytáhnout ze zásuvky.
▶ Vysokotlaký čistič skladovat tak, aby byly splněny níže uvedené podmínky:
– Vysokotlaký čistič je mimo dosah dětí.
– Vysokotlaký čistič je čistý a suchý.
– Vysokotlaký čistič je v uzavřeném prostoru. - Vysokotlaký čistič se nachází v tepelném pásmu nad 0 °C.
- Pokud nemůže být vysokotlaký čistič skladován v proti mrazu zajištěném stavu: vysokotlaký čistič chránit mrazuvzdorným prostředkem.
14 Čištění
14.1 Vypláchněte vysokotlaký čistič
Pokud se pracovalo s čisticím prostředkem:
- Zásobník čistících prostředků vytáhněte vyprázdněte.
- Čisticí prostředek zlikvidujte tak, jak je popsáno v návodu k použití čisticího prostředku.
- Zásobník čisticích prostředků vyprázdněte a vypláchněte čistou vodou.
▶ Vložte zásobník na čisticí prostředky.
▶ Otočte otočný regulátor až na doraz ve směru +. - Otáčejte plochou tryskou až na doraz ve směru -.
▶ Otočte dávkovačem doleva (až na 0 %).
Zapněte vysokotlaký čistič a vyplachujte po dobu cca 30 vteřin čistou vodou.
14.2 Čištění vysokotlakého čističe a příslušenství
▶ Vypněte vysokotlaký čistič a vytáhněte síťovou zástrčku ze zásuvky.
- Vyčistěte vysokotlaký čistič, vysokotlakou hadici, stříkací pistoli a příslušenství vlhkou utěrkou.
- Vyčistěte nátrubky a spojky vysokotlakého čističe, vysokotlaké hadice a stříkací pistole vlhkou utěrkou.
česky 15 Údržba
▶ Vyčistěte větrací štěrbiny štětcem.
14.3 Čištění trysky a stříkací trubky
- Opláchněte trysku a stříkací trubku pod tekoucí vodou a osušte je utěrkou.
- Pokud je tryska ucpaná: vyčistěte trysku čisticí jehlou.
14.4 Čistění sítka přívodní vody
- Sítko pro přívodní vodu (2) vyjměte z vodní přípojky.
- Sítko přívodní vody (2) vypláchněte pod tekoucí vodou.
- Sítko přívodní vody (2) vsad'te do vodní přípojky.
▶ Nátrubek (1) našroubujte a rukou pevně utáhněte.
14.5 Čištění vodního filtru
Vodní filtr musí být k čištění rozmontován.
▶ Uzávěr (2) odšroubovat ze skříně filtru (5).
▶ Těsnění (3) vyjmout z uzávěru (2).
▶ Filtr (4) vyjmout ze skřině filtru (5).
▶ Těsnění (1 a 3), uzávěr (2) a filtr (4) vypláchnout pod tekoucí vodou.
▶ Těsnění (1 a 3) namazat tukem na armatury.
▶ Vodní filtr opět smontovat.
15 Údržba
15.1 Časové intervaly pro údržbu
Časové intervaly pro údržbu jsou závislé na okolních podmínkách a na pracovních podmínkách. STIHL doporučuje níže uvedené časové intervaly pro údržbu:
Měsíčně
- Čištění sítka přívodní vody.
16 Oprava
16.1 Oprava vysokotlakého čističe
Uživatel nemůže vysokotlaký čistič a příslušenství opravovat sám.
▶ Pokud jsou vysokotlaký čistič nebo příslušenství poškozeny: vysokotlaký čistič nebo příslušenství nepoužívat a vyhledat odborného prodejce výrobků STIHL.
17 Odstranění poruch
17.1 Odstranění poruch vysokotlakého čističe
| Porucha Příčina Odstranění závady | ||
| Vysokotlaký čistič se nerozběhne, ačkoliv byla stisknuta spoušt' stříkací pistole. | Není zastrčená zástrčka připojovacího nebo prodlužovacího kabelu. | ► Zastrčte zástrčku připojovacího nebo prodlužovacího kabelu. |
| Porucha Příčina Odstránění závady | ||
| Jistič vedení (jištění) | nebo ochranný spínač FI zareagoval. Elektrický obvod je elektricky přetížený nebo defektní. | ► Zjistěte a odstraňte příčinu zareago-vání. Jistič vedení (jištění) nebo ochranný spínač FI vmáčkněte.► Vypněte další elektrické spotřebiče zapojené ve stejném elektrickém obvodu. |
| Zásuvka je zajištěna na příliš nízkou hodnotu. | ► Zasuňte zástrčku připojovacího kabelu do správně zajištěné zásuvky, 18.1. | |
| Prodlužovací kabel má nesprávný průřez. | ► Použijte prodlužovací kabel s dosta-tečným průřezem, 18.3. | |
| Prodlužovací kabel je příliš dlouhý. ► Použijte prodlužovací kabel se správnou délkou, 18.3. | ||
| Elektromotor je příliš teplý. ► Nechte vysokotlaký čistič 5 minut ochlazovat.► Vyčistěte trysku. | ||
| Vysokotlaký čistič se při zapnutí neroze-běhne. Elektromotor bzučí. | Sít’ové napětí je příliš nízké. ► Stiskněte | a podržte spoušť stříkací pistole a zapněte vysokotlaký čistič.► Vypněte další elektrické spotřebiče zapojené ve stejném elektrickém obvodu. |
| Prodlužovací kabel má nesprávný průřez. | ► Použijte prodlužovací kabel s dosta-tečným průřezem, 18.3. | |
| Prodlužovací kabel je příliš dlouhý. ► Použijte prodlužovací kabel seSprávnou délkou, 18.3. | ||
| Vysokotlaký čistič se za provozu vypnul. | Zástrčka připojovacího nebo prodlužo-vacího kabelu byla vytažena ze zásuvky. | ► Zastrčte zástrčku připojovacího nebo prodlužovacího kabelu. |
| Jistič vedení (jištění) nebo ochranný spínač FI zareagoval. Elektrický obvod je elektricky přetížený nebo defektní. | ► Zjistěte a odstraňte příčinu zareago-vání. Jistič vedení (jištění) nebo ochranný spínač FI vmáčkněte.► Vypněte další elektrické spotřebiče zapojené ve stejném elektrickém obvodu. | |
| Zásuvka je zajištěna na příliš nízkou hodnotu. | ► Zasuňte zástrčku připojovacího kabelu do správně zajištěné zásuvky, 18.1. | |
| Elektromotor je příliš teplý. ► Nechte vysokotlaký čistič 5 minut ochlazovat.► Vyčistěte trysku. | ||
| Vysokotlaké čerpadlo se opakovaně zapíná a vypíná, aniž by byla stisknuta spoušť stříkací pistole. | Je netěsné vysokotlaké čerpadlo, vysokotlaká hadice nebo stříkací zařízení. | ► Nechte vysokotlaký čistič zkontrolo-vat specializovaným prodejcem STIHL. |
| Pracovní tlak kolísá nebo opadá. | Není dostatek vody. ► Zcela otevřete vodní kohoutek.► Zajistěte, aby bylo k dispozici dostatečné množství vody. | |
| Tryska je ucpaná. ► Vyčistěte trysku. | ||
| Je ucpané sítko přívodní vody nebo vodní filtr. | ► Vyčistěte sítko přívodní vody a vodní filtr. | |
| Je netěsné nebo poškozené vysokot-laké čerpadlo, vysokotlaká hadice nebo stříkací zařízení. | ► Nechte vysokotlaký čistič zkontrolo-vat specializovaným prodejcem STIHL. | |
| Proud vody má změ-něný tvar. | Tryska je ucpaná. ► Vyčistěte trysku. | |
| Porucha Příčina Odstranění závady | ||
| Tryska je opotřebovaná. ▶ Vyměňte trysku. | ||
| Nenasává se doplňkový čisticíprostředek. | Zásobník čisticích prostředků jeprázdný. | ▸ Naplňte zásobník čisticíchprostředků čisticím prostředkem. |
| Plochá tryska se neotáčí až na dorazve směru - . | ▸ Otáčejte plochou tryskou až nadoraz ve směru -. | |
| Venturiova trubice je opotřebovaná. ▶Stroj nechejte opravit u odbornéhoprodejce STIHL. | ||
| Přípojky vysokotlakého čističe, vysokotlaké hadice, stříkacípistole nebo stříkacítrubky lze spolu těžkopropojit. | Těsnění přípojek nejsou promazaná. ▶ | Promažte těsnění. 7.2 |
17.2 Namazání těsnění
18 Technická data
18.1 Vysokotlaký čistič STIHL RE 150 PLUS
Provedení 230 V / 50 Hz
– elektrický jistič (typu C nebo K): 13 A
– příkon: (EU) 2019/1781 §2(2) (j): 2,9 kW
– maximálně přípustná impedance sítě: 0,32 ohmů
– elektrický stupeň krytí: I
– elektrický druh krytí: IPX5
– pracovní tlak (p): 14 MPa (140 barů)
– maximálně přípustný tlak (p max.): 18 MPa (180 barů)
– maximální tlak přívodu vody (p in max.): 1 MPa (10 barů)
– maximální průtok vody (Q max): 10,2 l/min (612 l/h)
– Minimální průtok vody (Q min.): 9,0 l/min (540 l/h)
– Maximální reaktivní síla: 21 N
– maximální sací výška: 0,5 m
– Maximální teplota vody v tlakovém režimu (t in max): 60 °C
– maximální teplota vody v režimu sání: 20 °C
- rozměry
- délka: 383 mm
- šířka: 380 mm
– Maximální výška: 981 mm
– Minimální výška: 792 mm
– délka vysokotlaké hadice: 12 m
– Hmotnost (m) s namontovaným příslušenstvím: 31 kg
Provedení 230 V / 50 Hz (GB)
– elektrický jistič (typu C nebo K): 13 A
– příkon: (EU) 2019/1781 §2(2) (j): 2,8 kW
– maximálně přípustná impedance sítě: 0,32 ohmů
– elektrický druh krytí: IPX5
– pracovní tlak (p): 12,8 MPa (128 barů)
– maximálně přípustný tlak (p max.): 18 MPa (180 barů)
– maximální tlak přívodu vody (p in max.): 1 MPa (10 barů)
– maximální průtok vody (Q max): 10,2 l/min (612 l/h)
- Minimální průtok vody (Q min.): 9,5 l/min (570 l/h)
– Maximální reaktivní síla: 20 N
– maximální sací výška: 0,5 m
– Maximální teplota vody v tlakovém režimu (t in max): 60 °C
– maximální teplota vody v režimu sání: 20 °C
- rozměry
- délka: 383 mm
- šířka: 380 mm
– Maximální výška: 981 mm
– Minimální výška: 792 mm
– délka vysokotlaké hadice: 12 m
– Hmotnost (m) s namontovaným příslušenstvím: 31 kg
Údaje závislé na tlaku byly naměřeny při přívodním tlaku 0,3 MPa (3 bary).
18 Technická data česky
18.2 Vysokotlaký čistič STIHL RE 170 PLUS
Provedení 230 V / 50 Hz
– elektrický jistič (typu C nebo K): 16 A
- příkon: (EU) 2019/1781 §2(2) (j): 3,3 kW
– maximálně přípustná impedance sítě: 0,45 ohmů
– elektrický druh krytí: IPX5
– pracovní tlak (p): 15 MPa (150 barů)
– maximálně přípustný tlak (p max.): 18 MPa (180 barů)
– maximální tlak přívodu vody (p in max.): 1 MPa (10 barů)
– maximální průtok vody (Q max): 10,8 l/min (648 l/h)
- Minimální průtok vody (Q min.): 9,5 l/min (570 l/h)
– Maximální reaktivní síla: 24 N
– maximální sací výška: 0,5 m
– Maximální teplota vody v tlakovém režimu (t in max): 60 °C
– maximální teplota vody v režimu sání: 20 °C
- rozměry - délka: 383 mm
– šířka: 380 mm
– Maximální výška: 981 mm
– Minimální výška: 792 mm
– délka vysokotlaké hadice: 12 m
– Hmotnost (m) s namontovaným příslušenstvím: 31 kg
Provedení 220-240 V / 50 Hz
– elektrický jistič (typu C nebo K): 10 A
– příkon: (EU) 2019/1781 §2(2) (j): 2,2 kW
– maximálně přípustná impedance sítě: 0,45 ohmů
– elektrický druh krytí: IPX5
– pracovní tlak (p): 12 MPa (120 barů)
– maximálně přípustný tlak (p max.): 18 MPa (180 barů)
– maximální tlak přívodu vody (p in max.): 1 MPa (10 barů)
– maximální průtok vody (Q max): 8,7 l/min (522 l/h)
- Minimální průtok vody (Q min.): 7,8 l/min (468 l/h)
– Maximální reaktivní síla: 16 N
– maximální sací výška: 0,5 m
– Maximální teplota vody v tlakovém režimu (t in max): 60 °C
– maximální teplota vody v režimu sání: 20 °C
- rozměry - délka: 383 mm
- šířka: 380 mm
– Maximální výška: 981 mm
– Minimální výška: 792 mm
– délka vysokotlaké hadice: 12 m
– Hmotnost (m) s namontovaným příslušenstvím: 31 kg
Údaje závislé na tlaku byly naměřeny při přívodním tlaku 0,3 MPa (3 bary).
18.3 Prodlužovací kabely
Pokud se používá prodlužovací kabel, musí mít ochranný vodič a žily prodlužovacího kabelu musí mít v závislosti na napětí a na délce prodlužovacího kabelu nejméně níže uvedené průřezy:
Pokud je jmenovité napětí na výkonovém štítku 220 V až 240 V:
– délka kabelu do 20 m: AWG 15 / 1,5 mm ^2
– délka kabelu 20 m až 50 m: AWG 13 / 2,5 mm²
Pokud je jmenovité napětí na výkonovém štítku 100 V až 127 V:
– délka kabelu do 10 m: AWG 14 / 2,0 mm ^2
– délka kabelu 10 m až 30 m: AWG 12 / 3,5 mm²
18.4 Akustické a vibrační hodnoty RE 150 PLUS, 170 PLUS
Hodnota K pro hladinu akustického tlaku je 2 dB(A). Hodnota K pro hladinu akustického výkonu je 2 dB(A). Hodnota K pro vibrační hodnoty je 2 m/s².
- Hladina akustického tlaku L _pA měřená podle EN 60335-2-79: - 71 dB(A)
- Hladina akustického výkonu L _wA měřená podle EN 60335-2-79: - 85 dB(A)
– Vibrační hodnota a_h měřená podle EN 60335-2-79, stříkací pistole: ≤ 2,4 m/s².
18.5 REACH
REACH je názvem ustanovení EG o registraci, klasifikaci a povolení chemikálií.
Informace ohledně splnění ustanovení REACH se nacházejí pod www.stihl.com/reach.
19 Náhradní díly a příslušen- ství
19.1 Náhradní díly a příslušenství
STIHL Tyto symboly označují originální náhradní díly STIHL a originální příslušenství STIHL.
STIHL doporučuje používat originální náhradní díly STIHL a originální příslušenství STIHL.
Náhradní díly a příslušenství jiných výrobců nemohou být i přes pečlivý monitoring trhu firmou STIHL posouzeny ohledně jejich spolehlivosti, bezpečnosti a vhodnosti a STIHL také nemůže ručit za jejich použití.
Originální náhradní díly STIHL a originální příslušenství STIHL jsou k dostání u odborného prodejce výrobků STIHL.
20 Likvidace
20.1 Likvidace vysokotlakého čističe
Informace týkající se likvidace jsou k dostání u místních úřadů a odborného prodejce výrobků STIHL.
Nesprávná likvidace může být zdraví škodlivá a zatěžovat životní prostředí.
- Výrobky STIHL včetně obalů odevzdejte na vhodném sběrném místě k opětovnému zhodnocení v souladu s místními předpisy.
▶ Nelikvidujte s domácím odpadem.
21 Prohlášení o konfor- mitě EU
21.1 Vysokotlaký čistič STIHL RE 150 PLUS, 170 PLUS
na vlastní zodpovědnost prohlašuje, že výrobek
– konstrukce: vysokotlaký čistič
– výrobní značka: STIHL
– Typ: RE 150 PLUS; 170 PLUS
– sériová identifikace: RE01
odpovídá relevantním ustanovením směrnic 2011/65/EU, 2006/42/ES, 2014/30/EU a 2009/125/EC a byl vyvinut a vyroben v souladu s následujícími normami ve verzích platných k datu výroby: EN 55014-1, EN 55014-2,
EN 60335-1, EN 60335-2-79, EN 61000-3-2, EN 61000-3-11.
Ke zjištění naměřené a zaručené hladiny akustického výkonu se postupovalo podle směrnice 2000/14/ES, příloha V, za aplikace normy ISO 3744.
– naměřená hladina akustického výkonu: 85 dB(A)
- zaručená hladina akustického výkonu: 87 dB(A)
Technické podklady jsou uloženy v oddělení homologace výrobků firmy AND-REAS STIHL AG & Co. KG.
Rok výroby, země výroby a výrobní číslo jsou uvedeny na vysokotlakém čističi.
Waiblingen, 15.7.2021
HRA 260269, obvodní soud Stuttgart

