NÁVOD K OBSLUZE MP6540 HMS Premium

1. Před prvním použitím je potřeba seznámit se přesně s návodem a uschovat si jej do budoucnosti.
2. Mějte na paměti všechna upozorněnía bezpečnostní opatření včetně montážních kroků. Stroj lze používat pouze k určenému účelu.
3. S ohledem na vlastní bezpečnost by měl být výrobek sestaven a používán v souladu s tímto návodem. Všichni ostatní uživatelé by měli být informováni o zásadách bezpečného používání.
4. Přístroj musí být chráněn před přístupem dětía zvířat. Děti by neměly zůstat v blízkosti zařízení bez dozoru. Zařízení může být sestaveno a používáno pouze dospělou osobou.
5. Před spuštěním jakéhokoli cvičebního programu se porad'te s lékařem. Je to nezbytné především v případě osob majících zdravotní problémy nebo užívajících léky, které mohou mít vliv na srdeční frekvenci, krevní tlak nebo hladinu cholesterolu.
6. Pozorně sledujte své tělo. V případě objevení se jakýchkoliv problémů (bolest, tlak na prsou, nepravidelná srdeční akce, lapání po dechu, nevolnosti nebo závratě), okamžitě přerušte trénink. Nesprávné provádění cviků může vést k vážným zdravotním problémům nebo zraněním.
7. Zařízení postavte na rovný, suchý a čistý povrh a zabezpečte volný prostor min. 0,6m od ostatních předmětů, za účelem zvýšení stupně bezpečnosti. Koberec nebo podlahu chraňte podložkou.
8. Používejte vhodné oblečení a boty. Vyhýbejte se volnému oblečení.
9. Zařízení není určeno k venkovnímu použití.
10. Zařízení zkontrolujte z hlediska poškození nebo opotrebení před každý tréninkem. Pravidelně kontrolujte všechny šrouby a matice. Všechny by měly být řádně dotažené. V případě potřeby je musíte dotáhnout. V zájmu vlastní bezpečnosti nepoužívejte poškozené nebo použité zařízení.
11. Přerušte používání, pokud se na zařízení objeví ostré hrany.
12. Pokud zařízení začne vydávat neobvyklé zvuky, přestaňte jej používat.
13. Žádná nastavitelná část by neměla vyčnívat nebo bránit pohybu uživatele. Zařízení může být využíváno najednou pouze jedinou osobou.
14. Bržděnínezávisí na rychlosti.
15. Zařízení neníurčeno k terapeutickým účelům.
16. Při zvedání nebo přepravě stroje je třeba dbát na to, aby nedošlo ke zranění zad. Používejte pouze vhodné techniky zdvihu nebo si zajistěte pomoc jiné osoby.
17. Nelze provádět modifikace v konstrukci produktu. V případě potřeby kontaktujte autorizovaný servis.
18. Maximální hmotnost uživatele: 100 kg

Kategorie: Zařízení bylo klasifikováno jako HC podle EN ISO 20957-1 a je určeno pro domácí / komerční použití. Nemůže být používán pro terapeutické a rehabilitační účely.

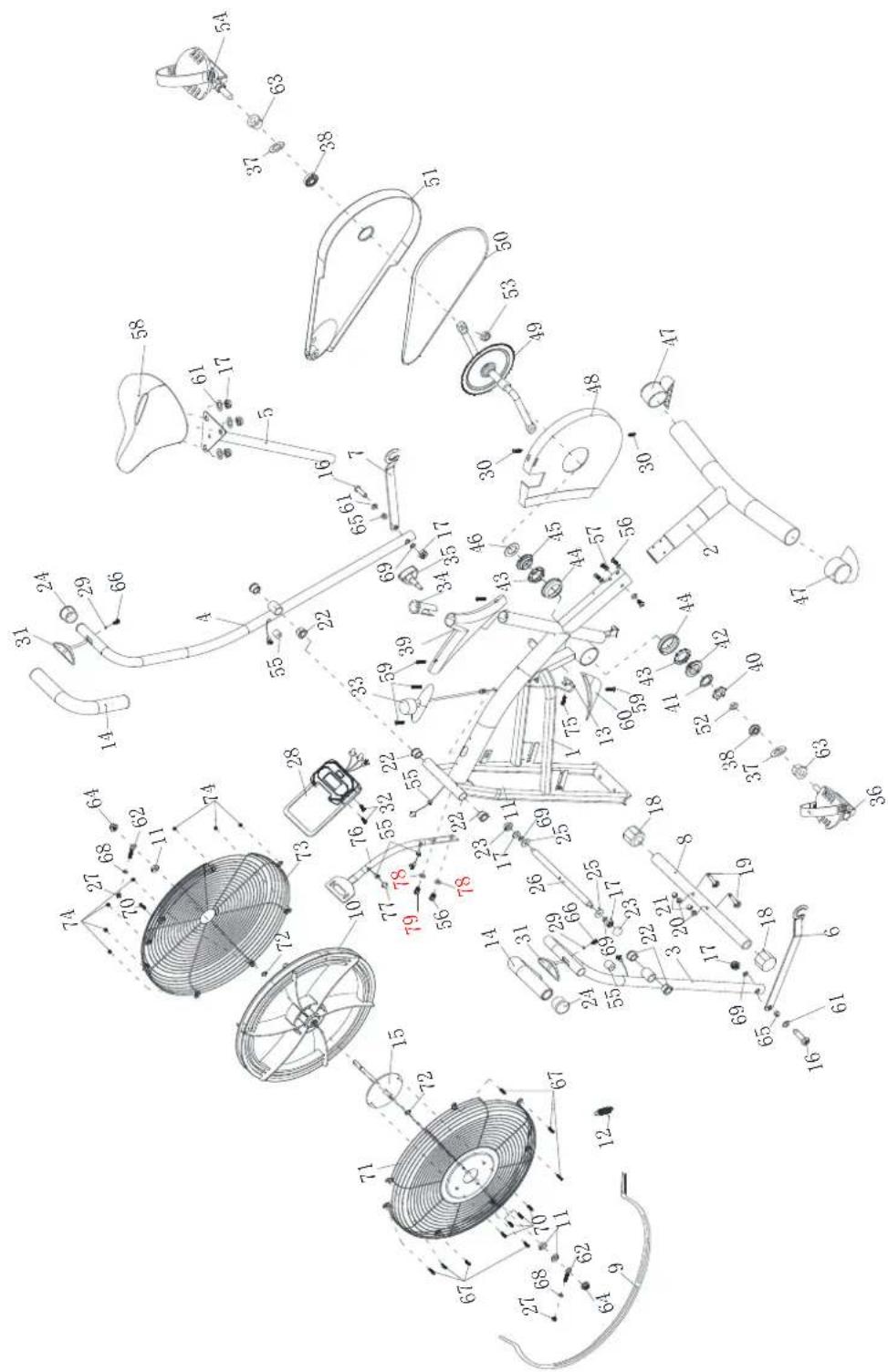

Souhrn výkresu

Č.	Opis	Qty	Č.	Opis	Qty
1	Hlavní rám	1	41	Zarážky 35 × 2.0	1
2	Zadní stabilizátor	1	42	Vložka7/8"	1
3	Levá rukojeť	1	43	Kuličkové ložisko 44.5	2
4	Pravá rukojeť	1	44	Vložka ložiska 55.6 × 16	2
5	Sloupek sedadla	1	45	Vložka 15/16"	1
6	Levý konektor	1	46	Podložka 40 × 2.8	1
7	Pravý konektor	1	47	Záslepky stabilizátoru vzadu	2
8	Přední stabilizátor	1	48	Kryt 250 × 290 × 30	1
9	Pásek	1	49	klika	1
10	Setrvačník	1	50	řetěz	1
11	Matice M10	3	51	Kryt	1
12	Axiální pružina	1	52	Levá nylonová matice 1/2”	1
13	Snímač s kabelem	1	53	Pravá nylonová matice 1/2”	1
14	Molitan 24 × 35 × 280	2	54	Pravý pedál	1
15	Hřídel/osa kola	1	55	Záslepka 12	5
16	Šroub M8×50	2	56	Šroub M5x15	5
17	nylonová matice M8	7	57	Podložka klenutá 5 × 14 × 1	4
18	Uzávěrv předního stabilizátoru	1	58	Sedlo	1
19	Šroub M8x40	2	59	Samořezný vrut ST3.9×16	5
20	Podkładka łukowa 8 × 20 × 1.5	2	60	Kryt 158 × 23 × 58	1
21	Matice M8×16	2	61	Plochá podložka 8 × 16 × 1.5	5
22	Kulatý uzávěr 25 × 1.5	6	62	Matice očková M6x36	2
23	Matice 24 × 13	2	63	Distanční pouzdro 21 × 13 × 10	2
24	Koncové uzávěry	2	64	Přírubová matice M10	2
25	Podložka 8 × 24 × 2	2	65	Ocelový kryt 18 × 14 × 8 × 10	2
26	Rotační tyč 16.0 × 261.5	1	66	Samořezný šroub ST4.2×20	2
27	Matice M6	2	67	Šroub M5×10	7
28	Čítač	1	68	Pružná podložka 6	2
29	Podložka 5 × 9 × 0.8	2	69	Pružná podložka 8	4
30	Šroub M5×15	2	70	Šroub M6x10	5
31	Pulzní senzor s kabelem L=700mm	2	71	Levý kryt	1
32	Šroub M5x10	2	72	Bezpečnostní kroužek 10	2
33	Knoflík pro nastavení odporu	1	73	Pravý kryt	1
34	Plastová vložka 32 × 1.5	1	74	Nylonová matice M5	7
35	Knoflík pro nastavení výšky sedla M12	1	75	Samořezný vrut ST4.2x12	1
36	Levý pedál	1	76	Podpora čítače	1
37	Podložka 18 × 34 × 2.0	2	77	Drát	1
38	ložisko 31 × 29 × 13 × 11	2	78	Podložka 5 × 14 × 1	2
39	Kryt350×130×47	1	79	Šroub M5x25	1
40	Matice 7/8'	1

Instalace

Krok 1

#56 M5x15 4PCS #57 Φ5xΦ14x1 4PCS Krok 2 1 57 56 2 S4 Imbusový klíč

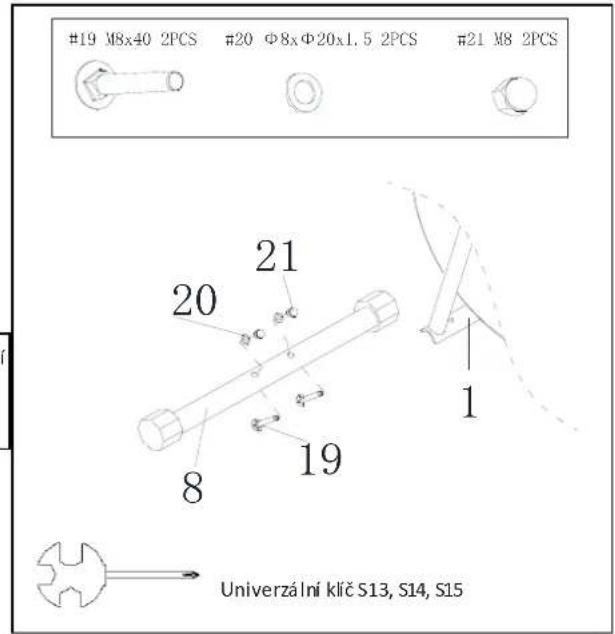

Připevněte přední stabilizátor (8) k hlavnímu rámu (1) pomocí 2 matic (21), 2 obloukových podložek (20) a 2 šroubů (19). Utáhněte šrouby univerzálním klíčem

Krok 3

#56 M5x15 IPC #79 M5x25 IPC #78 Φ5xΦ14x1 2PCS Krok 46 76 77 79 78 13 78 26 1

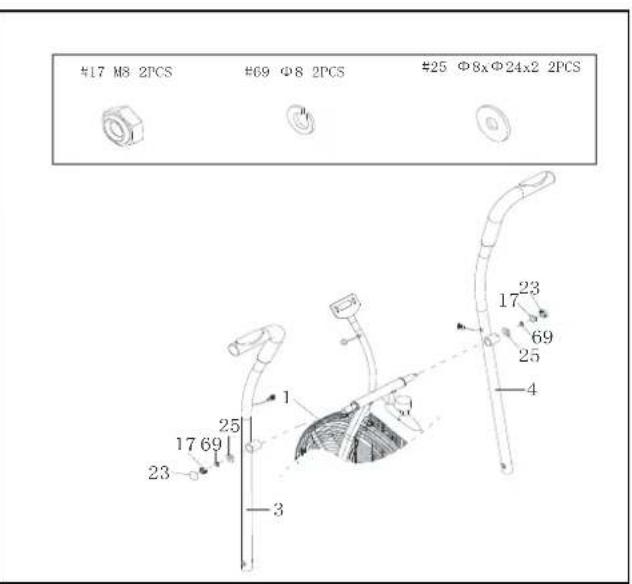

Levý a pravý sloupek (3) (4) nasadte na vřeteno (26) a zajistěte 2 podložkami (25), 2 pružnými podložkami (69) a 2 nylonovými maticemi (17). Utáhněte vše pomocí imbusového klíče
Na matici nasad'te uzávěry (23)
Připevněte zadní stabilizátor (2) k hlavnímu rámu (1) pomoci 4 šroubů (56) a 4 podložek (57). Utáhněte šrouby klíčem S4

#19 M8x40 2PCS #20 Φ8xΦ20x1.5 2PCS #21 M8 2PCS 21 20 19 8 Univerzální klič S13, S14, S15

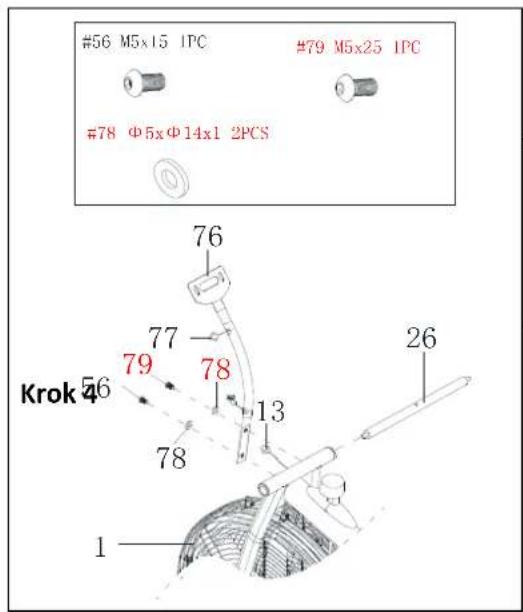

Umístěte otočnou tyč (26) do hlavního rámu (1).
Připevněte držák počítače (76) k hlavnímu rámu (1) pomocí 1 šroubu (56) a (79) a 2 podložek (78). Utáhněte šrouby pomocí imbusového klíče Připojte vodič (77) ke kabelu (13).

#17 M8 2PCS #69 Φ8 2PCS #25 Φ8xΦ24x2 2PCS 17 69 23 25 1 23 17 69 25 4 3

Krok 5

#16 W8x50 2PCS #17 W8 2PCS #61 Φ8xΦ16x1.5 2PCS #69 Φ8 2PCS 3 4 61 16 7 69 17 16 61 6

Levou konzolu (6) připojte k levému pedálu (36) pomocí distančního pouzdra (63), 1 podložky (37), 1 ložiska (38) a 1 levé nylonové matice (52) ve směru hodinových ručiček. Utáhněte šrouby univerzálním klíčem

Připojte pravou konzolu (7) k pravému pedálu (54) pomocí distančního pouzdra (63), 1 podložky (37), 1 ložiska (38) a 1 levé nylonové matice (53) proti směru hodinových ručiček.

Utáhněte šrouby univerzálním klíčem

Připevněte levou a pravou konzolu (6) (7) k levému a pravému sloupku (3) (4) pomocí 2 šroubů (16), 2 podložek (61), 2 pružných podložek (69) a 2 nylonových matic (17) Utáhněte šrouby oběma klíči ze sady.

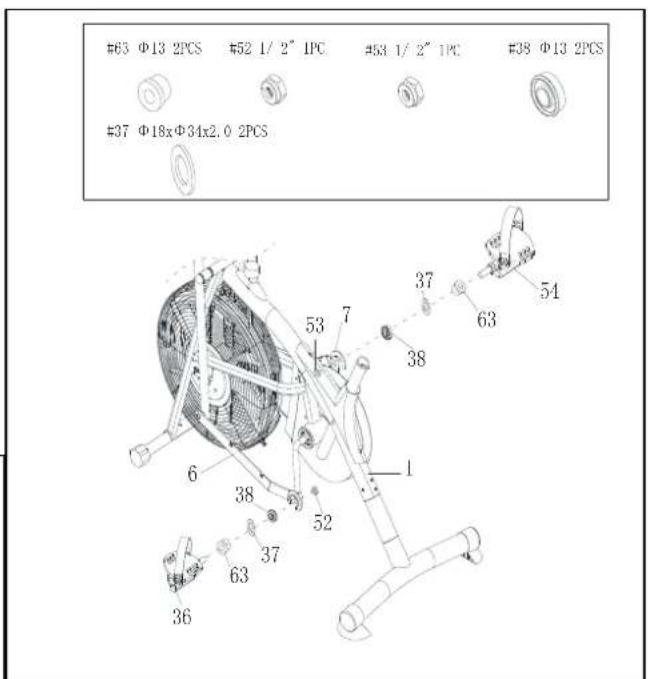

Krok 6

#63 Φ13 2PCS #52 1/ 2" IPC #53 1/ 2" IPC #38 Φ13 2PCS #37 Φ18xΦ34x2.0 2PCS 53 7 37 63 54 38 6 38 52 1 36 63 37

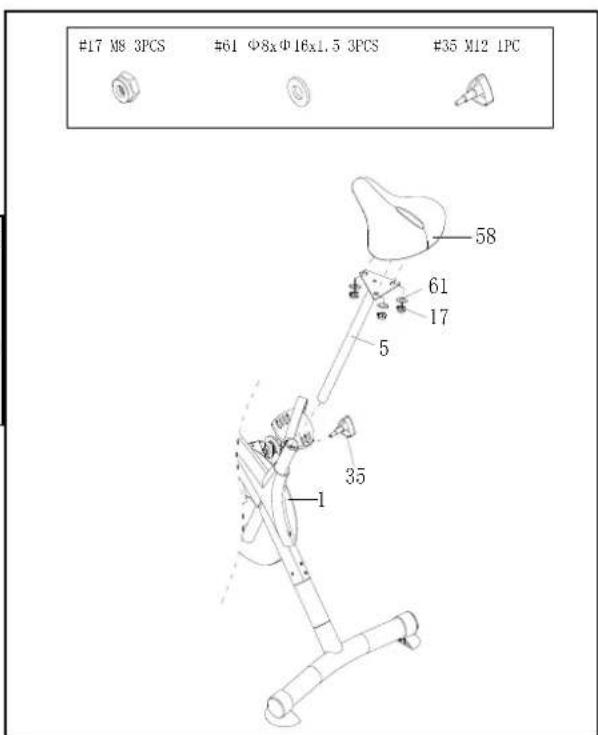

Krok 7

Sedadlo (58) umístěte na sedlovku (5) pomocí 3 podložek (61) a 3 matic (17). Utáhněte šrouby univerzálním klíčem

Umístěte sedlovku (5) do plastového pouzdra v hlavním rámu (1), pak umístěte kolečko nastavení výšky (35) do hlavního otvoru rámu (1) a poté jej otočte ve směru hodinových ručiček

#17 M8 3PCS #61 Φ8xΦ16x1.5 3PCS #35 M12 1PC 58 61 17 5 35 1

Krok 8

#32 M5×10 2PCS	Odšroubujte 2 šrouby M5 × 10 (32) z počítače (28). Připojte vodič (77) a vodič snímače impulzů (31) (28) do zásuvek na počítači. Přebytečné kabely uložte do hlavního rámu. Připojte počítač (28) k držáku (76) pomocí dříve odstraněných šroubů M5 × 10 (32). Šrouby utáhněte pomocí univerzálního kliče.

Předpis

Koncové kryty na předním stabilizátoru	Nastavení - vyrovnání zařízení Podle potřeby otočte přední koncové kryty, abyste zařízení vyrovnali

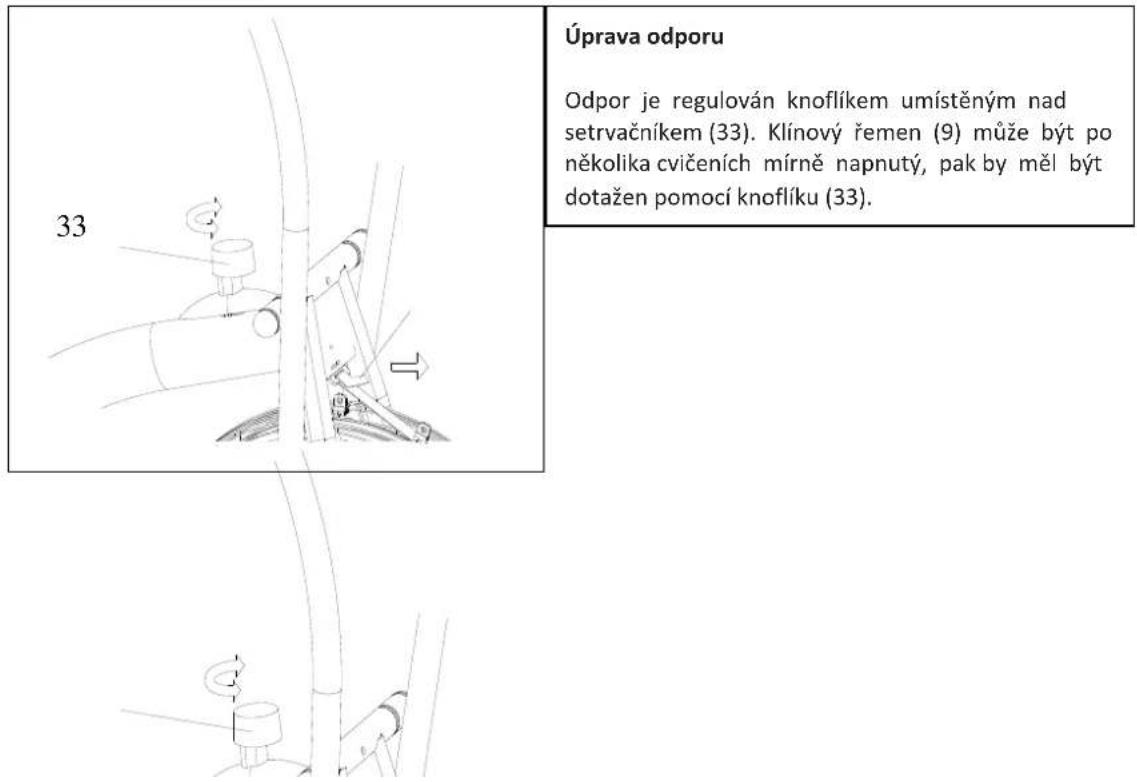

33 Úprava odporu Odpor je regulován knoflíkem umístěným nad setrvačníkem (33). Klínový řemen (9) může být po několika cvičeních mírně napnutý, pak by měl být dotažen pomocí knoflíku (33).

35

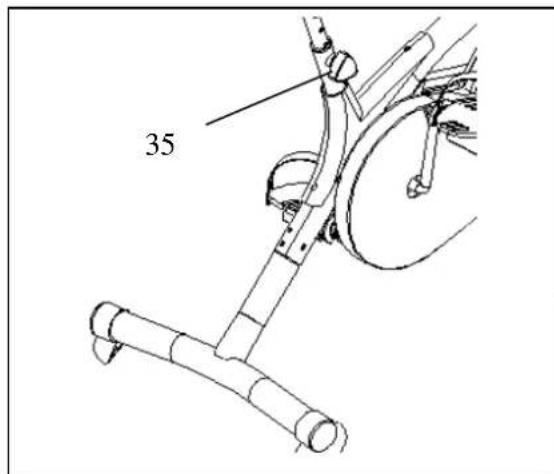

Nastavení výšky sedadla

Vyjměte knoflík umístěný pod sedadlem, spustře nebo zvedněte sedlo do požadované výšky a pak vložte váleček do příslušného otvoru a otočte ve směru hodinových ručiček

Při demontáži sedlovky se ujistěte, zda plastový límec nevyskočí z hlavního rámu.

Počítač

Počítač se automaticky zapne, když začnete cvičit nebo po stisknutí tlačítka. Po 4 sekundách nečinnosti počítač automaticky přejde do režimu spánku.

Funkční tlačítko:

MODE: Stisknutím tlačítka přejdete na požadovanou funkci, podržením tlačítka po dobu 3 sekund vymažete záznam

VLASTNOSTI:

SCAN: Stiskněte a podržte tlačítko "MODE", dokud se na displeji nezobrazí "SCAN", postupně se zobrazí všechny dostupné funkce v 5sekundových intervalech: Čas, Rychlost, Vzdálenost, Kalorie, ODO.

SPEED: zobrazuje aktuální rychlost

DIST: Počítá vzdálenost ujetou během tréninku

CALORIES: Spočítá spálené kalorie

ODO: Označuje celkovou ujetou vzdálenost. Záznam lze resetovat vytažením baterie ze zásuvky

Baterie

Počítač používá 2 baterie AAA. Pokud jsou hodnoty zobrazené na obrazovce přiliš světlé nebo nejasné, vyměňte baterie.

Tato fáze má za úkol zlepšit krevní oběh a zlepšit práci svalů a také snížit riziko křeče nebo zranění. Doporučujeme provádět několik protahovacích cviků v souladu s ilustracemi níže. Každá rozcvička by měla trvat kolem 30 sekund. Svaly nesmíte příliš roztahovat a přetěžovat. V případě objevení se bolesti okamžitě přerušte trénink.

SKŁONY W BOK SKŁONY W PRZÓD ROZCIĄGNIĘCIE MIĘŚNI UD WEWNETRZNE MIĘŚNIE UD ŁYDKA ACHILLES

II.FÁZE CVIKŮ

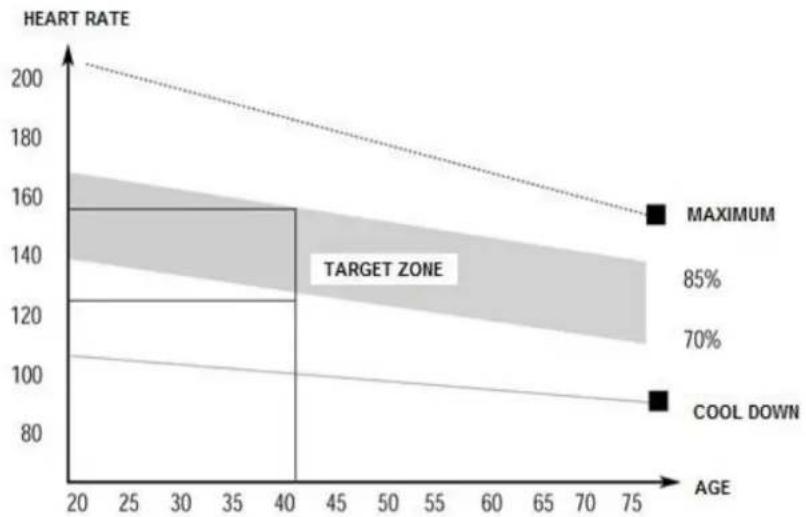

Je to fáze, která vyžaduje největší úsilí. Díky pravidelného tréninku získávají svaly nohou na pružnosti. Během cviků udržujte rovnoměrné tempo. Intenzita tréninku by měla zvýšit tep na cílovou hodnotu v souladu s údaji níže.

POZOR: Tato fáze by měla trvat nejméně 12 minut. Proto většina cvičících začíná od 15-20 minut.

III. FÁZE PROTAHOVÁNÍ PO TRÉNINKU

V této fází by měl kardiovaskulární a svalový systém relaxovat. Opakujte rozcvičku a snižuje tempo. Pokračujte přibližně 5 minut. Opakujte zahřivací cviky, vyhněte se nadměrnému protahování a přetížení svalů. Spolu se zlepšením fyzičky bude možné

prodloužit a zvýšit intenzitu tréninku. Doporučuje se trénovat alespoň 3krát týdně. Pokud je to možné, rozdělte cvičení rovnoměrně po celý týden.

1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem.

2. čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího

3. platného doklad o koupi produktu s datem prodeje (účtu)

4. reklamovaného produktu

5. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne doručení do obchodu nebo servisu.

6. Je-litřeba produkt převézt z jiné země, může být záručnílhůta prodloužena o dobu nezbytnou k jeho vrácení, nejdéle však o 40 dnů.

7. Záruka se nevztahuje na:

mechanické poškození a vady způsobené nimi
- poškození a vady vyplývající z nesprávného použití a skladování- špatnou montáž a údržbu
- poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, prýžové prvky, pedály, držáky na houby, kola, ložiska atd.

1. Záruka zaniká, pokud:

2. vyprší její platnost

3. bylo do produktu neodborně zasaženo- nebyla dodržena pravidla řádné

údržby 7. Duplikáty záručního listu nebudou vydány.

1. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí produktu do opravy. V případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na náklady zákazníka stroj vyčistit s jeho písemným svolením k čištění.
2. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět sám uživatel.
3. Ručitel také informuje, že provozuje pozáruční servis.
4. Výrobek by měl být v původním obalu a zajištěn pro přepravu.

Záruka na prodané zboží nevylučuje, neomezuje nebo nezavazuje práva kupujícího vyplývající z nedodržení záručních podmínek.

ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ PRO RAHABILITAČNÍ A TERAPEUTICKÉ ÚČELY.

UPOZORNĚNÍ O OPRAVĚ

Č.	Datum nahlášení	Datum vydání	Průběh oprav	Podpis příjemce (obchod, majitel)
