| Typ produktu | LCD monitor |
| Značka | Acer |
| Model | Predator Z35 |
| Velikost panelu | 35 palců (88,9 cm) |
| Typ panelu | VA |
| Rozlišení | 3440 x 1440 (Wide QHD) |
| Obnovovací frekvence | Až 100 Hz (DP), 60 Hz (HDMI) |
| Jas | 300 cd/m² (typicky) |
| Kontrastní poměr | 2500:1 |
| Doba odezvy | 4 ms (G to G) |
| Pozorovací úhel | 178° horizontálně / 178° vertikálně (CR=10) |
| Podpora barev | 16,7 milionů barev |
| Vstupní konektory | HDMI 19 pin, DisplayPort |
| Reproduktory | 9 W x 2 |
| USB porty | USB 3.0 x 4 |
| Spotřeba energie (zapnuto) | 65 W (typicky) |
| Spotřeba energie (spánek) | 0,47 W (typicky) |
| Rozměry (Š x V x H) | 844,4 x 449,0~579,0 x 309,0 mm |
| Hmotnost (netto) | 12,5 kg |
| Náklon | -4° až +35° |
| Otočení | -20° až +20° |
| Nastavení výšky | 0 až 130 mm |
| Čištění | Použijte neředidlový roztok na měkký hadřík; vyhněte se čisticím prostředkům obsahujícím amoniak nebo alkohol. |
Často kladené otázky - Predator Z35 ACER
Dotazy uživatelů ohledně Predator Z35 ACER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Displej ve formátu PDF zdarma! Najděte svůj návod Predator Z35 - ACER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. Predator Z35 značky ACER.
NÁVOD K OBSLUZE Predator Z35 ACER
Monitor LCD Acer – Průvodce pro rychlé nastavení (QSG)
Důležité bezpečnostní upozomění
Pečlivě si přečtěte následující pokyny.
- Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.
• Vypněte monitor LCD a odpojte napájecí kabel.
- Na hadřík nastřikejte čisticí prostředek bez obsahu rozpouštědla a šetrně vyčistěte obrazovku.
- PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU.
• NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU.
- Společnost Acer neponese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.
-
Neumistujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
-
Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
- Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
- Monitor LCD skladujte v místnosti s teplotou -20° C až 60° C (-4° F až 140° F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
- Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obrat'te se na autorizovaného technika.
- Kabel pro prěnos signálu z monitoru do počítače je rozedřený nebo poškozený.
- Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
• Monitor LCD nebo jeho kryt je poškozen.

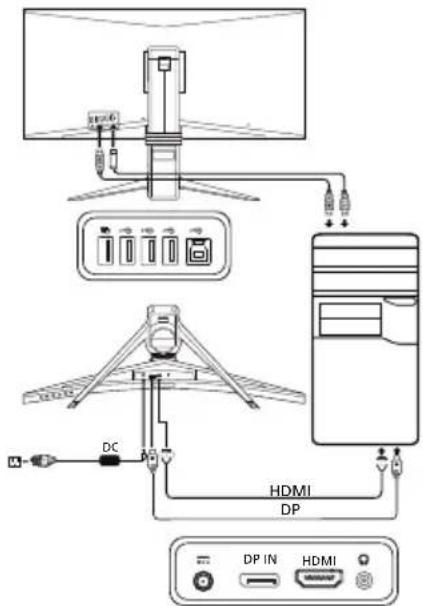

Připojení monitoru k počítači
- Vypněte monitor a odpojte napájecí kabel počítače.
- 2-1 Připojte kabel HDMI (pouze u modelu se vstupem HDMI)
a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel HDMI k počítači.
2-2 Připojení kabelu DP (výchozí vstup) (pouze u modelu se vstupem DP)
a. Zkontrolujte, zda je monitor i počítač vypnutý.
b. Připojte kabel DP k počítači.
- Připojení audio kabelu. (Volitelné)
- Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
- Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
- Výběrem jedné z možností Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí.

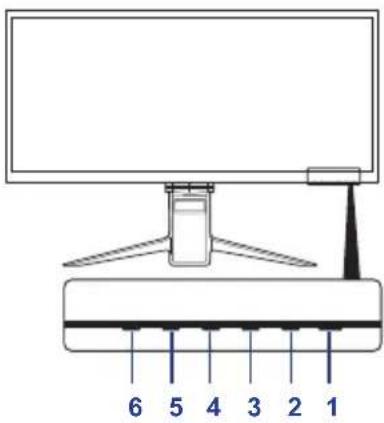

Externí ovládací prvky
| Č. | Ikona | Položka | Popis |
| 1 | Tlačítko napájení / indikátor | Zapnutí/vypnutí monitoru. Modrá barva značí zapnutý stav. Žlutá barva značí, že monitor je v pohotovostním režimu či režimu úspory energie. | |
| 2 | Funkce nabídky na obrazovce | Stisknutím zobrazíte nabídku na obrazovce.Opětovným stisknutím provedete výběr položky nabídky na obrazovce. | |
| 3 | Tlačítko vstupu | Stisknutím změníte vstupní zdroj. | |
| 4 | Tlačítko hlasitosti | Stisknutím otevřete nastavení hlasitosti. | |
| 5 | Jas | Stisknutím tlačítka otevřete nastaveníBrightness(jas) a nastavte požadovanou úroveň. |
6 Režim - tvknutím aktivujte nabídku Režim.
Upozornění FCC (Federálního výboru pro telekomunikace)
Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.
Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím nebo zapnutím zařízení, je uživateli doporučeno pokusit se rušení potlačit jedním z následujících opatření:
- Přesměrujte nebo přemístěte přijímací anténu.
- Zvětšete odstup mezi zařízením a přijímačem.
- Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
- Porad'te se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.
Prohlášení o shodě CE
Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2014/30/EU, 2014/35/EU (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámců pro stanovení požadavku na ekologickou konstrukci pro produkty využívající energii.
Upozornění:
Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.
Upozornění: Stíněné kabely
Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).
Upozornění: Periferní zařízení
K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná ohledně shody s limity pro třídu B. Provoz necertifikovaných perifemích zařízení pravděpodobně způsobí rušení příjmu rádia a televize.
Varování
Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).
Provozní podmínky
Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.
Upozornění: Uživatelé v Kanadě
Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.
Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii
Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přirodních zdrojů a zajistí recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.
TECHNICKÉ ÚDAJE
| Panel LCD | Provozní systém Barevný LCD TFT | |
| Velikost 35°W (88,9 cm) | ||
| Rozteč pixelů | 0,24 mm (horizontálně) × 0,24 mm (vertikálně) | |
| Jas | 300 cd/m ^2 (typický) | |
| Kontrast 2500:1 | ||
| Úhel sledování | 178° (horizontálně) 178° (vertikálně) (CR=10) | |
| Doba odezvy 4 ms (GTG) | ||
| Typ panelu VA | ||
| Video R, G, B analogové rozhraní | ||
| Horizontální frekvence | HDMI: 30–140 kHzDP: 73–151 kHz | |
| Vertikální frekvence | HDMI: 24–60 HzDP: 30–100 Hz | |
| Zobrazení 16,7 millionu | ||
| Frekvence bodů | HDMI 1.4: 265,25 MHzDP 1.2: 531,52 MHz | |
| Maximální rozlišení | 3440 × 1440 při 50 Hz (HDMI)3440 × 1440 při 100 Hz (DP) | |
| Funkce Plug & Play VESA DDCCI/DDC2B | ||
| Třída energetické efektivity B | ||
| *Roční spotřeba energie | 74 (kWh) (pro model se vstupem HDMI) | |
| Spotřeba energie(při jasu 200 nitů) | Režim Zapnuto 65 W (typicky) | |
| Režim spánku | 0,47 W (typicky) | |
| Režim Vypnuto 0,42 W (typicky) | ||
| Konektor vstupu | HDMI 19kolíkový (pouze model se vstupem HDMI)DP (pouze model se vstupem DP) | |
| Vstupní videosignál | Signál HDMI (pouze model se vstupem HDMI) (volitelné)DP (pouze model se vstupem DP) (volitelné) | |
| Reproduktory | 9 W × 2 | |
| USB | USB 3.0 × 4 | |
| Maximální velikost obrazovky | Horizontálně: 819,408 mmVertikálně: 345,888 mm | |
| Zdroj napájení | 19V —— 6,32A | |
| Podmínky okolního prostředí | Provozní teplota: 5 °C až 35 °CSkladovací teplota -20 °C až 60 °CProvozní vlhkost: 10% až 85% | |
| Rozměry | 844,4 (Š) × 449,01 ~ 579,01 (V) × 308,97 (H) mm | |
| Hmotnost (čistá) | 12,5 kg (čistá) | |
| Technické údaje mechanismu | Naklonění: -4° až +35° (pro úhel zdvihu lze dosáhnout záklonu 35 stupňů pouze v nejvyšším bodě)Otáčení: -20° až +20°Nastavení výšky: 0 mm až 130 mmOtočení: NeOdnímatelný slojan: Ne | |
| Externí ovládací prvky | Spínače a tlačítka | Tlačítko napájeníNABÍDKA/ENTERVstupHlasitostBrightness (jas) / Exit (ukončit)Režim |
| Funkce | JasKontrastZaostření (jen pro model s analogovým vstupem)Hodiny (jen pro model s analogovým vstupem)Horizontální pozice (jen pro model s analogovým vstupem)Vertikální pozice (jen pro model s analogovým vstupem)Modré světloGammaAdaptive contrastDark boostsRGBNasylitHodnota obnovovací frekvenceNabíjení přes port USB při vypnutíOver DrivePřířazení klávesových zkratek6osá barvaZaměřovačTeplota barevJazykČasový limit nabídky na obrazovceHluboký spánekAutomatická konfigurace (jen promodel s analogovým vstupem)Širokouhlý režim (Full/Aspect/1:1)TransparentnostRežim rychlého spuštěníHlasitostPower LEDVýběr vstupního signáluInformace o displejiResetovatUkončit | |
| Jakékoli technické údaje zařízení mohou být změněny bez předchozího upozornění. | ||
Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.
*Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.
Dôležité bezpečnostné pokyny
Tieto pokyny si pozorne prečítajte.
- Vypnite monitor a odpojte napájací kábel počítača.
- 2-1 Pripojte kábel HDMI (iba model so vstupom HDMI)
a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte kábel HDMI k počítaču.
2-2 Pripojte kábel DP (predvolený vstup) (iba model so vstupom DP)
a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ.
b. Pripojte kábel DP k počítaču.
| Č. | Ikona | Položka | Popis |
| 1 | Tlačidlo/kontrolka napájania | Slúži na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostný režim/režim šetrenia energiou. | |
| 2 Funkcie OSD | Stlačením zobrazíte ponuku OSD. Opätovným stlačením zadáte výber v ponuke OSD. | ||
| 3 | Tlačidlo Vstup | Stlačením tlačidla prepnite vstupné zdroje. | |
| 4 | T | Stlačením tlačidla aktivujte systém na ovládanie hlasitosti. a cidlo Hlasi | |
| 5 | Jas | Stlačením tlačidla otvoríte ovládanie položky Brightness (Jas) a nastavíte ju na vami uprednostňovanú úroveň. | |
| 6 | Režim | Stlačením aktivujte ponuku Režim. | |
Predpisy a bezpečnostné upozornenia
Upozornenie úradu FCC
V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.
*Ročná spotreba energie sa vypočita s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
