Typ výrobku	Odsavač par
Značka	Beko
Model	CFB 5310 W
Barva	Bílá
Typ instalace	Nástěnný komínový
Rozměry (ŠxHxV) cca.	598 x 490 x 150 mm (nastavitelná výška)
Hmotnost cca.	12 kg
Napájení	220-240 V ~ 50-60 Hz
Výkon motoru	50 W
Třída izolace motoru	Třída F
Třída izolace	Třída II
Maximální průtok vzduchu	205 m³/h
Počet rychlostí	3 (Nízká, Střední, Vysoká)
Typ osvětlení	LED lampa (vyměnitelná)
Výkon lampy	3 W
Patice lampy	E14
Světelný tok lampy	320 lm
Teplota chromatičnosti	2700 K (teple bílá)
Tukový filtr	Hliníkový, omyvatelný (vhodný do myčky)
Uhlíkový filtr (volitelný)	Aktivní uhlí, vyměňujte každé 3 měsíce
Provozní režimy	Odvod ven (potrubí) nebo recirkulace (s uhlíkovým filtrem)
Minimální vzdálenost od varné desky	65 cm (elektrická nebo plynová)
Hladina hluku cca.	V manuálu neuvedeno; typicky 50-65 dB(A)

Často kladené otázky - CFB 5310 W BEKO

Jaká je minimální vzdálenost mezi varnou deskou a odsavačem?

Minimální vzdálenost musí být alespoň 65 cm od nosné plochy nádobí k nejnižší části odsavače. U plynových varných desek postupujte podle pokynů výrobce varné desky, pokud udávají větší vzdálenost.

Jak často mám čistit tukový filtr?

Při běžném používání čistěte hliníkový tukový filtr alespoň jednou měsíčně. Lze jej mýt tekutým detergentem a vodou a je také vhodný do myčky. Zbarvení je normální.

Jak často mám vyměňovat uhlíkový filtr?

Při používání odsavače v režimu recirkulace vyměňujte aktivní uhlíkový filtr každé 3 měsíce. Uhlíkový filtr nelze mýt a musí být zakoupen v autorizovaném servisním středisku.

Jaký typ lampy odsavač používá a jak ji vyměnit?

Odsavač používá lampu E14 o výkonu 3 W, napětí 230 V a světelném toku 320 lm. Při výměně odpojte napájení, nechte lampu vychladnout, poté vyjměte starou lampu a vložte novou stejného typu (kód ILCOS DRGSB/C/UB-3/27/1B-230-E14-55).

Mohu použít odsavač bez potrubí?

Ano, můžete jej použít v režimu recirkulace instalací aktivního uhlíkového filtru. V tomto režimu je vzduch filtrován a vracen zpět do kuchyně. Ujistěte se, že jsou odstraněny klapky uvnitř adaptéru komína.

Co mám dělat, když odsavač nefunguje?

Zkontrolujte pojistku a elektrické připojení. Ujistěte se, že síťové napětí je mezi 220-240 V. Také zkontrolujte, zda fungují další kuchyňské spotřebiče. Pokud ne, kontaktujte autorizované servisní středisko.

Jak nastavím rychlostní stupně?

Použijte tlačítko V pro přepínání rychlostí: 0 (vypnuto), 1 (nízká), 2 (střední), 3 (vysoká). Nízká rychlost pro nepřetržité tiché větrání, střední pro běžné použití a vysoká pro intenzivní pachy nebo páru.

Jaký je maximální průtok vzduchu odsavače?

Maximální průtok vzduchu při nejvyšší rychlosti je 205 m³ za hodinu. Kvůli úspoře energie používejte nižší rychlosti, kdykoli je to možné.

Jaká je energetická třída lampy?

Vestavěná lampa má energetickou třídu 'F'. Doporučuje se používat lampu pouze k osvětlení varné zóny, nikoli k obecnému osvětlení místnosti.

Je bezpečné používat odsavač s plynovou varnou deskou?

Ano, ale dodržujte minimální vzdálenost 65 cm. Nikdy nenechávejte pod odsavačem vysoké otevřené plameny a vždy sledujte vaření. Místnost musí mít dostatečné větrání, pokud současně používáte plynové spotřebiče.

NÁVOD K OBSLUZE CFB 5310 W BEKO

Nejprve si přečtěte tento návod k použití!

Vážený zákazníku,

Děkujeme, že jste si vybrali tento produkt značky Beko. Doufáme, že s tímto spotřebičem, který byl vyroben s využitím vysoce kvalitní a moderní technologie, dosáhnete těch nejlepších výsledků. Z tohoto důvodu si před použitím spotřebiče pečlivě přečtěte celý návod k použití a jakékoli doplňující dokumenty a uchovejte je pro budoucí použití. Pokud spotřebič předáte další osobě, rovněž jí předejte návod k použití. Dodržujte pokyny a věnujte pozornost všem informacím a varováním uvedeným v návodu k použití.

Nezapomeňte, že se tento návod může vztahovat i k několika jiným modelům. Rozdíly mezi modely jsou v návodu výslovně popsány.

Význam symbolů

V různých částech tohoto návodu k použití jsou použity následující symboly:

Důležité informace a užitečné tipy k použití.

VAROVÁNÍ: Upozornění na nebezpečné situace týkající se ohrožení života a majetku.

Varování před nebezpečím požáru.

Varování před úrazem elektrickým proudem.

Třída ochrany před zásahem elektrickým proudem.

1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

1.1 Obecné bezpečnostní pokyny

Důležité bezpečnostní pokyny, přečtěte si je pozorně a uchovejte pro pozdější použití

Tento oddíl obsahuje bezpečnostní pokyny, které vám pomohou ochránit před vznikem požáru, zásahem elektrickým proudem, následky unikající mikrovlnné energie, zraněním osob nebo poškozením majetku. Nedodržení těchto pokynů zruší platnost zá- ruky.

• Výrobky značky Beko splňují platné bezpečnostní normy; proto v případě jakéhokoli poškození spotřebiče nebo napájecího kabelu musí být provedena oprava nebo výměna prodejcem, servisním centrem nebo odborníkem z autorizovaného servisu, aby se předešlo nebezpečí. Chybná nebo neodborná oprava může být nebezpečná pro uživatele.

- Toto zařízení je určeno pouze pro domácí a podobné použití, například:

- v prostorách kuchyňského personálu v obchodech, kancelářích a dalších pracovních prostředích;

- na farmách;

- klienty v hotelech a dalších typech obytného prostředí;

- v prostředí typu Bed and Breakfast.

- Spotřebič používejte pouze k určenému účelu, jak je popsáno v tomto návodu.

• Výrobce nenese odpovědnost za žádné škody plynoucí z ne-správné instalace či nevhodného způsobu použití spotřebiče.

- Tento spotřebič mohou použí-vat děti starší 8 let a osoby s omezenými tělesnými, smys-lovými nebo mentálními schopno-stmi anebo osoby bez příslušných znalostí a zkušeností, pokud jsou pod dozorem nebo byly poučeny o bezpečném užívání tohoto přístroje a chápou související nebezpečí.

- Děti si se spotřebičem nesmí hrát. Čištění a údržba nesmí být prováděny dětmi bez dohledu

1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

dospělé osoby.

• Minimální vzdálenost mezi nosnými plochami varných nádob na varné desce a nejnižší stranou výrobku musí být nejméně 65 cm.

• Pokud v návodu k instalaci plynové desky najdete větší vzdálenost, je nutno postupovat podle toho.

• Zkontrolujte, zda vaše napájení odpovídá informacím uvedeným na štítku spotřebiče.

• Nikdy nepoužívejte spotřebič, pokud je poškozen napájecí kabel nebo spotřebič.
• Předejděte poškození napájecího kabelu zabráněním jeho zmáčknutí, ohnutí nebo odírání o ostré hrany. Napájecí kabel udržujte mimo horké povrchy a otevřený oheň.
• Spotřebič zapojujte pouze do uzemněné zásuvky.
  •VAROVÁNÍ: Nezapojujte spotřebič do sítě, dokud není instalace zcela dokončena.

• Spotřebič umístěte tak, aby byla zástrčka vždy přístupná.

• Nedotýkejte se žárovek, pokud jsou v provozu delší dobu. Mohou spálit ruce, protože budou horké.

• Dodržujte předpisy stanovené příslušnými úřady o vypouštění odpadního vzduchu (toto upozornění se nevztahuje na použití bez kouřovodu).
• Spustte spotřebič po umístění hrnce, pánve apod. na varnou desku. V opačném případě může vysoká teplota způsobit deformaci některých částí výrobku.
• Před sejmutím hrnce, pánve apod. vypněte varnou desku.
• Nenechávejte na varné desce horký olej. Nádoby s horkým olejem mohou způsobit samovznícení.
• Dávejte pozor na záclony a závěsy, protože olej se může při smažení některých potravin, jako jsou hranolky, vznítit.

- Tukový filtr musí být vyměněn nejméně jednou měsíčně. Uhlíkový filtr musí být vyměněn nejméně každé 3 měsíce.

- Spotřebič musí být čištěn v souladu s návodem k použití. Pokud

1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

čištění nebylo provedeno v sou- ladu s návodem k použití, může hrozit nebezpečí požáru.

- Namísto stávajícího filtru nepoužívejte filtrační materiály neodolné proti ohni.

• Používejte pouze originální části doporučené výrobcem.
• Neprovozujte spotřebič bez filtru a neodstraňujte filtry, když je spotřebič spuštěn.

• V případě, že dojde k zapálení plamene, vypněte napájení spotřebiče a vařičů.

• V případě, že dojde k zapálení plamene, plamen zakryjte a nikdy k jeho hašení nepoužívejte vodu.

- Spotřebič odpojte před každým čištěním a v případě, že jej nepoužíváte.

- Podtlak v místnosti nesmí překročit 4 Pa (4 x 10 bar), za-tímco digestoř pro elektrickou varnou desku a spotřebiče pracující na jiném typu energie, než je elektřina, pracují současně.

• V prostředí, kde je spotřebič používán, musí být odvětrávání zařízení běžících na topném oleji

nebo plynu, jako je teplovzdušný ventilátor, naprosto izolováno nebo zařízení musí být hermetického typu.

- Při připojování kouřovodu použijte trubky o průměru 120 nebo 150 mm. Připojení trubek musí být co nejkratší a mít co nejméně záhybů.

Riziko zadušení! Všechny obaly uchovejte mimo dosah dětí.

UPOZORNĚNÍ: Přístupné součástky se mohou zahřát při použití s vařiči.

- Vývod spotřebiče nesmí být připojen ke vzduchovodům, do kterých je vyveden jiný kouř.

- Ventilace v místnosti může být nedostatečná, pokud je digestoř pro elektrickou varnou desku používána současně se zařízeními na plyn nebo jiná paliva (to neplatí pro spotřebiče, které vypouštějí vzduch zpět do místnosti).

- Předměty umístěné na spotřebiči mohou spadnout. Na spotřebič neumistujte žádné předměty.

1 Důležité pokyny z hlediska bezpečnosti a životního prostředí

- Pod spotřebičem nikdy neflambujte.

VAROVÁNÍ: Před instalací digestoře odstraňte ochranné fólie.

• Nikdy nenechávejte obnažený plamen pod digestoří, která je zapnutá.
• Pánve na smažení je nutno během používání stále sledovat: přehřátý olej může vzplanout.

1.2 Shoda se směrnicí OEEZ a likvidace výrobku:

Tento výrobek splňuje požadavky směrnice EU OEEZ (2012/19/EU). Tento výrobek je označen symbolem pro třídění elektrického a elektronického odpadu (OEEZ).

Tento symbol znamená, že příslušný výrobek na konci jeho životnosti nesmí být likvidován spolu s jiným domácím odpadem. Použité zařízení musíte od-nést do oficiální sběrny pro recyklaci

elektrických a elektronických zařízení. Obratte se na místní úřady nebo na prodejce, u kterého jste si zařízení zakoupili, a informujte se o umístění sběrných zařízení. Každá domácnost hraje důležitou roli ve sběru a recyklaci starých zařízení.

Správná likvidace starého zařízení pomáhá pře- dejít možným negativním následkům pro životní prostředí a lidské zdraví.

1.3 Dodržování směrnice RoHS

Výrobek, který jste zakoupili, splňuje požadavky směrnice EU RoHS (2011/65/EU). Neobsahuje škodlivé ani zakázané materiály specifikované ve směrnici.

1.4 Informace o balení

Obalové materiály produktu jsou vy-robeny z recyklovatelných materiálů v souladu s naší národní legislativou na ochranu životního prostředí. Obalové materiály nelikvidujte společně s domácím nebo jiným druhem odpadu. Odvezte je na sběrné místo obalových materiálů určené místními úřady.

2 Celkový vzhled

2.1 Přehled

1. Tělo
2. Hliníkové olejové filtry
3. Osvětlení
4. Kontrolní panel
5. Komín

2.2 Technické údaje

Modelka CFB 5310 X - CFB 5310 WCFB 6310 W - CFB 6310 XHNS 61110 X
Napájecí napětí 220-240V ~ 50 -60 Hz
Výkon světla 3 W
Výkon motoru 50 W
Rychlost proudění – 3. úroveň 205 m3/h
Třída izolace motoru	Třída F
Třída izolace	Třída II

3 Používání spotřebiče

3.1 Ovládání spotřebiče

TLAČÍTKO FUNKCE
A: Zapnutí / vypnutí světla	Zapíná a vypíná osvětlení.
B: Tlačítko rychlosti	Určuje provozní rychlost:0. Zapíná a vypíná motor nasávání.1. Minimální rychlost, vhodná k obzvlást tiché nepřetržité výměně vzduchu, v případě malého množstv výparů.2. Prostřední rychlost, určená pro většinu použití, ideální poměr mezi průtokem čištěného vzduchu a hlučností.3. Maximální rychlost, určená pro zpracování maximálního množství výparů i během dlouhého časového úseku.

• Odsavač par byl navržen výlučně pro použití v domácnosti, pro eliminování zápachu v kuchyni.
• Nikdy nepoužívejte odsavač par pro jiné účely, než na který byl navržen.
• Když je digestoř v provozu, nikdy nenechávejte pod digestoří vysoké plameny.
• Intenzitu plamene nastavte tak, aby směřovala pouze na spodní část pánve a ujistěte se, že nesahá na boky.
• Fritézy s obsahem tuku se během používání nepřetržitě monitorovat: přehřátý olej může vzplanout.

3.2 Energeticky účinný provoz z hlediska úspory Použití

• Při používání spotřebiče upravte nastavení rychlosti podle intenzity páry a zápachu, abyste ušetřili energii.
• Za normálních podmínek používejte nízké rychlosti (1–2) a vysokou rychlost (3) používejte pro intenzivní zápach a páry.
• Žárovky jsou na digestoři umístěny za účelem osvětlení oblasti vaření.
• Jejich používání na osvětlení většího prostoru povede ke zbytečné spotřebě energie a k nedostatečnému osvětlení.
• Chcete-li, aby zařízení spotřebovalo méně energie, spouštějte jej při nízkých otáčkách.
• Vaše zařízení sníží spotřebu energie, protože bude pracovat efektivněji, když mu zabezpečíte dostatečný přívod vzduchu.
• V případech, kdy víte, že dojde k vytvoření husté páry, nastavte zařízení na úroveň intenzivního sacího výkonu před vznikem páry. Spotřebu energie tak snížíte tím, že zařízení budete používat kratší dobu, protože bude mít dostatečný přívod vzduchu.

- Poklice nádobí nechte zakryté, abyste snížili vývoj páry.

3 Používání spotřebiče

3.3 Pokyny k použití

• Váš spotřebič má motor, který pracuje různými rychlostmi.
• Pro dosažení lepší výkonnosti doporučujeme za normálních podmínek používat nízké rychlosti a vysoké rychlosti používat v případě silných zápachů a intenzivních par.
• Spotřebič můžete zapnout stisknutím tlačítka požadované rychlosti. (V1, V2, V3)
• Oblast vaření osvětlíte stisknutím tlačítka osvětlení (L).

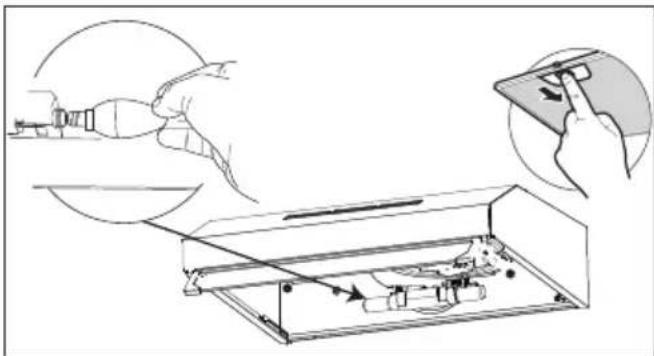

3.4 Výměna žárovky

• Před výměnou žárovek odpojte napájení odsavače par.
• Nedotýkejte se žárovek, když jsou horké.
• Dávejte pozor, abyste nahrazené žárovky nedotýkaly přímo rukama.

Lampy si můžete pořídit u autorizovaných servisních zástupců.

Žárovka
Příkon žárovky 3 W
Držák/objímka E14
Napětí žárovky 230 V

Kód ILCOS DRGSB/C/	UB-3/27/1 B-230-E14-55
Velikost D35x98 mm
Světelný tok 320 lm
Související teplota barvy	2700 K

Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti "F".

3.5 Používání s připojením ke kouřovodu

lsávána potrubím kouřovodu, které je upevněno k připojovací hlavě na digestoři.

- Průměr potrubí kouřovodu musí být stejný jako u připojovacího prstence. Při vodorovném nastavení musí mít potrubí mírný sklon směrem nahoru (kolem 10°), aby mohl vzduch snadněji odcházet z místnosti.

3.6 Používání bez připojení ke kouřovodu

ltruje přes uhlíkový filtr a recirkuluje v místnosti. Uhlíkový filtr se používá, když není v domě možné použít kouřovod.

• Při použití bez kouřovodu vyjměte klapky uvnitř adaptéru kouřovodu.
• Vyjměte olejový filtr. Chcete-li nainstalovat uhlíkový filtr, nasad'te filtr na přichytky vystředěním na plastový díl na obou stranách tělesa ventilátoru. Utáhněte jej otáčením doprava nebo doleva.
  • Vyměňte hliníkový olejový filtr.

4 Čištění a údržba

Zařízení by se mělo pravidelně čistit a udržovat. Pokud nebudete zařízení udržovat v čistotě, bude to mít negativní vliv na životnost zařízení. Při čištění a údržbě postupujte podle pokynů uvedených v příručce.

Před čištěním a údržbou výrobek odpojte nebo vypněte spínačem.

Nedodržení ustanovení týkajících se čištění zařízení a výměny filtrů může mít za následek riziko požáru. Proto se doporučuje dodržovat zde uvedené pokyny. Výrobce neodpovídá za poškození motoru nebo za požáry vzniklé v důsledku nesprávného používání.

Čistěte pouze pomocí hadříku navlhčeného v neutrálním tekutém čistícím prostředku. Nečistěte pomocí přístrojů nebo nástrojů. Nepoužívejte abrazivní produkty. Nepoužívejte alkohol.

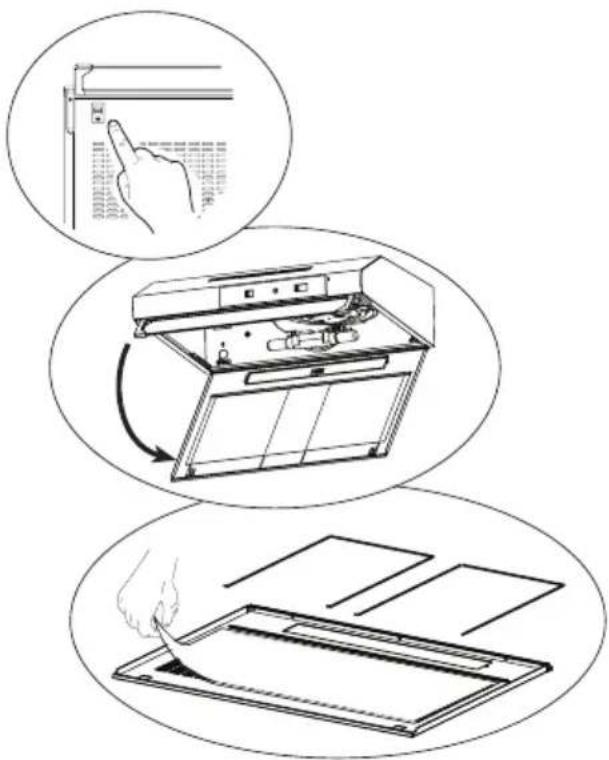

4.1 Čištění hliníkových olejových filtrů

Tento filtr zadržuje částice oleje ve vzduchu. Hliníkové olejové filtry mohou při omývání změnit barvu. Je to normální a neznamená to potřebu výměny hliníkových olejových filtrů.

Hliníkové olejové filtry můžete také mýt v myčce.

UPOZORNĚNÍ: V případě běžného používání hliníkový olejový filtr vyčistěte jednou za měsíc.

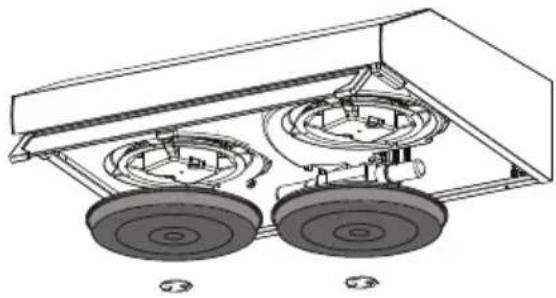

4.2 Výměna uhlíkových filtrů

Filtry pro odstranění zápachu obsahují aktivní uhlí. Ve výrobku musí být nainstalovány tukové filtry, bez ohledu na to, zda jsou nebo nejsou používány uhlíkové filtry.

• Uhlíkový filtr se nesmí nikdy mýt.
• Uhlíkové filtry vyměňte jednou za 3 měsíce.
• Uhlíkový filtr můžete získat v autorizovaných servisech.

5 Instalace spotřebiče

UPOZORNĚNÍ: Před zahájením instalace si přečtěte bezpečnostní informace v uživatelské příručce.

UPOZORNĚNÍ: Pokud nebudete šrouby a stabilizátory instalovat podle těchto pokynů, může dojít k úrazu elektrickým proudem.

Instalační příručku najdete na straně 143.

Chcete-li si nechat digestoř nainstalovat, obraťte se na nejbližší autorizovaný servis.

Za přípravu místa a elektrickou instalaci pro digestoř odpovídá zákazník.

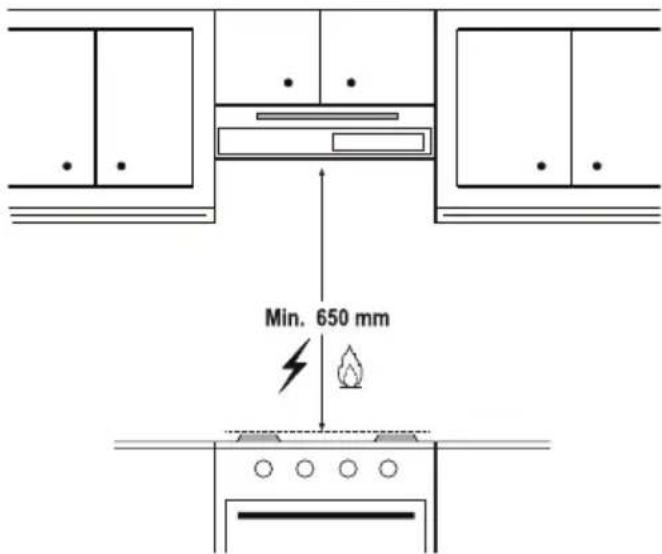

5.1 Umístění spotřebiče

Min. 650 mm

• Před instalací je nutno zvážit vzdálenost mezi sporákem a digestoří. Tato vzdálenost by měla být 65 cm.
• U plynových sporáků se vzdálenost musí měřit od povrchu roštu,
• u elektrických sporáků od povrchu skla.

5.2 Skladování

• Pokud nechcete přístroj používat delší dobu, patrně ho uložte.
• Ujistěte se, že je trouba odpojena od elektrické sítě, vychlazená a zcela suchá.
• Spotřebič skladujte na chladném a suchém místě.
• Držte přístroj mimo dosah dětí.

5.3 Zacházení a přeprava

• Během manipulace a přepravy uchovávejte přístroj v původním obalu. Balení chrání spotřebič před fyzickým poškozením.
• Na zařízení ani na obal nepokládejte těžká břemena. Může dojít k poškození spotřebiče.
• Pád přístroje může způsobit jeho nefunkčnost nebo trvalé poškození.

6 Rešení problémů

Řešení problémů Důvod Pomoc
Produkt nefunguje. Zkontrolujte pojistky.	Vaše pojistka může být vybitá, zprovozněte ji.
Produkt nefunguje. Zkontrolujte elektrické přípojení. Sítové napětí má být mezi 20-240 V.
Produkt nefunguje.	Zkontrolujte elektrické přípojení.	Zkontrolujte, zda fungují ostatní výrobky v kuchyni.
Lampa osvětlení nefunguje. Zkontrolujte	elektrické přípojení. Sítové napětí má být mezi 220-240 V.
Lampa osvětlení nefunguje. Zkontrolujte	spínač lampy. Spínač lampy musí být v poloze "zapnuto".
Lampa osvětlení nefunguje. Zkontrolujte	lampu. Lampy produktu nesmí být vadné.
Přívod vzduchu do výrobku je slabý.	Zkontrolujte hliníkový filtr.	Hliníkový filtr na olej za obvyklého používání je třeba vyčistit alespoň jednou za měsíc.
Přívod vzduchu do výrobku je slabý. Zkontrolujte kryt vzduchovodu. Vzduchovod musí být v poloze "zapnuto".
Přívod vzduchu do výrobku je slabý.	Zkontrolujte uhlíkový filtr.	U výrobků s uhlíkovými filtry filtr obvykle vyměňujte každé 3 měsíce.

1.1 Všeobecná bezpečnost'

Tento výrobok je v súlade so smernicou o OEEZ. (2012/19/EU). Tento výrobok je označený klasifikacným symbolom pre odpad z elektrických a elektronických zariadení (OEEZ).

1. Telo
2. Tukový filter
3. Osvetlenie
4. Kontrolný panel
5. Komín

2.2 Technické údaje

Model CFB 5310 X - CFB 5310 W	CFB 6310 W - CFB 6310 XHNS 61110 X
Privádzané napätie 220-240V ~ 50 -60 Hz
Výkon žiarivky 3 W
Výkon motora 50 W
Stopnja pretoka – 3. stopnja 205 m3/h
Izolacijski razred motorja Razred F
Izolacijski razred Razred II

3.3 Ovládanie Odsávača pár

Pred čistením a údržbou výrobok odpojte alebo vypnite vypínač.

4.2 Výmena uhlíkových filtrov

• Ak nechcete spotrebič dlhšiu dobu používať, dôkladne ho uskladnite.
• Skontrolujte, či je spotrebič odpojený, vychladnutý a úplne suchý.
• Spotrebič skladujte na suchom, chladnom mieste.
• Spotrebič skladujte mimo dosahu detí.
