HBG750X - Kuchyňský odsavač par HOOVER - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Značka	Hoover
Model	HBG750X
Šířka	75 cm
Rozměry instalačního otvoru	715 x 265 mm
Minimální vzdálenost nad varnou deskou (plyn)	75 cm
Minimální vzdálenost nad varnou deskou (elektřina)	65 cm
Rychlosti motoru	3 rychlosti (Nízká, Střední, Vysoká)
Osvětlení	LED, 2 x 2W (typ LSD-B)
Napájení	AC 110-240V, 50/60 Hz
Průměr odtahového potrubí	150 mm
Typ tukového filtru	Kovová síť, omyvatelná
Uhlíkový filtr (volitelný)	Není součástí dodávky, vyměňujte každé 3-6 měsíců
Ovládání	Spínač výsuvného šuplíku
Vývod vzduchu	Externí potrubí (ne pro komín)
Bezpečnostní prvky	Automatické vypnutí při zavření šuplíku
Čištění	Pravidelné čištění nerezové oceli, mytí síťového filtru
Hmotnost (odhad)	12 kg

Často kladené otázky - HBG750X HOOVER

Jaká je doporučená instalační výška nad varnou deskou?

Odsavač par by měl být instalován ve vzdálenosti 65-75 cm nad varnou plochou. Pro plynové varné desky je minimální vzdálenost 75 cm; pro elektrické varné desky 65 cm.

Jak čistit tukové filtry?

Odstraňte hliníkové síťové filtry a namočte je na asi 3 minuty do teplé vody s prostředkem na uvolnění tuku. Jemně vykartáčujte měkkým kartáčem, opláchněte a nechte přirozeně uschnout mimo přímé sluneční světlo. Nepoužívejte leštidlo.

Jak často by se měl uhlíkový filtr vyměňovat?

Aktivní uhlíkový filtr by se měl měnit každé 3 až 6 měsíců, v závislosti na vašich zvyklostech vaření. Není součástí dodávky odsavače.

Jaký typ žárovky odsavač používá?

Odsavač používá 2 x 2W LED moduly (kód ILCOS D: DBR-2/65-H-64). Vyměňujte pouze za stejný typ a výkon. Před výměnou vždy vypněte napájení.

Proč motor nefunguje, ale světlo svítí?

Zkontrolujte, zda je zapnutý spínač ventilátoru. Pokud ano, může být spínač ventilátoru nebo motor vadný. Obraťte se na servisní středisko pro opravu.

Lze odsavač použít v recirkulačním režimu?

Ano, pokud je instalován aktivní uhlíkový filtr. Odsavač lze použít v recirkulačním režimu k zachycování pachů. Rozměry instalačního otvoru umožňují jak odtahové, tak recirkulační nastavení.

Jaká je správná údržba nerezových povrchů?

Čistěte měkkým hadříkem a jemnou mýdlovou vodou. Na odolné nečistoty použijte specializovaný čistič na nerezovou ocel. Vždy otírejte ve směru zrna, aby nedošlo k poškrábání.

Jak nainstalovat V-klapku pro odtah?

Sestavte dvě poloviny V-klapky zasunutím čepů do otvorů těla. Ujistěte se, že čep směřuje nahoru. V-klapka zabraňuje zpětnému tahu.

Co dělat, když odsavač uniká olej?

Zkontrolujte jednocestný ventil a připojení vývodu. Pokud nejsou těsně utěsněny, rozeberte a znovu utěsněte tmelem. Také zkontrolujte připojení krytu komína.

Je bezpečné nechat odsavač bez dozoru při vaření?

Nikdy nenechávejte pánve bez dozoru, protože přehřáté tuky mohou vzplanout. Vždy dohlížejte na proces vaření a po použití odsavač vypněte.

NÁVOD K OBSLUZE HBG750X HOOVER

1 Bezpečnostní pokyny
2....Instalace
3....Používání digestoře
4 ....Rešení problémů
5. Údržba a čištění
6 Ochrana životního prostředí

BEZPEČNOSTNÍ POKYNY

Tento návod vysvětluje správnou instalaci a používání odsavače par; před použitím si ho pozorně přečtěte, i když výrobek dobře znáte. Návod by se měl uschovat na bezpečném místě pro budoucí použití.

Tyto pokyny jsou také dostupné v alternativním formátu, např. na webu nebo na vyžádání uživatele ve formátu například na DVD.

Co nikdy nedopustit:

• Nepokoušejte se používat odsavač par bez tukových filtrů nebo v případě, že jsou filtry nadměrně zanesené tukem!
• Neinstalujte odsavač par nad sporák s vysoko umístěným grilem.
• Během používání nenechávejte pánve bez dozoru, protože přehřátý tuk nebo olej by mohl vzplanout.
• Nikdy nenechte pod odsavačem par otevřený plamen.

- Pokud je odsavač par poškozený, nepoužívejte jej.

- POZOR: Při použití se spotřebiči pro vaření mohou být přístupné součásti horké.

- Minimální vzdálenost mezi nádobami na vaření na plotně a nejnižší součástí odsavače páry nad sporákem. (Když je odsavač par umístěn nad plynovým sporákem, tato vzdálenost musí být alespoň 65 cm.)

- Vzduch se nesmí odvádět do kouřovodu, který slouží k odvodu kouře ze spotřebičů spalujících plyn nebo jiná paliva.

Co je vždy nutné:

- Důležité! Při instalaci a údržbě, například výměně LED diody, vždy vypněte přívod napájení.

- Odsavač par se musí být instalovat podle pokynů k instalaci a je nutné dodržet všechny rozměry.

- Všechny činnosti při instalaci musí provádět kompetentní osoba nebo kvalifikovaný elektrikář.

- Pečlivě zlikvidujte obalový materiál. Mohl by ohrozit děti.

- Věnujte pozornost ostrým hranám uvnitř odsavače par, zejména při instalaci a čištění.

- Jestliže je odsavač par umístěn nad plynovým sporákem, minimální vzdálenost mezi plochou plotny, na kterou se pokládají nádoby na vaření, a nejnižší součástí odsavače par, musí být:

Plynové sporáky: 75 cm Elektrické sporáky: 65 cm Sporáky na uhlí nebo topný olej: 75 cm

- Zajistěte, aby odvod nasátého vzduchu neměl ohyby ostřejší než 90 stupňů, protože tím by se snížila účinnost odsavače par.

- Varování: Pokud nejsou šrouby a upevňovací prvky namontovány podle těchto pokynů, může dojít k úrazu elektrickým proudem.

- Varování: Než zpřístupníte svorky, musí být odpojeny všechny napájecí obvody.

Co je vždy nutné:

• Při vaření na plynovém sporáku vždy zakrývejte hrnce a pánve pokličkami.
• V režimu odsávání odsává odsavač par vzduch z místnosti. Zajistěte dodržování náležitých opatření pro dostatečné větrání. Odsavač par odsává z místnosti zápachy, ale ne páru.
• Odsavač par je určen pouze k použití v domácnosti.

• Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací, aby se vyloučilo riziko.
• Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika. Děti si se spotřebičem nesmějí hrát. Děti nesmějí provádět čištění a uživatelskou údržbu bez dozoru.

- Varování: Než zpřístupníte svorky, musí být odpojeny všechny napájecí obvody.

Co je vždy nutné:

• Pozor: Spotřebič a jeho přístupné součásti se mohou při použivání zahřívat. Dávejte pozor, abyste se nedotkli topných těles. Děti mladší než 8 let se nesmí přibližovat, pokud nejsou pod stálým dozorem.
• Pokud je odsavač par v místnosti, kde jsou další spotřebiče spalující plyn nebo jiná paliva, musí být zajištěno dostatečné větrání.
• Pokud není prováděno čištění podle pokynů, existuje riziko požáru.
• Je nutné dodržovat předpisy pro odvod vzduchu.
• Pravidelně čistěte spotřebič způsobem popsaným v kapitole ÚDRŽBA.
• Z bezpečnostních důvodů používejte pouze upevňovací nebo montážní šrouby stejné velikosti, jaká je uvedena v tomto návodu.
• Podrobnosti o způsobu a četnosti čištění najdete v části Údržba a čištění v tomto návodu k obsluze.
• Děti nesmějí provádět čištění a uživatelskou údržbu bez dozoru.
• Jestliže je odsavač par v provozu společně se spotřebiči napájenými jinak než elektrickou energií, podtlak v místnosti nesmí překročit 4 Pa (4 × 10-5 bar).
• VAROVÁNÍ: Nebezpečí požáru: nepokládejte předměty na varný povrch.
• Nesmí se používat parní čistič.
• NIKDY se nepokoušejte hasit požár vodou, vypněte spotřebič a potom zakryjte plamen, např. pokličkou nebo hasicí dekou.

INSTALACE (ODVOD VZDUCHU VEN)

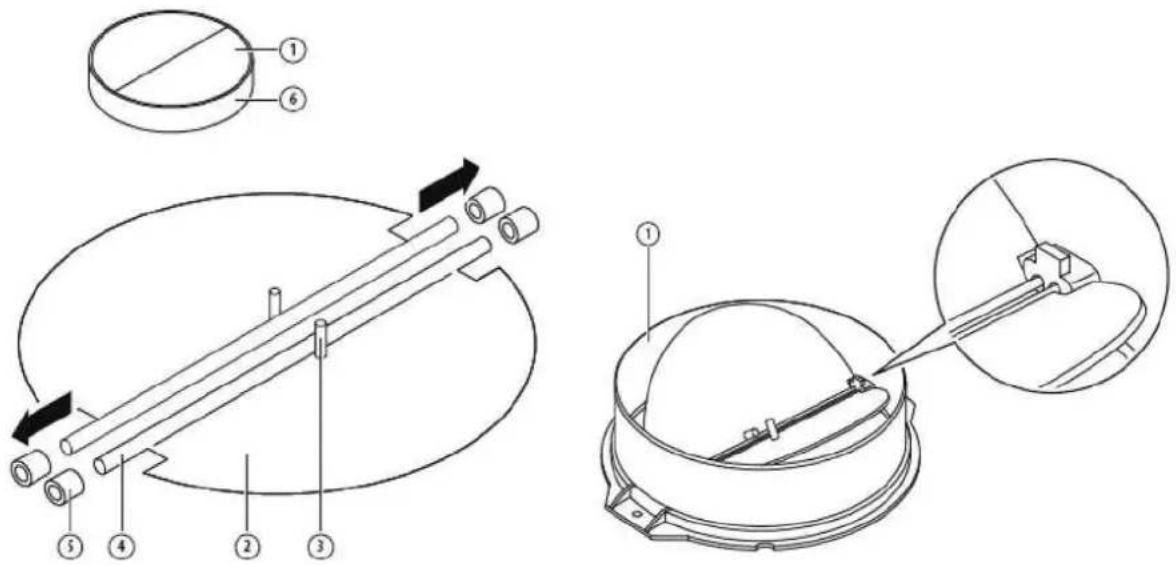

MONTÁŽ V KLAPKY

Pokud odsavač par nemá nainstalovanou V klapku 1, měli byste namontovat obě poloviny do tělesa. Obrázky znázorňují pouze příklad způsobu montáže V klapky, výstup se může lišit v závislosti na modelu a konfiguraci.

Při montáži V klapky 1 byste měli postupovat takto:

• Namontujte obě poloviny 2 do tělesa 6
• čep 3 by měl směrovat nahoru;
• osa 4 musí být vložena do otvorů 5 v tělese;
• opakujte všechny úkony pro druhou polovinu.

Pokud máte výstup vzduchu ven, lze odsavač par připojit k odvodnímu potrubí (smaltovanému, hliníkovému, ohebnému potrubí nebo potrubí z nehovlavého materiálu s vnitřním průměrem 150 mm)

1. Před instalací jednotku vypněte a vytáhněte ze zásuvky.

1. Odsavač par by měl být umístěn ve vzdálenosti 65\~75 cm nad varnou plochou, aby se dosáhlo nejlepšího účinku.

Obr. 1

1. Vytvořte ve skříni otvor o rozměrech 490*265 mm pro 52cm variantu a 715*265 mm pro 75cm variantu. Viz obrázek níže. Ujistěte se, že vzdálenost mezi okrajem otvoru a okrajem skříně je alespoň 35 mm.

Velikost otvoru:

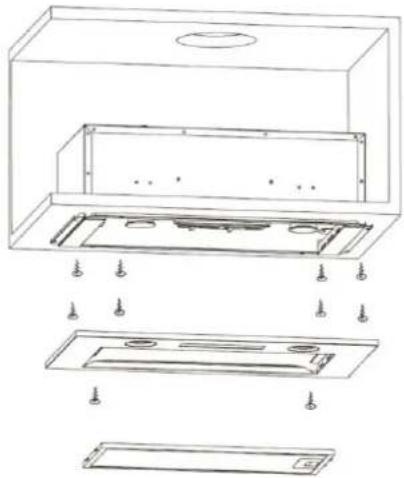

1. Odstraňte hliníkový filtr a dva šrouby v předním panelu.
2. Šroubovákem zašroubujte osm šroubů ST4*18 a připevněte těleso odsavače ke skříni.
3. Vrat'te prední panel se dvěma šrouby a potom vraťte filtr.

Poznámka: Trubkový nástavec není součástí výrobku.

VAROVÁNÍ:

Z bezpečnostních důvodů používejte pouze upevňovací nebo montážní šrouby stejné velikosti, jaká je uvedena v tomto návodu.
Pokud nebudou šrouby nebo upevňovací prvky namontovány podle těchto pokynů, mohlo by dojít k úrazu elektrickým proudem.

Používání digestoře

Přepínač

K dispozici jsou 3 rychlosti motoru a vypínač světla.

1. Světlo – zapnutí/vypnutí světla

„O“ – pro vypnutí světla

„I“ – pro zapnutí světla

Napájení – vysunutím zásuvky zapněte; zasunutím zásuvky vypněte.

1. Rychlost – vyberte rychlost vyhovující podmínkám přípravy pokrmu „O“ – vypnutí motoru

Nízká (I) – mírné smažení/vaření

Střední (II) – smažení/příprava v pánvi wok/silné vaření

Vysoká (III) – grilování, intenzivní smažení a příprava v pánvi wok

Napájení – vysunutím zásuvky zapněte; zasunutím zásuvky vypněte.

ŘEŠENÍ PROBLÉMŮ

Závada	Možná příčina	Řešení
Světlo svítí, ale motor nefunguje	Přepínač ventilátoru je vypnutý	Zvolte jinou polohu přepínače ventilátoru.
	Přepínač ventilátoru je porouchaný	Kontaktujte servisní středisko.
	Porucha motoru	Kontaktujte servisní středisko.
Nesvítí světlo, motor nefunguje	Spálené domovní pojistky	Resetujte/vyměňte pojistky.
	Uvolněný nebo odpojený napájecí kabel	Znovu zapojte kabel do síťové zásuvky. Zapněte zásuvku.
Únik oleje	Jednocestný ventil a výstup nejsou řádně utěsněné	Vymontujte jednosměrný ventil a utěsněte.
	Únik z přípojky komína a krytu	Odpojte komín a utěsněte.
Světla nesvítí	Vadné/porouchané žárovky	Vyměňte žárovku podle těchto pokynů.
Nedostatečné sání	Vzdálenost mezi odsavačem par a sporákem je příliš velká	Umístěte odsavač par do správné vzdálenosti.
Odsavač par se naklání	Upevňovací šroub není dostatečně utažený	Utáhněte závěsný šroub, aby byl odsavač par ve vodorovné poloze.

POZNÁMKA:

Všechny opravy tohoto spotřebiče musí být prováděny v souladu s místními a národními předpisy a zákony. Pokud máte jakékoliv pochybnosti ohledně výše uvedeného, kontaktujte servisní středisko. Když otevíráte jednotku, vždy před tím odpojte napájení elektrickým proudem.

ÚDRŽBA A ČIŠTĚNÍ

Pozor:

- Před prováděním údržby nebo čištění se musí odsavač par odpojit od síťového napájení. Zkontrolujte, že je odsavač par vypnutý a odpojený od zásuvky.

- Vnější povrchy jsou náchylné k poškrábání a oděru, proto postupujte podle pokynů pro čištění, abyste zajistili, že dosáhnete co nejlepšího výsledku bez poškození.

OBECNÉ INFORMACE

Čištění a údržba se smí provádět, pouze když spotřebič není zahřátý. Nenechávejte na povrchu spotřebiče zásadité nebo kyselé látky (citronová šťáva, ocet atd.).

NEREZOVÁ OCEL

Nerezovou ocel je nutné pravidelně čistit (např. každý týden), aby byla zajištěna její dlouhá životnost. Vysušte ji čistým suchým hadrem. Lze použít speciální prostředek na čištění nerezové oceli.

POZNÁMKA:

Otírejte povrch po směru struktury nerezové oceli, aby se neobjevily nevzhledné příčné šmouhy.

POVRCH OVLÁDACÍHO PANELU

Povrch ovládacího panelu lze čistit teplou mýdlovou vodou. Před čištěním se ujistěte, že hadr je čistý a důkladně vyždímaný. Po čištění odstraňte zbytky vlhkosti suchým měkkým hadrem.

Důležité

Používejte neutrální čisticí prostředky a nepoužívejte agresivní chemikálie, silné čisticí prostředky pro domácnost, ani produkty obsahující brusné materiály, protože by mohly ovlivnit vzhled spotřebiče a případně odstranit potisk na ovládacím panelu; použití takových prostředků povede ke zneplatnění záruky poskytované výrobcem.

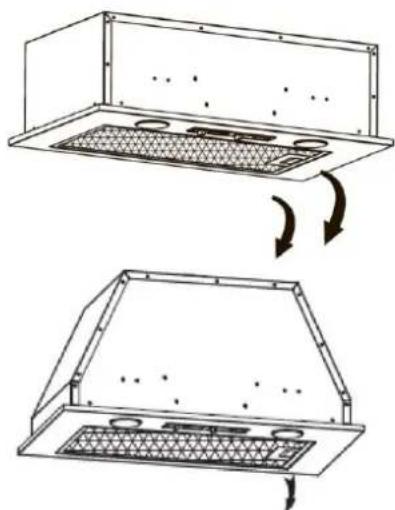

MŘÍŽKOVÉ TUKOVÉ FILTRY

Mřížkové filtry lze čistit ručně. Ponořte je na 3 minuty do vody s čisticím prostředkem rozpouštějícím tuky a potom je jemně vykartáčujte měkkým kartáčem. Netlačte příliš, aby se filtry nepoškodily. (Nechte přirozeně uschnout mimo přímé sluneční světlo)

Filtry by se měly mýt odděleně od nádobí a příborů. Doporučuje se nepoužívat oplachovací prostředky.

• Instalace filtrů se provádí ve čtyřech krocích.
• Vložte filtr šikmo do drážek v zadní části digestoře.
• Stiskněte tlačítko na držadle filtru.
• Když filtr zapadne na své místo, uvolněte držadlo.
• Opakujte postup pro všechny filtry.

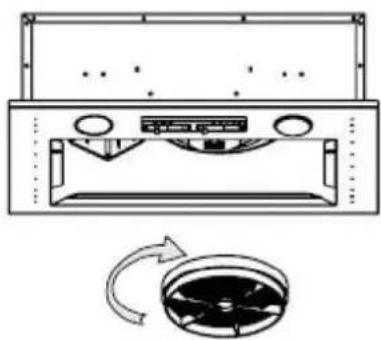

UHLÍKOVÝ FILTR – nedodává se s výrobkem

Filtr s aktivním uhlím lze používat k zachytávání pachů. Normálně by se měl filtr s aktivním uhlím měnit po třech nebo šesti měsících v závislosti na způsobu vaření. Níže je popsán postup instalace filtru s aktivním uhlím.

(1) Nejprve se musí oddělit hliníkový filtr. Zatlačte pojistku a zatáhněte ji dolů.
(2) Vyjměte uhlíkový filtr tak, že ho otočíte doleva.
(3) Nahrad'te ho novým uhlíkovým filtrem.

• Ujistěte se, že je filtr správně zajištěn. Jinak by se uvolnil, což by bylo nebezpečné
• Po nasazení filtru s aktivním uhlím se sníží odsávací výkon.

VÝMĚNA ŽÁROVKY

Důležité:

Výměnu žárovky musí provádět výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba.
Před jakýmkoli zásahem do spotřebiče vždy vypněte elektrické napájení. Než se žárovky dotknete rukama, ujistěte se, že úplně vychladla.
Při manipulací držte žárovku hadrem nebo v rukavicích, aby se nedostala do kontaktu s potem, protože tím by se zkrátila její životnost.

• Nejprve vypněte spotřebič a vytáhněte zástrčku ze zásuvky.
• Před výměnou počkejte, až žárovka vychladne.
• Pomocí šroubováku odstraňte přední část.
• Opatrně vytáhněte světlo LED a nahrad'te ho světlem stejného typu se stejnými jmenovitými hodnotami (2×2 W, LSD-B LED).
• Pomocí šroubováku vraťte přední část zpět na spotřebič.
  • Tato žárovka má kód ILCOS D: DBR-2/65-H-64
• Moduly LED, s vlastní tlumivkou, okrouhlý tvar
• Max. příkon: 2 W
• Napětí: 110–240 Vstř.
• Rozměry:

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ) z roku 2013. OEEZ obsahují jak znečišťující látky (které mohou mít negativní vliv na životní prostředí), tak i základní prvky (které mohou být znovu použity). Je důležité, aby OEEZ podstoupila zvláštní zpracování, aby bylo možné správně odstranit a zlikvidovat znečišťující látky a znovu využít všechny materiály. Jednotlivci mohou hrát významnou roli při ochraně životního prostředí před OEEZ; je nezbytné dodržovat několik základních pravidel:

• s OEEZ se nesmí nakládat jako s domovním odpadem;
• OEEZ by měla být odvezena do speciálních sběrných dvorů spravovaných místním úřadem nebo registrovanou společností.

V mnoha zemích může být k dispozici vyzvednutí velkých OEEZ u zákazníka. Když koupíte nový spotřebič, můžete starý odevzdat obchodníkovi, který musí bezplatně přijmout jeden starý spotřebič za jeden nový prodaný spotřebič, pokud se jedná o ekvivalentní typ se stejnými funkcemi, jaké má nový zakoupený spotřebič.

POZNÁMKA:

Níže je uvedeno, jak je možné omezit celkový dopad na životní prostředí (např. úsporou energie při vaření).

(1) Namontujte odsavač par do správného místa s dobrým větráním.
(2) Pravidelně odsavač par čistěte, aby nebylo blokováno proudění vzduchu.
(3) Nezapomeňte po vaření vypnout světlo odsavače par.
(4) Nezapomeňte po vaření vypnout odsavač par.

Nerozebírejte spotřebič jiným způsobem, než je uvedeno v návodu.

Odsavač par nesmí rozebírat uživatel. Na konci životnosti se spotřebič nesmí vyhazovat společně s komunálním odpadem. Doporučení k recyklaci získáte od místního úřadu nebo prodejce.

HBG152NS/1 HBG520S/1 HBG750X/1

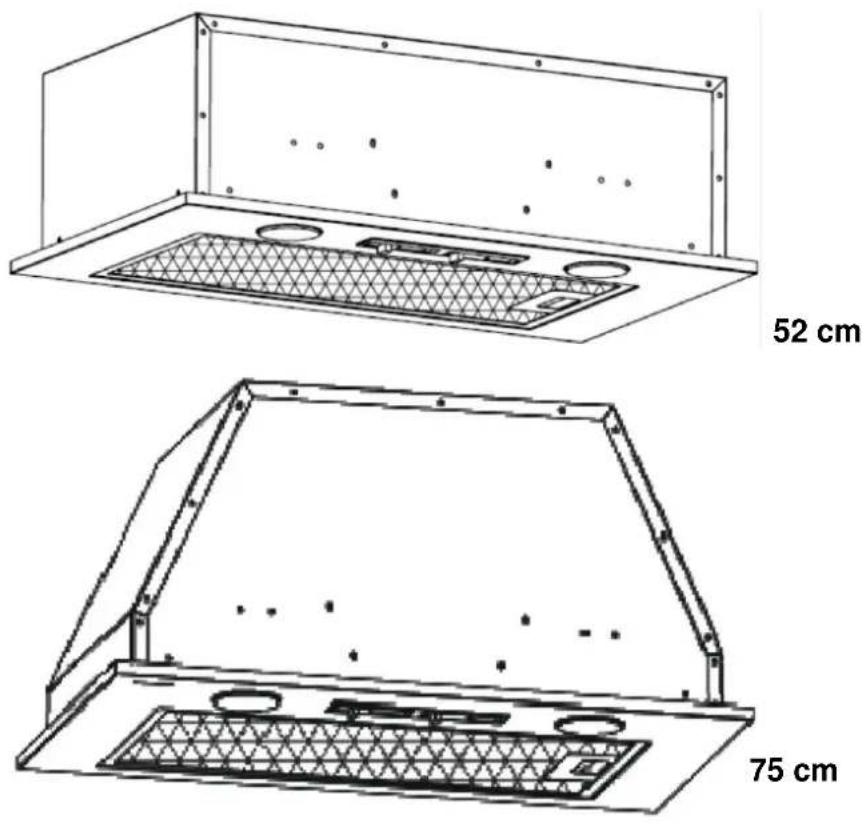

Kuchynský odsávač Návod na použitie

52 cm

Obsah

- Pred začatím vykonávania údržby alebo čistenia odpojte kuchynský odsávač od hlavného zdroja elektrického napájania. Uistite sa, že kuchynský odsávač je vypnutý a zástrčka je vytiahnutá zo zásuvky.

Údržbu a predovšetkým čistenie vykonávajte na vychladnutom spotrebiči. Dávajte pozor, aby sa na povrchy nedostali zásadité ani kyslé látky (citrónová šťava, ocot a pod.).

NEHRDZAVEJÚCA OCEL'

Vložku ovládacieho panela možno čistit' teplou mydlovou vodou. Pred čistením sa uistite, či je handra čistá a dôkladne vyžmýkaná. Po čistení utrite zvyšnú vlhkost' suchou, jemnou handričkou.

Dôležité

(1) Najskôr treba odpojit' hliníkový filter. Stlačte zámku a potiahnite iu smerom nadol.
(2) Vytiahnite uhlíkový filter jeho otáčaním proti smeru hodinových ručičiek.
(3) Vložte nový uhlíkový filter.

POZNÁMKA:

(1) Kuchynský odsávač nainštalujte na vhodné miesto s účinným vetraním.
(2) Kuchynský odsávač pravidelne čistite, aby nedošlo k upchatiu vzduchového kanála.
(3) Po varení nezabudnite vypnút svetlo kuchynského odsávača.
(4) Po varení nezabudnite vypnút' kuchynský odsávač.

INFORMÁCIE TÝKAJÚCE SA LIKVIDÁCIE
