Typ produktu	Rotační laserový nivelační přístroj
Značka	Stanley
Model	Cubix STHT77498-1
Rozměry	120 x 80 x 60 mm
Hmotnost	250 g
Napájení	2 AA baterie (LR6)
Třída laseru	Třída II
Vlnová délka	635 nm (červená)
Přesnost	±0,5 mm/m
Dosah	20 m (s detektorem)
Vyrovnávání	Samonivelační, kompenzační rozsah ±4°
Funkce	Projekce vodorovných a svislých linií
Údržba a čištění	Čistěte čočky měkkým suchým hadříkem
Bezpečnost	Vyhněte se přímému vystavení očí laserovému paprsku
Náhradní díly a opravitelnost	Svěřte opravu autorizovanému servisu
Záruka	2 roky

Často kladené otázky - Cubix STHT77498-1 STANLEY

Jak zapnout laser Cubix STHT77498-1?

Podržte tlačítko napájení na boku přístroje. Rozsvítí se červená kontrolka indikující zapnutí. Uvolněním vypnete.

Jaký typ baterií použít?

Použijte dvě alkalické baterie typu AA (LR6). Nemíchejte nové a použité baterie ani různé typy baterií.

Jak nastavit přesnost laserové vodováhy?

Přístroj je samonivelační a automaticky se vyrovná v rozsahu ±4°. Pro optimální přesnost jej umístěte na stabilní povrch.

Laser se nerozsvítí, co dělat?

Nejprve zkontrolujte orientaci a stav baterií. Pokud problém přetrvává, vyjměte baterie na 10 sekund a poté je vložte zpět. Ujistěte se, že je přihrádka čistá.

Jaký je maximální dosah laseru?

Bez detektoru je dosah uvnitř asi 20 metrů. S volitelným detektorem může venku dosáhnout 50 metrů.

Je laser nebezpečný pro oči?

Ano, paprsek je třídy II: nedívejte se přímo do paprsku ani jej nesměřujte do očí jiných osob. Vyhněte se odrazům od lesklých povrchů.

Jak čistit čočky laseru?

Použijte měkký suchý mikrovláknový hadřík. Nepoužívejte rozpouštědla ani abrazivní prostředky, které by mohly poškrábat čočku.

Mohu laser používat v dešti?

Ne, tento přístroj není vodotěsný. Chraňte jej před vlhkostí a stříkající vodou. Po použití jej uložte do pouzdra.

Jak upevnit laser na stativ?

Kryt je vybaven standardním závitem 1/4 palce. Jednoduše našroubujte stativ (není součástí dodávky) pod přístroj pro použití ve zvýšené poloze.

Kde sehnat náhradní díly nebo nechat přístroj opravit?

Kontaktujte poprodejní servis Stanley nebo navštivte oficiální webové stránky pro nalezení autorizovaného servisu. Nepokoušejte se přístroj opravovat sami.

NÁVOD K OBSLUZE Cubix STHT77498-1 STANLEY

• Informace týkající se laseru
• Bezpečnost uživatele
• Bezpečnost týkající se baterie
• Instalace baterií typu AA
• Zapnutí laseru
• Kontrola presnosti laseru
• Použití laseru
  • Údržba
• Odstraňování závad
• Servis a opravy
• Technické údaje

Informace týkající se laseru

Lasery STHT77498-1 a STHT77499-1 jsou laserové výrobky třídy 2. Tyto lasery s automatickým srovnáním mohou být použity pro měření ve vodorovné rovině (vodováha) a ve svislé rovině (olovnice).

Bezpečnost uživatele

Bezpečnostní pokyny

Níže uvedené definice popisují stupeň závažnosti každého označení. Přečtěte si pozorně návod k obsluze a věnujte pozornost těmto symbolům.

NEBEZPEČÍ: Označuje bezprostředně hrozící rizikovou situaci, která, není-li jí zabráněno, povede k způsobení vážného nebo smrtelného zranění.

VAROVÁNÍ: Označuje potenciálně rizikovou situaci, která, není-li jí zabráněno, může vést k vážnému nebo smrtelnému zranění.

UPOZORNĚNÍ: Označuje potencionálně rizikovou situaci, která, není-li ji zabráněno, může vést k lehkému nebo středně vážnému zranění.

POZNÁMKA: Označuje postup nesouvisející se způsobením zranění, který, není-li mu zabráněno, může vést k poškození zařízení.

Máte-li jakékoli dotazy nebo připomínky týkající se tohoto nebo jiného výrobku STANLEY®, navštivte adresu http://www.STANLEY.com.

VAROVÁNÍ:

Přečtěte a nastudujte si všechny pokyny. Nedodržení varování a pokynů uvedených v tomto návodu může vést k způsobení zranění.

Laserové záření. Nerozebírejte laserové přístroje a neprovádějte jejich úpravy. Uvnitř se nenachází žádné opravitelné části. Mohlo by dojít k vážnému poškození zraku.

VAROVÁNÍ:

Nebezpečné záření. Použití ovládacích prvků nebo nastavení či provádění jiných postupů, než jsou uvedeny v tomto návodu, může mít za následek nebezpečné laserové záření.

Štítky na vašem laseru mohou obsahovat následující symboly.

Symbol Význam
V Volt
mW miliwatt
	Pozor laser
nm Vlnová délka v nanometrech
2 Laser třídy 2

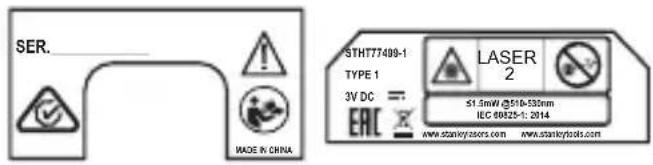

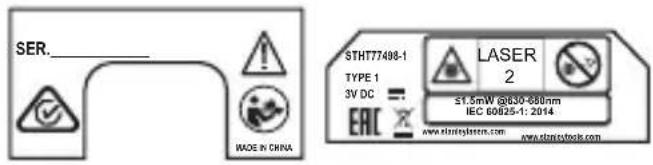

Varovné štítky

Z důvodu zajištění vašeho pohodlí a bezpečnosti jsou na vašem laseru následující štítky.

VAROVÁNÍ: Z důvodu snížení rizika způsobení úrazu si uživatel musí přečíst návod k použití.

VAROVÁNÍ: LASEROVÉ ZÁŘENÍ. NEDÍVEJTE SE DO PAPRSKU. Laserový výrobek třídy 2.

• Nepracujte s laserem ve výbušném prostředí, jako jsou například prostory s výskytem hořlavých kapalin, plynů nebo prašných látek. V tomto nářadí může docházet k jiskření, které může způsobit vznícení hořlavého prachu nebo výparů.
• Pokud laser nepoužíváte, uložte jej mimo dosah dětí a nekvalifikovaných osob. Lasery jsou v rukou neproškolené obsluhy nebezpečné.
• Opravy nářadí MUSÍ být prováděny pouze technikem s odpovídající kvalifikací. Servis nebo údržba prováděná nekvalifikovanou osobou může vést k vzniku úrazu. Chcete-li najít nejbližší autorizovaný servis Stanley, navštivte adresu http://www.2helpU.com.
• Nepoužívejte pro sledování laserového paprsku optické přístroje, jako jsou dalekohled nebo nivelační přístroj. Mohlo by dojít k vážnému poškození zraku.
• Nepokládejte laser do takové polohy, kde by mohly jakékoli osoby upřít zrak do laserového paprsku, at' již neúmyslně nebo záměrně. Mohlo by dojít k vážnému poškození zraku.
• Nepokládejte laser v blízkosti odrazných materiálů, které mohou způsobit odklon paprsku a následné zasažení zraku okolních osob. Mohlo by dojít k vážnému poškození zraku.
• Pokud laser nepoužíváte, vypněte jej. Ponechání laseru v zapnutém stavu zvyšuje riziko zasažení zraku okolních osob.

• Laser žádným způsobem neupravujte. Úprava výrobku může mít za následek nebezpečné ozáření.

• Nepracujte s laserem v blízkosti dětí a nedovolte dětem, aby laser používaly. Mohlo by dojít k vážnému poškození zraku.

• Neodstraňujte varovné štítky a udržujte je čitelné. Budou-li výstražné štítky odstraněny, uživatel nebo okolní osoby mohou být nechtěně vystaveny záření.
• Umístěte laser bezpečně na stabilní povrch. Dojde-li k pádu tohoto laseru, může dojít k poškození laseru nebo k zraněni osob.

Bezpečnost osob

• Při práci s výrobkem zůstaňte pozorní, stále sledujte, co provádíte a pracujte s rozvahou. Nepoužívejte tento laser, jste-li unavení nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s tímto laserem může vést k způsobení vážného úrazu.
• Používejte prvky osobní ochrany. Vždy používejte ochranu zraku. V závislosti na pracovních podmínkách používejte ochranná vybavení, jako jsou maska proti prachu, neklouzavá bezpečná pracovní obuv, pevná přilba a ochrana sluchu, abyste snížili riziko způsobení zranění osob.

Použití nářadí a jeho údržba

- Nelze-li pomocí spínače Zapnuto/Pojistka pro přepravu laser zapnout a vypnout, nepoužívejte tento laser. Každé elektrické nářadí s nefunkčním spínačem je nebezpečné a musí být opraveno.

Dodržujte pokyny uvedené v tomto návodu v části Údržba. Použití neoriginálních dílů nebo nedodržování uvedených pokynů pro Údržbu vytváří riziko úrazu elektrickým proudem nebo jiného zranění.

Bezpečnostní pokyny pro baterie

VAROVÁNÍ: Baterie mohou explodovat nebo z nich může unikat kapalina, a mohou tak způsobit zranění nebo požár. Z důvodu snížení tohoto rizika:

- Pečlivě dodržujte všechny pokyny a varování uvedená na štítku baterie a na obalu.

• Baterie vždy vkládejte se správnou polaritou (+ a -) tak, jak je vyznačeno na baterii a na zařízení.
  • Zabraňte zkratu kontaktů baterie.
• Nenabíjejte poškozené baterie.
• Nekombinujte staré baterie s novými. Staré baterie vždy nahrazujte novými bateriemi současně, a to stejnou značkou a typem.
• Vybité baterie okamžitě vyjměte a zlikvidujte v souladu s místními předpisy.
• Nelikvidujte staré baterie vhazováním do ohně.
• Ukládejte baterie mimo dosah dětí.
• Není-li zařízení používáno, vyjměte z něj baterie.

1. Otočte laser spodní stranou nahoru.
2. Zvedněte západku nacházející se na spodní části laseru, aby došlo k otevření krytu úložného prostoru pro baterie (obr. B 1).
3. Vložte dvě nové kvalitní baterie typu AA a ujistěte se, zda jsou kontakty - a + každé baterie v poloze, jaká je vyznačena uvnitř úložného prostoru (obr. B 2).
4. Stlačte dolů kryt úložného prostoru tak, aby došlo k jeho řádnému zajištění (obr. B 3).

Není-li laser používán, nastavte spínač Zapnuto/Pojistka pro přepravu do středové polohy (vypnuto) (obr. A 2), aby nedocházelo k vybíjení baterie.

Zapnutí laseru

1. Umístěte laser na hladký a rovný povrch tak, aby směřoval přímo dopředu směrem k protější stěně (poloha 0°).
2. Zapněte laser, aby došlo k zobrazení horizontálních a vertikálních laserových paprsků. Následovně:
3. Přesuňte spínač Zapnuto/Pojistka pro přepravu směrem doleva, aby došlo k zajištění výkyvu a k zobrazení křížových paprsků v ručním režimu (obr. A 1).

4. Přesuňte spínač Zapnuto/Pojistka pro přepravu směrem doprava, aby došlo k odblokování výkyvu a k zobrazení křižových paprsků v režimu automatické srovnání (obr. A 3).

5. Zkontrolujte horizontální a vertikální laserové paprsky.

6. Je-li laser příliš nakloněn a nemůže-li provést automatické srovnání (> 4°), nebo není-li laser v režimu ruční srovnání, laserové paprsky budou blikat.

7. Jestliže paprsky blikají, znamená to, že laser není vodorovně (nebo svisle) srovnán a NESMÍ BÝT POUŽIT pro určení nebo vyznačení vodorovné nebo svislé roviny. Zkuste laser přemístit na rovnější plochu.

8. Je-li JAKÝKOLI z následujících výroků PRAVDIVÝ, pokračujte podle pokynů pro Kontrolu přesnosti laseru, a to PŘED POUŽITÍM LASERU pro požadovanou práci.

9. Jedná se o první použití laseru (v případě, kdy byl laser vystaven působení vysokých teplot).
   • U laseru nebyla provedena kontrola presnosti.

10. Došlo k pádu laseru.

Kontrola presnosti laseru

Utěsnění a kalibrace laserů jsou prováděny ve výrobním závodě. Doporučujeme vám, abyste provedli kontrolu přesnosti před prvním použitím tohoto laseru (v případě, kdy byl laser vystaven působení vysokých teplot) a potom v pravidelných intervalech, aby byla zajištěna přesnost prováděné práce. Při provádění jakýchkoli kontrol týkajících se přesnosti, které jsou uvedeny v tomto návodu, postupujte podle následujících kroků:

• Používejte největší možnou plochu/vzdálenost, která co nejvíce odpovídá provozní vzdálenosti. Čím větší je plocha/vzdálenost, tím snadnější je měření přesnosti laseru.
• Umístěte laser na hladký, rovný a stabilní povrch, který je rovný v obou směrech.
• Označte si střed laserového paprsku.

Vodorovný paprsek - kontrola směru

Provádění kontroly kalibrace vodorovného paprsku vyžaduje dvě stěny ve vzdálenosti 9 m. Je důležité, aby byla kontrola kalibrace prováděna pomocí vzdálenosti, která není kratší než vzdálenost aplikací, pro které bude nástroj používán.

1. Opřete zadní část laseru o stěnu a nastavte jeho přední část tak, aby laserový paprsek směřoval na protilehlou stěnu (obr. D 1).
2. Přesuňte spínač Zapnuto/Pojistka pro přepravu směrem doprava (obr. Ⓐ③), aby došlo k zapnutí laseru v režimu automatické srovnání a k zobrazení horizontálních a vertikálních paprsků.
3. Otočte laser o 45° proti směru pohybu hodinových ručiček tak, aby byl laserový paprsek na stěně zobrazen co nejvíce vpravo.
4. Uprostřed laserového paprsku na stěně označte bod a.
5. Otočte laser o 90° ve směru pohybu hodinových ručiček tak, aby byl laserový paprsek zobrazen co nejvíce vlevo v blízkosti a (obr. D 2).
6. Uprostřed laserového paprsku na stěně označte bod b.

7. Změřte svislou vzdálenost mezi body a a b.

8. Je-li změřená hodnota větší než Přípustná vzdálenost mezi a pro odpovídající Vzdálenost mezi stěnami, která je uvedena v následující tabulce, laser musí být opraven v autorizovaném servisu.

Vzdálenost mezi stěnami	Přípustná vzdálenost mezi a a b
9 m 12 mm
12 m 14,4 mm
15 m 18 mm

Vodorovný paprsek - kontrola rozdílu výšky

Provádění kontroly kalibrace vodorovného paprsku laseru vyžaduje jednu stěnu dlouhou minimálně 9 m. Je důležité, aby byla kontrola kalibrace prováděna pomocí vzdálenosti, která není kratší než vzdálenost aplikací, pro které bude nástroj používán.

1. Přemístěte laser ke konci stěny (obr. E 1).
2. Přesuňte spínač Zapnuto/Pojistka pro přepravu směrem doprava (obr. Ⓐ 3), aby došlo k zapnutí laseru v režimu automatické srovnání a k zobrazení horizontálních a vertikálních paprsků.
3. Minimálně ve vzdálenosti 9 m si na laserovém paprsku označte body a a b.
4. Přemístěte laser k opačnému konci stěny (obr. E 2).
5. Nastavte laser směrem k první poloze u stejné stěny a rovnoběžně s přilehlou stěnou.
6. Nastavte výšku laseru tak, aby byl střed laserového paprsku srovnán s b.
7. Přímo nad nebo pod bodem a označte bod c podél laserového paprsku (obr. E 3).

8. Změřte svislou vzdálenost mezi body a a c

9. Je-li změřená hodnota větší než Přípustná vzdálenost mezi a c pro odpovídající Vzdálenost mezi a b která je uvedena v následující tabulce, laser musí být opraven v autorizovaném servisu.

Vzdálenost mezia ab	Přípustná vzdálenost mezi a ac
9 m 12 mm
12 m 14,4 mm
15 m 18 mm

Svislý paprsek - Olovnice

Kontrola kalibrace kolmosti laseru (olovnice) může být nejpřesněji provedena v místě, kde je k dispozici vysoká stěna s výškou ideálně 9 m. Jedna osoba musí být dole, kde je na podlaze postaven laser a další osoba musí být v blízkosti stropu, aby mohla na stropě označit bod vytvořený paprskem. Je důležité, aby byla kontrola kalibrace prováděna pomocí vzdálenosti, která není kratší než vzdálenost aplikací, pro které bude nástroj používán.

1. Na podlaze mezi stěnami si vyznačte čáru v délce 1,5 m, která je rovnoběžná se sousední stěnou (obr. F 1).

2. Přesuňte spínač Zapnuto/Pojistka pro přepravu směrem doprava (obr. Ⓐ 3), aby došlo k zapnutí laseru v režimu automatické srovnání a k zobrazení horizontálních a vertikálních paprsků.

3. Umístěte laser na podlaze na druhý konec čáry a ujistěte se, zda je svislý laserový paprsek srovnán a správně vystředěn.

4. V místě, kde se laserový paprsek objeví na stropě, označte bod a. (To musí být přímo nad středem čáry na podlaze.)

5. Přemístěte laser na opačný konec čáry na podlaze (obr. F 2).

6. V místě, kde se laserový paprsek objeví na stropě, označte bod ⓑ, přímo vedle prvního bodu ⓐ.

7. Změřte vzdálenost mezi a a b.

8. Je-li změřená hodnota větší než Přípustná vzdálenost mezi a b pro odpovídající Výšku stropu D, která je uvedena v následující tabulce, laser musí být opraven v autorizovaném servisu.

Výška stropu D	Přípustná vzdálenost mezi a a b
2,5 m 3,5 mm
3,0 m 4,5 mm
4,0 m 6,0 mm
6,0 m 9,0 mm
9,0 m 13,0 mm

Použití laseru

Pokyny pro použití

• Vždy si vyznačte střed paprsku vytvářeného laserem.
• Extrémní změny teploty mohou způsobit pohyb vnitřních částí laseru a tím mohou ovlivnit jeho přesnost. Během práce provádějte častou kontrolu přesnosti.
• Došlo-li k pádu laseru, zkontrolujte, zda je stále správně kalibrován.
• Je-li laser správně kalibrován, provádí automatické srovnání. Každý laser je kalibrován již ve výrobě tak, aby při postavení na rovnou plochu s tolerancí sklonu ± 4° našel vodorovnou polohu. Není vyžadováno žádné ruční seřízení.
• Používejte laser na hladkém a rovném povrchu.

Vypnutí laseru

Není-li laser používán, nastavte spínač Zapnuto/Pojistka pro přepravu do polohy vypnuto (obr. A 2). Není-li tento spínač nastaven do polohy vypnuto, laser se nevypne.

Použití laseru s držákem

S tímto laserem je dodáván držák (obr. G), a proto můžete laser snadno upevnit na sloupek, stropní mřížku nebo tyč.

1. Upevněte laser bezpečně k držáku.

2. Pomocí otvoru se závitem 1/4-20 na spodní, boční nebo zadní části laseru (obr. C), našroubujte laser na rameno držáku (obr. G 1).

3. Otáčejte upínacím šroubem (obr. ⑤ ②) ve směru pohybu hodinových ručiček, aby došlo k zajištění laseru na ramenu držáku.

4. Je-li to nutné, změňte výšku nebo polohu laseru na držáku.

5. Otáčejte seřizovacím šroubem (obr. ⑤) proti směru pohybu hodinových ručiček, aby došlo k uvolnění ramena držáku.

6. Posuňte rameno držáku nahoru nebo dolů do požadované výšky (obr. G 4). Chcete-li změnit polohu držáku z polohy 90° na 180°, posuňte rameno na horní část držáku a potom překlopte rameno doprava (obr. G 5).

7. Otáčejte seřizovacím šroubem (obr. ③) ve směru pohybu hodinových ručiček, aby došlo k zajištění ramena držáku v požadované poloze.

8. Pro upevnění laseru na sloupku, stropní mřížce nebo tyči, použijte přichytku držáku (obr. G 6).

9. Je-li to nutné, otočte příchytku tak, aby byla umístěna ve správném úhlu pro upevnění k objektu. V jedné ruce držte rameno držáku a druhou ruku použijte k otáčení příchytky (obr. ⑧ ⑦).

10. Nasad'te přichytku držáku na sloupek, stropní mřížku nebo tyč.
11. Otáčejte upínacím šroubem (obr. ⑧ ⑧) ve směru pohybu hodinových ručiček, dokud nebude přichytka pevně utažena kolem objektu a držák řádně upevněn.

Použití laseru s dalším příslušenstvím

VAROVÁNÍ:

Jiné příslušenství, než je příslušenství nabízené společností STANLEY, nebylo s tímto laserem testováno. Proto by mohlo být použití takového příslušenství s tímto laserem velmi nebezpečné.

Používejte pouze příslušenství STANLEY ^® , které je doporučeno pro použití s tímto modelem.

Příslušenství, které může být vhodné pro jeden typ laseru, může vést k vzniku úrazu, bude-li použito s jiným typem laseru.

Tento laser je opatřen závitovými otvory 1/4-20 na spodní, boční nebo zadní části (obr. ©), které umožňují upevnění příslušenství STANLEY®.

Další doporučené příslušenství pro použití s tímto laserem můžete zakoupit u nejbližšího autorizovaného prodejce nebo v autorizovaném servisu. Potřebujete-li pomoc při výběru jakéhokoli příslušenství, kontaktujte prosím nejbližší autorizovaný servis STANLEY nebo navštivte internetovou adresu:

http://www.STANLEY.com.

Údržba

• Není-li tento laser používán, očistěte jeho vnější části vlhkým hadříkem, otřete laser do sucha měkkým a suchým hadříkem a potom tento laser uložte do dodávaného kufříku.
• I když je vnější povrch laseru odolný proti rozpouštědlům, NIKDY nepoužívejte rozpouštědla pro čištění laseru.
• Neskladujte tento laser při teplotách, které jsou nižší než -20 °C nebo vyšší než 60 °C.
• Z důvodu zajištění přesnosti vaší práce provádějte častou kontrolu, zda je laser správně kalibrován.
• Kontrola kalibrace a další opravy musí být prováděny v autorizovaném servisu STANLEY.

Odstraňování závad

Laser nelze zapnout

- Zkontrolujte baterie typu AA:

• Každá baterie musí být správně vložena tak, aby kontakty (+) a (−) odpovídaly zobrazení v úložném prostoru pro baterie.
• Kontakty baterie musí být čisté a nesmí být zkorodované.

• Používejte nové, kvalitní a značkové baterie, aby bylo omezeno riziko úniků z baterií.

• Ujistěte se, zda jsou baterie typu AA v dobrém stavu. Pokud si nejste jisti, vyzkoušejte nové baterie.

• Používáte-li nabíjecí baterie, ujistěte se, zda jsou tyto baterie zcela nabity.
• Zajistěte, aby byl laser v suchém prostředí.
• Překročí-li teplota laseru 50 °C, laser nelze zapnout. Pokud byl laser uložen v extrémně horkém prostředí, nechejte jej vychladnout. Laser nebude při stisknutí tlačítka Zapnuto/Pojistka pro přepravu poškozen, pokud byl před použitím ochlazen na správnou teplotu.

Laserové paprsky blikají

Jsou-li tyto lasery v režimu automatické srovnání, jsou navrženy tak, aby provedly automatické srovnání až po odchylku od vodorovné polohy v průměru 4° ve všech směrech. Je-li sklon laseru tak velký, že již nemůže dojít k jeho automatickému srovnání (nebo není-li laser srovnán v ručním režimu), laserové paprsky budou blikat, což bude indikovat překročení povoleného rozsahu.

BLIKAJÍCÍ LASEROVÉ PAPRSKY ZNAMENAJÍ, ŽE LASER NENÍ VODOROVNĚ NEBO SVISLE SROVNÁN A NESMÍ BÝT POUŽIT PRO STANOVENÍ NEBO VYZNAČENÍ VODOROVNÉ NEBO SVISLÉ ROVINY. Zkuste laser přemístit na rovnější plochu.

Laserové paprsky se nepřestávají pohybovat

Laser je velmi přesný přístroj. Nebude-li laser umístěn na stabilním (a nehybném) povrchu, bude se stále snažit nalézt srovnanou polohu. Nepřestane-li se paprsek pohybovat, zkuste laser přemístit na stabilnější povrch. Zkuste se také ujistit, zda je povrch relativně plochý a rovný tak, aby byl laser stabilní.

Servis a opravy

Poznámka: Demontáž laserové vodováhy způsobí zrušení platnosti všech záruk na tento výrobek.

Z důvodu zajištění BEZPEČNOSTI a SPOLEHLIVOSTI výrobku svěřte provádění jeho oprav, údržby a seřízení autorizovanému servisu. Servis nebo údržba prováděná nekvalifikovanou osobou může vést k způsobení úrazu. Chcete-li najít nejbližší autorizovaný servis STANLEYnavštivte adresu http://www.STANLEY.com.

Záruka

Záruka v trvání dvou let

Společnost Stanley poskytuje na svá elektronická měřící zařízení záruku v trvání dvou let od data jejich zakoupení, že se u těchto zařízení neobjeví závady způsobené vadou materiálu nebo špatným dílenským zpracováním.

Vadné výrobky, které budou odeslány do servisu společně s dokladem o jejich zakoupení, budou dle rozhodnutí společnosti Stanley opraveny nebo vyměněny:

Tato záruka se nevztahuje na škody způsobené náhodným poškozením, opotřebováním, použitím odlišným od pokynů výrobce nebo provedením oprav či úprav, které nebyly schváleny společností Stanley.

Oprava nebo výměna provedená v rámci této záruky nebude mít žádný vliv na dobu platnosti záruky.

V rozsahu povoleném zákonem nenese společnost Stanley v rámci této záruky odpovědnost za nepřímé nebo následné ztráty vyplývající z nedostatků tohoto výrobku.

Tato záruka se nesmí měnit bez schválení společnosti Stanley.

Tato záruka nemá žádný vliv na zákonná práva spotřebitelů kupujících tento výrobek.

Tato záruka se bude řídit a interpretovat podle zákonů země, kde byl výrobek Stanley prodán a kupující neodvolatelně souhlasí s tím, že se podřídí výlučné pravomoci soudů tohoto státu při jakákoli reklamaci nebo záležitosti vyplývající z této záruky nebo související s touto zárukou.

Na kalibraci a na péči o přístroj se záruka nevztahuje.

POZNÁMKA:

Zákazník odpovídá za správné použití a za péči o tento přístroj. Mimoto zákazník také zcela odpovídá za pravidelnou kontrolu přesnosti laserové jednotky a za kalibraci přístroje.

Technické údaje

	STHT77498-1 STHT77499-1
Světelný zdroj Laserové diody
Vlnová délka laseru 630 - 680 nm - viditelná 510 - 530 nm - viditelná
Výkon laseru ≤ 1,5 mW - LASEROVÉ ZAŘÍZENÍ TŘÍDY 2
Pracovní dosah 12 m 16 m
Přesnost ±6 mm na vzdálenost 10 m
Napájecí zdroj 2 baterie typu AA s napájecím napětím 1,5 V (3 V, stejnosměrné napětí)
Provozní teplota -10 °C až 40 °C
Teplota pro uložení -20 °C až 60 °C

Содержание

Bezpečnost' používatel'a

Bezpečnostné postupy

- Otočením nastavovacieho gombíka (obrázok G ③) proti smeru pohybu hodinových ručičiek uvolníte rameno konzoly.

- Otočením nastavovacieho gombíka (obrázok G 3) v smere pohybu hodinových ručičiek zaistite rameno konzoly na mieste.

- Otáčajte gombík svorky (obrázok ⑧ ⑧) v smere pohybu hodinových ručičiek dovtedy, kým svorka nebude tesne priliehať okolo predmetu a konzola nebude zaistená na mieste.

Na kalibráciu a starostlivost' sa záruka nevzt'ahuje.

POZNÁMKA:
