CCE1104/1N - Kuchyňský odsavač par CANDY - Bezplatný návod k obsluze

Typ produktu	Nástěnný digestoř
Značka	Candy
Model	CCE1104/1N
Šířka	60 cm
Hloubka	50 cm
Výška (bez komína)	15 cm
Čistá hmotnost	8 kg
Elektrické napájení	230 V / 50 Hz
Výkon motoru	150 W
Osvětlení	2 LED žárovky po 3 W
Rychlosti odsávání	3 rychlosti
Maximální průtok vzduchu	650 m³/h
Maximální hladina hluku	62 dB
Typ filtru	Pratelný kovový tukový filtr + uhlíkový filtr (volitelně)
Režim odvodu	Venkovní odvod nebo recirkulace
Průměr vývodu vzduchu	150 mm
Typ ovládání	Mechanická tlačítka
Materiál	Kartáčovaná nerezová ocel
Instalace	Nástěnná, pod skříňku
Energetická třída	B
Index opravitelnosti	7,5 / 10
Údržba tukového filtru	Měsíční mytí v myčce nádobí nebo ručně
Výměna uhlíkového filtru	Každé 3 až 6 měsíců podle používání

Často kladené otázky - CCE1104/1N CANDY

Jak nainstalovat digestoř Candy CCE1104/1N ?

Instalaci by měl provést kvalifikovaný odborník. Digestoř se připevňuje na zeď vhodnými hmoždinkami. Ujistěte se, že je dodržena minimální vzdálenost 65 cm mezi digestoří a varnou deskou. Průměr odváděcího potrubí je 150 mm.

Jak čistit tukové filtry ?

Kovové filtry se myjí v myčce nádobí při 60°C nebo ručně s detergentem. Nechte je zcela vyschnout před opětovným nasazením. Doporučuje se je čistit každý měsíc.

Kdy je třeba vyměnit uhlíkový filtr ?

Uhlíkový filtr by měl být vyměněn každé 3 až 6 měsíců v závislosti na frekvenci používání. Není pratelný. Používejte pouze originální filtry Candy.

Jak zapnout osvětlení digestoře ?

Stiskněte tlačítko určené pro osvětlení (symbol žárovky). Žárovky jsou integrované LED; pokud se nerozsvítí, kontaktujte zákaznický servis pro výměnu.

Digestoř dělá hluk, je to normální ?

Maximální hladina hluku je 62 dB. Abnormální hluk může být způsoben špatně nasazeným filtrem, ucpáním potrubí nebo závadou motoru. Zkontrolujte tyto body před kontaktováním servisu.

Mohu použít digestoř v režimu recirkulace ?

Ano, digestoř funguje v režimu odvodu nebo recirkulace. V režimu recirkulace nainstalujte uhlíkový filtr (není součástí dodávky) a ujistěte se, že vývod vzduchu je volný.

Jak nastavit rychlost odsávání ?

K dispozici jsou tři rychlosti pomocí tlačítek. Použijte rychlost 1 pro mírné vaření, rychlost 2 pro normální vaření a rychlost 3 pro silné pachy nebo páru.

Co dělat, když se digestoř nezapne ?

Zkontrolujte elektrické napájení (zásuvka, pojistka). Pokud problém přetrvává, může být vadný motor nebo ovládací panel. Kontaktujte autorizovaného servisního technika.

Jaká je doporučená montážní výška ?

Vzdálenost mezi digestoří a varnou deskou by měla být alespoň 65 cm pro elektrické vaření a 75 cm pro plynové vaření, aby bylo zajištěno dobré odsávání a bezpečnost.

Jak čistit vnější povrch digestoře ?

Použijte měkký vlhký hadřík s jemným detergentem. Vyhněte se abrazivním prostředkům nebo prostředkům na bázi alkoholu. Vysušte čistým hadříkem, aby se zabránilo šmouhám.

NÁVOD K OBSLUZE CCE1104/1N CANDY

Bezpečnostní upozornění 15

Seznam standardního instalačního příslušenství 17

Instalace (montáž na stěnu) 18

Instalace (verze s cirkulací vzduchu) 22

Obsluha 23

Údržba 24

Odstranění možných problémů 24

Servis 25

Sériové číslo výrobku. Kde jej najdu? 26

Úvod

Děkujeme za volbu tohoto odsavače.

Tento návod k použití je navržený pro poskytnutí všech potřebných pokynů k instalaci, použití a údržbě spotřebiče. Pro správnou a bezpečnou obsluhu spotřebiče si přečtěte tyto pokyny před instalací a použitím.

Odsavač je vyrobený z vysoko kvalitních materiálů a v aerodynamickém dizajnu. Vybavený výkonným elektrickým motorem a odstředivým ventilátorem nabízí velký sací výkon, nízkou hladinu hluku, nelepivý tukový filtr a snadnou instalaci.

CE ína mar

Umístěním označení na tomto výrobku, prohlašujeme na naši vlastní odpovědnost, dodržování předpisů pro všechny evropské bezpečnosti, zdraví a životního prostředí stanovených právními předpisy pro tento produkt.

Bezpečnostní upozornění

• Nedovolte dětem obsluhovat spotřebič.
• Odsavač je určený pro použití v domácnosti, nevhodný pro barbecue, restaurace a jiné komerční účely.
• Odsavač a filtr je nutné pravidelné čistit k zachování dobrého provozního stavu.
• Čistěte odsavač podle pokynů v návodu k použití a zabraňte riziku požáru.
• Zabraňte výstupu volného plamene z plynového sporáku.
• Zajistěte v kuchyni dostatečný přívod vzduchu.
• Před připojením spotřebiče se ujistěte, zda není poškozený přívodní kabel. Poškozený přívodní kabel musí vyměnit kvalifikovaný servisní technik.
• V místnosti musí být dostatečná ventilace, pokud se používá najednou i zařízení spalující plyn nebo jiná paliva;
• Vývod odsavače nesmí být vedený do komínu, který se současně využívá na odvod zplodin spalujících plyn nebo jiná paliva;

16

• Dodržujte předpisy týkající se odvodu vzduchu.
• Tento spotřebič není určený pro použití osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo mentálními schopnostmi, nebo bez dostatečných zkušeností a znalostí, pokud nejsou pod dohledem nebo nebyly poučené o použití osobou odpovědnou za jejich bezpečnost.

- Nedovolte dětem hrát si se spotřebičem.

- Pod odsavačem neflambujte.

- Odsavač není určený pro instalaci nad varnou desku s více než čtyři hořáky.

Riziko zasažení elektrickým proudem

- Spotřebič připojujte pouze ke správně uzemněné zásuvce. Pokud si nejste jisti, kontaktujte kvalifikovaného elektrikáře.

- Nedodržením těchto pokynů můžete způsobit zranění, požár nebo zasažení elektrickým proudem.

Seznam standardního instalačního příslušenství

Popis	Obrázek	Množství.
Kryt		1
Horní kryt komínu		1
Spodní kryt komínu		1
Držák spodního krytu		1
Držák horního krytu		1
Závěsný držák		1
φ8 hmoždinky φ8×φ6 bílé		9
Šrouby ST4.0×30		9
φ7.2 šrouby ST4.0×8		2

Instalace (montáž na stěnu)

Pokud mate vyvod venku, odsavač můžete připojit podle obrázku níže pomocí odtahového potrubí (smalt, hliník, flexibilní hadice nebo nehořlavý materiál s vnitřním průměrem 150 mm).

1. Před instalací odsavač vypněte a odpojte od síťové zásuvky.

1. Odsavač instalujte ve vzdálenosti 65\~75 cm nad varnou desku prc nejlepší efekt.

65cm 75cm

1. Vyvrtejte 3 x 8 mm otvory pro upevnění držáku. Našroubujte a utáhněte držák na stěnu pomocí dodaných šroubů.

Hmoždinka Držák na sténu Šroub 4x30 mm

Pro modely se šikmouplochou

- před instalací je třeba vy vrtat další 2x8mm díry, nasadit upevňovací šroubya šroubové uzávěry.

1. Pověste odsavač na držák na stěně

1. Připevněte jednocestný ventil k výstupu vzduchu odsavače. Poté

i. Umístěte sklo do příslušné pozice na horní stranu odsavače.

ii. Připevněte 4 šrouby a podložkami. Abyste zabránili prasknutí skla, neutahujte šro

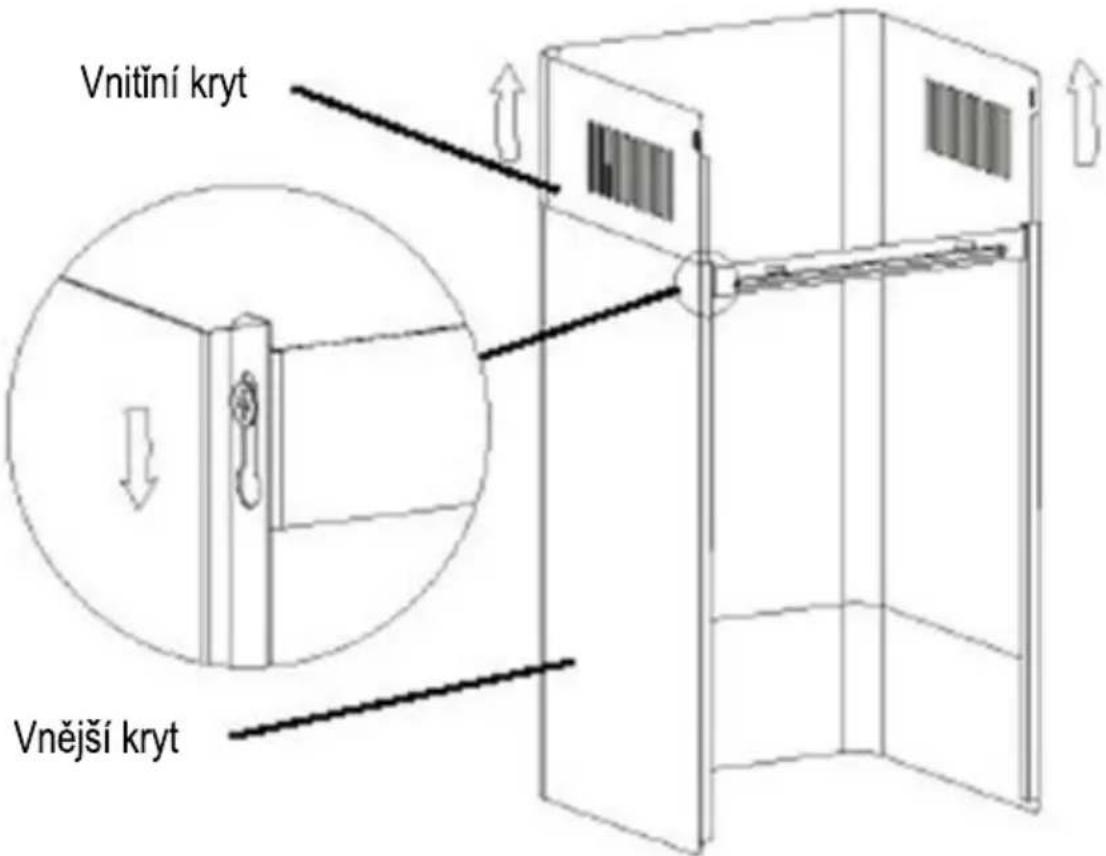

i. Vložte vnitřní kryt komínu do vnějšího krytu. Poté vytáhněte vnitřní kryt nahoru. Nastavte na

připevněte odtahové potrubí k jednocestnému ventilu podle obrázku.

Odtahové potrubí Odsavač

6. požadovanouvýšku

ii. Vysunutímkrytunastavtevýškuodsavače. Podosažení požadovanévýškypřipevněte upevňovacíotvoršroubypodleobrázku.

Vnitřní kryt Vnější kryt

8.

i.Vyvrtejte2x8mmotvoryproupevněnídržákull.Našroubujtea utáhnětedržákllnastěnu

pomocídvoudodanýchšroubů.

ii.Nasad'tesestavenýkrytkomínunajednotkuaupevněte2šrouby.

Držák II Hmoždinka I II Šroub 4mm x 8mm Šroub 4mm x 30mm

Instalace (verze s cirkulací vzduchu)

Pokud nemáte výstup vzduchu do exteriéru, není nutné odtahové potrubí a instalace je podobná jako v části „Instalace (instalace na stěnu)“.

K zachycení výparů se používá uhlíkový filtr.

K instalaci aktivního uhlíkového filtru musíte nejdříve vyjmout tukový filtr. Stiskněte pojistku a vytáhněte dolů.

Vložte aktivní uhlíkový filtr na hlavní jednotku a otočte ve směru hodinových ručiček.

Opakujte stejný postup pro druhou stranu.

- Ujistěte se, zda je filtr pevné zajištěný. V opačném případě se uvolní a představuje riziko pádu.

- Pokud je nasazený aktivní filtr, sací výkon se sníží.

Popis komponentü

Tlačítko nízkého výkonu 1

Slouží k větrání kuchyně. Vhodný pro mírné vaření s malým množstvím páry.

tlačítko středního výkonu 2

Ideální odsávání vzduchu pro standardní vaření.

Tlačítko vysokého výkonu 3

V případě vysoké intenzity páry zvolte tento výkon pro nejvyšší účinek odsavače.

Tlačítko osvětlení

Poznámka: Pokud stisknete najednou tlačítka nízkého/středního/vysokého výkonu, spotřebič bude

fungovat na nejvyšším výkonu.

Používá se pro zapnutí / vypnutí ventilátoru.

Rychlost Tlačitko plus

Pro zvýšení rychlosti ventilátoru

- Tlačítko rychlosti poklesu

Pro snížení rychlosti ventilátoru.

Tlačítko světlo

8 Digitální displej

Displej Fan rychlost: "1" pro nízké rychlosti, "2" pro střední rychlost,"3" pro vysoké rychlosti,"4" pro funkci Booster.

Rychlý časovač: Press +8 držet po dobu 1

sekundy, digitální displej bude blikat a do 5 minut odpočítávat čas, po 5 minutách motoru a zhasne automatické a zvuková signalizace po dobu 1 sekundy.

Funkce Booster

Tentoodsavačmáfunkci Booster.Pro aktivacitétofunkcestiskněte na úroveň 4 (nejvyšší stupeň rychlosti odsávání) a rychlost se zvýší na 5 minut, po uplynutí této doby se rychlost opět sníží.

Údržba

Před čištěním spotřebič vypněte a odpojte od síťové zásuvky.

I. Pravidelné čištění

Použijte měkkou utěrku namočenou v teplé vodě se saponátem. Nikdy nepoužívejte kovové škrabky,chemikálie, drsné materiály ani tvrdé kartáče k čištění spotřebiče.

II. Měsíční čištění tukových filtrů

DÜLEŽITÉ: čistěním filtrů každý měsíc zabráníte riziku vzniku požáru. Filtr zachycuje tuk, kouř a prach..... proto filtr přímo ovlivňuje efektivnost odsavače. Pokud jej nevyčistíte, zbytky tuku (hořlavé) se zachytí na filtru. Vyčistěte jej běžným mycím prostředkem na nádobí.

III. Roční čištění aktivního uhlíkového filtru

Pokud je odsavač v režimu cirkulace vzduchu (vzduch není odvětrávaný do exteriéru). Tento filtr zachycuje zápachy a musíte jej vyměnit nejméně jednou ročně v závislosti od frekvence použití odsavače.

IV. Výměna žárovky

Vyjměte šrouby na skle, sejměte sklo odsavače. Najděte žárovku, kterou je nutné vyměnit.

Odpojte bod spojení žárovky a vyjměte žárovku a vodiče z odsavače Důležité: nelze vyměnit žárovky jednotlivě, musíte vyměnit žárovky, držáky a vodiče jako celek. (LED osvětlení: MAX 1.5W).

Nasad'te náhradní žárovky, držák žárovek a vodiče stejným způsobem, jako originál. Poté připojte připojovací bod vodičů.

Nasad'te skleněný díl odsavače a upevněte šrouby. Ujistěte se, zda jsou šrouby pevně utažené.

Odstranění možných problémů

Závad	Příčina	Řešení
Osvětlení svítí, ale ventilátor nefunguje.	Ventilátor je zablokovaný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Je poškozený motor.
Nefunguje osvětlení ani ventilátor.	Vypálená halogenová žárovka.	Vyměňte žárovku za novou.
	Volné elektrické připojení.	Zkontrolujte připojení.
Silné vibrate odsavače.	Ventilátor je poškozený.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Motor není správné upevněný.	Vypněte spotřebič a nechte jej opravit kvalifikovaným servisním technikem.
	Jednotka není správně zavěšená na držáku.	Sejměte odsavač a zkontrolujte, zda je držák ve správné pozici.
Nedostatečné odsávání.	Velká vzdálenost mezi odsavačem a varnou deskou.	Upravte vzdálenost na 65 - 75 cm.

Servis

Pokud nemůžete zjistit příčinu závady, spotřebič vypněte a ontaktujte servisní středisko.

Sériové číslo výrobku. Kde jej najdu?

Je důležité sdělit servisnímu středisku kód výrobku a sériové číslo (16 znakový kód začínající číslicí 3); můžete jej najít na záručním listě nebo na výrobním štítku umístěním na spotřebiči. Pomůže zabránit zbytečným výjezdům techniků, čímž (a značně) ušetří s tím spojené náklady.

Informace pro uživatele k likvidaci elektrických

a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu.Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii.Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.
