NÁVOD K OBSLUZE TSM1036 Ferm

HU Eredeti használati utasítás fordítása 82
CS Překlad původního návodu k používání 90
SK Prevod izvirnih navodil 99
PL Tłumaczenie instrukcji oryginalnej 107
LT Originalios instrukcijos vertimas 116
LV Instrukciju tulkojums no originālvalodas 124

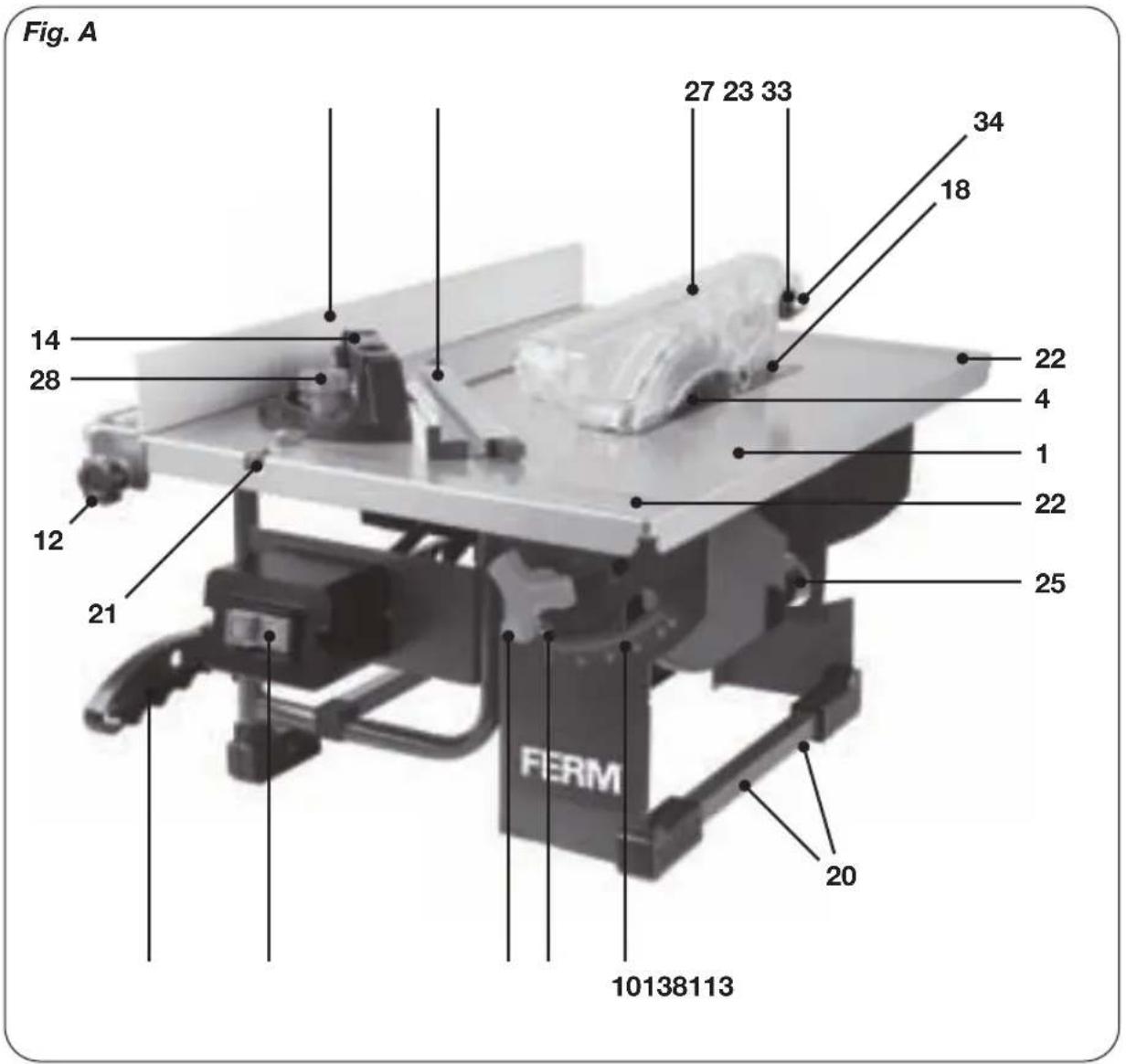

Fig. A 27 23 33 34 18 14 28 22 4 1 22 25 12 21 FERM 20 10138113

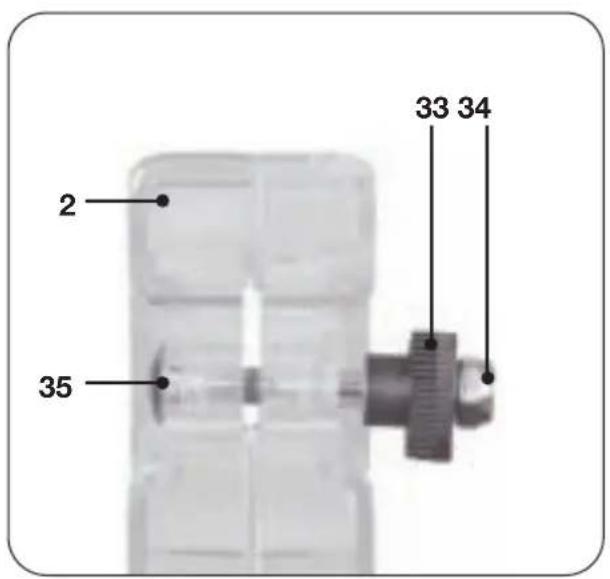

2 35 33 34

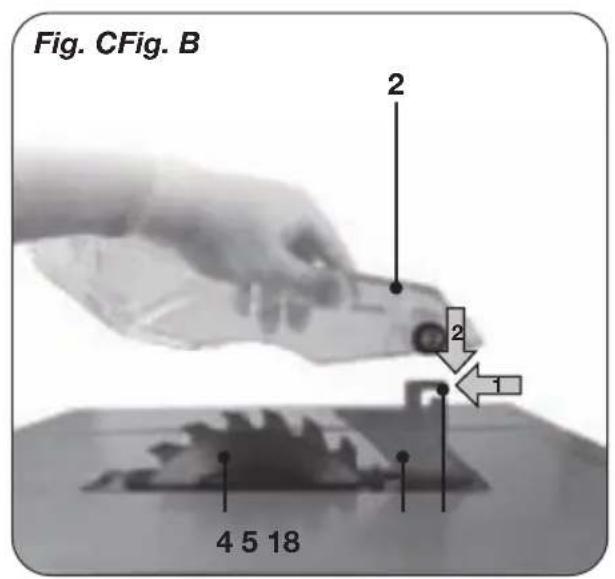

Fig. CFig. B 2 2 1 4 5 18

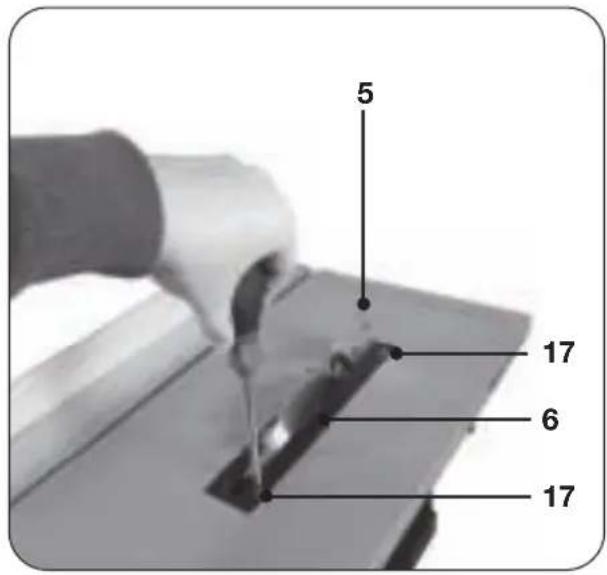

5 17 6 17

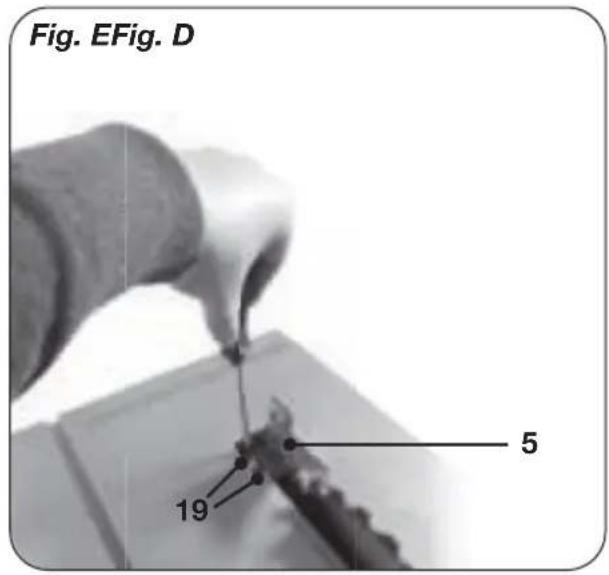

Fig. EFig. D 5 19

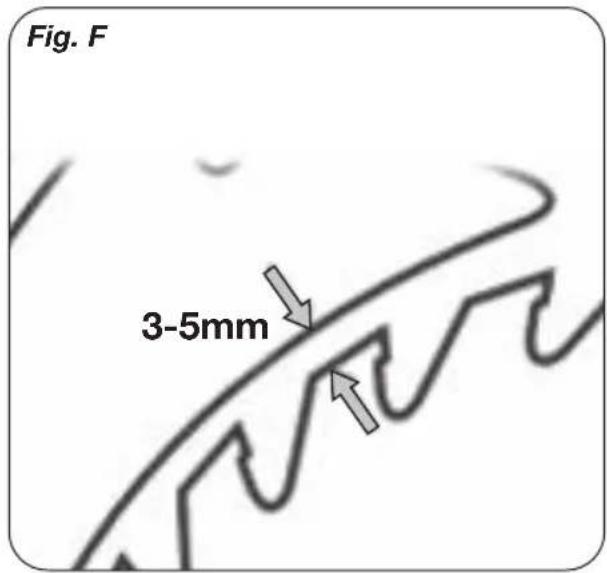

Fig. F 3-5mm

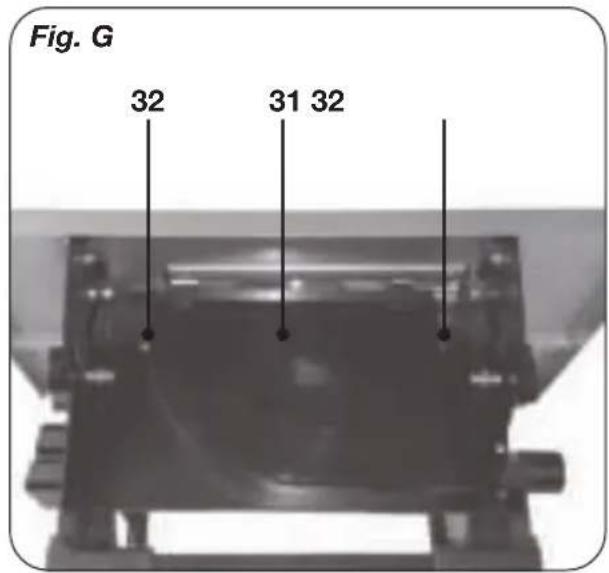

Fig. G 32 31 32

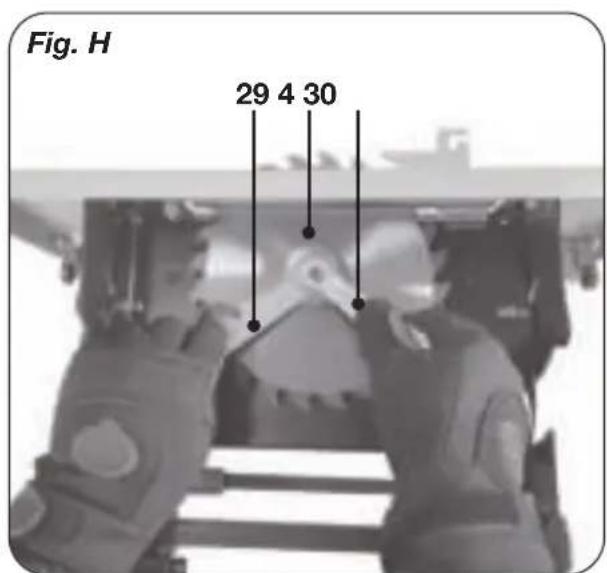

Fig. H 29 4 30

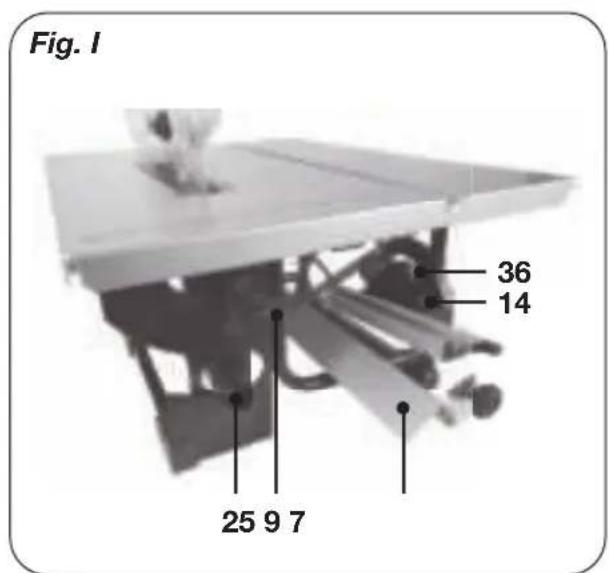

Fig. I 36 14 25 9 7

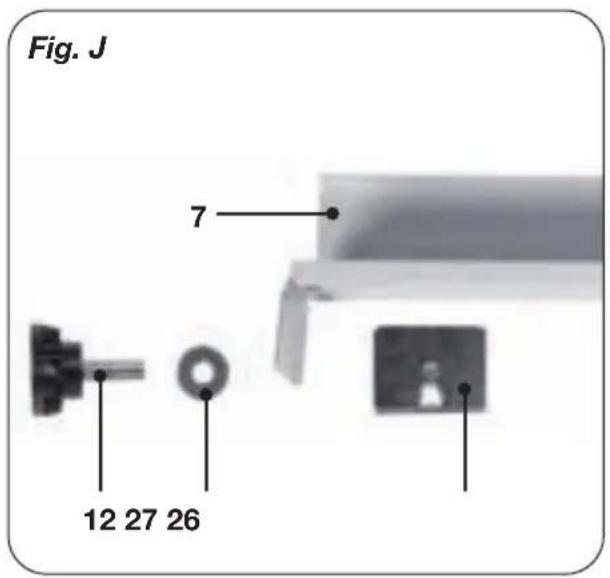

Fig. J 7 12 27 26

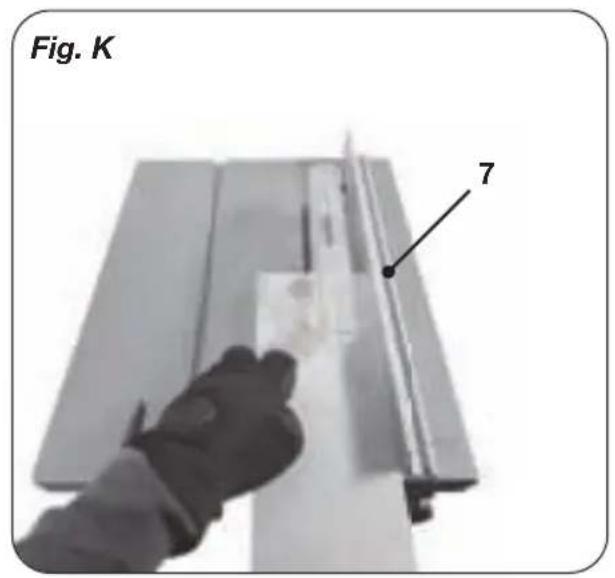

Fig. K 7

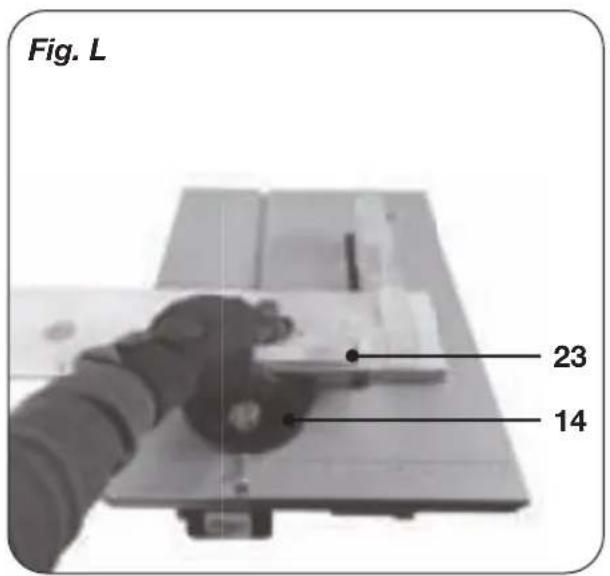

Fig. L 23 14

TABLE SAW TSM1036

Dekujeme vám za zakoupení tohoto výrobku znacky Ferm. Nyní máte k dispozici vynikající výrobek dodávaný jedním z hlavních evropských dodavatelu. Všechny výrobky dodávané spolecností Ferm jsou vyrábeny podle požadavku nejnárocnejších norem týkajících se výkonu a bezpecnosti. Jako soucást naší firemní filozofie poskytujeme také vynikající zákaznický servis, který je podporován naší komplexní zárukou. Doufáme, že vám náš výrobek bude rádne sloužit mnoho let.

1. BEZPECNOSTNÍ POKYNY

Prectete si priložené bezpecnostní výstrahy, dodatecné bezpecnostní výstrahy a bezpecnostní pokyny.

Nebudete-li dodržovat tyto bezpecnostní výstrahy a pokyny, muže dojít k úrazu elektrickým proudem, k vzniku požáru nebo k zpusobení vážného zranení. Uschovejte tyto bezpecnostní výstrahy a pokyny pro budoucí použití.

V této uživatelské prírucce a na produktu jsou použity následující symboly:

Prectete si uživatelskou prírucku.

Upozornuje na riziko zranení osob, ztráty života nebo poškození zarízení, nebudou li dodržovány pokyny uvedené v tomto návodu.

Nebezpecí úrazu elektrickým proudem.

Udržujte bezpecnou vzdálenost ostatních osob

Nosit respirator

Používejte ochranné brýle a ochranu uší.

Když je zařízení v provozu, nevkládejte ruce do prostoru řezu. Kontakt s pilovým kotoučem může způsobit zranění.

Nebezpečný prostor! Nevkládejte ruce, prsty ani paže do tohoto prostoru.

Náradí trídy II - Dvojitá izolace - Není nutné použití uzemnovacího vodice.

Tento výrobek je vyroben v souladu s platnými bezpecnostními normami, které jsou uvedeny ve smernicích EU.

Věnujte pozornost rozměrům pilového kotouče. Průměr otvoru na pilovém kotouči musí sedět na vřetenu zařízení bez jakékoliv vůle. Je-li nutné použít redukce, zajistěte, aby rozměry redukce byly vhodné pro tloušťku základního kotouče a průměr otvoru v kotouči, ale také pro průměr vřetena zařízení. Pokud je to možné, použijte redukce dodávané s pilovým kotoučem. Průměr pilového kotouče se musí shodovat s informacemi uvedenými na symbolu.

ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY

POZOR! Při používání elektrického nářadí je nutné dodržovat následující opatření na ochranu proti úrazu elektrickým proudem, zranění a požáru. Před použitím tohoto elektrického nářadí si přečtěte celý tento návod, uschovejte bezpečnostní návod a zachovejte jej pro možnost získání dalších informací.

1. Pracoviště udržujte čisté a uklizené.

2. Neuklizené pracoviště může vést k nehodám.

3. Zohledňujte vlivy prostředí.
4. Elektrické nářadí nevystavujte dešti.
5. Nepoužívejte elektrické nářadí ve vlhkém a mokrém prostředí.
6. Zajistěte dostatečné osvětlení pracoviště.

7. Nepoužívejte elektrické nářadí v prostorech s nebezpečím požáru nebo výbuchu.

8. Pro vaši ochranu proti úrazu elektrickým proudem.

- Nedotýkejte se uzemněných předmětů

(např. potrubí, radiátory, elektrické sporáky, chladničky atd.).

1. Udržujte ostatní osoby v bezpečné vzdálenosti.

- Udržujte ostatní osoby, zejména děti, v bezpečné vzdálenosti. Nedovolte jim dotýkat se elektrického nářadí nebo kabelu a udržujte děti mimo pracovní prostor.

1. Nepoužívané elektrické nářadí bezpečně uložte.

- Nepoužívané elektrické nářadí je nutné zamknout nebo uložit v suchém prostoru mimo dosah dětí.

1. Elektrické nářadí nepřetěžujte.

- Ve specifikovaném rozmezí výkonu bude vaše práce kvalitnější a bezpečnější.

1. Používejte správné elektrické nářadí.

- Stroje s nízkým výkonem nepoužívejte pro těžkou práci.

- Elektrické nářadí nepoužívejte k jiným účelům, než pro které je určeno. Například nemůžete řezat větve stromů nebo kmen pilou ocaskou.

1. Používejte vhodné oblečení.

- Nenoste volné oblečení nebo šperky, které by mohly být zachyceny pohyblivými díly.

- Při práci venku je vhodné používat protiskluzovou obuv.

- Dlouhé vlasy umístěte pod sítku na vlasy.

1. Používejte ochranné vybavení.

- Používejte ochranné brýle.

- Při práci vytvářející prach používejte respirátor.

1. Připojte vysavač.

- Pokud je k dispozici vysavač, potom zajistěte jeho správné připojení a používání.

1. Nepoužívejte kabel k jiným účelům, než pro které je určen.

- Neodpojujte zástrčku ze zásuvky tažením za kabel. Chraňte kabel před teplem, olejem a ostrými hranami.

1. Zajistěte elektrické nářadí.

- K upevnění elektrického nářadí použijte svěrky nebo svěrák. Je to bezpečnější, než elektrické nářadí držet rukama.

1. Vyvarujte se abnormálního postoje.

- Tím se zajistí trvalá stabilita a rovnováha.

1. Provádějte důkladnou údržbu nářadí.

- Udržujte řezné nástroje ostré a čisté; tím se zajistí kvalitnější práce a nejvyšší možná bezpečnost.

- Dodržujte pokyny k mazání a výměně nástrojů.

• Pravidelně kontrolujte připojovací kabel elektrického nářadí a jakékoliv poškození nechte opravit kvalifikovaným odborníkem.
• Pravidelně kontrolujte prodlužovací kabely a v případě poškození je vyměňte.

• Udržujte rukojeti čisté, suché a bez mazacího tuku a oleje.

• Odpojte elektrické nářadí od napájecí zásuvky.

- Když elektrické nářadí nepoužíváte, když provádíte údržbu a když provádíte výměnu nástrojů, jako jsou kotouče, listy, vrtáky a nože.

1. V nářadí nenechávejte klíč.

- Před zapnutím nářadí zkontrolujte, zda jsou odstraněny klíče a seřizovací nástroje.

1. Vyvarujte se neúmyslného zapnutí elektrického nářadí.

- Při připojování zástrčky do zásuvky zkontrolujte, zda je nářadí vypnuté.

1. Při práci venku používejte prodlužovací kabely.

- Při používání elektrického nářadí venku používejte vhodný prodlužovací kabel s příslušným označením.

Doplňkové bezpečnostní pokyny

1. Při používání pilových kotoučů se zuby z tvrdokovu se doporučuje používat listy se záporným nebo velmi malým úhlem řezu. Nepoužívejte žádné pilové kotouče se zuby pro velkou hloubku řezu. U těchto pilových kotoučů může dojít ke kontaktu s ochranným krytem.

2. Pozor: Před zahájením práce nejdříve řádně sestavte všechny díly. Dodržujte postup uvedený v návodu.

3. Nejste-li řádně seznámeni s použitím tohoto stroje, zajistěte si nejdříve zaškolení u profesionála, instruktora nebo technika.

4. Před zahájením řezu obrobek vždy řádně upněte nebo přitiskněte k vodítku pily. Nejlepším řešením je použití upínacích systémů, abyste měli při práci volné ruce.

5. Důležité: Držíte-li při prováděném úkonu obrobek rukou, udržujte minimální vzdálenost 100 mm od pilového kotouče.

6. Vždy přitlačujte obrobek k pracovnímu stolu pily.

7. Dbejte na to, aby byl pilový kotouč stále ostrý a pravidelně kontrolujte, zda se otáčí volně bez abnormálních vibrací. Je-li to nutné, proved'te výměnu pilového kotouče.

8. Před zahájením procesu řezání nechejte stroj v chodu bez zátěže a počkejte, dokud nedosáhne

maximálních otáček.

1. Provádějte čištění otvorů pro přívod vzduchu na zadní a spodní části stolní pily a na elektromotoru, aby byla zaručena delší provozní životnost stroje. Musíte provádět pravidelné odstranění nahromaděných pilin.

2. Před zahájením procesu řezu vždy proved'te zajištění nastaveného úhlu řezu.

3. Nakupujte pouze vhodné pilové kotouče, jejichž počet otáček je minimálně 6 000 ot./min.

4. Používejte pouze správné pilové kotouče. Příliš malé nebo příliš velké pilové kotouče jsou extrémně nebezpečné.

5. Provádějte pravidelnou kontrolu, zda není pilový kotouč jakýmkoli způsobem poškozen. Je-li to nutné, proved'te výměnu pilového kotouče.

6. Před namontováním nový pilový kotouč namažte a očistěte montážní příruby. Potom nasadťe nový pilový kotouč tak, aby se otáčel správným směrem a pomocí centrálního šroubu přitáhněte pevně příruby.

7. Používejte pouze originální příruby. Jiné typy přírub nejsou vhodné.

8. Nikdy nepracujte bez ochranného krytu pilového kotouče.

9. Na krytu musí být nasazena také jeho pohyblivá část.

10. Nikdy neprovádějte mazání pilového kotouče, který se otáčí.

11. Vždy udržujte ruce v bezpečné vzdálenosti od rotujících pilových kotoučů.

12. Nikdy neodebírejte obrobek uchopením rukama podél nebo za pilovým kotoučem.

13. Před zapnutím tohoto stroje se vždy ujistěte, zda se obrobek nikdy nedotýká pilového kotouče.

14. Nikdy na tomto stroji neřežte materiály, jako jsou kovy nebo kámen.

15. Při řezání dlouhých obrobků vždy používejte vhodné podpěry.

16. Nikdy nepoužívejte tento stroj v nebezpečném prostředí, kde se vyskytují hořlavé plyny nebo kapaliny.

17. Nikdy nenechávejte tento stroj bez dozoru, aniž byste jej nejdříve odpojili od napájecího napětí.

18. Uslyšíte-li abnormální zvuky, pokuste se zjistit jejich příčinu nebo zajistěte opravu tohoto stroje u kvalifikovaného opraváře nebo v autorizovaném servisu.

19. Dojde-li k rozbití nebo poškození jakékoli části, proved'te ihned její opravu nebo výměnu.

20. Nikdy nestůjte v ose pilového kotouče, ale stůjte vlevo nebo vpravo mimo jeho osu.

21. Vaše ruce se musí také nacházet mimo osu pilového kotouče.
22. Při tlačení obrobku přes pilový kotouč vždy používejte místo rukou vhodnou tlačnou tyč.
23. Vždy umístěte dřevěný obrobek před pilový kotouč a potom jej tlačte dále dozadu.
24. Při provádění pokosových řezů může být používáno pouze nastavitelné vodítko a pravítko musí být sejmuto.
25. Nikdy nepoužívejte pravítko jako lineární měřítko pro řezání nosníků.
26. Dojde-li k zablokování pilového kotouče, před odstraněním závady vždy nejdříve vypněte stroj.
27. Pomocí následujících opatření zabraňte tomu, aby došlo k odmrštění obrobku dozadu, směrem na vás:

• Vždy používejte ostré pilové kotouče.
- Neřežte příliš malé obrobky.
- Nikdy neuvolňujte obrobek, dokud nebude zcela protlačen přes pilový kotouč.
- Vždy natavte vodítko rovnoběžně s pilovým kotoučem.
- Nikdy nesnímejte ochranné kryty pily.

1. Před zahájením řezání se ujistěte, zda zaujímáte pevný postoj a zda jsou vaše ruce v požadované poloze.

2. Nikdy nepoužívejte při čištění tohoto stroje ředidla. Při čištění používejte pouze navlhčený hadřík.

3. Nikdy nepoužívejte pilové kotouče, které jsou poškozeny nebo deformovány.
4. Opotřebovanou vložku stolu vždy vyměňte.
5. Používejte pouze pilové kotouče předepsané výrobcem, určené pro dřevo nebo podobné materiály, odpovídající EN847-1.
6. Při volbě pilového kotouče berte vždy v úvahu typ materiálu, jaký budete řezat.
7. Při řezání připojte stolní pilu k odsávacímu zařízení.
8. Používejte správné nastavení rozpěrného klínu.
9. Používejte horní kryt pilového kotouče a zajistěte jeho správné nastavení.
10. Při vytváření zářezů budťe velmi opatrní.

Při výměně pilového kotouče dbejte na to, aby tlouštka pilového kotouče nebyla menší, a aby zuby pilového kotouče nebyly širší než tlouštka rozpěrného klínu.

Používejte osobní ochranné pracovní prostředky, které mohou být následující:

• Chrániče sluchu pro ochranu proti ztrátě sluchu
  •Ochranazraku
• Respirátor pro ochranu proti škodlivému prachu
• Rukavice pro manipulaci s pilovými kotouči a drsnými materiály (pilové kotouče se doporučuje pokud možno prénášet ve schránce)

Varování! Nepoužívejte kotouče HSS.

• Když se tlačná tyč nepoužívá, zasuňte ji do držáku.
• K vedení obrobku používejte tlačnou tyč nebo tlačný hranol.

Varování! Tento stroj nepoužívejte k falcování nebo drážkování.

• Používejte pouze pilové listy, jejichž maximální otáčky mají minimálně takovou hodnotu, která je uvedena na pile, a které jsou vhodné pro řezaný materiál.
• Při přepravě musí být horní část pilového kotouče zakrytá krytem.

Okamžitě vypněte tento stroj, zjistíte-li následující závady:

• Poškozená síťová zásuvka nebo napájecí kabel.
• Poškozený spínač.
• Přehřátí stroje.
• Kouř nebo zápach způsobený spálenou izolací.

Elektrická bezpečnost

Používáte-li elektrická zařízení, vždy dodržujte platné bezpečnostní předpisy, aby bylo omezeno riziko způsobení požáru, úrazu elektrickým proudem nebo zranění osob. Přečtěte si následující bezpečnostní pokyny i přiložené bezpečnostní pokyny.

Vždy zkontrolujte, zda se napájecí napětí sítě shoduje s napájecím napětím na výkonovém štítku.

Výměna kabelů nebo zástrček

Po výměně napájecích kabelů nebo zástrček staré kabely a zástrčky ihned zlikvidujte. Připojení zástrčky poškozeného kabelu k síťové zásuvce je velmi nebezpečné.

Použití prodlužovacích kabelů

• Pro napájení tohoto stroje vždy používejte napájecí kabel nebo prodlužovací kabel s vodiči s průřezem minimálně 1,5 mm2, který je chráněn pojistkou 16 A. Ujistěte se, zda není napájecí kabel delší než 20 m.
• Tento stroj může být připojen k jednofázové elektrické síti (230-240 V/50 Hz). Máte-li jakékoli pochybnosti týkající se uzemnění, proved'te nejdříve konzultaci s kvalifikovaným elektrikářem.

2. INFORMACE O NÁRADÍ

Urcené použití

Toto elektrické nářadí je stacionární stroj určený k rovnému podélnému a příčnému řezání tvrdého a měkkého dřeva neobsahujícího cizí tělesa, jako jsou hřebíky, šrouby a malta.

Technické údaje
Císlo modelu TSM1036

Napětí 230-240V~
Frekvence 50 Hz
Příkon 800W
Otáčky naprázdno 2950/min
Úhly zkosení 0^ < > +45^
Rozměry pilového kotouče 200 × 2,4 × 16mm
Počet zubů 24T
Max. výška obrobku 90^ 43 mm
Max. výška obrobku 45^ 27 mm
Tloušt’ka rozpěrného klínu	2.2 mm
Tloušt’ka tělesa listu 1.8 mm
Hmotnost	13 kg
Lpa (akustický tlak)	99.6 +3 dB(A)
Lwa (akustický výkon)	112.6 +3 dB(A)
Hodnota vibrací	<2.5 m/s^2

Úroveň vibrací

Úroveň vibrací uvedená na zadní straně tohoto manuálu s pokyny byla měřena v souladu se standardizovaným testem podle EN 60745; je možné ji použít ke srovnání jednoho přístroje s druhým a jako předběžné posouzení vystavování se vibracím při používání přístroje k uvedeným aplikacím.

• používání přístroje k jiným aplikacím nebo s jiným či špatně udržovaným příslušenstvím může zásadně zvýšit úroveň vystavení se vibracím.
• doba, kdy je prístroj vypnutý nebo kdy běží, ale ve skutečnosti není využíván, může zásadně snížit úroveň vystavení se vibracím.

Chraňte se před následky vibrací tak, že budete dbát na údržbu přístroje a příslušenství, budete si udržovat teplé ruce a uspořádáte si své pracovní postupy.

POPIS

Císla v následujícím textu odkazují na obrázky na 2-6.

1. Deska stolu
2. Chránič kotouče
   3.Vodítko
3. List pily
   5.Rozvírací čepel
   6.Vložka stolu
   7.Paralelní vodítko
4. Přední knoflík pro nastavení úhlu
5. Zadní knoflík pro nastavení úhlu
   10.Úhlová stupnice
   11.Spínač
   12.Knoflík pro paralelní vodítko
   13.Ukazatel na úhlové stupnici
6. Vodítko pokosových řezů
7. Matice pro pilový kotouč
8. Adaptér pro odsávací zařízení
   17.Zápustný šroub
   18.Nerovnoramenný výřez v rozvíracím klínu
9. Upínací šroub
10. Montážní otvory
    21.Drážka v povrchu stolu
11. Pravítko
    23.Nástavec pro pokosové vodítko
    24.Knoflík pro pokosové vodítko
12. Port pro odsávání prachu
13. Upínací deska pro paralelní vodítko
14. Podložka pro paralelní vodítko
    28.Knoflík pro pokosový úhel
    29.Velký klíč
15. Malý klíč
    31.Kryt pilového kotouče

16. Šroub s křížovou hlavou pro kryt pilového kotouče
    33.Knoflík pro chránič

17. Matice pro chránič

18. Vratový šroub pro chránič
19. Křídlové matice

3.SESTAVENÍ

Před provedením jakýchkoliv prací na tomto stroji odpojte zástrčku napájecího kabelu ze síťové zásuvky.

Montáž/demontáž chrániče pilového kotouče Obr. A, B, C

1. Otevřete knoflík (33) co možná nejvíce, až se knoflík (33) dotkne matice (34), jak je znázorněno na obrázku B. Pozor: s maticí (34) nehýbejte.
2. Zasuňte vratový šroub (35) do chrániče pilového kotouče (2) tak, aby čtvercový profil vratového šroubu (35) vyčníval z chrániče (2).
3. Nasad'te chránič pilového kotouče (2) pomocí vratového šroubu (35) do nerovnoramenného výřezu (18) v rozvíracím klínu (5): nejprve dopředu a potom dolů, jak je znázorněno na obrázku C.
4. Potom zatlačte vratový šroub (35) znovu dozadu tak, aby čtvercový profil zapadl do vybrání v chrániči pilového kotouče (2).
5. Utáhněte knoflík (33) co nejvíce. Pozor: horní chránič pilového kotouče se musí pohybovat volně. Demontáž probíhá s použitím stejných kroků v opačném pořadí.

Výměna vložky stolu Obr. D

Opotřebovanou nebo poškozenou vložku stolu (6) musíte okamžitě vyměnit.

V případě opotřebení nebo poškození musí být vložka stolu vyměněna. Jinak existuje zvýšené riziko zranění.

1. Demontujte chránič pilového kotouče (2), jak je vysvětleno v předchozím odstavci.
2. Povolte zápustné šrouby (17).
3. Demontujte vložku stolu (6). Novou vložku stolu namontujte s použitím stejných kroků v opačném pořadí.

Seřízení rozvíracího klínu Obr. E, F

1. Demontujte chránič pilového kotouče (2), jak je vysvětleno v předchozím odstavci.
2. Povolte šrouby (19) a demontujte rozvírací klín (5). Vzdálenost mezi pilovým kotoučem (4) a rozvíracím klínem (5) by měla být 3-8 mm, jak je znázorněno na obrázku F.
3. Ujistěte se, že je rozvírací klín rovný a vystředěný za pilovým kotoučem (4).

Nasazení/výměna pilového kotouče Obr. G, H

Při nasazování pilového kotouče používejte rukavice. Nebezpečí zranění při kontaktu s pilovým kotoučem.

Používejte pouze pilové kotouče, které splňují požadavky technických údajů uvedených v tomto návodu. Používejte pouze takové pilové kotouče, které jsou označeny otáčkami stejnými nebo vyššími, než jsou otáčky uvedené na stroji.

Za žádných okolností nepoužívejte brusné kotouče jako řezný nástroj.

1. Demontujte kryt pilového kotouče (31) tak, že povolíte šrouby s krížovou hlavou (32).
2. Povolte matici tak, že nasadíte velký klíč (29) na matici a malým klíčem (30) přidržíte hřídel motoru, aby se neprotáčela. Pozor: maticí otáčejte ve směru otáčení pilového kotouče.
3. Demontujte vnější přírubu a vyjměte pilový kotouč (4).
4. Pečlivě vyčistěte příruby pilového kotouče před instalací nového kotouče. Vyměňte a dotáhněte nový pilový kotouč s použitím stejných kroků v opačném pořadí.

Šipka vyznačená na pilovém kotouči, která označuje směr jeho otáčení, musí ukazovat stejným směrem jako šipka nacházející se na stroji. Zuby pilového kotouče musí směřovat dolů směrem k přední části pily.

• Před opětovným zahájením práce s pilou je třeba zkontrolovat funkčnost ochranných zařízení.
• Varování! Po každé výměně pilového kotouče zkontrolujte, zda se chránič pilového kotouče

(2) podle potřeby otevírá a zavírá. Dále zkontrolujte, zda se pilový kotouč (4) volně otáčí v chrániči pilového kotouče (2).

- Varování! Po každé výměně pilového kotouče zkontrolujte, zda se pilový kotouč (4) může volně pohybovat ve vložce stolu (6), jak ve svislé poloze, tak při naklonění o 45°.

Upevnění na podstavec

Obr. A

Montážní otvory (20) na rámu stroje se používají k upevnění zařízení na pevnou, rovnou základnu, například na pracovní stůl. Odpovídající montážní materiál (šrouby atd.) je k dispozici ve specializovaných prodejnách.

Odsávání prachu

Obr. I

Tato pila je vybavena systémem odsávání prachu.

• Zasuňte adaptér pro odsávací zařízení (16) do portu pro odsávání prachu (25).
• Důrazně doporučujeme používat systém odsávání prachu, který je vhodný pro daný materiál, vždy, když je to možné.
• Pravidelně kontrolujte a čistěte sací kanály.

Skladování volných dílů

Obr. A, I

Pokud nepoužíváte podavač materiálu (3), paralelní vodítko (7) a pokosové vodítko (14), můžete je bezpečně uložit. Podavač materiálu (3) můžete uložit do krytu stroje, jak je znázorněno na obrázku A. Pokosové vodítko (14) může být připevněno ke skříni stroje křídlovou maticí (36), jak je znázorněno na obrázku I.

4. POUŽITÍ

Zapnutí/vypnutí

Obr. A

• Zapněte stroj stisknutím vypínače do polohy „1“.
• Vypněte stroj stisknutím stejného vypínače do polohy „0“.
• Napájecí kabel udržujte mimo pohyblivé díly.

Paralelní vodítko

Obr. A, J, K

Při podélném dělení dřevěných dílů se musí použít paralelní vodítko (7).

- Namontujte paralelní vodítko (7) na plochu stolu (1) pomocí upínací desky (26); podložek

(27) a knoflíků (12): Z vnější strany stolu: stavěcí šroub (12) a podložka (27); z vnitřní strany: upínací deska (26).

Možnosti použití

Dodávané paralelní vodítko (7) má dva vodicí povrchy s různou výškou, každý je na jedné straně vodítka. Stranu s nižší výškou používejte pro ploché díly, vyšší výšku dorazu pro vyšší díly.

1. Chcete-li změnit výšku dorazu, otevřete knoflíky (12) na paralelním vodítku (7) a odeberte ho ze stolu.
2. Otočte paralelní vodítko (7) o 180° tak, aby jeho přední strana směřovala dozadu.
3. Utáhněte knoflíky (12) znovu.

Šířka řezu

Paralelní vodítko (7) lze namontovat na obě strany povrchu stolu (1).

1. Povolte dva knoflíky (12).
2. Pomocí pravítka (22) na povrchu stolu (1) lze paralelní vodítko (7) nastavit na požadovanou velikost.
3. Utažením dvou knoflíků (12) upevněte paralelní vodítko (7).
4. Nespoléhejte se jen na údaje na stupnici, změřte také řeznou šířku mezi pilovým kotoučem a paralelním vodítkem. Po novém nastavení provedte zkušební řez, abyste si rozměry ověřili.

Pokosové vodítko

Obr. L

Pro příčné řezání dřevěných dílů musíte použít pokosové vodítko (14).

1. Upevněte nástavec pokosového vodítka (23) na pokosové vodítko (14) pomocí knoflíků pro pokosové vodítko (24).
2. Zatlačte pokosové vodítko (14) do drážky (21) v povrchu stolu.
3. Povolte knoflík pro pokosový úhel (28).
4. Otáčejte nástavcem pokosového vodítka (23), dokud nebude šipka ukazovat na požadovaný úhel.
5. Znovu utáhněte knoflík pro pokosový úhel (28).
6. Zkontrolujte vzdálenost mezi nástavcem pokosového vodítka (23) a pilovým kotoučem (4).

Varování! Netlačte nástavec pokosového vodítka (23) příliš daleko k pilovému kotouči. Vzdálenost mezi nástavcem pokosového vodítka (23) a

pilovým kotoučem (4) by měla být přibližně 2 cm. Podle potřeby povolte dva knoflíky pro pokosové vodítko (24) a upravte nástavec pokosového vodítka (23). Poté znovu utáhněte knoflíky pro pokosové vodítko (24).

Nastavení úhlu

Obr. A. I

1. Povolte přední knoflík pro nastavení úhlu (8) i zadní knoflík pro nastavení úhlu (9).
2. Nastavte úhel pilového kotouče tak, že budete posouvat oba knoflíky (8, 9), až ukazatel (13) ukáže na požadovaný úhel na úhlové stupnici (10).
3. Utáhněte přední knoflík pro nastavení úhlu (8) i zadní knoflík pro nastavení úhlu (9).

Existují dva způsoby řezání:

• Podélné řezání (obr. K)
  Řezání obrobku ve směru vláken dřeva
• Příčné řezání - používejte vedení pokosových řezů (obr. L)
  Řezání obrobku napříč

U obou způsobů řezání musí být použito jedno z vodítek. Proto nikdy neprovádějte řezání bez vodítka!

Pozor! Před zahájením řezání nejdříve zkontrolujte následující:

1. Je pilový kotouč rádně upevněn?
2. Jsou zajištěny všechny upínací rukojeti?
3. Je vodítko rovnoběžně s pilovým kotoučem?
4. Pracuje rádně ochranný kryt?
5. Používáte ochranné brýle?
6. Nedochází k nežádoucímu kontaktu pilového kotouče?

Před zahájením práce je absolutně nezbytné, abyste provedli všechny tyto kontroly!

Řezání v podélném směru

• Upněte vodítko do správné polohy pro měření a sejměte vodítko pro zkracovací řezy z pracovního stolu.
• Přitlačte dřevo mírně k pracovnímu stolu a vedťe jej podél vodítka pro zkracovací řezy.

Před zapnutím motoru pily zůstaňte minimálně 3 cm před přední částí pilového kotouče. Část opracovávaného dřeva, která se nachází u vodítka, musí být zcela rovná. Udržujte ruce ve vzdálenosti minimálně 10 cm od předpokládaného směru řezání.

• Zapněte motor a před zahájením řezání počkejte, dokud pilový kotouč nedosáhne maximálních otáček.
• Jakmile přitlačíte dřevo k pracovnímu stolu a k vodítku, můžete opatrně začít protlačovat dřevo přes pilový kotouč, aniž byste používali nadměrnou sílu.
• Nikdy netahejte obrobek směrem dozadu. Je-li to nutné, vypněte nejdříve motor, aniž byste měnili polohu obrobku.

Řezání v podélném směru s pokosem (svislý směr)

Tato metoda je prakticky stejná, s výjimkou toho, že je pilový kotouč nastaven v požadovaném úhlu.

Tato metoda je prakticky stejná, s výjimkou toho, že je pilový kotouč nastaven v požadovaném úhlu.

Podélné řezy úzkých obrobků

Uvědomte si, že je tento způsob řezání extrémně nebezpečný.

Dodržujte všechna nezbytná bezpečnostní opatření a pomocí tlačné tyče, ne rukou, protlačujte bez prerušení obrobek přes pilový kotouč (dokud nebude za pilovým kotoučem).

Řezání v příčném směru

• Sejměte vodítko a na pravé části rámu pily použijte vodítko pro příčné řezy.
• Nastavte výšku pilového kotouče (viz řezání v podélném směru).
• Přitlačte obrobek k vodítku pro příčné řezy a udržujte vzdálenost alespoň 2,5 cm od přední části pilového kotouče.
• Zapněte motor pily a počkejte, dokud pilový kotouč nedosáhne maximálních otáček.
• Přitlačte obrobek k vodítku a k pracovnímu stolu. Opatrně protlačujte obrobek přes pilový kotouč. Pokračujte, dokud se obrobek nebude

nacházet za pilovým kotoučem. Potom vypněte motor pily a před sejmutím obrobku zůstaňte v této poloze, dokud nedojde k úplnému zastavení pilového kotouče.

- Nikdy netahejte obrobek směrem dozadu. Je-li to nutné, vypněte motor a zůstaňte v této poloze, dokud nedojde k úplnému zastavení pilového kotouče.

Řezání v příčném směru s vertikálním pokosem Tato metoda je prakticky stejná, s výjimkou toho, že je pilový kotouč nastaven v požadovaném úhlu.

Umístěte vodítko pro přičné řezy pouze z pravé strany pilového kotouče. Nikdy neřežte příliš malé kousky dřeva. Nikdy nepoužívejte ruce při provádění náročných řezných operací.

Řezání v příčném směru s horizontálním pokosem

Při této metodě musí být vodítko pro příčné řezy zajištěno v požadovaném úhlu. Před zahájením řezu udržujte obrobek pevně přitlačen k vodítku pro příčné řezy a k pracovnímu stolu.

5. SERVIS A ÚDRŽBA

Ujistěte se, zda při provádění údržby motoru není nářadí připojeno k elektrické síti.

Toto nářadí je vyrobeno tak, aby byl zajištěn jeho dlouhodobý provoz s minimálními nároky na údržbu. Dlouhodobý bezproblémový provoz nářadí závisí na řádné péči o nářadí a na jeho pravidelném čištění.

ŽIVOTNÍ PROSTŘEDÍ

Aby bylo zabráněno poškození během dopravy, je toto zařízení dodáváno v pevném obalu, který se skládá převážně z recyklovatelného materiálu. Proto prosím využijte možnosti recyklace obalových materiálů.

Poškozené a vyřazené elektrické nebo elektronické přístroje musí být likvidovány v příslušných recyklačních stanicích.

Pouze pro krajiny ES

Elektricky napájené zařízení neodhazujte do domovního odpadu. Ve smyslu evropské směrnice 2012/19/EU o elektrickém a elektronickým odpadu a její implementace do národního práva, se musí elektrické nástroje, které se již déle nepoužívají, shromažďovat odděleně a likvidovat pouze způsobem, jenž nepoškozuje životní prostředí.

ZÁRUKA

Záruční podmínky naleznete na přiloženém samostatném záručním listě.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.

STOLOVÁ PÍLA TSM1036

Riziko zásahu elektrickým prúdom.

Udržiavajte okolostojacich dalej od zariadenia.

Nasad'te si ochrannú masku proti prachu.

Noste ochranu sluchu a zraku.

Nebezpečná oblast! Udržujte ruky, prsty alebo ramená mimo tejto oblasti.

1. Vždy udržujte svoje pracovisko čisté a upratané.

- Nevystavujte elektrické náradie daždů.

- Uistite sa, že váš pracovný priestor je dostatočne osvetlený.

1. Ak sa elektrické náradie nepoužíva, skladujte ho bezpečne.

1. Nepretážujte elektrické náradie.

- Neodpájajte konektor zo zásuvky tak, že budete t'ahat za kábel. Kábel chráněte pred teplom, olejom a ostrými hranami.

1. Zabezpečte elektrické náradie.

- Zabezpečuje stabilitu a udržiava vás stále v rovnováhe.

1. Nástroje udržujte a uchovávajte so starostlivostou.

- Pravidelne kontrolujte pripojovací kábel elektrického náradia a akékolvek poškodenia prenechajte na kvalifikovaného odborníka.

- Rukoväte udržujte čisté, suché a bez mastnoty a oleja.

- Pred zapnutím sa uistite, či ste odstránili klúče a nastavovacie nástroje

1. Vyhnite sa mimovol'nému zapnutiu elektrického náradia.

- Overte si, či je počas pripojenia zástrčky do zásuvky vypnuté napájanie.

1. Vonku používajte predlžovacie káble.

- Pri používaní elektrického náradia vonku sa uistite, že používate vhodný a schválený predlžovací kábel.

Đalšie zásady bezpečnosti

Elektrická bezpečnost'

Vždy skontrolujte, či napájacie napätie zodpovedá napätiu na výkonovom štítku.

Staré káble alebo zástrčky ihned' vyhod'te, ked' ich nahradíte novými. Zasunutie zástrčky s vol'ným káblom do sieťovej zásuvky je nebezpečné.

Používanie predlžovacích káblov

Montáž/demontáž chrániča pílového listu Obr. A, B, C

Pri montáži pílového listu používajte ochranné rukavice. Pri dotknutí sa pílového listu hrozí nebezpečenstvo poranenia.

Pri rezaní drevených častí sa musí použit' paralelná vodiaca lišta (7).

Používatel'ské režimy

Dodávaná paralelná vodiaca lišta (7) má dva vodiace povrchy s rôznou výškou, jeden na každej strane vodiacej lišty. Pri plochých obrobkoch používajte stranu s nižšou výškou. Pri vysokých obrobkoch používajte stranu s vyššou výškou zarážky.

Na priečne rezanie drevených častí sa musí použit pokosová vodiaca lišta (14).

1. Upevnite nástavec pokosovej vodiacej lišty (23) na pokosovú vodiacu lištu (14) pomocou gombíkov pre pokosovú vodiacu lištu (24).
2. Pokosovú vodiacu lištu (14) zatlačte do drážky (21) povrchu stola.
3. Povol'te gombík pre pokosový uhol (28).
4. Otáčajte nástavec pokosovej vodiacej lišty (23), až kým šípka nebude ukazovať na požadovaný uhol.
5. Dotiahnite znovu gombík pre pokosový uhol (28).
6. Skontrolujte vzdialenost' medzi nástavcom pokosovej vodiacej lišty (23) a pilovým listom (4).

Varovanie! Netlačte nástavec pokosovej vodiacej lišty (23) príliš d'aleko smerom k pílovému listu. Vzdialenost medzi nástavcom pokosovej vodiacej lišty (23) a pílovým listom (4) by mala byt pribl. 2 cm. Ak je to potrebné, uvoľnite dva gombíky pokosovej vodiacej lišty (24) a nastavte nástavec pokosovej vodiacej lišty (23). Potom znova dotiahnite gombíky pre pokosovú vodiacu lištu (24).

Nastavenie uhla

Obr. A, I

Je absolutne nevyhnutné vziat' tieto body do úvahy skôr, než začnete pracovatí!

Pozdížne pílenie

• Zaistite bariéru do správnej polohy merania a odstráňte píliacu lištu od vozíka lavice.
• Drevo mierne zatlačte oproti lavici a nechajte ho kízať proti píliacej bariére.

Pri tejto metóde sa vyžaduje zaistenie bariéry na priečne pílenie pod uhlom. Než začnete pílit, obrobok držte pevne zatlačený oproti bariére na priečne pílenie a lavici.

5. SERVIS A ÚDRŽBA
