NÁVOD K OBSLUZE Wizard Slim CDB7201C Ciarko Design

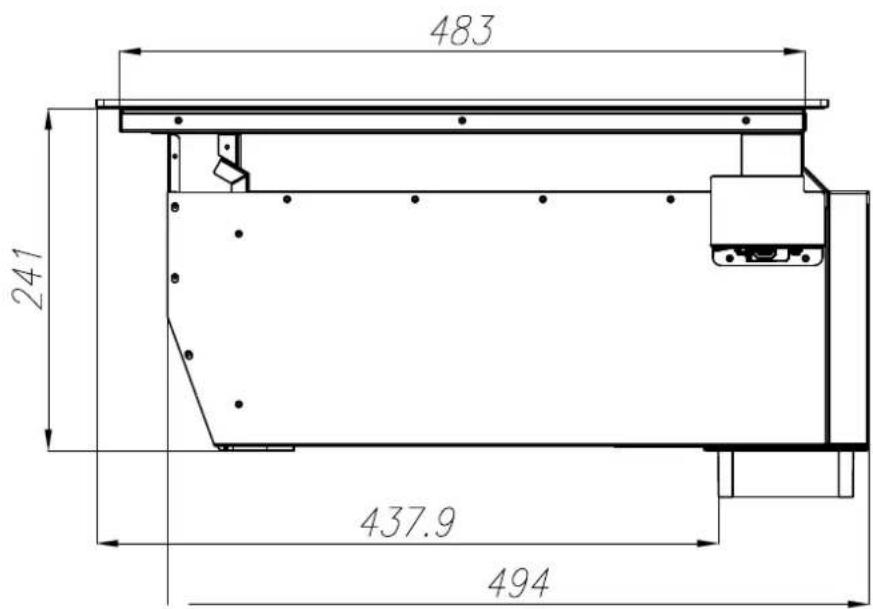

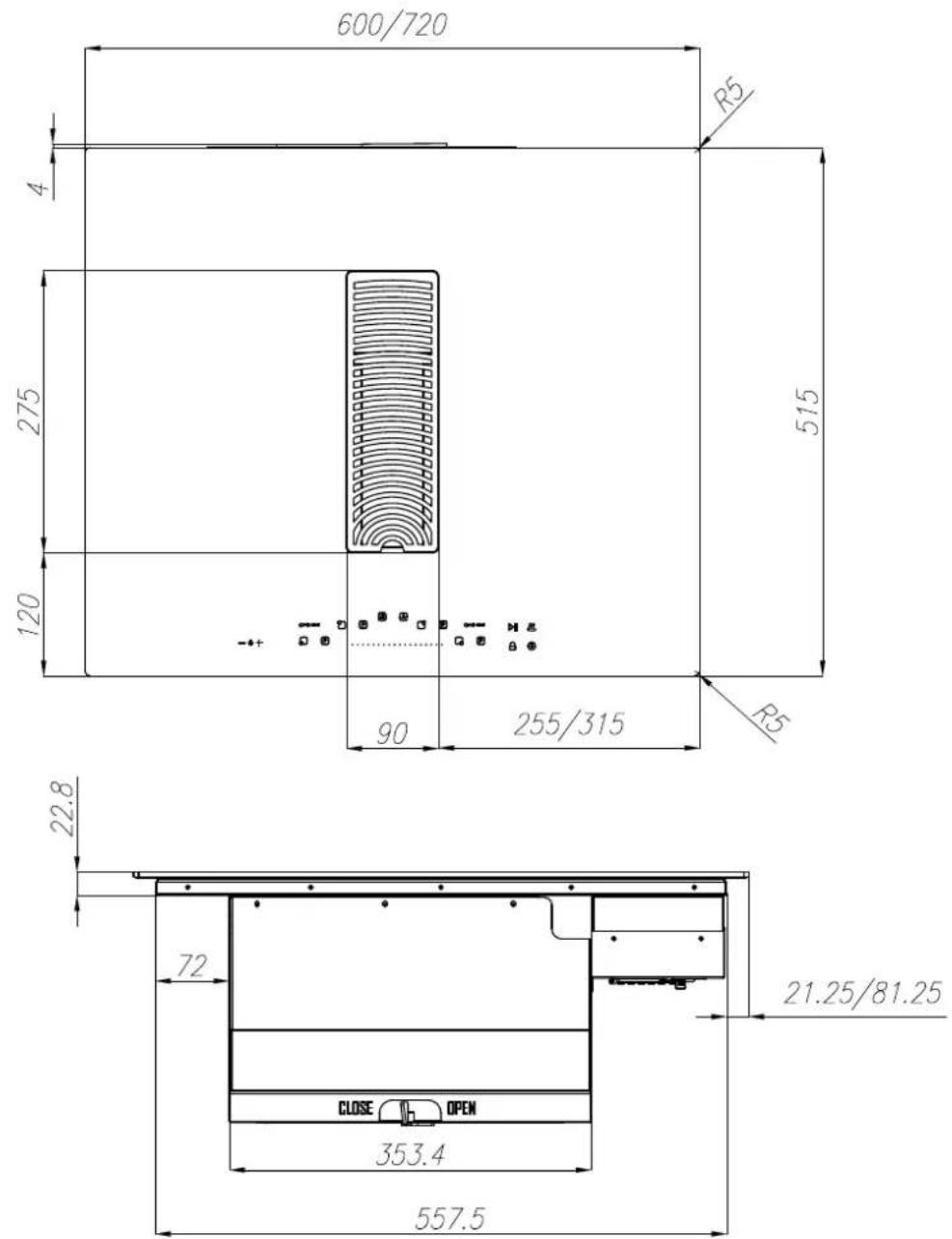

vývod dozadu / vývod dozadu

vývod dozadu / vývod dozadu

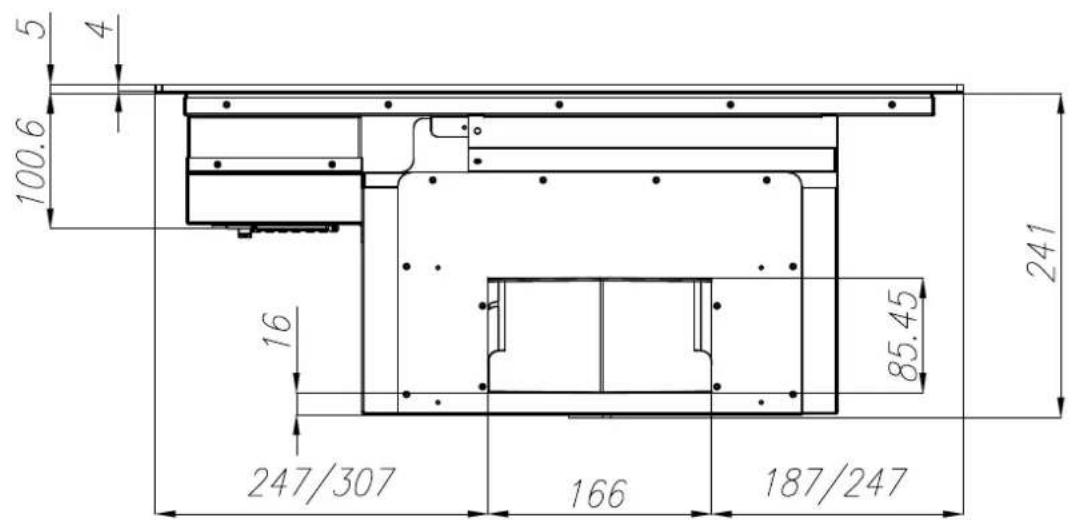

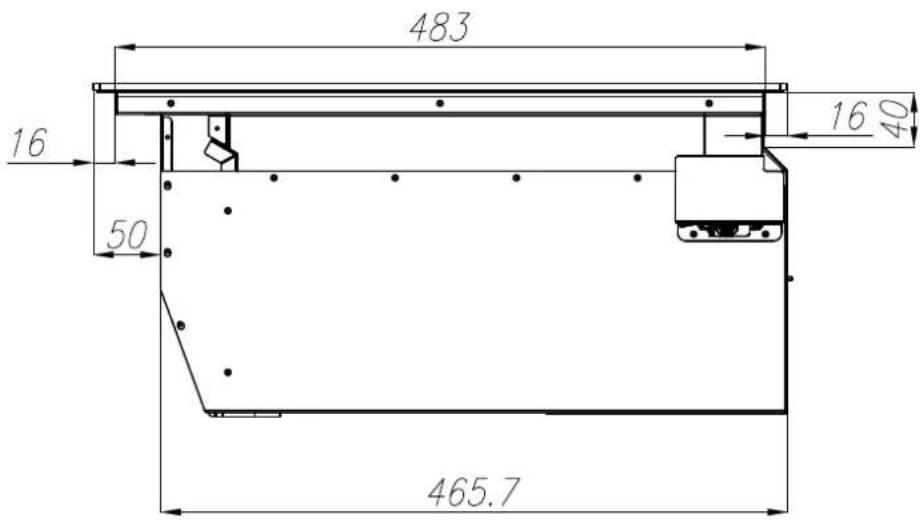

vývod dolů / vývod dole

vývod dolů / vývod dole

1

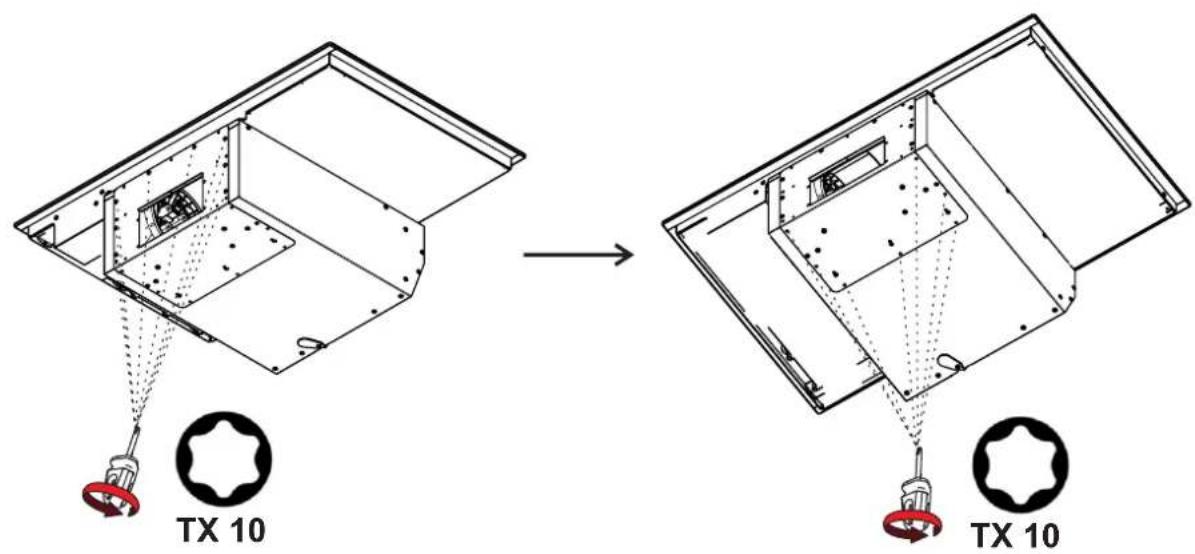

změna na vývod dolů / zmena na vývod dole

Barva drátu / Farba drôtu	Připojení / Pripojenie
	1-FÁZE / FÁZA	2-FÁZE/ FÁZE
Žlutozelená/ Žltozelená	±	±
Hnědá/ Hnedý	L(L2) L2
Černá/ Čiemy	L(L1)	L1
Modrá/ Modrý	N	N

Technické údaje:

Jmenovité napětí: 220 - 240V AC

Jmenovitá frekvence: 50/60 Hz

Jmenovitý proud: 2 x 16 A

Maximální výkon: 7360 W

Výkon motoru 160 W

Technické dáta

Menovité napätí: 220 - 240 V AC

Menovitá frekvencia: 50/60 Hz

Menovitý prúd: 2 x 16 A

Jmenovitý výkon při 230 V AC

Výkon "Boost" při 230 V AC

Celkový maximální výkon obou cívek na straně A řízených samostatně bez funkce Bridge - 1800W

Maximální výkon ve funkci Bridge - 3000W

* Upozornění: Položky označené "(*)" jsou součástí pouze vybraných modelů, jinak je nutné je zakoupit zvlášť.

** Nezapomeňte pravidelně čistit tukové filtry.

** Nezabudnite pravidelne čistit' tukové filtre.

Vážení zákazníci

Stali jste se uživateli nejnovější generace odsavačů par. Tento odsavač par byl navržen a vyroben speciálně pro splnění vašich očekávání a jistě se stane součástí moderně vybavené kuchyně. Jeho inovativní konstrukční řešení a použití moderních výrobních technologií zajišt'ují, že je vysoce funkční a estetický.

Před instalací odsavače par si pečlivě přečtěte tyto pokyny. Vyhnete se tak nesprávné instalaci a provozu odsavače par.

Přejeme vám spokojenost a štěstí s výběrem odsavače z naší firmy.

Při instalaci spotřebiče postupujte podle pokynů uvedených v tomto návodu. Výrobce nenese odpovědnost za škody vzniklé v důsledku instalace, která není v souladu s informacemi uvedenými v tomto návodu. Odsavač par je určen pouze pro použití v domácnosti. Odsavač par se může vzhledově lišit od odsavače par zobrazeného na výkresech obsažených v tomto návodu, ale doporučení pro provoz, údržbu a instalaci zůstávají stejná.

! Návod k obsluze si uschovejte, abyste do něj mohli nahlédnout.

Pokud zařízení prodáváte nebo se stěhujete, nezapomeňte přiložit návod k použití.

! Pečlivě si přečtěte obsah návodu k, který obsahuje přesné informace o instalaci, používání a péči o zařízení.

! Neprovádějte žádné elektrické ani mechanické změny na zařízení ani na výtlačném potrubí.

Upozornění: Komponenty označené "(*)" jsou součástí pouze vybraných modelů, jinak je třeba je zakoupit samostatně.

Varování

Pozor! Zařízení nepřipojujte k elektrické síti před dokončením instalace.

Před jakýmkoli čištěním nebo údržbou odpojte odsavač od napájení vytažením zástrčky ze zásuvky nebo vypnutím hlavního vypínače.

Veškeré instalační a údržbářské práce musí být prováděny v ochranných rukavicích. Tento spotřebič není určen pro použití osobami (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatečnými znalostmi v oblasti nebo zkušenosti s používáním tohoto typu zařízení, pokud na ně nedohlíží osoba odpovědná za jejich bezpečnost nebo je nepoučila o používání tohoto zařízení.

Nikdy nepoužívejte odsavač bez řádně nainstalovaných filtrů!

Odsavač par by se NIKDY neměl používat jako opěrná plocha, pokud není tato možnost výslovně uvedena. Místnost, ve které se odsavač par používá společně s jinými plynovými spotřebiči nebo spotřebiči na jiná paliva, by měla mít dostatečné větrání.

Nasávaný vzduch by neměl být vypouštěn do použitého potrubí na výfukové plyny z plynových nebo jiných palivových spotřebičů. Je přísně zakázáno připravovat jídlo s použitím otevřeného ohně (flambování) s odsavačem par.

Používání otevřeného ohně je pro filtry nebezpečné a představuje riziko požáru, proto se nesmí v žádném případě provádět. Při smažení je třeba dbát na přehřátí oleje a následného samovznícení. Přístupné části se mohou značně zahřát, pokud se používají společně se spotřebiči určenými k vaření.

Je třeba přísně dodržovat předpisy vydané příslušnými místními úřady, pokud jde o technická a bezpečnostní opatření nezbytná pro odvod spalin.

Odsavač par by se měl často čistit zvenku i zevnitř (nejméně jednou za měsíc) a dodržovat pokyny pro údržbu uvedené v tomto návodu. Nedodržení pravidel pro čištění odsavače par a výměnu a čištění filtrů vede k nebezpečí požáru. Výrobce neodpovídá za žádné škody nebo požáry způsobené spotřebičem a vzniklé v důsledku nedodržení pokynů uvedených v tomto návodu. Tento spotřebič je označen v souladu se směrnicí EU 2012/19/EU odpadních elektrických a elektronických zařízeních (WEEE).

Tím, že zajistíte správnou likvidaci spotřebiče, pomůžete snížit riziko negativních dopadů na životní prostředí a lidské zdraví, ke kterým by mohlo dojít v případě nesprávné likvidace spotřebiče.

Symbol na spotřebiči nebo obalu označuje, že s tímto výrobkem se nesmí nakládat jako s jiným komunálním odpadem. Odevzdejte jej do příslušného sběrného a recyklačního střediska pro elektrická a elektronická zařízení.

Správná likvidace a recyklace pomáhají eliminovat nepříznivý dopad vyřazených zařízení na životní prostředí a zdraví. Pro podrobné informace o možnostech recyklace tohoto zařízení se obraťte na místní úřad, komunální služby nebo obchod, ve kterém byl produkt zakoupen.

Obsluha

Zařízení lze používat jako odsavač par (odtah/odvod par ven) nebo jako recirkulační digestoř (páry jsou filtrovány a vraceny zpět do místnosti). Pokyny k připojení jsou dodávány spolu s externím odsávacím zařízením.

Odsavač par pracující jako odtah

Výpary jsou odváděny ven pomocí odtahového potrubí, které je připevněno na připojovací přírubě. Rozměr odtahového potrubí musí být stejný jako rozměr příruby.

Upozornění! Odtahové potrubí se nedodává se spotřebičem jako celek a je nutné jej dokoupit. Ve vodorovné části musí mít kanál mírný sklon směrem nahoru (asi 10°), aby se usnadnilo proudění vzduchu ven. Pokud je odsavač par vybaven uhlíkovými filtry, je třeba je odstranit Strana (14).

Použití potrubí menšího průřezu sníží sací výkon a výrazně zvýší hlučnost odsavače. V opačném případě výrobce neodpovídá za sací výkon nebo hladinu hluku instalovaného výrobku.

! Použijte co nejkratší větrací potrubí.
! Použijte potrubí s co nejmenším počtem ohybů (maximální úhel ohybu: 90°).
! Vyhněte se radikálním změnám průřezu kabelu.
! Použijte kabel s co nejhladším vnitřním povrchem.
! Materiál kabelu musí odpovídat platným normám.

Odsavač pracující jako recirkulační

Pro použití odsavače v této verzi je nutné nainstalovat uhlíkový filtr. Ten lze zakoupit u prodejce. Nasávaný vzduch se před vrácením do místnosti přes filtry vyčistí od mastnoty a pachů.

Elektrické připojení

Sít'ové napětí musí odpovídat napětí uvedenému na štítku připevněném k zařizení.

na vnitřní straně odsavače. Pokud je odsavač vybaven zástrčkou, musí být i po dokončení instalace připojena k zásuvce, která odpovídá platným normám a je umístěna na snadno přístupném místě.

Pokud není odsavač vybaven zástrčkou (přímé připojení k síti) nebo není zástrčka umístěna na snadno přístupném místě, musí být i po dokončení instalace použit standardizovaný dvoupólový vypínač, který umožní úplné odpojení od sítě při nadproudových stavech kategorie III v souladu s instalačními předpisy.

Upozornění: Před opětovným připojením obvodu odsavače k napájení a kontrolou správné funkce se vždy ujistěte, že je napájecí kabel správně nainstalován. Odsavač par je vybaven speciálním napájecím kabelem.

Pokud je kabel poškozený, je třeba jej vyměnit.

Údržba

Upozornění: Před jakýmkoli čištěním nebo údržbou odpojte odsavač par od zdroje napájení vytažením zástrčky ze zásuvky nebo vypnutím hlavního přívodu napájení.

Čištění odsavače

Odsavač par by se měl často čistit uvnitř i zvenku (minimálně se stejnou frekvencí jako čištění tukových filtrů) pomocí hadříku navlhčeného jemnými prostředky. Nepoužívejte abrazivní čisticí prostředky.

NEPOUŽÍVEJTE ALKOHOL!

Upozornění: Nedodržení ustanovení o čištění spotřebiče a výměně filtrů má za následek nebezpečí požáru. Doporučujeme proto dodržovat uvedené pokyny. Výrobce nenese žádnou odpovědnost za poškození motoru nebo požáry vzniklé v důsledku nedodržení pravidel údržby a výše uvedených pokynů.

Tukový filtr

Zachycuje částečky tuku z vaření.

Je třeba jej čistit alespoň jednou měsíčně (nebo když indikátor znečištění filtrů – pokud je jím váš model odsavače vybaven – signalizuje potřebu výměny), a to ručně pomocí neagresivního čisticího prostředku.

Filtr Long-Life

Filtr by se měl pravidelně čistit. Tento postup se doporučuje každé dva měsíce. Spočívá v umytí filtru v horké vodě se saponátem.

Po mytí NEVYMAČKÁVEJTE vodu z filtru – mohlo by dojít k poškození filtru. Chcete-li filtr vysušit a znovu aktivovat, vložte jej na 15-20 minut do trouby nastavené na 70 C.°

Filtr by měl být vyměněn jednou za 2 roky nebo při viditelném mechanickém poškození. Použití takového filtru závisí na modelu.

Upozomění: Před opětovným připojením obvodu odsavače k napájení a kontrolou správné funkce se vždy ujistěte že je napájecí kabel správně nainstalován. Odsavač par je vybaven speciálním napájecím kabelem.

Ve výrobním závodě je deska připravena pro připojení ke dvoufázovému nebo jednofázovému napájení. Pokud jsou kabely poškozené, je nutné je objednat v kanceláři servisního oddělení.

Veškerou instalaci a servis zařízení musí provádět kvalifikovaný personál v souladu s platnými právními předpisy a normy. Domácí elektrické spotřebiče musí být uzemněny v souladu s platnými předpisy a normami.

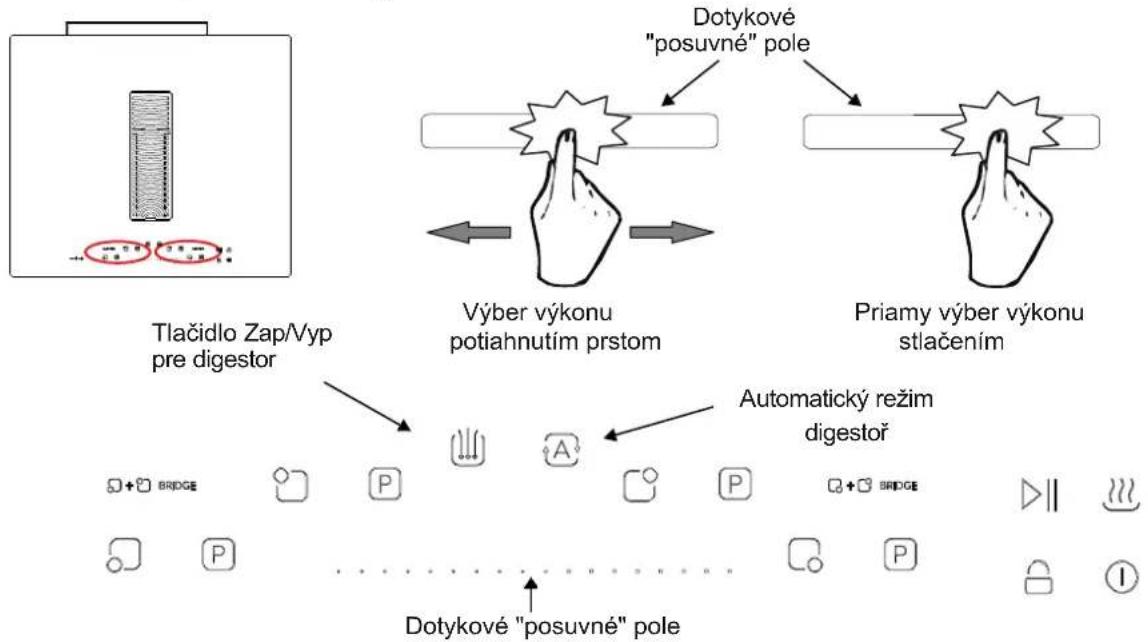

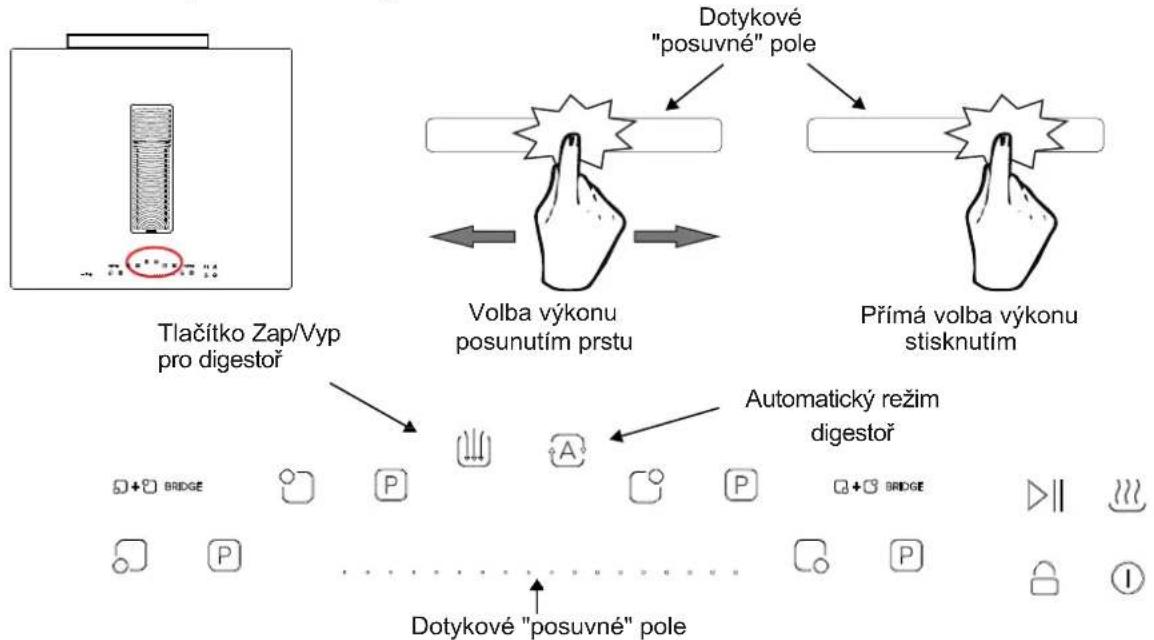

1. Ovládací panel – Digestoř

Zapnutí/vypnutí odsavače par – stiskněte pole zapnutí/vypnutí ^1 varné desky a poté stiskněte pole zapnutí/vypnutí odsavače par, abyste zařízení zapnutí

Manuální režim: Stiskněte tlačitko Zap/Vyp 🚗 když displeje varných zón zobrazují nulu. Stiskněte požadovanou hodnotu na posuvníku digestoře nebo po něm přejedťe prstem.

Automatický režim: Pokud spustíte odsavač par, když je aktivní varná zóna, spustí se odsavač automaticky. Změnou výkonu ohřevu změníme také výkon odsavače par. Stiskněte tlačítko Zap/Vyp 📊 odsavače, poté tlačítko 🐆 pro spuštění automatického režimu.

Pokud se chcete vrátit k ovládání odsavače z varného prostoru, musíte digestoř vypnout a vrátit se k předchozímu nastavení. Odsavač má nastavení rychlosti na stupnici 0-9.

Časovač (digestoř) - pro aktivaci časovače musíte:

1. Zapněte odsavač (山) - nastavte výkon větší než 0.

2.Stiskněte Ča nastavte čas pomocí — a +.

Časovač může odpočítávat od 1 do 99 minut (1 hod. 39 min.) a po uplynutí nastaveného času se odsavač automaticky vypne. Nastavený čas je viditelný a odpočítáván na displeji. Konec odpočítávání je signalizován zvukem, který se po jedné minutě vypne, nebo stisknutím tlačítka.

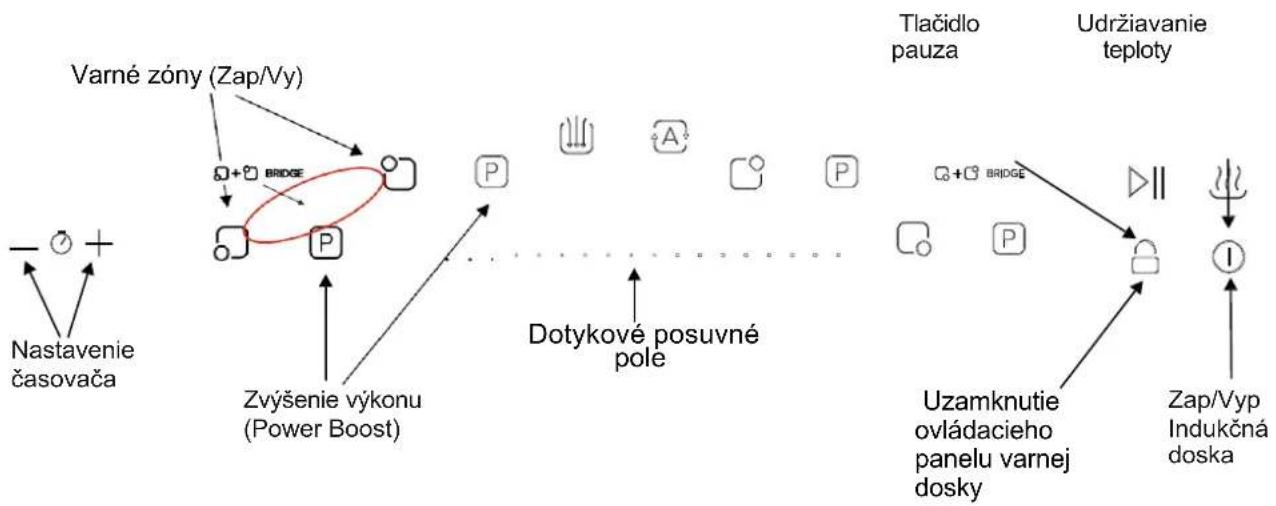

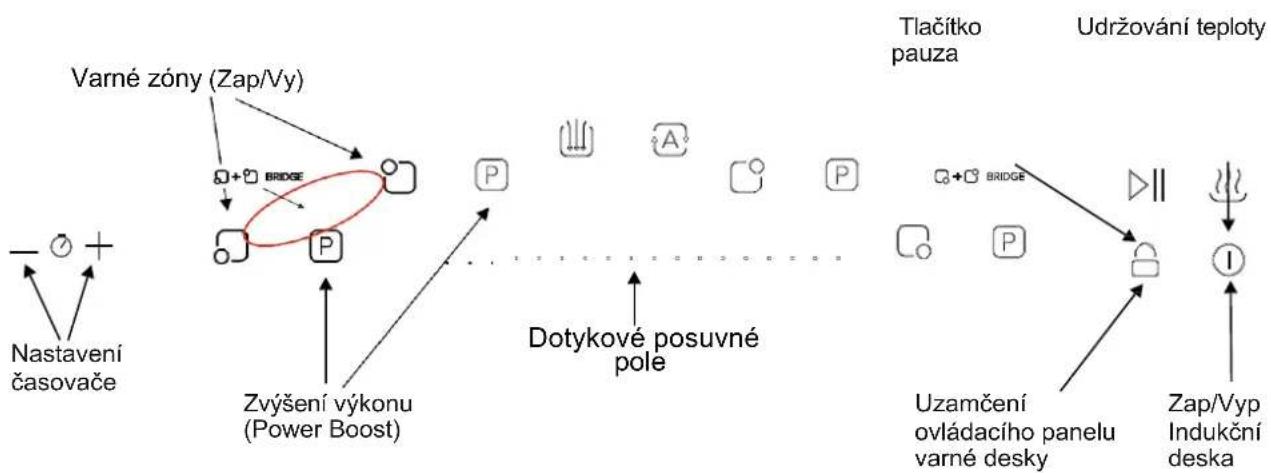

2. Ovládací panel – Indukční deska

① Zapnutí/vypnutí varné desky – stisknutím pole Zap/Vyp zapněte spotřebič, poté stiskněte vybrané pole a posuvníkem nastavte výkon. Každá varná zóna má 9 standardních stupňů výkonu a 1 dodatečný stupeň (Power Boost) - tato funkce umožňuje maximální výkon varného pole po dobu cca 10 min, poté se výkon varného pole vrátí na dříve nastavenou hodnotu.

Upozornění! Funkce Power Boost nefunguje u varných polí připojených pomocí funkce Bridge.

Časovač varné desky (minutka) - pro zapnutí časovače pro konkrétní varnou zónu:

1. Zapněte varnou zónu – nastavte výkon na úroveň vyšší než 0 (varná zóna musí rovněž detekovat nádobí).
2. Stiskněte Ⓕ a nastavte čas pomocí — a +.

Časovač funguje pro více vamých zón najednou. Po odpočítání prvního nastaveného času vydá zvukový signál. Po vypnutí se na displeji zobrazí další nastavený čas. Čtyři LED diody ☐☐☐ kolem ikony časovače ukazují, pro které pole se nastavený čas odpočítává.

Uživatel může naprogramovat dobu vaření pro každou varnou zónu zvlášť, jak bylo popsáno dříve. Časovač může odpočítávat od 1 do 99 minut (1 hod. 39 min.) a po uplynutí nastaveného času automaticky vypne příslušnou varnou zónu. Konec odpočítávání času je signalizován zvukovým signálem, který se po minutě vypne, nebo stisknutím tlačítka.

Upozornění! Pokud z varné desky varné nádobí, varná deska přestane pracovat (blikající symbol , ale pokračuje v odpočítávání.

Upozornění! Pokud je výkon pole snížen na 0 (pole je vypnuto) - časovač přestane pro toto pole odpočítávat.

Funkce Bridge 📄+ 📅 BRIDGE (spojené varné zóny) - dvě sousední (vertikálně umístěné) varné zóny mohou pracovat společně a vytvořit jednu varnou zónu ovládanou jedním posuvníkem. Funkci aktivujete stisknutím ikony dvou sousedních zón 📄+ 📅 současně. Ikony začnou současně blikat. Pomocí posuvníku nastavte výkon pro obě zóny.

Zamknout/odemknout ovládací panel varné desky – tato funkce umožňuje zamknout nastavení varné desky, aby se zabránilo náhodné manipulaci, a ponechat aktivní již nastavené funkce. Podržením ikony aktivujete zámek. Opětovným podržením ji deaktivujete. Informací pro uživatele o zapnutém zámku je svítící dioda ● vedle ikony 📄.

| Pauza (Stop & Go) - tato funkce umožňuje pozastavit / znovu spustit jakoukoli aktivní funkci a snížit výkon vaření na nulu. Pro aktivaci stiskněte tlačítko | . Pauzu deaktivujete opětovným stisknutím tlačítka pauzy.

Upozornění! Pokud funkci pauzy po 10 minutách nevypnete, indukční deska se automaticky vypne.

Udržování teploty – tato funkce umožňuje udržovat teplotu připravovaného pokrmu na stejné úrovni. Pro aktivaci/deaktivaci této funkce stiskněte na vamé desce "tlačitko pro udržování teploty". Funkce bude signalizována příslušným rozsvícením.

"H" ("HOT") je ukazatel zobrazený na displeji varné zóny, který varuje uživatele préd dotykem varné desky na místech, kde se nacházejí horké varné zóny. V této zóně desky je nebezpečně vysoká teplota (nad 60 °C).

Funkce Detekce nádobí – aktivované varné zóny jsou aktivní pouze tehdy, když systém detekce nádobí rozpozná nádobí.

Upozornění! Indukční varná deska nefunguje:

• Pokud na varné zóně není žádný nádoba nebo pokud není vhodná pro indukci, nelze výkon varné zóny zvýšit a na displeji bliká: EO.
• Pokud během vaření odeberete nádobu, na displeji bliká symbol EO.
• Zmizí po opětovném umístění nádoby a proces vaření bude pokračovat s dříve vybraným výkonem.

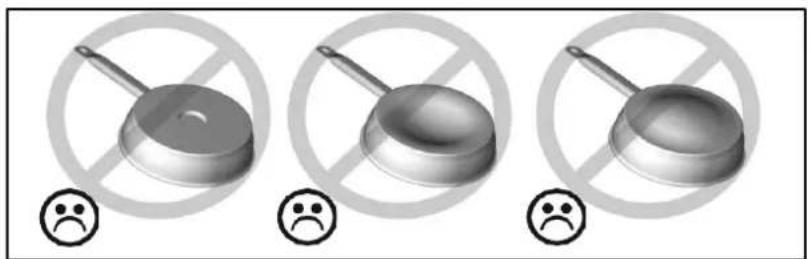

Informace o nádobí a hrncích

• Pokud dno hrnce prítahuje magnet – hrnec je vhodný pro vaření na indukční varné desce.
• Vyberte si nádobí popsané (označené) jako vhodné pro použití na indukčních varných deskách. Neilepší nádobí pro použití na indukčních varných deskách má silné a ploché dno.
• Nedoporučuje se používat nádobí o průměru menším než 11 cm. Varná deska nemusí fungovat.
• Nerezové nádobí s vícevrstvým nerezovým nebo feritovým dnem je vhodné pro vaření na indukční varné desce, pokud je na jeho dně uvedeno, že jej lze používat na indukčních varných deskách.
• Litinové nádobí je vhodné pro vaření na indukčních varných deskách. Mělo by však mít smaltované dno, aby nepoškrábalo sklokeramickou varnou desku.
• Nádoby ze skla, keramiky, terakoty, hliníku, mědi nebo nemagnetické nerezové oceli nejsou vhodné pro použití na indukčních varných deskách.

Zobrazení chybových kódů

INDUKČNÍ VARNÁ DESKA
Kód chyby	Možná příčina	Důsledek chyby
F0	Porucha mikrokontroléru	Vypnuté zařízení
FE	Zkrat v teplotním čidle uživatelského rozhraní	Vypnuté zařízení
Ft	Rozpojený obvod čidla teploty uživatelského rozhraní	Vypnuté zařízení
Fc	Přehřátí uživatelského rozhraní	Vypnuté zařízení
FH	Porucha EEPROM	Vypnuté zařízení
Fb	Chyba jednotlivého tlačítka	Vypnuté zařízení
FC	Chyba bezpečnostního klíče	Vypnuté zařízení
Fd	Chyba ovládacího panelu	Vypnuté zařízení
F5	Chyba komunikace mezi komponenty	Topné těleso/tělesa vypnuto
F1	Zkrat teplotního senzoru varné zóny	Topné těleso/tělesa vypnuto
F2	Rozpojený obvod čidla teploty varné zóny	Topné těleso/tělesa vypnuto
F7	Chyba čidla teploty topení 1	Topné těleso/tělesa vypnuto
F8	Chyba čidla teploty topení 2	Topné těleso/tělesa vypnuto
F9	Porucha PWM	Topné těleso/tělesa vypnuto
F3	Zkrat v teplotním čidle pohonná jednotka	Topné těleso/tělesa vypnuto
F4	Interní chyba interní napájení desky	Topné těleso/tělesa vypnuto
F6	Chyba detekce průchodu nulou	Topné těleso/tělesa vypnuto

DIGESTOŘ
Kód chyby	Možná příčina	Chybový efekt
E5	Chyba komunikace	Digestoř vypnuta
E2	Chyba úrovně rychlosti	Digestoř vypnuta
E3	Chyba volby výkonu	Digestoř vypnuta
E4	Motor po vypnutí běží dál	Digestoř vypnuta
Eo	Přehřátí digestoře	Pravé varné zóny vypnuty
EC	Servis filtrů	—

Bezpečnostní opatření

• Poškozené nádobí nebo nádobí s drsným dnem (neglazovaná litina) může poškodit skleněnou desku.
• Pokud je na skleněné desce písek nebo jiný brusný materiál, může dojít k poškození povrchu.
• Na skleněnou desku neházejte žádné předměty (ani malé).
• Nádobami nenarážejte na okraj skla.
• Zajistěte větrání zařízení v souladu s pokyny výrobce.
• Nenechávejte prázdné pánve na varné desce.
• Kovový rám (lakovaný kryt odsavače) nesmí ležet na indukční varné desce, musí být správně nasazen.
• Zabraňte kontaktu cukru, plastové nebo hliníkové fólie s horkými zónami. Tyto materiály mohou během chlazení způsobit praskliny nebo poškození sklokeramický: Vypněte spotřebič a okamžitě odstraňte příslušné materiály z horkých zón (Pozor: nebezpečí popálení!).
• Na disk nepokládejte žádné předměty. (Pozor: nebezpečí požáru!).
• Nikdy neumistujte horký hrnec do pracovní zóny (ovládání).
• Pokud je pod vestavným spotřebičem zásuvka, ujistěte se, že je mezi obsahem zásuvky a spodní částí spotřebiče dostatečná vzdálenost (2 cm), aby bylo zajištěno dobré větrání.
• Do zásuvky pod varnou desku neukládejte hořlavé předměty (např. aerosoly). Případné krabičky na příbory musí být vyrobeny ze žáruvzdorného materiálu.

Další opatření

• Dbejte na to, aby nádobí bylo vždy uprostřed varné zóny. Dno nádobí musí co nejvíce zakrývat varnou zónu.
• Magnetická pole mohou ovlivňovat elektronická zařízení. Lidé, kteří nosí kardiostimulátor, by se měli předem poradit se svým prodeicem nebo lékařem.
• Nepoužívejte hrnce nebo pánve z plastu nebo hliníku: v horkých zónách se mohou roztavit.
• Nikdy nehaste oheň vodou. Vypněte varnou zónu.

Plameny opatrně uduste pokličkou nebo víkem od pekáče apod.

POZOR!

Když chcete nádobu přemístit, zvedněte ji, aby se skleněná deska třením nepoškrábala. POZOR!

Na použití nevhodných hrnců a pánví nebo odnímatelného neindukčního příslušenství se nevztahuje záruka.

Výrobce neodpovídá za poškození varné desky ani jejího okolí.

Zvuky při vaření

Při používání indukční varné desky mohou v nádobí vznikat nejrůznější zvuky. Tyto zvuky závisí na konstrukci a materiálu dna nádobí.

• Bzučení

Při vaření na vyšší výkon se objevuje bzučení. Je to množstvím energie přenášené z varné desky na nádobí. Bzučení zmizí nebo se ztiší, když zvolíte nižší výkon varné desky.

- Praskání

Tento zvuk vzniká, když je nádobí vyrobeno z různých vrstev materiálu. Hluk je způsoben vibracemi na styčných plochách různých vrstev materiálu.

• Pískání

Tyto zvuky se obvykle objevují u nádobí, které se skládá z několika vrstev materiálu, a při současném používání dvou sousedních varných zón s nastavením maximálního výkonu.

Pískání zmizí nebo se ztiší, když zvolíte nižší příkon varné desky.

• Cvakání

Při nízkém výkonu se může v elektronických obvodech objevit cvakání.

• Hučení

Při zapnutí ventilátoru se může ozývat hučení. Tento ventilátor ochlazuje elektroniku při intenzivním používání varné desky. Při vysokých teplotách ventilátor pokračuje v činnosti, i když varnou desku vypnete.

Problémy s provozem desky

Varná deska nebo varná zóna nefunguje:

• Varná deska není správně připojena ke zdroji napájení.
• Vyhořela pojistka.
• Zkontrolujte, zda není zámek zapnutý.
• Tlačítka jsou pokrytá vodou nebo tukem.
• Na tlačítkách je umístěn objekt.

Výpadek jedné nebo všech zón:

• Aktivovaná funkce ochrany.
• Spustí se, pokud zapomenete vypnout topné pole.
• Funkce ochrany se aktivuje také tehdy, když je zakryto jedno nebo více dotykových tlačítek.
• Hrnec je prázdný a dno je přehřáté.
• Varná deska má také automatické snížení výkonu a automatické vypnutí v případě přehřátí.

Ventilátor běží i po vypnutí varné desky:

• To neznamená poruchu, protože ventilátor chrání elektronické zařízení před přehřátím.
• Ventilátor se automaticky zastaví.

Automatická regulace vaření nefunguje:

• Varná zóna je stále teplá [H].
• Je povolena maximální úroveň výkonu [9].
• Úroveň výkonu byla zapnuta tlačítkem [-].

Odsavač par neodvádí dobře výpary z vaření.

• Zkontrolujte tukový filtr B Filtr by se měl čistit v průměru jednou za čtrnáct dní, aby výpary mohly volně proudit.
• Zkontrolujte přívod vzduchu do místnosti. Ihned po zapnutí odsávacího ventilátoru v režimu odtahu zajistěte přívod vzduchu, například otevřením okna.
• Zkontrolujte, zda není odtahové potrubí ucpané nebo zúžené, což by mohlo bránit větrání.

Nastavení výkonu ohřevu

Níže uvedená nastavení jsou pouze doporučení. Přesné nastavení bude záviset na několika faktorech, včetně typu nádoby a množství ingrediencí. Experimentuj s indukčním vařičem, abys našel nastavení, které ti nejvíce vyhovuje.

Nastavení ohřevu	Popis
1-2	- šetrný ohřev malých množství potravin- rozpouštění čokolády, másla a potravin, které se rychle připalují- jemné vaření- pomalý ohřev
3-4	- ohřívání- rychlé vaření
5-6	- palačinky
7-8	- smažení- vaření těstovin
9-b	- smažení na vysoké teplotě- opékání- přivedení polévky k varu- vaření vody

Vážení zákazníci,

Prajeme vám spokojnost' a št'astie s výberom odsávača pár od našej spoločnosti.

Pred akýmkol'vek čistením alebo údržbou odpojte odsávač pár od napájania vytiahnutím zástrčky zo zásuvky alebo vypnutím hlavného vypínača.

Tento spotrebič je označený v súlade so smernicou EÚ 2012/19/EÚ o odpade z elektrických a elektronických zariadení (WEEE).

Použitie potrubia s menším priemerom zníži sací výkon a výrazne zvýši hluk odsávača. V opačnom prípade výrobca nezodpovedá za sací výkon alebo hladinu hluku inštalovaného produktu.

! Materiál kábla musí zodpovedat' platným normám.

Elektrické pripojenie

Ak je kábel poškodený, je potrebné ho vymenit.

Údržba

3. Ovládací panel – Digestor

Automatický režim: Ak spustíte odsávač pár, keď je varná zóna aktívna, odsávač pár sa spustí automaticky. Zmenou vykurovacieho výkonu meníme aj výkon odsávača pár. Tlač

Zapnutie/vypnutie 🚗 odsávača pár, potom tlačidlo 📐 na spustenie automatického režimu.

Časovač (digestor) - na aktiváciu časovača musíte:

4. Ovládací panel – Indukčná doska

Podržaním ikony aktivujete zámok. Opätovným podržaním ju deaktivujete. Informáciou pre užívatel'ov o zapnutom zámku je svietiaca dióda●vedl'a ikony 📁.

D Pauza (Stop & Go) - táto funkcia umožňuje pozastavit'/obnovit' akúkol'vek aktivnu funkciu a znížit' výkon varenia na nulu. Aktivujte stlačením tlačidla D . Ak chcete pauzu deaktivovať, znova stlačte tlačidlo pauzy.

Zobrazenie chybových kódov

- Uistite sa, že zariadenie je vetrané v súlade s pokynmi výrobcu.

- Nenechávaite prázdne panvice na varnei doske.

Ked' chcete nádobu premiestnit', zdvihnite ju, aby ste zabránili poškriabaniu sklenenej dosky trením.

POZOR!

• To neznamená poruchu, pretože ventilátor chráni elektronické zariadenie pred prehriatím.
• Ventilátor sa automaticky zastaví.

Automatické ovládanie varenia nefunguje:

• Varná zóna je stále teplá [H].
• Maximálna úroveň výkonu [9] je povolená.
• Úroveň výkonu sa zapínala tlačidlom [-].

Odsávač pár neodstraňuje dobre výpary z varenia.

Oficiální distributor pro Českou republiku:

ELMAX STORE a.s.

Topolová 777/2, 735 42 Těrlicko,

Česká republika

[e-mail]

Záruční a pozáruční servis:

tel.: [phone]

email: [e-mail]

Prodej náhradních dílů:

tel: [phone]

email: [e-mail]

email: [e-mail]
