IDV5760 - Sporák Concept - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma IDV5760 Concept ve formátu PDF.
| Typ | Vestavná indukční varná deska |
| Model | IDV5760 |
| Značka | Concept |
| Napětí | 220–240 V ~ 50/60 Hz |
| Max. příkon | 7 400 W |
| Počet varných zón | 4 kruhové + 2 flexi zóny |
| Průměr kruhových zón | 4 × ø 180 mm |
| Rozměry flexi zón | 2 × 386 × 180 mm |
| Výkon zón (kruhové) | 1 800/2 000 W na zónu |
| Výkon zón (flexi) | 3 000/3 600 W na zónu |
| Vnější rozměry (Š × H × V) | 590 × 520 × 62 mm |
| Instalační rozměry (Š × H × V) | 560 × 490 × 58 mm |
| Hmotnost | 8.4 kg |
| Typ ovládání | Touch slider a tlačítka |
| Úrovně výkonu | 9 úrovní |
| Funkce PowerBoost | Ano, dočasný maximální výkon na 5 minut |
| Dětská pojistka | Ano |
| Časovač | 1–99 minut |
| Indikátor zbytkového tepla | Ano (symbol H) |
| Automatické vypnutí | Ano (2/4/8 hodin podle úrovně výkonu) |
| Detekce nádobí | Kompatibilní s magnetickou indukcí |
| Typ instalace | Vestavná, zapuštěná montáž |
| Připojení k síti | 3žilový kabel (230 V) nebo 4žilový kabel (400 V) |
| Údržba | Čistěte čističem na keramické sklo; nepoužívejte abrazivní prostředky |
| Bezpečnostní certifikace | EU WEEE, CE vyhovující |
Často kladené otázky - IDV5760 Concept
Dotazy uživatelů ohledně IDV5760 Concept
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sporák ve formátu PDF zdarma! Najděte svůj návod IDV5760 - Concept a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IDV5760 značky Concept.
NÁVOD K OBSLUZE IDV5760 Concept
Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s našim výrobkem spokojení po celou dobu jeho používání.
Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.
OBSAH
Poděkování
Technické parametry
Důležitá upozornění
Popis výrobku
Popis ovládacího panelu
Vaření s indukci
Tipy k vaření
Rady a tipy k úspoře energie
Návod k obsluze
Pokročilé funkce spotřebiče
Čistění a údržba
Instalace spotřebiče
Řešení potíží
Chybové hlášení
Ochrana životního prostředí
TECHNICKÉ PARAMETRY
| Napětí 220–240 V ~ 50/60 Hz | |
| Max. příkon 7 400 W | |
| Průměr a příkon levé přední varné zóny ø 180 mm, 1 800/2 000 W | |
| Průměr a příkon levé zadní varné zóny ø 180 mm, 1 900/2 000 W | |
| Průměr a příkon pravé zadní varné zóny ø 180 mm, 1 900/2 000 W | |
| Průměr a příkon pravé přední varné zóny ø 180 mm, 1 800/2 000 W | |
| Průměr a příkon levé flexi zóny ø 386 x 180 mm, 3 000/3 600 W | |
| Průměr a příkon pravé flexi zóny ø 386 x 180 mm, 3 000/3 600 W | |
| Vnější rozměry (š x h x v) 590 x 520 x 62 mm | |
| Rozměry pro instalaci (š x h x v) 560 x 490 x 58 mm | |
| Hmotnost 8,4 kg | |
Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.
concept
concept
DŮLEŽITÁ UPOZORNĚNÍ
Při dodání indukční desky
- Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
- POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
- Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se obratte na dodavatele.
- Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
- Obalový materiál uchovejte mimo dosah dětí, nebo rádně zlikvidujte.
- Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobře větraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návody.
Při instalaci
- Spotřebič je určený k zabudování do výřezu v pracovní desce kuchyňského nábytku.
- Těsnění, které je nalepené na okrajích varné desky, zabraňuje zatékání kapalin pod varnou desku.
- Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
- Pří instalaci musí být spotřebič odpojen od elektrické sítě.
- Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štitku spotřebiče. Používejte pouze přívod elektrického napětí s uzemněním.
- Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:
- Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.
- Spotřebiče používané v zemědělství.
-
Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
-
Spotřebiče používané v podnicích zajištujících nocleh se snídání.
- Přívodní kabelý jiných elektrospotřebičů se nesmějí dotýkat horkých varných zón. Může se poškodit jak izolace kabelů, tak i samotná varná deska.
- Nedotýkejte se horkých varných zón. Nebezpečí popálení!
- Ukazatel zbytkového tepla „H“ zobrazuje, že jsou varné zóny ještě horké. Ke spotřebiči nepouštějte děti. Hrozí nebezpečí popálení!
- Nedotýkejte se horkých povrchů během použití, nebo krátce po použití spotřebiče.
- Nesahejte na spotřebič vlhkýma, nebo mokrýma rukama.
- Nepoužívejte spotřebič, pokud přijde do kontaktu s vodou.
- Pokud se pod spotřebičem nachází zásuvka, nesmějí se v ní uchovávat žádné hliníkové fólie, vznětlivé, nebo hořlavé předměty (např. spreje). Hrozí nebezpečí požáru nebo výbuchu!
- Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.
• Děti si nesmí hrát se spotřebičem. - Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
- Nedovolte, aby byl spotřebič používán jako hračka.
- Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem, nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
• V případě poruchy vypněte spotřebič a příslušný jistič. - Neponořujte prívodní kabel do vody ani do jiné kapaliny.
- Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
- Nezapínejte poškozený spotřebič.
- Není-li spotřebič používán, dbejte na to, aby všechny jeho ovládací prvky byly vypnuté.
- Nepoužívejte varné nádoby s prohnutým dnem, nebo s menším průměrem dna než je doporučeno. Snížovala by se tím tak účinnost vaření.
CZ
concept
concept
CZ
- Pokud se mezi dnem nádoby a varnou zónou nachází voda, může vzniknout tlak páry a varná nádoba by mohla tlakem páry nadskočit do výšky. POZÓR! Hrozí nebezpečí poranění!
• Dbejte na to, aby varné zóny a dna nádob byly suché.
- Nepoužívejte nádobí s oprýskaným smaltem. V místě poškození smaltu vzniká vysoká teplota, která bodově ohřívá varnou desku. Hrozí poškození varné desky!
- Nestavte horké varné nádoby na ovládací panel, nebo na okraj spotřebiče. Mohlo by dojít k jeho poškození.
- Na spotřebiči nikdy nepoužívejte varné nádoby z plastu, nebo z hliníkové fólie.
- Na spotřebič neodkládejte hořlavé předměty. Hrozí nebezpečí požáru!
- Na spotřebič neodkládejte žádné kovové předměty. V případě, že by došlo k nechtěnému zapnutí spotřebiče, mohly by se tyto předměty velmi rychle zahřát a způsobit popálení!
- Nepoužívejte spotřebič jako pracovní plochu, nebo jako odkládací prostor!
- Údržujte spotřebič v čistotě. Zbytky jídla by se mohly při provozu vznítit a způsobit požár!
- V průběhů vaření se mohou pokrmy, jako polévky, omáčky nebo nápoje zahřát velmi rychle a přetéci. Proto doporučujeme vařit tyto druhy pokrůmů opatrně, zvolit pro ně správné nastavení a míchat je v průběhu celé doby vaření.
- Pří fritování nebo smažení pokrmů mějte tyto pokrmy stále pod dohledem. Pří přehřátí oleje hrozí nebezpečí požáru!
- Tuk, nebo olej nikdy nezahřívejte bez dozoru. Přehřátý olej, nebo tuk se může rychle vznítit. Hrozí nebezpečí požáru!
- Kdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned přikryjte pokličkou nebo talířem. Spotřebič vypněte a nádobu na něm nechte vychladnout.
- Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
- Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotrebované, případně má jiné defekty.
- Na čištění nepoužívejte korozivní čistící prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.
- Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.
POZOR!
- Tento spotřebič odpovídá směrnici o bezpečnosti a elektromagnetické kompatibilitě, přesto by se neměly v dosahu spotřebiče pohybovat osoby s kardiostimulátorem. K nesprávné funkci by mohlo docházet také u dalších přístrojů, jako jsou např. naslouchátka.
- Pokud je spotřebič zapnutý, nepřibližujte k němu magneticky citlivé předměty (kreditní karty, USB flešky, pevné disky apod.).
Případné závady
- Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
- Při opravách a zásazích musí být spotřebič odpojen od elektrické sitě. Vypněte příslušný jistič.
- Pokud dojde k poškození přívodního kabelu, obraťte se na autorizovaný servis.
Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako zaruční.
CZ
concept
concept
CZ
POPIS VÝROBKU
- Levá zadní varná zóna (ø 180 mm)
- Levá přední varná zóna (ø 180 mm)
- Pravá zadní varná zóna (ø 180 mm)
- Pravá přední varná zóna (ø 180 mm)
- Flexi zóna pravá (386 x 180 mm)
- Flexi zóna levá (386 x 180 mm)
- Skleněná deska
- Ovládací panel
- Symbol nastavení stupně výkonu varých zón nebo nastavení časovače (slider)
- Výběr části varných zón
- Tlačitko pro zapnuti flexy zóny
- Tlačitko aktivace/deaktivace dětského zámku
- Tlačitko zapnuti/vypnuti
- Tlačitko časovače
- Tlačitko funkce POWERBOOST
VAŘENÍ S INDUKCÍ
Co znamená vaření s indukcí?
Vaření s indukci je založené na zcela odlišném principu než obvyklé způsoby ohřevu. Teplo se indukci vytváří přímo ve varné nádobě, přičemž varná zóna zůstává studená. Ve srovnání s jinými metodami ohřevu má tento způsob řadu výhod:
- Úspora času při vaření a pečení
Neohřivá se sklokeramická deska, ale přímo varná nádoba. Nedochází k velkým tepelným ztrátám a účinnost je tedy vyšší než při jiných metodách ohřevu.
- Úspora energie
Je prokázano, že pri varení s indukci se spotřebuje měne elektrické energie než pri jiných metodách varení.
- Kontrolovaný prívod tepla a více bezpečnosti
Varná deska předává teplo nebo přerušuje jeho přivod bezprostředně po nastavení výkonu. Jakmile varnou nádobu sejmete z varné desky, ohřev se přeruší, aniž byste varnou zónu předem vypinali. Po ukončení vaření je na sklokeramiké desce jen zbytkové teplo vycházející z varné nádoby. Přesto nedoporučujeme ponechávat na desce jakékoliv předměty bez dozoru.
Poznámka:
Aby se zamezilo nechtěnému ohřevu, např. při položení kovových nástrojů na varnou desku, systém se aktivuje až při určité velikosti dna nádobí.
TIPY K VAŘENÍ
Nastavení výkonových stupňů, které jsou popsány niže, jsou pouze příklady. Presné nastavení výkonových stupňů pro vaření závisí na několika faktorech včetně použitěho nádobi a množství potravin, které vaříte. S indukční deskou experimentujte a postupně zjistěte, které nastavení výkonových stupňů Vám vyhovuji nejvice.
Příklady nastavení výkonových stupňů:
• Udržování kapalin v mimém varu,
- Mirný a pomalý ohřev bez nebezpečí prípálení,
- Rozpuštění másla, čokolády atd.,
- Rozmrazováni,
• Vareni malého množství kapaliny.
- Intenzivni vařeni,
• Udržováni varu větsího množství kapaliny,
• Dušení pokrmů.
- Připravu pokrmů vyžadující rychlý ohřev a vysokou teplotu (např. bífteky, řizky, smažení brambor apod.),
- Privedení vody, nebo polévky k bodu varu,
- Rozehrátí pokrmů před prepnutím na nižší stupeň.
8
g
concept
concept
RADY A TIPY K ÚSPOŘE ENERGIE
Vaření indukcí využívá magnetické vlastnosti materiálu ke generování tepla. Nádoby proto musí obsahovat železo. Na dně hrnců, nebo pánviček vyhledejte symbol pro indukční vaření (Obr. 1), případně přiložením magnetu zkontrolujte, zda je nádoba magnetická (Obr. 2).
Obr.1 Obr.2
Pokud nemáte možnost zkontrolovat dna hmců a pánviček magnetem:
- Do nádoby, kterou chcete zkontrolovat, nalijte trochu vody.
- V prípadě, že na ovládacím panelu u příslusné varné zóny neblika symbol „U“ a voda v nádobě je ohrívána, je nádoba pro indukční vaření vhodná.
Nádoby, které jsou vyrobené z následujících materiálů, nejsou pro indukční vaření vhodné:
• čistá nerezová ocel.
- hliník nebo měd.
- bez magnetického podkladu,
- sklo, dřevo, kamenina,
- porcelán, keramika atd.
- Nepouživejte varné nádobí s prohnutým dnem (Obr. 3), snižuje se tím účinnost a prodlužuje se doba vaření.
- Na každou vamou zónu použivejte správnou velikost varné nádoby. Průměr dna hmců a pánví by měl odpovidat velikosti varné zóny (Obr. 4).
Obr.4
- Na malé množství pokrnu použivejte malý hmec. Velký a jen zčásti naplněný hmec vyžaduje hodně energie.
- Hmce i pánve zakryvejte vždy vhodnou poklickou. Při vaření bez poklicky spotřebujete mnohem více energie
- Varte pokrmy s malým množstvim vody nebo tuku. Ušetřite tak energii. Pri vaření zeleniny zústanou uchovány vitamíny a minerálni látky.
- Na začatku vařeni nastavte varnou zónu na nejvyšší stupen výkonu a po zahráti výkon varné zóny snížte.
Příklady možných poškození
- Drsná dna hrnců a pánví mohou varnou desku poškrábat. Kontrolujte proto dna varných nádob. Hrnce nebo pánve, které mají drsná dna, na varné desce nepřesouvejte, ale nadzvedněte je a následně umístěte na nové místo (Obr. 5). Zabráníte tím poškrábání varné desky.
Obr. 5
- Sůl, cukr a zma písku (např. od čištění zeleniny) mohou varnou desku poškrábat. Nepoužívejte vamou desku jako pracovní plochu nebo odkládaci prostorí
- Cukr a pokrmy s vysokým obsahem cukru poškozuji při kontaktu vamou desku. Překypělé pokrmy tohoto druhu ihned odstranujte škrabkou na sklo.
POZOR! Škrabka na sklo je ostrá a může dojít k poranění!
- Následující poskození neovlivňují funkčnost ani výkon varné desky.
Skvrny
Připečené zbytky cukru nebo pokrmů s vysokým obsahem cukru.
Zbarvení
Kovové lesklá zbarvení vzniklá použitím nevhodných čisticích prostředků nebo oděrem dna varných nádob.
Škrábance
Škrábance způsobené zmky soli, cukru nebo pisku, prípadné drsnými dny nádob.
Opotřebení dekoru
Opotřebení způsobená použitím nevhodných čisticích prostředků.
- Tato poškození vznikla nevhodnou údržbou varné desky, a tudíž se na né nevztahuje záruka. Nejedná se o technické problémy spotřebice.
CZ
concept
concept
CZ
NÁVOD K OBSLUZE
- Na varné desce jsou vyznačena místa – elektrické varné zóny, která jsou určená pouze pro vaření. Průměry varných zón jsou odvozeny z obvyklých rozměrů varných nádob.
- Vyhřivaná je jen plocha uvnitř vyznačeného průměru varných zón, ostatní plochy zůstávají relativné chladné a mohou se využít jako odstavné plochy.
- Přehřátí varné zóny pod sklokeramickou deskou zamezuje teplotní senzor.
- Svitící symbol „H“, který se může objevit na pozíci ukazatele nastaveného výkonu varné zóny, signalizuje zvýšenou teplotu povrchu varné zóny po vypnutí (zbytkové teplo). Symbol zhasne jakmile dojde k ochlazení varné zóny, kdy již nehrozi nebezpeči popálení.
- Příkony varných zón je možné regulovat v rozsahu 9-tí stupňů, které jsou nastavovány příslušnými dotykovými tlačitky na ovládacím panelu. Pri každém stisknuti tlačitka se ozve pípnuti. Reakce na stisknuti tlačitka je 1 vteřina. Po tuto dobu je nutné mit prst na příslušném tlačitku.
Poznámka:
- Dotykové ovládání je aktivováno priložením prstu na príslušné tlačitko na sklokeramické desce.
- Pro ovládání dotykových tlačítek použijte celé bříško prstu, ne pouze jeho špičku (Obr. 6).
- Ovládací panel udržujte v čistotě a suchu. I malé množství vody na ovládacím panelu může způsobit obtižnější ovládání tlacitek. Žádně předměty nepokládejte na ovládací panel varné desky.
- Dotykové ovládání nereaguje na tmavé matné barvy (pro ovládání nepoužívejte černé rukavice).
- Dbejte na to, aby nedoslo k nechténému zapnutí spotřebiče. Hrozi nebezpečí popáleni!
Před prvním použitím
Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrít vlhkým hadřikem.
Zapnutí varné desky
Stisknutím a podržením tlačitka pro zapnutí/vypnutí (5) po dobu 3 sekund varnou desku zapnete.
Zapnutí varné zóny
- Stiskem symbolu pro vyběr varně zóny (2j) ji aktivujete. Na displeji varných zón bilká, 0° u zvolené varně zóny.
- Nastuve požadovaný výkonový stupeň stiskem nebo tahem prstu po slideru (1) na hodnotu a 1 až 9y. Levý kraj tohoto symbolu znamená vypnutí varně zóny (0), pravý kraj tohoto symbolu znamena maximální výkon (9). Neprovedete lii nastavený výkonového stupné do 5-ti vtefin, vrátí se varná deska do režimu volby varně zóny a pokud neprovedete další volbu do 1 minuty, dojde k automatickému vypnutí varně desky.
Poznámka:
- Požadovaný stupeň výkonu varné zóny můžete měnit kdykoli během průběhu vařeni.
- Nenastavite-li žádný požadovaný stupeň výkonu do 1 minuty od zapnuti indukční desky, indukční deska se automaticky vypne.
- V prípadě, že na displeji ovládaciho panelu sviti symbol „U“ znamená to, že je průměr dna nádoby přilis malý, nebo nádoba, kterou používáte není vhodná pro indukční vaření. Zkontrolujte dno nádoby, zda je nádoba vhodná pro indukční vaření.
- Pro vařeni použijte menší varnou zónu, nebo varnou nádobu s většim průměrem dna, přip. použijte nádobu, která je vhodná pro indukční vařeni.
Vypnutí varné zóny
- Stiskem symbolu pro výběr varné zóny (2) ji aktivujete (bliká čislice zvolené zóny)
- Stiskem nebo tahem prstu po slideru (1) postupně nastavte výkon na hodnotu 1-9.
- Po vypnutí varné zóny může displej příslušné zóny zobražovat symbol „H“ (hot), který upozorňuje na to, že tato zóna je horká a že hrozi nebezpeči popalení. Toto zbytkové teplo je možné využit.
Poznámka:
- Po vypnutí varné zóny se může na displeji zobrazit symbol „H“, který upozorňuje na to, že je použitá zóna ještě horká a hrozí nebezpečí popálení.
- Symbol „H“ zmizí, jakmile se povrch použité varné zóny ochladí na bezpečnou teplotu (není horká na dotyk).
• V prípadě, že na displeji sviti symbol „H“, je možné toto zbytkové teplo využit např. k ohřáti další nádoby na vaření.
Vypnutí varné desky
• Stisknutím tlačítka pro zapnutí/vypnutí (5) indukční desku vypnete. Všechna nastavení budou vynulována.
- Po vypnuti indukční desky se může na displeji zobrazit symbol „H“, který upozorňuje na to, že jsou ještě některé varné zóny horké a hrozí nebezpečí popálení! Nedotýkejte se těchto varných zón!
Poznámka:
- Pokud budou všechny varné zóny vypnuté a do 1 minuty nedojde kžádnému dotyku na ovládacím panelu, indukční deska se automaticky vypne.
- Automatické vypnuti (doba vaření) na jednotlivých varných zónách je z bezpečnostních důvodů omezena na 8 hodin (pří nastaveném stupní výkonu 1-3), 4 hodiny (pří nastaveném stupní výkonu 4-6) nebo 2 hodiny (pří nastaveném stupní výkonu 7-9).
- K automatickému vypnutí indukční desky dojde i v případě, kdy jakákoliv varná zóna ani po 2 minutách nedetekuje žádnou varnou nádobu.
POKROČILÉ FUNKCE SPOTŘEBIČE
Funkce POWERBOOST
Pomocí této funkce můžete zahrát pokrmy ještě rychleji než při nastavení nejvyššího výkonu varně desky. Funkce Powerboost zvýši krátkodobě výkon nejvyššího varného stupné vybraně varné zóny.
Aktivaci této funkce provedte následovné:
- Stiskem symbolu pro výběr varné zóny (2) ji aktivujete (bliká číslice zvolené zóny).
- Stiskem symbolu Powerboost (7) zapnete funkci Powerboost. Na displeji se zobrazi pismeno „b”.
- Funkce Powerboost se automaticky deaktivuje po uplynuti 5-ti minut, pokud není dríve ručné deaktivována.
Deaktivaci této funkce provedte následovné:
- Stiskem symbolu pro výběr varné zóny (2) jí aktivujete (bliká čislice zvolené zóny).
- Stiskem symbolu Powerboost (7) nebo stiskem/tahem prstu po slideru deaktivujete funkci Powerboost. Na displeji zmizi písmenko „b”. Funkce POWERBOOST je tak deaktivována.
Pozn.: Funkce Powerboost sniží výkonový stupeň na jiných varných zónách, aby se zabránilo výkonovému přetížení varné desky
Poznámka:
- Funkci POWERBOOST je možné použit na jakékoliv varné zóně.
- Pokud do 5 minut od aktivace funkce POWERBOOST nedojde k zádné změně výkonu zvolené varné zóny, varná zóna bude nastavena na výkonový stupeň, na kterém byla nastavena před aktivací funkce POWERBOOST.
- V prípadě, že byla před aktivací funkce POWERBOOST hodnota výkonového stupně zvolené varné zóny nastavena na „0“, dojde po 5 minutách nečinnosti k nastavení výkonu varné zóny na „9“.
Funkce dětský zámek
Tato funkce zabráni nechténému provozu varné desky. Postupujte následovné:
a. Uzamknutí
Stisknéte symbol pro aktivaci/deaktivaci dětského zámku (4). Na displeji začne blikat symbol „Lo“ (lock =
zamknuto).
Ovládaci panel varné desky je uzamčen kromě symbolu ZAPNUTÍ/VYPNUTÍ (5).
b. Odemknuti
Stiskněte a držte symbol pro aktivaci/deaktivaci dětského zámku (4), dokud se neozve pijnuti. Symbol „Lo“
zhasne.
CZ
concept
concept
CZ
Poznámka:
- Pokud dojde k vypnutí indukční desky během doby, kdy je funkce dětského zámku aktivována, uzamknutí ovládacího panelu je aktivní i po vypnutí indukční desky. V tomto případě je po zapnutí indukční desky dětský zámek aktivován a na displeji je zobrazen symbol „Lo“ (Lock = zamknuto).
- Pro odemknuti ovládacího panelu stiskněte a podržte tlačitko pro aktivaci/deaktivaci dětského zámku (4) dokud se neozve zvukový signál. Z displeje zmizí symbol „Lo“ a ovládací panel je opět funkční.
Nastavení času vaření (funkce minutky)
Tuto funkcí lze nastavit pouze v případě, kdy nebyla pro vaření vybrána varná zóna.
- Během vaření stiskněte symbol nastavení časovače, bliká údaj „10“.
- Stiskem nebo tahem prstu po slideru (1) postupné nastavte čas na hodnotu 1-99 Po prvním stisku nastavení časovače nastavte jednotlivé minuty, po druhém stisku nastavte desitky minut.
- Funkce minutky se po několika vteřinách spustí.
- Po uplynuti nastaveného doby se ozve zvukový signál, který vypnete stiskem libovolného symbolu.
Pozn.: Funkci minutky deaktivujete tak, že nastavíte časovač na hodnotu „00“. Vypnete-li varmou desku ručně před uplynutim doby minutky, vynuluje se nastavení časovače zpožděného vypnuti.
Funkce zpožděného vypnutí varné zóny
Funkci opozděného vypnutí, je možné použit pro všechny varné zóny indukční desky. Pro každou varnou zónu je možné nastavit jiný čas opozděného vypnutí.
- Stiskem symbolu pro výběr varné zóny (2) ji aktivujete. Na příslušném displeji varné zóny bliká zobrazený výkonový stupeň.
- Stiskněte symbol nastavení časovače zpožděného vypnutí. Stiskem nebo tahem prstu po slideru (1) postupně nastavte čas na hodnotu 1–99 Po prvnim stisku symbolu nastavení časovače nastavte jednotlivé minuty, po druhém stisku nastavte desítky minut.
- Funkce zpožděného vypnutí se po několika vteřinách spustí (na displeji časovače svití zbývající čas a u zvolené varné zóny sviti tečka).
- Po uplynutí nastavené doby se ozve zvukový signál.
Pozn.: Funkci zpožděného vypnuti lze nastavit pouze na jednu zvolenou varnou zónu. Funkci zpožděného vypnuti deaktivujete tak, že nastavite časovač na hodnotu „00“. Vypnete-li varnou zónu ručně před uplynutím doby zpožděného vypnuti, vynuluje se nastavení časovače zpožděného vypnuti.
Funkce opožděného vypnutí více varných zón
Pro nastaveni opožděného vypnutí pro více vamých zón se postupuje stejným způsobem jako pro nastaveni opožděného vypnutí jedné varné zóny.
Zobrazený čas na displeji je čas varné desky, která má u čislice výkonu tečku.
Poznámka:
- V prípadě, že bylo opožděné vypnuti nastavené pouze pro jednu varnou zónu, bude po uplynuti nastaveného času opožděného vypnuti vypnuta pouze ta varná zóna, pro kterou bylo opožděné vypnuti nastaveno. Ostatní varné zóny zústanou zapnuté, pokud pro ně nebylo opožděné vypnuti nastaveno.
- Opoždéné vypnutí lze nastavit na maximální dobu 99 minut.
ČISTĚNÍ A ÚDRŽBA
Sklo varně desky se mimo varných zón nezahrívá, tudíž by se na těchto mistech nemély připálit žádné zbytky pokrmů. S čistěním varně desky tedy nemusite čekat až na její úplně vychladnutí.
K čistění varné desky v žádném případé nepoužívejte vysokotlaké, nebo parni čističe, může dojit k poskozenil
- Varnou desku ošetrujte pouze prostředkem, který je určen pro sklokeramický povrch.
V prípade větších nečistot naneste na varnou desku čistici prostředek odpuzující nečistoty, díky němuž dojde k usnadnění čištění povrchu varné desky. -
Pri čistění používejte pouze čistici prostředky, které jsou vhodné pro sklokeramický povrch.
-
Pří čistění v žádném případě nepoužívejte: drsné houbičky, abrazivní prostředky nebo agresivní čistící prostředky (spreje na čistění pečicích trub) a odstraňovače skvrn.
- Udržujte ovládací panel v čistotě! Dbejte na to, aby byl ovládací panel vždy čistý a suchý.
• Zbytky pokrmú a vody negativně ovlivňují funkci ovládacího panelu a ovládací panel nemusí být plně funkční.
• Varnou desku čistěte po každém vaření, aby se zbytky pokrmů při dalšim vaření nepřípekly. - Vlažnou varnou desku vyčistěte člistícím prostředkem a papírovou utěrkou. Následně otfete varnou desku vlhkým hadříkem a měkkým hadříkem vytřete do sucha.
- Pokud by byla varná deska příliš horká, mohly by se na ní objevit skvrny.
- Nikdy na varné desce nenechávejte zbytky čisticího prostředku, které by mohly sklo zbarvit.
• Kovové lesklá zbarvení se objevuji po použiti nevhodných čisticích prostředků, nebo oděrem dna varných nádob. - Toto zbarvení se odstraňuje velmi těžko. Pro čistění použivejte pouze čistící prostředky, které jsou vhodné pro sklokeramický povrch.
- Případné připečené zbytky pokímů, nebo vrstvu mastnoty odstraňte škrabkou na sklo.
• Varnou desku čistěte pouze ostriim škrabky. Držákem škrabky byste mohli její povrch poškrábat.
• POZORI Škrabka je velmi ostrál Hrozi nebezpeči poraněnil Poškozené ostri ihned vyměnte. - Po čištění škrabku zajistěte a uschovejte mimo dosah děti.
INSTALACE SPOTŘEBIČE
- Na závady způsobené nesprávnou instalací se nevztahuje záruka.
- Odpovednost za instalaci spotřebíce má kupující, ne výrobce.
- Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvíratech a věcech v důsledku nespravné instalace.
- Umistění spotřebiče do vhodného nábytku zajisti jeho správnou funkci.
- Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry podle Obr. 7.
- Kuchyňský nábytek musí být vyroben z tepelně odolného materiálu odolávajícím teplotám nejméně 120 °C. Materialy a použitá lepidla musi odolávat oteplení spotrebiče odpovídající normě ČSN EN 60335-2-6. Materialy a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.
concept
concept
CZ
Při instalaci spotřebiče dodržujte následující postup:
- Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
- Požadované rozměry pro výřez v pracovní desce o minimální tlouštce 38 – 40mm, která musí být z tepelně odolného materiálu, jsou vyobrazeny na Obr. 7.
- Po stranách varné desky nechte minimálné 50 mm mezeru od okolních předmětů a skřiněk. Za varnou deskou popechte také minimálné 50 mm mezeru
- Nad varnou desku doporučujeme instalovat odsavač par. Minimálni vzdálenost odsavače par nad varnou deskou by méla být 550 mm.
- V prípadé, že nad varnou deskou bude pouze samostatná skřínka bez odsavače par, minimální vzdálenost skřínky nad varnou deskou by měla být 760 mm (Obr. 8).
- Z důvodu účinné cirkulace vzduchu musí být spotřebič umisten podle rozměrů na Obr. 8 a skrinka musí být konstruována tak, aby do její spodní části mohl proudit vzduch. Pod varnou deskou musí být mezera minimálně 50 mm a zadní stěnou skrinky musí být mezera minimálně 20 mm (Obr. 8).
- Pokud je pod varnou deskou umistén spotřebic, musi být mezi těmito dvěma spotřebiči mezera alespoň 50 mm.
- Pokud je varná deska umístěna nad kuchyňskou zásuvkou, musí být mezi obsahem kuchyňské zásuvky a vamou deskou dodržena minimální vzdálenost 50 mm.
- Varnou desku nasuňte na kraj pracovní desky a prostríčte přívodní kabel skrz pracovní desku sklínky tak, aby byla po instalaci přístupná její svorkovnice.
- Opatmě umístěte varnou desku do výřezu v pracovní desce. Dbejte, aby nedošlo ke skřípnutí přívodního kabelu.
- Ve spodní částí sklokeramické desky je těsnění proti zatékání kapalin. Po umístění varné desky do výlezu v pracovní desce, by neměla být mezera mezi hranou pracovní desky a varnou deskou menší než 3 mm (Obr. 9).
- V požadované poloze zajistěte zespodu varnou desku k pracovní desce přichytkami (Obr. 10), které jsou součástí balení.
- Připojte přívodní kabel do svorkovnice a následně zapněte příslušný jistič.


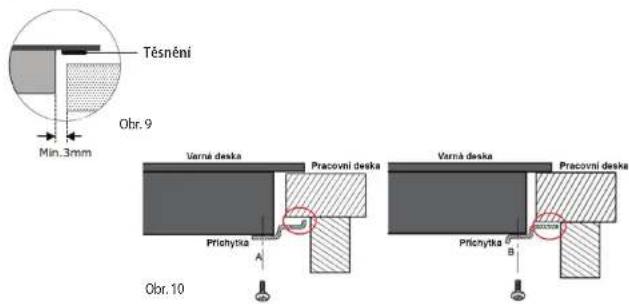

Těsnění Obr. 9 Min.3mm Varná deska Pracovní deska Příchnýtka A Obr. 10 Varná deska Pracovní deska Příchnýtka B Obr. 10Demontáz
Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:
- Vypněte jistič a odpojte přívodní kabel od svorkovnice.
- Uvolněte upevňovací přichytky.
- Vyjměte varnou desku a opatmě vytáhněte prívodní kabel.
Připojení do elektrické sítě
- Připojeni spotřebiče může provádět pouze kvalifikovaný odborník!
- Pokud je spotřebič prípojen prímo do elektrické sitě, musi být jistěný jističem, který odpovídá proudovému jistění na typovém štítku spotřebiče.
- Ověrte, zda připojované napěti a proudové jištění odpovídá výkonovým hodnotám na typovém štitku spotřebiče. Zejména u jednofázového připojení (230 V) by mohlo dojít k přetížení instalovaného elektrického obvodu.
- V prípadě připojení varné desky do elektrické sitě jednofázové (viz Zapojení svorkovnice spotřebiče) nelze využit všechny varné zóny na maximální výkon. Varná deska automaticky snížuje příkon jednotlivých varných zón, aby nedošlo k výkonovému pretižení příslušného jističe.
- Pro pripojeni do elektrické sitě doporučujeme použit samostatné jištěný elektricky obvod.
- Použivejte pouze rozvody elektrického napětí s ochranným vodičem PE.
- Nepouživejte rozbočovací zástrčky, konektory ani prodlužovaci kabely. Mohly by způsobit nebezpeči požaru z přehřátl.
- Svorkovnice prívodního kabelu nebo príslušný jistič spotřebíce musi být volně prístupný i po jeho instalaci.
- Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodné sítě.
- Výrobce nenese odpovědnost za poškození osob nebo věci v důsledku chybejícího nebo špatného ochranného spojení.
- Privodni kabel musí být umistěn tak, aby se nedostal do kontaktu s horkými částmi spotřebice a aby nebyl deformován a nadměrně ohýbán.
- V prípadě odpojení varné desky od elektrické sitě dojde k vynulováni všech nastavených parametrů a k uzamčení ovládání varné desky.
Zapojeni svorkovnice spotřebiče
- Varná deska je již z výroby opatřena přivodním kabelem. V připadě, že by byla z důvodu poškození přivodního kabelu nutná jeho výměna, na Obr. 11 nebo na Obr. 12 je vyobrazené zapojení svorkovnice.
- Privodni kabel musi být vyměnen za kabel stejného typu s odpovídajícim průřezem vodičů.
- Po pripojení nového prívodniho kabelu do svorkovnice, zajistěte kabel proti vytrhnutí ze svorkovnice.
- Pro instalaci spotřebiče do výřezu v pracovní desce a následněmu připojení do elektrické sítě, postupujte stejným způsobem, jak je popsáno výše.
CZ
concept
concept
CZ
Jednofázové zapojení svorkovnice varné desky 3-žilovým prívodním kabelem (230 V)
Pro připojení použijte kabel, který bude mít minimální průřez vodičů 4 mm ^2 .
Pro připojení použijte kabel, který bude mít minimální průřez vodičů 2,5 mm ^3 .
| Popis závady Možná příčina Řešení | ||
| Při zapnutí varné desky zareaguje jístění domácí elektroinstalace | Proudové zatížení je pro domácí elektroinstalaci přilíš vysoké. | Zkontrolujte, zda přikon všech zapnutých spotřebičů nepřekračuje maximální zatížení domácí elektroinstalace. Ověřte, zda připojované a proudové jistění odpovídá výkonovým hodnotám na typovém štitku spotřebiče. |
| Po stisknutí tlačitka pro zapnutí/vypnutí varné desky se varná deska zapne, ale displej u jednotlivých varných zón nefunguje | Nefunkční elektronika napájení | Nutná výměna elektroniky napájení. Obratte se na autorizovaný servis. |
| Nefunkční elektronika ovládání | Nutná výměna elektroniky ovládání. Obratte se na autorizovaný servis. | |
| Po nastavení výkonového stupně varné zóny, varná zóna nehřeje | Prehrátí varné zóny | Teplota varné zóny je prilíš vysoká. Zkontrolujte, zda je funkční ochlazovací ventilátor, který je umístěný ve spodní částí varné desky. Pokud je ventilátor funkční, obratte se na servis. |
| Nefunkční ochlazovací ventilátor | Nutná výměna ochlazovacího ventilátoru. Obratte se na autorizovaný servis. | |
| Nefunkční elektronika napájení | Nutná výměna elektroniky napájení. Obratte se na autorizovaný servis. | |
| Varná zóna hřeje, ale displej nefunguje | Nefunkční elektronika ovládání, nebo elektronika napájení | Znovu stiskněte tlačitko pro zapnutí a vypnutí varné desky a znovu provedte nastavení na jednotlivých varných zónách. |
| Během vaření se varná deska vypne | Došlo k neúmyslnému stisknutí tlačitka pro zapnutí/vypnutí | Znovu stiskněte tlačitko pro zapnutí a vypnutí varné desky a znovu provedte nastavení na jednotlivých varných zónách. |
| Po postavení varné nádoby na varnou zónu, ukazuje displej příslušné varné zóny symbol „U” (varná zóna nehřeje) | Použité nádobí není vhodné pro indukční vafení | Ověřte, zda použité nádobí je vhodné pro indukční vaření - priložením magnetu ke dnu nádobí. |
| Menší průměr dna nádoby, než je varná zóna | Zkontrolujte, zda dno nádoby nemá menší průměr než varná zóna. | |
| Prehrátí nádoby | Nechte nádobu vychladnout. Poté položte nádobu na varnou zónu a pokračujte ve vaření. V pripade, že ani po dalším zapnutí a vypnutí varné zóny stále u varné zóny sviti na displeji symbol „U”, varnou desku zcela vypněte, vyčkejte 20 sekund a desku znovu zapněte. | |
| Nefunkční hlavní elektronika | Nutná výměna hlavní elektroniky. Obratte se na autorizovaný servis. | |
| Praskliny, nebo trhliny na sklokeramické desce | Na varnou desku byla upuštěna varná nádoba, která sklokeramickou varnou desku poškodila | Varnou desku ihned vypněte stiskem tlačitka pro zapnutí/vypnutí, nebo příslušným jističem, odpojte varnou desku od elektrické sítě. Obratte se na autorizovaný servis. |
CZ
concept
concept
CZ
Provozní zvuky spotřebiče
Technologie indukčního ohřevu je založena na určitých vlastnostech kovových materiálů, když se ocitnou pod vlivem vysokofrekvenčního vlnění. Za určitých okolností se mohou tyto vibrace projevovat slabými zvuky, které nesignalizují závadu. Jsou to např.:
| Hluboké bručení jako u transformátoru | Tento zvuk se objevuje při vaření na vysoký stupeň výkonu. Jeho příčlnou je velké množství energie, které se přenáši z varné desky na varnou nádobu. Tento zvuk zmízi nebo zeslábne, jakmile přepnete varnou zónu na nižší výkon. |
| Piskání | Tento zvuk se objevuje většinou u prázdné varné nádoby. Zmizi, jakmile nalijete do nádoby vodu, nebo do ní vložíte potraviny. |
| Vysoké piskavé tóny | Tyto zvuky se objevují hlavně u varnych nádob, které se skládaji z více vrstev různých materiálů, ve chvíli, kdy jsou v provozu na maximální topný výkon. Tento efekt nemá vliv na výsledek vaření. Toto piskání zmízi nebo zeslábne, jakmile se sníží výkon. |
| Praskání | Tento zvuk se objevuje u varnych nádob, které se skládaji z několika vrstev různých materiálů. Zvuk vyvolávají vibrace na spojovacích plochách různých vrstev. Tento zvuk zavisi na varné nádobě. Může se měnit podle množství a druhu potravin, které se v nádobě vaří. |
| Zvuk ventilátoru | Pro správný chod elektroniky je nezbytné, aby fungovala při trvale kontrolované teplotě. Proto je varná deska vybavena ventilátorem, který se podle naměřené teploty může nastavit na různé stupné výkonu. Ventilátor může být v provozu i po vypnutí varné desky, pokud je naměřená teplota stále ještě příliš vysoká. |
CHYBOVÉ HLÁŠENÍ
| Kód Popis chyby Možná příčina | |
| E1 Chyba teplotního čidla | Kontaktujte autorizovaný servisE2 Chyba teplotního čidla |
| Eb Chyba teplotního čidla | |
| E3 Vysoká teplota varně zóny Vyčkejte 15min a zkuste spotřebić znovu zapnout | |
| E4 Chyba ochraného snímače teploty | Kontaktujte autorizovaný servis |
| E5 Chyba ochraného snímače teploty | |
| E6 Vysoká teplota varně zóny | Vyčkejte 15min a zkuste spotřebić znovu zapnout,pokud nepomohlo kontaktujte autorizovanýservis |
| E7 Privodní napěti je příliš malé Zkontrolujte přívodní napěti | |
| E8 Privodní napěti je příliš vysoké Zkontrolujte přívodní napěti | |
Produktové informace dle směrnice EU 66/2014 pro domáci trh v rámci EU
| Označení modelu | IDV5760 | |
| Typ varné desky | Vestavná varná deska | |
| Počet varných zón | 4 | |
| Technologie ohřevu | Indukce | |
| Průměr kruhových varných zón (∅) | Levá přední | 18 cm |
| Levá zadní | 18 cm | |
| Pravá přední | 18 cm | |
| Pravá zadní | 18 cm | |
| Spotřeba energie varných zón (EC electric cooking) | Levá přední | 184,3 Wh/kg |
| Levá zadní | 185,9 Wh/kg | |
| Pravá přední | 184,3 Wh/kg | |
| Pravá zadní | 185,9 Wh/kg | |
| Spotřeba energie varné desky (EC electric hob) | 185,1 Wh/kg |
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
- Preferujte recyklaci obalových materiálů a starých spotřebičů.
- Krabice od spotřebiče může být dána do sběru tríděného odpadu.
- Plastové sáčky z polyetylénu (PE) odevzdejte do sbéru materiálu k recyklací.
Recyklace spotřebiče na konci jeho životnosti:
Tento spotřebič je označen v souladu s Evropskou směrnici 2012/19/EU o elektrickém odpadu a elektrických zařizenich (WEEE). Symbol na vyrobyku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvést ho do šberného místa pro recyklaci elektrického a elektronického zařizení. Zajištěním správné likvidace tohoto výrobyku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdravi, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobyku. Likvidace musi byt provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobyku zjištite u príslusného místního úřadu, služby pro likvidací domovního odpadu nebo v obchodě, kde jste výrobek zakouplí.
SK
concept
concept
SK
Podakovanie
Popis ovládacleho panela
Varenie s indukciou
Tipy na varenie
Rady a tipy na úsporu energie
Návod na obsluhu
Pokročilé funkcie spotrebiča
Čistenie a údržba
• Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.
- Spotrebiče používané v polnohospodárstve.
- Spotrebiče použivané hostami v hoteloch, moteloch a iných oblastiach.
- Spotrebiče použivané v podnikoch zaistujúcich noclah s raňajkami.
SK
concept
concept
SK
- Ľavá zadná varná zóna (ø 180 mm)
- Lavá predná varná zóna (ø 180 mm)
- Pravá zadná varná zóna (ø 180 mm)
- Pravá predná varná zóna (ø 180 mm)
- Flexí zóna pravá (386 x 180 mm)
- Flexi zóna lavá (386 x 180 mm)
- Sklenená doska
- Ovládací panel
- Symbol nastavení stupně výkonu varných zón nebo nastavenie časovača (slider)
- Výber časti varných zón
- Tlačidlo na zapnutie flexi zóny
- Tlačidlo aktiváciu/deaktiváciu detského zámku
- Tlačidlo zapnutia/vypnutia
- Tlačidlo časovača
- Tlačidlo funkcie POWERBOOST
1. Úspora času pri varení a pečení
Priklady možných poškodení
- Tieto poškodenia vznikli nevhodnou údrzbou varnej dosky, preto sa na ne nevztahuje záruka. Nejde o technické problémy spotrebiča.
NÁVOD NA OBSLUHU
- Dotykové ovládanie je aktivované priložením prsta na prislušné tlačidlo na sklokeramickej doske.
- Na ovládanie dotykových tlačidiel použite celé bruško prsta, nielen jeho špičku (Obr. 6).
- Ovládací panel udržujte v čistote a suchu. Aj malé množstvo vody na ovládacom paneli môže spôsobit t'azšie ovládanie tlačidiel. Na ovládací panel vamej dosky nepokladajte žiadne predmety.
- Dotykové ovládanie nereaguje na tmavé matné farby (na ovládanie nepouživajte čierne rukavice).
- Dbajte na to, aby nedošlo k nechcenému zapnutiu spotrebiča. Hrozi nebezpečenstvo popálenia.
Pred prvým použitím
Než uvediete nový spotrebič do činnosti, mali by ste ho z hygienických dôvodov pretrič vihkou handričkou.
Stlačením a podržaním tlačidla na zapnutie/vypnutie (5) na 3 sekundy zapnete vamú dosku.
Ak pristroj demontujete, treba dodržat správne poradie úkonov:
- Vypnite istič a odpojte privodný kábel od svorkovnice.
- Uvolnite upevnovacie prichytky.
- Vyberte varnú dosku a opatrne vytiahnite privodný kábel.
Pripojenie do elektrickej siete
Seznam servisních míst
SK
| Název | Ulice | PSČ | Město | Telefon | |
| Jindřich Valenta CONCEPT | Vysokomýtská 1800 | 565 01 | Chocen | +420 465 471 400 | servis@my-concept.cz |
Slovenská republika
| Názov | Ulica | PSC | Mesto | Telefón | |
| CONCEPT | Hurbanova | 911 01 Trenčin +421 326 583 465 | Info@my-concept.sk | ||
| Slovensko s.r.o. | 1563/23 | ||||
Polska
