IDV5760 - Sporák Concept - Bezplatný návod na obsluhu

Typ	Vstavaná indukčná varná doska
Model	IDV5760
Značka	Concept
Napätie	220–240 V ~ 50/60 Hz
Max. príkon	7 400 W
Počet varných zón	4 kruhové + 2 flexi zóny
Priemer kruhových zón	4 × ø 180 mm
Rozmery flexi zón	2 × 386 × 180 mm
Výkon zóny (kruhová)	1 800/2 000 W na zónu
Výkon zóny (flexi)	3 000/3 600 W na zónu
Vonkajšie rozmery (Š × H × V)	590 × 520 × 62 mm
Rozmery pre inštaláciu (Š × H × V)	560 × 490 × 58 mm
Hmotnosť	8.4 kg
Typ ovládania	Dotykový posúvač a tlačidlá
Úrovne výkonu	9 úrovní
Funkcia PowerBoost	Áno, dočasný max. výkon na 5 minút
Detská poistka	Áno
Časovač	1–99 minút
Indikátor zvyškového tepla	Áno (symbol H)
Automatické vypnutie	Áno (2/4/8 hodín podľa úrovne výkonu)
Detekcia riadu	Kompatibilné s magnetickou indukciou
Typ inštalácie	Vstavaná, zapustená montáž
Prípojka napájania	3-žilový (230 V) alebo 4-žilový (400 V) kábel
Údržba	Čistite čističom na keramické sklo; nepoužívajte abrazívne prostriedky
Bezpečnostné certifikáty	V súlade s EU WEEE, CE

Často kladené otázky - IDV5760 Concept

Aký typ riadu je kompatibilný s indukčnou varnou doskou Concept IDV5760?

Vhodný je iba riad s magnetickým dnom (na báze železa). Skontrolujte symbol indukcie alebo použite magnet. Nevhodné materiály zahŕňajú čistú nehrdzavejúcu oceľ, hliník, meď, sklo, keramiku a porcelán.

Ako funguje funkcia PowerBoost?

Funkcia PowerBoost dočasne zvýši výkon vybranej varnej zóny na maximum až na 5 minút. Aktivujete ju stlačením tlačidla PowerBoost (symbol 7) po výbere zóny. Automaticky sa deaktivuje po 5 minútach.

Ako aktivujem detskú poistku?

Stlačte tlačidlo detskej poistky (symbol 4). Na displeji sa zobrazí "Lo" a ovládací panel sa uzamkne okrem tlačidla ON/OFF. Na odomknutie stlačte a podržte tlačidlo detskej poistky, kým nezaznie pípnutie a "Lo" nezmizne.

Ako nastavím časovač pre varnú zónu?

Počas varenia stlačte tlačidlo časovača. Na displeji bliká "00". Prejdite prstom po posúvači na nastavenie 1–99 minút. Odpočítavanie začne po niekoľkých sekundách. Po uplynutí času zaznie alarm. Stlačením ľubovoľného tlačidla ho zastavíte.

Čo mám robiť, ak varná doska zobrazí symbol 'U'?

Symbol 'U' znamená, že riad nie je vhodný pre indukciu (napr. nesprávny materiál alebo príliš malý priemer). Skontrolujte, či má riad magnetické dno a jeho priemer zodpovedá varnej zóne. Použite vhodný riad.

Ako čistím povrch z keramického skla?

Použite špeciálny čistič na keramické sklo a mäkkú handričku alebo papierovú utierku. Na odolné nečistoty použite škrabku na sklo v ostrom uhle. Nikdy nepoužívajte abrazívne špongie ani agresívne čistiace prostriedky. Čistite po každom použití, keď je povrch vlažný.

Aké sú požiadavky na inštalačné medzery?

Nechajte aspoň 50 mm medzeru od susedných skriniek po stranách a za varnou doskou. Skrinka musí mať ventilačnú medzeru 20 mm medzi zásuvkou a zadnou stenou a 50 mm medzi zásuvkou a varnou doskou. Rozmery výrezu sú 560 × 490 mm.

Prečo varná doska počas prevádzky vydáva nezvyčajné zvuky?

Indukčná technológia môže spôsobovať zvuky ako bzučanie (pri vysokom výkone), pípanie (prázdny riad) alebo praskanie (viacvrstvový riad). Sú to normálne javy a nie sú chybou. Ventilátor môže bežať aj po vypnutí na chladenie elektroniky.

Ako pripojím varnú dosku k elektrickej sieti?

Pripojenie musí vykonať kvalifikovaná osoba. Použite 3-žilový kábel (≥4 mm²) pre 230 V jednofázové alebo 4-žilový kábel (≥2.5 mm²) pre 400 V trojfázové. Postupujte podľa schém zapojenia svorkovnice v návode. Uistite sa, že je istič prístupný.

Čo znamená symbol 'H' po vypnutí zóny?

Symbol 'H' označuje zvyškové teplo: varná zóna je stále horúca a hrozí riziko popálenia. Nedotýkajte sa. Zmizne, keď zóna vychladne na bezpečnú teplotu. Toto zvyškové teplo môžete využiť na udržanie jedla teplého.

NÁVOD NA OBSLUHU IDV5760 Concept

Indukčná doska vstavaná

a) Stupeň 1–2 je určen pro:

b) Stupeň 3–4 je určen pro:

c) Stupeň 5–6 je určen pro:

• Palačinky.

d) Stupeň 7–8 je určen pro:

• Vaření těstovin.

e) Stupeň 9 je určen pro:

Dakujeme vám, že ste sa rozhodli kupit' si výrobok značky Concept, a prajeme vám, aby ste boli s našim výrobkom spokojní po celý čas jeho používania.

Pred prvým použitím si prosim pozorne preštujujte celý návod na obsluhu a potom ho dobre odložte. Zabezpečte, aby všetcí, ktorí budú tento výrobok používal', boli oboznámení s týmto návodom..

OBSAH

Podakovanie

Technické parametre

Dôležité upozornenia

Popis výrobku

Inštalácia spotrebiča

Riešenie problémov

Hlásenia porúch

Ochrana životného prostredia

TECHNICKÉ PARAMETRE
Napätie 220-240 V ~ 50/60 Hz
Max. prikon 7 400 W
Priemer a prikon lavej prednej varnej zóny ø 180 mm, 1 800/2 000 W
Priemer a prikon lavej zadnej varnej zóny ø 180 mm, 1 900/2 000 W
Priemer a prikon pravej zadnej varnej zóny ø 180 mm, 1 900/2 000 W
Priemer a prikon pravej prednej varnej zóny ø 180 mm, 1 800/2 000 W
Priemer a prikon lavej flexi zóny ø 386 x 180 mm, 3 000/3 600 W
Priemer a prikon pravej flexi zóny ø 386 x 180 mm, 3 000/3 600 W
Vonkajšie rozmery (s x h x v) 590 x 520 x 62 mm
Rozmery pre instaláciu (s x h x v) 560 x 490 x 58 mm
Hmotnost 8,4 kg

Výrobca si vyhradzuje právo na prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

22

DÔLEŽITÉ UPOZORNENIA

Pri dodaní indukčnej dosky

• Ihned' po dodaní skontrolujte obal a spotrebič, či počas prepravy nedošlo k poškodeniu.
• POZOR! Niektoré rohy a hrany spotrebiča, ktoré budú po inštalácií zakryté, môžu byť ostré! Budťe opatrní, aby ste zabránili poraneniu!
• Ak je prístroj poškodený, nezačnite ho používať. Co najskôr sa obrátte na dodávatela.
• Pred prvým použitím odstráňte zo spotrebiča všetky obaly a marketingové materiály.
• Obalový materiál odložte mimo dosahu detí alebo zlikvidujte.
• Tento spotrebič musí byt inštalovaný v súlade s platnými predpismi a jeho použitie sa pripúšta len v dobre vetranom priestore. Pred inštalovaním a použivaním spotrebiča sa zoznamte s návodmi.

Pri inštalácii

• Spotrebič je určený na zabudovanie do výrezu v pracovnej doske kuchynského nábytku.

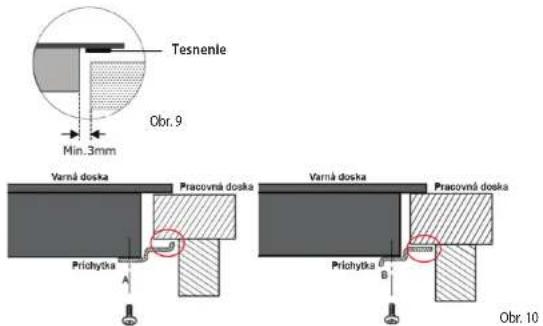

• Tesnenie, ktoré je nalepené na okrajoch varnej dosky, zabraňuje zatekaniu kvapaliny pod varnú dosku.
• Nepoužívajte prístroj inak, než je uvedené v tomto návode.
• Pri instalácii musí byť spotrebič odpojený z elektrickej siete.
• Overte, či pripájané napätie a prúdové istenie zodpovedá hodnotám na typovom štítku spotrebiča. Používajte iba prívod elektrického napátia s uzemnením.
• Tento spotrebič sa môže používať v domácnostiach a podobných priestoroch, ako sú:

• Prívodné káble iných elektrospotrebičov sa nesmú dotýkať horúcich varných zón. Mohla by sa poškodit izolácia káblov, aj samotná varná doska.
• Nedotýkajte sa horúcich varných zón. Nebezpečenstvo popálenia!
• Ukazovatel' zvyškového tepla „H" zobrazuje, že varné zóny sú stále horúce. K spotrebiču nepúštajte deti. Hrozí nebezpečenstvo popálenia.
• Nedotýkajte sa horúceho povrchu počas používania alebo tesne po použití spotrebiča.
• Nesiahajte na spotrebič vlhkými alebo mokrými rukami.
• Nepoužívaite spotrebič, ak príde do kontaktu s vodou.
• Ak sa pod spotrebičom nachádza zásuvka, nesmú sa v nej uchovávať žiadne hliníkové fólie, zápalné alebo horľavé materiály (napr. spreje). Hrozí nebezpečenstvo požiaru alebo výbuchu!
• Nedovolte detom a nesvojprávnym osobám so spotrebičom manipulovať, používajte ho mimo ich dosahu.
• Deti sa nesmú s prístrojom hrat.
• Dbajte na zvýšenú opatrnost, ak sa prístroj používa v blízkosti detí.
• Nedovolte, aby sa prístroj používal ako hráčka.
• Tento spotrebič môžu používať deti od veku 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnostámi alebo bez príslušných skúseností a znalostí, ak sú pod dohľadom alebo boli oboznámené s pokynmi o používaní spotrebiča bezpečným spôsobom a rozumejú jeho rizikám.
  • V prípadé poruchy vypnite spotrébič a príslušný istič.
• Prívodný kábel neponárajte do vody ani do inej kvapaliny.
• Pravidelne kontrolujte spotrebič aj prívodný kábel, či nie sú poškodené.
• Poškodený spotrebič nezapínajte.
• Ak sa spotrebič nepoužíva, dbajte na to, aby všetky jeho ovládacie prvky boli vypnuté.
• Nepoužívajte varné nádoby s prehnutým dnom alebo s menším priemerom dna, než sa odporúča. Znížili by ste účinnosť varenia.
• Ák sa medzi dnom nádoby a varnou zónou nachádza voda, môže vzniknúť tlak pary a varná nádoba by mohla tlakom pary nadskočit do výšky. POZOR! Hrozí nebezpečenstvo poranenia!

• Dbajte na to, aby varné zóny a dná nádob boli suché.

• Nepoužívajte riad s poškodeným smaltom. Na mieste poškodenia smaltu vzniká vysoká teplota, ktorá bodovo ohrieva varnú dosku. Hrozí poškodenie varnej dosky!

• Horúce varné nádoby nepokladajte na ovládací panel ani na okraj spotrebiča. Spotrebič by sa mohol poškodit.
• Na spotrebiči nikdy nepoužívajte varné nádoby z plastu ani z hliníkovej fólie.
• Na spotrebič nepokladajte horľavé predmety. Hrozí nebezpečenstvo požiaru!
• Na spotrebič nepokladajte žiadne kovové predmety. Ak by došlo k nechcenému zapnutiu spotrebiča, tieto predmety by sa mohli veľmi rýchlo zahriat a spôsobit popálenie!
• Nepoužívajte spotrebič ako pracovní plochu ani ako odkladací priestor!
• Špotrebič udržujte v čistote. Zvyšky jedla by sa počas činnosti spotrebiča mohli vznietiť a spôsobit požiar!
• Pokrmy ako polievky, omáčky a nápoje sa počas varenia môžu zahriat velmi rýchlo a pretiect. Preto sa odporůča varít tieto pokrmy opatrne, zvolit pre ne správne nastavenie a počas varenia ich stále miešat.
• Pri fritovaní a vyprážaní majte pokrmy stále pod kontrolou. Pri prehriatí oleja hrozí nebezpečenstvo požiaru!
• Tuk a olej nikdy nezahrievajte bez dozoru. Prehriaty olej a tuk sa môže rýchlo vznietit. Hrozí nebezpečenstvo požiaru!
• Ked'sa olej vznieti, nikdy ho nehaste vodou. Nádobu ihned' prikryte pokrievkou alebo tanierom. Spotrebič vypnite a nádobu na ñom nechajte vychladnút.
• Nepoužívajte iné príslušenstvo, než ktoré odporúča výrobca.
• Nepoužívajte príslušenstvo, ktoré má poškodenú povrchovú úpravu, je opotrebované alebo má iné defekty.
• Na čistenie nepoužívajte korozívne čistiace prostriedky. Pravidelnou údržbou a čistením predlžite životnosť spotrebiča.
• Čistenie a údržbu nesmú robit deti, ak nedosiahli 8 rokov a nemajú nad sebou dozor.

SK

concept

concept

SK

POZOR!

• Tento spotrebič splňa smernicu o bezpečnosti a elektromagnetickej kompatibilite, napriek tomu by sa v dosahu spotrebiča nemali pohybovať osoby s kardiostimulátorom. K nesprávnemufungovaniu by mohlo dôjst aj u dálších prístrojov, ako sú napr. načúvacie prístroje.
• Ak je spotrebič zapnutý, nepribližujte k nemu magneticky citlivé predmety (kreditné karty, USB klůče, pevné disky a pod.).

Prípadné poruchy

• Spotrebič môže opravovať a robit' v čnom zásahy iba kvalifikovaný odborník.
• Pri opravách a zásahoch musí byť spotrebič odpojený z elektrickej siete. Vypnite príslušný istič.
• Ak sa poškodí prívodný kábel, obrátte sa na autorizovaný servis.

Ak nedodržíte pokyny výrobcu, prípadná oprava nemôže byt uznaná ako záručná.

POPIS VÝROBKU

Čo znamená varenie s indukciou?

Varenie s indukciou je založené na úplne inom principe než obvyklé spôsoby ohrevu. Teplo sa indukciou vytvára priamo vo varnej nádobe, pričom varná zóna zostáva studená. V porovnani s inými metódami ohrevu má tento spôsob mnoho výhod:

Neohrieva sa sklokeramická doska, ale priamo varná nádoba. Nedochádza k veľkým tepelným stratám a účinnosť je tak vyššla než pri iných metódach ohrevu.

2. Úspora energie

Je dokázané, že pri vareni s indukciou sa spotrebuje menej elektrickej energie než pri iných metodach varenia.

3. Kontrolovaný prívod tepla a vyššia bezpečnost'

Varná doska odovzdáva teplo alebo preruši jeho privod hneď po nastavení výkonu. Len čo varnů nádobu vezmete z varnej dosky, ohrev sa preruši bez toho, aby ste varnů zónu vopred vypínali. Po ukončení varenia je na sklokeramickej doske iba zvyškové teplo vychádzajúce z varnej nádoby. Napriek tomu neodporúčame nechávať na doske žiadne predmety bez dozoru.

Poznámka:

Aby sa zamedzilo nechcenému ohrevu, napr. pri položení kovových nástrojov na varnú dosku, systém sa aktivuje až pri určitej veľkosti dna riadu.

TIPY NA VARENIE

Nastavenia výkonových stupňov, ktoré sú opísané nižšie, sú len príklady. Presné nastavenie výkonových stupňov pri varení závisi od niekolkých faktorov vrátane použitěho riadu a množstva potravin, ktoré sa vari. S indukčnou doskou experimentujte a postupne zistite, ktoré nastavenie výkonových stupňov vám vyhovuje najviac.

Priklady nastavenia výkonových stupňov:

a) Stupeň 1–2 je určený na:

• Udržiavanie kvapalín v miernom vare.
- Mierny a pomaly ohrev bez nebezpečenstva pripalenia,
- Rozpustenie masla, čokolády atd.,
• Rozmrazovanie,
• Varenie malého množstva kvapaliny.

b) Stupeň 3–4 je určený na:

• Intenzivne varenje.
• Udržiavanie varu väčšieho množstva kvapaliny,
  • Dusenie pokrmov

c) Stupeň 5–6 je určený na:

• Palacinky.

d) Stupeň 7–8 je určený na:

• Varenie cestovín.

e) Stupeň 9 je určený na:

• Pripravu pokrmov vyžadujúcu rýchly ohrev a vysoků teplotu (napr. bifteky, rezne, smaženie zemiakov a pod.).
• Privedenie vody alebo polievky k bodu varu,
• Rozohriatie pokrmov pred prepnutim na nižši stupeň.

RADY A TIPY NA ÚSPORU ENERGIE

Varenie indukciou využiva magnetické vlastnosti materiálu na generovanie tepla. Nádoby preto musla obsahovať železo. Na dne hrncov alebo panvić vyhládajte symbol pre indukčné varenie (Obr. 1), prípadne priložením magnetu skontrolujte, či je nádoba magnetická (Obr. 2).

Obr. 1

Obr. 2

Ak nemáte možnost skontrolovať dná hmcov a panvic magnetom:

1. Do nádoby, ktorú chcete skontrolovať, nalejte trochu vody.
2. Ak na ovládacom paneli u prislušnej varnej zóny nebliká symbol „U“ a voda v nádobe sa ohrieva, nádoba je vhodna na indukčně varenie.

Nádoby vyrobené z nasledujúcich materiálov nie sú vhodné na indukčné varenie:

• čistá nerezová ocel.
• hliník alebo med.
• bez magnetického podkladu,
• sklo, drevo, kamenina.
  • porcelán, keramika atd.

- Nepouživajte vamý riad s prehnutým dnom (Obr. 3), znižuje sa tým účinnosť a predlžuje čas varenia.

Obr. 3

- Na każdú varnu zónu používajte varnu nádobu vhodnej veľkosti. Priemer dna hrncov a panvíc by mal zodpovedat veľkosti varnej zóny (Obr. 4).

Obr.4

28

SK

concept

concept

SK

• Na malé množstvo pokrnu použite malý hrniec. Veľký a iba člastočne naplnený hmiec vyžaduje veľa energie.
• Hrnce aj panvice zakryvajte vždy vhodnou pokrievkou. Pri varení bez pokrievky sa spotre bujete ovela viac energie.
• Varte pokrmy s malým množstvom vody alebo tuku. Ušetríte tak energiu. Prí varení zeleniny sa zachovajú vitamíny a minerálne látky.
• Na začiatku varenia nastavte varnu zónu na najvyšší stupeň výkonu a po zahriatí výkon varnej zóny znížte.

- Drsné dná hmcov a panvic môžu poškriabať varnú dosku. Preto kontrolujte dná varných nádob. Hrnce a panvice, ktoré majú drsné dno, na varnej doske nepresůvajte, ale ich nadvihnite a premiestnite na iné miesto (Obr. 5). Zabránite tak poškriabanlu varnej dosky.

Obr.5

• Sol', cukor a zrná piesku (napr. od čistenia zeleniny) môžu varnu dosku poškriabať. Nepouživajte varnu dosku ako pracovnu plochu alebo odkladaci priestor!
• Cukor a pokrmy s vysokým obsahom cukru poškodzujú pri kontakte varnú dosku. Vykypené pokrmy tohto druhu ihneď odstráňte škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá a môže dôjst' k poraneniul

- Nasledovné poškodenia neovplyvnia funkčnost ani výkon varnej dosky.

Škvrny

Pripečené zvysky cukru alebo pokrmov s vysokým obsahom cukru.

Sfarbenie

Kovovolesklé sfarbenie vzniká použitím nevhodných čistiacích prostriedkov alebo odretim dnom varných nádob.

Škrabance

Škrabance spôsobené zrnkami soli, cukru alebo piesku, pripadne drsným dnom nádob.

Opotrebenie dekoru

Opotrebenie spôsobené použitim nevhodných čistiacich prostriedkov.

• Na varnej doske sú vyznačené miesta – elektrické varné zóny, ktoré sú určené iba na varenie. Priemery varných zón sú odvodené z obvyklých rozmerov varných nádob.
• Vyhrievaná je iba plocha vnútri vyznačeného priemeru varných zón, ostatné plochy zostávajú relatívne chladné a možno ich využiť ako odstavné plochy.
• Prehriatiu varnej zóny pod sklokeramickou doskou zabraňuje teplotný senzor.
• Svietiaci symbol „H“, ktorý sa môže objaviť na pozícli ukazovatelňa nastaveného výkonu varnej zóny, signalizuje zvýšenú teplotu povrchu varnej zóny po vypnutí (zvyškové teplo). Symbol zhasne, ak sa vamá zóna ochladí, keď už nehrozí nebezpečenstvo popálenia.
• Prikony varných zón možno regulovať v rozsahu 9 stupňov, ktoré sa nastavujú príslušnými dotykovými tlačidlami na ovládacom paneli. Pri každom stlačení tlačidla zaznie pípnutie. Reakciou na stlačenie tlačidla je 1 sekunda. Po túto dobu treba mať prst na príslušnom tlačidle.

Poznámka:

Zapnutie varnej dosky

Zapnutie varnej zóny

1. Stlačenim symbolu pre výber varnej zóny (2) ju aktivujete. Na displeji varnych zón (3) bliká „0“ pri zvolenej varnej zóne.
2. Nastavte požadovaný vykonový stupeň stlačením alebo tahom prsta po slideri na hodnotu 1 až 9. Pozn.: Pokial na displeji svieti údaj „U“, je priemer dna varnej nádoby prilis malý alebo je nádoba z nevhodného materiálu. Použite varnu nádobu s váčšim priemerom dna, prip. nádobu z iného materiálu.

Poznámka:

• Požadovaný stupeň výkonu varnej zóny môžete menit' kedykolvek počas varenia.
• Ak nenastavite žiadny požadovaný stupeň výkonu do 1 minúty od zapnutia indukčnej dosky, indukčná doska sa automaticky vypne.
• Ak na displeji ovládacieho panela svieti symbol „U” znamená to, že priemer dna nádoby je priliš malý, alebo že nádoba, ktorú použivate, nie je vhodná na indukčné varenie. Skontrolujte dno nádoby, či je nádoba vhodná na indukčné varenie.
• Na varenie použite mensiu varnú zónu alebo varnú nádobu s väčsim priemerom dna, prip. použite nádobu, ktorá je vhodná na indukčné varenie.

Vypnutie varnej zóny

1. Stlačením symbolu pre výber vamej zóny (2) ju aktivujete (bliká čislica zvolenej zóny).
2. Nastavte požadovaný výkonový stupeň stlačením alebo fahom prsta po slideri (1) na hodnotu „0“.
3. Po vypnutí varnej zóny môže displej príslušnej zóny zobrazovať symbol „H“ (hot), ktorý upozorňuje na to, že je táto zóna horúca a že hrozi nebezpečenstvo popálenia. Toto zvyskové teplo sa môže využiľ.

SK

concept

concept

SK

Poznámka:

• Po vypnutí varnej zóny sa môže na displeji zobrazit symbol „H“, ktorý upozorňuje na to, že použitá zóna je stále horúca a hrozí nebezpečenstvo popálenia.
• Symbol „H“ zmizne, ked sa povrch použitej varnej zóny ochladi na bezpečnú teplotu (nie je horúca na dotyk).
• Ak na displeji svieti symbol „H“, možno toto zvyškové teplo využit napr. na ohriatie dalšej nádoby na varenie.

Vypnutie varnej dosky

• Stlačením tlačidla na zapnutie/Vypnutie (5) indukčnú dosku vypnete. Všetky nastavenia sa vynuluju.
• Po vypnutí indukčnej dosky sa môže na displeji zobrazit symbol „H“, ktorý upozorňuje na to, že niektoré varné zóny sú stále horúce a hrozí nebezpečenstvo popálenia! Nedotýkajte sa týchto varných zón!

Poznámka

• Ak budů všetky varné zóny vypnuté a do 1 minúty nedôjde k žladnemu dotyku na ovládacom paneli, indukčná doska sa automaticky vypne.
• Automatické vypnutie (doba varenia) na jednotlivých varných zónach je z bezpečnostných dôvodov obmedzená na 8 hodíln (pri nastavenom stupní výkonu 1-3), 4 hodílny (pri nastavenom stupní výkonu 4-6) alebo 2 hodílny (pri nastavenom stupní výkonu 7-9).
  • K automatickému vypnutiu indukčnej dosky dójde aj v prípade, ak akákol'vek varná zóna ani po 2 minútach nedetequje žiadnu varnú nádobu.

POKROČILÉ FUNKCIE SPOTREBIČA

Funkcia POWERBOOST

Pomocou tejto funkcie môžete zohriat pokrmy ešte rýchlejšie než pri nastavení najvyššieho výkonu varnej dosky. Funkcia Powerboost zvýsi krátkodobo výkon najvyššieho varného stupňa u vybranej varnej zóny.

Aktiváciu tejto funkcie vykonajte nasledovne:

1. Stlačením symbolu pre výber varnej zóny (2) jej aktivujete (bliká čislice pri zvolenej varne zóne).
2. Stlačenim symbolu (7) zapnite funkciu Powerboost. Na displeji (3) sa zobrazi pismeno „b”.
3. Funkcia Powerboost sa automaticky deaktivuje po uplynuti piatich minút, pokiať nie je skór ručne deaktivovaná.

Deaktiváciu tejto funkcie vykonajte nasledovne:

1. Stlačením symbolu pre výber varnej zóny (2) jej aktivujete (bliká číslice pri zvolenej varne zóne).
2. Stlačením alebo tahom prsta po slideri (7) vypnite funkciu Powerboost. Na displeji (3) zmízne pismeno „b“, Funkcia Powerboost je tak deaktivovaná. Pozn.: Funkcia Powerboost zníži výkonový stupeň na iných varných zónach, aby sa zabránilo výkonovému preťaženiu varnej dosky,

Poznámka:

• Funkciu POWERBOOST można použit na akejkolvek varnej zóne.
• Ak do 5 minút od aktivácie funkcie POWERBOOST nedójde k žiadnej zmene výkonu zvolenej varnej zóny, varná zóna bude nastavená na výkonový stupen, na ktorom bola nastavená pred aktiváciou funkcie POWERBOOST.
• Ak bola pred aktiváciou funkcie POWERBOOST hodnota výkonového stupňa zvolenej varnej zóny nastavená na „0“, po 5 minútach nečinnosti důjde k nastaveniu výkonu varnej zóny na „9“.

Funkcia detskej zámky

Táto funkcia zabráni nechcenej prevádzke varnej dosky. Postupujte takto:

a. Uzamknutie

Stlačte symbol pre aktiváciu/deaktiváciu detskej zámky (4), pokial sa neozve pipnutie. Na displeji sa rozsvieti symbol „Lo” (lock = zamknuté). Ovládaci panel varnej dosky je uzamknutý okrem symbolu ZAPNUTIE/VYPNUTIE (5).

b. Odomknutie

Stlačte a držte symbol pre aktiváciu/deaktiváciu detskej zámky (4), pokial' sa neozve pipnutie. Symbol „Lo" zhasne.

Poznámka:

• Ak dôjde k vypnutiu indukčnej dosky, keď je aktivovaná funkcia detskej zámky, uzamknutie ovládacieho panela je aktivne aj po vypnutí indukčnej dosky. V tomto prípade je po zapnutí indukčnej dosky detská zámka aktivovaná a na displeji sa zobrazi symbol „Lo“ (Lock = zamknuté).
• Na odomknutie ovládacieho panela stlačte a podržte tlačidlo na aktiváciu/deaktiváciu detskej zámky (3) dokým sa neozve zvukový signál. Z displeja zmlzne symbol „Lo“ a ovládací panel je opat funkčný.

Nastavenie času varenia (funkcia minútky)

1. Pri vareni stlačte symbol nastavenia časovača, bliká údaj „10“.
2. Stlačením alebo tahom prsta po sliderí (1) je možné nastavl' požadovanú dobu odpočítavanla (1 – 99 minút). Po prvom stlačení nastavenia časovača nastavte jednotlivé minúty, po druhom stlačení nastavte desiatky minút.
3. Funkcia minútky sa po niekolkých sekundách spustl.
4. Po uplynuti nastavenej doby sa ozve zvukový signál, ktorý vypnete stlačením lubovolného symbolu „+” alebo

Pozn.: Funkciu minútky deaktivujete tak, že nastavite časovač na hodnotu „00“. Ak vypnete varnu dosku ručne pred uplynutim doby oneskoreného vypnutia, vynuluje sa nastavenie časovaća oneskoreného vypnutia.

Funkcia oneskoreného vypnutia jednej varnej zóny

1. Stlačením symbolu pre výber varnej zóny (2) ju aktivujete. Na príslušnom displeji varnej zóny bliká zobrazený výkonový stupeň.
2. Stlačte symbol nastavenia časovača oneskoreného vypnutia. Stlačením alebo tahom prsta po slideri (1) nastavte dobu oneskoreného vypnutia prislušnej varnej zóny (1 - 99 minut). Po prvom stlačení symbo-lu nastavenia časovača nastavte jednotlivé minúty, po druhom stlačení nastavte desiatky minút.
3. Funkcia oneskoreného vypnutia sa po niekolkých sekundách spustí (na displeji časovača svieti zvyšný čas a pri zvolenej varnej zône bliká bodka).
4. Po uplynutí nastavenej doby sa ozve zvukový signál.
   Pozn.: Funkciu oneskoreného vypnutia je možné nastavit iba na jednu zvolenú varnú zónu. Funkciu oneskoreného vypnutia deaktivujete tak, že nastavíte časovač na hodnotu „00“. Ak vypnete varnú zónu ručne pred uplynutím doby oneskoreného vypnutia, vynuluje sa nastavenie časovača oneskoreného vypnutia.

Funkcia oneskoreného vypnutia viacerých varných zón

Pri nastavení oneskoreného vypnutia viacerych varných zón sa postupuje rovnako ako pri nastavení oneskoreného vypnutia jednej varnej zóny. Čas zobrazený na displeji je čas vamej dosky, ktorý má bodku vedla čislice vykonu.

Poznámka:

• Ak oneskorené vypnutie bolo nastavené iba pre jednu varmů zónu, bude po uplynutí nastaveného času oneskoreného vypnutia vypnutá iba tá varmá zóna, pre ktorů bolo nastavené oneskorené vypnutie. Ostatné varmě zóny zostanú zapnuté, ak pre ne nebolo nastavené oneskorené vypnutie.
• Oneskorené vypnutie možno nastavit na maximalnu dobu 99 minút.

ČISTENIE A ÚDRŽBA

Sklo varnej dosky sa mimo varných zón nezahrieva, także na týchto miestach by sa nemali pripáliť žiadne zvysky pokrmov. S čistením varnej dosky tak nemusite čakať až na jej úplné vychladnutie. Na čistenie varnej dosky v žiadnom prípade nepoužívajte vysokotlakové ani pamé čistíče, môže dôjst k poškodeniul

• Varnů dosku čistite iba prostriedkom, który je určený na sklokeramicky povrch.
• V pripade väčších nečistót naneste na varnú dosku čistiaci prostriedok odpudzujúci nečistoty, vdaka čomu sa povrch varnej dosky lahko vycisti.
• Pri čistení použivajte iba čistiace prostriedky, ktoré sú vhodné na sklokeramický povrch.
• Pri čistení v žiadnom pripade nepouživajte drsně špongie, abrazivne prostriedky ani agresivne čistiace prostriedky (spreje na čistenie růr na pečenie) ani odstraňovače škvin.
• Ovládací panel udržujte v čistotel Dbajte na to, aby ovládací panel bol vždy čistý a suchý.

SK

concept

concept

SK

• Zvyšky pokrakov a vody negativne ovplyvňujú funkclu ovládacieho panela a ovládaci panel nemusi byť plne funkčný.
• Varnú dosku vyčistite po každom varení, aby sa zvyšky pokmov pri d'alšom varení nepripiekli.
• Vlažnú varnu dosku čistite čistiacim prostriedkom a papierovým obrůskom. Potom varnu dosku otrite vlhkou handričkou a mäkkou handričkou ju vytriete do sucha.
• Ak by varná doska bola príliš horúca, mohli by sa na nej objavít škvrny.
• Na varnej doske nikdy nenechávajte zvyšky čistiaceho prostriedku, ktoré by mohli zafarbit sklo.
  • Kovovolesklé sfarbenie spôsobl použitie nevhodných čistlacích prostriedkov alebo odretie dnom varných nádob.
• Toto sfarbenie sa odstraňuje velmi tažko. Na čistenie používajte iba čistiace prostriedky, ktoré sú vhodné na sklokeramický povrch.
• Pripadné pripečené zvyšky pokrmov alebo vrstvu mastnoty odstráňte škrabkou na sklo.
• Varnú dosku čistite iba ostrím škrabky. Držiakom škrabky by ste mohli poškriabať povrch.
• POZORI Škrabka je veľmi ostrál! Hrozí nebezpečenstvo poranenia! Poškodené ostrie ihned vymeňte.
• Po čistení škrabku zaistite a uložte mimo dosahu deti.

INŠTALÁCIA SPOTREBIČA

• Na poruchy spôsobené nesprávnou inštaláciou záruka neplatí.
• Zodpovednosť za inštaláciu pristroja má kupujúci, nie výrobca.
• Výrobca nenesie žiadnu zodpovednosť za škody spůsobené osobám, za škody na zvieratách a veciach, ktoré vznikli nesprávnou inštaláciou.
• Umiestnenie prístroja do vhodného nábytku zaistí jeho správne fungovanie.
• Spotrebič sa inštaluje do typizovaného kuchynského nábytku, ktorý je určený pre vstavané spotrebiče, alebo do vhodne upraveného nábytku, ktorý má rozmery podľa Obr. 7.
• Kuchynský nábytok musí byť vyrobený z tepelne odolného materiálu odolávajúceho teplotám minimálne 120 °C. Materiály a použité lepidlá musia odolať teplu z prístrojov podľa normy ČSN EN 60335-2-6. Materiály a lepidlá, ktoré nezodpovedajú uvedenej norme, sa môžu zdeformovať alebo odlepiť.

Pri inštalácii prístroja dodržujte nasledovný postup:

1. Pred prvým použitím odstránte zo spotrebiča všetky obaly a marketingové materiály.
2. Požadované rozmery pre výrez v pracovnej doske s minimálnou hrůbkou 38 – 40 mm, ktorá musí byt z tepelne odolného materiálu, sú vyobrazené na Obr. 7.
3. Po bokoch varnej dosky nechajte minimálne 50 mm medzeru od okolltých predmetov a skrinlek. Aj za varnou doskou nechajte minimálne 50 mm medzeru.
4. Nad varnú dosku odporúčame inštalovať odsávač pár. Minimálna vzdialenost odsávača pár nad varnou doskou by mala byt 550 mm.
5. Ak nad varnou doskou bude iba samostatná skrinka bez odsávača pár, minimálna vzdialenost' skrinky nad varnou doskou by mala byt 760 mm (Obr. 8).
6. Z dôvodu účinnej cirkulácie vzduchu musí byť spotrebič umiestnený podľa rozmerov na Obr. 8 a skrinka musi byť konštruovaná tak, aby do jej spodnej časti mohol prúdíť vzduch. Pod varnou doskou musi byť medzera minimálne 50 mm a zadnou stenou skrinky medzera minimálne 20 mm (Obr. 8).
7. Ak je pod varnou doskou umiestnený spotrebič, musi byť medzi týmito spotrebičmi medzera aspon 50 mm.
8. Ak je varná doska umiestnená nad kuchynskou zásuvkou, musi byť medzi obsahom kuchynskej zásuvky a varnou doskou dodržaná minimálna vzdialenost 50 mm.
9. Varnů dosku nasuňte na okraj pracovnej dosky a privodný kábel prestrčte cez pracovní dosku skrinky tak, aby po inštalácii bola prístupná jej svorkovnica.
10. Varnú dosku opatme umiestnite do výrezu v pracovnej doske. Dbajte, aby sa nepricvikol prívodný kábel.
11. V spodnej časti sklokeramickej dosky je tesnenie proti zatekaniu kvapalín. Po umiestnení varnej dosky do výrezu v pracovnej doske by nemala byť medzera medzi hranou pracovnej dosky a varnou doskou menšia než 3 mm (Obr. 9).
12. V požadovanej polohe zaistite zospodu varnu dosku k pracovnej doske prichytkami (Obr. 10), ktoré sú súčastou balenia.
13. Privodný kabel pripojte do svorkovnice a potom zapnite prislušný istič.

SK

concept

concept

SK

Demontáž

• Spotrebič môže pripojit' iba kvalifikovaný odborník!
• Ak je spotrebič pripojený priamo do elektrickej siete, musi byt'istený ističom, ktorý zodpoveda prudovému isteniu na typovom štítku spotrebiča.
  Overte, či pripojené napätie a prúdové istenie zodpovedá výkonovým hodnotám na typovom šitku spotrebiča. Hlavne pri jednofázovom pripojení (230 V) by mohlo dôjsť k preťaženiu inštalovaného elektrického obvodu.
• V prípade pripojenia varnej dosky do elektrickej siete jednofázovo (pozri Zapojenie svorkovnice spotrebiča) nemožno využit všetky varne zóny na maximálny výkon. Varná doska automaticky znížuje prikon jednotlivých varnych zón, aby nedoslo k vykonovému pretázeniu prislušného ističa.
• Na pripojenie do elektrickej siete odporučame použif samostatne istený elektrický obvod.
• Používajte iba rozvody elektrického napätia s ochranným vodičom PE.
• Nepouživajte rozbočovacie zásuvky, konektory ani predlžovacie kable. Mohli by spôsobit požiar z prehriatia.
• Svorkovnica prívodného kábla alebo príslušný istič spotrebiča musia byť voľne prístupné aj po instalácií.
• Elektricku bezpečnost spotrebiča možno garantovať iba vtedy, ak je ochranná svorka spotrebiča spojená s ochranným vodičom elektrickej rozvodovej siete.
• Výrobca nenesie zodpovednost za škody spôsobené osobám alebo na veciach, ktoré vznikli následkom chýbajúceho alebo nesprávného ochranného spojenia.
• Privodný kábel musí byť umiestnený tak, aby sa nedostal do kontaktu s horúcimi častami spotrebiča a nebol deformovaný a nadmerne ohýbaný.
• V prípade odpojenia varnej dosky od elektrickej siete dôjde k vynulovaniu všetkých nastavených parametrov a k uzamknutiu ovládania varnej dosky.

• Varná doska je už z výroby opatrená privodným káblom. Ak by bola z dôvodu poškodenia privodného kábla nutná jeho výmena, na Obr. 11 alebo na Obr. 12 je vyobrazené zapojenie svorkovnice.
• Privodný kábel treba nahradit' káblom rovnakého typu s príslušným prierezom vodičov.
• Po pripojeni nového privodného kábla do svorkovnice kábel zaistite proti vytrhnutiu zo svorkovnice.
• Pri inštalácii spotrebiča do výrezu v pracovnej doske a následnému pripojeniu do elektrickej siete postupujte rovnakým spôsobom, ako je opisané vyššie.

Jednofázové zapojenie svorkovnice varnej dosky 3-žilovým prívodným káblom (230 V)

Na pripojenie použite kábel, ktorý bude mať minimálny prierez vodičov 4 mm ^2 .

Dvojfázové zapojenie svorkovnice varnej dosky 4-žilovým privodným káblom (400 V)

Na pripojenie použite kábel, ktorý bude mať minimálny prierez vodičov 2,5 mm ^2 .

Obr. 12

SK

concept

concept

SK

RIEŠENIE PROBLÉMOV

Popis poruchy Možná pričina Rlešenie
Pri zapnutí varnej dosky zareaguje istenie domácej elektroinštalácie	Prúdové zataženie je pre domácu elektroinštaláciu priliš vysoké.	Skontrolujte, či príkon všetkých zapnutých spotrebičov neprekračuje maximálníne zataženie domácej elektroinštalácie. Overte, či pripojené a prúdové istenie zodpovedá výkonovým hodnotám na typovom štitku spotrebiča.
Po stlačení tlačidla na zapnutie/vypnutie varnej dosky sa varná doska zapne, ale displej pri jednotlivých varných zónach nefunguje	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika ovládania	Nutná výmena elektroniky ovládania. Obrátte sa na autorizovaný servis.
Po nastavení výkonového stupňa varnej zóny varná zóna nehreje	Prehriatie varnej zóny	Teplota varnej zóny je priliš vysoká. Skontrolujte, či funguje ochladzovací ventilátor, ktorý je umiestnený v spodnej časti varnej dosky. Ak je ventilátor funkčný, obrátte sa na servis.
	Nefunkčný ochladzovací ventilátor	Nutná výmena ochladzovacieho ventilátora. Obrátte sa na autorizovaný servis.
	Nefunkčná elektronika napájania	Nutná výmena elektroniky napájania. Obrátte sa na autorizovaný servis.
Varná zona hreje, ale displej nefunguje	Nefunkčná elektronika ovládania alebo elektronika napájania	Znova stlačte tlačidlo na zapnutie a vypnutie varnej dosky a znova nastavte jednotlivé varné zóny.
Počas varenia sa varná doska vypne	Došlo k neúmyselnému stlačeniu tlačidla na zapnutie/vypnutie	Znova stlačte tlačidlo na zapnutie a vypnutie varnej dosky a znova nastavte jednotlivé varné zóny.
Po postavení varnej nádoby na varnú zónu displej prislušnej varnej zóny ukazuje symbol „U“ (varná zona nehreje)	Použitý riad nie je vhodný na indukčné varenie	Overte, či použitý riad je vhodný na indukčné varenie - priložením magnetu k dna riadu.
	Menší priemer dna nádoby než je varná zóna	Skontrolujte, či dno nádoby nemá menší priemer než varná zóna.
	Prehriatie nádoby	Nádobu nechajte vychladnút. Potom položte nádobu na varnú zónu a pokracujte vo varení. Ak aj po ďalšom zapnutí a vypnutí varnej zóny pri varnej zone stale svieti na displeji symbol „U“, varnú dosku uplné vypnite, 20 sekund počkajte a dosku znova zapnite.
	Nefunkčná hlavná elektronika	Nutná výmena hlavnej elektroniky. Obraťte sa na autorizovaný servis.
Praskliny alebo trhliny na sklakeramickej doske	Na varnú dosku padla varná nádoba, ktorá poskodila sklakeramicků varnú dosku	Varnú dosku ihneď vypnite stlačením tlačidla na zapnutie/vypnutie, alebo prislušnym isticom, varnú dosku odpojte od elektrickej siete. Obráťte sa na autorizovaný servis.

Prevádzkové zvuky spotrebiča

Technológia indukčného ohrevu je založená na určitých vlastnostiach kovových materiálov, keď sa ocitnú pod vplyvom vysokofrekvenčného vlnenia. Za určitých okolností sa tieto vibrácie môžu prejavít slabými zvukmi, ktoré nesignalizujú poruchu. Sú to napr.:

Hlboké bručanie akoprí transformátore	Tento zvuk sa objavuje pri varení na vysokom stupní výkonu. Jeho pričinou je velkémnožstvo energie, ktoré sa prenása z varnej dosky na varnú nádobu. Tento zvukzmizne alebo zoslabne, ak varnú zónu prepnete na nižší výkon.
Pískanie	Tento zvuk sa objavuje väčšinou pri prázdnej varnej nádobe. Zmizne, keď do nádobynalejete vodu alebo do nej vložite potraviny.
Vysoké pískavé tóny	Tieto zvuky sa objavujů hlavné pri varnych nádobách, ktoré sa skladajú z viaceryrchvrstiev rôznych materiálov, pri maximálnom výhrevnom výkone. Tento efekt nemávplyv na výsledok varenia. Toto pískanie zmizne alebo zoslabne, ak sa zníži výkon.
Praskanie	Tento zvuk sa objavuje pri varnych nádobách, ktoré sa skladaju z niekolkých vrstievrôznych materiálov. Zvuk vyvolávaju víbrácie na spojovacích plochách rôznych vrstiev.Tento zvuk závisí od varnej nádoby. Môže sa menít podla množstva a druhu potravin,ktoré sa v nádobe varia.
Zvuk ventilátora	Pre správny chod elektroniky je nevyhnutné, aby fungovala pri trvale kontrolovanejteplote. Preto je varná doska vybavená ventilátorom, ktorý sa podľa nameranej teplotymôže nastavít na rôzne stupně výkonu. Ventilátor môže byť v činnosti aj po vypnutivarnej dosky, ak je nameraná teplota stále príllí vysoká.

HLÁSENIA PORÚCH

Kód Popis chyby Možná pričina
E1 Chyba snimača teploty		Obrăfte sa na autorizované servisné stredisko
E2	Chyba snimača teploty
Eb Chyba snimača teploty
E3 Vysokoteplotná varná zona Počkajte 15 minut a sküste spotrebić znova zapnuť
E4 Chyba snimača teplotnej ochrany		Obrăfte sa na autorizované servisné stredisko
E5 Chyba snimača teplotnej ochrany
E6 Vysokoteplotná varná zona		Pockajte 15 minut a sküste spotrebić zapnuť znova,ak to nepomôže, kontaktujte autorizované servisné stredisko.
E7	Napăjacie napătie je priliš nízke	Skontrolujte napăjacie napătie
E8	Napăjacie napătie je priliš vysoké	Skontrolujte napăjacie napătie

SK

concept

concept

PL

Produktové informácie podla smernice EU 66/2014 pre domáci trh v rámci EU

Označenie modelu IDV5760
Typ varnej dosky		Vstavaná varná doska
Počet varných zón 4
Technológia ohrevu		Indukcia
Priemer kruhových varných zón (∅)	Čavá predná	18 cm
	Čavá zadná	18 cm
	Pravá predná	18 cm
	Pravá zadná	18 cm
Spotreba energie varných zón (EC electric cooking)	Čavá predná	184,3 Wh/kg
	Čavá zadná	185,9 Wh/kg
	Pravá predná	184,3 Wh/kg
	Pravá zadná	185,9 Wh/kg
Spotreba energie varnej dosky (EC electric hob)		185,1 Wh/kg

OCHRANA ŽIVOTNÉHO PROSTREDIA

• Preferujte recykláciu obalových materiálov a starých spotrebičov.
• Škatulu od prístroja môžete dať do zberu triedeného odpadu.
• Plastové vrecuška z polyetylénu (PE) odovzdajte do zberu na recykláciu.

Recyklácia prístroja na konci jeho životnosti:

Tento spotrebíč je označený podľa europskéj smernice 2012/19/EU o elektrickom odpade a elektrických zariadeniach (WEEE). Symbol na výrobku alebo jheho obale udáva, že tento výrobok nepatri do domáceho odpadu Treba ho odovzdať na zberné miesto na recykliaciu elektrických a elektronických zariadení. Zaistením správnej likvidácie tohto výrobku zabránite negatívnym dósledkom na životné prostredie a řušské zdravie. Likvidácia musi byť vykonaná v súlade s predpísmi na likvidáciu odpadu. Podropnejse informácie o recykliacii tohto výrobku zistite na príslušnom miestnom úrade, u služby na likvidáciu domového odpadu alebo v obchode, kde ste výrobok kúpli.

Podziękowanie

Zoznam servisných stredisiek

PL
