NÁVOD K OBSLUZE POB 759 B Philco

Děkujeme, že jste si vybrali tento produkt.

Tento návod k použití obsahuje důležité bezpečnostní informace a pokyny k používání a údržbě tohoto spotřebiče.

Přečtěte si, prosím, před použitím spotřebiče tento návod k použití a uložte si ho pro případ, že ho budete potřebovat v budoucnosti.

Ikona Typ Význam
	VAROVÁNÍ Nebezpečí zranění nebo smrti
	NEBEZPEČÍ ZASAŽENÍ ELEKTRICKÝM PROUDEM	Riziko nebezpečného napětí
	POŽÁR Varování; Riziko požáru / Hořlavé materiály
	UPOZORNĚNÍ Riziko úrazu nebo poškození majetku
	DŮLEŽITÉ / POZNÁMKA Správný provoz systému

Vážený zákazníku,

děkujeme, že jste si zakoupil výrobek značky PHILCO. Aby mohl váš spotřebič sloužit dobře, přečtěte si všechny pokyny uvedené v tomto návodu k obsluze.

OBSAH

1. BEZPEČNOSTNÍ POKYNY 2

1.1 Všeobecné bezpečnostní pokyny 2
1.2 Varování týkající se instalace....4
1.3 V průběhu používání....5
1.4 V průběhu čištění a údržby....6

2. INSTALACE A PŘÍPRAVA K POUŽITÍ 8

2.1 Pokyny pro osobu provádějící montáž....8
2.2 Montáž trouby 8
2.3 Napojení elektroinstalace a bezpečnost....10

3. VLASTNOSTI PRODUKTU ....11

4. POUŽITÍ PRODUKTU....12

4.1 Funkce trouby....12
4.2 Tabulka přípravy pokrmu....14
4.3 Použití digitálního dotykového časovače 15
4.4 Příslušenství .....17

5. ČIŠTĚNÍ A ÚDRŽBA 24

5.1 Čištění....24
5.2 Údržba....27

6. ODSTRAŇOVÁNÍ PROBLÉMŮ A PŘEPRAVA....28

6.1 Odstraňování problémů 28
6.2 Přeprava....28

7. INFORMAČNÍ LIST ......29

1. BEZPEČNOSTNÍ POKYNY

• Před použitím spotřebiče si pozorně přečtěte všechny pokyny a v případě potřeby je uschovejte na vhodném místě.
• Tento návod byl připraven pro více než jeden model, a proto váš spotřebič nemusí obsahovat některé z funkcí, které jsou v něm popsány. Z tohoto důvodu je důležité při čtení tohoto návodu k obsluze věnovat zvláštní pozornost všem obrázkům.

1.1 Všeobecné bezpečnostní pokyny

• Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím.
  • Děti si se spotřebičem nesmějí hrát.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.
• Pokud je přívodní kabel poškozen, jeho výměnu svěřte odbornému servisnímu středisku, aby se zabránilo vzniku nebezpečné situace. Spotřebič s poškozeným přívodním kabelem je zakázáno používat.
• Děti mladší 8 let se musí držet mimo dosah spotřebiče a jeho přívodu.

• Nepoužívejte spotřebič s externím časovačem nebo samostatným systémem dálkového ovladače.
  • V průběhu používání se spotřebič zahřívá. Dávejte pozor, abyste se nedotkli topných prvků uvnitř trouby.

• Na čištění skla dvířek a jiných povrchů nepoužívejte drsné čisticí prostředky ani drátěnky. Mohly by poškrábat povrchy, což může mít za následek rozbití skla dvířek nebo poškození povrchů.
  • Na čištění spotřebiče nepoužívejte parní čističe.

⚠️ ▲ VAROVÁNÍ: Abyste předešli možnému úrazu elektrickým proudem, před výměnou žárovky osvětlení trouby se ujistěte, zda je spotřebič vypnutý.

• Váš spotřebič je vyroben v souladu se všemi platnými místními a mezinárodními normami a předpisy.
• Údržbářské a opravárenské práce by měli provádět pouze autorizovaní servisní technici. Instalaci a opravy prováděné neoprávněnými techniky mohou představovat nebezpečí.

V žádném případě neměňte ani neupravujte technické parametry spotřebiče. Nevhodné ochranné kryty trouby mohou způsobit nehodu.

- Před připojením spotřebiče se ujistěte, zda se shodují podmínky v místní distribuční síti (druh plynu a tlak plynu nebo elektrické napětí a frekvence) a technické parametry spotřebiče. Technické parametry spotřebiče jsou uvedeny na štítku.

⚠ UPOZORNĚNÍ: Tento spotřebič je určen pouze k přípravě potravin a je určen výhradně pro použití v domácnosti. Nesmí být používán k jinému účelu, ani na žádné jiné použití, například pro použití mimo domácnosti, pro použití v komerčním prostředí nebo na vytápění místnosti.

• Na zvedání a přemístování spotřebiče nepoužívejte rukojeť dvířek trouby.
• Na zajištění vaší bezpečnosti byla přijata všechna možná opatření. Protože sklo dvířek může prasknout, při jeho čištění je třeba postupovat opatrně, abyste jej nepoškrábali. Vyvarujte se úderům nebo nárazu na sklo pomocí příslušenství.
• Ujistěte se, zda se napájecí kabel během instalace nezachytil nebo nepoškodil. Pokud je napájecí kabel poškozen, musí ho vyměnit výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba, aby se předešlo nebezpečí.
• Nedovolte dětem lézt na dvířka trouby, ani si na ně sedat během jejich otevření.

1.2 Varování týkající se instalace

• Nepoužívejte spotřebič předtím, než je zcela nainstalován.
• Spotřebič musí být nainstalován autorizovaným technikem.
• Výrobce neodpovídá za žádné škody, které by mohly být způsobeny nesprávným umístěním a instalací neoprávněnými osobami.
• Při vybalení spotřebiče se ujistěte, zda nebyl v průběhu přepravy poškozen. V případě jakékoliv poruchy spotřebič nepoužívejte a okamžitě kontaktujte kvalifikovaného servisního zástupce.
• Chraňte svůj spotřebič před vnějšími vlivy. nevystavujte jej působení slunce, deště, sněhu, prachu či nadměrné vlhkosti.
• Všechny materiály (např. skříňky) kolem spotřebiče musí být schopné odolat minimální teplotě 100 °C.
• Spotřebič nesmí být nainstalován za dekorativními dvířky, aby nedocházelo k přehřátí.

1.3 V průběhu používání

• Při prvním použití trouby můžete zaznamenat mírný zápach. Je to zcela normální a je to způsobeno izolačními materiály na topných prvcích. Doporučujeme vám, abyste před prvním použitím, nechali prázdnou troubu nastavenou na maximální teplotu v trvání 45 minut. Ujistěte se, zda prostředí, ve kterém je spotřebič nainstalován, je dobře větrané.
• Budte opatrní při otevírání dvířek trouby v průběhu nebo po pečení. Horká pára z trouby může způsobit popáleniny.
  • V průběhu provozu spotřebiče nedávejte do něj ani do jeho blízkosti hořlavé ani výbušné materiály.
• Na vyjímání a vkládání pokrmu do trouby vždy používejte kuchyňské rukavice.
• Za žádných okolností nesmí být trouba potažena hliníkovou fólií, protože by mohlo dojít k jejímu přehřátí.
  • V průběhu pečení neumístujte nádobí nebo pečicí plechy přímo na dno trouby. Dno trouby je velmi horké a může dojít k poškození produktu.

průběhu pečení tuhých nebo tekutých olejů nenechávejte troubu bez dozoru. Při extrémním zahřátí by se mohly vznítit. Nikdy nelijte vodu do ohně způsobeného olejem, ale vypněte troubu a zakryjte pánev víkem nebo protipožární přikrývkou.

• Pokud nebudete spotřebič používat delší dobu, vypněte hlavní vypínač.
• Zajistěte, aby byly otočné ovladače spotřebiče vždy v poloze „0“ (zastavení), když je nepoužíváte.
• Když jsou dvířka trouby otevřená, nic na ně neumistujte. Mohlo by dojít k poškození dvířek trouby.
• Na spotřebič ani na jeho rukojeť nevěšte ručníky, utěrky ani části oblečení.

1.4 V průběhu čištění a údržby

• Před jakýmkoli čištěním nebo údržbou se ujistěte, zda je váš spotřebič vypnutý.
• Při čištění ovládacího panelu nesundávejte ovládací prvky.
• Z důvodu zachování účinnosti a bezpečnosti vašeho spotřebiče, doporučujeme, abyste vždy používali originální náhradní díly a v případě potřeby zavolali zaměstnance autorizovaného servisního střediska.

Prohlášení o shodě CE

CE Prohlašujeme, že naše výrobky splňují příslušné evropské směrnice, rozhodnutí a nařízení a požadavky uvedené ve stanovených normách.

Tento spotřebič byl navržen pro použití výhradně při domácím vaření. Jakékoliv jiné použití (jako je například vytápění místnosti) je nevhodné a nebezpečné.

Tento návod k obsluze platí pro několik modelů. Můžete si všimnout rozdílů mezi těmito pokyny a vaším modelem.

Likvidace starého spotřebiče

Tento symbol na výrobku nebo jeho obalu znamená, že tento výrobek nepatří do domácího odpadu. Namísto toho by se měl odevzdat na příslušné sběrné místo pro recyklaci elektrických a elektronických zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit možným negativním dopadům na životní prostředí a lidské zdraví, které být mohly být způsobeny nesprávným zacházením při likvidaci tohoto výrobku.

Podrobnější informace o recyklaci tohoto výrobku získáte na místním úřadě, od společnosti na likvidaci domovního odpadu, nebo od prodejce, od kterého jste tento výrobek zakoupili.

2. INSTALACE A PŘÍPRAVA K POUŽITÍ

VAROVÁNÍ: Instalaci tohoto spotřebiče musí provést autorizovaný servisní pracovník nebo kvalifikovaný technik v souladu s pokyny v tomto návodu a v souladu s platnými místními nařízeními.

• Nesprávná instalace může způsobit úrazy a škody, za které výrobce odmítá zodpovědnost a které zneplatní záruku.
• Před instalaci se ujistěte, že parametry lokální distribuční sítě (elektrické napětí a kmitočet) jsou kompatibilní s požadavky spotřebiče. Požadavky pro nastavení tohoto spotřebiče jsou uvedeny na štítku.
• Je třeba dodržet zákony, nařízení, směrnice a normy platné v zemi použití (bezpečnostní směrnice, správná recyklace v souladu s předpisy, atd.).
• Je-li produkt vybaven vyjímatelnými vodiči polic (drátěnými policemi) a uživatelská příručk recepty jako například jogurt, drátěné police je třeba vyjmout a troubu spustit v režimu podle návodu. Pokyny na vyjmutí drátěných polic jsou obsaženy v kapitole ČIŠTĚNÍ A ÚDRŽBA.

2.1 Pokyny pro osobu provádějící montáž

Všeobecné pokyny

• Po vyjmutí spotřebiče a jeho příslušenství z obalu zkontrolujte, zda není spotřebič poš podezření na poškození, spotřebič nepoužívejte a okamžitě kontaktujte pracovníka autorizovaného servisu nebo kvalifikovaného technika.
• Přesvědčte se, že v bezprostřední blízkosti se nenachází hořlavé nebo výbušné materiály, např. závěsy, olej, látky, atd., které se mohou vznítit.
• Pracovní deska a nábytek okolo spotřebiče musí být vyrobeny z materiálů odolných vůči teplotám nad 100 °C.
• Spotřebič se nesmí instalovat přímo nad myčku, chladničku, mrazničku, myčku nebo sušičku.

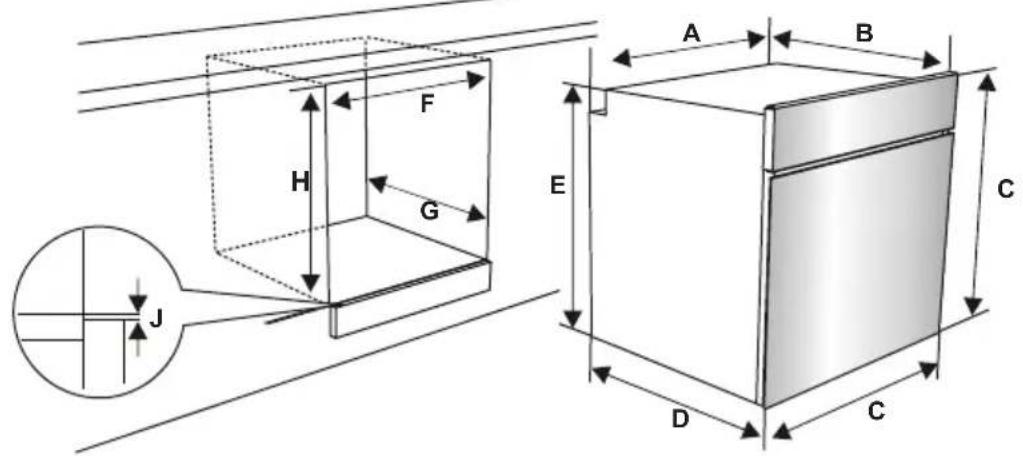

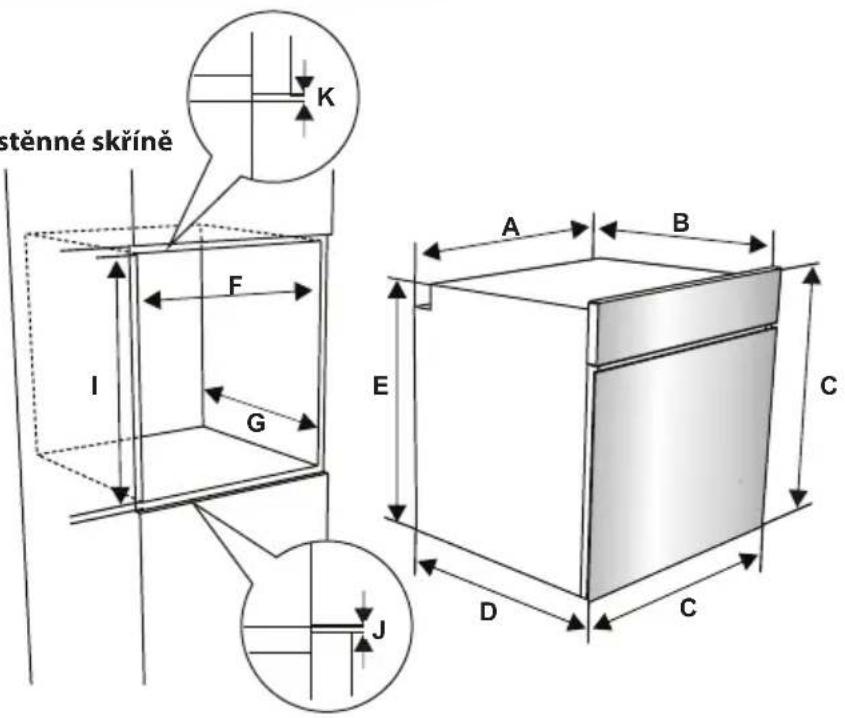

2.2 Montáž trouby

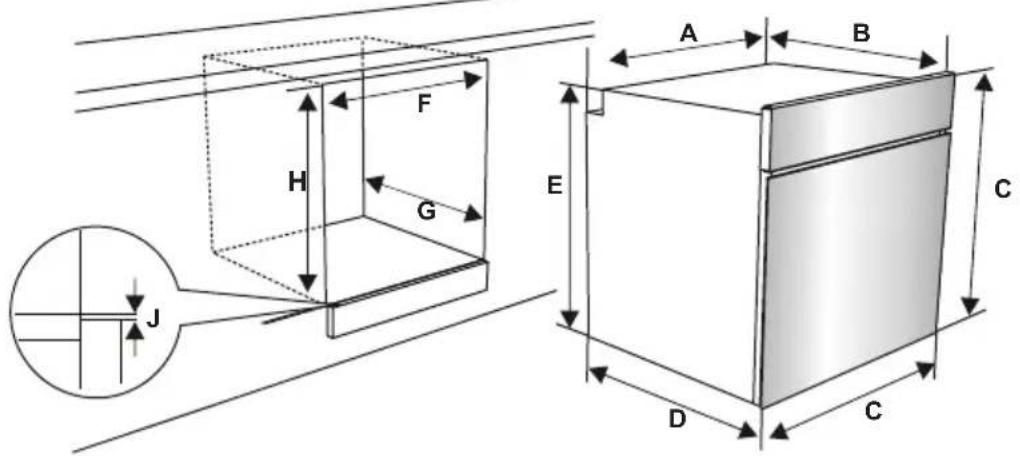

Spotřebiče se dodávají s montážními sadami a lze je instalovat na pracovní desku potřebných rozměrů. Rozměry pro montáž varné desky a trouby jsou uvedeny níže.

A (mm) 557 min./max. F (mm) 560/580
B (mm) 550 min. G (mm) 555
C (mm) 595 min. H/I (mm) 600/590
D (mm) 575 min. J/K (mm) 5/10
E (mm) 576

Instalace pod pracovní desku

Instalace do nástěnné skříně

stěnné skřině K F I G E A B C D C J

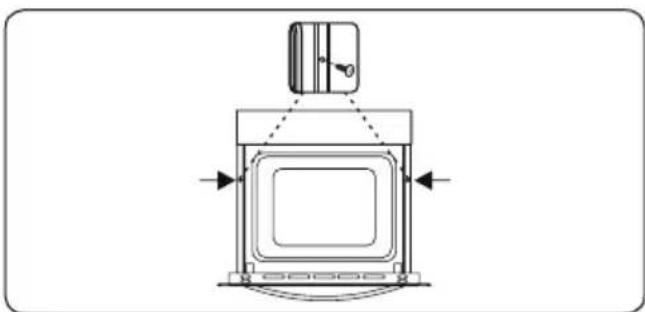

Po napojení elektroinstalace zatlačte zepředu na troubu a zasuňte ji do skříně. Otevřete dveře trouby a do otvorů v rámu trouby zasuňte 2 šrouby. Zatímco se rám produktu dotýká dřevěného povrchu skříně, šrouby utáhněte.

2.3 Napojení elektroinstalace a bezpečnost

VAROVÁNÍ: Elektroinstalaci tohoto spotřebiče musí provést zaměstnanci autorizovaného servisu nebo kvalifikovaný elektrikář v souladu s pokyny v tomto průvodci a v souladu s platnými směrnicemi.

VAROVÁNÍ: TENTO SPOTŘEBIČ MUSÍ BÝT UZEMNĚNÝ.

• Před zapojením spotřebiče do síte je nutné zkontrolovat, že jeho provozní napětí (vyražené na identifikačním štítku spotřebiče) odpovídá napětí dané síte a že elektrické vedení je schopné zvládnout jmenovitý výkon spotřebiče (taktéž uvedený na identifikačním štítku).
• Během instalace používejte výhradně izolované kabely. Nesprávné zapojení může váš spotřebič poškodit. Pokud je kabel pro zapojení spotřebiče do sítě poškozený a je třeba ho vyměnit, musí výměnu provést kvalifikovaná osoba.
• Nepoužívejte adaptéry, rozdvojky a/ nebo prodlužovací kabely.
• Zapojovací šňůra se nesmí dostat do blízkosti horkých částí spotřebiče a nesmí se ohýbat nebo mačkat. Jinak může dojít k jejímu poškození a ke zkratu.
• Pokud není spotřebič napojený ke zdroji pomocí zástrčky, musí být použitý jistič s odpojením všech pólů (s kontaktním prostorem alespoň 3 mm), aby byla splněna bezpečnostní nařízení.
• Tento spotřebič je navržen na dodávku. Pokud je vaše dodávka energie jiná, kontaktuj autorizovaného servisu nebo kvalifikovaného elektrikáře.
• Napájecí kabel (H05VV-F) musí být dostatečně dlouhý na to 220 - 240 V. Aby s ním bylo možné spotřebič zapojit i tehdy, když stojí před skříní.
• Přesvědčte se, že jsou všechny spoje dostatečně dotažené.
  • Upevněte napájecí kabel kabelovou svorkou a zavřete kryt.

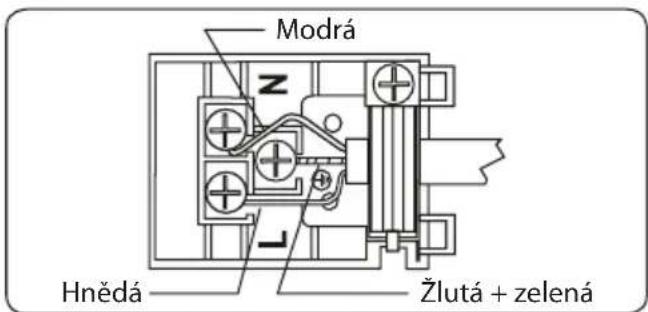

• Napojení svorkovnice je umístěno na skříni svorkovnice.

Modrá Z Hnědá Žlutá + zelená

3. VLASTNOSTI PRODUKTU

Důležité: Technické parametry produktu se liší a vzhled vašeho produktu se může lišit od níže uvedených obrázků.

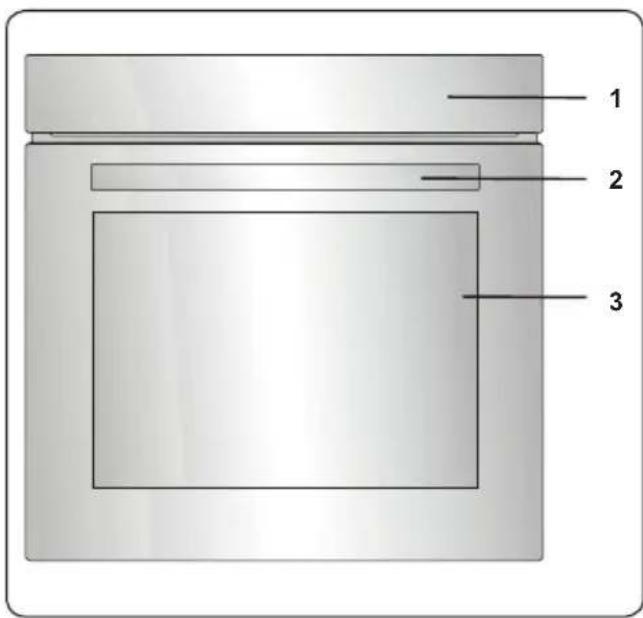

Seznam komponent

1 2 3

1. Ovládací panel
2. Rukojeť dvířek trouby
3. Dvířka trouby

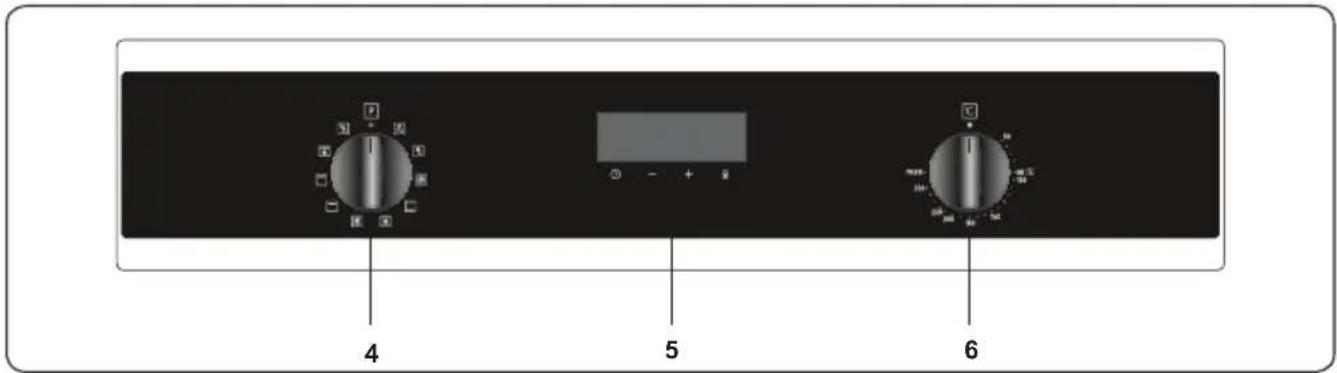

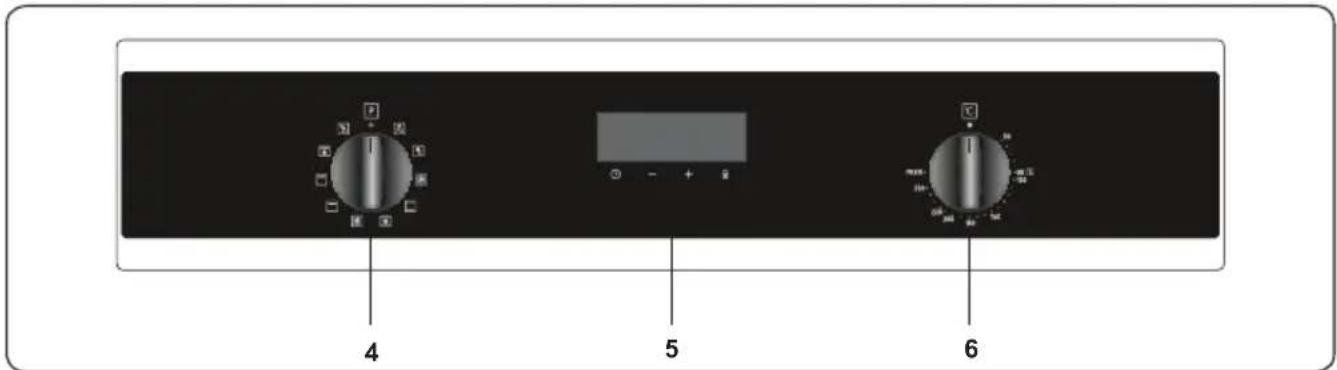

Ovládací panel

4 5 6

1. Knoflík pro ovládání trouby
2. Časovač
3. Knoflík termostatu trouby

4. POUŽITÍ PRODUKTU

4.1 Funkce trouby

* Funkce vaší trouby se mohou v závislosti na modelu produktu lišit.

Zapne se pouze světlo v troubě. Zůstane rozsvícené po celou dobu přípravy jídla.

Funkce rozmrazování:

Rozsvítí se výstražné kontrolky trouby a spustí se ventilátor. Chcete-li použít funkci rozmrazování, umístěte zmražené jídlo do trouby na třetí patro odspodu. Doporučuje se, abyste pod rozmrazované jídlo dali plech, do kterého zachytíte vodu vzniklou v důsledku rozmrazování. Tato funkce vaše jídlo neuvaří ani neupeče, pouze pomůže s jeho rozmrazením.

Zapne se termostat trouby a rozsvítí se kontrolky trouby, spustí se kruhové topné těleso a ventilátor. Díky turbo funkci se teplo v troubě rozptýlí rovnoměrně, aby se rovnoměrně propekly pokrmy na všech patrech trouby. Doporučujeme, al troubu předehřivali zhruba 10 minut.

Statická funkce pečení:

Zapne se termostat a výstražné kontrolky trouby a spustí se spodní a horní topná tělesa. Statická funkce přípravy pokrmů vyzařuje teplo a zajišťuje rovnoi přípravu pokrmu. Je ideální pro přípravu pečiva, koláčů, zapečených těs lasagní a pizzy. Při této funkci se doporučuje troubu předehřívat po dobu 10 minut a připravovat pokrm pouze na jednom patře.

Zapne se termostat a rozsvítí se kontrolky trouby, spustí se horní a spodní topná tělesa a ventilátor. Tato funkce je užitečná při pečení sladkého pečiva. Pečení provádí spodní a horní topné těleso v troubě a ventilátor zajišťující proudění vzduchu v troubě, což má na jídlo mírně grilovací účinek. Doporučujeme, abyste troubu předehřivali zhruba 10 minut.

Zapne se termostat trouby a rozsvítí se kontrolky trouby, spustí se kruhové a spodní topné těleso a ventilátor. Tato funkce je ideální k rovnoměrnému krátkému upečení potravin, například pizzy. Zatímco ventilátor rovnoměrně rozptyluje teplo v troubě, spodní topné těleso zajišťuje upečení těsta.

Zapne se termostat trouby a výstražné kontrolky trouby, spustí se topné těleso grilu. Tato funkce se používá ke grilování a opékání jídla na horním patře trouby. Drátěnou mřížku lehce potřete olejem, aby se na ni nepřichytilo jídlo – to umístěte doprostřed mřížky. Pod pokrm vždy umístěte plech, který zachytí kapky oleje nebo tuku. Doporučujeme, abyste troubu předehřivali zhruba 10 minut.

VAROVÁNÍ: Během grilování musí být dveře trouby zavřené a teplotu trouby je třeba nastavit na 190°C.

Funkce rychlejšího grilování:

Zapne se termostat a výstražné kontrolky trouby a spustí se gril a horní topné těleso. Tato funkce se používá k rychlejšímu grilování a ke grilování pokrmů s větší plochou povrchu, jako je například maso. Použijte horní patra trouby. Drátěnou mřížku lehce potřete olejem, aby se na ni nepřichytilo jídlo – to umístěte doprostřed mřížky. Pod pokrm vždy umístěte plech, který zachytí kapky oleje nebo tuku. abyste troubu předehřivali zhruba 10 minut.

VAROVÁNÍ: Během grilování musí být dveře trouby zavřené a teplotu trouby je třeba nastavit na 190°C.

Funkce dvojitého grilu a ventilátoru:

Zapne se termostat trouby a rozsvítí se kontrolky trouby, spustí se gril, horní topné těleso a ventilátor. Tato funkce se používá k rychlejšímu grilování silnějších pokrmů nebo ke grilování pokrmů s větší plochou povrchu. Aby se zajistilo rovnoměrné pečení, spustí se horní topné prvky, gril a ventilátor. Použijte horní patra trouby. Drátěnou mřížku lehce potřete olejem, aby se na ni nepřichytilo jídlo – to umístěte doprostřed mřížky. Pod pokrm vždy umístěte plech, který zachytí kapky oleje nebo

tuku. Doporučujeme, abyste troubu předehřivali zhruba 10 minut.

VAROVÁNÍ: Během grilování musí být dveře trouby zavřené a teplotu trouby je třeba nastavit na 190°C.

Čištění párou:

Nastavte troubu na funkci, která obsahuje symbol pro čištění párou (Spodní, Spodní + Horký vzduch, Turbo nebo Horní + Spodní – může se lišit dle modelu) a nastavte teplotu na 90 °C, aby se spustila funkce čištění párou VapClean. Nalijte do tácku 200–250 ml vody. Některé modely mají na dně trouby prohlubeň. V takovém případě nalijte 200-250 ml do této prohlubně. Spustte troubu a funkce Čištění parou bude spuštěná zhruba 30-60 minut a trouba bude poté připravená ke snadnému čištění.

Dop

4.2 Tabulka přípravy pokrmu

Funkce	Pokrm			min.
Statická příprava	Listové těsto 2 - 3 - 4	170-190 35-45
	Koláč/dort 2 - 3 - 4	170-190 30-40
	Čajové pečivo 2 - 3 - 4	170-190 30-40
	Dušené maso 2 175-200 40-50
	Kuře 2 - 3 - 4	200 45-60
Větrák	Listové těsto 2 - 3 - 4	170-190 25-35
	Koláč/dort 2 - 3 - 4	150-170 25-35
	Čajové pečivo 2 - 3 - 4	150-170 25-35
	Dušené maso 2 175-200 40-50
	Kuře 2 - 3 - 4	200 45-60
Turbo	Listové těsto 2 - 3 - 4	170-190 35-45
	Koláč 2 - 3 - 4	150-170 30-40
	Čajové pečivo 2 - 3 - 4	150-170 25-35
	Dušené maso 2 175-200 40-50
Gril	Masové kuličky 7 200	10-15
	Kuře *	190 50-60
	Plátky masa	6 - 7	200	15-25
	Beefsteak	6 - 7	200 15-25

* Pokud je to možné, při pečení použijte jehlici na kuřecí špíz.

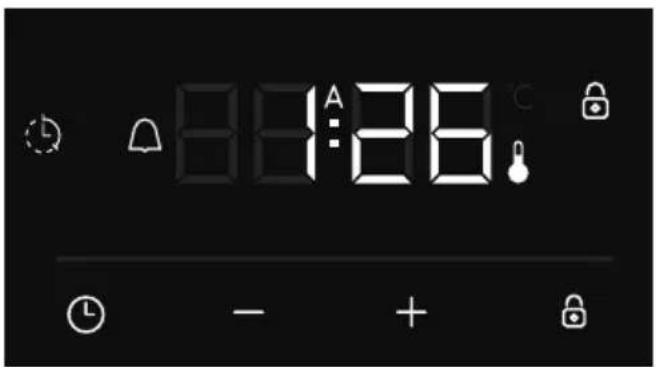

4.3 Použití digitálního dotykového časovače

8:126

Popis funkcí
A	Automatické pečení
	Symbol termostatu
	Doba pečení
	Zámek tlačítek
	Minutka
	Funkce režimu
—	Snížit časovač
+	Zvýšit časovač
2359	Displej časovače

Nastavení času

Nastavení času se musí provést před zahájením používání trouby. Po napojení na zdroj energie se na displeji rozbliká symbol „A“ a „0:00“.

9:126

8:26

1. Stiskněte zároveň tlačítka „+“ a „-“. Tečka uprostřed displeje začne blikat.

2. Dokud tečka na displeji bliká, nastavte čas pomocí tlačítek „+“ a „-”.

1. Po několika vteřinách přestane tečka blikat a zůstane rozsvícená.

Zámek tlačítek: Chcete-li aktivovat zámek klíče, stiskněte na 2 sekundy tlačítko „☐“.

Objeví se symbol „ ^♂ ” a zůstane svítit. Tlačítka časovače odemknete stisknutím a podržením tlačítka „ ^♂ “ po dobu 2 sekund. Poté lze provést požadovanou operaci.

Nastavení času zvukového upozornění

Čas zvukového upozornění lze nastavit na jakoukoli dobu mezi „0:00“ a „23:59“ hodinami. Čas zvukového upozornění slouží pouze k upozornění. Při této funkci se trouba nespustí.

38:26

1. Stiskněte „☑”. Symbol ⚠ začne blikat a zobrazí se „0:00“.

38:26

1. Dokud bliká ⚡, nastavte pomocí tlačítek „+“ a „-“ požadovaný časový úsek.

1. Symbol žůstane svítit, čas se uloží a bude nastaveno upozornění.

Když se časovač dostane na nulu, ozve se zvukové upozornění a na displeji bude blikat symbol „☐“. Zvukové varování zastavíte stisknutím libovolného tlačítka, následně symbol ☑zobrazovky zmizí.

Nastavení poloautomatického času (délka vaření)

Tato funkce vám pomáhá s vařením po určenou fixní dobu. Dobu lze nastavit v rozsahu 0 až 10 hodin. Připravte potraviny k vaření a dejte je do trouby.

1. Zvolte pomocí ovládacích knoflíků požadovanou funkci vaření a teplotu.

duf - +

1. Stiskněte a držte „” dokud se na displeji nezobrazí „dur“ a symbol ⓣ. Symboly „A“ a budou blikat.

126 - +

1. Pomocí tlačítek „+“ a „-“ nastavte požadovanou dobu pečení.

1. Na displeji se znovu zobrazí aktuální čas a symboly „A“ a zůstanou rozsvícené.

Když časovač dosáhne nuly, trouba se vypne a ozve se zvukový signál. Rozblikají se symboly „A“ a „D“. Zvukové upozornění vypnete otočením ovládacích knoflíků do pozice „0“ a stisknutím jakéhokoli tlačítka na časovači. Symbol zmizí a stisknutím tlačítka “☐” se časovač přepne zpět na manuální funkci.

Nastavení zvuku

Chcete-li nastavit hlasitost zvukové výstrahy, stiskněte a podržte tlačítko „-“ po dobu 3 sekund, dokud se neozve zvukový signál. Na displeji se zobrazí „ton1“. Poté se při každém stisknutí tlačítka „-“ ozve jiný signál. Existují čtyři různé typy zvukového signálu. Když je zvoleno „OFF“ (vypnuto), budou vypnuté všechny zvuky kromě budíku a tónů chybových oznámení. Vyberte požadovaný zvuk a nemačkejte žádná další tlačítka. Vybraný zvukový signál se po chvíli uloží.

Nastavení jasu

Pokud chcete nastavit jas displeje, stiskněte a na 3 vteřiny podržte tlačítko „+“. Na displeji se zobrazí „br1“. Poté se při každém stisknutí tlačítka „+“ zobrazí jiný jas.

Symbol termostatu

Symbol termostatu (se automaticky aktivuje během chodu termostatu trouby.

4.4 Příslušenství

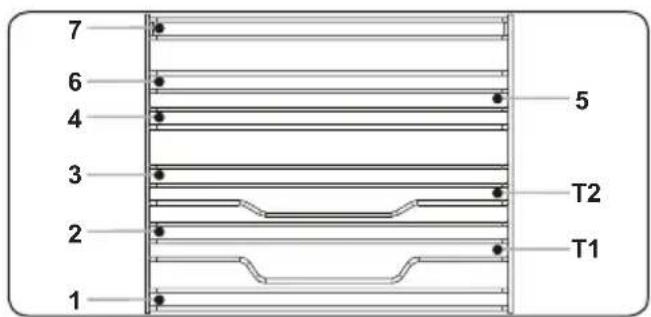

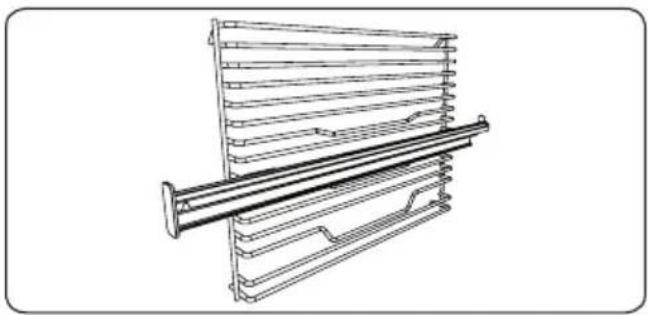

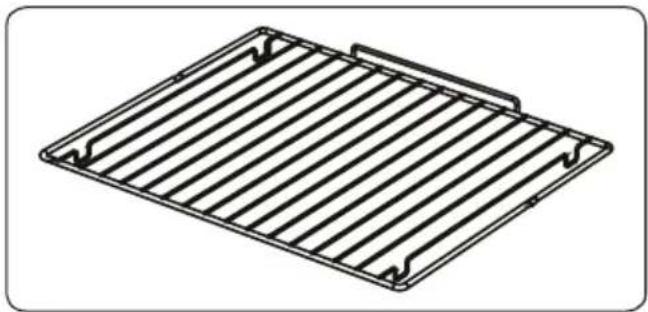

Drátěný rošt EasyFix

Před prvním použitím příslušenství důkladně umyjte v teplé vodě s mycím prostředkem. Použijte čistý měkký hadr.

7 6 4 3 2 1 5 T2 T1

• Vložte příslušenství na správnou pozici do trouby.
• Mezi krytem větráku a příslušenstvím ponechte mezeru alespoň 1 cm.
- Při vyndávání nádobí nebo příslušenství z trouby bud’te opatrní. Horké pokrmy nebo příslušenství mohou způsobit popáleniny.
- Příslušenství se v horkém prostředí může deformovat. Po zchladnutí se mu vrátí původní tvar a funkce.
- Plechy a drátěné rošty lze umístit na výškovou úroveň 1 až 7.
- Teleskopické kolejnice lze umístit na výškovou úroveň T1, T2.
• Výškovou úroveň 3 doporučujeme použít při pečení na jedné výškové úrovni.
• Výškovou úroveň T2 doporučujeme použít při pečení na jedné výškové úrovni s teleskopickými kolejnicemi.
• Výškové úrovně 2 a 4 doporučujeme použít při pečení na dvou výškových úrovních.
- Drátěná mřížka otočného rožně musí být umístěna na výškové úrovni 3.
• Výšková úroveň T2 se používá pro drátěnou mřížku otočného rožně při použití teleskopických kolejnic.

****Příslušenství se může lišit v závislosti na zakoupeném modelu.

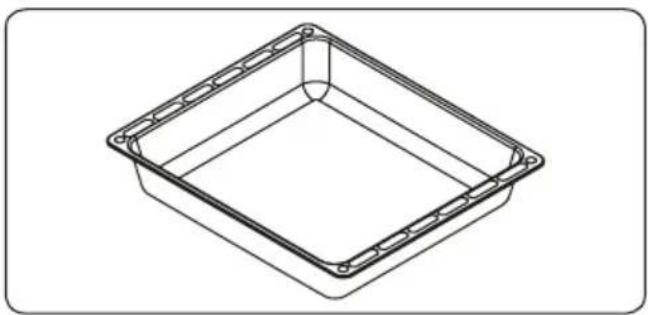

8 cm hluboký plech

8 cm hluboký plech se nejlépe hodí pro přípravu dušených pokrmů.

Postavte plech na kteroukoli mřížku a zasuňte ho až na konec. Aby bylo využití plechu co nejefektivnější, položte ho na třetí patro.

VAROVÁNÍ: 8 cm hluboký plech by se neměl používat na prvním (nejnižším) patře. Nedoporučuje se připravovat pokrmy ve dvou 8 cm hlubokých pleších.

Drátěný rošt s jednou napůl vysunovací teleskopickou kolejnicí EasyFix

Teleskopické kolejnice lze napůl vysunout, abyste měli lepší přístup k pečenému jídlu.

Teleskopické kolejnice

Před prvním použitím příslušenství důkladně umyjte v teplé vodě s mycím prostředkem. Použijte čistý měkký hadr.

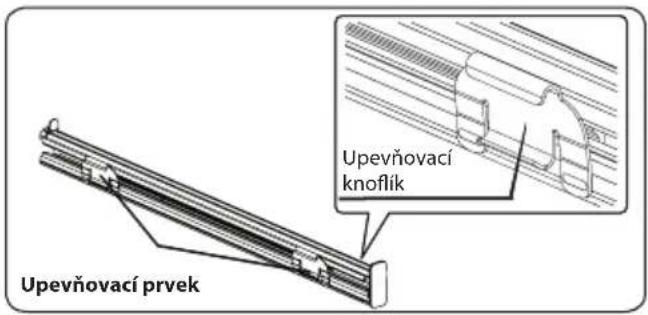

Upevňovací prvek Upevňovací knoflik

- Na každé teleskopické kolejnici jsou upevňovací prvky, které umožňují jejich vyndání, abyste je mohli umýt nebo přendat na jinou výškovou úroveň.

• Vyndejte boční pojezdy. Viz sekce „Vyndání drátěné mřížky“.

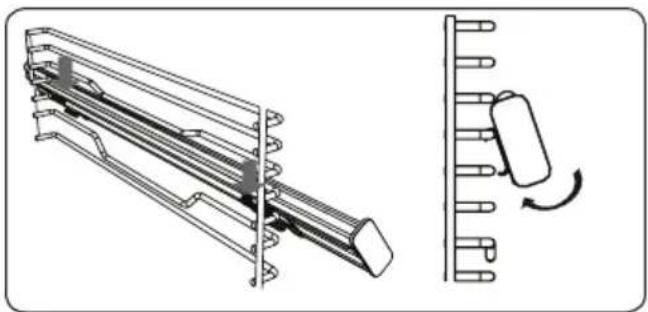

- Zavěste horní upevňovací prvek teleskopické kolejnice na příslušný drát postranní výškové současně zatlačte na spodní upevňovací prvek, dokud neuslyšite zacvaknutí do drátu. - Pokud budete chtít kolejnici odstranit, podržte ji za přední část a postupujte podle výše uvedených kroků v opačném pořadí.

Drátěná mřížka

Drátěná mřížka se nejlépe hodí na grilování nebo zpracování potravin v nádobách vhodných do trouby.

VAROVÁNÍ: Mřížku umístěte správně na libovolné odpovídající patro uvnitř trouby a zasuňte ji až nakonec.

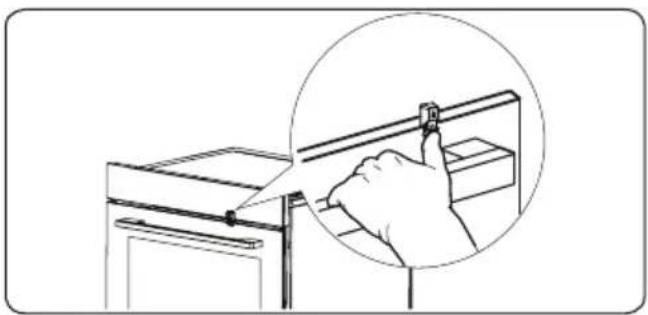

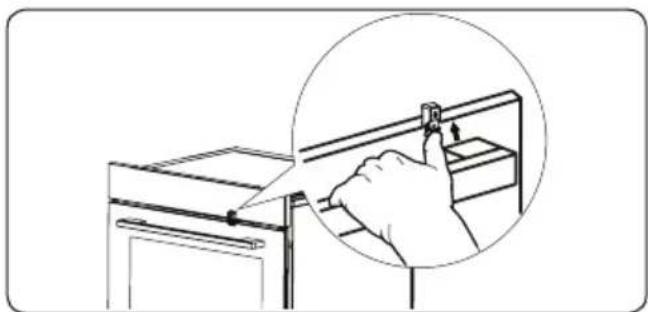

1. Pokud chcete otevřít dveře trouby, podržte nejprve volnou rukou rukojeť a položte palec pod dětský zámek.

1. Zatlačte palcem na dětský zámek.

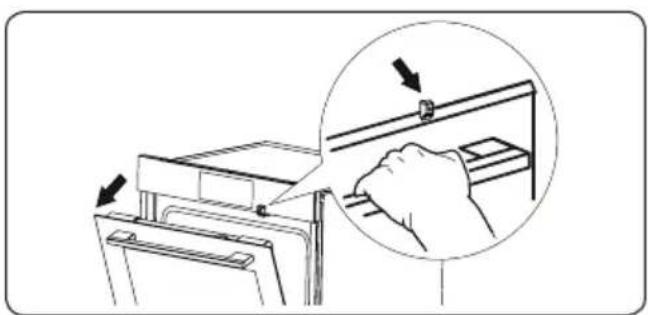

1. Zatáhněte volnou rukou za rukojeť dveří trouby směrem k sobě.

1. Uvolněte dětský zámek. Lehkým zatlačením dvířka zavřete.

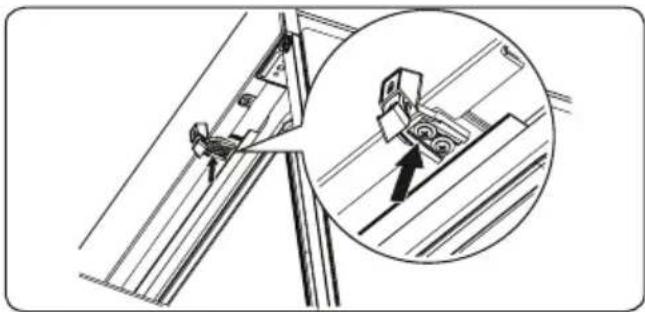

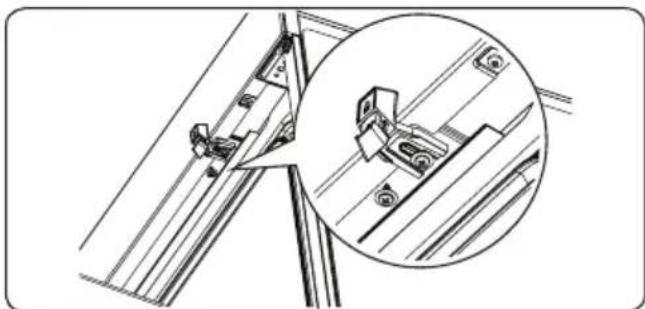

Demontáž dětského zámku

1. Pokud chcete provést demontáž dětského zámku, odšroubujte šroubek označený šipkou.

1. Nedotýkejte se druhého šroubku.

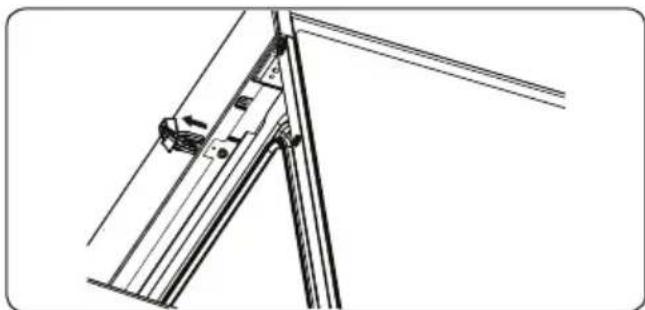

1. Poté, co šroubek úplně odšroubujete tak, jak vidíte na obrázku, zatáhněte za dětský zámek směrem k sobě.

1. Troubu můžete dále používat bez dětského zámku.

Instalace dětského zámku

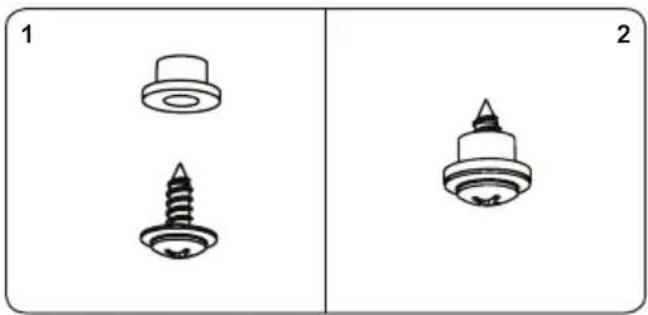

1. Nasadte šroubek takto na podložku.
2. Po nasazení musí pozice vypadat takto.

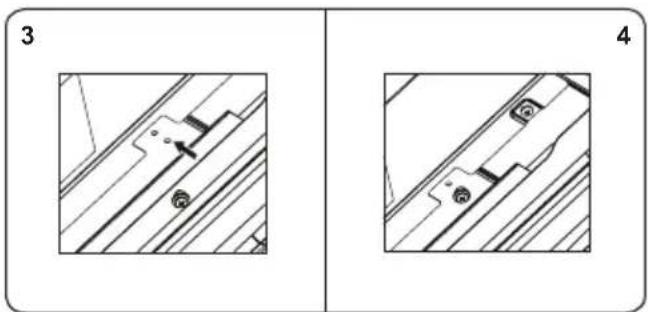

1. Tato část musí být namontována do otvoru označeného šipkou, jak můžete vidět na obrázku 4.

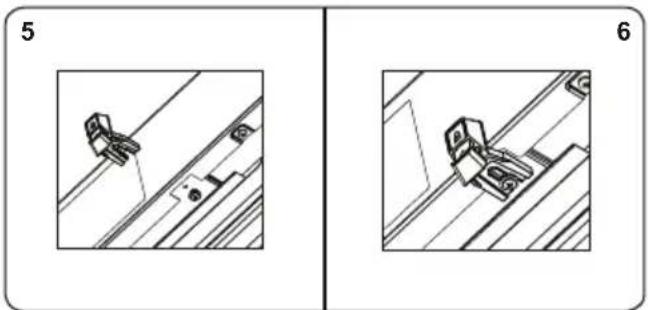

1. Zatlačte dětský zámek směrem k panelu, dokud se nezastaví o panel. Ramena dětského zámku musí být mezi podložkou a horní stranou.
2. Až panel zastaví dětský zámek, musí být pozice takto.

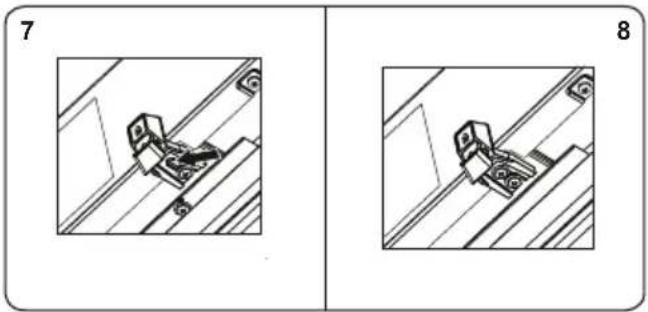

1. Namontujte druhý šroubek do otvoru označeného šipkou, jak můžete vidět na obrázku 8.

2. Konečná montáž musí vypadat takto.

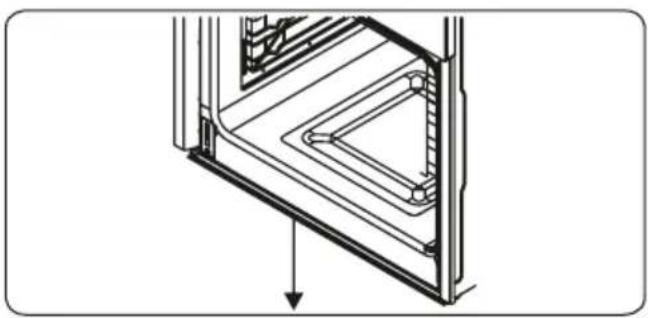

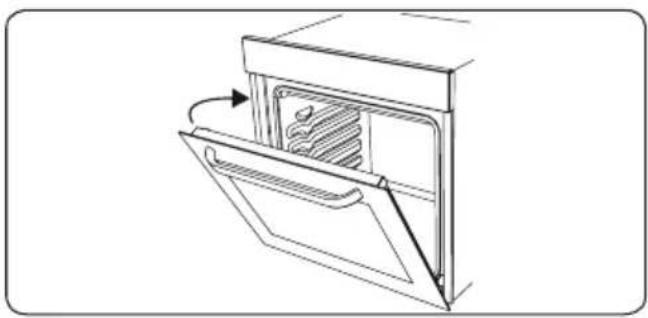

Dvířka s tichým zavíráním

Když dvířka trouby pustíte těsně před zavřením, sama se pomalu zavřou.

Někdy může při vaření vznikat na vnitřním skle dvířek trouby kondenzace. Nejedná se o poruchu produktu.

Otevřete dvířka trouby do pozice na grilování a nechejte je takto 20 vteřin.

Voda steče do kolektoru na vodu.

Nechte troubu zchladnout a utřete vnitřní část dvířek suchou utěrkou. Tento proces se musí pravidelně opakovat.

VAROVÁNÍ: Než začnete spotřebič čistit, vypněte ho a počkejte, až vychladne.

Všeobecné pokyny

• Než na spotřebič použijete nějaký čisticí materiál, zkontrolujte, zda je k tomu vhodný a je doporučený výrobcem.
• Použijte krémové nebo tekuté čisticí přípravky, které neobsahují malé částice. Nepoužívejti (korozivní) krémy, abrazivní čisticí prášky, hrubé drátěnky ani tvrdé nástroje. Mohly by poškodit povrchy spotřebiče.

Nepoužívejte čisticí prostředky s obsahem drobných částeček. Ty by mohly poškrábat skleněné, smaltované anebo natřené části spotřebiče.

- Pokud na spotřebiči přeteče tekutina, ihned ji otřete, aby nedošlo k poškození částí.

Žádnou část spotřebiče nečistěte parním čističem.

Čištění vnitřního prostoru

• Vnitřní prostor smaltovaných trub je nejlepší čistit, dokud jsou teplé.
• Po každém použití troubu vytřete měkkým hadrem namočeným ve vodě s čisticím prostředkem. Poté ji znovu otřete mokrým hadrem a vysušte.
  • K občasnému kompletnímu vyčištění trouby může být potřeba tekutý čisticí prostředek.

Čištění skleněných částí

• Skleněné části spotřebiče čistěte pravidelně.
• Na vnitřní i vnější skleněné části použijte čistič skla. Poté je důkladně opláchněte a osušte suchým hadrem.

Čištění nerezových části (pokud je spotřebič má)

• Nerezové části spotřebiče čistěte pravidelně.
- Otřete nerezové části měkkým hadrem namočeným pouze do vody. Poté je důkladně hadrem.

Nečistěte nerezové části, dokud jsou ještě horké po přípravě pokrmů.

Nenechávejte na nerezových částech delší dobu ocet, kávu, mléko, sůl, vodu, nebo citronovou či rajčatovou štávu.

Čištění částí s nátěrem (pokud je spotřebič má)

- Skvrny od rajčat, rajčatového protlaku, kečupu, citronu, olejových derivátů, mléka, jídel s cukrem, slazených nápojů a kávy se musí ihned očistit hadrem namočeným do teplé vody. Pokud tyto skvrny hned neočistíte a zaschnou na povrchu, NESMÍ se odírat tvrdými předměty (hranatými předměty, ocelovými nebo plastovými drátěnkami, houbičkami s hrubým povrchem) ani čisticími prostředky s vysokým obsahem alkoholu, odstraňovači skvrn, odmašťovači nebo abrazivními chemikáliemi. Jinak na povrchu s práškovým nátěrem může dojít ke korozi a vzniku skvrn. Výrobce neponese zodpovědnost za žádné škody způsobené nevhodnými čisticími prostředky nebo postupy.

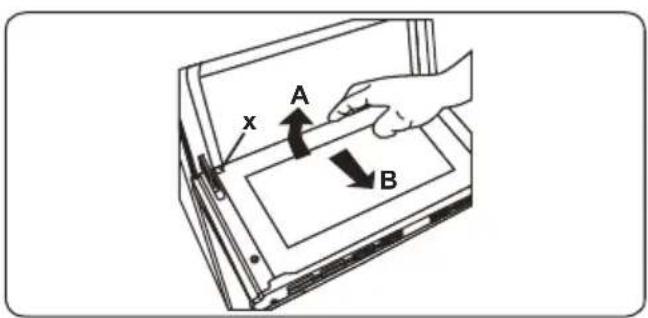

Odstranění vnějšího skla

Před čištěním musíte sklo dvířek trouby odstranit, jak vidíte níže.

1. Zatlačte sklo ve směru B a uvolněte ho z upevňovací svorky (x). Zatáhněte za sklo ve směru A.

x A B

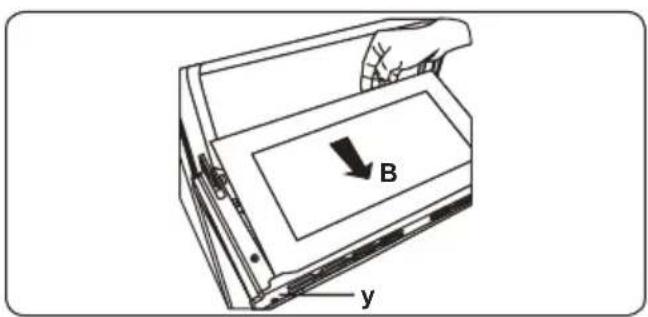

Vrácení vnějšího skla na místo:

1. Zatlačte na sklo směrem k upevňovací svorce a pod ni (y) ve směru B.

B y

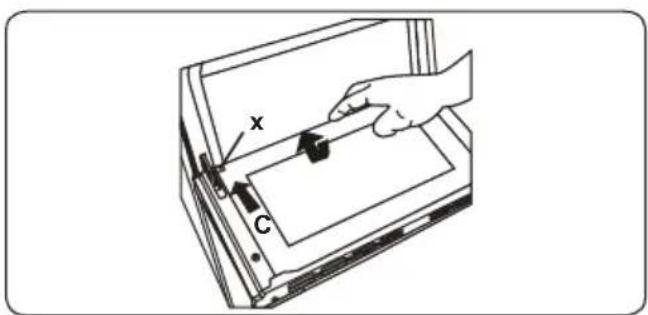

1. Usad'te sklo pod upevňovací svorku (x) ve směru C.

x C

Pokud jsou dvířka trouby z trojitého skla, lze třetí vrstvu skla vyndat stejným způsobem jako druhou vrstvu skla.

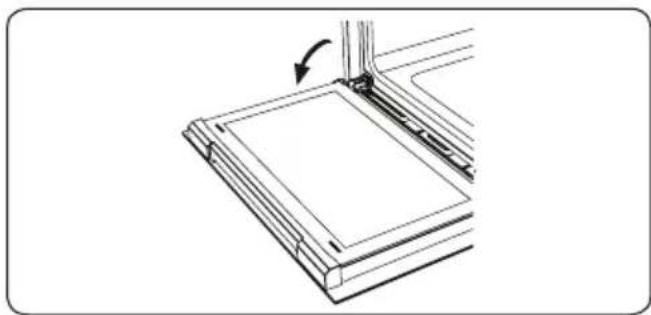

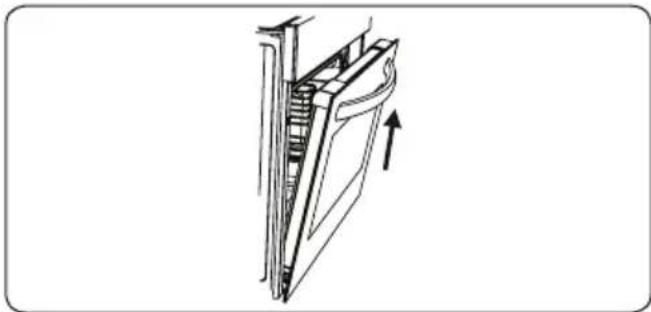

Odstranění dvířek trouby

Než začnete čistit sklo dvířek trouby, musíte dvířka sundat, jak vidíte níže.

1. Otevřete dvířka trouby.

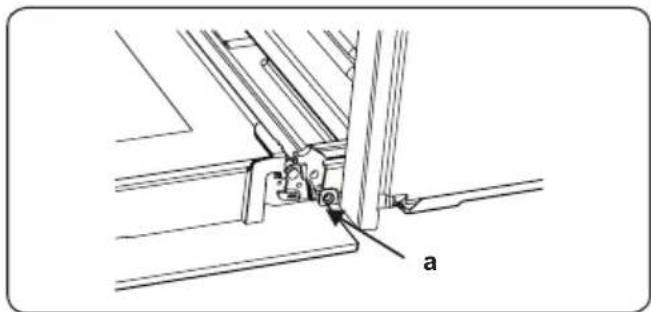

1. Otevřete západku (a) (pomocí šroubováku) až na koncovou pozici.

1. Dejte dvířka do téměř uzavřené pozice a zatažením dvířek směrem k sobě je sundejte.

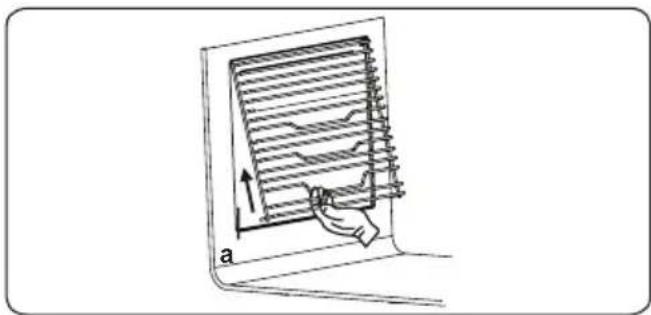

Odstranění drátěné police

Drátěnou polici odstraníte tak, že za ni zatáhnete, jak vidíte na obrázku. Po uvolnění police ze svorek (a) ji zdvihněte nahoru.

VAROVÁNÍ: Údržbu tohoto spotřebiče smí provádět pouze zaměstnanec autorizovaného servisu nebo kvalifikovaný technik.

Výměna lampy trouby

VAROVÁNÍ: Než začnete spotřebič čistit, vypněte ho a počkejte, až vychladne.

• Sundejte skleněnou čočku a odstraňte žárovku.
• Vložte novou žárovku (odolnou teplotám do 300 °C) namísto staré žárovky (230 V, 15–25 Watt, typ E14).
• Vratte na místo skleněnou čočku. Trouba je nyní připravena k použití.
• Výrobek obsahuje světelný zdroj energetické třídy G.
- Světelný zdroj nemůže být nahrazen koncovým uživatelem. Je zapotřebí poprodejní servis.
- Přiložený světelný zdroj není určen k použití v jiných aplikacích.

Vyměnitelný zdroj světla profesionálem

Lampa je navržená speciálně pro použití v domácích kuchyňských spotřebičích. Není vhodná pro osvětlení místnosti v domácnosti.

6. ODSTRAŇOVÁNÍ PROBLÉMŮ A PŘEPRAVA

6.1 Odstraňování problémů

Pokud i po použití těchto základních kroků pro odstraňování potíží budou potíže se spotřebičem přetrvávat, kontaktujte personál autorizovaného servisu nebo kvalifikovaného technika.

Problém Možná příčina Řešení
Troubu nejde zapnout.	Je vypnutý proud.	Zkontrolujte, zda je v pořádku dodávka energie.Zkontrolujte také, zda fungují ostatní kuchyňské spotřebiče.
Spotřebič nehřeje nebo se nezahřivá trouba.	Je nesprávně nastavená teplota trouby.Dvířka trouby zůstala otevřená.	Zkontrolujte, že teplota trouby je pomocíovládacího knoflíku správně nastavená.
Světlo v troubě (pokud v níje) nesvítí.	Porucha lampy.Elektrína je vypnutá nebo odpojená.	Vyměňte žárovku dle pokynů.Přesvědčte se, že je zapnutá elektrická zásuvka.
Pokrm je nerovnoměrně upečený.	Patra trouby jsou nesprávně nastavená.	Zkontrolujte, zda jste dle doporučení správně nastavili teplotu a umístili patra trouby.Neotvírejte příliš často dvířka trouby, pokud nepřipravujete jídla, která je potřeba otáčet.Pokud otevřete dvířka trouby, vnitřní teplotase sníží, což může mít vliv na výsledky přípravyjídla.
Tlačítka časovače nelze správně stisknout.	Mezi tlačítky se něco zachytilo.Dotykový model: v ovládacím paneluje vlhkost. Je nastavená funkce zámkutlačítek.	Odstraňte nečistoty zachycené v tlačítku azkuste to znovu.Odstraňte vlhkost a zkuste to znovu.Zkontrolujte, zda je nastavená funkce zámkutlačítek.
Ventilátor trouby (pokud ho trouba má) je hlučný.	Patra trouby vibrují.	Zkontrolujte, zda trouba stojí rovně.Zkontrolujte, zda pečicí plechy/nádobynevibrují nebo nejsou v kontaktu se zadnímpanelem trouby.

6.2 Přeprava

Pokud budete produkt potřebovat přepravit jinam, použijte originální obalové materiály a přenášejte ho v originální krabici. Řidte se pokyny pro přepravu uvedenými na obalu.

Všechny volné části přilepte páskou k produktu, abyste zabránili poškození produktu během přepravy.

Pokud nemáte originální balení, zajistěte přepravní box, ve kterém bude spotřebič – obzvláště jeho externí povrchy – chráněn před vnějšími riziky poškození.

7. INFORMAČNÍ LIST

Informační listPHILCO Nařízení v přenesené pravomoci (EU) č. 65/2014
Název nebo ochranná známka výrobce: PHILCO
Adresa výrobce : U Sanitasu 1621 Říčany 251 01, Czech Republic
Identifikační značka modelu: POB 756 B
Základní specifikace: Vestavěná trouba
Značka PHILCO
Model		POB 756 B
Typ trouby ELEKTRICKÁ
Hmotnost kg 31.9
Index energetické účinnosti – teplovzdušné pečení 105.7
Index energetické účinnosti – pečení s použitím ventilátoru 94.3
Energetická třída A
Spotřeba energie (elektrické energie) – teplovzdušné pečení kWh/cyklus 0.93
Spotřeba energie (elektrické energie) – pečení s použitím ventilátoru	kWh/cyklus 0.83
Počet vnitřních prostorů 1 1
Zdroj tepla ELEKTRIKA
Volume I 78
Tato trouba vyhovuje normě EN 60350-1
Minimální doba trvání záruky nabízené výrobcem: 24 měsíců
Dodatečné informace:
Webový odkaz na web výrobce, kde jsou informace uvedené v bodě 6 přílohy II nařízení Komise (EU) 2019/2022 : www.philco.cz
https://eprel.ec.europa.eu/qr/2018883
Tipy na úsporu energieTrouba- Pokud je to možné, pečte pokrmy spolu.- Nechte troubu na krátký čas předehřát.- Neprodlužujte čas pečení.- Na konci pečení nezapomeňte troubu vypnout.- Během pečení neotevírejte dvířka trouby.

TECHNICKÉ INFORMACE

Technické informace se nachází na typovém štítku na vnitřní straně spotřebiče a na energetickém štítku. QR kód, na dodaném energetickém štítku, obsahuje odkaz na registraci spotřebiče v databázi EU Eprel. Uchovejte si energetický štítek, návod k použití, spolu s dalšími dokumenty dodanými s přístrojem.

INFORMACE O TESTOVÁNÍ

Dodané zařízení je v souladu s Ecodesignem a NO 65/2014 NO 66/2014 IEC 60350-1:2023.

Požadavky na přístup vzduchu pro správný provoz přístroje, minimální vzdálenost od zdi a rozměry přístroje, jsou součástí tohoto návodu. V případě dalších dotazů se obraťte na výrobce.

PÉČE O ZÁKAZNÍKA A SERVIS

Vždy používejte pouze originální náhradní díly.

Označení modelu a sériové číslo naleznete na typovém štítku. Polohu typového štítku je možné změnit bez předchozího upozornění.

Originální náhradní díly pro některé konkrétní komponenty jsou k dispozici minimálně 7 nebo 10 let.

Závisí to na typu komponentu a na uvedení posledního spotřebiče daného modelu na trh.

Při kontaktování našeho autorizovaného servisu mějte k dispozici modelové označení, sériové číslo a popis závady.

Pro stažení dokumentů navštivte www.philco.cz.

Pro nahlášení závady a získání dalších servisních informací navštivte https://philco.cz/podpora-a-servis.

Změny vyhrazeny bez předchozího upozornění.

POKYNY A INFORMACE TÝKAJÍCÍ SE LIKVIDACE POUŽITÝCH OBALOVÝCH MATERIÁLŮ

Obalové materiály zlikvidujte na veřejném místě pro likvidaci odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH SPOTŘEBIČŮ

Význam symbolu na výrobku, jeho příslušenství nebo obalu znamená, že s tímto výrobkem nesmí být zacházeno jako s domovním odpadem. Tento výrobek zlikviduje na příslušném sběrném místě pro recyklaci odpadu z elektrických a elektronických zařízení. Popřípadě je možné v některých státech Evropské unie nebo jiných evropských státech vrátit své výrobky místnímu prodejci, v případě koupě obdobného nového výrobku. Správná likvidace tohoto výrobku pomůže ušetřit cenné přírodní zdroje a pomoci při prevenci případného negativního vlivu na životní prostředí a lidské zdraví, ke kterému by mohlo dojít v důsledku nesprávné likvidace odpadu. Podrobnější informace získáte od místního úřadu nebo v nejbližším středisku pro sběr odpadu. Nesprávná likvidace tohoto typu odpadu může podléhat vnitrostátním předpisům o pokutách.

Pro podnikatelské subjekty v Evropské unii

Pokud chcete zlikvidovat elektrické nebo elektronické zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Likvidace v ostatních státech mimo Evropskou unii

Pokud chcete zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo svého prodejce.

Tento výrobek splňuje všechny základní požadavky nařízení EU, která se na něj vztahují.

Změny v textu, designu a technických údajích se mohou vyskytnout bez předchozího upo vyhrazujeme si právo provést tyto změny.

Vstavaná rúra

NÁVOD NA OBSLUHU

PHILCO

1.1 Všeobecné bezpečnostné pokyny

1.4 V priebehu čistenia a údržby

Likvidácia starého spotrebiča

Inštalácia pod pracovní plochu

2.3 Elektrické pripojenie a bezpečnost'

Modrá Hnedá Žltá+zelená

3. FUNKCIE PRODUKTU

1. Ovládací panel
2. Rukovät dverí rúry
3. Dvere rúry

Ovládací panel

4 5 6

* Ak je to možné, pripravujte s pečeným kuracím na ražni.

1. Stlačte „☐“. Začne blikat symbol ⚙ a zobrazí sa „0:00“.

0:00 - +

1. Zvolte požadovaný čas. Použite tlačidlá „+“ a „-“, kým ⚠, bliká.

1. Pomocou ovládačov vyberte požadovanú funkciu varenia a teplotu.

duf

1. Stlačte „” kým na displeji neuvidíte „dur“ a symbol Ⓑ. Čas a symboly „A“ a Ⓑ budú blikat.

0:00 - +

1. Použitím tlačidiel „+“ a „-“ zvolte požadovaný čas varenia.

Ked' sa časovač vráti na nulu, rúra sa vypne a zaznie zvukové upozornenie. Symboly „A“ a “ budú blikat. Otočte oba ovládače do polohy „0“ a pre vypnutie zvukového signálu stlačte l'ubovoľné tlačidlo na časovači. Symbol zmizne a stlačením tlačidla “” časovač prepnete spät do manuálneho režimu.

Nastavenie zvuku

Na úpravu jasu obrazovky displeja stlačte a podržte tlačidlo „+“ na 3 sekundy. Na obrazovke displeja sa zobrazí „br1“. Následne po každom stlačení tlačidla „+“ sa zobrazí iný jas.

Symbol termostatu

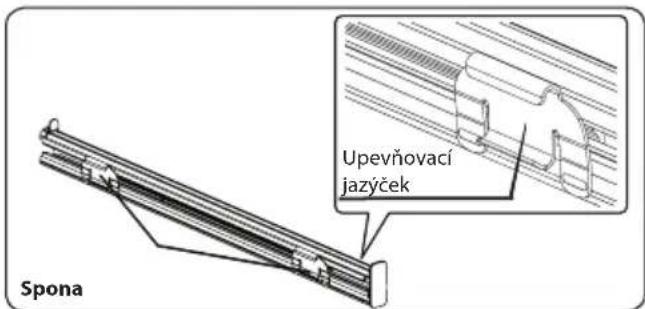

Teleskopické kol'ajničky

Pri prvom použití dôkladne očistite príslušenstvo teplou vodou, čistiacim prostriedkom a čistou mäkkou handričkou.

Upevňovací jazýček Spona

Demontáž detského zámku

1. Nedotýkajte sa druhej skrutky.

Montáž detského zámku

Voda odkvapká do zberača.

Ochlad'te rúru a utrite vnútro dverí suchou utierkou. Tento postup sa musíte robit' pravidelne.

Vymenitelný zdroj svetla profesionálom

Pri kontaktovaní nášho autorizovaného servisu majte k dispozícii modelové označenie, sériové číslo a popis chyby.

Pre stiahnutie dokumentov navštívte www.philco.sk.

Obalové materiály zlikvidujte na verejnom mieste pre likvidáciu odpadu.

LIKVIDÁCIA POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH SPOTREBIČOV

Výrobce/Manufacturer:

Fast ČR, a.s.

U Sanitasu 1621

Říčany 251 01, CZECH REPUBLIC

Distributor:

FAST PLUS, a.s.

Vlčie hrdlo 324/90

821 07 Bratislava, SLOVAKIA
