POB 417 - Trouba Philco - Bezplatný návod k obsluze

Typ výrobku	Vestavná elektrická trouba
Značka	Philco
Model	POB 417
Zdroj energie	Elektrický
Objem trouby	60 litrů
Počet funkcí	8 funkcí vaření
Hlavní funkce	Horkovzduch, Gril, Rozmrazování, Ventilátor, Spodní ohřev, Horní ohřev, Pizza, Rychlopředehřev
Rozsah teplot	50°C - 250°C
Typ čištění	Smaltovaný vnitřek s snadno čistitelným povrchem
Typ dveří	Dveře z chladného skla
Příkon	2800 W
Napětí	220-240 V, 50/60 Hz
Rozměry (V x Š x H)	59.5 x 59.5 x 56.0 cm
Rozměry pro vestavbu	59.0 x 56.0 x 55.0 cm
Hmotnost	32 kg
Časovač	Digitální časovač s upozorněním na konec vaření
Bezpečnostní prvky	Dětská pojistka, Automatické vypnutí, Ochrana proti přehřátí
Údržba	Otřete vlhkým hadříkem, vyhněte se abrazivním čisticím prostředkům
Dostupnost náhradních dílů	Topná tělesa, termostaty, těsnění dveří k dispozici
Index opravitelnosti	8.5/10 (snadno opravitelné)

Často kladené otázky - POB 417 Philco

Jak předehřát troubu?

Vyberte funkci předehřevu (obvykle označeno ikonou ventilátoru) a nastavte požadovanou teplotu. Trouba signalizuje, až je připravena.

Jaká je maximální doba pečení?

Časovač lze nastavit až na 120 minut, poté se trouba automaticky vypne.

Mohu v troubě použít hliníkovou fólii?

Ano, ale vyhněte se zakrytí dna nebo větracích otvorů. Fólii položte na plech, aby zachytávala odkapávající tekutiny.

Jak vyčistit vnitřek trouby?

Použijte vlhký hadřík s jemným čisticím prostředkem. Na odolné skvrny použijte neabrazivní čistič na trouby. Nepoužívejte ocelovou vlnu.

K čemu slouží dětská pojistka?

Dětská pojistka deaktivuje všechna tlačítka a kliku dveří, aby se zabránilo náhodnému ovládání dětmi.

Proč trouba nehřeje?

Zkontrolujte napájení a ujistěte se, že je nastaven časovač. Pokud trouba stále nehřeje, může být nutné vyměnit topné těleso.

Jak vyměnit osvětlení trouby?

Odpojte napájení, odstraňte skleněný kryt a vyměňte žárovku za žárovku do trouby 25W/300°C. Nasaďte kryt zpět.

Jaké jsou doporučené polohy roštů?

Pro většinu pečení použijte střední rošt. Pro grilování použijte horní rošt. Na velké pečeně použijte spodní rošt.

Jak aktivovat automatické vypnutí?

Trouba se automaticky vypne po uplynutí naprogramované doby vaření. Bezpečnostní vypnutí můžete také aktivovat v nastavení.

Jaké náhradní díly jsou k dispozici?

Topná tělesa, termostaty, těsnění dveří, knoflíky a žárovky do trouby jsou běžně k dispozici u autorizovaných prodejců.

NÁVOD K OBSLUZE POB 417 Philco

Děkujeme, že jste zakoupil výrobek značky PHILCO. Aby váš spotřebič sloužil co nejlépe, přečtěte si všechny pokyny v tomto návodu.

OBSAH

ČÁST 1: DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ...... 2

ČÁST 2: POPIS PŘÍSTROJE ...... 4

ČÁST 3: INSTALACE....5

Umístění......5

Elektrické zapojení....7

ČÁST 4: POUŽITÍ......8

Ovládací panel....8

Funkce rozmrazování....10

Statické vaření (zapnuté horní i dolní topné těleso)....10

Funkce turbo větráku....10

Kombinace větráku a obou topných těles 11

Gril a funkce rožnění 11

Kombinace grilu, horního topného tělesa a funkce rožnění 11

Kombinace grilu, funkce rožnění a větráku 12

Kombinace turbo větráku a dolního topného tělesa....12

Použití digitálního časovače....13

Použití manuálního časovače 15

Rožnění 15

Tipy na úsporu elektrické energie....17

Příslušenství trouby 17

ČÁST 5: ČIŠTĚNÍ A ÚDRŽBA....19

Čištění vnitřního prostoru trouby....19

Výměna světla 19

ČÁST 6: PŘEDTÍM NEŽ ZAVOLÁTE DO SERVISU ...... 20

ČÁST 7: TECHNICKÉ SPECIFIKACE....21

ČÁST 1: DŮLEŽITÁ BEZPEČNOSTNÍ OPATŘENÍ

Doporučení:

Před instalací a ovládáním této trouby si pečlivě přečtěte tyto instrukce. Níže si zapište sériové číslo, které naleznete na typovém štítku trouby. Je nezbytně nutné, abyste si tento návod k použití uschovali, abyste ho mohli používat i v budoucnu. Chcete-li spotřebič prodat, předat dalšímu majiteli, nebo když se budete stěhovat, vždy se přesvědčte, že je ke spotřebiči přiložen tento návod k použití, aby se i nový vlastník mohl seznámit s používáním spotřebiče a příslušným varováním.

SÉRIOVÉ ČÍSLO:

Důležité bezpečnostní instrukce

• Tento spotřebič je určen pro použití v domácnosti jako zabudovaný spotřebič.
• Odstraňte všechny obalové materiály a reklamní štítky. Obalové materiály a reklamní štítky zlikvidujte podle místních předpisů.
• Nedovolte, aby si s obalovým materiálem hrály děti. Hrozí riziko udušení.
• Po rozbalení spotřebiče a odstranění obalového / reklamního materiálu zkontrolujte, zda není spotřebič nikterak poškozen. V opačném případě kontaktujte autorizované servisní středisko.
• Spotřebič MUSÍ být instalován a uveden do provozu autorizovaným servisním technikem na základě instrukcí výrobce uvedených v tomto návodu.
• Instalace provedená nekvalifikovanou osobou může způsobit nesprávnou funkčnost, poškození spotřebiče, vznik požáru nebo zranění osob.
• Výrobce ani jeho distributor nejsou odpovědni za způsobené škody vzniklé nesprávnou nebo neodbornou instalací, zapojením nebo ovládáním. Zásahem nekvalifikované osoby do spotřebiče se spotřebitel zříká nároku na záruční opravu.
• Nezapínejte troubu, dokud není správně a řádně sestavena.
• Ujistěte se, že přívodní kabel není zamotán ani zaklíněn pod troubou nebo jiným spotřebičem.
• Nevystavujte přívodní kabel velkému tlaku a nadměrnému teplu.
• Pokud je přívodní kabel poškozen, musí být vyměněn servisním technikem nebo jiným kvalifikovaným elektrikářem. V žádném případě nevyměňujte přívodní kabel sami. Hrozí riziko úrazu elektrickým proudem.
• Pokud nebudete troubu používat, ujistěte se, že jsou všechny ovladače vypnuty.
• Varování: Před výměnou osvětlení se ujistěte se, že jsou všechny ovladače vypnuty, přívodní kabel je odpojen od síťové zásuvky, popř. je jistič obvodu, ve kterém je trouba zapojena, vypnutý.
• Před čištěním, údržbou nebo přemístěním, se ujistěte se, že jsou všechny ovladače vypnuty, přívodní kabel je odpojen od síťové zásuvky, popř. je jistič obvodu, ve kterém je trouba zapojena, vypnutý.
• Některé části se mohou při dlouhodobém používání zahrívat. Nedotýkejte se takových částí. Vyčkejte, až vychladnou.
• Nedotýkejte se tepelného tělesa uvnitř trouby.
• Varování: Zabraňte dětem, aby se dotýkaly spotřebiče, pokud je v provozu a je teplý.
  • V blízkosti spotřebiče neskladujte ani nepoužívejte hořlavé / těkavé látky.
• Pokud budete používat jiný elektrický spotřebič v blízkosti trouby, ujistěte se, že přívodní kabel takového spotřebiče je mimo dosah částí trouby vyzařujících teplo.
• Při instalaci dbejte na to, aby byla zajištěna dostatečná cirkulace vzduchu. Řidťe se instrukcemi uvedenými v příslušné části návodu na instalaci.

• Tento návod k použití je připravován pro několik modelů současně. Z tohoto důvodu se mohou některé části / obrázky lišit od verze spotřebiče, který jste si zakoupili. Při čtení návodu dbejte všech varování a instrukcí.

• Tento spotřebič není určen pro osoby (včetně dětí) se sníženou fyzickou, smyslovou nebo mentální schopností nebo osoby s omezenými zkušenostmi a znalostmi, pokud nad nimi není veden odborný dohled nebo podány instrukce zahrnující použití tohoto spotřebiče osobou odpovědnou za jejich bezpečnost.

• Děti by měly být pod dozorem, aby se zajistilo, že si se spotřebičem nebudou hrát.
• Pokud budete muset nechat spotřebič opravit, kontaktujte autorizované servisní středisko a vždy se ujistěte a vyžadujte pouze originální náhradní díly, popř. díly doporučené výrobcem.
• Před zapojením do síťové zásuvky se ujistěte, že napětí uvedené na typovém štítku odpovídá napětí ve vaší zásuvce. Pokud si nejste jisti napětím ve vaší síťové zásuvce, kontaktujte svého dodavatele elektrické energie.
  • Vždy zapojujte spotřebič do uzemněné zásuvky.
• U modelů s časovačem se ujistěte, že jste nastavili správně čas po prvním zapnutí nebo po výpadku elektrické energie. Teplo a vlhko se bude tvořit v místě instalace spotřebiče. Zajistěte správně odvětrávání místnosti (kuchyně), ve které je spotřebič instalován.
• Po prvním zapnutí můžete zaznamenat nepatrný zápach vycházející z vnitřního prostoru trouby. Jedná se vypalování izolačních materiálů a tepelné spirály. Jedná se o normální jev. Doporučujeme zapnout troubu poprvé naprázdno na maximální teplotu po dobu 45 minut. Současně zajistěte dostatečné odvětrávání místnosti, ve které je trouba instalována.
• Pokud je trouba zapnutá, dochází k zahřívání vnitřního prostoru, zejména tepelného tělesa. Nedotýkejte se žádný zahřátých částí. Po vypnutí trouby vyčkejte, až tepelné těleso a vnitřní prostor vychladne.
• Do trouby nevkládejte hořlavé, těkavé ani vznětlivé látky. Do trouby nevkládejte ani nádoby pod tlakem, papír, plastové nebo látkové předměty, pokud není určeno jinak.
• Během provozu se mohou některé vnější části trouby zahřívat. Chraňte před dětmi.
• Na otevřená dvířka nestoupejte ani nesedejte. Nedovolte dětem, aby si hrály na otevřených dvířkách.
• Údaje uvedené v tištěných dokumentech, které jsou dodávány společně se spotřebičem, jsou údaje získané v laboratorních podmínkách odpovídající příslušným nařízením. Tyto hodnoty se mohou lišit od hodnot získaných pravidelným používáním a s ohledem na prostředí použití spotřebiče.
  • Varování: Teplota povrchu může přesáhnout až 95°C. Abyste zabránili úrazu, dodržujte pokyny k instalaci.
• K čištění nepoužívejte hrubé čisticí prostředky, drátěnky ani houbičky s drátěnkami. Mohli byste povrch poškrábat, čímž snižujte životnost spotřebiče.
  • K čištění nepoužívejte parní čističe.
• Po dokončení přípravy bude větrák v provozu a bude ochlazovat vnitřní prostor, dokud nebude dostatečně chladný.
• Spotřebič byl vyroben v souladu s příslušnými bezpečnostními opatřeními odpovídající elektrickým spotřebičům. Instalaci, údržbu a opravy musí být provedeny pouze v autorizovaném servisním středisku. V opačném případě může dojít k poškození spotřebiče, vzniku požáru nebo úrazu osob apod.
• Používejte funkce spotřebiče, nastavení teploty a časovač (pokud je dostupný) podle instrukcí v tomto návodu. V opačném případě může dojít k poškození spotřebiče, vzniku požáru nebo úrazu osob apod.
• Na otevřená dvířka nepokládejte žádné těžké předměty. Můžete dvířka poškodit nebo vyvrátit.
• Pokud nebudete spotřebič delší dobu používat, vypněte ho, odpojte přívodní kabel ze síťové zásuvky.
• Nevystavujte spotřebič prímému slunečnímu světlu, dešti, sněhu, prachu ani extrémním teplotám.
• Nepoužívejte tento spotřebič s externím časovačem nebo podobným zařizením, které by mohlo samo spotřebič spustit.

ČÁST 2: POPIS PŘÍSTROJE

1. Ovládací panel
2. Rukojet
3. Dvířka trouby
4. Dětský zámek
5. Plech
6. Dolní topné těleso (pod deskou)
7. Horní topné těleso (pod deskou)
8. Rošt
9. Kolejnice
10. Osvětlení trouby
11. Turbo topné těleso (pod deskou)
12. Větrák (pod deskou)
13. Vývody vzduchu

POZNÁMKA:

Obrázky jsou pouze ilustrační a mohou se změnit z důvodu neustálého vývoje bez předchozího upozornění.

ČÁST 3: INSTALACE

Spotřebič je vyroben z nejkvalitnějších materiálů a dílů, modernost, funkčnost a praktičnost trouby dokáže pokrýt všechny vaše potřeby. Před instalací a používáním si pečlivě přečtěte tento návod k použití a seznamte se všemi instrukcemi a pokyny. Níže uvedená pravidla jsou nezbytná ke správnému používání a údržbě spotřebiče. Tyto instrukce je třeba, aby si přečetl i technik, který bude spotřebič instalovat.

Po rozbalení spotřebiče se jistěte, že ten není poškozen. V opačném případě kontaktujte autorizované servisní středisko. V žádném případě nepoužívejte poškozený spotřebič ani spotřebič s poškozeným přívodním kabelem.

Odstraňte ze spotřebiče všechny obalové materiály a reklamní štítky. Ty zlikvidujte podle místní právně platných předpisů. Zabraňte, aby si s obalovým materiálem nehrály děti. Hrozí riziko udušení.

PRO INSTALACI TROUBY KONTAKTUJTE AUTORIZOVANÉHO SERVISNÍHO TECHNIKA.

Umístění

Řidte se níže uvedenými instrukcemi!

Při výběru místa zajistěte, aby v blízkosti trouby nebyly žádné hořlavé, těkavé nebo vznětlivé látky a materiály, jako jsou záclony, olej, oblečení apod. Hrozí riziko vzniku požáru.

Nábytek okolo spotřebiče musí být odolný proti teplotám větším než 50°C.

Na obrázku níže jsou uvedeny požadavky na minimální vzdálenosti od horních polic, odsavače par apod. Minimální vzdálenost mezi odsavačem par musí být 65 cm. Pokud nad spotřebičem není instalován odsavače par, vzdálenost by neměla být menší než 70 cm.

Můžete použít vnější rozměry skříněk 1 nebo 2.

Zasuňte troubu do skříňky zadní části napřed. Otevřete dvířka a do otvorů v rámu vložte 2 šrouby. Jakmile se rám produktu dotkne povrchu skříňky, dotáhněte trouby.

Rozměry a materiál skříňky, do které budete trouby instalovat, musí být vyrobena z materiálů, který odolá vysokým teplotám. Pro správnou instalaci bezpečně zajistěte elektrické kontakty a izolační části. Izolační části musí být zajištěny tak, aby s nimi nebylo možné hýbat s nebo bez použití žádného nářadí. Neinstalujte spotřebič v těsné blízkosti lednice nebo mrazáku. V opačném případě můžete negativně ovlivnit chod těchto spotřebičů.

Elektrické zapojení

Dodržujte níže uvedené instrukce!

• Přívodní kabel musí být připojen pouze k uzemněné zásuvce. Kabelové zapojení je znázorněno na obrázku níže. Pokud není k dispozici uzemněná zásuvky odpovídajících parametrů, kontaktujte svého elektrikáře nebo autorizovaný servis.
• Zástrčka přívodního kabelu slouží jako odpojovací zařízení, a proto musí zůstat síťová zásuvka snadno přístupná, popř. jistič obvodu, ve kterém je spotřebič zapojen. Nikdy nepoužívejte prodlužovací kabel.
• Zabraňte, aby se přívodní kabel dotýkal horkých ploch, byl zamotán, byl vystaven nadměrnému tlaku.
• Pokud je přívodní kabel poškozen, nepoužívejte spotřebič. Kontaktujte autorizovaný servis. Přívodní kabel může být vyměněn pouze autorizovaným technikem nebo jinou odborně kvalifi kovanou osobou.
• Elektrické zapojení musí být provedeno autorizovaným technikem. Typ přívodního kabelu je H05VV-F.
• Nesprávné zapojení může způsobit poškození spotřebiče. Takové poškození není hrazeno v záručních podmínách.
• Zapojujte prívodní kabel pouze do uzemněné sítové zásuvky 220 – 240 V\~.

Výrobce ani jeho distributor nejsou odpovědni za způsobené škody vzniklé nesprávnou nebo neodbornou instalací, zapojením nebo ovládáním. Zásahem nekvalifikované osoby do spotřebiče se spotřebitel zříká nároku na záruční opravu.

ČÁST 4: POUŽITÍ

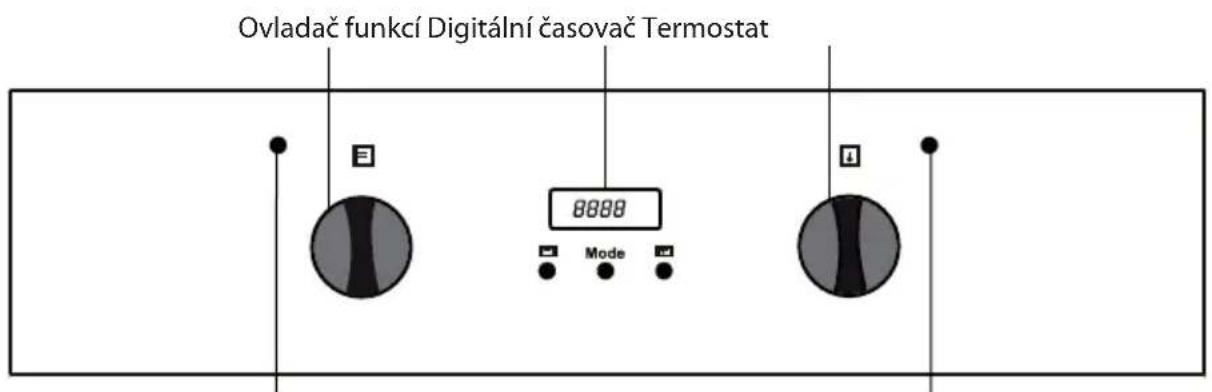

Ovládací panel

Světelná kontrolka provozu Světelná kontrolka termostatu

Světelná kontrolka provozu Světelná kontrolka termostatu

Použití ovladačů trouby

Otočením ovladače vyberte požadovanou funkcí přípravy. Více informací dále v návodu.

Termostat

Po výběru příslušné funkce otočte termostatem na příslušnou teplotu a trouba bude spuštěna (časovač je třeba nastavit, pokud je dostupný). Světelná kontrolka termostatu se rozsvítí nebo zhasne v závislosti na provozu.

Přehled funkcí

Osvětlení trouby je zapnuto.

Osvětlení, červená varovná kontrolka a větrák jsou zapnuty. Je aktivována funkce rozmrazování.

Termostat, varovné kontrolky, dolní a horní topná tělesa jsou zapnuty.

Termostat, varovné kontrolky, větrák a turbo větrák jsou zapnuty.

Termostat, varovné kontrolky, větrák, dolní a horní topná tělesa jsou zapnuty.

Termostat, varovné kontrolky, větrák, topné těleso grilu a funkce rožnění jsou zapnuty.

Termostat, varovné kontrolky, horní topné těleso, topné těleso grilu a funkce rožnění jsou zapnuty.

Termostat, varovné kontrolky, horní topné těleso, topné těleso grilu, větrák a funkce rožnění jsou zapnuty.

Termostat, varovné kontrolky, větrák, dolní topné těleso a turbo větrák jsou zapnuty.

Horní topné těleso je zapnuto.

Dolní topné těleso je zapnuto.

Dostupnost jednotlivých funkcí se může lišit v závislosti na modelu.

Funkce rozmrazování

Vložte potraviny, které chcete rozmrazit, do trouby na rošt a zvolte třetí kolejnici zespodu. Pod rošt vložte plech, do kterého se bude zachytávat voda vzniklá při rozmrazování.

Otočným ovladačem zvolte funkci rozmrazování.

Tato funkce nevaří ani nepeče, pouze pomáhá rozmrazovat potraviny v co nejkratším čase.

Statické vaření (zapnuté horní i dolní topné těleso)

Tento typ přípravy jídla, také nazývaný jako tradiční metoda, zajišťuje rovnoměrnou distribuci tepla generovaného z horního a dolního topného tělesa. Dochází tak k rovnoměrnému pečení shora i zespoda.

Nastavte termostat na příslušnou teplotu – viz tabulka níže, popř. recept, podle kterého připravujete jídlo.

Otočným ovladačem zvolte příslušnou funkci.

Doporučujeme nechat troubu předehřát asi 10 minut.

Vložte potraviny do nádoby vhodné pro trouby a tuto vložte do předehřáté trouby.

Tato funkce je vhodná pro přípravu koláčů, piškotových korpusů, dortů, zapékaných jídel, lasagní a pizzy.

Po dokončení přípravy vypněte troubu posunutím ovladače funkcí a termostatu do nulové hodnoty a zrušte časovač (pokud je dostupný). Vyndejte připravované jídlo z trouby a položte na prkénko nebo kovový rošt a nechte vychladnout. Nechte dvířka otevřena, aby trouba vychladla.

Po dokončení přípravy je trouba horká. Nepřibližujte se příliš blízko k troubě. Zajistěte, aby se k troubě nepřibližovaly děti.

Funkce turbo větráku

Funkce turbo větráku slouží k rovnoměrné distribuci tepla v troubě. Všechny potraviny na všech roštech budou rovnoměrně upečeny.

Nastavte termostat na požadovanou teplotu. Otočným ovladačem zvolte funkci turbo větráku. Po 10 minutách předehřátí vložte potraviny do trouby v příslušných pečících nádobách. Tato funkce je vhodná pro přípravu několika jídel najednou.

Pokud se chystáte péct na dvě různá jídla na dvou roštech současně, zvolte teplotu, tu nižší ze dvou teplot vhodných pro daná jídla – viz tabulka níže.

Příprava jídla na dvou roštech současně vyžaduje prodloužený dobu přípravy v porovnání s přípravou na jednom roštu. Nicméně příprava pokrmů nemusí vždy být dokončena současně. Proto pravidelně kontrolujte oba pokrmy.

Po dokončení přípravy vypněte troubu posunutím ovladače funkcí a termostatu do nulové hodnoty a zrušte časovač (pokud je dostupný). Vyndejte přípravované jídlo z trouby a položte na prkénko nebo kovový rošt a nechte vychladnout. Nechte dvířka otevřena, aby trouba vychladla.

Po dokončení přípravy je trouba horká. Nepřibližujte se příliš blízko k troubě. Zajistěte, aby se k troubě nepřibližovaly děti.

Kombinace větráku a obou topných těles

Pomocí větráku a jeho ramen je teplý vzduch z dolního a horního topného tělesa distribuován do celého vnitřního prostoru trouby.

Nastavte termostat na příslušnou teplotu – viz tabulka níže, popř. recept, podle kterého připravujete jídlo.

Otočným ovladačem zvolte příslušnou funkci.

Doporučujeme nechat troubu předehřát asi 10 minut.

Vložte potraviny do nádoby vhodné pro trouby a tuto vložte do předehřáté trouby.

Připravované jídlo bude rovnoměrně propečeno.

Tato funkce je vhodná pro zapékané pokrmy.

Po dokončení přípravy vypněte troubu posunutím ovladače funkcí a termostatu do nulové hodnoty a zrušte časovač (pokud je dostupný). Vyndejte přípravované jídlo z trouby a položte na prkénko nebo kovový rošt a nechte vychladnout. Nechte dvířka otevřena, aby trouba vychladla.

Po dokončení přípravy je trouba horká. Nepřibližujte se příliš blízko k troubě. Zajistěte, aby se k troubě nepřibližovaly děti.

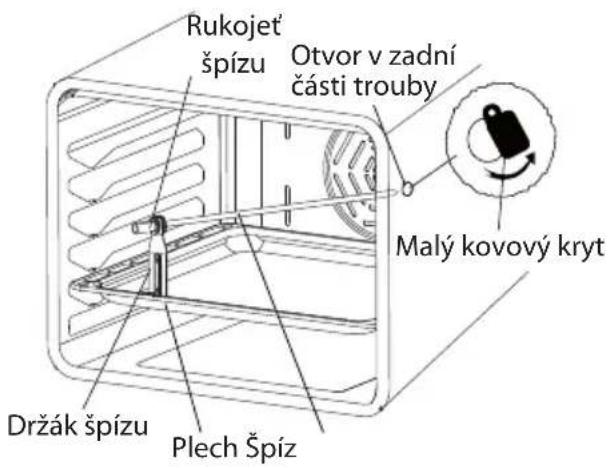

Gril a funkce rožnění

Tato funkce se používá pro grilování, rožnění kuřat a rožnění na jehlách. Pro rožnění používejte příslušné jehly na rožnění. Doporučujeme umístit rošt s potravinami, které chcete grilovat, na nejvrchnější kolejnici odshora. Pod rošt vložte plech, do kterého budete zachytávat tuk, šťávu z grilovaného pokrmu.

Během grilování je třeba, aby dvířka trouby zůstala zavřená. Teplota by měla dosáhnout 190°C.

Nastavte termostat na příslušnou teplotu – viz tabulka níže, popř. recept, podle kterého připravujete jídlo.

Otočným ovladačem zvolte příslušnou funkci.

Doporučujeme nechat troubu předehřát asi 5 minut.

Vložte potraviny do nádoby vhodné pro trouby a tuto vložte do předehřáté trouby.

Po dokončení přípravy vypněte troubu posunutím ovladače funkcí a termostatu do nulové hodnoty a zrušte časovač (pokud je dostupný). Vyndejte připravované jídlo z trouby a položte na prkénko nebo kovový rošt a nechte vychladnout. Nechte dvířka otevřena, aby trouba vychladla.

Po dokončení přípravy je trouba horká. Nepřibližujte se příliš blízko k troubě. Zajistěte, aby se k troubě nepřibližovaly děti.

Kombinace grilu, horního topného tělesa a funkce rožnění

Tato funkce umožňuje rychlejší přípravu potravin, grilování, rožnění kuřat a rožnění na jehlách. Pro rožnění používejte příslušné jehly na rožnění. Doporučujeme umístit rošt s potravinami, které chcete grilovat, na nejvrchnější kolejnici odshora. Pod rošt vložte plech, do kterého budete zachytávat tuk, šťávu z grilovaného pokrmu.

Během grilování je třeba, aby dvířka trouby zůstala zavřená a teplota by měla dosáhnout 190°C.

Nastavte termostat na příslušnou teplotu – viz tabulka níže, popř. recept, podle kterého připravujete jídlo.

Otočným ovladačem zvolte příslušnou funkci.

Doporučujeme nechat troubu předehřát asi 5 minut.

Vložte potraviny do nádoby vhodné pro trouby a tuto vložte do předehřáté trouby.

Po dokončení přípravy vypněte troubu posunutím ovladače funkcí a termostatu do nulové hodnoty a zrušte časovač (pokud je dostupný). Vyndejte připravované jídlo z trouby a položte na prkénko nebo kovový rošt a nechte vychladnout. Nechte dvířka otevřena, aby trouba vychladla.

Po dokončení přípravy je trouba horká. Nepřibližujte se příliš blízko k troubě. Zajistěte, aby se k troubě nepřibližovaly děti.

Kombinace grilu, funkce rožnění a větráku

Tato funkce zajištuje kompletní přípravu smažených pokrmů kombinací větráku, grilu a funkce grilování. Tato funkce umožňuje rychlejší přípravu potravin, grilování, rožnění kuřat a rožnění na jehlách. Pro rožnění používejte příslušné jehly na rožnění. Doporučujeme umístit rošt s potravinami, které chcete grilovat, na nejvrchnější kolejnici odshora. Pod rošt vložte plech, do kterého budete zachytávat tuk, šťávu z grilovaného pokrmu.

Během grilování je třeba, aby dvířka trouby zůstala zavřená a teplota by měla dosáhnout 190°C.

Nastavte termostat na příslušnou teplotu – viz tabulka níže, popř. recept, podle kterého připravujete jídlo.

Otočným ovladače zvolte příslušnou funkci.

Doporučujeme nechat troubu předehřát asi 5 minut.

Vložte potraviny do nádoby vhodné pro trouby a tuto vložte do předehřáté trouby.

Po dokončení přípravy vypněte troubu posunutím ovladače funkcí a termostatu do nulové hodnoty a zrušte časovač (pokud je dostupný). Vyndejte přípravované jídlo z trouby a položte na prkénko nebo kovový rošt a nechte vychladnout. Nechte dvířka otevřena, aby trouba vychladla.

Po dokončení přípravy je trouba horká. Nepřibližujte se příliš blízko k troubě. Zajistěte, aby se k troubě nepřibližovaly děti.

Kombinace turbo větráku a dolního topného tělesa

Kombinace turbo větráku a dolního topného tělesa je vhodná pro přípravu pizzy nebo slaných koláčů apod. Zatímco turbo větrák zajišťuje rovnoměrnou distribuci horkého vzduchu ve vnitřním prostoru trouby, dolní topné těleso zajišťuje propečení zespoda.

Nastavte termostat na příslušnou teplotu – viz tabulka níže, popř. recept, podle kterého připravujete jídlo.

Otočným ovladače zvolte příslušnou funkci.

Doporučujeme nechat troubu předehřát asi 10 minut.

Vložte potraviny do nádoby vhodné pro trouby a tuto vložte do předehřáté trouby.

Po dokončení přípravy vypněte troubu posunutím ovladače funkcí a termostatu do nulové hodnoty a zrušte časovač (pokud je dostupný). Vyndejte připravované jídlo z trouby a položte na prkénko nebo kovový rošt a nechte vychladnout. Nechte dvířka otevřena, aby trouba vychladla.

Po dokončení přípravy je trouba horká. Nepřibližujte se příliš blízko k troubě. Zajistěte, aby se k troubě nepřibližovaly děti.

Použití digitálního časovače

Nastavení hodin

Před použitím trouby je třeba nastavit čas. Po zapojení přívodního kabelu se na displeji rozblikají symbol (A) a „0:00“. Stiskněte současně tlačítka + a –. Na obrazovce se zobrazí symbol 🚗 tečka uprostřed obrazovky se rozbliká. Tlačitky + a – nastavte hodiny, zatímco tečka bliká. Po dokončení nastavení se tečka rozsvítí.

Zatímco na displeji blikají symboly (A) a „0:00“, nebude možné troubu ovládat. Pokud stiskněte současně tlačítka + a – a na obrazovce se zobrazí symbolů, budete moci ovládat troubu manuálně. Pokud dojde k přerušení dodávky elektrické energie nebo vypnete troubu ze síťové zásuvky, bude třeba nastavit hodiny znovu.

Nastavení minutky

Nejprve je třeba nastavit správné hodiny – viz postup výše.

Stiskněte tlačítko MODE uprostřed. Symbol △ se na displeji rozbliká. Současně se zobrazí „0:00“. Nastavte dobu minutky tlačítky + a –, zatímco symbol △ bliká. Po dokončení nastavení se na displeji rozsvítí symbol △ Minutka bude nastavena.

Minutka bude nastavena v rozmezí do 0 do 23.59.

Jakmile je minutka u konce, zazní zvukový signál a symbol △ se na displeji rozbliká. Stisknutím libovolného tlačítka zrušíte zvukový signál a symbol △ z displeje zmizí.

Minutka slouží pouze k varování. Trouba nebude během této funkce aktivována.

Nastavení doby přípravy

Tato funkce umožnuje přípravu potravin v prednastavené době.

Vložte potraviny, které chcete připravit, do trouby.

Nastavte termostat a otočným ovladačem vyberte příslušnou funkci.

Stiskněte opakovaně tlačítko MODE, dokud se na displeji nezobrazí „stop“. Symbol (A) se rozbliká. Tlačítky + a – nastavte dobu přípravy.

Po dokončení nastavení se na displeji zobrazí hodiny a symboly (A) a 🚗️ se na displeji rozsvítí. Současně se trouba spustí.

Dobu přípravy je možné nastavit v rozmezí od 0 do 10 hodin.

Jakmile je doba příprav u konce, zazní varovný signál a symbol (A) se na displeji rozbliká. Nastavte termostat a ovladač funkcí na nulové hodnoty a stisknutím libovolného tlačítka zrušíte varovný signál.

Nastavení doby ukončení přípravy

Tato funkce umožnuje přípravu potravin podle nastavené doby ukončení přípravy.

Vložte potraviny, které chcete připravit, do trouby.

Nastavte termostat a otočným ovladačem vyberte příslušnou funkci.

Stiskněte opakovaně tlačítko MODE, dokud se na displeji nezobrazí „end“. Symbol (A) a hodiny se rozblikají.

Tlačítky + a – nastavte dobu ukončení přípravy potravin.

Po dokončení nastavení se na displeji zobrazí hodiny a symboly (A) a 🎨 se na displeji rozsvítí. Současně se trouba spustí.

Dobu ukončení přípravy je možné nastavit v rozmezí až do 10 hodin.

Jakmile je doba příprav u konce, zazní varovný signál a symbol (A) se na displeji rozbliká. Nastavte termostat a ovladač funkcí na nulové hodnoty a stisknutím libovolného tlačítka zrušíte varovný signál.

Programová příprava potravin

Tato funkce umožňuje přípravu potravin v přednastaveném čas a po nastavenou dobu.

Vložte potraviny, které chcete připravit, do trouby.

Nastavte termostat a otočným ovladačem vyberte příslušnou funkci.

Nejdříve stiskněte opakovaně tlačítko MODE, dokud se na displeji nezobrazí „stop“. Symbol (A) se rozbliká.

Tlačítky + a – nastavte dobu přípravy.

Po dokončení nastavení se na displeji zobrazí hodiny a symboly (A) a 🚗️ se na displeji rozsvítí.

Dobu přípravy je možné nastavit v rozmezí od 0 do 10 hodin.

Poté stiskněte opakovaně tlačítko MODE, dokud se na displeji nezobrazí „end“. Symbol (A) a hodiny se rozblikají.

Tlačítky + a – nastavte dobu ukončení přípravy potravin.

Po dokončení nastavení se na displeji zobrazí hodiny a symboly (A) a 🚗 se na displeji rozsvítí.

Můžete nastavit čas, který může být až 23.59 hodin po získaném čase nebo přidaném čase k hodinám.

Současně se trouba spustí v čase vypočítaném odečtením doby přípravy od doby ukončení přípravy a ukončí tak přípravu potravin v nastaveném čase ukončení přípravy potravin. Jakmile je doba přípravy u konce, zazní varovný signál a symbol (A) se na displeji rozbliká. Nastavte termostat a ovladač funkcí na nulové hodnoty a stisknutím libovolného tlačítka zrušíte varovný signál.

Použití manuálního časovače

[NO TEXT]

Manuální provoz

Pokud otočíte časovačem do polohy M, budete moci současně používat i troubu. Jakmile je časovač v poloze 0, trouba se vypne.

L

Ovládání nastavením času

Otočte časovačem v rozmezí od 0 do 100 minut. Trouba se vypne, jakmile bude časovače opět v poloze 0. Zazní jednou varovný signál.

POZNÁMKA:

Platí pouze pro modely s manuálním časovačem.

Rožnění

Použití příslušenství na rožnění

VAROVÁNÍ:

Před instalací jehly se ujistěte, že je trouby vypnutá!

Protáhněte jehlu skrz kuře, popř. potraviny na rožnění, a zajistěte ho pomocí dodávaných svorek.

Posuňte kryt otvoru pro vložení jehly na stranu a následně vložte hrot jehly do otvoru pro jehlu na rožnění, který se nachází v zadní části trouby. Ujistěte se, že je jehla řádně zajištěna v rámu a v převodu motoru.

Do třetí kolejnice vložte mřížku, na kterou upevněte druhý konec jehly. Pokud je rukojeť nasazena, nejprve ji sejměte. Rukojeť se používá pouze při vkládání a vyjímání jehly do / z trouby. Zavřete dvířka.

VAROVÁNÍ:

Před instalací špízu se ujistěte, že je trouby vypnutá!

Sejměte svorky ze špízu uvolněním příslušných šroubů a protáhněte špíz skrz kuře. Poté nasadťe svorky zpět a kuře zajistěte dotažením šroubů svorek.

Na druhou kolejnici vložte plech a držák jehly umístěte do otvorů v plechu – viz obrázek. V závislosti na modelu je dodána rukojeť nebo mřížka.

Posuňte kryt otvoru pro vložení špízu na stranu a následně vložte hrot špízu do otvoru, který se nachází v zadní části trouby, a druhý konec vložte do držáku. Ujistěte se, že je špíz na obou stranách řádně zajištěn.

Pokud je rukojeť nasazena, nejprve ji sejměte. Rukojeť se používá pouze při vkládání a vyjímání jehly do / z trouby. Zavřete dvířka.

Protiskluzová mřížka

• Vložte protiskluzovou mřížku do trouby na libovolnou kolejnici zvýšeným koncem napřed.
  • Protiskluzová mřížka se určena pouze pro použití v troubě.

Vyjmutí mřížky Vyjmutí katalitického panelu

Vytáhněte mřížku, jak je uvedeno na obrázku. Po uvolnění z drážek ji zvedněte směrem vzhůru.

Odšroubujte G šrouby ze smaltového katalitického panelu.

Příslušenství závisí na modelu.

Tipy na úsporu elektrické energie

• Snižte množství tekutin nebo tuku pro zkrácení doby přípravy.
• Otevírejte dvířka trouby pouze, pokud je to nezbytné.

Příslušenství trouby

• Doporučujeme používat nádobí vhodné pro přípravu potravin v troubě, jako jsou skleněné zapékací mísy, dortové formy, rošty do trouby. Vhodnost nádobí pro použití v troubě jsou uvedeny na obalu takových nádob a určuje je výrobce. Čtěte pečlivě instrukce výrobce daného nádobí.
• Pokud budete používat menší nádoby na pečení, doporučujeme takové vložit doprostřed plechu dodávaného v příslušenství trouby. Zabráníte tak náhodnému převržení nádoby.
• Pokud potraviny, které chcete připravovat, zcela nezakrývají rošt v troubě, pokud jste vyjmuli potraviny z mrazáku nebo pokud používáte plech jako odkapávací misku pro zachytávání šťávy nebo tuky z připravovaného pokrmu, můžete zaznamenat drobnou deformaci na roštu z důvodu vysoké teploty generované během připravy pokrmu. Jedná se o normální jev, který vzniká při přenosu tepla.
• Nevkládejte skleněné plechy nebo nádoby na chladná místa ihned po vyjmutí z trouby. Nepokládejte je na studené nebo vlhké podložky. Po dokončení přípravy bud' otevřete dvířka trouby a nechte pokrm tzv. dojít, nebo vyjměte nádobu z trouby a položte na dřevěné prkénko nebo utěrku. V opačném případě by se mohla skleněná nádoba poškodit nebo rozbít.
• Pokud budete používat funkci grilu, doporučujeme používat grilovací rošt dodávaný v příslušenství trouby (pokud je trouba vybavena funkcí grilu). Tím zabráníte potřísnění a znečištění vnitřního prostoru trouby kapající šťávou nebo tukem.
• Pokud budete používat veliký široký gril, vložte plech pod rošt, na kterém budete potraviny grilovat. Pro snadnější čištění přidejte do takového plechu trochu vody.
  • Pro grilování použijte kolejnici 3 nebo 4.

Široká mřížka: pro grilování nebo pro pokládání pečících nádob jiných než na plech.

Plochý plech: pro pečení tenkých koláčů, korpusů apod.

Hluboký plech: pro pečení masa

Jídlo	Turbo Dolní a horní topné těleso						Dolní a horní topné těleso a větrák Gril
	Termo-stat	Kolejnice	Doba přípravy	Termo-stat	Kolejnice	Doba přípravy	Termo-stat	Kolejnice	Doba přípravy	Termo-stat	Kolejnice	Doba přípravy
Lasagne 17	0-190 1-2-3	35 - 45 17	0-190 1-2 35	- 45 170-1	90 1-2 25-35
Koláč 150-	170 1-2-3 30	- 40 170-1	90 1-2 30	- 40 150-17	0 1-2-3 25 - 35
Sušenky 15	0-170 1-2-3	25 - 35 17	0-190 1-2 30	- 40 150-1	170 1-2-3 25 - 35
Grilované mleté maso										200	4	10 - 15
Vodnaté potraviny	175 - 200	2	40 - 50	175 - 200	2	40 - 50	175 - 200	2	40 - 50
Kuře				200	1 - 2	45 - 60	200	1 - 2	45 - 60	200	*	50 - 60
Plátky masa										200	3 - 4 15	- 25
Hovězí steak										200	4	15 - 25
Koláč 2 plechy	160 - 180	1 - 4 30	- 40
Lasagne 2 plechy	170 - 190	1 - 4 35	- 45
* Příprava pomocí kovových jehel na grilování

ČÁST 5: ČIŠTĚNÍ A ÚDRŽBA

Před čištěním nebo běžnou údržbou se ujistěte, že jsou ovladač funkcí, termostat a časovač (pokud je k dispozici) v nulové pozici, trouba je vypnutá a přívodní kabel je vytažen ze síťové zásuvky, popř. je vypnutý jistič obvodu, ve kterém je spotřebič zapojen.

Nepoužívejte čisticí prostředky, které by mohly poškodit smaltový nebo lakovaný povrch trouby.

Používejte pouze čisticí prostředky, které jsou určeny pro čištění a údržbu vaší trouby.

K čištění nepoužívejte hrubé čisticí prostředky, drátěnky ani houbičky s drátěnkami. Nepoužívejte benzín, benzen, rozpouštědla ani jiné podobné látky. Může dojít k poškození trouby, zvláště smaltovaného nebo lakovaného povrchu, a tím se může negativně ovlivnit činnost a chod trouby.

Nepoužívejte parní čističe k čištění nebo údržbě trouby.

Čištění vnitřního prostoru trouby

Ujistěte se, že je trouba vypnutá.

Čištění bude snadnější, pokud bude trouba mírně teplá.

Pomocí čisté měkké utěrky zlehka namočené v teplé vodě s trochou prostředku na mytí nádobí otřete vnitřní prostor trouby. Poté otřete jen utěrkou namočenou v čisté vodě a otřete do sucha.

Pro prodloužení životnosti doporučujeme troubu pravidelně čistit.

Výměna světla

Výměnu světla by měl provést autorizovaný technik nebo jiná kvalifi kovaná osoba.

Ujistěte se, že je trouba vypnutá a studená.

Sejměte přední kryt světla, vyšroubujte zářivku a tu vyměňte za zářivku stejného typu. Ta musí být odolná proti teplotám až 300°C, typ E14, max. 25 W.

Kryt nasadte zpět a zkontrolujte, zda svítí.

Problém Řešení
Trouba nefunguje. Trouba není zapojena v síťové zásuvce, popř. je vypnutý jistič.Došlo k výpadku elektrického proudu.Není nastaven časovač (pouze modely s časovačem).
Trouba nehřeje. Není nastaven termostat.
Světlo nesvítí. Světlo je rozbité.
Nerovnoměrné pečení Zkontrolujte, které topné těleso nesprávně hřeje,a kontaktujte autorizovaný servis.

Pokud problém s vaší troubou není uveden v tabulce, obratte se na autorizovaný servis.

Přeprava

Alespoň po dobu záruční doby doporučujeme uchovat originální obal v případě potřeby převozu spotřebiče. Dbejte instrukcí na obalu.

Všechny pohyblivé části trouby zajistěte papírem a lepicí páskou. Plechy a rošty doporučujeme převážet zvlášt, nebo je zabalit a převážet položené na troubě.

Pokud není k dispozici originální balení, zabalte spotřebič do vhodného kartonu.

ČÁST 7: TECHNICKÉ SPECIFIKACE

Model POB 321/417/420
Napájení 230 V ~ 50Hz
Příkon 2300 W
Spotřeba 0,89 kWh
Objem 56 l
Spotřeba ve vypnutém stavu 0,9 Wh

POZNÁMKA: Výše uvedená data podléhají změnám.

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové subjekty v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého pro-dejce nebo dodavatele.

Likvidace v ostatních zemích mimo Evropskou unii

Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Tento výrobek je v souladu s požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

PHILCO

Elektrické zapojenie....7

ČAST 4: POUŽITIE....8

Ovládací panel....8

Funkcia rozmrazovania....10

• Na čistenje nepoužívaite parné čističe.

Elektrické zapojenie

Pripravované jedlo bude rovnomerne prepečené.

Hned'ako je čas prípravy na konci, zaznie varovný signál a symbol (A) sa na displeji rozbliká. Nastavte termostat a ovládač funkcií na nulové hodnoty a stlačením l'ubovolného tlačidla zrušite varovný signál.

Stlačte opakovane tlačidlo MODE, kým sa na displeji nezobrazí „end“. Symbol (A) a hodiny sa rozblikajú.

Ovládanie nastavením času

Vytiahnite mriežku, ako je uvedené na obrázku. Po uvolnení z drážok ju zdvihnite smerom hore.

Odskrutkujte G skrutky zo smaltového katalytického panelu.

Príslušenstvo závisí od modelu.

Uistite sa, že je rúra vypnutá.

Černokostelecká 1621

CZ-25101 Ríčany

Dovozca:

FAST PLUS s.r.o.

Na pántoch 18

SK-831 06 Bratislava

PHILCO®
