NÁVOD K OBSLUZE W9.2 Lamax

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6

A Akční kamera LAMAX W9.2
B Vodotěsný obal do 40 m
© Dálkové ovládání vodotěsné do 2 m
D Li-ion baterie

E USB-C kabel pro nabíjení/přenos souborů
F Utěrka z mikrovlákna
© Mini stativ
H Úchyty

ÚCHYTY

A Držák na tyč – pro upevnění například na řidítka
B Fast plug-in – pro rychle nacvaknutí držáku
© J mount – pro rychle nacvaknutí s vyvýšením
D Redukce na stativ – pro připojení kamery bez pouzdra na příslušenství
E Adaptér na stativ – pro připojení kamery v pouzdru na stativ
F 3-axis connector (3 části) – pro upevnění libovolným směrem
G Samolepící držák (2×) – pro uchycení na hladký povrch (helma, kapota)
H Náhradní 3M podložky (2×) – pro opětovné nalepení samolepícího držáku

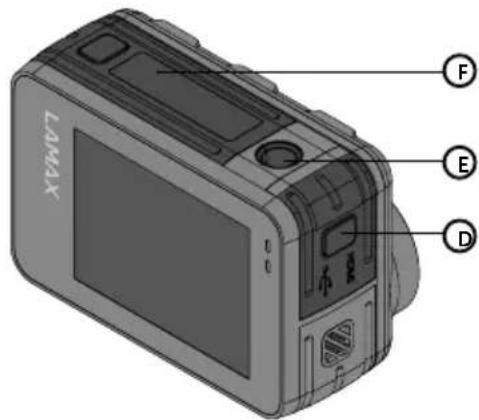

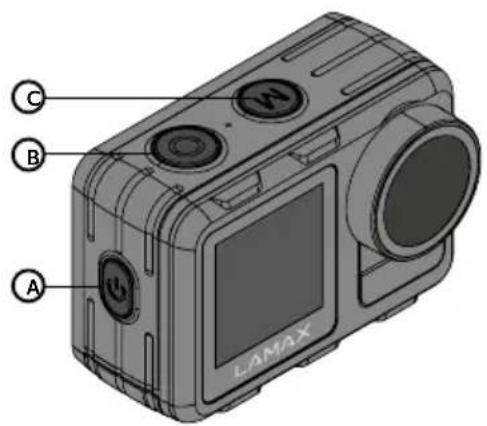

2. SEZNÁMENÍ S KAMEROU

A B C LAMAX

LANAX F E D

A Tlačítko POWER
B Tlačítko REC
© Tlačítko MODE

Dvříka ke konektorům USB-C a micro HDMI
E Dvířka k baterii a slotu na micro SD kartu
F Závit pro upevnění kamery na stativ nebo selfie tyč

Poznámka: Používejte pouze doporučené příslušenství, v opačném případě může dojít k poškození kamery.

3. OVLÁDÁNÍ KAMERY

Zapnutí a vypnutí	Podržením tlačítka POWER nebo potažením palce směrem dolů a následné stlačení ikony POWER
Spuštění / ukončení záznamu a zhotovení fotografie	Stisknutím tlačítka REC
Rychlá změna režimu foto/video	Potažením palce do strany nebo tlačítkem MODE
Zvolení režimu	Dotykem na ikonku[IMAGE]nebo potažením palce směrem nahoru kde následně zvolíte požadovaný režim
Nastavení Dotykem na ikonku	[1-5502]
Prohlížení souborů Dotykem na ikonku	[14-328]
Přepínání mezi displeji Podržení tlačítka MODE
Zapnutí/vypnutí WiFi Stlačením tlačítka POWER nebo dotykem na na ikonku „WiFi” kterou najdete po kliknutí na ikonku[IMAGE]

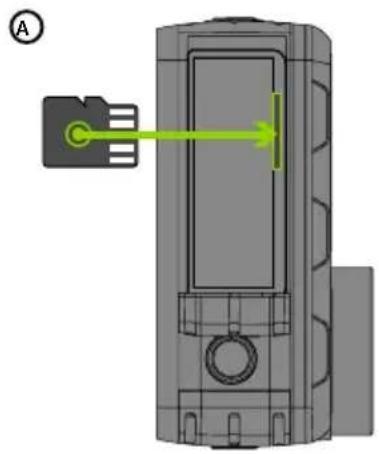

4. PRVNÍ ZAPNUTÍ

Kartu vkládejte jen, když je kamera vypnutá a není připojená k počítači.
Kartu při prvním použití zformátujte přímo v kameře.
Doporučujeme pamětové karty s vyšší zapisovací rychlostí (UHS Speed Class –U3 a vyšší) a maximální kapacitou 128 GB.

Poznámka: Používejte jen Micro SDHC či SDXC karty od renomovaných výrobců. Karty neznačkových výrobčů nezaručují správné fungování datového úložiště.

Kameru můžete nabíjet jak připojením k počítači, tak pomocí dokoupitelného sítového adaptéru.
Nabití baterie z 0 na 100 % trvá přibližně 4,5 hod. Po nabití zhasne indikátor nabíjení.

Poznámka: Nabití baterie z 0 na 80 % trvá 2,5 hod.

5. NASTAVENÍ V REŽIMU VIDEO

Rozlišení videa	Nastavení rozlišení a FPS (snímků za vteřinu) ve kterém kamera bude nahrávat.
Video kvalita	Nastavení požadované kvality video.
Nahrávání zvuku	Nastavení, zda má kamera nahrávat zvuk.
Expozice	Nastavení kompenzace expozice. Vyšší hodnota znamená světlejší video, nižší hodnota tmavší video.
Stabilizace	Zapnutí/vypnutí MaxSmooth stabilizace, která je dostupná ve všech rozlišeních při maximálně 60 fps. Při zapnuté stabilizaci je úhel záběru (FOV) menší a také může při horších světelných podmínách negativně ovlivnit kvalitu video. Nelze kombinovat s funkcí korekce rybího oka.
Cyklické nahrávání	Pokud je zapnuto, video se rozdělí do časových segmentů dle výběru nastavení.
Interval časosběru	Nastavení časového intervalu ve kterém bude kamera pořizovat snímky, které následně uloží do jednoho video souboru.
Trvání časosběru	Zde lze nastavit trvání časosběrného video. Po uplynutí nastaveného času se nahrávání ukončí.
Zpomalené video	Zpomalená video lze nahrávat při rozlišeních se snímkovou frekvencí 60 fps a 120 fps. Pro lepší výsledky je vhodné využít stativ.
Zrychlené video	Zvolení hodnoty pro nahrávání zrychleného video.
Redukce šumu větru	Funkce zlepší nahrávaný zvuk při silném větru.
Metering	Nastavení způsobu měření expozice. Na výběr je ze tří režimů „Střed“, „Průměr“ a „Jeden bod“.> Střed– Toto nastavení je vhodné pro natáčení objektů, které se budou převážně nacházet uprostřed záběru.> Průměr– V tomto nastavení kamera získá informace o světle z celé scény a nastaví průměrné hodnoty.> Jeden bod– Toto nastavení umožní změřit malou část scény, výchozí nastavení je střed. Uživatel pomocí dotykové obrazovky může zvolit jiný bod, ze kterého kamera určí expozici.
Datum ve videu	Zapíná/vypíná vložení data a času do nahrávaného video.

6. NASTAVENÍ V REŽIMU FOTOGRAFIE

Rozlišení foto	Nastavení rozlišení pořizovaných fotografií.
ISO	Nastavení hodnoty ISO. Nastavená hodnota ISO určí citlivost na světlo.Čím vyšší hodnota, tím světlejší snímek.
Expozice Nastavení kompenzace expozice. Vyšší hodnota znamená světlejší fotografii, nižší hodnota tmavší fotografii.
Interval časosběru	Nastavení časového intervalu ve kterém bude kamera pořizovat snímky,které uloží jako jednotlivé soubory.
Trvání časosběru Nastaví délku pořizování časosběrných fotografií.
Samospoušt' Nastavení časového intervalu pro samospoušt'.
Dlouhá expozice Nastavení doby expozice. V tomto nastavení kamera nechá závěrku otevřenou na delší dobu, než normálně. Pro nejlepší výsledky doporučujeme použít stativ a nehýbat s kamerou.
Datum na fotce Zapíná/vypíná vložení data a času do pořízené fotografie.

1. NASTAVENÍ KAMERY

Frekvence sitě	Umožňuje vybrat frekvenci v souladu s frekvencí rozvodné sitě(na Evropském kontinentu je vedený v síti proud s frekvencí 50 Hz,v Americe a části Asie je to potom 60 Hz).
Zvuky	Zapnutí/vypnutí systémových zvuků kamery a jejich hlasitost.
Vyvážení bílé	Nastavení vyvážení bílé barvy pro různé způsoby osvětlení scény.
Efekt	Nastavení barevných módů.
LDC	Zapíná/vypíná redukci rybího oka za pomocí zmenšení úhlu záběru.Nelze kombinovat s funkcí se stabilizací obrazu.
Datum a čas	Nastavení systémového data a času.
Spořič obrazovky	Nastavuje čas, po kterém se automaticky vypne displej, aby šetřil baterii.Dotykem na displej nebo stisknutím tlačítek displej znovu aktivujete.
Automatické vypnutí	Nastavení automatického vypnutí kamery v době nečinnosti. Zapnutáfunkce vypne kameru v případě, že nenahrává video.
Auto nahrávání po zapnutí	Zapíná/vypíná automatického nahrávání při zapnutí kamery.
Jazyk	Výběr jazyka.
Formátovat	Vymazání veškerých dat na paměťové kartě.
Systém	Umožňuje přístup k informacím o firmwaru kamery, k informacímo paměťové kartě a také lze uvést kameru do Továrního nastavení.

8. WIFI - MOBILNÍ APLIKACE

Díky mobilní aplikaci budete moci měnit režimy a nastavení kamery nebo prohlížet a stahovat natočená videa a fotografie přímo do vašeho mobilního zařízení.

A Načtěte QR kód pro stažení aplikace nebo klikněte na následující odkaz: https://www.lamax-electronics.com/w92/app/
B Nainstalujte aplikaci do vašeho mobilního zařízení.
Zapněte WiFi v kameře stlačením tlačítka POWER nebo dotykem na ikonku „WiFi“ kterou najdete po kliknutí na ikonku [Video 4K30].
D Na vašem mobilním zařízení se připojte na WiFi sit's názvem kamery. Heslo na WiFi je zobrazené na displeji kamery (z výroby 1234567890).

9. VODOTĚSNOST

Odolnost proti ponoření do vody je splněna za těchto podmínek:

AKČNÍ KAMERA:

Kamera bez pouzdra odolá ponoření do hloubky 12 metrů. Před ponořením se ujistěte, že máte správně zavřené kryty na boční a spodní straně kamery. Kryty a těsnění musí být zbaveny veškerých nečistot, jako je prach, písek a podobně. Kryty kamery neotvírejte před vyschnutím těla kamery. V případě použití ve slané vodě opláchněte kameru pitnou vodou. K osušení nepoužívejte žádné textilní látky či externí zdroje tepla (fén, mikrovlnná trouba apod.), kameru vždy nechejte pozvolna vyschnout.

VODOTĚSNÉ POUZDRO:

Pouzdro odolá ponoření do hloubky 40 metrů. Před použitím kamery v pouzdru se ujistěte o správném uzavření zadních dvířek pouzdra pomocí mechanismu na horní straně pouzdra. Dvířka a těsnění pouzdra musí být zba- veno veškerých nečistot, jako je prach, písek a podobně. Při použití ve slané vodě opláchněte pouzdro pitnou vodou. K osušení nepoužívejte žádné textilní látky či externí zdroje tepla (fén, mikrovlnná trouba apod.), pouzdro vždy nechejte pozvolna vyschnout. V případě použití vodotěsného pouzdra nelze využít dotykovou plochu dis- pleje kamery a kameru je nutné ovládat pomocí tlačítek.

DÁLKOVÉ OVLÁDÁNÍ:

Dálkové ovládání odolá ponoření do hloubky 2 metrů. Před ponořením se ujistěte, že je správně uzavřený kryt USB na spodní straně ovládání. Kryt neotvírejte před vyschnutím těla dálkového ovládání. K osušení nepoužívejte externí zdroje tepla (fén, mikrovlnná trouba apod.), dálkové ovládání nechejte pozvolna vyschnout nebo pro usušení použijte jemnou textilní látku.

10. BEZPEČNOSTNÍ OPATŘENÍ

Před prvním použitím je spotřebitel povinen se seznámit se zásadami bezpečného používání výrobku.

ZÁSADY A UPOZORNĚNÍ

– Pro zajištění vlastní bezpečnosti nepoužívejte ovládací prvky tohoto přístroje při řízení.
- Při používání rekordéru v autě je nezbytný okenní držák. Rekordér umístěte na vhodné místo tak, aby nebránil ve výhledu řidiče ani v aktivaci bezpečnostních prvků (např. airbagů).
- Objektiv kamery nesmí být ničím blokován a v blízkosti objektivu se nesmí nacházet žádný reflexní materiál. Uchovávejte objektiv čistý.
– Pokud je čelní sklo automobilu zabarveno reflexní vrstvou, může to omezovat kvalitu záznamu.

BEZPEČNOSTNÍ ZÁSADY

• Nepoužívejte nabíječku ve vysoce vlhkém prostředí. Nikdy se nabíječky nedotýkejte mokrýma rukama nebo stojíte-li ve vodě.
• Pri napájení přístroje nebo nabíjení baterie ponechte kolem nabíječky dostatečný prostor pro cirkulaci vzduchu. Nepřikrývejte nabíječku papíry ani jinými předměty, které by mohly zhoršit její chlazení. Nepoužívejte nabíječku uloženou v transportním obalu.
• Nabiječku připojujte ke správnému zdroji napětí. Údaje o napětí jsou uvedeny na plášti výrobku anebo na jeho obalu.
  – Nepoužívejte nabíječku, je-li zjevně poškozena. V případě poškození zařízení sami neopravujte!
  – V případě nadměrného zahřívání přístroj okamžitě odpojte od přívodu energie.

– Nabíjejte zařízení pod dohledem.

- Balení obsahuje malé dílky, které mohou být nebezpečné pro děti. Produkt vždy ukládejte mimo dosah dětí. Sáčky nebo mnoho dílků, které obsahují, mohou po spolknutí nebo po nasazení na hlavu způsobit udušení.

BEZPEČNOSTNÍ UPOZORNĚNÍ PRO LI-ION BATERIE

– Před prvním použitím baterii plně nabijte.

– Pro nabíjení používejte jen nabíječku, která je pro tento typ baterie určena.
- Používejte standardní kabely pro nabíjení, jinak by mohlo dojít k poškození zařízení.
- V žádném případě nepřipojujte k nabíječce mechanicky poškozené nebo nafouklé baterie. Baterie v takovém stavu již vůbec nepoužívejte, hrozí nebezpečí výbuchu.

– Nepoužívejte jakkoliv poškozený síťový adaptér nebo nabíječku.

• Nabíjení provádějte za pokojové teploty, nikdy nenabíjejte při teplotě nižší než 0°C nebo při teplotě vyšší než 40°C.
  – Dejte pozor na pády, baterii neprorážejte ani jinak nepoškozujte. Poškozenou baterii rozhodně neopravujte.
  – Nevystavujte nabíječku ani baterii působení vlhkosti, vody, dešti, sněhu nebo různým nástřikům.
• Baterii nenechávejte ve vozidle, nevystavujte slunečnímu záření a nedávejte poblíž zdrojů tepla. Silné světlo či vysoké teploty mohou baterii poškodit.
• Během nabíjení neponechávejte akumulátory nikdy bez dohledu, zkrat nebo náhodné přebití (akumulátoru nevhodného pro rychlonabíjení nebo nabíjeného nadměrným proudem či při poruše nabíječky) může způsobit únik agresivních chemikálií, explozi nebo následný požár! V případě, že při nabíjení baterie dochází k jejímu nadměrnému ohřívaní, tak baterii okamžitě odpojte.
  – Nabiječku a nabíjený akumulátor neumistujte při nabíjení na nebo do blízkosti hořlavých předmětů. Pozor na záclony, koberce, ubrusy atd.
• Jakmile je dobíjené zařízení plně dobito, odpojte jej z důvodu bezpečnosti.

– Udržujte baterii mimo dosah dětí i zvířat.

– Nabiječku ani baterii nikdy nerozebírejte.

- Pokud je baterie integrovaná, nikdy nerozebírejte zařízení, pokud není stanoveno jinak. Jakýkoliv takový pokus je riskantní a může mít za následek poškození produktu a následnou ztrátu záruky.

- Nevyhazujte opotřebované nebo poškozené baterie do odpadkového koše, ohně či do topných zařízení, ale odevzdejte je ve sběrnách nebezpečného odpadu.

ÚDRŽBA PŘÍSTROJE

- Dobrá údržba tohoto přístroje zajistí bezproblémový provoz a omezí nebezpečí poškození.

- Uchovávejte přístroj mimo extrémní vlhkost a teploty a nevystavujte přístroj dlouhodobě přímému slunečnímu nebo ultrafialovému záření.

– Zabraňte pádu přístroje ani jej nevystavujte silným nárazům.

• Nevystavujte přístroj náhlým a prudkým změnám teplot. Mohlo by to způsobit kondenzování vlhkosti uvnitř zařízení, což by mohlo přístroj poškodit. V případě, kdy dojde ke kondenzaci vlhkosti, před dalším používáním nechte přístroj dokonale vyschnout.
  – Povrch displeje se může snadno poškrábat. Nedotýkejte se jej ostrými předměty.
• Zásadně nečistěte přístroj, když je zapnutý. K čistění displeje a vnějšího povrchu přístroje používejte měkký netřepivý hadřík. Nečistěte displej papírovými utěrkami.
• Zásadně se nepokoušejte přístroj rozebírat, opravovat nebo jakkoli upravovat. V případě demontáže, úprav nebo jakéhokoli pokusu o opravu dochází k propadnutí záruky a může dojít k poškození přístroje či dokonce ke zranění nebo škodám na majetku.
• Neskladujte ani nepřevážejte hořlavě kapaliny, plyny nebo výbušné materiály pohromadě s přístrojem, jeho částmi nebo doplňky.
  – Aby se zabránilo krádeži, nenechávejte přístroj a příslušenství na viditelném místě ve vozidle bez dozoru.

– Přehřátí může přístroj poškodit.

– Při styku se silně chlorovanou nebo mořskou vodou kameru opláchněte v pitné vodě a osušte jí.
- Na vysušení kamery nepoužívejte externí zdroj tepla jako například mikrovlnou troubu nebo sušák na vlasy.
- Před plaváním nebo potápěním vždy zkontrolujte, jestli nejsou pootevřená dvířka baterie nebo dvířka k napájecím portům. Pokud ano, zavřete je. Jinak kamera nebude vykazovat vodotěsnost.
- Dotykový displej utírejte jen utěrkou, která je k tomu určená a vyhněte se tak jeho poškrábání.

DALŠÍ INFORMACE

1) Pro domácnosti: Uvedený symbol (☑) na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení (firemní a podnikové použití): Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašeho prodejce nebo dodavatele. Informace pro uživatele k likvidaci elektrických a elektronických zařízení v ostatních zemích mimo Evropskou unii: Výše uvedený symbol (přeškrtnutý koš) je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení. Vše vyjadřuje symbol přeškrtnutého kontejneru na výrobku, obalu nebo tištěných materiálech.
2) Záruční opravy zařízení uplatňujte u svého prodejce. V případě technických problémů a dotazů kontaktujte svého prodejce, který Vás bude informovat o dalším postupu. Dodržujte pravidla pro práci s elektrickými zařízeními. Uživatel není oprávněn rozebírat zařízení ani vyměňovat žádnou jeho součást. Při otevření nebo odstranění krytů hrozí riziko úrazu elektrickým proudem. Při nesprávném sestavení zařízení a jeho opětovném zapojení se rovněž vystavujete riziku úrazu elektrickým proudem.

Záruční lhůta je na produkty 24 měsíců, pokud není stanovena jinak. Záruka se nevztahuje na poškození způsobené nestandardním používáním, mechanickým poškozením, vystavením agresivním podmínkám, zacházením v rozporu s manuálem a běžným opotřebením. Záruční doba na baterii je 24 měsíců, na její kapacitu 6 měsíců. Výrobce, dovozce ani distributor nenesou žádnou odpovědnost za jakékoli škody způsobené montáží nebo nesprávným užíváním produktu.

PROHLÁŠENÍ O SHODĚ:

Společnost elem6 s.r.o. tímto prohlašuje, že všechna zařízení LAMAX jsou ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 2014/30/EU a 2014/53/EU. Produkty jsou určeny pro prodej bez omezení v Německu, České republice, Slovensku, Polsku, Maďarsku a v dalších členských zemích EU. Záruční Ihůta je na produkty 24 měsíců, pokud není stanovena jinak. Prohlášení o shodě lze stáhnout z webu www.lamax-electronics.com/support/doc.

Kmitočtové pásmo, v němž rádiové zařízení pracuje: 2412 MHz\~2462 MHz
Maximální radiofrekvenční výkon vysílaný v kmitočtovém pásmu, v němž je rádiové zařízení provozováno: 12.51 dBm

VÝROBCE:

elem6 s.r.o., Braškovská 308/158, 161 00 Praha 6 https://www.lamax-electronics.com

CE

Tiskové chyby a změny v manuálu jsou vyhrazeny.

LAMAX

ELECTRONICS

LAMAX W9.2

ACTION CAMERA

LAMAX W9.2

OBSAH

1. OBSAH BALENIA....2
2. ZOZNÁMENIE SA S KAMEROU .... 3
3. OVLÁDANIE KAMERY 4
4. PRVÉ ZAPNUTIE 4
5. NASTAVENIE V REŽIME VIDEO....5
6. NASTAVENIE V REŽIMU FOTOGRAFIE ....5
7. NASTAVENIA KAMERY....6
8. WIFI - MOBILNÁ APLIKÁCIA....7
9. VODOTESNOST 7
10. BEZPEČNOSTNÉ OPATRENIA....8

1. OBSAH BALENIA

A

A Akčná kamera LAMAX W9.2
B Vodotesný obal do 40 m
© Dialkové ovládanie, vodotesné do 2 m
D Li-ion batéria

– Nepoužívajte akokolvek poškodený sietový adaptér alebo nabíjačku.

– Hned' ako je dobíjané zariadenie plne dobité, odpojte ho z dôvodu bezpečnosti.
– Udržujte batériu mimo dosah detí a zvierat.
– Nabíjačku ani batériu nikdy nerozoberajte.

- Nevyhadzujte opotrebované alebo poškodené batérie do odpadkového koša, ohňa či do vykurovacích zariadení, ale odovzdajte ich v zberniach nebezpečného odpadu.

ÚDRŽBA PRÍSTROJA
