Typ výrobku	Volně stojící sporák
Rozměry (V x Š x H)	850 x 600 x 600 mm
Hmotnost	Cca 50 kg
Napájení	230 V, 50 Hz
Celkový výkon	10.4 kW
Zdrojem energie	Elektrický
Typ varné desky	4 keramické varné zóny
Typ trouby	Elektrická multifunkční
Objem trouby	65 l
Počet funkcí trouby	8 (včetně grilu, konvekce, spodního ohřevu)
Způsob čištění	Standardní smaltovaný vnitřek
Bezpečnostní prvky	Dětská pojistka, automatické vypínání, chladná dvířka
Dostupnost náhradních dílů	K dispozici prostřednictvím služby Concept
Záruka	2 roky
Certifikace	CE

Často kladené otázky - SDV3860 Concept

Jak nastavím hodiny na mém sporáku Concept SDV3860?

Stiskněte tlačítko Clock, poté pomocí tlačítek + a - nastavte hodiny a minuty. Potvrďte opětovným stisknutím Clock.

Jak použiji časovač trouby?

Stiskněte tlačítko Timer, nastavte požadovaný čas pomocí +/- a stisknutím Timer spusťte. Trouba pípne, až čas vyprší.

Jak mám čistit keramickou varnou desku?

Použijte čistič na keramické varné desky a měkký hadřík nebo škrabku po vychladnutí desky. Vyhněte se abrazivním houbičkám.

Proč se moje trouba nezahřívá?

Zkontrolujte napájení, ujistěte se, že je nastavena funkce trouby a teplota. Pokud se stále nezahřívá, může být vadný topný článek.

Jak vyměním žárovku v troubě?

Odpojte napájení, sejměte skleněný kryt a vyměňte za 25W/300°C halogenovou žárovku. Nasaďte zpět kryt a obnovte napájení.

Mohu v troubě použít hliníkovou fólii?

Ano, ale vyhněte se zakrytí spodu nebo topných těles. Fólii používejte pouze na police nebo plechy trouby.

Co znamená symbol [konkrétní symbol] na displeji?

Další informace o přesném symbolu naleznete v návodu. Mezi běžné symboly patří dětská pojistka, časovač a indikátory funkcí.

Jak odemknu dětskou pojistku?

Podržte tlačítko Child Lock po dobu 3 sekund, dokud ikona zámku nezmizí z displeje.

Jak nastavím teplotu trouby?

Otáčejte knobem teploty na požadované nastavení. U digitálních modelů použijte tlačítka +/- po výběru funkce.

Jak nainstaluji sporák?

Zajistěte řádné větrání a elektrické připojení kvalifikovaným technikem. Vyrovnejte sporák pomocí nastavitelných nožiček.

NÁVOD K OBSLUZE SDV3860 Concept

Sklokeramická varná doska vstavaná

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s našim výrobkem spokojení po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Poděkování

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Vaření s indukci

Tipy k vaření

Rady a tipy k úspoře energie

Návod k obsluze

Pokročilé funkce spotřebiče

Čistění a údržba

Instalace spotřebiče

Řešení potíží

Chybové hlášení

Ochrana životního prostředí

TECHNICKÉ PARAMETRY
Napětí 220-240V~ 50/60Hz	380-415V 3N~ 50/60Hz
Max. příkon 6 000 – 7 200 W
Průměr a příkon levé přední varné zóny ø 140/230 mm, 1 000/2 200 W
Průměr a příkon levé zadní varné zóny ø 165 mm, 1 200 W
Průměr a příkon pravé zadní varné zóny ø 165/270 x 165 mm, 1 100/2 000 W
Průměr a příkon pravé přední varné zóny ø 165 mm, 1 200 W
Vnější rozměry (s x h x v) 590 x 520 x 51 mm
Rozměry pro instalaci (s x h) 560 x 480 mm
Hmotnost 7,4 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

CZ

concept

concept

CZ

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání desky

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovožnujte ho. Co nejdříve se obratte na dodavatele.
• Pred prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.
• Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobre větraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návody.

Při instalaci

• Spotřebič je určený k zabudování do výřezu v pracovní desce kuchyňského nábytku.

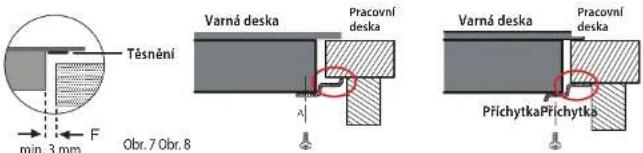

• Těsnění, které je nalepené na okrajích varné desky, zabraňuje zatékání kapalin pod varnou desku.
• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Při instalaci musí být spotřebič odpojen od elektrické sítě.
• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štitku spotřebiče. Používejte pouze přívod elektrického napětí s uzemněním.
• Tento spotřebič je vhodný pouze pro použití v domácnostech, není určen pro komerční použití.
• Přívodní kabely jiných elektrospotřebičů se nesmějí dotýkat horkých varných zón. Může se poškodit jak izolace kabelů, tak i samotná varná deska.
• Nedotýkejte se horkých varných zón. Nebezpečí popálení!
• Ukazatel zbytkového tepla „H“ zobrazuje, že jsou varné zóny ještě horké. Ke spotřebiči nepouštějte děti. Hrozí nebezpečí popálení!
• Nedotýkejte se horkých povrchů během použití, nebo krátce po použití spotřebiče.
• Nesahejte na spotřebič vlhkýma, nebo mokrýma rukama.
• Nepoužívejte spotřebič, pokud přijde do kontaktu s vodou.

4

5

CZ

concept

concept

CZ

• Pokud se pod spotřebičem nachází zásuvka, nesmějí se v ní uchovávat žádné hliníkové fólie, vznětlivé, nebo hořlavé předměty (např. spreje). Hrozí nebezpečí požáru nebo výbuchu!
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
  • Děti si nesmí se spotřebičem hrát.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem, nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
  • V prípadě poruchy vypněte spotřebič a příslušný jistič.
• Neponořujte přívodní kabel do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Není-li spotřebič používán, dbejte na to, aby všechny jeho ovládací prvky byly vypnuté.
• Nepoužívejte varné nádoby s prohnutým dnem, nebo s menším průměrem dna než je doporučeno. Snížovala by se tím tak účinnost vaření.
• Pokud se mezi dnem nádoby a varnou zónou nachází voda, může vzniknout tlak páry a varná nádoba by mohla tlakem páry nadskočit do výšky. POZOR! Hrozí nebezpečí poranění!
• Dbejte na to, aby varné zóny a dna nádob byly suché.
• Nepoužívejte nádobí s oprýskaným smaltem. V místě poškození smaltu vzniká vysoká teplota, která bodově ohřívá varnou desku. Hrozí poškození varné desky!
• Nestavte horké varné nádoby na ovládací panel, nebo na okraj spotřebiče. Mohlo by dojít k jeho poškození.
• Na spotřebiči nikdy nepoužívejte varné nádoby z plastu, nebo z hliníkové fólie.
• Na spotřebič neodkládejte hořlavé předměty. Hrozí nebezpečí požáru!
• Na spotřebič neodkládejte žádné kovové předměty. V případě, že by došlo k nechtěnému zapnutí spotřebiče, mohly by se tyto předměty velmi rychle zahřát a způsobit popálení!
  • Nepoužívejte spotřebič jako pracovní plochu, nebo jako odkládací prostor!

• Udržujte spotřebič v čistotě. Zbytky jídla by se mohly při provozu vznítit a způsobit požár!

• V průběhu vaření se mohou pokrmy, jako polévky, omáčky nebo nápoje zahrát velmi rychle a přetéci. Proto doporučujeme vařit tyto druhy pokrmů opatrně, zvolit pro ně správné nastavení a míchat je v průběhu celé doby vaření.

• Při fritování nebo smažení pokrmů mějte tyto pokrmy stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru!
• Tuk, nebo olej nikdy nezahřívejte bez dozoru. Přehřátý olej, nebo tuk se může rychle vznítit. Hrozí nebezpečí požáru!
• Kdyby došlo ke vznícení oleje, nikdy jej nehaste vodou. Nádobu ihned přikryjte pokličkou nebo taliřem. Spotřebič vypněte a nádobu na něm nechte vychladnout.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Na čištění nepoužívejte korozivní čistící prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

POZOR!

• Tento spotřebič odpovídá směrnici o bezpečnosti a elektromagnetické kompatibilitė, přesto by se neměly v dosahu spotřebiče pohybovat osoby s kardiostimulátorem. K nesprávné funkci by mohlo docházet také u dalších přístrojů, jako jsou např. naslouchátka.
• Pokud je spotřebič zapnutý, nepřibližujte k němu magneticky citlivé předměty (kreditní karty, USB flešky, pevné disky apod.).

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte příslušný jistič.
• Pokud dojde k poškození přívodního kabelu, obratte se na autorizovaný servis.

Nedodržite-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

concept

concept

POPIS VÝROBKU

1. Levá zadní varná zóna (ø 165 mm)
2. Levá prední varná zóna (ø 140/230 mm)
3. Pravá zadní varná zóna (ø 165/270 x 165 mm)
4. Pravá prední varná zóna (ø 165 mm)
5. Skleněná deska
6. Ovládací panel

POPIS OVLÁDACÍHO PANELU

1. Tlačitko nastavení časovače
2. Tlačitko výběru varných zón
3. Nastavení stupně výkonu vámých zón (slider)
4. Tlačitko pro ovládání duálních flexi zón
5. Tlačitko aktivace/deaktivace dětského zámku
6. Tlačitko zapnuti/vypnuti

TIPY K VAŘENÍ

Nastavení výkonových stupňů, které jsou popsány níže, jsou pouze přiklady. Přesné nastavení výkonových stupňů pro vaření závisí na několika faktorech včetně použitého nádobí a množství potravin, které vaříte. S deskou experimentujte a postupně zjistěte, která nastavení výkonových stupňů Vám vyhovuji nejvíce.

Příklady nastavení výkonových stupňů:

• Udržování kapalin v mimém varu,
- Mirný a pomalý ohřev bez nebezpečí připálení,
- Rozpuštění másla, čokolády atd.,
- Rozmrazování,
• Vaření malého množství kapaliny.

• Intenzivní vaření.
  • Udržování varu většího množství kapaliny.
  • Dušeni pokrmů.

• Přípravu pokrmů vyžadující rychlý ohřev a vysokou teplotu (např. bifteky, řízky, smažení brambor apod.),
• Privedení vody, nebo polévky k bodu varu,
• Rozehřátí pokrmů před přepnutím na nižší stupeň.

RADY A TIPY K ÚSPOŘE ENERGIE

- Nepouživejte varné nádobí s prohnutým dnem (Obr. 1), snižuje se tim účinnost a prodlužuje se doba vaření.

- Na kaźdou varnou zónu použivejte správnou velikost varné nádoby. Průměr dna hrnců a pánví by měl odpovidat velikosti varné zóny (Obr. 2).

• Na malé množství pokrnu používejte malý hrnec. Velký a jen zčásti naplněný hrnec vyžaduje hodně energie.
• Hmce i pánve zakrývejte vždy vhodnou pokličkou. Při vaření bez poklicky spotřebujete mnohem více energie.
• Vařte pokrmy s malým množstvím vody nebo tuku. Ušetříte tak energil. Při vaření zeleniny zůstanou uchovány vitamíny a minerální látky.
• Na začátku vaření nastavte varnou zónu na nejvyšší stupeň výkonu a po zahřátí výkon varné zóny snižte.

Příklady možných poškození

- Drsná dna hrnců a pánvi mohou varnou desku poškrábat. Kontrolujte proto dna varných nádob. Hrnce nebo pánve, které mají drsná dna, na varné desce nepřesouvejte, ale nadzvedněte je a následně umistěte na nové místo (Obr. 3). Zabráníte tím poškrábání varné desky.

Obr. 3

• Sül, cukr a zrna pisku (např. od čistění zeleniny) mohou varnou desku poškrábat. Nepouživejte varnou desku jako pracovní plochu nebo odkládaci prostor!
• Cukr a pokrmy s vysokým obsahem cukru poškozuji pri kontaktu varnou desku. Překypělé pokrmy tohoto druhu ihned odstraňujte škrabkou na sklo.

POZOR! Škrabka na sklo je ostrá a může dojít k poranění!

- Následující poškození neovlivňují funkčnost ani výkon varné desky.

Skyrny
Připečené zbytky cukru nebo pokrmú s vysokým obsahem cukru.

Zbarvení
Kovové lesklá zbarveni vzniklá použitím nevhodných čisticích prostředků nebo oděrem dna varných nádob.

Škrábance
Skrábance způsobené zrnky soli, cukru nebo pisku, prípadné drsnými dny nádob.

Opotřebení dekoru
Opotrebení způsobená použitím nevhodných čisticích prostredků.

- Tato poškození vznikla nevhodnou údržbou varné desky, a tudiz se na ně nevztahuje záruka. Nejedná se o technické problémy spotřebice.

NÁVOD K OBSLUZE

• Na varné desce jsou vyznačena mista – elektrické varné zóny, která jsou určená pouze pro vaření. Průměry vámých zón jsou odvozeny z obvyklých rozměrů vámých nádob.
• Vyhřivaná je jen plocha uvnitř vyznačeného průměru vamých zón, ostatní plochy zůstávají relativně chladné a mohou se využít jako odstavné plochy.
• Přehřátí varné zóny pod sklokeramickou deskou zamezuje teplotní senzor.
• Svitici symbol „H“, který se může objevit na pozici ukazatele nastaveného výkonu varné zóny, signalizuje zvyšenou teplotu povrchu varné zóny po vypnutí (zbytkové teplo). Symbol zhasne jakmile dojde k ochlazení varné zóny, kdy již nehrozí nebezpečí popálení.
• Příkony varných zón je možné regulovat v rozsahu 9-ti stupňů, které jsou nastavovány příslušnými dotykovými tlačitky na ovládacím panelu. Při každém stisknutí tlačitka se ozve pípnutí. Reakce na stisknutí tlačitka je 1 vteřina. Po tuto dobu je nutné mít prst na příslušném tlačitku.

Poznámka:

• Dotykové ovládání je aktivováno príložením prstu na příslušné tlačítko na sklokeramické desce.
• Pro ovládání dotykových tlačítek použijte celé bříško prstu, ne pouze jeho špičku (Obr. 4).
• Ovládací panel udržujte v čistotě a suchu. I malé množství vody na ovládacim panelu může způsobit obtižnější ovládání tlačitek. Žádné předměty nepokládejte na ovládací panel varné desky.
• Dotykové ovládání nereaguje na tmavé matné barvy (pro ovládání nepouživejte černé rukavice).
• Dbejte na to, aby nedošlo k nechtěnému zapnutí spotřebiče. Hrozi nebezpeči popalenil

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrit vlhkým hadřikem.

Zapnutí varné desky

Stisknutim a podržením tlačitka pro zapnutí/vypnuti (6) po dobu 3 sekund varnou desku zapnete.

Zapnutí varné zóny

1. Stisknutim a podrženim tlačitka pro zapnuti/vypnutí (6) po dobu 3 sekund varnou desku zapnete. Vedle tlačitek pro výběr varných zón (2) bude na displeji ovládacího panelu (6) svítit „-“.
2. Stisknutim vyberte varnou zónu, kterou chcete použit. Následně pomoci tzv. slideru, nástroje pro nastaveni stupné výkonu varných zón (3) tahem zleva doprava zvolte požadovaný stupeň vařeni.

Poznámka:

• Požadovaný stupeň výkonu varné zóny můžete měnit kdykoli během průběhu vaření od 0 do 9.
• Nenastavite-li žádný požadovaný stupeň výkonu do 1 minuty od zapnuti varně desky, varná deska se automaticky vypne.

Vypnutí varné zóny

1. Stiskněte vybranou zapnutou varnou zónu, kterou si přejete vypnout. Následně přejetim prstu po slideru (3) zprava doleva snížte výkon vybrané varné zóny na 0.
2. Stisknutim tlačitka pro zapnutí/vypnuti (6) varnou desku vypnete.

Poznámka:

• Po vypnuti varně zóny se může na displeji zobrazit symbol „H“, který upozorňuje na to, že je použitá zóna ještě horká a hrozi nebezpečí popáleni.
• Symbol „H“ zmizi, jakmile se povrch použité varné zóny ochladi na bezpečnou teplotu (neni horká na dotyk).
  • V prípadě, že na displeji sviti symbol „H“, je možné toto zbytkové teplo využit např. k ohráti dalsí nádoby na vaření.

CZ

concept

concept

CZ

Vypnutí varné desky

• Stisknutim tlačitka pro zapnutí/vypnutí (6) desku vypnete. Všechna nastavení budou vynulována.
- Po vypnutí desky se může na displejí zobrazit symbol „H“, který upozorňuje na to, že jsou ještě některé varné zóny horké a hrozí nebezpečí popálení! Nedotýkejte se těchto varných zón!

Poznámka:

• Pokud budou všechny varné zóny vypnuté a do 1 minuty nedojde k žádnému dotyku na ovládacím panelu, deska se automaticky vypne.
• Automatické vypnuti (doba vaření) na jednotlivých varných zónách je z bezpečnostních důvodů omezena na 8 hodin (pří nastaveném stupní výkonu 1-3), 4 hodiny (pří nastaveném stupní výkonu 4-6) nebo 2 hodiny (pří nastaveném stupní výkonu 7-9).

POKROČILÉ FUNKCE SPOTŘEBIČE

Funkce duálních flexi zón

Tato funkce je aktivní pouze na levé přední varné zoně (2) a pravě zadní varné zoně (3). V rámci duální varné flexi zóny je možné využit k vaření celou varnou plochu označenou vnější hranící varné zóny, ale stejně tak pouze středové pole. Díky tomu je varná plocha přizpůsobena velikosti použitého nádobí a vaření je energeticky úspornější.

1. Stiskněte vhodné tlačitko pro výběr varné zóny a následné přejetím prstu po slideru nastavte požadovaný výkon varné zóny.
2. V rámci duální flexi zóny dojde k zapnutí středové části na požadovaný výkonnostní stupeň a poté stiskem tlačítka pro ovládání duálních flexi zón (4) aktivujete vnější část vybrané zóny a tim se velikost duální flexi zóny zvětši.
3. Stisknutím vybrané varné zóny a poté stiskem tlačitka pro ovládání duálních flexi zón (4) deaktivujete vnější část vybrané zóny.

Funkce dětský zámek

Tato funkce zabraňuje neůmyslnému zapnuti vamých zón.

1. Pro uzamknutí ovládacího panelu stiskněte a podržte tlačítko pro aktivaci/deaktivaci dětského zámku (5).
2. Na displeji se zobrazi symbol „Lo“ (Lock = zamknuto), který označuje uzamknutí ovládacího panelu. Ovládací panel je uzamčen kromě tlačitka zapnutí/vypnutí (6), které je deaktivováno.
3. Pro odemknuti ovládaciho panelu stiskněte a podržte tlačitko pro aktivaci/deaktivaci dětského zámku (5).
4. Z displeje zmizi symbol „Lo“ a ovládaci panel je opet funkčni.

Poznámka:

• Pokud dojde k vypnutí desky během doby, kdy je funkce dětského zámku aktivována, uzamknuti ovládacího panelu je aktivni i po vypnutí desky. V tomto připadě je po zapnutí desky dětský zámek aktivován a na displeji je zobrazen symbol „Lo“ (Lock = zamknuto).
• Pro odemknuti ovládaciho panelu stiskněte a podržte tlačitko pro aktivaci/deaktivaci dětského zámku (5) dokud se neozve zvukový signál. Z displeje zmízi symbol „Lo“ a ovládaci panel je opět funkční.

Nastavení času vaření (funkce minutky)

Tuto funkci lze nastavit v prípadě, kdy nebyla pro vaření vybrána vamá zóna.

1. Stiskněte tlačitko nastavení časovače (1).
2. Za použití tlačitek _n -“ a „+” nastavte po 1 minuté požadovaný čas na displeji časovače. Pokud chcete nastavovat čas po 10ti minutách, stiskněte „-” nebo „+” po dobu 3 sekund.
3. Pro zrušení nastaveného času vaření stiskněte zároveň tlačitka x - ^v a y + ^a . Na displeji se objeví symbol “-”
4. Po uplynuti nastaveného času vaření se na displeji nad tlačitky pro nastavení časovače (1) zobrazí symbol „--“ a po dobu 30 sekund se bude ozývat zvukový signál.

Funkce opožděného vypnutí jedné varné zóny

Funkci opožděného vypnuti, je možné použít pro všechny varné zóny. Pro každou varnou zónu je možné nastavit jiný čas opožděného vypnutí.

1. Stiskněte tlačítko pro výběr vamé zóny (2), pro kterou chcete funkci odloženého vypnutí použít.
2. Stiskněte tlačitko časovače (1) na ovládacím panelu (6). Na displeji se nad tlačitky zobrazí hodnota „10“, která začne blikat.
3. Stiskem tlačitka „+” nebo „-” pro nastavení časovače (1) nastavite čas opoždéného vypnutí zvolené varné zóny Pozn.: Stisknutím tlačitka „+” nebo „-” zvyšujete, nebo snižujete čas opoždéného vypnutí po 1 minutě. Stisknutím a podržením tlačitka „+” nebo „-” zvyšujete, nebo snižujete čas opoždéného vypnutí po 10 minutách.
4. Po nastavení času opožděného vypnutí, bude na displeji nastavený čas bilkat po dobu 5 sekund. Po této době se začne nastavený čas opožděného vypnutí odpočítávat a v pravém dolním rohu bude vedle nastaveného stupně výkonu zvolené varné zóny bilkat tečka.
5. Pro zrušení nastaveného času opozděného vypnutí stiskněte na oviádacím panelu (6) pro nastavení časovače (1) zároveň tlačitka „+“ a „-”. Na displeji nad tlačitky se zobrazi hodnota „00“.
6. Po uplynutí nastaveného času opožděného vypnutí se na displejí nad tlačítky pro nastavení časovače (1) zobrazi symbol „-“ a příslušná varná zóna, pro kterou bylo opožděné vypnutí nastaveno, se automaticky vypne.

Funkce opožděného vypnutí více varných zón

Pro nastavení opožděného vypnuti pro vice varných zón se postupuje stejným způsobem jako pro nastavení opožděného vypnutí jedné varné zóny.

1. Stiskněte tlačitko pro výběr varné zóny (2), pro kterou chcete funkci odloženého vypnutí použít.
2. Stiskněte tlačitko časovače (1) na ovládacím panelu (6). Na displeji se nad tlačitky zobrazí hodnota „10“, která začne blikat.
3. Stiskem tlačitka „+“ nebo „-” pro nastavení časovače (1) nastavite čas opožděného vypnutí zvolené varné zóny Pozn.: Stisknutím tlačitka „+“ nebo „-” zvyšujete, nebo snížujete čas opožděného vypnutí po 1 minutě. Stisknutím a podržením tlačitka „+“ nebo „-” zvyšujete, nebo snížujete čas opožděného vypnutí po 10 minutách.
4. Po nastavení času opožděného vypnuti, bude na displeji nastavený čas blikat po dobu 5 sekund. Po této době se začne nastavený čas opožděného vypnutí odpočítávat a v pravém dolním rohu bude vedle nastaveného stupně výkonu zvolené varné zóny blikat tečka.
5. Pro zrušení nastaveného času opožděného vypnutí stiskněte na ovládacím panelu (6) pro nastavení časovače (1) zároveň tlačitka „+“ a „-”. Na displeji nad tlačitky se zobrazi hodnota „00“.
6. Po uplynuti nastaveného času opozděného vypnuti se príslušná varná zóna automaticky vypne a na displeji nad tlačitky pro nastavení časovače (1) se zobrazi nejnižší nastavený čas opozděného vypnuti další varné zóny.
7. U príslušné varně zóny, pro kterou je další nastavený čas opožděného vypnutí nastaven, bude v pravém dolnim rohu vedle nastaveného stupně výkonu blikat tečka.
8. Po uplynuti posledního nastaveného času opozděného vypnuti příslušné varně zóny, se na displeji nad tlacitky pro nastavení časovace (1) zobrazi symbol „-“ a příslušná varná zóna se automaticky vypne.

Poznámka:

• V případé, že bylo opožděné vypnuti nastavené pouze pro jednu varnou zónu, bude po uplynuti nastaveného času opožděného vypnutí vypnuta pouze ta varná zóna, pro kterou bylo opožděné vypnuti nastaveno. Ostatní varné zóny zústanou zapnuté, pokud pro né nebylo opožděné vypnuti nastaveno.
• Opožděné vypnutí lze nastavit na maximalní dobu 99 minut.

CZ

concept

concept

CZ

ČIŠTĚNÍ A ÚDRŽBA

Sklo varné desky se mimo varných zón nezahrívá, tudíž by se na těchto mistech nemély připálit žadné zbytky pokrmů. S čištěním varné desky tedy nemusíte čekat až na její úplné vychladnutí.

K čistění varné desky v žádném případě nepoužívejte vysokotlaké, nebo parní čističe, může dojít k poškození!

• Varnou desku ošetřujte pouze prostředkem, který je určen pro sklokeramický povrch.
• V případě větších nečistot naneste na varnou desku čistící prostředek odpuzující nečistoty, diky němuž dojde k usnadnění čištění povrchu varné desky.
• Při čistění používejte pouze čistici prostředky, které jsou vhodné pro sklokeramický povrch.
• Při čistění v žádném případě nepoužívejte: drsné houbičky, abrazivní prostředky nebo agresivní čistící prostředky (spreje na čistění pečicích trubí) a odstraňovače skvrn.
• Udržujte ovládací panel v čistotě! Dbejte na to, aby byl ovládací panel vždy čistý a suchý.
  • Zbytky pokrmů a vody negativně ovlivňují funkci ovládacího panelu a ovládací panel nemusi být plné funkční.
• Varnou desku čistěte po každém vaření, aby se zbytky pokrnu při dalším vaření nepřípekly.
• Vlažnou vamou desku vyčistěte čisticím prostředkem a papirovou utěrkou. Následně otřete vamou desku vlhkým hadříkem a měkkým hadříkem vytřete do sucha.
• Pokud by byla varná deska příllíš horká, mohly by se na ní objevit skvrny.
• Nikdy na vamé desce nenechávejte zbytky čisticího prostředku, které by mohly sklo zbarvit.
• Kovové leskla zbarveni se objevuji po použiti nevhodných čisticích prostředků, nebo oděrem dna varných nádob.
• Toto zbarvení se odstraňuje velmi těžko. Pro čistění používejte pouze čisticí prostředky, které jsou vhodné pro sklokeramický povrch.
• Prípadné připečené zbytky pokrmů, nebo vrstvu mastnoty odstraňte škrabkou na sklo.
• Varnou desku čistěte pouze ostřim škrabky. Držákem škrabky byste mohli její povrch poškrábat.
• POZOR! Škrabka je velmi ostrál. Hrozi nebezpeči poraněnil. Poškozené ostři ihned vyměnte.
• Po čistění škrabku zajistěte a uschovejte mimo dosah dětí.

INSTALACE SPOTŘEBIČE

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovednost za instalaci spotřebíce má kupujici, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zviřatech a věcech v důsledku nesprávné instalace.
• Umistění spotřebiče do vhodného nábytku zajisti jeho správnou funkci.
• Spotřebič se instaluje do typizovaného kuchyńského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry podle Obr. 5.
• Kuchyňský nábytek musí být vyroben z tepelné odolného materiálu odolávající teplotám nejméně 120 °C. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.

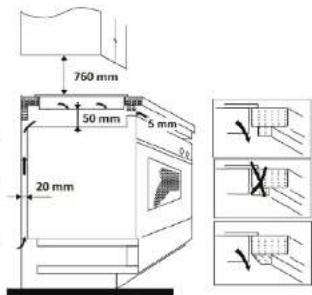

Obr. 5

Pri instalaci spotřebiče dodržujte následujici postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Požadované rozměry pro výřez v pracovní desce o minimalni tloustce 38 – 40mm, která musí být z tepelně odolného materiálu, jsou vyobrazeny na Obr. 5.
3. Po stranách varné desky nechte minimálné 50 mm mezeru od okolních předmětů a skriněk. Za varnou deskou ponechte také minimálné 50 mm mezeru.
4. Nad varnou desku doporučujeme instalovat odsavač par. Minimalní vzdálenost odsavače par nad varnou deskou by měla být 600 mm.
5. V pripadě, že nad varnou deskou bude pouze samostatná skřínka bez odsavače par, minimální vzdálenost skřínky nad varnou deskou by měla být 760 mm (Obr. 6).
6. Z důvodu účinné cirkulace vzduchu musi být spotřebič umistěn podle rozměrů na Obr. 6 a skrinka musi být konstruována tak, aby do jej spodní části mohl proudit vzduch. Pod varnou deskou musi být mezera minimálné 50 mm a za zadní stěnou skrinky musi být mezera minimálné 20 mm (Obr. 6).
7. Pokud je pod varnou deskou umistěn spotřebič, musi být mezi těmito dvěma spotřebiči mezera alespoň 50 mm.

Obr. 6

14

CZ

concept

concept

CZ

1. Pokud je varná deska umístěna nad kuchyňskou zásuvkou, musí být mezi obsahem kuchyňské zásuvky a varnou deskou dodržena minimální vzdálenost 50 mm.
2. Varnou desku nasuňte na kraj pracovní desky a prostrčte přívodní kabel skrz pracovní desku sklíňky tak, aby byla po instalaci přístupná její svorkovnice.
3. Opatrně umístěte varnou desku do výřezu v pracovní desce. Dbejte, aby nedoslo ke skripnutí přívodního kabelu.
4. Ve spodní části sklokeramické desky je těsnění proti zatékání kapalln. Po umístění varné desky do výřezu v pracovní desce, by neměla být mezera mezi hranou pracovní desky a varnou deskou menší než 3 mm (Obr. 7).
5. V požadované poloze zajistěte zespodu varnou desku k pracovní desce píchytkami (Obr. 8), které jsou součástí balení.
6. Připojte přívodní kabel do svorkovnice a následné zapněte príslušný jistič.

Demontáz

Pokud demontujete spotřebič, je důležité dodržet správné pořadí ukonů:

1. Vypněte jistič a odpojte přívodní kabel od svorkovnice.
2. Uvolněte upevnovací prichytky.
3. Vyjměte vamou desku a opatrně vytáhněte přívodní kabel.

Připojení do elektrické sítě

• Připojení spotřebiče může provádět pouze kvalifikovaný odborník!
• Pokud je spotřebič prípojen prímo do elektrické site, musi být jistěný jističem, který odpovídá proudovému jistění na typovém štítku spotřebiče.
• Ověrte, zda připojované napěti a proudové jištění odpovídá výkonovým hodnotám na typovém štitku spotřebíče. Zejména u jednofázového připojení (230 V) by mohlo dojít k přetížení instalovaného elektrického obvodu.
• V připadě připojení varně desky do elektrické sitě jednofázově (viz Zapojení svorkovnice spotřebiče) nelze využit všechny varně zóny na maximální výkon. Varná deska automaticky snížuje přikon jednotlivých varých zón, aby nedošlo k výkonovému přetížení příslušného jistíče.
• Pro pripojeni do elektrické sitě doporučujeme použit samostatně jistěny elektricky obvod.
• Používejte pouze rozvody elektrického napětí s ochranným vodičem PE.
• Nepouživejte rozbočovaci zástrčky, konektory ani prodlužovaci kabely. Mohly by způsobit nebezpeči požaru z přehřáti.
• Svorkovnice přívodního kabelu nebo příslušný jistič spotřebiče musí být volně přístupný i po jeho instalaci.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodně sitě.
• Výrobce nenese odpovědnost za poškození osob nebo věci v důsledku chybějícího nebo špatného ochranného spojení.
• Přívodní kabel musí být umistěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadměmě ohýbán.
• V případě odpojení varné desky od elektrické sitě dojde k vynulování všech nastavených parametrů a k uzamčení ovládání varné desky.

Zapojení svorkovnice spotřebiče

• Varná deska je již z výroby opatřena přívodním kabelem. V případě, že by byla z důvodu poškození přívodního kabelu nutná jeho výměna, na Obr. 9 nebo na Obr. 10 je vyobrazené zapojení svorkovnice.
• Přívodní kabel musí být vyměněn za kabel stejného typu s odpovídajícím průřezem vodičů.
• Po připojeni nového prívodního kabelu do svorkovnice, zajistěte kabel proti vytrhnutí ze svorkovnice.
• Pro instalaci spotřebiče do výrezu v pracovní desce a následnému připojení do elektrické sítě, postupujte stejným způsobem, jak je popsáno výše.

Jednofázové zapojení svorkovnice varné desky 3-žilovým přívodním kabelem (230 V)

Pro připojení použijte kabel, který bude mit minimální průřez vodičů 4 mm ^2 .

Dvoufázové zapojení svorkovnice varné desky 4-žilovým prívodním kabelem (400 V)

Pro připojení použijte kabel, který bude mit minimální průřez vodičů 2,5 mm ^2 .

CZ

concept

concept

CZ

ŘEŠENÍ POTÍŽÍ

Popis závady Možná přičina řešení
Pří zapnutí varné desky zareaguje jistění domácí elektroinstalace.	Proudové zatlžení je pro domácí elektroinstalaci prilíš vysoké.	Zkontrolujte, zda prikon všech zapnutých spotřebičů nepřekračuje maximální zatlžení domácí elektroinstalace. Ověřte, zda prípojované a proudové jistění odpovídá výkonovým hodnotám na typovém štitku spotřebičče.
Po stisknutí tlačitka pro zapnutí/vypnutí varné desky se varná deska zapne, ale displej u jednotlivých varných zón nefunguje.	Nefunkční elektronika napájení.	Nutná výměna elektroniky napájení. Obratte se na autorizovaný servis.
	Nefunkční elektronika ovládání.	Nutná výměna elektroniky ovládání. Obratte se na autorizovaný servis.
Po nastavení výkonového stupné varné zóny, varná zóna nehřeje.	Přehřáti varné zóny.	Teplota varné zóny je prilíš vysoka. Zkontrolujte, zda je funkční ochlazovací ventilátor, který je umistěny ve spodní části varné desky. Pokud je ventilátor funkční, obratte se na servis.
	Nefunkční ochlazovací ventilátor.	Nutná výměna ochlazovací ventilatoru. Obratte se na autorizovaný servis.
	Nefunkční elektronika napájení.	Nutná výměna elektroniky napájení. Obratte se na autorizovaný servis.
Varná zóna hřeje, ale displej nefunguje.	Nefunkční elektronika ovládání, nebo elektronika napájení.	Znovu stiskněte tlačitko pro zapnutí a vypnutí varné desky a znovu provedte nastavení na jednotlivých varných zónách.
Během vaření se varná deska vypne.	Došlo k neúmyslnému stisknutí tlačitka pro zapnutí/vypnutí.	Znovu stiskněte tlačitko pro zapnutí a vypnutí varné desky a znovu provedte nastavení na jednotlivých varných zónách.
Praskliny, nebo trhliny na sklokeramické desce.	Na varnou desku byla upuštěna varná nádoba, která sklokeramickou varnou desku poškodila.	Varnou desku ihned vypněte stiskem tlačitka pro zapnutí/vypnutí, nebo príslušným jističem, odpojte varnou desku od elektrické sítě. Obratte se na autorizovaný servis.

CHYBOVÉ HLÁŠENÍ

Kód Popls chyby Možná příčina
E0 Chyba 0.		Nutná výměna elektroniky napájení.Obraťe se na autorizovaný servis.
E1/E2/E7	Porucha snímače teploty varné zóny.	Nutná výměna snímače teploty.Obraťe se na autorizovaný servis.
C1 Teplota varné zóny je přilš vysoká.		Vyčkejte, až teplota varné zóny klesne. Stisknětetlačitko ON/OFF pro restartování varné desky.
E3/E4 Porucha teplotního čidla. Obraťe se na autorizovaný servis.
EL/EH	Napájecí napětí neodpovídá.	Zkontrolujte napětí nebo se obraťte na odbornika.
EU	Chyba komunikace mezi elektronikami.	Obraťle se na autorizovaný servis.

Produktové informace dle směrnice EU 66/2014 pro domáci trh v rámci EU

Označení modelu		SDV3860
Typ varné desky		Vestavná varná deska
Počet varných zón		4
Technologie ohřevu		Elektrické varné zóny
Průměr kruhových varných zón (0)	Levá přední	23,0 cm
	Levá zadní	16,5 cm
	Pravá přední	16,5 cm
	Pravá zadní	27,0*16,5 cm
Spotřeba energie varných zón přepočtená na kg (elektrická varná deska EC)	Levá přední	185,7 Wh/kg
	Levá zadní	173,7 Wh/kg
	Pravá přední	178,7 Wh/kg
	Pravá zadní	195,8 Wh/kg
Spotřeba energie pro varnou desku přepočtená na kg (elektrická varná deska EC)		183,5 Wh/kg

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materialů a starych spotřebičů.
• Krabice od spotřebiče může byt dána do sběru tríděného odpadu.
• Plastové sacky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotrebic je označen v souladu s Evropskou směrnici 2012/19/EU o elektrickém odpadu a elektrických zařizenich (WEEE). Symbol vyrobyku nebo jeho balení udává, že tento výrobek nepatrií do domácilo odpadu. Je nutné odvézt ho do sběrného místa pro recyclaci elektrického a elektronického zařizení. Jazštěním správné likvidace tohoto vyrobyku pomůžete zabranít negátivním důsledkům pro životní prostředí a iidsk zdraví, které by jinak byly způsobeny nevhodnou likvidaci tohoto vyrobyku. Likvidace musi být provedena v souladu s predpisy pro nakládání s odpady. Podrobnější informace o recyclaci tohoto vyrobyku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Tento výrobek splňuje veskeré základní požadavky směrnic EU, které se na něj vztahuji.

Změny v textu, designu a technických specifikaci se mohou měnit bez predchoziho upozornění a vyhrazujeme si právo na jejich změnu.

SK

concept

concept

SK

Podakovanie

Popis ovládacleho panela

Varenie s indukciou

Tipy na varenie

Rady a tipy na úsporu energie

Návod na obsluhu

Pokročilé funkcie spotrebiča

Cistenie a údržba

Výrobca si vyhradzuje právo na pripadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

20

DÔLEŽITÉ UPOZORNENIA

Pri dodaní dosky

Priklady možných poškodení

- Tieto poškodenia vznikli nevhodnou údržbou varnej dosky, preto sa na ne nevztahuje záruka. Nejde o technické problémy spotrebiča.

NÁVOD NA OBSLUHU

Ak pristroj demontujete, treba dodržat' správne poradie úkonov:
1. Vypnite istič a odpojte prívodný kábel od svorkovnice.
2. Uvolnite upevňovacie príchvytky.
3. Vyberte varnú dosku a opatrne vytiahnite privodný kábel.

Pripojenie do elektrickej siete

Recyklácia pristroja na konci jeho životnosti:
