NÁVOD K OBSLUZE GSC 64320 TEKA

CZ Uživatelský manuál

CS Návod k instalaci a doporušení k provozu a údržbe 34

SK Návod na inštaláciu a odporúšania pre používanie a údržbu 42

technická data uváděná na štítku

technické údaje pre nastavenie plynu spotrebiča

V případě přizpůsobení varné desky jinému typu plynu, postupujte tak, jak je popsáno v návodu pro instalaci a použití a vyměňte etiketu na dně za etiketu dodanou v sáčku s náhradními díly.

technické údaje na štítku údajů

technické údaje na štítku dát

Děti mladší 8 let mějte neustále pod dohledem.

Tento spotřebič mohou používat děti ve věku od 8 let a výše a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo nedostatkem zkušeností a znalostí pouze tehdy, pokud jsou pod odborným dohledem nebo jim byly podány instrukce ohledně bezpečného použití tohoto spotřebiče a uvědomují si nebezpečí s tím spojená.

Dbejte, aby si děti se spotřebičem nehrály.

Čištění a údržba nesmí být prováděna dětmi bez dozoru.

VAROVÁNÍ: Nebezpečí požáru: neskladujte jakékoli předměty na varné desce.

Tato varná deska byla navržena pouze pro vaření: jakékoliv jiné použití (např. topení místnosti) je nevhodné a nebezpečné.

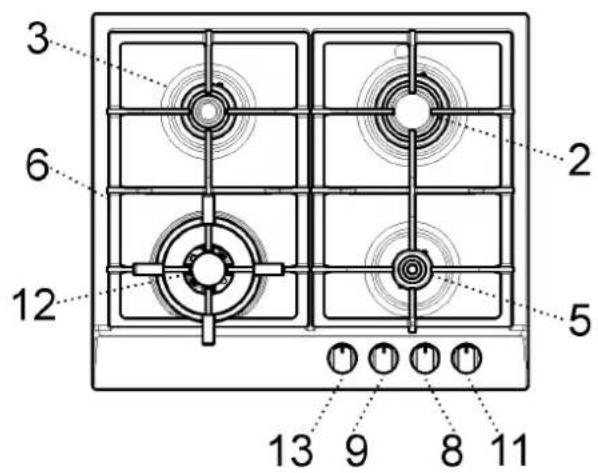

POPIS VARNÉ DESKY

TYP: PCZW
GSC 64320

3 6 12 2 5 13 9 8 11

2 Rychlý hořák de 2800 W
3 Polorychly hořák de 1750 W
5 Doplňkoví hořák de 1000 W
6 Smaltovaný rošt
8 Ovladač hořáku č. 2
9 Ovladač hořáku č. 3
11 Ovladač hořáku č. 5
12 Hořák rychlý hořák (DCC AFB)* de 4000 W
13 Ovladač hořáku č. 12

*DCC AFB: vzduch ze dna.

Upozornění: tento spotřebič byl navržen pro použití v domácnosti a pro použití soukromimi osobami.

POUŽÍVÁNÍ

1) HOŘÁKY

Na ovládacím panelu je u každého ovladače nakresleno schéma, které určuje, ke kterému hořáku daní ovladač náleží. Po otevření přívodu plynu z distribuční sítě nebo z plynové bomby zapalte hořáky dle níže uvedeného popisu:

- Automatické elektrické zapalování

Stlačte a pootočte ovladačem proti směru hodinovich ručiček do polohy maximum (velki plamen viz obr. 1) a stlačte ovladač směrem dovnitř.

- Zapalování hořáků vybavenich termopojistkou

U hořáků s termopojistkou pootočte ovladačem proti směru hodinovich ručiček do polohy maximum (velkí plamen viz obr. 1), dokud neucítíte malí protitlak, poté stlačte ovladač a zopakujte više uvedení postup. Po zapálení podržte ovladač stisknutí po dobu asi 10 vteřín.

V případě náhodného zhasnutí plamenů zavřete ovládací knoflík hořáku a nepokoušejte se ho minimálně po dobu 1 min. zapálít.

Jak používat hořáky

K dosažení maximálního víkonu s minimálním odběrem plynu je důležité zapamatovat si následující:

• pro každi hořák použijte odpovídající nádobí (viz následující tabulka a obr. 2).
• Po dosažení bodu varu pootočte ovladačem do polohy minimum (malí plamen obr. 1).
• Používejte vždy hrnce s pokličkou.
• Používejte pouze nádobí s plochím dnem.

UPOZORNĚNÍ:

• hořáky s termopojistkou mohou bit zapáleny pouze tehdy, pokud je ovladač nastaven do polohy Maximum (velki plamen obr. 1).
• V případě, že nelze použít elektrické zapalování, je možno použít zápalky.
• Během použití hořáků nenechávejte spotřebič bez dozoru a dohlédněte, aby se v jeho blízkosti nepohybovaly děti. Obzvláště se ujistěte, aby rukojeti hrnců byly správně umístěny a kontrolujte přípravu jídel, u kterich se používají oleje a tuky, jelikož jsou velmi hořlavé.
• Nepoužívejte spreje v blízkosti zapnutého spotřebiče.
• Nedoporučuje se používat nádobí přečnívající za okraje povrchu varní plochy.

Hořáky	víkon W	průměr hrnců, nádobí (cm)
Dvojitý koruna	4000	24 ÷ 26
Rychlý	2800	20 ÷ 22
Polorychlý	1750	16 ÷ 18
Doplňkoví	1000	10 ÷ 14

Poznámka:

• použití varného plynového spotřebiče způsobuje tvorbu tepla a vlhkosti v místnosti, ve které je instalován. Proto je nezbytné, aby bylo zajištěno dobré větrání této místnosti tak, že ponecháte otevřené otvory přirozené ventilace (obr. 3) a zapnete mechanické ventilační zařízení (odsávač par nebo elektricki ventilátor, obr. 4 a 5).
• Intenzivní a dlouhodobé používání spotřebiče může vyžadovat doplňkové větrání, např. otevření oken nebo účinnější větrání zvišením víkonu mechanického větrání, pokud je k dispozici.
• Nikdy neupravujte technické vlastnosti výrobku, může to být nebezpečné.
• Nechcete-li tento spotřebič déle používat (anebo starý spotřebič vyměníte za nový), před jeho likvidací doporučujeme uvést jej mimo provoz v souladu s platnými nařízeními týkajícími se ochrany zdraví a životního prostředí tak, že odstraníte veškeré nebezpečné díly, především pro děti, které by se s odstaveným spotřebičem mohly hrát.
• Nedotýkejte se spotřebiče mokrýma nebo vlhkýma rukama anebo nohama.
• Nepoužívejte spotřebič, pokud máte bosé nohy.
• Výrobce nezodpovídá za případné škody způsobené nevhodným, nesprávným anebo nerozumným použitím.
• Během a hned po provozu dosahují některé části varné desky velmi vysoké teploty: nedotýkejte se jich.
• Po použití varné desky se ujistěte, že je ukazovatel ovládacích knoflíků přesunutý do zavřené polohy a zavřete hlavní přívodní ventil plynu nebo plynové bomby.
• V případě nesprávného provozu plynových ventilů kontaktujte asistenční servis.
• Přístroj nesmí být provozován s externím časovačem nebo samostatného dálkového ovládání.

ČIŠTĚNÍ

Upozornění:

před započetím jakéhokoliv čištění odpojte přístroj od sítě elektrického vedení a od přívodu plynu.

2) PRACOVNÍ DESKA

Pokud chcete udržet povrch varné desky lesklí, je velmi důležité umít ho po každém použití vlažnou vodou se saponátem, otřít a osušit.

Stejním způsobem je nutno umívat smaltované rošty, smaltované poklopy "A", "B" a "C", a hořáky hlavy "T" (viz obr. 6/A - 7) musí být při mytí a zapalování prvky "AC" a protipožárních čidel "TC" (viz obr. 6/A) musí být čištěny. Nemyjte je v myčce na nádobí.

Vyčistěte je opatrně s malým nylonovým kartáčem, jak je znázorněno (viz obr. 6) a nechte zaschnout. Čištění musí bit prováděno pouze tehdy, pokud deska a její součástí nejsou teplé. Nesmí se používat kovové houbičky, abrazivní čistící prášky nebo spreje způsobující korozi.

Nedovolte, aby ocet, káva, mléko, slaná voda a šťáva z citronů nebo z rajčat zůstávaly dlouhou dobu v kontaktu s povrchem desky.

UPOZORNĚNÍ:

při zpětné montáži jednotlivích součástek spotřebiče dbejte na níže uvedená doporučení:

• ujistěte se, zda otvory hlav hořáků „T“ (obr. 6/A) nejsou ucpané cizími tělesy.
• Ujistěte se, že smaltované kryty „A“, „B“ a „C“ (obr. 6/A - 7) jsou správně umístěny na hlavách hořáků.
  Tuto podmínku lze považovat za splněnou, pokud je kryt umístění na hlavě hořáku stabilní.
• Přesné umístění roštu na desce je dáno jeho zaobleními rohy, které je třeba přesně umístit směrem k bočním okrajům desky.
• Pokud otvírání nebo zavírání některého kohoutku je z jakékoliv příčiny obtížné, neotvírejte jej násilím, ale vyžádejte si zásah servisního technika.
• Pro čištění spotřebiče nepoužívejte proud páry.
• Pokrmy spálené na elektrické plotýnce čistěte nasucho.
• Po použití vylijte na teplou plotýnku trošku oleje a rozetřete pomocí hadru.

DŮLEŽITÉ PŘEDPISY PRO INSTALACI

Instalaci, veškeré úpravy, přeměny a údržbu popsané v této části mohou provádět pouze odborní pracovníci. Spotřebič musí být nainstalovaný správně, v souladu s platnými nařizeními a pokyny výrobce. Špatná instalace může způsobit škody na lidech, zvířatech a věcech, za něž nemůže bit virobce zodpovědni. Zásady bezpečnosti a všechna nařizení vztahující se k přístroji mohou bit v průběhu životnosti virobku upravovány pouze virobcem nebo autorizovaním dodavatelem.

3) VESTAVBA VARNÉ DESKY

Po odstranění vnějšího obalu a vnitřních obalů ze všech částí se přesvědčete, že deska je neporušená. V případě pochybností nepoužívejte virobek a obrat'te se na kvalifikovaného odborníka. Žádné části obalu (krabice, sáčky, polystyrén, hřebíky...) nenechávejte v dosahu dětí, jelikož pro ně mohou bit zdrojem nebezpečí.

Do pracovní desky kuchyňské linky je třeba vytvořit otvor pro vestavní spotřebič, jehož rozměry v mm jsou vyznačeny na obr. 8. Přesvědčete se, že jsou dodrženy všechny kritické vzdálenosti mezi varnou deskou, bočními stěnami, zadní a vrchní stěnou (viz obr. 8).

Spotřebič je zařazen do 3. třídy, a proto podléhá všem nařízením, která jsou stanovena normami pro tento typ spotřebičů.

4) UPEVNĚNÍ VARNÉ DESKY

Deska je vybavena speciálním štuk, které zabraňuje jakémukoli pronikání vlhkosti do kuchyňské linky. Pro správnou aplikaci štuk je třeba pečlivě dodržet následující pokyny:

• oddělit štuk pruhy od jejich podkladu tak, aby jeho průhledná ochrana zůstala přilepena na tomto štuk.
• Obrátit varnou desku a správně umístit štuk „E“ (obr. 9) přesně pod okraj varné desky tak, aby vnější strana těsnění perfektně přiléhala k obvodové vnější hraně desky. Štuk nesmí přesahovat okraje desky.
• Připevnit rovnoměrně a pevně štuk k desce, upravit a přitlačit je pomocí prstů, poté odtrhnout ochranní papírovi pásek od štuk a usadit desku do otvoru linky.
• Opatrně ořízněte přebytečný tmel "E" nástrojem "F" (obr. 9/A).
• Desku upevněte pomocí svorek „S“, dbejte přitom, aby zobáček svorky zapadl do otvoru „H“ na spodní straně a utáhněte šroub „F“ tak, až se svorka „S“ přichytí k pracovní desce (viz obr. 10).
• Případná stěna (levá nebo pravá), která viškově přesahuje pracovní desku, musí bit od otvoru vzdálena minimálně tak, jak je uvedeno ve sloupci tabulky.
• Abychom se vyhnuli náhodním kontaktům s povrchem horké desky, která je v provozu, je třeba, abyste ji oddělili dřevěnou deskou pomocí šroubků, minimálně 70 mm od horní části (obr. 8).

DŮLEŽITÉ UPOZORNĚNÍ:

pro dokonalou instalaci, nastavení anebo proměnu varné desky na jiné typy plynu se povinně obrat'te na KVALIFIKOVANEHO INSTALATÉRA: nedodržení tohoto pokynu přináší s sebou ztrátu záruky.

Poznámka: nepřetržité použití může v blízkosti hořáků způsobit změnu původního zabarvení, která se připisuje vysokým teplotám.

INSTALACE

DÜLEŽITÉ PŘEDPISY PRO INSTALACI

Případné boční stěny nábytku, do kterého je varná deska zabudována, nesmějí přesáhnout její višku. Materiál, z kterého je vyrobena zadní stěna, přilehlé prostory a okolí desky, musí bit odolné vůči teplotě 90 °C.

Lepidlo, které spojuje umělou hmotu a nábytek, musí bit odolné vůči teplotám min. 150 °C, aby nedošlo k odlepení obou částí od sebe.

Instalace přístroje musí odpovídat platním normám. Toto zařízení nepodléhá evakuačním předpisům o víbušních virobcích.

Musí bit ale připojeno podle više uvedenich pravidel o instalaci. Zvláštní pozornost je pak třeba věnovat níže uvedením předpisům o ventilaci a větrání.

5) VENTILACE MÍSTNOSTI

Je nezbytné, aby místnost, ve které je tento virobek instalován, byla neustále větrána, aby byla zabezpečena jeho správná funkce. Množství potřebného vzduchu je takové, aby bylo zajištěno správné spalování plynu a ventilace místnosti; jeho objem nesmí bit menší než 20 m³. Přirození přísun vzduchu musí bit zajištěn přímou cestou stálími ventilačními otvory ve stěnách místnosti, které ústí do venkovního prostoru, o rozloze nejméně 100 cm² (viz obr. 3). Tyto otvory musí bit upraveny tak, aby nemohlo dojít k jejich ucpání. Je také přípustná nepřímá ventilace prostřednictvím využití přívodu vzduchu ze sousedících místností, tak jak stanoví platná norma.

Při použití varních plynovích spotřebičů je stále nutno odvětrávat zplodiny hoření pomocí odsávače připojeného na komín, kouřovod nebo s přímím vivodem ven (viz obr. 4). V případě, že neexistuje možnost využití odsávače par, je možno použít i ventilátor namontovaní na okno nebo na venkovní stěnu tak, aby se zapnul zároveň se spotřebičem (viz obr. 5), ovšem pouze za předpokladu, že budou bezpodmínečně dodrženy předpisy o ventilaci uvedené v platné normě.

7) PŘIPOJENÍ PLYNU

Před zapojením spotřebiče se ujistěte, zda údaje na štítku umístěném na spodní straně virobku souhlasí s údají distribuční sítě plynu.

Štítek návodu a nálepka umístěná na spodní straně virobku určuje podmínky seřízení spotřebiče: typ plynu a provozní tlak.

Pokud je plyn rozváděn distribuční sítí, musí bit spotřebič připojen na rozvod přívodu plynu:

• bud' pevnou ocelovou trubkou dle platné normy, jejíž připojení musí bit provedeno pomocí šroubovich spojů v souladu s uvedenou normou.
• Nebo měděnou trubkou dle platné normy, jejíž připojení může bit provedeno pomocí přípojek s mechanickím těsněním dle platné normy.
• Nebo pružnou trubkou z nerez oceli schváleného provedení s maximální délkou 2 metry a těsněním shodním s příslušnou normou. Tato trubka musí bit instalována tak, aby nepřišla do styku s pohyblivími částmi nábytku (např. zásuvky) a nesmí procházet otvory, které jsou úzké a kde by mohlo dojít ke stlačení.

Pokud je plyn přiváděn přímo z plynové bomby, spotřebič, napájení pomocí regulátoru tlaku, musí bit napojen následovně:

• bud' měděnou trubkou podle platné normy, jejíž spojení musí bit provedeno pomocí přípojek s mechanickím těsněním dle příslušné normy.
• Nebo pružnou trubkou z nerez oceli schváleného provedení s maximální délkou 2 metry a těsněním dle příslušné normy. Tato trubka musí bit instalována tak, aby nepřišla do styku s pohyblivími částmi nábytku (např. zásuvky) a nesmí procházet otvory, které jsou úzké a kde by mohlo dojít ke stlačení. Doporučujeme, aby se na pružnou trubku aplikoval speciální adaptér, snadno dostupní na trhu, prostřednictvím kterého se usnadní připojení těsnění regulátoru tlaku, kterí je namontován na bombě.

Po dokončené instalaci ověřte perfektní těsnost s pomocí midlového roztoku, nikdy nepoužívejte plamen!

UPOZORNĚNÍ:

- připomínáme, že kloub vstupu plynu zařízení je závitoví 1/2" kuželovití plyn. mužskí v souladu s normou EN 10226.

DŮLEŽITÉ:

Přístroj splňuje ustanovení dílčích předpisů pro evropské směrnice:

- nařízení (EU) 2016/426.

INSTALACE

8) PŘIPOJENÍ K ELEKTRICKÉ SÍTI

DÜLEŽITÉ UPOZORNĚNÍ: instalaci provádějte v souladu s pokyny výrobce. Nesprávná instalace může způsobít škody na osobách, zviřatech anebo vécech, za které výrobce není zodpovědný.

Elektrické připojení musí bit provedeno dle platních norem a platních zákonních nařízení. Před zapojením se presvědčete:

• napětí odpovídá hodnotě uvedené na štítku údajů a průřez kabelů elektrického systému je schopný unést zatížení, rovněž uvedené na štítku.
• zda elektrické napětí sítě a zásuvek odpovídá maximálnímu příkonu spotřebiče (zkontrolujte štítek, kterí je umístěn na spodní straně virobku).
• Zásuvka nebo el. síť by měly bit vybaveny účinním uzemněním, které odpovídá platním normám a zákonním nařízením. Virobce nenese žádnou zodpovědnost při nedodržení těchto opatření.

Pokud je spotřebič zapojen do sítě pomocí zásuvek:

• připojte na přívodní elektrickou šňůru „C“ (viz obr. 11) - pokud jí není vybavena – normalizovanou zástrčku, která odpovídá napětí vyznačenému na štítku.
• Vodiče připojte dle schématu na obr. 11 a pečlivě respektujte následující pokyny:

písmeno L (fáze) = vodič hnědé barvy; písmeno N (neutrální) = vodič modré barvy; symbol uzemnění vodič zeleno žluti.

• Přívodní kabel musí bit umístěn tak, aby v žádné jeho části nedoslo k přehřátí na 90 °C.
• Pro zapojení nepoužívejte redukce a adaptéry, protože by mohly způsobit zkrat s následním nebezpečím přehřátí.
• Po vestavění musí bit zdířka přístupná.

Pokud je připojení provedeno přímo do elektrické sítě:

• zapojte mezi zařízení a síť vícepóloví spínač, dimenzovaní na příkon spotřebiče, s minimální mezerou mezi kontakty 3 mm.
• Nezapomeňte, že uzemňující vodič nesmí bit spínačem přerušován.
• Elektrické připojení může bit také chráněno diferenciálním spínačem vysoké citlivosti.
  Velmi doporučujeme připojit patřiční zemnící vodič zeleno-žluté barvy k účinnému uzemnění.

Dřív než provedete jakýkoliv zásah na elektrické části systému spotřebiče, povinně jej odpojte z elektrické site.

UPOZORNĚNÍ:

všechny naše výrobky odpovídají evropským normám a příslušným doplňkům zákona Výrobek je proto v souladu s požadavky platných směrnic Evropského parlamentu a

Řady týkajících se:

• elektromagnetické kompatibility (EMC);
• elektrické bezpečnosti (LVD);
• omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních
• ekodesignu (ErP)

Dříve než začnete provádět jakékoliv seřizování, odpojte spotřebič od elektrické sítě. Po ukončení seřizování musí technik na spotřebič znovu umístit případné plomby. Seřízení prvotního vzduchu v našich hořácích není nutné.

V případě, že si instalace bude vyžadovat změny elektrického systému domácnosti nebo v případě nekompatibility mezi zásuvkou a zástrčkou spotřebiče, obrat’te se na kvalifikovaného instalatéra, který se musí ujistit zejména o tom, že průřez kabelů zásuvky je vhodný pro příkon spotřebiče.

9) VENTILY

Nástavení na „Minimum“:

• zapalte hořák a ovladač nastavte do pozice „minimum“ (mali plamen obr. 1).
• Vyjměte ovladač „M“ (obr. 12 - 12/A) pevného kohoutku jednoduchím zatlačením na jeho čep.
• Pro regulaci použijte malí šroubovák „D“, kterí musíte zasunout do otvoru „C“ (obr. 12 - 12/A) a otočte škrticí šroub doprava nebo doleva, dokud plamen hořáku byla dostatečně upravena na "Minimum" pozice.

Zkontrolujte, zda plamen nezhasne, když je knoflík prudce přepnut z "Maxima" na "Minimum" pozice.

Pamatujte, že više uvedená regulace je možná pouze u hořáků na G20 (metan), zatímco u hořáků na G30 nebo G31 (propan butan) musí bit šroub blokován na spodní straně (otáčet ve směru hodinovich ručiček).

UPOZORNĚNÍ! Výrobce nenese odpovědnost za škody způsobené úpravami nebo modifikacemi výrobku nebo jeho součástí během instalace. Za případné škody nebo závady vzniklé v důsledku nesprávné montáže nebo instalace odpovídá montážní firma. V případě jakéhokoli poškození způsobeného instalací výrobku se obrat'te na autorizovanou montážní firmu.

MAZÁNÍ KOHOUTKŮ

V případě, že je kohoutek zablokovaný, nepoužívejte sílu a požádejte o technickou pomoc.

SEŘÍZENÍ / ÚDRŽBA

10) VIMĚNA TRYSEK

Hořáky jsou pouitelnžé na více druhů plynu pomocí víměny trysky odpovídající danému plynu. Pro víměnu trysek je nutné sejmout hlavy hořáků a klíčem „B“ vymontovat trysku „A“ (viz obr. 13) a vyměnit ji za trysku odpovídající typu použitého plynu. Doporučuje se trysku řádně upevnit.

Po provedené víměně by měl technik provést regulaci hořáků, popsanou v paragrafu 9, zaplombovat případné seřízené části zařízení a místo starého štítku víměnou nalepit na spotřebič štítek odpovídající novému druhu plynu. Tento štítek je přiložen v sáčku s náhradními tryskami. Sáček, kterí obsahuje vstříkovací trysky a štítky může bit součástí vybavení nebo je k dispozici u autorizovaného servisu. Pro lepší orientaci technika uvádíme níže tabulku s tepelními víkony hořáků, průměrem trysek a přetlakem odpovídajícím různím druhům plynu.

TABUL'KA

Hořáky		Druh plynu	Přetlak mbar	Tepelní vikon		Průměr trysek Ma100 mm	Tepelní vikon (W)		EEgas burner*
č.	Název			gr/h l/h Min.
12	DVOJITÝ KORUNA (DCC AFB)	G 30 - BUTAN	30	291		100 H1	1800	4000	57,6 %
		G 31 - PROPAN	30	286		100 H1	1800	4000
		G 20 - ZEMNÍ	20		381	150 H3	1800	4000
2	RYCHLÝ	G 30 - BUTAN	30	204		83	900	2800	60,0 %
		G 31 - PROPAN	30	200		83	900	2800
		G 20 - ZEMNÍ	20		267	117 S	900	2800
3	POLORYCHLÝ	G 30 - BUTAN	30	127		65	550	1750	63,2 %
		G 31 - PROPAN	30	125		65	550	1750
		G 20 - ZEMNÍ	20		167	97 Z	550	1750
4	DOPLŇKOVI	G 30 - BUTAN	30	73		50	450	1000	N.A.
		G 31 - PROPAN	30	71		50	450	1000
		G 20 - ZEMNÍ	20		95	72 X	450	1000

*V souladu s nařízením č 66/2014 opatření EU v rámci provádění směrnice 2009/125/EC, výkon (EEgas burner byla vypočtena v souladu s EN 30-2-1 posledním přezkumu s G20.

VAROVÁNÍ: ÚDRŽBU MUSÍ PROVÁDĚT POUZE AUTORIZOVANÁ OSOBA.

TYPY A ROZDĚLENÍ KABELŮ

TYP VARNÉ DESKY TYP KABELU JEDNOFÁZOVÉ NAPÁJENÍ
Plynová H05 RR - F	3 x 0.75 mm	^2

POZOR!!!

V případě víměny napájecího kabelu musí technik ponechat zemnící vodič (B) delší než fázové vodiče (viz obr. 14) a mimo to musí dodržovat upozornění uvedená v bodě 8.

V případě poruchy nebo přerušení kabelu, vzdalte se od kabelu a nedotýkejte se ho. Kromě toho musí být přístroj odpojen a není zapnuta. Obrat’te se na nejbližší autorizované servisní středisko pro vyřešení problému.

SERVIS A NÁHRADNÍ DÍLY

Tento spotřebič byl před expedicí ze závodu testován a kontrolován odborním a zkušením personálem tak, aby byla zaručena co nejlepší funkčnost virobku.

Originální náhradní díly jsou k dostání pouze v našich servisních centrech a v autorizovaních prodejnách. Každá oprava nebo seřízení, musí bit provedena s maximální pečlivostí a pozorností kvalifikovanou osobou.

Z tohoto důvodu doporučujeme, abyste kontaktovali naše informační linky, kde nahlásíte příslušné údaje (značku virobku, model, sériové číslo a druh poškození spotřebiče, kterí vlastníte.) Příslušné údaje jsou uvedeny na informačním štítku, kterí se nachází na zadní straně virobku a na štítku umístěném na obalové krabici.

Tyto informace umožní pracovníkovi servisu obstarat si odpovídající náhradní díly a následně tak zajistit rychlí a cílení servisní zásah. Doporučujeme vám, abyste si tato data zapsali do následujících kolonek, abyste je měli vždy po ruce.

ZNAČKA: ....

MODEL:

SÉRIE:

Záruční nebo technický list uschovejte spolu s návodem na použití během celé životnosti zařízení. Obsahuje důležité technické údaje.

Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EG o nakládání s použitimi elektrickimi a elektronickimi zařizeními (waste electrical and electronic equipment - WEEE).

Tato směrnice stanoví jednotní evropskí (EU) rámec pro zpětní odběr a recyklování použitích zařízení.

VAROVANIE:

Tato varná deska byla navržena pouze pro vaření: jakékoliv jiné použití (např. topení místnosti) je nevhodné a nebezpečné.

POPIS VARNICH DOSIEK

TYP: PCZW

GSC 64320

3 6 12 2 5 13 9 8 11

2 Rychlý hořák z 2800 W
3 Polorýchly horák z 1750 W
5 Doplnkoví horák z 1000 W
6 Smaltovaný rošt
8 Ovládač k horáku č. 2
9 Ovládač k horáku č. 3
11 Ovládač k horáku č. 5
12 Dvojitý koruna horák (DCC AFB)* z 4000 W
13 Ovládač k horáku č. 12

*DCC AFB: vzduch zospodu.

- Elektrické automatické zapal'ovanie

Zatlačit' ovládaci gombík príslušného horáku a otáčat' ním v protismere hodinovich ručičiek až do polohy Max (silní plameň, obr. 1). Zatlačit' ovládací krúžok až na doraz.

- Zapal'ovanie horákovvy bavenich bezpečnostním termočlánkom

Pri horákoch vybaveních bezpečnostním termočlánkom otáčat' príslušním ovládacím gombíkom v protismere hodinovich ručičiek do polohy Max (silní plameň, obr. 1) až kím necítit' jemní odpor. Vtedy zatlačit' ovládaci gombík a zopakovat' kroky opísané vyššie.

Po zapálení držat' ovládací krúžok stlačení ešte asi 10 sekúnd.

Obalové časti (kartón, sáčky, vol'ní polystyrén, klince...) napatria do rúk det'om, ked'že sú možními zdrojmi úrazu.

Elektrické pripojenie musí byt' realizované v súlade s normami a nariadeniami platních zákonov.

Pred samotním pripojením sa uistiť že:

Tieto informácie umožnia technickému asistentovi zaobstarať správne náhradné diely a následne richly a cielení zákrok.

Odporúča sa zaznačit' si tieto údaje priamo sem pod text, aby tak boli vždy poruke:

ZNAČKA: ....

MODEL:

SÉRIA:

Záručný alebo technický list uschovajte spolu s návodom na použitie počas celej životnosti zariadenia. Obsahuje dôležité technické údaje.

VAROVANIE: ÚDRŽBU MUSÍ VYKONÁVAŤ LEN AUTORIZOVANÁ OSOBA.

Tento spotrebič je označení v súlade s európskou smernicou 2012/19/EG o nakladaní s použitími elektrickími a elektronickími zariadeniami (waste electrical and electronic equipment - WEEE).

Táto smernica stanoví jednotní európsky (EU) rámec pre spätní odber a recyklovanie použitych zariadení.

PL

UWAGA!
