NÁVOD K OBSLUZE PH-WR01 Elektrobock

Přijímač pro ovládání žaluzií, rolet, markýz a vrat

• prvek systému PocketHome®
  • pro ovládání žaluzií, rolet, markýz a vrat s elektrickým pohonem
• pulzní nebo časové spínání
  • automatický nebo manuální provoz

Popis

Přijimač PH-WR01 je bezdrátový prvek systému PocketHome* sloužící k ovládání žaluzíí, rolet, markýz nebo vrat, které jsou řízeny ve dvou směrech a vybaveny zabudovaným koncovým spínačem. Ovládání přijimače je možné jak z aplikace EOB-POCKETHOME, tak s využitím vysilače PH-SB10, nebo čtyřtlacítka PH-SB30.

Montáž

Výrobek je svými rozměry určen k montáži do intalační krabice KU/KP 68.

BLIKÁ = prvek není spárován s centrální jednotkou

SVÍTÍ = prvek je spárován s centrální jednotkou

BLIKAJÍ STRÍDAVĚ = režim učení kódu

SVÍTÍ = sepnutí relé

FUNKČNÍ TLAČÍTKO (R)

KRÁTKÉ STISKNUTÍ - pro nakódování.

DLOUHÉ STISKNUTÍ (cca 10s)

- RESET, vymazání kódu

z paměti (současně zablikaji

zelená a červená LED).

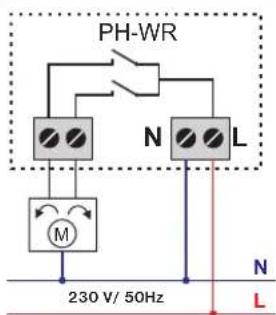

Schéma zapojení

Montáž smí provádět jen osoba s odpovídající kvalifikací! Montáž musí být prováděna bez napěti!

1) Vypněte hlavní jistič a připojte přijímač podle schématu zapojení.

2) Zapnětě hlavní jistič. Na přijímači se rozbliká LED - není spárován s centrální jednotkou.

3) Pred umístěním krytu na instalační krabici proved'te párování s centrální jednotkou (viz. str. 4).

Pouze pro motory s koncovým spínačem!

Upozornění:

Ochrana před nadměrným proudem a zkratem v primárním obvodu zařizení (předřazená zkratová ochrana) musi být součásti instalace budovy. Vhodný odpojovací prostředek musi být zajištěn jako součást elektrické instalace v budově a musi odpojit současně oba póly napájení.

Párování s centrální jednotkou

Před přidáním prvku se ujistěte, že na centrální jednotce PH-CJ39 máte nastaven časový program:

a) V aplikaci zvolte prěhled programů.

b) Klikněte na program číslo 10 nebo vyšší.

c) Klikněte na MENU -> Změnit na časový program.

POZN.: časové programy lze nastavovat od programu číslo 10!

1. Zapněte hlavní jistič, na přijimači bliká zelená dioda, a tím je přijímač připraven k dalšimu nastavení.

2. Přihlaste se do aplikace EOB-POCKETHOME.

1. Přejděte do nastaveni (MENU -> Nastaveni).

2. Spustte servisní režim, aby bylo možné přidávat prvky do systému.

3. Z nabídky vyberte „Správa zařizení,

4. Klikněte na MENU -> Přidat zařízení.

5. Z nabidky vyberte typ „WR“ a pojmenujte si toto zařizeni. Případně jej můžete umístit do mistnosti. Následně klikněte na OK.

6. Vyčkejte na rozblikání LED CODING na centrální jednotce.

7. V pravé části obrazovky u vytvořeného prvku vyberte možnost „Párovat..

1. Nyní jste vyzváni k aktivaci režimu učení na zařízení.

2. Uvedte prijimać (PH-WR01) do režimu učeni krátkým stisknutim funkčního tlačitka - střídavě se rozblikají LED.

3. V aplikaci potvrďte výzvu stisknutím tlačitka OK.

4. V případě úspěšného spárování na přijímači 3x současně zabliká zelená a červená dloda, v aplikaci se objeví nápis OK a tlačitko TEST. V případě neúspěchu je možné postup párování zopakovat.

5. Nyní je prvek úspěšné přidán do systému a je možné jej začit použivat.

Pro vymazání párování stiskněte na vysílači (PH-WR01) funkční tlačítko na vice než 10 sec. Úspěšné vymazání kódu je indikováno blikající zelenou LED.

Po vymazání párování tlačitkem nezapomeňte prvek odebrat z centrální jednotky.

Ovládání pomocí vysílače

Pro ovládání přijimače PH-WR01 pomocí kličenky PH-SB10 nebo čtyřtlacítka PH-SB30 postupujte následovné:

1. Spárujte bezdrátovou kličenku nebo čtyřtlacitko s centrálni jednotkou (viz příslušný návod).
2. Po spárování je možné ovládat chod žaluzii pomoci tlačítek daného vysilače. Detailní popis naleznete v návodu příslušného vysilače.

Další nastavení

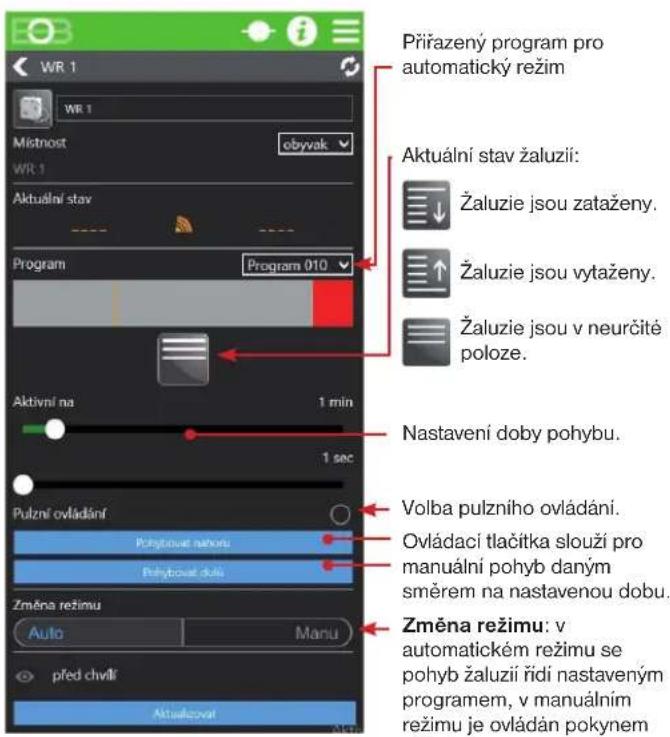

Pro přístup k nastavení prvku PH-WR01 vyberte tento prvek v přehledu zařízení.

Příklad programu:

5:00 VYP žaluzie jedou nahoru (brána se otevírá)

7:30 ZAP žaluzie sjíždí dolů (brána se zavírá)

17:30 VYP žaluzie jedou nahoru (brána se otevírá)

21:50 ZAP žaluzie sjíždí dolů (brána se zavírá)

Vaše poznámky

TECHNICKÉ PARAMETRY
Napájení 230 V/50 Hz
Spotřeba < 1 W
Typ komunikace oboušměrná
Frekvence 433,92 MHz
Vysílací výkon <10 mW
Citlivost < -102 dBm
Dosah 200 m (na volné ploše), 25 m (v zástavbě)
Výstup 2x relé, max.6A/ 250 VAC
Stupeň krytí IP20
Pracovní podmínky T =	0 až 40°C, RH <90%, nekondenzující
Rozměry (VxŠxH) 49,5	mm x 45,5 mm x 26 mm
