NÁVOD K OBSLUZE PH-WS01 Elektrobock

Bezdrátový přijímač pro časové ovládání elektrických spotřebičů - POD VYPÍNAČ -

Časové ovládání elektrických spotřebičů
Podle nastaveného programu spíná připojený el. spotřebič
Obousměrná rádiová komunikace na 433,92MHz
Nadřazeným prvkem je centrální jednotka PH-CJ37, PH-CJ37Plus
Dočasnou změnu stavu je možné provádět klíčenkou PH-WS10
Prvek systému PocketHome®

PH-WS01 slouží pro ovládání el. spotřebičů ve spojení s centrální jednotkou PH-CJ37 (Plus). Velkou výhodou je montáž přímo do instalační krabice.

FUNKČNÍ TLAČÍTKO (R):

KRÁTKÉ STISKNUTÍ (cca1,5 s)

- pro nakódování.

DLOUHÉ STISKNUTÍ (cca 5 s)

- RESET, vymázání kódu z paměti (současně zablikají zelená a červená LED).

Schéma zapojení:

Montáž smí provádět jen osoba s odpovídající kvalifikací! Montáž musí být prováděna bez napětí!

Upozornění:

Ochrana před nadměrným proudem a zkratem v primárním obvodu zařízení (předřazená zkratová ochrana) musí být součástí instalace budovy.

Vhodný odpojovací prostředek musí být zajištěn jako součást elektrické instalace v budově a musí odpojit současně oba póly napájení.

1. Vypneme hlavní jistič
2. Zapojíme přijímač podle schématu
3. Zapneme hlavní jistič, na přijímači bliká zelená dioda, přijímač je připraven k dalšímu nastavení.
4. Na centrální jednotce PH-CJ37 nastavíme časový program (viz návod na PH-CJ37).
5. Na centrální jednotce zvolíme režim ACTIV a tl. i vybereme skupinu prvků WS (viz návod na PH-CJ37).
6. Na PH-WS01 krátce stiskneme FUNKČNÍ TLAČÍTKO na cca 1,5 s (zelená a červená dioda střídavě blikají).

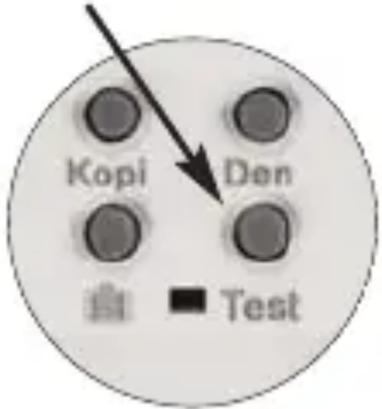

7. Na centrální jednotce PH-CJ37 stiskneme tl." Test"

v režimu ACTIV.

1. Při správném naučení kódu současně zabliká zelená a červená dioda.

INDIKAČNÍ DIODY

LED 1	LED 2	FUNKCE
		prázdná paměť, není naučen kód
		kód naučen
		BLIKAJÍ STŘÍDAVĚ= režim učení kóduBLIKAJÍ SOUČASNĚ= kód byl naučenBLIKNOU SOUČASNĚ DLOUZE= kód byl SMAZÁN
		sepnutí relé

PH-WS01 spíná připojené zařízení na základě přijatých informací od centrální jednotky. Je určen k montáži do vnitřních prostor. Neumístujte v blízkosti silových vodičů!

Dočasná změna pomocí klíčenky PH-WS10:

Přijímač je možné ovládat (zapínat a vypínat) i bezdrátovou klíčenkou PH-WS10. Ta musí být aktivována na centrální jednotce v režimu ACTIV pro daný přijímač. Jednou klíčenkou je možné ovládat max. 2 přijímače! Klíčenka není součástí balení a je možné ji dokoupit na www.elbock.cz.

TECHNICKÉ PARAMETRY

Napájení	230 V/ 50 Hz
Jmenovitý proud < 30 mA
Příkon < 1 W
Typ komunikace obousměrná
Frekvence 433,92 MHz
Citlivost < -92 dBm
Dosah 150 m	(na volné ploše), 20 m (v zástavbě)
Výstup relé, max.16A/	250 VAC
Stupeň krytí IP20 a vyšší dle montáže
Třída ochrany II
Pracovní teplota 0 až	40°C
Rozměry (DxŠxH) 49,5 mm x 45,5 mm x 26 mm

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razitko prodejmy:
kontroloval:

V případě záručního a pozáručního servisu, zašlete přijímač (včetně kopie potvrzeného dokladu o koupi) na adresu výrobce.

PROHLÁŠENÍ O SHODĚ

My ELEKTROBOCK CZ s.r.o., tímto prohlašujeme, že výrobek PH-WS01 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

Vydáno: 01.09.2011

na www.elbock.cz

ELEKTROBOCK CZ

MADE IN CZECH REPUBLIC
