NÁVOD K OBSLUZE Pocket Home PH-BP7-P Elektrobock

• Bezdrátový přijímač, prvek systému PocketHome®
• Možnost připojit externí čidlo pro hlídání teploty podlahy
• Přijímač k vysílačům PH-BP7-V, PH-ET7-V
• Paměť pro uchování stavu po výpadku napájení
• Spíná max. 16 A (termoel. pohony, el. topné kabely nebo rohože)
• Obousměrná rádiová komunikace na 433.92 MHz
• Vhodné pro teplovodní a elektrické podlahové topení

Slouží pro ovládání topných systémů. Je vhodný jak pro teplovodní podlahové topení tak pro elektrické topné rohože. Velkou výhodou je možnost připojení externího čidla pro hlídání teploty podlahy. Dosah v zástavbě je cca 25 m.

LED diody Popis funkcí
PWR	SVÍTÍ - indikace připojení napájení
RE1	SVÍTÍ - sepnuté výstupní relé
	BLIKNE - přijem nebo vysíláni signálu
ERROR	SVÍTÍ -PORUCHA (pokud do cca 6-ti hodin nepříjme žádný signál od vysílače přejde do režimu 2 min. ZAPNUT a 8 min. VYPNUT). LED 2 bliká pouze pokud je relé sepnuté tj. 2 min.
LED diody Zvláštní režimy
RE1	BLIKAJÍ STRÍDAVĚ - režim učení kódu PROBLIKNOU SOUČASNĚ - kód naučen

AUTO automatický režim, pracuje podle požadavků zaslaných z vysílače OFF výstup trvale vypnutý, manuální ovládání ON výstup trvale zapnutý, manuální ovládání

Montáž

Přijímač instalujte (do vnitřních prostor) co nejdále od velkých kovových předmětů (min. 0.5 m) a mimo silnoproudá vedení z důvodu ovlivnění příjmu signálu! V místech se zvýšenou vlhkostí (koupelna, kuchyň) dbejte platných norem.

Externí podlahové čidlo (typ CT04-10k, CYXY 2 x 0.5 mm, 10 kΩ, délka 3 m, plastové pouzdro PVC) musí být umístěno v ohebné plastové trubce zapuštěné v podlaze, co nejblíže k povrchu. Trubka musí být utěsněna a chráněna proti zatečení stavebních hmot tak, aby bylo možné podlahový senzor případně snadno vyměnit. Nesmí být vedeno souběžně se silovými vodiči! Může být prodlouženo max. na délku 30-ti metrů.

Doporučujeme, aby instalaci prováděla osoba s odpovídající elektrotechnickou kvalifikací! Montáž je nutné provádět bez napětí!

1) Vypněte hlavní jistič;
2) Ujistěte se, že instalační krabice je usazena rovnoběžně se zdí;
3) Oddělte silovou část přijímače od mikroprocesorové (hlavní) části viz obr. 1;
4) Ze zadní části přijímače vysuňte připojovací svorky viz obr.2;
5) Na svorky připojte vodiče podle schématu zapojení viz obr.3;

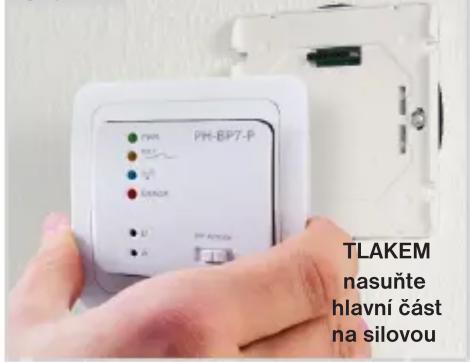

6) Zasuňte svorky do svorek přijímače a připevněte silovou část do instalační krabice obr.4,5;

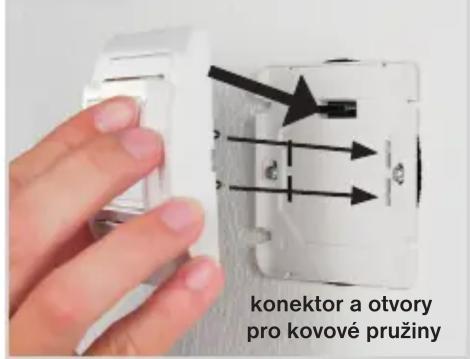

7) Konektor hlavní části zasuňte do silové části a zatlačte, kovové pružiny musí zapadnout do určených otvorů viz obr.6,7;
8) Zapněte hlavní jistič a přijímač je připraven k dalšímu nastavení.

Pozn.: po zapojení doporučujeme otestovat správné připojení změnou přepínače z AUTO na ON a OFF (musí klapnout relé a v poloze ON se rozsvítí oranžová LED).

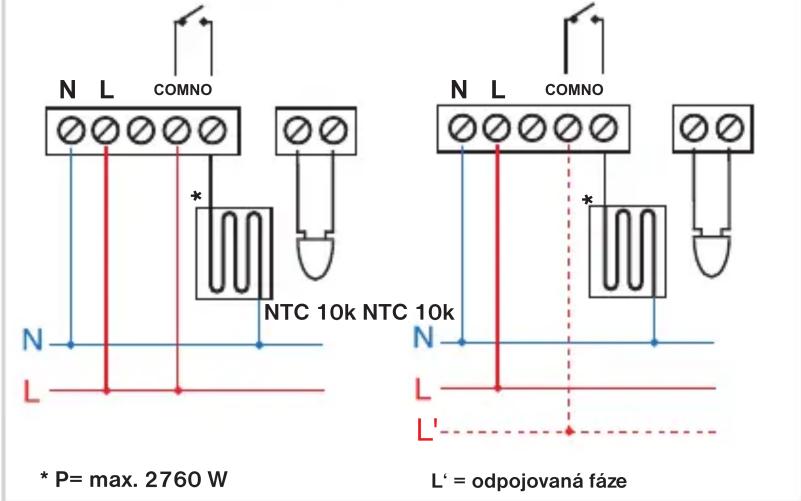

Schéma zapojení:

Při využívání nízkého tarifu

Obr.1
silová část hlavní část

Obr.2 Obr.3 Obr.4

Obr.5

Obr.6

Obr.7

Párování s vysílačem

1) Zapněte hlavní jistič, na přijímači se rozsvítí zelená dioda, přijímač je připraven k dalšímu nastavení.
2) Na přijímači krátce stiskněte tl. U na cca 1.5 s (oranžová a modrá dioda střídavě blikaji)
3) Na vysílači (PH-BP7-V nebo PH-ET7-V) zvolte režim AKTIVACE PŘIJÍMAČE (COnSt 4) a proved'te Test.
4) Při správném naučení kódu současně zabliká oranžová a modrá dioda a přijímač několikanásobně sepne a vypne relé (tím je přijímač naučen- spárován).

PH-BP7-P

Bezdrátový přijímač - S EXTERNÍM ČIDLEM PRO PODLAHY -

Externí čidlo:

je součástí balení

typ CT04-10k

(obj.č.0015),

CYXY 2 x 0.5 mm,

10 kΩ, délka 3 m,

plastové pouzdro PVC

Technické parametry
Napájení 230 V AC/ 50 Hz
Typ komunikace obousměrná
Frekvence 433.9	2 MHz
Citlivost < -92 dBm
Dosah	až 200 m (na volné ploše), až 25 m (v zástavbě)
Výstup relé, max.	16 A/ 250 VAC
Stupeň krytí IP20
Třída ochrany II
Pracovní teplota 0°C až +40°C

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK MTF s.r.o. prohlašuje, že typ rádiového zařízení PH-BP7-P je v souladu se směrnící 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.
