NÁVOD K OBSLUZE PH-WR02 Elektrobock

Přijímač pro ovládání žaluzií, rolet, markýz a vrat

• prvek systému PocketHome®
  • pro ovládání žaluzií, rolet, markýz a vrat s elektrickým pohonem
• pulzní nebo časové spínání
  • automatický nebo manuální provoz

Indikační LED:

indikace napájení

KRÁTCE BLIKNE 1x za 4 sec

= není spárováno s centrální jednotkou

BLIKÁ = režim učení kódu

indikace sepnutí relé RE1

indikace sepnutí relé RE2

indikace sepnutí relé RE3

Popis

Přijimač PH-WR02 je bezdrátový prvek systému PocketHome * sloužící k ovládání žaluzíí, rolet, markýz nebo vrat, které jsou řízeny ve dvou směrech a vybaveny zabudovaným koncovým spínačem. Ovládání přijimače je možné jak z aplikace EOB-POCKETHOME, tak s využitím vysilače PH-SB10, nebo čtyřtlacítka PH-SB30.

Montáž

Přijimač instalujte (do vnitřních prostor) co nejdále od velkých kovových předmětů (min. 0,5 m) a mimo silnoproudá vedení z důvodu ovlivnění příjmu signálu! Doporučujeme, aby instalaci prováděla osoba s odpovídající elektrotechnickou kvalifikací!

Přijimač je určen k montáži na stěnu, nebo přímo na instalační krabici.

Montáž musí být prováděna bez napětí!

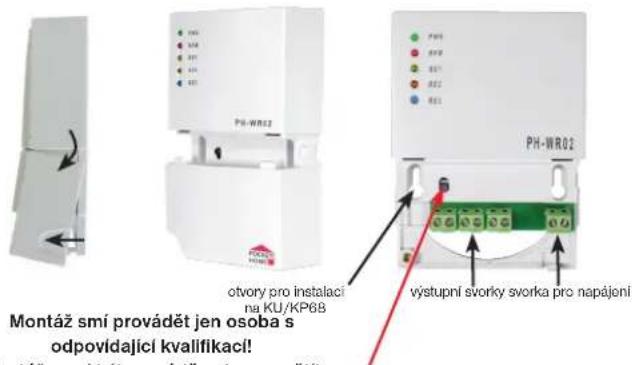

1) Vypněte hlavní jistič a připojte přijimač podle schématu zapojení.
2) Zapnětě hlavní jistič. Na přijímačí krátce bliká LED - není spárován s centrální jednotkou.
3) Pred umistěním predního krytu proved'te párování s centrální jednotkou (viz. str. 4).

FÚNKČNÍ TLAČÍTKO (R)

KRÁTKÉ STISKNUTÍ - pro nakódování. DLOUHÉ STISKNUTÍ (cca 10s) - RESET, vymazání kódu z paměti (současně zablikajizelená a červená LED).

Schéma zapojení

Při instalaci vždy dodržujte pokyny uvedené v instalačním manuálu přislušné řídící jednotky brány/ žaluzii!

Uvedená schémata jsou pouze ilustrativni.

Popis připojení:

L, N - vstup sit'ového napájení

RE1- sepne pri povelu k otevřeni brány (vytažení rolet)

RE2 - sepne při povelu k zavření brány (zatažení rolet)

RE3 - sepne při libovolném povelu (pro jednovstupové ovládání otevirání/ zavirání bran

Pulzní režim relé - výstup je sepnut pouze na krátký časový okamžik (viz str. 6). Pří časovém režimu je výstup sepnut na nastavenou dobu (viz str. 6).

Pouze pro motory s koncovým spinačem!

Upozornění:

Ochrana před nadměrným proudem a zkratem v primárním obvodu zařizení (předřazená zkratová ochrana) musí být součásti instalace budovy. Vhodný odpojovací prostředek musí být zajištěn jako součást elektrické instalace v budově a musí odpojit současně oba póly napájení.

Párování s centrální jednotkou

Před přidáním prvku se ujistěte, že na centrální jednotce PH-CJ39 máte nastaven časový program:

a) V aplikaci zvolte prěhled programů.

b) Klikněte na program číslo 10 nebo vyšší.

c) Klikněte na MENU -> Změnit na časový program.

POZN.: časové programy lze nastavovat od programu číslo 10!

1. Zapněte hlavní jistič, na přijimači bliká zelená dioda, a tím je přijímač připraven k dalšimu nastavení.

2. Přihlaste se do aplikace EOB-POCKETHOME.

1. Přejděte do nastaveni (MENU -> Nastaveni).

2. Spustte servisní režim, aby bylo možné přidávat prvky do systému.

3. Z nabídky vyberte „Správa zařizení,

4. Klikněte na MENU -> Přidat zařízení.

5. Z nabidky vyberte typ „WR“ a pojmenujte si toto zařizeni. Případně jej můžete umístit do mistnosti. Následně klikněte na OK.

6. Vyčkejte na rozblikání LED CODING na centrální jednotce.

7. V pravé části obrazovky u vytvořeného prvku vyberte možnost „Párovat..

1. Nyní jste vyzváni k aktivaci režimu učení na zařízení.

2. Uvedte prijimać (PH-WR02) do režimu učeni krátkým stisknutim funkčního tlačitka - rozbliká se LED

3. V aplikaci potvrďte výzvu stisknutím tlačitka OK.

4. V případě úspěšného spárování na přijímači 3x zabliká červená LED, v aplikaci se objeví nápis OK a tlačitko TEST. V případě neúspěchu je možné postup párování zopakovat.

5. Nyní je prvek úspěšné přidán do systému a je možné jej začit použivat.

Pro vymazání párování stiskněte na vysilači (PH-WR02) funkční tlačitko na vice než 10 sec. Úspěšné vymazání kódu je indikováno krátkým blikáním červené LED RFM.

Po vymazáni párování tlačítkem nezapomeňte prvek odebrat z centrálni jednotky.

Ovládání pomocí vysílače

Pro ovládání přijimače PH-WR02 pomocí kličenky PH-SB10 nebo čtyřtlacítka PH-SB30 postupujte následovné:

1. Spárujte bezdrátovou kličenku nebo čtyřtlacitko s centrálni jednotkou (viz příslušný návod).
2. Po spárování je možné ovládat chod žaluzii pomoci tlačítek daného vysilače. Detailní popis naleznete v návodu příslušného vysilače.

Další nastavení

Pro přístup k nastavení prvku PH-WR02 vyberte tento prvek v přehledu zařízení.

Příklad programu:

5:00 VYP žaluzie jedou nahoru (brána se otevírá)

7:30 ZAP žaluzie sjíždí dolů (brána se zavírá)

17:30 VYP žaluzie jedou nahoru (brána se otevírá)

21:50 ZAP žaluzie sjíždí dolů (brána se zavírá)

Vaše poznámky

TECHNICKÉ PARAMETRY
Napájení	sítové, 230 V/50 Hz
Spotřeba	< 1 W
Typ komunikace	bezdrátová, obousměrná
Frekvence	433,92 MHz
Vysílací výkon	<10 mW
Citlivost	<-102 dBm
Dosah	200 m (na volné ploše), 25 m (v zástavbě)
Výstup	3x relé, max.6A/ 250 VAC
Stupeň krytí	IP20
Pracovní podmínky	T = 0 až 40°C, RH <90%, nekondenzující
Rozměry (VxŠxH)	112 mm x 80 mm x 31 mm

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařízení PH-WR02 je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razítko prodejny:
kontroloval:

V případě záručního a pozáručního servisu, zašlete výrobek na adresu distributora nebo výrobce.
