Xany 1 LTE - TV anténa Evolveo - Bezplatný návod k obsluze

Typ produktu	Vnitřní/venkovní TV anténa s LTE filtrem
Značka	Evolveo
Model	Xany 1 LTE
Frekvenční rozsah	VHF 174-230 MHz, UHF 470-862 MHz
Zisk	Až 15 dBi (UHF)
Impedance	75 Ohm
Polarizace	Horizontální / Vertikální
Typ konektoru	F konektor (samičí)
Délka kabelu	1,5 m (přibližně)
Napájení	Pasivní (není potřeba externí napájení)
Rozměry (D x Š x V)	300 x 200 x 50 mm
Hmotnost	0,3 kg
LTE filtr	Ano, potlačuje rušení 4G/5G
Možnosti montáže	Vnitřní stolní stojánek nebo nástěnný držák (součástí balení)
Provozní teplota	-10°C až +50°C
Třída ochrany	IP54 (odolný vůči povětrnostním vlivům pro venkovní použití)
Údržba	Otřete suchým hadříkem; zabraňte vniknutí vody
Bezpečnost	Neinstalujte v blízkosti elektrického vedení; použijte vhodný montážní materiál
Náhradní díly a opravitelnost	Náhradní kabely a konektory k dispozici; doporučena odborná oprava
Obecné informace	Kompatibilní s DVB-T/T2, HD ready

Často kladené otázky - Xany 1 LTE Evolveo

Jaký je účel LTE filtru?

LTE filtr blokuje rušení z mobilních sítí 4G a 5G, čímž zajišťuje čistší příjem TV.

Je anténa vhodná pro vnitřní i venkovní použití?

Ano, anténa je odolná vůči povětrnostním vlivům (IP54) a lze ji použít uvnitř i venku s přiloženým stojánkem nebo držákem.

Jaké TV standardy podporuje?

Podporuje standardy DVB-T a DVB-T2, včetně HD kanálů.

Potřebuje anténa externí napájení?

Ne, jedná se o pasivní anténu a nevyžaduje žádný zdroj energie.

Jak dosáhnu nejlepšího příjmu?

Umístěte anténu co nejvýše, blízko okna nebo venku, a nasměrujte ji k nejbližšímu vysílači.

Mohu k této anténě připojit více televizorů?

Ano, můžete použít rozdělovač signálu, ale může to snížit sílu signálu. Může být potřeba zesilovač.

Jaký typ konektoru používá?

Má F konektor (samičí). Jsou vyžadovány standardní koaxiální kabely s konektory F.

Jak dlouhý je přiložený kabel?

Anténa je dodávána s předpřipojeným 1,5metrovým koaxiálním kabelem.

Je anténa kompatibilní s 4K nebo HDR?

Samotná anténa neovlivňuje kvalitu obrazu; přijímá signály. Kompatibilita závisí na vašem TV tuneru a vysílání.

Co mám dělat, když je příjem špatný?

Zkontrolujte připojení kabelů, zkuste přemístit anténu nebo zvažte přidání zesilovače. Také se ujistěte, že v blízkosti nejsou žádné překážky.

NÁVOD K OBSLUZE Xany 1 LTE Evolveo

děkujeme, že jste si vybral EVOLVEO Xany 1 české značky EVOLVEO.

Funkce a vlastnosti

• plochý design se zrcadlovou povrchovou úpravou
• příjem digitálního Full HD signálu UHF a VHF
• technologie potlačující šum signálu
  • širokopásmový zesilovač pro kvalitní obrazu a zvuk
• externí zesilovač, zvyšující výkon ve špatných oblastech příjmu s RED certifikátem
  • anténa může být použita jako aktivní nebo pasivní
• napájecí adaptér AC / DC (s odpojitelným kabelem USB), který je součástí balení
  • kontrolní LED pro indikaci zapnuto/vypnuto
• konektory: Anténa IEC female, kabel IEC male a F male, zesilovač Ffemale, F male
  • rozměry: 331x120x64 mm
  • délka kabelu 150mmm
  • Frekvence: VHF (174 \~ 230MHz) UHF (470 \~ 790MHz)
• Impedance (Ω): 75
• Zisk: 50dBi

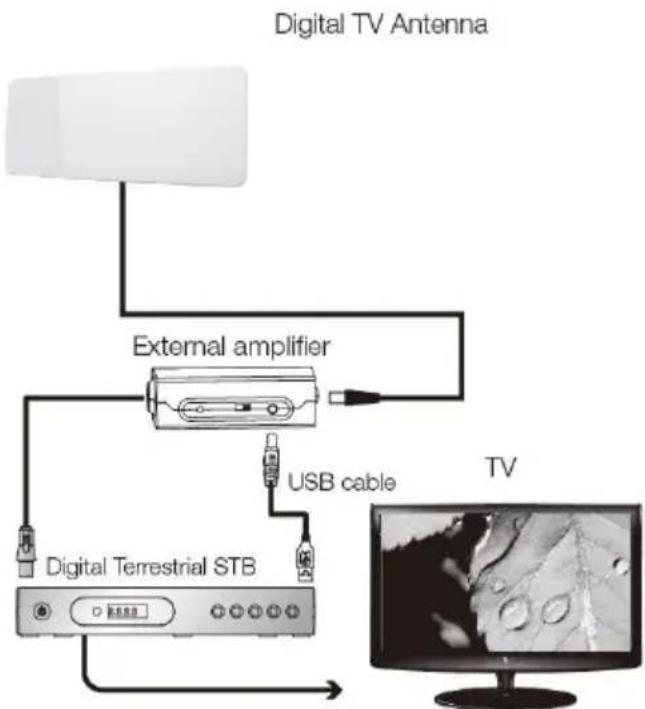

Připojení k set-top boxu, napájení ze set-top boxu.

Připojte koaxiální kabel antény do externího zesilovače (součástí balení) a zapojte koaxiální kabel zesilovače do konektoru vašeho digitálního přijímače (set-top boxu). Pokud nemáte na set-top boxu IEC konektor, použijte přibalenou redukci z IEC konektoru na F konektor. Poté zapojte napájecí kabel USB ze zesilovače do set-top boxu.


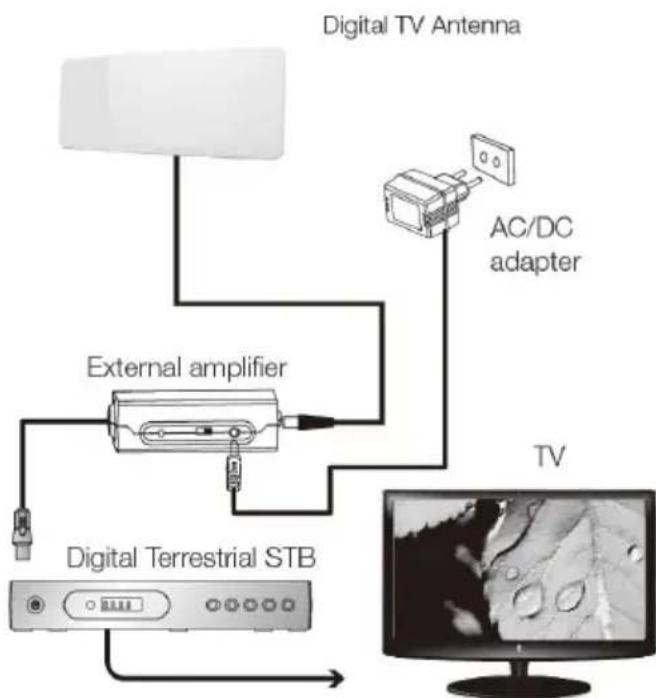

Připojení k set-top boxu, napájení AC/DC adaptérem

Připojte koaxiální kabel antény do externího zesilovače a zapojte koaxiální kabel zesilovače do konektoru vašeho digitálního přijímače (set-top boxu). Pokud nemáte na set-top boxu IEC konektor, použijte přibalenou redukci z IEC konektoru na F konektor. Poté zapojte napájecí kabel USB ze zesilovače do zdířky adaptéru 200-240V.


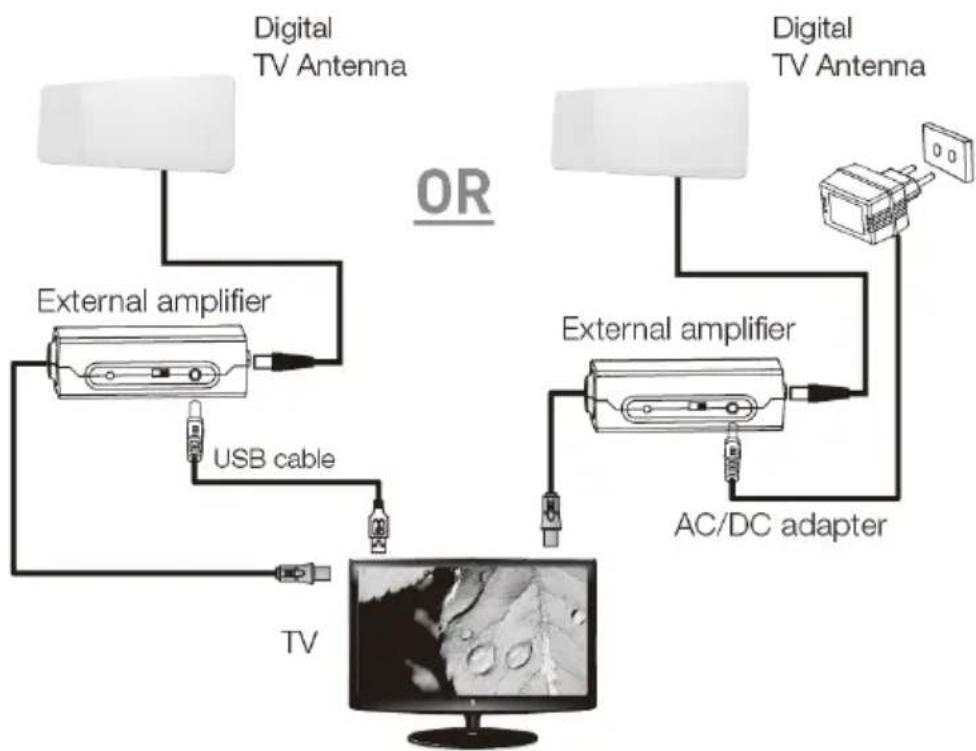

Připojení k televizoru (pro televizory s vestavěným tunerem)

1: Připojte koaxiální kabel antény k externímu zesilovači a zapojte koaxiální kabel zesilovače do televizoru. Pak zapojte napájecí USB kabel zesilovače do USB konektoru televizoru.

2: Připojte koaxiální kabel antény do externího zesilovače a zapojte koaxiální kabel zesilovače do anténního konektoru televizoru. Zapojte napájecí USB kabel zesilovače do adaptéru a adaptér do elektrické zásuvky 220-240V.

Připojení bez externího zesilovače (pro oblast silných signálů)

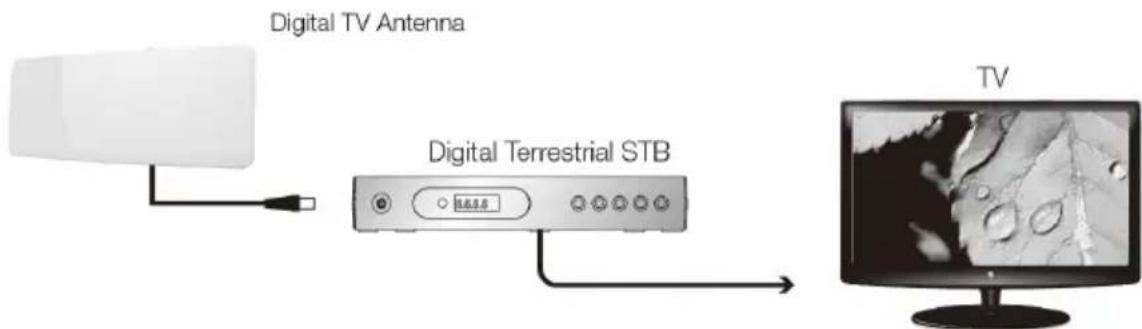

Připojení k digitálnímu přijímači.

Připojte koaxiální kabel antény do anténního konektoru digitálního přijímače (set-top boxu). Pokud nemáte na set-top boxu IEC konektor, použijte příbalenou redukci z IEC konektoru na F konektor.

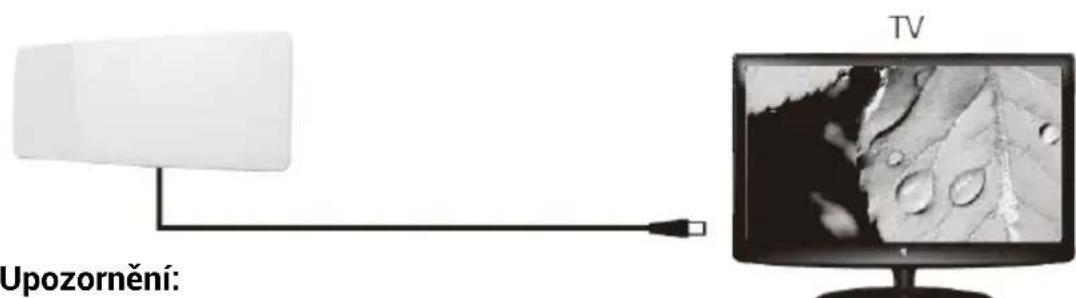

Připojení k televizoru

Připojte koaxiální kabel antény k anténnímu konektoru televizoru.

Digital TV Antenna

Upozornění: TV

- Anténu EVOLVEO Xany 1 můžete použít se zesilovacem, nebo bez něj v závislosti na tom, které připojení vám poskytuje nejlepší signál. Použití zesilovače poskytuje nejlepší výkon ve většině situací, proto zkuste to nejdříve použít externí

zesilovač. Pokud zjistíte, že nelze naladit některé kanály, které normálně přijímáte, zkuste připojit Xany 1 bez zesilovače.

• Při bouřce vypněte televizor a vypněte napájení zesilovače.
• Pokud anténu nepoužíváte, vypněte napájení externího zesilovače.

Potřebujete radu i po přečtení tohoto návodu?

Nejprve si přečtěte „Často kladené otázky“ na stránkách www.evolveo.com nebo kontaktujte technickou podporu EVOLVEO. Tento produkt prochází neustálým vývojem a vylepšováním. Proto je možné, že aktuální design, funkce nebo operace nebudou přesně odpovídat popisu v tomto uživatelském manuálu. Možný rozdíl není chybou přístroje a není důvodem pro reklamaci.

Likvidace

Symbol přeškrtnutého kontejneru na výrobku, v literatuře nebo na obalu znamená, že v EU všechny elektrické a elektronické přístroje, baterie a akumulátory musí být uloženy do tříděného odpadu po ukončení jejich životnosti. Nevyhazujte tyto výrobky do netříděného komunálního odpadu.

OHLÁŠENÍ O SHODĚ

Tímto společnost Abacus Electric, s.r.o. prohlašuje, že EVOLVEO Xany1 je v souladu s požadavky norem a nařízení příslušným k tomuto typu přístroje.

Kompletní text Prohlášení o shodě je k nalezení na ftp://ftp.evolveo.com/ce

Výrobce / Výrobca / Manufacturer / Gyártó

Naxya Limited

Všechna práva vyhrazena. Design a specifikace mohou být změněny bez předchozího upozornění.
