9233-010 - Úhlová bruska Hazet - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma 9233-010 Hazet ve formátu PDF.
| Typ výrobku | Úhlová bruska |
| Značka | Hazet |
| Model | 9233-010 |
| Průměr kotouče | 125 mm (5 palců) |
| Napájení | Síťové, 230 V / 50 Hz |
| Jmenovitý výkon | 1100 W |
| Otáčky naprázdno | 11000 ot/min |
| Rozměry (d x š x v) | 360 x 120 x 110 mm |
| Hmotnost | 2,3 kg |
| Závit vřetena | M14 |
| Hlavní funkce | Broušení, řezání, kartáčování, leštění |
| Bezpečnostní prvky | Blokování vřetena, ochranný kryt, bezpečnostní spínač, ochrana proti opětovnému spuštění |
| Ovládání vibrací | Boční rukojeť s tlumením vibrací |
| Údržba | Pravidelně čistěte větrací otvory, vyměňujte uhlíkové kartáče při opotřebení |
| Náhradní díly | Uhlíkové kartáče, ochranný kryt, boční rukojeť, spínač, kotva |
| Opravitelnost | Modulární konstrukce, náhradní díly dostupné od Hazet |
| Certifikace | CE, EAC |
| Obsah balení | Bruska, boční rukojeť, ochranný kryt, klíč, brusný kotouč |
Často kladené otázky - 9233-010 Hazet
Dotazy uživatelů ohledně 9233-010 Hazet
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Úhlová bruska ve formátu PDF zdarma! Najděte svůj návod 9233-010 - Hazet a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 9233-010 značky Hazet.
NÁVOD K OBSLUZE 9233-010 Hazet
1 Pro Vaši informaci 43
2 Pro Vaši bezpečnost ..... 44
3 Konstrukce a funkce ...... 49
4 Údržba a péče 62
Sadržaj
1 Za Vašu informaciju 63
2 Za Vašu sigurnost 64
3 Struktura i funkcija 69
4 Održavanje i njega.... 81
Ursprungsprache deutsch – original language: German – Původní jazyk němčina – Izvorni jezik njemački
HAZET-WERK Hermann Zerver GmbH & Co. KG Güldenwerther Bahnhofstrasse 25-29 · 42857 Remscheid · GERMANY +49 (0) 21 91 / 7 92-0 · FAX +49 (0) 21 91 / 7 92-375 (National) FAX +49 (0) 21 91 / 7 92-400 (International) · www.hazet.de · e-mail info@hazet.de
- Zajistěte prosím jistě, že si uživatel tohoto nářadí důkladně přečetl tento návod k obsluze před prvním použitím a pochopil ho.
- Tento návod k obsluze obsahuje důležitá upozornění, která jsou nutná k bezpečnému a bezproblémovému provozu Vašeho nářadí HAZET.
- Pro správné používání tohoto nářadí je nutné dodržovat všechna bezpečnostní upozornění a informace uvedené v tomto návodu k obsluze.
- Zajistěte proto, aby tento Návod k obsluze byl vždy u Vašeho nářadí HAZET.
- Toto nářadí bylo vyvinuto pro specifické použití. HAZET výslovně poukazuje na to, že toto nářadí nesmí být změněno a/nebo nesmí být použito jinak, než je v souladu s jeho zamýšleným použitím.
- Za zranění nebo škody způsobené jiným nebo nesprávným použitím, které neodpovídá návodu resp. porušením bezpečnostních předpisů, nepřebírá HAZET žádnou zodpovědnost nebo záruku.
- Dodržujte k tomu ještě při použití nářadí platná protiúrazová nařízení a obecné bezpečnostní předpisy.
2. Vysvětlení symbolů
POZOR: Věnujte nejvyšší pozornost těmto symbolům!
Přečtěte si návod k obsluze!
Provozovatel je povinen dodržovat návod k obsluze a všichni uživatelé nářadí pokyny podle tohoto návodu k obsluze.
UPOZORNĚNÍ!
Tento symbol označuje informace, které Vám usnadní manipulaci.
VAROVÁNÍ!
Tento symbol označuje důležité popisy, nebezpečné podmínky, bezpečnostní rizika resp. bezpečnostní upozornění.
POZOR!
Tento symbol označuje upozornění, jehož nedodržení může přivodit poškození, špatnou funkci a nebo selhání přístroje.
ODBORNÍCI!
Nářadí je určeno pro odborníky, použití laikem může vést ke zranění nebo k poruše nářadí či poškození obrobku.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
1.Odpovědnost provozovatele
- Přístroj je v době svého vývoje a zhotovení zkonstruován podle aktuálně platných známých technických norem a je považován za provozně spolehlivý. Přesto však může vzniknout od přístroje nebezpečí, když je používán neodborně vyškoleným personálem a používán nesprávně nebo k jinému účelu. Každá osoba, která je oprávněna pracovat na nebo se zařízením, musí před zahájením práce přečíst návod a porozumět mu.
- Změny jakéhokoliv druhu či úpravy přístroje jsou zakázány.
- Všechny bezpečnostní, výstražné a provozní upozornění na přístroji musí být udržovány v dobrém a čitelném stavu. Poškozené štítky nebo nálepky musí být ihned vyměněny za nové.
- Uvedené hodnoty nastavení nebo rozsahy musí být bezpodmínečně dodrženy.
- Návod k obsluze mějte vždy v blízkosti přístroje.
- Provozujte přístroj jen v technicky dokona-lém a provozně bezpečném stavu.
- Bezpečnostní zařízení mějte vždy volně dosažitelná a pravidelně je kontrolujte.
2.Zamýšlené použití
Spolehlivost je zaručena jen při odpovídajícím použití podle specifikací uvedených v návo- du. Kromě upozornění k bezpečnosti práce v tomto návodu sledujte a dodržujte při použití přístroje obecně platná nařízení a předpisy bezpečnostní, protiúrazové a pro ochranu přírody.
Použití a údržba musí být vždy prováděna v souladu s místními, státními nebo federálními předpisy.
- Akumulátorová úhlová bruska HAZET je určena k broušení /oddělování tvrdých obrobků, např. svarových švů, ocelových nýtů, plechů apod.
- Provozujte přístroj jen v technicky dokona-lém a provozně bezpečném stavu.
- Bezpečnostní zařízení mějte vždy volně dosažitelná a pravidelně je kontrolujte.
- Nesprávné použití akumulátorové úhlové brusky nebo použití neodpovídající bezpečnostním pokynům může vést k vážným zraněním až k úmrtí.
- Jakékoliv jiné použití než zamýšlené použití a nebo jiné využití přístroje je zakázáno a je považováno za nesprávné.
- Jakékoliv nároky vůči výrobci a/nebo jeho oprávněné osobě za škody při nesprávném použití přístroje jsou vyloučeny.
- Za všechny škody způsobené nesprávným používáním zodpovídá samotný provozovatel.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
3. Nebezpečí vycházející z přístroje
Před každým použitím akumulátorové úhlové brusky HAZET prověřte, zda má plnou funkčnost. Nemůže-li být po výsledku této zkoušky zajištěna plná funkčnost nebo je zjištěno poškození, nesmí se akumulátorová úhlová bruska používat. Není-li zajištěna plná funkčnost a akumulátorová úhlová bruska je přesto použita, vzniká tím nebezpečí vážného poškození těla, zdraví a věcí.
Elektrická energie může zapříčinit těžké úrazy. Na ochranu před úderem elektrickým prou- dem, nebezpečím úrazu a požáru je nutné respektovat následující zásadní bezpečnostní opatření:
- Připojovací kabel a kryt nesmí být poškozeny. Nářadí/nabíječky, které spadly nebo jsou poškozené, musí být před opětovným uvedením do provozu překontrolovány kvalifikovaným personálem.
- Nepoužívejte nářadí, u kterého je vadný spínač Zap/Vyp. Nářadí, které již nelze zapnout resp. vypnout pomocí spínače Zap/Vyp, je nebezpečné a musí se opravit.
- Položené kabely se nesmí dotýkat horkých nebo ostrých dílů nebo být poškozeny jiným způsobem. Kabely je třeba položit tak, aby pro osoby nepředstavovaly nebezpečí klo-pýtnutí.
- Nabíječka a úhlová bruska nesmí přijít do styku s vodou nebo jinými kapalinami. Při tom mohou vzniknout nebezpečné výboje napětí.
-
Nepoužívaný akumulátor udržujte v dosta-tečné vzdálenosti od kovových předmětů jako jsou kancelářské svorky, mince, klíče, jehly, šrouby atd. Tyto předměty mohou vytvořit spojení mezi póly a tak zapříčinit zkrat, který může vést k jiskrovému výboji, ohni nebo požáru.
-
Nabíječku a/nebo úhlovou brusku sami nero - zebírejte/neotevírejte. Neodborné smontování může vést k ovlivnění funkčnosti, k požáru, k elektrickému úderu a/nebo k úrazům.
- Všechny servisní a opravářské práce smí provádět vždy jen kvalifikovaný personál. Aby byla zajištěna bezpečnost v dlouhodobém horizontu, je nutné používat jen originální náhradní díly.
- Ochranné prvky a/nebo díly tělesa nesmí být odstraněny.
- Nemanipulujte s nářadím, když chybí kryt nebo když všechny bezpečnostní prvky, které jsou k dispozici, nejsou v pořádku.
- Prodlužovací kabely musí být pro nabíječku dostatečně dimenzované. Kabely, které nejsou dimenzované pro potřebnou intenzitu proudu, se mohou přehřát.
- Akumulátor se smí nabíjet pouze k tomu výslovně určenou nabíječkou. Nabíječka, ketrá je určena pro jiný typ akumulátoru, může u tohoto typu akumulátoru zapříčinit požár.
- Nářadí používejte pouze s k tomu určeným akumulátorem. Použití jiného akumulátoru může zapříčinit požár.
- Akumulátor a nabíječka se během nabíje-ní mírně zahřejí. To nepředstavuje žádné ovlivnění funkce. Při zacházení je nařízena příslušná opatrnost.
- Akumulátorovou úhlovou brusku používejte pouze na místech, která jsou určena a předepsána platnými ustanoveními pro pracovní oblasti a pro elektrická zařízení.
- Z bezpečnostních důvodů jsou zakázány změny na akumulátorové úhlové brusce HAZET. Provedení změn na přístroji vede k okamžitému vyloučení zodpovědnosti.
Noste pracovní rukavice a ochranné brýle.
Nářadí s elektrickým pohonem může vířit s velkou rychlostí špony, prach a jiný obrus, který může vést k těžkému poranění očí.
Noste ochranu sluchu.
Dlouhé zatížení pracovním hlukem úhlové brusky může vést k trvalé ztrátě sluchu.
Noste ochrannou masku nebo ochranu dýchacích cest.
Nářadí odstraňující materiál vytváří prach a jiný oděr, který může vést k poškození plic a dýchacích cest. Některé materiály jako lepidla nebo asfalt obsahují chemikálie, jejichž výpary vdechované po delší dobu mohou způsobit vážná poškození.
Noste přiléhavý ochranný pracovní oděv.
Nářadí s otočnými díly nebo nářadí, které pohání jiné nářadí, jako např. rozbrušovací kotouče atd. se mohou zaplést do vlasů, oděvu, šperků nebo jiných volných předmětů, což může vést k vážným zraněním. Nenoste nikdy příliš široký a/nebo pásky nebo smyčkami atd. opatřený oděv, který se může zaplést do otáčejících se dílů nářadí. Odložte při práci veškeré šperky, hodinky, identifikační známky, náramky, řetízky atd. které se mohou zaplést do nářadí. Nesahejte nikdy na díly nářadí, které jsou v pohybu. Dlouhé vlasy svažte nebo zakryjte.
- Elektro nářadí nepatří do rukou dětem. Nářadí bez dozoru může v rukou nepovolanych osob přivodit zranění jim nebo třetím osobám.
- Používejte pouze bezvadné rozbrušovací kotouče a uběrací kotouče. Méně kvalitní, nevhodné nebo poškozené nářadí jako rozbrušovací kotouče atd. se mohou uvolnit nebo ulomit a být odmrštěny a zasáhnout obsluhu nebo třetí osoby, které se zdržují v pracovní oblasti.
- Dbejte na reakční moment. Dbejte na vznik reakčních momentů a možné zlomení nářadí. V úzkých místech mohou reakční momenty vést k poranění. Proti neočekávaným reakčním momentům musí být učiněna protiopatření.
- Nepoužívejte nářadí v prostorách s nebezpečím exploze. Elektro nářadí jako úhlová bruska může zapříčinit jiskrový výboj nebo vést ke vznícení hořlavých materiálů. Nikdy nepoužívejte nářadí v blízkosti hořlavých látek jako jsou benzín, nafta nebo čisticí prostředky apod. Pracujte jen v čistých, dobře větraných prostorech, ve kterých se nenacházejí žádné hořlavé materiály.
- Nářadí nikdy nesměřujte na jiné osoby. Při provozu nářadí zabraňte přístupu dětí a jiných osob na pracoviště.
- Přístroj s dělicími kotouči nebo uběracími kotouči nenechávejte otáčet v chodu naprázdno. Dělicí kotouče nebo uběrací kotouče se mohou uvolnit
- Používání každého nářadí okamžitě přerušte, když se cítíte špatně nebo podrážděně nebo když se vyskytnou bolesti.
- Vibrace, opakující se pohyby nebo nepohodlná poloha mohou být škodlivé pro ruce a paže.
- Elektricky poháněné nářadí může při používání vibrovat.
- Před výměnou příslušenství, nastavením a uložením vyjměte akumulátor z nářadí nebo spínač nastavte na polohu VYP příp. do zajištěné polohy. Takovými preventivními bezpečnostními opatřeními lze zabránit neúmyslnému spuštění.
- Používejte jen díly, upevňovací prvky a příslušenství doporučené výrobcem.
- Nářadí nikdy nenoste s prstem na spouštěcím tlačítku.
• Zabraňte neúmyslnému spuštění. - Rukojeť udržujte vždy suchou, čistou, zbavenou oleje a mastnoty.
- Dbejte na čisté, dobře odvětrané a vždy dobře osvětlené pracoviště.
- Nikdy nepoužívejte nářadí pod vlivem alkoholu nebo drog.
- Opravy nechte provádět pouze autorizovaný kvalifikovaný personál.
- Plastové díly nečistěte rozpouštědly.
- Rozpouštědla jako benzín, čisticí benzín, tetrachlorid uhličitý a alkohol mohou plastové díly zdeformovat nebo zapříčinit jejich ulomení. S výše uvedenými rozpouštědly nesmí nářadí být v kontaktu.
- Při pracích na vyvýšených místech vždy dříve než začnete s prací dbejte na to, aby se nikdo nenacházel pod pracovní oblastí.
Důležité bezpečnostní pokyny pro rychlonabíječku:
Tento oddíl obsahuje důležité bezpečnostní a provozní pokyny pro rychlonabíječku:.
Před uvedením nabíječky do provozu si přečtěte všechny pokyny a označení na: 1. nabíječce 2. akumulátoru,
- Pracovní teplota pro Li-Ion baterie: 10 až +40° C pro vybíjení 0 až +40° C pro nabíjení
- Pracovní teplota pro nabíječku: 0 až +40° C
- Aby se zabránilo úderu elektrického prou du, nabíječku odpojte ze zásuvky před prováděním údržbářských nebo čisticích prací. Odstranění akumulátoru nesnižuje nebezpečí.
- Používání nabíječky v rozporu s předpisy může vést k vážným poraněním.
Aby se zabránilo těmto nebezpečím:
- Akumulátor nikdy nerozebírejte.
- Akumulátor nevhazujte do ohně, ani když je poškozený nebo úplně opotřebovaný. Nebezpečí výbuchu!
- Akumulátor nikdy nezkratujte.
- Nikdy nestrkejte předměty do větracích otvorů nabíječky, protože jinak existuje nebezpečí úderu el. proudu nebo poškození nabíječky.
- Akumulátor nikdy nenabíjejte venku.
- Akumulátor nikdy nevystavujte prímému slunečnímu záření.
- Nabíjejte pouze v dobře větraných prostorech s nízkou vlhkostí.
- Akumulátor nikdy nenabíjejte, když je teplota pod 0 °C (32 °F) nebo nad 40 °C (104 °F).
- Nikdy nespojujte dvě nabíječky.
- Nikdy nestrkejte předměty do uchycení aku- mulátoru.
- Nikdy při nabíjení nepoužívejte zesilující transformátor.
- Nikdy k nabíjení nepoužívejte motorový generátor nebo stejnosměrný proud.
- Akumulátor a nabíječku nikdy neskladujte na místech, na kterých teplota může dosáhnout 40 °C (104 °F).
- Nabíječku vždy používejte u standardního elektrického připojení 230 V. Používání nabíječky při vyšším napětí může vést k přehřátí a poškození nabíječky.
- Mezi několika nabíjecími postupy vždy dodržujte přestávku minimálně 15 minut, aby se zabránilo přehřátí nabíječky.
- Nabiječku vždy odpojte od zdroje el. proudu, když není používána.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!

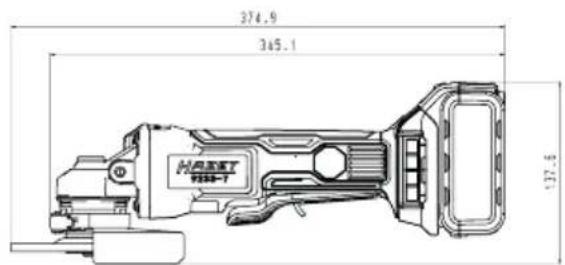

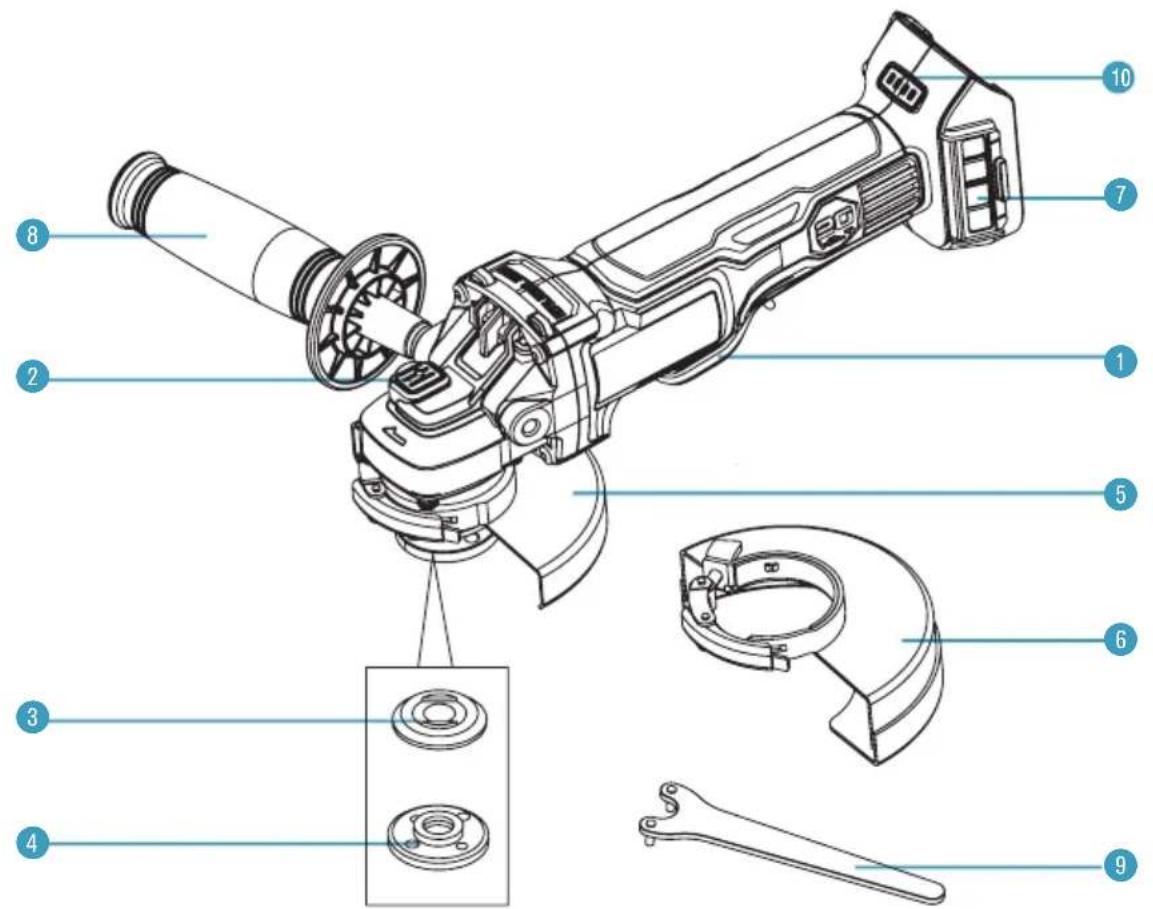

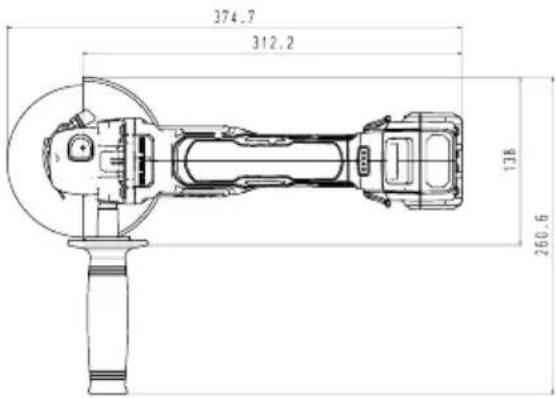

1. Technická data / Části přístroje: Akumulátorová úhlová bruska HAZET 9233-7
| Závit vřetena | M14 |
| Výkon akumulátoru | 18V - 5Ah |
| Volnoběh | 8.000 ot./min |
| Hmotnost (bez akumulátoru) / | 1,53kg |
| Hladina akustického tlaku LpA / | 89 dB(A) |
| Hladina akustického výkonu LpW / | 100 dB(A) |
| Vibrační zrychlení | 7,9 m/s2 |
| Rozbrušovací kotouč | 125 mm x 1,0 |
| Uběrací kotouč | 125 mm x 6,0 |
| Nabíječka HAZET 9212-03 | |
| Vstupní napětí 100 - 240 V~ 50/60 Hz 1 | 10 W |
| Výstupní napětí 12 - 18 V - 4,0 A | |
| Bezpečnostní schválení CB, ETL, GS, ICES, PSE | |
| Typ akumulátoru Li-lon | |
| Doba nabíjení 80 min |
| Příslušenství - volitelně Rozsah dodávky | ||
| Č. HAZET Označení Akumulátorová úhlová bruska HAZET se dodává v plastovém kufříku | ||
| 9212-02 Náhradní | akumu-látor 2Ah | K rozsahu dodávky patří: |
| 9212-05 Náhradní | akumu-látor 5Ah | HAZET 9233-7 |
| HAZET 9212-02 18V / 5.0 Ah Li-lon akumulátor | ||
| HAZET 9212-03 rychlonabíječka | ||
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
| Pol. | Označení | Pol. | Označení |

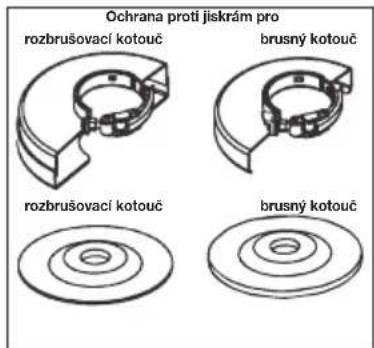

| 1 Kolé | pkový spínač 6 Ochrana proti jiskrám (rozbrušovací kotouče) | ||

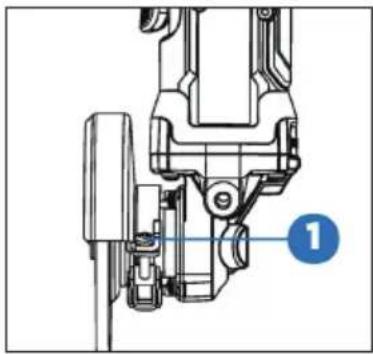

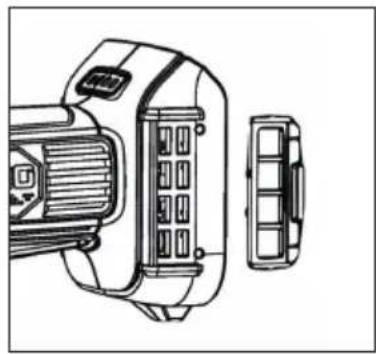

| 2 Aretace vřetene 7 Odnímatelný kryt síťového filtru | |||

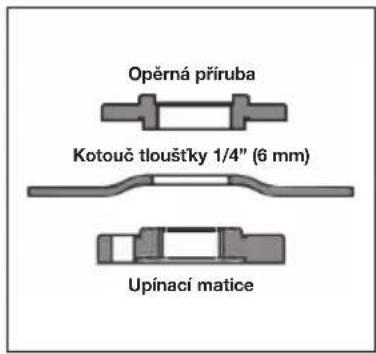

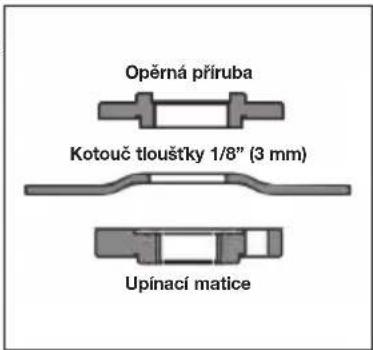

| 3 Opěrná příruba 8 Opěrná rukojeť | |||
| 4 Upínací matice 9 Klíč | |||

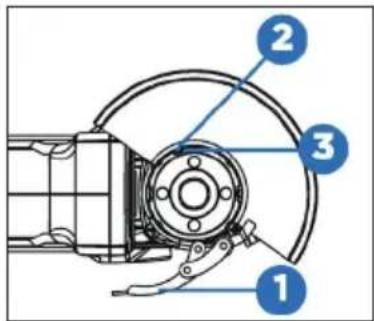

| 5 Ochrana proti jiskrám (brusné kotouče) | 10 Signalizace stavu nabití | ||
Připevnění akumulátoru
- Akumulátor zastrčte, až s kliknutím zapadne.
- Když nezapadne, může akumulátor spadnout z nářadí, rozbít se a/nebo poranit Vás a okolo stojící osoby.
- Akumulátor má signalizaci stavu nabití. (Zelené) 4-stupňové-LEDy zobrazují zbývající kapacitu.
- Stisknutý ovládací knoflík, objeví se na 5 sek. stav nabití akumulátoru a lze jej přečíst.
- Akumulátor má ochranu proti přehřátí a chrání akumulátorovou úhlovou brusku HAZET a akumulátor před přehřátím. Když bude dosaženo max. teploty 70 °C, akumulátor automaticky přepne a akumulátorová úhlová bruska HAZET nemůže být dále provozována.
| Signalizace kapacity nabití Stav | |||
| 1 LED | 1 0 - 25 % | ||
| 2 LED | 1, 2 | 26 - 50 % | |
| 3 LED | 1, 2, 3 | 51 - 75 % | |
| 4 LED | 1, 2, 3, 4 | 76 - 100 % | |

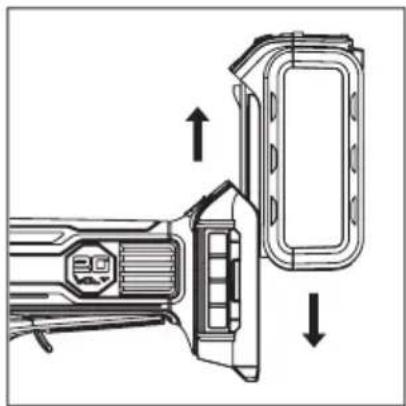

Uvolnění akumulátoru:
- Bezpečnostní uzávěr držte stisknutý a při tom akumulátor stáhněte z nářadí.
Před uvedením do provozu:
• Vyklid'te pracovní oblast.
- Neoprávněné osoby udržujte mimo pracovní oblast.
- Na pracovišti zajistěte dostatečné osvětlení a větrání.
- Zajistěte, aby akumulátor byl správně nasazený a byl zapadlý.
Nastavení směru otáčení:
- Směr otáčení se nastaví přepínacím tlačítkem.
- Chod vpřed a chod zpět jsou zobrazeny šipkami, které jsou vyfrézovány na krytu.
- Se směrem vpřed se nářadí otáčí ve směru hodinových ručiček.
- Se směrem zpět je nastaven směr otáčení proti směru hodinových ručiček.
Ochrana proti přetížení
Tato úhlová bruska je vybavena ochranou proti přetížení. Při nadměrném zatížení úhlové brusky nebo když práci s nářadím nelze provést, se nářadí automaticky přepne do režimu přetížení, to znamená, že se nářadí automaticky a znenadání zastaví. K ukončení režimu přetížení jednoduše pustte kolébkový spínač. Když bude kolébkový spínač následně znovu stisknut, nářadí se opět uvede do chodu.
Bezpečnostní omezovač teploty
Dokud je úhlová bruska provozována v souladu s určeným použitím, nedojde k žádnému přetížení. Když je oproti tomu po delší dobu provozována při plném zatížení, akumulátor se přehřeje. Při překročení přípustného rozsahu teploty akumulátoru se akumulátor automaticky vypne. Nářadí lze potom uvést do provozu teprve tehdy, když je dosaženo bezpečné provozní teploty.
Omezovač nízkého napětí
Akumulátor provozovaný s tímto nářadím má elektronický omezovač nízkého napětí. Omezovač nízkého napětí se aktivuje, když napětí klesne pod nastavenou hodnotu. Tato funkce nářadí automaticky vypne. V takovém případě musíte bud' použít jiný akumulátor nebo nabít stávající akumulátor.
Jištění blokování
Během provozu se může nářadí za určitých okolností najednou zablokovat. Kdyby se motor potom okamžitě nezastavil, mohlo by blokování mít za následek těžké úrazy. Ale nářadí okamžitě rozezná blokování a automaticky se vypne.

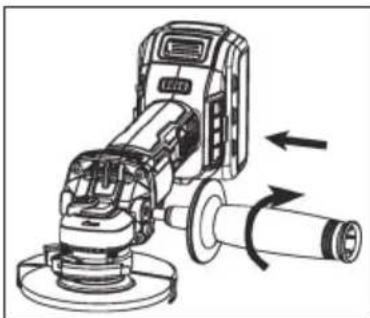

Nasazení opěrné rukojeti
- Pred nasazením nebo odejmutím opěrné rukojeti je třeba vyjmout akumulátor.
- Opěrnou rukojeť našroubujte do krytu převodovky.
- Opěrnou rukojeť pevně dotáhněte.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
Namontování ochrany proti jiskrám
Bezpodmínečně je nutné dbát na to, aby pro příslušenství k oddělování a broušení byla vždy používána správná ochrana proti jiskrám. Viz obr. E pro informace k výběru správného příslušenství.
Ochrany proti jiskrám pro brusné a rozbrušovací kotouče se obě namontují a odmontují pomocí následujících kroků:
- Otevřít zablokování proti jiskrám (1) a jazýčky (2) ochrany proti jiskrám nasměrovat k drážkám (3) krytu převodovky.
- Ochranu proti jiskrám tlačit směrem dolů, až jazýčky ochrany proti jiskrám zapadnou a volně se točí v drážce náboje krytu převodovky.
- Ochranu proti jiskrám při otevřeném zablokování otočit do požadované pracovní polohy. Pro nejlepší ochranu obsluhy by měla být ochrana proti jiskrám umístěna mezi vřeteno a obsluhu.
- Zavřít zablokování proti jiskrám(1), aby se ochra-na proti jiskrám připevnila ke krytu převodovky. Ochrana proti jiskrám se nesmí dát otáčet rukou, dokud je zablokování zavřené. Úhlová bruska nesmí být provozována, když je ochrana proti jiskrám uvolněná nebo je otevřené zablokování.
- K odmontování ochrany proti jiskrám otevřete zabloko-vání, ochranou proti jiskrám otáčejte tak, aby jazýčky a drážky byly vyrovnány a ochranu proti jiskrám potom stáhněte směrem nahoru.
(Obr. E)
Opěrnou rukojeť lze podle prání obsluhy u brusného nářadí namontovat bud' nalevo nebo napravo. Opěrná rukojeť ale musí být v každém případě namontována, aby se zabránilo ztrátě kontroly a možným těžkým úrazům.
Před provozem dbejte na to, aby opěrná rukojeť byla řádně dotažena. Na opěrnou rukojeť za určitých okolností působí během provozu velká síla. Uvolnění opěrné rukojeti má možná za následek těžké úrazy.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
Nastavení ochrany proti jiskrám
Ochrana proti jiskrám je ze závodu nastavena na průměr náboje krytu převodovky. Pokud se ochrana proti jiskrám po určité době uvolní, musí být dotažen stavěcí šroub (1) při uzavřeném zablokování a namontované ochraně proti jiskrám.
Aretace vřetene
Tlačítkem k aretaci vřetene (1) se má zabránit, aby se vřeteno točilo, když jsou nasazovány nebo odstraňovány rozbrušovací a brusné kotouče. Aretace vřetene smí být stisknuta pouze tehdy, když je nářadí vypnuté a kotouč se zcela dostal do klidového stavu.
K aretaci vřetene stisknout tlačítko k aretaci vřetene (1) a otáčet vřetenem, až se již nemůže otáčet.
Při používání rozbrušovacích a brusných kotoučů je nutné vždy pracovat s ochranou proti jiskrám. Bruska je vybavena ochranou proti jiskrám pro rozbrušovací a brusné kotouče. Musí být vždy používána správná ochrana proti jiskrám.
Je třeba dbát na to, aby ochrana proti jiskrám byla řádně zablokována ve správném úhlu. Jinak může za určitých okolností zlomený kotouč způsobit těžké úrazy.
Aby se zabránilo provozu nedopatřením, musí být před prováděním následujících kroků nářadí vypnuto a vyjmut akumulátor. Jinak může za určitých okolností dojít k těžkým úrazům.
Pokud ochranu proti jiskrám nelze připevnit pomocí zablokování, nesmí být nářadí používáno. Nářadí a ochrana proti jiskrám musí být potom k opravě nebo výměně ochrany proti jiskrám dány do servisního střediska.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
Nasazení a odstranění rozbru- šovacích a brusných kotoučů
Zahnuté rozbrušovací a brusné kotouče musí být používány s přiloženými přírubami.
- Nářadí vypnout a vyjmout akumulátor.
- Opěrnou přírubu bez závitů nasadit na vřeteno. Vyvýšený díl (vedení) při tom směruje ke kotouči.
- Kotouč nasadit proti opěrné přírubě a vycentrovat na vyvýšený díl (vedení) opěrné příruby.
- Stisknout tlačítko k aretaci vřetene a upínací matici našroubovat na vřeteno.
Když je nasazovaný kotouč silnější než 1/8" (3 mm), nasadí se upínací matice na vřeteno tak, aby vyvýšený díl (vedení) pasoval na střed kotouče.
U kotoučů o tlouštce do 1/8" (3 mm) se upínací matice na vřeteno nasadí tak, aby vyvýšený díl (vedení) nedoléhal ke kotouči.
- Stisknout tlačítko k aretaci vřetene a upínací matici dotáhn - out přiloženým klíčem.
- K odstranění kotouče stisknout tlačítko k aretaci vřetene a upínací matici povolit přiloženým klíčem.
Upozornění:
Pokud se kotouč po dotažení upínací matice točí, musí být zkontrolováno vyrovnání. Pokud byla upínací matice u tenkého kotouče přišroubována s vedením směřujícím proti kotouči, potom lze kotoučem otáčet, protože výška vedení zabrání, aby upínací matice přidržovala kotouč.
Opatrně!
Stavěcí šroub nesmí být dotahován při otevřeném zablokování ochrany proti jiskrám. U ochrany proti jiskrám nebo náboje se mohou vyskytnout nerozeznatelná poškození.
Varování!
Aretaci vřetene neaktivovat, dokud je nářadí v provozu. To by vedlo k poškození nářadí a používané příslušenství by se mohlo uvolnit a způsobit úrazy.
Varování!
Před výměnou příslušenství vždy vyjměte akumulátor z nářadí. Jinak může za určitých okolností dojít k těžkým úrazům.
Používat pouze takové příslušenství, jehož bezpečný provozní počet otáčet je vyšší než jmenovitý počet otáček nářadí.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!

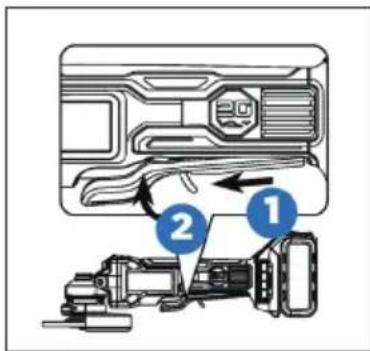

Kolébkový spínač
Kryt nářadí a opěrnou rukojeť pevně uchopit. Ke spuštění nářadí pojistnou páku (1) stisknout směrem dopředu a stisknout kolébkový spínač (2). K zastavení nářadí pustit kolébkový spínač.
Mírný rozběh
U této funkce se nářadí pozvolna rozběhne, což vede ke zvýšenému komfortu práce.
Elektrická brzda
Elektrická brzda bude stisknuta, jakmile bude uvolněn kolébkový spínač. Tím se zastaví rozbrušovací a brusný kotouč. Obecně to trvá dvě sekundy. Každopádně může dojít po uvolnění kolébkového spínače ke zpoždění aktivace brzdy. Příležitostně se také může stát, že brzda vůbec nebude aktivována. Když se to stane častěji, musí být bruska dána na údržbu do autorizovaného servisu.
Toto nářadí nemá žádné zařízení, které by kolébkový spínač drželo v zapnuté poloze. Nářadí by nikdy nemělo být pomocí nějakého zařízení drženo v této zapnuté poloze.
Upozornění:
Toto nářadí je vybaveno elektrickou brzdou. Když tato brzda řádně funguje, jsou větracími štěrbinami krytu za určitých okolností viditelné jiskry. To je normální a souvisí to s funkcí brzdy.
Opatrně!
Když je kolébkový spínač uvolněn, rozbrušovací nebo brusný kotouč dobíhá 3 sekundy. Je třeba dbát na to, aby nářadí bylo odkládáno pouze s úplně zastaveným kotoučem.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
Broušení s brusnými kotouči
Vždy by měly být vybírány a používány pouze takové brusné kotouče, které jsou doporučovány pro broušený materiál. Je třeba dbát na to, aby provozní počet otáček každého vybraného kotouče příslušenství měl jmenovitý počet otáček minimálně 7.500 1/min. Kromě toho musí být dbáno na rozměry brusného nářadí. Vnitřní průměr otvoru musí pasovat bez vůle u montážní příruby. Nesmí se používat redukce nebo adaptéry.
- Veškeré obrobky upnout do svěráku nebo připevnit k pracovnímu stolu.
- Brusku držet oběma rukama před tělem a směrem od těla. Brusný kotouč se nesmí dotýkat obrobku.
- Zapnout brusku a počkat, až motor a brusný kotouč dosáhl plného počtu otáček.
- Brusku pozvolna snižovat k obrobku, až brusný kotouč má kontakt s obrobkem.

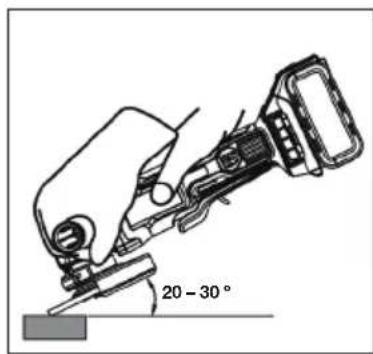

- Brusný kotouč vždy držet pod úhlem 20 – 30 ° k povrchu obrobku.
- Bruskou plynule pohybovat nad obrobkem přiměřenou stále stejnou rychlostí.
- Vyvíjet právě takový tlak, aby se bruska netřásla nebo neodskakovala.
- Brusku před vypnutím dát pryč od obrobku.
Upozornění:
Když je bruska příliš dlouho držena na jednom bodu, na obrobku se vytvoří rýhy a zářezy. Pokud je úhel mezi povrchem obrobku a brusným kotoučem příliš úzký, rovněž vzniknou zářezy, protože tlak je při tom soustředěn na jednom místě.
Vysoký tlak snižuje počet otáček brusky a zatěžuje motor. Normálně je vlastní hmotnost brusky dostatečná pro většinu prací při broušení. Při broušení drsných okrajů nebo volných šroubů je třeba pracovat s malým tlakem, pokud existuje nebezpečí, že bruska brousí nerovnosti v kovovém okraji.
Nebezpečí!
Bruska nesmí být nikdy provozována bez ochrany proti jiskrám příp. s ochranou proti jiskrám, která není řádně připevněna. Byla zkonstruována tak, aby mohla být používána pouze s namontovanou ochranou proti jiskrám. Při pokusu provozovat brusku bez ochrany proti jiskrám, budou volné kovové kusy vymrštěny proti obsluze, což vede k těžkým úrazům.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!

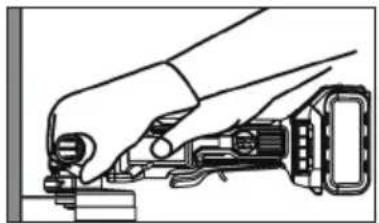

Řezání s rozbrušovacími kotouči
Vždy by měly být vybírány a používány pouze takové rozbrušovací kotouče, které jsou doporučovány pro broušený materiál. Je třeba dbát na to, aby provozní počet otáček každého vybraného kotouče příslušenství měl jmenovitý počet otáček minimálně 7.500 1/min. Kromě toho musí být dbáno na rozměry brusného nářadí. Vnitřní průměr otvoru musí pasovat bez vůle u montážní příruby. Nesmí se používat redukce nebo adapté.
- Veškeré obrobky upnout do svěráku nebo připevnit k pracovnímu stolu.
- Brusku držet oběma rukama před tělem a směrem od těla. Rozbrušovací kotouč se nesmí dotýkat obrobku.
- Zapnout brusku a počkat, až motor a rozbrušovací kotouč dosáhl plného počtu otáček.
- Před snížením nářadí k povrchu obrobku počkat, až nářadí dosáhlo plného počtu otáček.
- Na povrch obrobku vyíjet pouze nízký tlak, aby stroj mohl běžet s vysokým počtem otáček. Brusný výkon je nejvyšší, když je nářadí provozováno s vysokým počtem otáček.
- Když byl započat řez a vytvořil se zářez v obrobku, nesmí již být změněn úhel řezu. Změna úhlu řezu vede k tomu, že se rozbrušovací kotouč ohne, což možná vede ke zlomení rozbrušovacího kotouče.
- Brusku před vypnutím dát pryč od obrobku a dbát na to, aby nářadí bylo odkládáno pouze s úplně zastaveným kotoučem.
Varování!
Aby se zabránilo ztrátě kontroly u nástroje a možným těžkým úrazům, musí být nářadí vždy obsluhováno oběma rukama. Při tom jedna ruka vždy zůstává na rukojeti nářadí.
Nářadí nesmí být spuštěno, když je položeno na obrobku. Aby bylo možno řádně pracovat, musí nářadí nejdříve dosáhnout plného počtu otáček. Pokud je nářadí spuštěno, když leží na obrobku, může dojít ke zpětnému rázu a způsobit tak úrazy.
Je třeba dbát na to, aby nářadí bylo odkládáno pouze s úplně zastaveným kotoučem. Jinak může dojít k těžkým úrazům.
Na rozbrušovací kotouč nesmí být vyvíjen nadměrný tlak, protože přílišný tlak zvyšuje možnost, že se rozbrušovací kotouč zlomí příp. se přehřeje motor.
Varování!
Při použití rozbrušovacích kotoučů musí být namontována ochrana proti jiskrám pro rozbrušovací kotouče.
Během práce nesmí bý nikdy změněn úhel řezu. Korekcí úhlu by se mohl zlomit rozbrušovací kotouč nebo prasknout.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
Odnímatelný kryt síťového filtru
Pomocí odnímatelného krytu síťového filtru se má zabránit tomu, aby za chodu byla znečištěna vnitřní část stroje. K očištění stroje od prachu se vyjme odnímatelný kryt síťového filtru.
Hlasitý provozní hluk! Bezpodmínečně nosté ochranu sluchu!

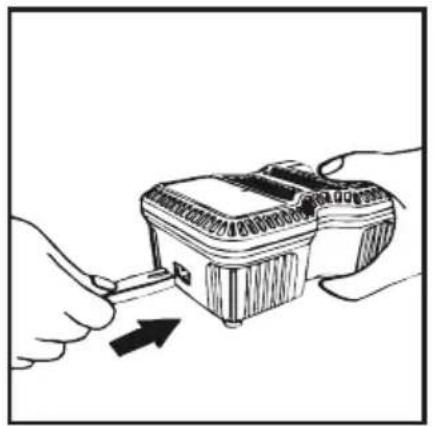

Před začátkem nabíjení:
- Napětí zdroje el. proudu porovnejte s povoleným napětím na označovacím štítku nabíječky.
- Při nabíjení s vyšším než povoleným napětím existuje pro nabíječku nebezpečí požáru.
- Kabel zkontrolujte z hlediska poškození. Poškozené kabely musí být před použitím vyměněny za nové.
- Nabíječku spojte se zdrojem el. proudu. Všechny 3 nabíjecí LEDy se rozsvítí na 1 - 2 sekundy.
- Akumulátor horní stranou směrem dolů vsuňte připojovací stranou do nabíječky. Dbejte na to, aby akumulátor doléhal u nabíječky a aby zapadly kontakty.
- Když nabíječka rozezná přehřátí akumulátoru, blikají všechny 3 nabíjecí LEDy ve stejnou dobu. Odstraňte akumulátor a nechte nabíječku vychladnout na cca 80 minut, dříve než budete pokračovat v nabíjení.
Když je akumulátor chybně nasazen do nabíječky, mohou se přípoje nabíječky ohnout nebo poškodit.
- Během nabíjení je zobrazován stav nabití:
- Nabití na méně než 30%: Všechny 3 nabíjecí LEDy blikají.
- Nabití na méně než 60%: Jeden nabíjecí LED svítí, oba ostatní blikají.
- Nabití na 60%: 2 LEDy svítí a jeden bliká.
- Nabití na 100%: Všechny 3 nabíjecí LEDy svítí.
- Nabíjení může trvat asi 65 minut. Když svítí všechny 3 nabíjecí LEDy, je nabíjení ukončeno.
Při poruchách funkce nabíječku okamžitě odpojte od zdroje el. proudu. Akumulátor příp. znovu nasadťe.
Odstraňování chyb / zamezení:
- Zástrčku nikdy nevytahujte za kabel ze zásuvky.
- Vždy vytáhněte za zástrčku, aby se zabránilo poškození kabelu.
- Nabíječku rukou pevně držte a akumulátor vyjměte z nabíječky.
- Akumulátor a nabíječka se během nabíjení mírně zahřejí. To nepředstavuje žádné ovlivnění funkce. Při zacházení je nařízena příslušná opatrnost.
- Po ukončení nabíjení až do začátku nového nabíjení dodržovat přestávku 15 minut.
- Když nabíječka rozezná přehřátí akumulátoru, blikají všechny 3 nabíjecí LEDy ve stejnou dobu. Odstraňte akumulátor a nechte nabíječku vychladnout na cca 15 - 30 minut, dříve než budete pokračovat v nabíjení.
- Když nabíječka zjistí poruchu, blikají všechny 2 nabíjecí LEDy ve stejnou dobu. Odstraňte akumulátor a nechte jej vychladnout na cca 15 - 30 minut. Pokud by oba nabíjecí LEDy potom dále blikaly, mohla by být závada u akumulátoru. Zašlete akumulátor okamžitě k analýze.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
③ Konstrukce a funkce
- Když nabíječka rozezná závadu, blikají všechny 3 nabíjecí LEDy ve stejnou dobu. Odstraňte akumulátor a nabíječku vyjměte z elektrické sítě. Po 2 minutách zástrčky opět zastrčte do zásuvky a vložte akumulátor. Pokud by stále ještě blikaly všechny 3 nabíjecí LEDy, zašlete nabíječku okamžitě k analýze.
④ Údržba a péče
Údržba a péče:
- Před prováděním veškerých prací na údržbě a opravách akumulátor odpojte od nářadí.
- Nástrčné hlavice pravidelně kontrolujte. Opotřebované nebo poškozené nástrčné hlavice mohou z nářadí sklouznout nebo snížit efektivitu a tak poškodit motor.
Údržba motoru:
- Motorová jednotka - závity/vinutí/cívka jsou nejdůležitějšími díly elektro nářadí. O nářadí pečujte, abystezajistili, ževinutí/cívkanejsoupoškozenynebonamočenyvodouneboolejem.
Péče:
- Aku rázový utahovák HAZET by měl být v pravidelných intervalech čištěn čisticím prostředkem bez obsahu rozpouštědel a brusných přísad.
Kontrola ohledně prachu:
- Prach lze odstranit měkkým hadříkem nebo hadříkem navlhčeným mýdlovou vodou.
- Nepoužívejte žádné bělicí čisticí prostředky obsahující chlór, benzín nebo ředidlo, protože ty mohou poškodit plast.
- Plastové díly očistěte měkkou utěrkou namočenou do mýdlové vody a osušte.
Náhradní díly:
- Používejte jen originální náhradní díly výrobce.
- Nesprávné nebo vadné náhradní díly mohou způsobit poškození, špatnou funkci nebo úplné selhání přístroje.
- Při použití neschválených náhradních dílů zanikají veškeré nároky na záruku, servis, poškození a odpovědnost vůči výrobci a jeho zástupců, obchodníků a distributorů.
Uschování a skladování:
Přístroj je třeba skladovat a uschovávat za následujících podmínek:
- Přístroj skladujte v suchém a bezprašném prostředí.
- Přístroj nevystavujte žádným kapalinám a / nebo agresívním látkám.
- Přístroj neskladujte venku.
- Přístroj udržujte mimo dosah dětí.
- Teplota skladování -10°C až +40°C.
- Relativní vlhkost vzduchu max. 60%.
Likvidace:
- Staré akumulátory (Li Ion) a elektrické prístroje nepatří do domovního odpadu a je nutné je zlikvidovat přes vhodná sběrná místa.
- Elektro šrot, elektronické komponenty, mazací a jiné pomocné látky podléhají zacházení se speciálním odpadem a smí být zlikvidovány pouze schválenými odbornými provozy!
- Snížení znečištění životního prostředí a ochrana životního prostředí, stojí uprostřed našich aktivit!
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
