TSL-SWI-WIFI1 - Vypínač TESLA - Bezplatný návod k obsluze

Typ produktu	Chytrý spínač
Model	TSL-SWI-WIFI1
Značka	Tesla
Rozměry (V x Š x H)	86 x 86 x 37.5 mm
Hmotnost	Přibl. 100 g
Napájecí napětí	200–240 V AC, 50/60 Hz
Odporová zátěž	INC 3•300W, LED 5•300W
Komunikace	WiFi 2.4 GHz IEEE 802.11b/g/n
Pohotovostní spotřeba	≤0.5 W
Pracovní teplota	-10°C až 45°C
Pracovní vlhkost	<90%
Životnost	50 000 krát
Funkce	Hlasové ovládání, dálkové ovládání přes aplikaci, automatizace chytré domácnosti, tichý spínač s LED indikátorem
Instalace	Vyžaduje nulový vodič, montáž na zeď, vhodné pro 1/2/3 krabice
Údržba a čištění	Čistěte suchým, měkkým hadříkem. Nepoužívejte vodu ani čisticí prostředky.
Bezpečnost	Riziko úrazu elektrickým proudem – před instalací vypněte jistič. V případě nejistoty najměte kvalifikovaného elektrikáře.
Náhradní díly a opravitelnost	Náhradní díly nejsou uvedeny; pro servis kontaktujte výrobce. Není určeno k opravě uživatelem.
Obecné informace	Kompatibilní s aplikací Tesla Smart. Resetování podržením tlačítka na 5 sekund. Maximální dosah 25 m od routeru.

Často kladené otázky - TSL-SWI-WIFI1 TESLA

Proč se spínač nezapíná?

Chytrý spínač pro provoz vyžaduje nulový vodič. Ujistěte se, že vaše elektrická krabice má nulový vodič. Pokud ne, spínač nebude fungovat.

Jak připojím spínač k aplikaci Tesla Smart?

Stáhněte si aplikaci Tesla Smart z obchodu s aplikacemi. Ujistěte se, že váš telefon je připojen k síti 2,4 GHz WiFi. Otevřete aplikaci, klepněte na '+', vyberte Spínače a poté Tesla Smart Switch a postupujte podle pokynů v aplikaci.

Co znamená LED indikátor?

Bílá LED vypnuto: spínač vypnut; Bílá LED zapnuto: spínač zapnut; Bílá LED bliká: režim rychlé konfigurace; Zelená LED zapnuto: spínač vypnut; Zelená LED vypnuto: spínač zapnut.

Jak resetuji spínač?

Stiskněte a podržte tlačítko spínače po dobu 5 sekund, dokud LED nezačne blikat. Tím se zařízení resetuje a přejde do režimu rychlé konfigurace.

Jaká je maximální ovládací vzdálenost?

Spínač by měl být do 25 metrů od vašeho WiFi routeru nebo brány. Stěny a materiály mohou ovlivnit dosah – podle potřeby upravte umístění routeru.

Bude spínač fungovat, pokud je WiFi odpojeno?

Pokud je síť odpojena, LED bude blikat. Místní ruční ovládání stále funguje, ale ovládání přes aplikaci a chytré funkce budou nedostupné.

Mohu používat spínač s Amazon Alexa nebo Google Home?

Ano, spínač podporuje hlasové ovládání prostřednictvím chytrých asistentů při integraci přes aplikaci Tesla Smart. Postupujte podle nastavení hlasového asistenta v aplikaci.

Co mám dělat, když aplikace nenajde zařízení?

Ujistěte se, že váš telefon a zařízení jsou na stejné 2,4 GHz WiFi. Zkontrolujte, zda je spínač v režimu párování (LED bliká). Zkontrolujte rušení signálu a během nastavení mějte zařízení blízko routeru.

Jak čistím spínač?

K otření povrchu použijte suchý, měkký hadřík. K poškození nepoužívejte vodu, rozpouštědla ani abrazivní čisticí prostředky.

Je vyžadována profesionální instalace?

Vzhledem k riziku úrazu elektrickým proudem doporučujeme najmout kvalifikovaného elektrikáře pro instalaci. Před prací na elektroinstalaci vypněte jistič.

NÁVOD K OBSLUZE TSL-SWI-WIFI1 TESLA

(Vyžaduje nulový vodič)

PRŮVODCE RYCHLÝM STARTEM

• Hlasové ovládání / Ovládání pomocí aplikace
• Automatizace chytré domácnosti několika zařízeními
• Vypínač s LED indikací

Představení produktu

Chytré vypínače jsou vhodné pro elektrická zařízení, jako jsou svítidla, ventilátory, závěsy atd., které jsou připojeny k síti, lze je ovládat pomocí hlasových příkazů a aplikace. Disponují různými senzory, pomocí kterých uživatel snadno dosáhne automatizace domácnosti.

Specification

Příkon: 200~240V AC 50/60Hz
Odporové zatížení: INC 3•300W, LED 5•300W
Komunikace (dostupná pro vybraný model)	WiFi 2.4G
Příkon v pohotovostním režimu:	≤0.5W
Provozní teplota: -10°C ~ 45°C
Provozní vlhkost: <90%
Životnost: 50 000 spínacích cyklů
Rozměry: 86x86x37.5mm

Popis produktu

Tlačítko zapnutí/vypnutí

Barva světla: Stav	světla Stav vypínače
Bílá OFF Vypnutý vypínač
		ON Zapnutý vypínač
		Bliká Vypínač je v režimu rychlé konfigurace
Zelená ON Zapnutý vypínač
		OFF Vypnutý vypínač

Obsah balení

Cca 30 minut vašeho času k instalaci a nastavení vypínače

Instalace

VAROVÁNÍ: RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM

Instalace tohoto produktu vyžaduje manipulaci s kabeláží o napětí 100-240 voltů. Důsledně dodržujte popsané kroky. V případě pochybností se obratře na kvalifikovaného elektrikáře. Zajistěte, aby byly všechny práce prováděny v souladu s příslušnými místními a národními předpisy.

1 Vypněte jistič

Vypněte jistič a pomocí zkoušečky napětí otestujte výkon.

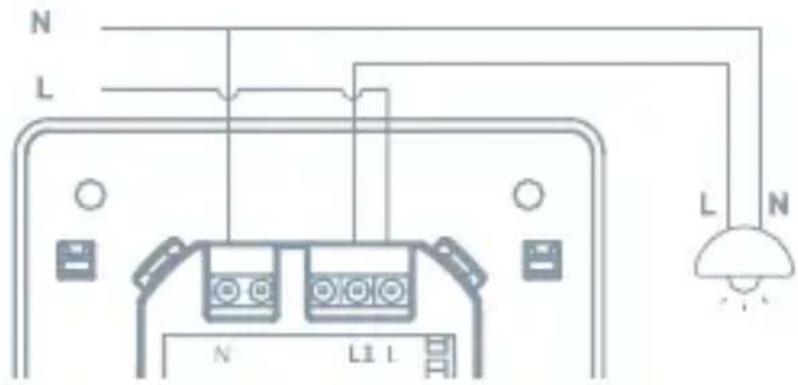

2 Schéma zapojení

1 GANG

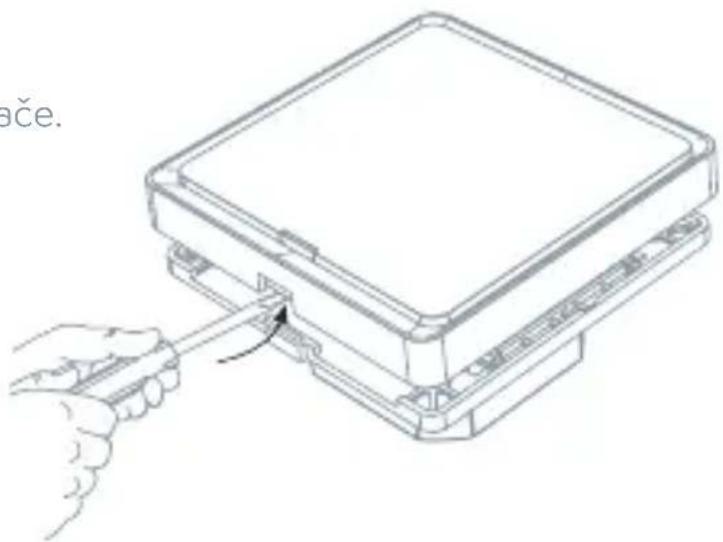

Sejměte kryt panelu vypínače.

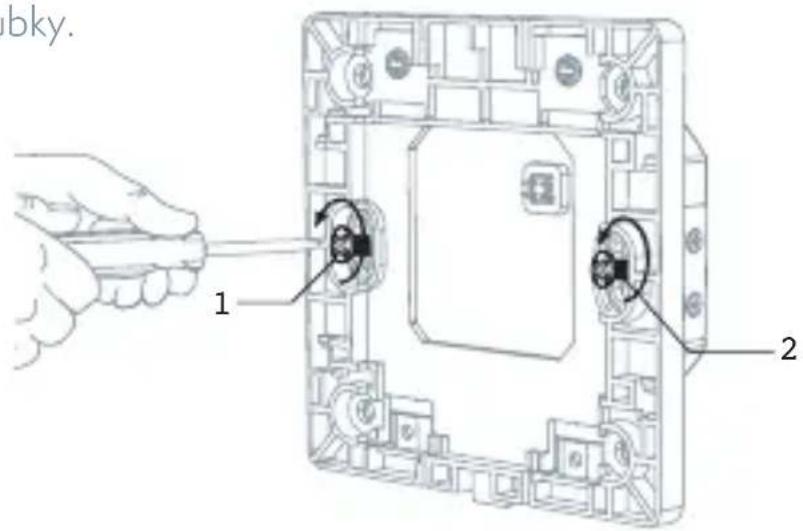

4 Nainstalujte vypínač

Použijte dodané šroubky.

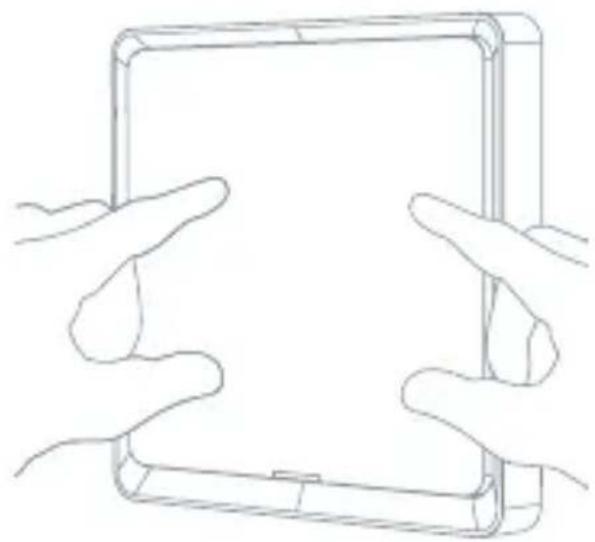

5 Připevněte nástěnnou desku

Připojte adaptér k vypínači pomocí dodaných šroubků a zacvakněte jej na nástěnnou desku.

Zapněte napájení na jističi.

Použití aplikace

1 Příprava k použití

- Aplikace Tesla Smart je k dispozici pro systémy iOS a Android OS. V Apple App Store nebo Google Play store vyhledejte „Tesla Smart“, nebo naskenujte QR kód a stáhněte aplikaci a zaregistrujte se, nebo se prihlaste ke svému účtu.

- Následně připojte smartphone k 2,4GHz Wi-Fi síti.

2 Připojení zařízení

• Otevřete aplikaci Tesla Smart a klikněte na "+" („Přidat zařízení“).
  • Zvolte Switches - Tesla Smart Switch
• Postupujte podle pokynů, které vás krok za krokem provedou přidáním zařízení.

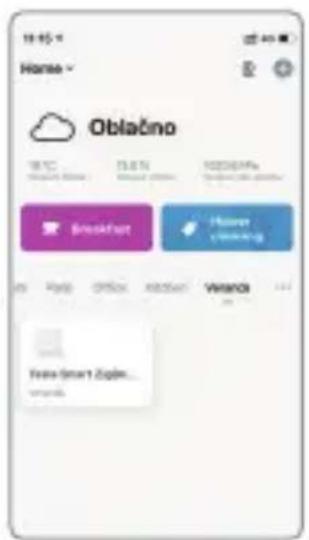

- Ovládejte vypínač pomocí aplikace

Řešení problémů

1. Vypínač nelze zapnout. Chytré vypínače musí být napájeny nulovým vodičem. Pokud vypínač není připojen k nulovému vodiči, nemůže fungovat.
2. Produkt nelze připojit k aplikaci. Ujistěte se, že mobilní telefon a zařízení (brány) jsou připojeny ke stejné Wi-Fi síti a zařízení jsou v režimu párování. Zkontrolujte kvalitu signálu komunikace zařízení.
3. Z jaké vzdálenost lze produkt ovládat? Ujistěte se, že vzdálenost mezi produktem a Wi-Fi routerem, nebo bránou nepřesahuje 25 metrů. Pokud materiál a tlouštka stěny ovlivňují komunikaci, doporučujeme změnit umístění Wi-Fi routeru, nebo brány, či zvýšit počet Wi-Fi routerů, nebo bran, a zajistit tak normální komunikaci produktu.
4. Bude vypínač fungovat i po odpojení od sítě? V případě odpojení od sítě začne blikat kontrolka stavu. V tomto případě nebudou fungovat veškeré ovládací prvky aplikace, chytré propojení a další síťové funkce, ale místní ovládání nebude ovlivněno.

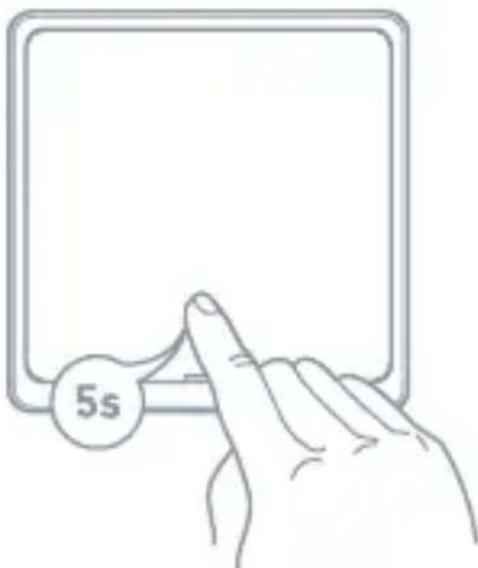

Resetování

Chcete-li vypínač resetovat a přejít do režimu rychlé konfigurace, stiskněte a po dobu

5 sekund podržte tlačítko vypínače.

Poznámka:

1. Během nastavení musí být smartphone a zařízení připojený ke stejné Wi-Fi síti.
2. Chcete-li zařízení ovládat na dálku, musí být přidáno k účtu.
3. Díky funkci sdílení mohou produkt ovládat i ostatní uživatelé.

Všechny produkty s tímto označením je nutno likvidovat v souladu s předpisy pro likvidaci elektrických a elektronických zařízení (směrnice 2012/19/EU). Jejich likvidace společně s běžným komunálním odpadem je nepřípustná. Všechny elektrické a elektronické spotřebiče likvidujte v souladu se všemi místními i evropskými předpisy na určených sběrných místech s odpovídajícím oprávněním a certifikací dle místních i legislativních předpisů. Správná likvidace a recyklace napomáhá minimalizovat dopady na životní prostředí a lidské zdraví. Další informace k likvidaci získáte u prodejce, v autorizovaném servisu nebo u místních úřadů.

EU PROHLÁŠENÍ O SHODĚ

Tímto společnost Tesla Global Limited prohlašuje, že typ rádiového zařízení ESW-1WAA-EU, ESW-2WAA-EU je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: tsl.sh/doc

Konektivita: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Kmitočtové pásmo: 2.400 - 2.4835 GHz

Max. radiofrekvenční výkon (EIRP): < 20 dBm

Výrobce

Tesla Global Limited

(Vyžaduje nulový vodič)

SPRIEVODCA RÝCHLYM ŠTARTOM

Farba svetla Stav svetla Stav vypínača
Biela OFF Vypnutý vypínač
	ON Zapnutý vypínač
	Bliká Vypínač je v režime rýchlej konfigurácie
Zelená ON Zapnutý vypínač
	OFF Vypnutý vypínač

Obsah balenia

Vypnite istič a pomocou skúšačky napätia otestujte výkon.

2 Schéma zapojenia

1 GANG

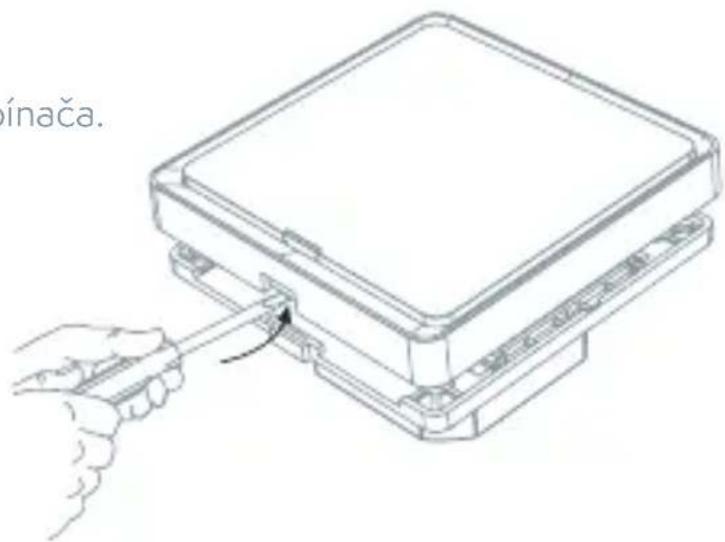

Odstráňte kryt panelu vypínača.

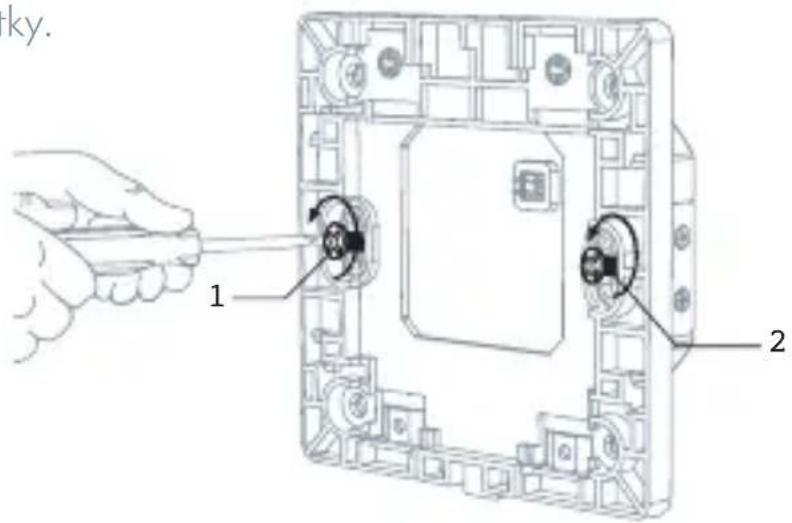

4 Nainštalujte vypínač

Použite dodané skrutky.

3 Ovládajte prepínač

Max. radiofrekvenční výkon (EIRP): < 20 dBm

Výrobca

Tesla Global Limited
