NÁVOD K OBSLUZE PT715 Elektrobock

pro podlahové vytápění

Popis

Termostat PT715 je digitální termostat s prostorovým čidlem navržený speciálné pro ovládání elektrického podlahového vytápění (topné kabely, rohože, fólie). Termostat snimá teplotou v místnosti a na základě rozdílu mezi aktuální a požadovanou teplotou spiná připojené topné zařízení. Použitím termostatu docilite snížení nákladů na vytápění a zárovoň dosáhnete tepelné pohody v daném čase.

Pří připojení externího čidla je možné termostat rozšířit o další funkce:

1) regulace teploty podlahy,

2) regulace dle teploty místnosti s možnosti hlídat maximální teplotu podlahy.

Další vyhodou je jednoduchá montáz do instalačních krabic KU/KP68 systémem

PLUG-IN a možnost nastaveni týdenního programu s 6-ti teplotními změnami na den.

Montáž a umístění

Termostat instalujte na vhodné místo (do výšky min. 1.2 - 1.5 m nad podlahou) tam, kde jeho činnost nebude ovlivněna prímým prouděním teplého/chladného vzduchu, slunečním zářením a jinými rušivými vlivy. Také se vyvarujte montáži na venkovní stěnu. V mistech se zvýšenou vlhkostí (koupelna, kuchyň) dbejte platných norem a instalujte termostat co nejdále od vany, sprchy a umyvadla.

Při použiti externího čidla dbejte následujících pokynů:

Externí podlahové čidlo musi být umístěno v ohebné plastové trubce zapuštěně v podlaze, co nejblíže k povrchu. Trubka musi být utésněna a chráněna proti zatečení stavebních hmot tak, aby boly možné podlahový senzor případně snadno vyměnit. Čidlo nesmi být vedeno souběžně se silovými vodičil

Čidlo může být prodlouženo max. na délku 10-ti metrů.

Montáž smí provádět jen osoba s odpovídajici kvalifikací!

Montáz musí být prováděna bez napětí!

Postup montáže:

1. Vypněte hlavní jistič.
2. Ujistéte se, že instalační krabice je usazena rovnoběžné se zdí.
3. Oddělte silovou čast termostatu od mikroprocesorové (hlavní) části (obr. A, str. 3).
4. Na svorky v zadni části termostatu připojte vodiče podle schématu zapojení (str. 4).
5. Pripevněte silovou část termostatu do instalačni krabice (obr. D, str. 3).
6. Konektor hlavní části zasuňte do silové části a zatlačte, plastové packy musí pasovat do příslušných otvorů (obr. E, str. 3).
7. Zapněte hlavni jistič a termostat je pripraven k použiti.

Oddělte hlavní část od silové části

Silová část Hlavní část Tahem ← → Tahem

Připravte si přívodní kabely

Přišroubujte silovou část do instalační krabice

Vodiče pripojte dle schématu zapojeni (viz. následujici strana)

Tlakem nasuňte hlavní část na silovou

Schéma zapojení

Klasické jednofázové zapojení Zapojení při využití nízkého tarifu

NO COM N L L ~230 V N

Signalizační diody Senzor osvětlení Tlačitko reset OLED displej AUTO St 638 23.5 Akt. 21.5 34.9C Tlačitko Minus (-, ▼) Tlačitko Plus (+, ▲) Tlačitko Enter Signažiční diody: Indikace chodu termostatu Inicializace termostatu Funkce tlačitek: 1) krátký stisk (< 1 sec) - pro navigaci v menu a nastavování parametrů, 2) střední stisk (1 sec až 2 sec) - pro mazání a reset, 3) dlouhý stisk (> 3 sec) - pro automatické navyšování při nastavování hodnot.

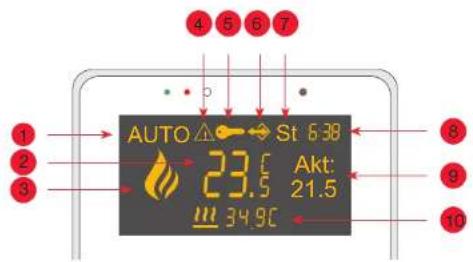

Displej

1 2 3 AUTO St 6:38 23.5 Akt: 21.5 m 34.9C

1 Provozní režimy AUTO/MANU/OFF/DOVOLENA
2 Požadovaná teplota
3 Indikace topení/chlazení/ protizámrzové ochrany
4 Indikace chyby
5 Indikace uzamćeni klaves
6 Indikace externiho čidlo
7 Den v týdnu
8 Aktualni čas
9 Aktuální měřená teplota
10 Stavový řádek - indikace chybových zpráv, informaci o teplotě podlahy

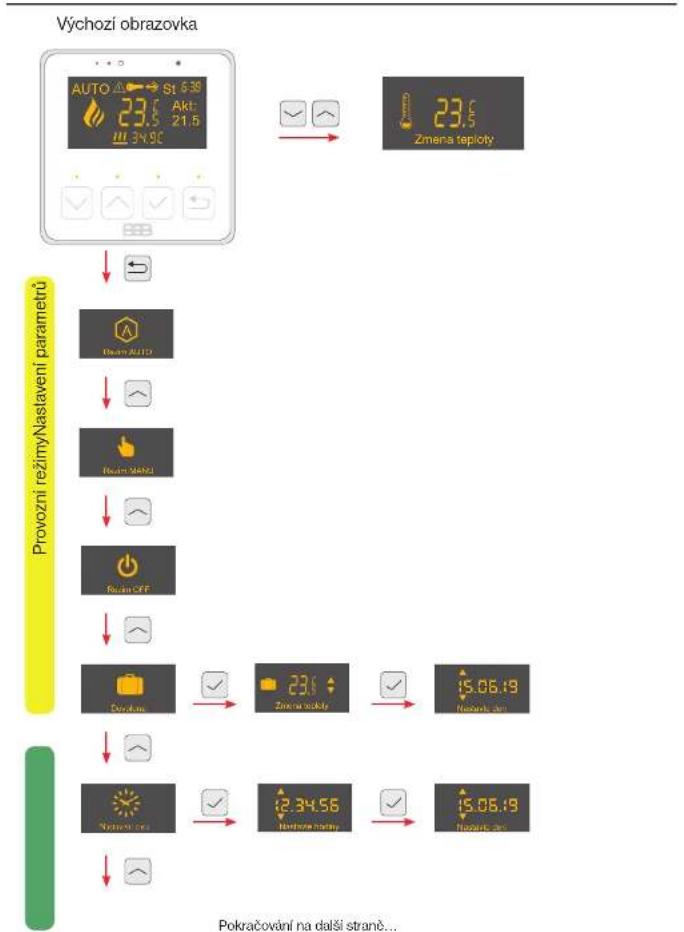

Navigace v menu

Nastavení času a data

A
Základni zobrazeni

Stiskněte

B

Pomoci
najděte Nastavení času

C

Stisknête

D

Bliká údaj o hodinách.
Tlačitky ↙ nastavte aktualní
hodinu. Udaj potvrdte tl. √

E

Stejným způsobem nastavte
postupné minuty, sekundy tak jako
den, měsíc a rok.
Kazdě nastavení potvrďte
tlacitkem √

F

Pro ukončení zadávání
stisknête tl

Změna požadované teploty

změňte požadovanou teplotu

Změna požadované teploty v režimu AUTO zúslává platná pouze do další změny v programu.

Pracovní režimy

Tlačitkem ← vstupte do menu a tl. ↙ ↘ vyberte požadovaný režim.

Volbu potvrdte tl. √

Režim AUTO

V režimu AUTO pracuje termostat dle nastaveného týdenního programu.

Režim MANU

V režimu MANU pracuje termostat dle nastavené teploty, dokud není ručné změněna.

V tomlo režimu je termostat stále vypnut.

Tento režim doporučujeme použivat mimo topnou sezónu. Protizámrazová ochrana (3 °C) je stále aktivni.

Režim DOVOLENÁ

V tomlo režimu termostat udržuje nastavenou teplotu do zadaného data. Po tomlo datu se automaticky vrátí do posledního aktivního režimu.

A Základní zobrazení

Stiskněte

B

Pomoci najděte Dovolená

C

Stisknête

D

Tlačitky 📋 🕏️ nastavte požadovancu teplotu po dobu dovolené a potvrdte tl. ✅️.

E

Tlačitky ⏻️ ≡️ nastavte den konce dovolene a potvrdte tl. √.

F

Dale nastavte mésic a rok konce dovolene, nastaveni kaźdeho údaje potvrólc tlačitkom √. Po nastaveni stiskněte tl. ➕ pro návrat.

Deaktivaci režimu DOVOLENA lze provézt výběrem jiného pracovního režimu (AUTO, MANU, OFF).

Nastavení konstant

A B ©akładni zobrazeni

Stiskněle

□

Pomoci najděte Konstanty

□

Stisknéto

D Wyberte požadovancu konstantu a tlačitkem √ vstupte do jejihostastaveni.

Výběr jazyka

Tlačitky ∼ √ vyberte jazyk (CZ, EN, DE) a volbu potvrďte tl. √.

Provozni hodiny

Zobrazuje denní, měsiční a celkovou dobu, po kterou bylo výstupní relé sepnuté.

Dlouhým stiskem tlačitka ∼ vymažete celkový čítač. Dlouhým stiskem tlačitka ∼ vymažete denní a měsíční čítač.

Režim regulace

Nastavení režimu regulace termostatu.

Tlačitky ∼ ∼ vyberte režim a volbu potvrďte tl. √

Topeni - při poklesu aktualní teploty pod požadovanou sepne výstupní relé (pro topné systémy),

Chlazeni - pri prekročeni aktuální teploty nad požadovanou sepne výstupní relé (pro chladici systémy).

Automatická změna zimního/letního času

Povoleni automatické zmény mezi zimnim a letnim časem

Tlačitky □ ▼ vyberte: ANO (chci automatickou změnu zimni/letni čas), NE.

Volbu potvrdte tl. √ .

Funkce „otevřené okno„

Jedná se o úsporné opatření, kdy při detekci poklesu teploty o nastavenou hodnotu dojde k vypnuti výstupního relé a tim k úspoře energie za vytápění. Na displeji je toto indikováno ikonou

Termostat se vrátí do normálního režimu, jakmile se teplota opět zvýši, po uplynuti 30 min nebo pri manuální změné teploty.

Tlačitky □ □ vyborte: OFF (funkce otevřeného okna je deaktivována), 0,5 až 2 °C (velikost poklesu teploty pro aktivaci funkce).

Volbu potvrd'te tl. √

Minimální regulační teplota

Nastavení omezení minimální nastavitelné teploty. Tlačitky □▽ nastavte hodnotu mezi 5 °C a 39 °C a volbu potvrd’te tl. √.

Hodnota nemůže být vyšší, než Maximální nastavitelná regulační teplota!

Maximální regulační teplota

Nastavení omezení maximální nastavitelné teploty. Tlačitky ⚡️nastavte hodnotu mezi 5 °C a 39 °C a volbu potvrd'te tl. √:

Hodnota nemůže být nižší, než Minimální nastavitelná regulační teplota!

Korekce aktuální teploty (vnitřního čidla)

Slouži pro korekci teploty měřené termostatem. Nastavení je nutné provádět po ustálení teploty vnitřního čidla. Změřte teplotu v místnosti teploměrem, pokud se teplota bude lišit od teploty měřené termostatem, nastavte korekci v rozmezi -5 °C až +5 °C.

Tlačitky ↘️ nastavte požadovanou hodnotu a volbu potvrd'te tl. √ .

Hystereze

Hysterezi lze nastavit od 0,1 °C do 6 °C. Např. pokud je hystereze 1 °C, požadovaná teplota 20 °C, termostat vypne pri 20 °C a zno vu sepne pri 19 °C.

Tlačitky ↘ ↘ nastavte požadovanou hodnotu a volbu potvrďte tl. √

Minimální doba zapnutí topného zařízení

Minimální doba zapnutí topného zařizení v minutách při hysterezi. Lze volit v rozsahu 1 min. až 5 minut.

Tlačitky ↙️ nastavte požadovanou hodnotu a volbu potvrďte tl.

Externi čidlo

Při použití externího čidla, které může sloužit jako:

Prostorové - externi čidlo měří teplotu v mistnosti a dle ni reguluje, Podlahové - termostat měří a reguluje dle teploty podlahy,

Hlídací - termostat reguluje dle vnitřního čidla, ale současně hlídá maximální a minimální teplotu podlahy (pokud jsou nastaveny).

Tlačitky ↙ nastavte volbu ANO a potvrd'te tl.

V dalšim kroku vyberte tl. 📊 režim čidla (Prostorove/Podlahove/Hlidaci) a potvrďte tl. 🚡 . Při výběru Hlidaciho režimu nebo režimu jako Podlahové budete vyzvání k zadání maximální teploty podlahy v rozsahu:

10 °C až 99 °C - maximální teplota podlahy.

Při překročení nastavené mezní teploty dojde k vypnuti termostatu bez ohledu na teplotu v místnosti a na displeji se objevi nápis.

K opětovnému sepnutí topného zařízení dojde při poklesu teploty na vnějším čidle o 0,5 °C.

Pokud čidlo neni připojeno nebo je vadné, objeví se na displeji chyba

Hodnota nemůže být nižší, než Minimální teplota podlahy!

Minimální teplota podlahy

Nastavte minimální teplotu podlahy, kterou bude termostat udržovat, bez ohledu na teplotu v místnosti.

Tlačitky ↘ ↙ nastavte požadovanou hodnotu:

0 - hlidáni vypnuto,

15 °C až 30 °C - minimální teplota podlahy

Volbu potvrďte tl. √

Hodnota nemůže být vyšší, než Maximální teplota podlahyl

Verze firmwaru/obnovení továrního nastavení

Informativní údaj o verzi firmwaru.

Pokud dlouze stisknete (1 s až 2 s) tl. ☑, na displeji se objevi nápis RESET a termostat se vrátí do továrního nastavení!

Nastavení displeje Nastavení programu

Tlačitkem ▶ v základnim zobrazeni vstupte do menu. Tlačitky ▽ vyberte položku „Nastaveni displejo“ a volbu potvrďte tl. √ . Nyní vyberte požadovanou konstantu a tlačitkem √ vstupte do jejihо nastaveni.

Nastavení jasu

Nastavte požadovanou intenzitu svitu displeje nebo nechte termostat regulovat jas automaticky dle okolního osvětlení.

Tlačitky \~\~ nastavte požadovanou hodnotu:

AUTO - automatická regulace jasu na základě okolniho osvětlení,

0 % až 100 % - požadovaná intenzita svitu displeje.

Volbu potvrd'te tl. √

Volba hlavni zobrazované teploty

Vyberte, zda na výchozí obrazovce bude hlavní zobrazovaná teplota teplota AKTUÁLNÍ nebo teplota POŽADOVANÁ.

Tlačitky ↘️ nastavte požadovanou hodnotu a volbu potvrďte tl. √

Úspora energie

Slouží k automatickému vypinání displeje při delší neaktivitě.

Tlačítky ↘ nastavte požadovanou hodnotu:

NE - displej je stále aktivni,

4 s až 64 s - doba neaktivity pred automatickým vypnutim displeje.

Volbu potvrd'te tl. √

Při aktivní úspoře energie je nutné termostat probudit stiskem libovolného tlačitka.

Kód kláves

Slouží k zablokování ovládacích prvků a jako ochrana proti nežadoucí manipulací cizí osobou. Nastavujeme kombinaci 4 čisel (v rozmezí 0 až 9). K zamčení kláves dojde do 1 minuty (po vstupu do základního zobrazení), na displeji je zobrazen symbol 📄️. Při stisknutí libovolného tlačitka se na displeji zobrazi výzva k zadání kódu kláves, po zadání správného kódu je možně provádět jakékoli zmény (ovladací tlačitka jsou opět funkční). Tlačitky 🏠️️ nastavte postupně 4 místné číslo, každou čislici potvrďte tl.

Při zapomenutí nastaveného kódu vložte při výzvě na zadání kódu kláves kód 1763 a následně v nastavení změňte kód kláves na nový.

Zakładni zobrazeni

Pomoci √ √ zvolte den (dny) × programováni Potvrd'te tl. √ .

Na displeji se nyni objevi výzva, pro nastavoni druhé

leplotni zmeny. Pcuzjte stejnou metodu jako pn nastaveni novihu teplotmihu (seku

Timto způsobem lze nastavit az šest teplotních změn na den.

Po nestavení šesté změny dojde k posunu na následující den (při programování jednotlivých dní). V opačném přípsdě skočí programování opět na zadání prvního úseku.

Objevi se AUTO

Pro ukončení programování stiskněte tl.

Není podminkou využivat v jednom dni všech šest změn!

Aby termostat pracoval dle nastaveného programu, musi být aktivovan pracovní režim AUTO

Přednastavený týdenní program

Technické parametry
Napájení 230 V AC/ 50 Hz
Spotřeba < 1 W
Spotřeba STANDBY < 0,5 W
Typ regulace hystereze (0,1 až 5 °C)
Počet teplotních změn na den 6
Rozsah nastavení teplot 5 °C	až 39 °C (protizámrazová 3 °C)
Min. programovací čas 10 min
Nastavitelný teplotní krok 0,5 °C
Minimální indikační krok 0,1 °C
Možnost externího čidla ANO, typ CT04-10k-S
Záloha času ANO, až na 24 hod
Výstup max. 16 A (bezpotenciální kontakty)
Stupeň krytí IP20
Třída ochrany II
Provozní teplota 0 °C až	+40 °C
Rozměry	(VxŠxH) 80x80x37 mm

Na výrobek se vztahuje záruka 2 roky od data nákupu. V případě záručního a pozáručního servisu zašlete výrobek na adresu výrobce nebo distributora společně s kopii dokladu o koupi.

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
Číslo výrobku:	Datum prodeje:
Kontroloval:	Razítko prodejny:

plastové pouzdro PVC.

*Součástí balení PT715-EI

ELEKTROBOCK

MADE IN CZECH REPUBLIC

www.elbock.cz

ELEKTROBOCK MTF s.r.o.

Blanenská 1763

Kuřim 664 34

Tel./fax: [phone]

Technická podpora (do 14h)

Mobil: [phone]

[phone]

CE Pb LEAF FREE 21 PAP
