NÁVOD K OBSLUZE PH-ET14 Elektrobock

Termostat pro elektrického topení

- V RÁMCI JEDNÉ MÍSTNOSTI -

• prvek systému PocketHome®
• snímá teplotu v místnosti a spíná připojené zařízení
• vhodné pro přímotopy, el. podlahové topení, sálavé panely a infrapanely

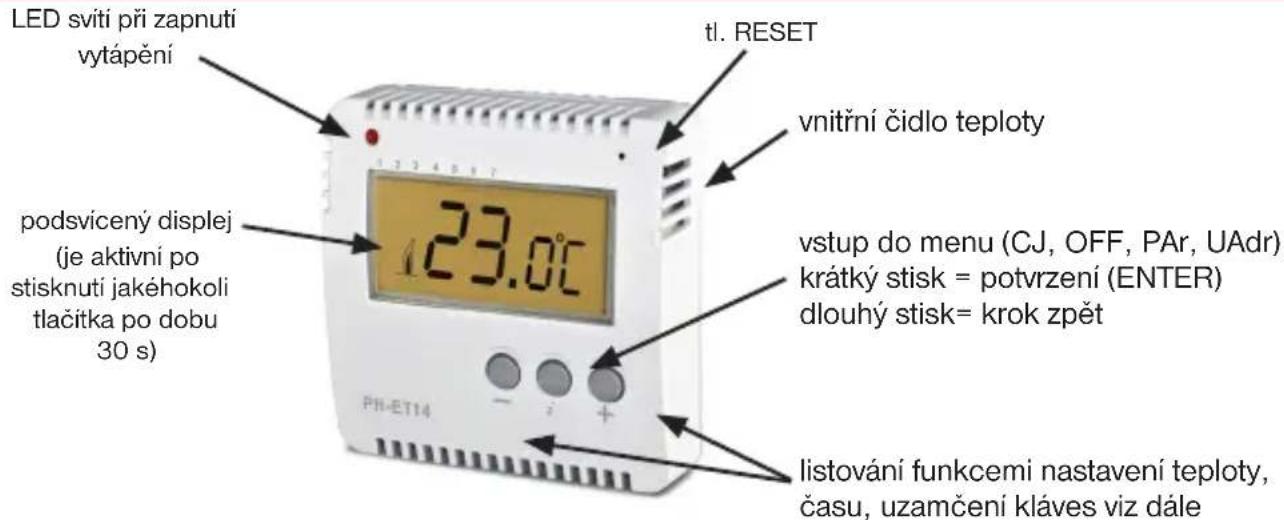

Ovládání (přehled)

Stiskem jakéhokoli tlačitka se zapne podsvit LCD.

V prípadě chyby je možné provést RESTART zařízení:

Krátkým stisknutím tlačitka RESET na přední straně PH-ET14 se zařízení restartuje (nedojde k vymazání nastavení).

OBNOVENÍ do továrního nastavení:

Stiskněte tl.RESET a zároveň podržte tl. —, pusťte tl.RESET a držte tl. — dokud se na LCD neobjeví nápis rESEt. POZOR DOJDE K VYMAZÁNÍ VŠECH NASTAVENÍ!

Montáž

Termostat instalujte na vhodné místo, kde jeho činnost nebude ovlivněna přímým prouděním teplého vzduchu od topidla, slunečním zářením a jinými rušivými vlivy. Také se vyvarujte montáži na venkovní stěnu. Instalační výška by měla být cca 1.5 m nad zemí. Termostat umístěte do tzv. referenční místnosti, např. obývací pokoj (podle teploty v této místnosti bude docházet ke spínání zdroje tepla). Montáž smí provádět jen osoba s odpovídající kvalifi kací! Montáž musí být prováděna bez napětí!

1) Vypněte hlavní jistič.
2) Vyšroubujte aretační šroub a odejměte přední část termostatu s elektronikou (obr. 1).
3) Připevněte zadní část termostatu na zed' (obr.2).
4) Připojte vodiče do svorkovnice, dbejte na dostatečné utažení svorek.
5) Nasad'te přední část termostatu s LCD a zabezpečte termostat proti rozdělání aretačním šroubkem.
6) Zapněte hlavní jistič. Pokud je vše v pořádku, je na LCD zobrazena aktuální teplota.
7) Spárujte termostat z centrální jednotkou viz dále.

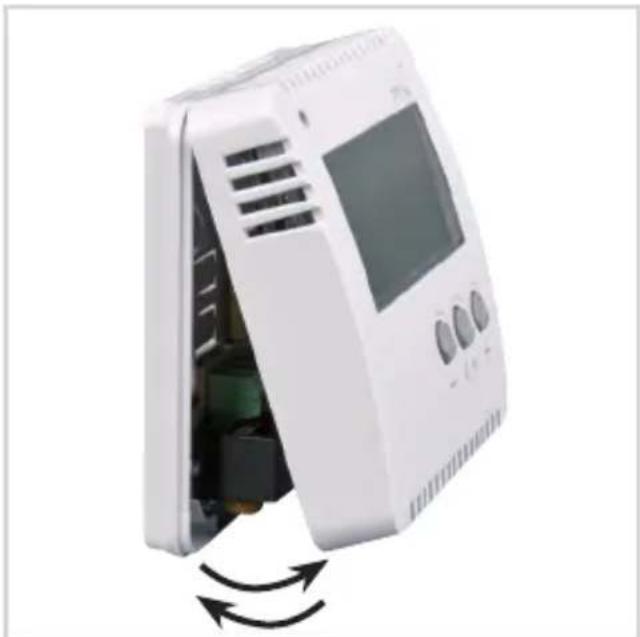

Obr.1 Vyšroubujte pojistný šroub a odejměte elektroniku termostatu.

Obr.3 Zapojte prívodní vodiče podle schématu.

Obr.2 Připevněte zadní část termostatu na stěnu.

Obr.4 Nasad'te díl s elektronikou na spodní část a zajistěte pojistným šroubem.

Manuální uložení provedených změn.

Pojmenování prvku.

Místnost, do které je daný prvek zařazen.

Adresa (pořadové číslo) prvku pro SMS ovládání.

Zobrazení informací od prvku (aktuální měřená teplota, síla signálu, otevřené okno).

Požadovaná teplota.

Přírazený teplotní program.

Grafi cké znázornění průběhu programu. Pro editaci klikněte.

Čas poslední komunikace s prvkem.

Aktualizovat - vyžádá aktuální informace od prvku, případně uloží provedené změny.

Některé konstanty se zobrazí pouze v servisním režimu!

Režim ZAP - termostat reguluje dle zadaných nastavení

Režim VYP - termostat je trvale vypnut.

Režim AUTO - teplota se řídí nastaveným programem

Režim MANU - trvalé udržování namuálně nastavené tepl

Závislý - termostat se v tomto režimu řídí požadavky od centrální jednotky

Nezávislý - termostat nereguluje podle požadavků z centrální jednotky, ale podle nastavené teploty přímo na termostatu.

Zámek kláves - znemožní funkci tlačítek přímo na termostatu. Pokud zaškrtnete Změna teploty při zámku kláves, umožníte uživateli měnit teplotu o +/- 2°C. Na displeji PH-ET14 se zobrazuje nápis CJLC.

Hystereze - rozdíl mezi požadovanou a skutečnou teplotou (0.2°C až 6°C). Pokud je hystereze 1°C, požadovaná teplota 20°C, termostat vypne pri 20°C a znovu sepne pri 19°C.

Minimální doba zapnutí topného zařízení - v minutách při hysterezi. Volíme podle typu použitého topného systému v rozmezí od 1 do 5 minut.

Korekece teploty - slouží k manuálnímu srovnání odchylek mezi skutečnou a naměřenou teplotou (-5°C až +5°C)

Párování s centrální jednotkou

Pro aktivaci do systému PocketHome® je možné použít aplikaci EOB PocketHome pro chytré telefony nebo PC s win10 (zdarma ke stažení na ObchodPlay, AppleStore, Microsoft store)!

Pro správu zařízení je nutné být v servisním režimu (viz strana 10 návod na PH-CJ39)! V aplikaci pro PH-CJ39 (EOB PocketHome) přidejte prvek a stiskněte tl. „Párovat“ následovně:

Pro přidání prvku klikněte na MENU -> Přidat zařízení ve Správě zařízení

Nyní jste vyzváni, zda chcete přidat další prvek stejného typu. Pokud přidáváte vice termostatů, klikněte na ANO.

Nově vytvořený prvek je přidán do seznamu prvků a je nutné jej spárovat s centrální jednotkou.

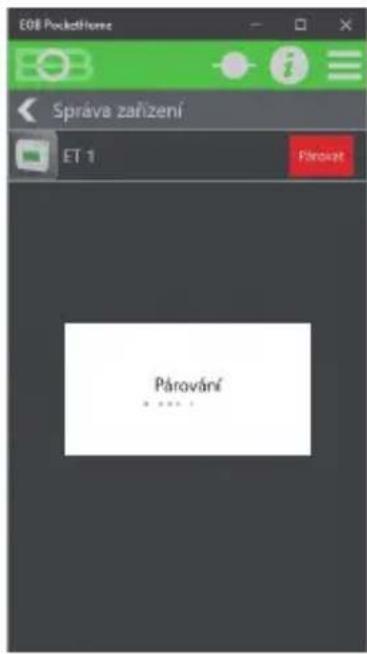

Pro párování prvku klikněte na PÁROVAT. Budete vyzváni k aktivaci režimu učení na zařízení viz níže. Poté doporučujeme stisknout Test pro ověření spárování.

Uved'te zařízení do režimu učení:

A) Zákl. zobrazení. Stiskněte 1x pro aktivaci podsvícení. Poté znovu stiskněte 1x i pro vstup do MENU.
B) Objeví se AUTO popř. MANU. Pomocí tl. + najděte „UAd“.
C) Stiskněte 1x tl. i
D) Na displeji se objeví UAd 0.
E) Po stisknutí TEST v aplikaci se na LCD objeví nápis tEST.
F) Po spárování se na LCD střídavě s časem objevuje nápis CJCO.

Termostat pro elektrického topení

- V RÁMCI JEDNÉ MÍSTNOSTI -

Technické parametry
Napájení 230 V AC/ 50 Hz
Typ komunikace obousměrná
Frekvence 433.92 MHz
Vf výkon	< 10 mW
Příkon 1 VA (1W)
Hystereze - nastavitelná 0.2°C až 6°C
Počet teplotních změn na každý den 6 teplotních změn
Minimální program. čas 10 minut
Rozsah nastavitelných teplot +3°C až 39°C
Nastavení teplot po 0.5°C
Minimální indikační skok 0.5°C
Přesnost měření ± 1°C
Spínací prvek relé
Stupeň krytí IP20
Třída ochrany II
Výstup max. 16 A
Pracovní teplota 0°C až +40°C

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK MTF s.r.o. prohlašuje, že typ rádiového zařízení PH-ET14 je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz
