NÁVOD K OBSLUZE PT712-EI Elektrobock

• včetně externího čidla
- záloha při výpadku napětí > 100 hodin
• montáž přímo na instalační krabice
- podsvícený přehledný displej
• v designu spínačů VENUS

PT712-EI je digitální termostat s prostorovým a podlahovým čidlem navržený speciálně pro ovládání elektrického podlahového vytápění. Díky kombinaci vnitřního a vnějšího čidla umožňuje regulovat:

1) teplotu podlahy (vnější čidlo) - vhodné např. pro koupelny, kde si přejeme mít teplou podlahu nezávisle na teplotě v místnosti;
2) teplotu místnosti (vnitřní čidlo) - požadujeme komfortní teplotu v místnosti;
3) kombinovaně (obě čidla) - vnitřní čidlo snímá teplotu v místnosti a vnější hlídá maximální teplotu podlahy; požadujeme komfortní teplotu v místnosti, ale zároveň hlídáme teplotu podlahy (vhodné pro dřevěné a laminá
(vhodné pro dřevěné a laminátové podlahy).

Další výhodou je jednoduchá montáž do instalačních krabic KU/KP68 systémem PLUG-IN a možnost nastavení 2 týdenních programů s 6-ti teplotními změnami na den.

MONTÁŽ A UMÍSTĚNÍ

Termostat instalujte na vhodné místo (do výšky min. 1.2 - 1.5 m nad podlahou) tam, kde jeho činnost nebude ovlivněna přímým prouděním teplého/chladného vzduchu, slunečním zářením a jinými rušivými vlivy. Také se vyvarujte montáži na venkovní stěnu. V místech se zvýšenou vlhkostí (koupelna, kuchyň) dbejte platných norem a instalujte termostat co nejdále od vany, sprchy a umyvadla.

Externí podlahové čidlo (typ CT04-10k, CYXY 2 x 0.5 mm, 10 kΩ, délka 3 m, plastové pouzdro PVC) musí být umístěno v ohebné plastové trubce zapuštěné v podlaze, co nejblíže k povrchu. Trubka musí být utěsněna a chráněna proti zatečení stavebních hmot tak, aby bylo možné podlahový senzor případně snadno vyměnit. Nesmí být vedeno souběžně se silovými vodiči! Může být prodlouženo max. na délku 30-ti metrů.

Montáž smí provádět jen osoba s odpovídající kvalifi kací! Montáž musí být prováděna bez napětí!

1) Vypněte hlavní jistič;
2) Ujistěte se, že instalační krabice je usazena rovnoběžně se zdí;
3) Oddělte silovou část termostatu od mikroprocesorové (hlavní) části viz obr. 1;
4) Ze zadní části termostatu vysuňte připojovací svorky viz obr.2;

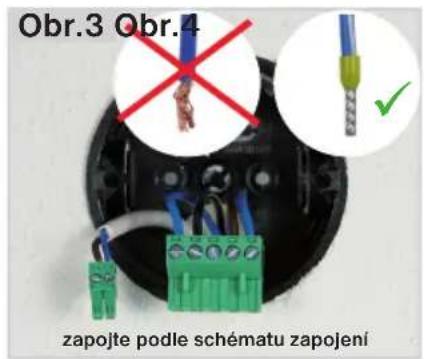

5) Na svorky prípojte vodiče podle schématu zapojení viz níže a obr.3;

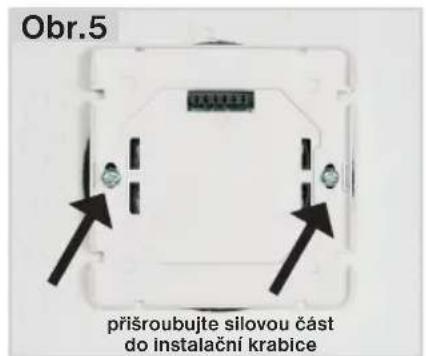

6) Zasuňte svorky do svorek termostatu a připevněte silovou část do instalační krabice obr.4,5;
7) Konektor hlavní části zasuňte do silové části a zatlačte, kovové pružiny musí zapadnout do určených otvorů viz obr.6,7;
8) Zapněte hlavní jistič a termostat je připraven k použití. Podsvícení LCD začne být aktivní až po dobití zálohovacích akumulátorů (do cca 24 hodin).
9) Podle typu zátěže nastavte konstantu 4 (str.6), jinak může dojít k nepřesnému zobrazení aktuální teploty.

Pozn.: po zapojení doporučujeme otestovat správné připojení viz funkce TEST (str.7).

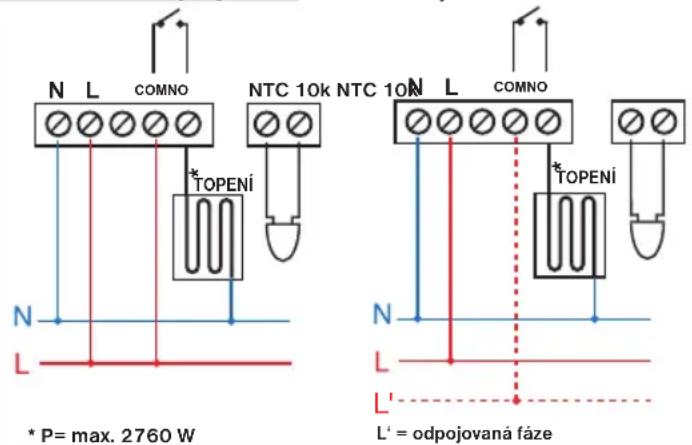

Schéma zapojení:

Obr.1

POPIS LCD A OVLÁDACÍCH TLAČÍTEK

1, Aktuální den (výběr počtu dní pro naprogramování v režimu Prog)
2, Provozní režim OFF/PROG/AUTO/MANU/ ■=DOVOLENÁ
3, Aktuální teplota v místnosti
4, Indikace měření teploty v místnosti podle externího čidla
5, Indikace zapnutí topení
6, Indikace uzamčení tlačítek
7, Indikace režimu CLOC (nastavení aktuálního dne a času)
8, Zobrazeni požadované teploty a aktuálního času/ výpis provozních režimů (tento řádek je podrobně vysvětlen u každého režimu)
9, Indikace napájení z akumulátorů (pokud dojde k výpadku napájení 230V/50Hz, funkční až po 1 dni provozu, kdy dojde k nabití zálohovacích akumulátorů!)
10, Indikace nastavení externího čidla jako podlahového
11, Nezámrzová teplota 3°C

krátký stisk = vstup do hlavního menu a potvrzení (ENTER)

dlouhý stisk (cca 3 s) = zpět z aktuálního režimu

tl. + / -

v základní režimu = vstup do info v hlavním menu = listování a nastavení aktuálních hodnot

současné stisknutí tl. MENU a tl. — (v základní režimu) = uzamčení kláves současné stisknutí tl. MENU a tl. + + (v základní režimu) = odemčení kláves současné stisknutí tl. MENU a tl. / + — (v hlavním menu) = návrat do základního režimu

Pozn.: prvním stisknutím kteréhokoli tlačitka se aktivuje podsvícení LCD!

PROVOZNÍ REŽIMY

Prvním stisknutím kteréhokoli tlačítka dojde k aktivaci podsvícení displeje (pokud podsvícení není funkční, nejsou dobité akumulátory a je nutné termostat nechat nabíjet cca 1 den). Dalším krátkým stiskem tl. MENU vstoupíte do hlavního menu, kde je možný výběr provozních režimů.

AUTO

Termostat pracuje podle nastaveného týdenního programu. Stiskněte tl. MENU a vyberte tl. /+ režim AUTO, potvrd'te tl. MENU.

Termostat pracuje podle manuálně nastavené teploty, ta bude konstantní až do další ruční změny.

Stiskněte tl. MENU a vyberte tl. /+ režim MANU, potvrd'te tl. MENU.

Termostat je vypnutý až do další ruční změny režimu. Stiskněte tl. MENU a vyberte tl. /+ režim OFF, potvrd'te tl. MENU. Nezámrazový režim je stále aktivní!

DOVOLENÁ

Termostat udržuje nastavenou teplotu do daného času a datumu. Po uplynutí nastavené doby se vrátí automaticky zpět do dříve nastaveného režimu AUTO nebo MANU.

Stiskněte tl. MENU a vyberte tl. + / - režim AUTO nebo MANU, potvrďte tl. MENU. Znovu stiskněte tl. MENU a tl. + / - vyberte režim , potvrďte tl. MENU.

Na LCD bliká údaj o teplotě, tl. /+ nastavte požadovanou teplotu a potvrd'te tl. MENU , dále nastavte hodinu, minuty, den, měsíc a rok konce dovolené, každé nastavení potvrd'te tl. MENU . Po nastavení dojde k automatickému přechodu do režimu DOVOLENÁ do 1 minuty!

Na LCD se zobrazuje datum konce dovolené!

Nastavení aktuálního dne a času.

Stiskněte tl. MENU a vyberte tl. /+ režim CLOC, potvrd'te tl. MENU.

Na LCD bliká údaj o aktuálních hodinách, tl. A nastavte aktuální hodinu a potvrd'te tl. MENU, postupně nastavte minuty a sekundy, dále se objeví údaj o aktuálním dni, opět tl. A nastavte aktuální den, měsíc a rok.

Každé nastavení potvrd'te tl. MENU .

PROG

Nastavení týdenních programu (k dispozici jsou 2 týdenní programy s 6-ti změnami na den).

Stiskněte tl. MENU a vyberte tl. /+ režim PROG, potvrd'te tl. MENU.

Na LCD bliká P1 (první týdenní program), potvrd'te tl. MENU.

Objeví se počet dní pro naprogramování, tl. A vyberte jednu z možností (je možné programovat den po dni nebo Po-Pá, So-Ne a Po-Ne) a potvrd'te tl. MENU.

Po zobrazení U1 nastavte tl. + / - teplotu pro 1.teplotní změnu a potvrd'te tl. MENU.

TI. /+ nastavte čas sepnutí a opět potvrd'te tl. MENU .

Na LCD se objeví U2 pro nastavení 2.teplotní změny. Postupujte stejným způsobem jako u 1.teplotní změny. Takto je možné nastavit až 6 teplotních změn na den. Pro návrat do základního režimu stiskněte současně tl. MENU a tl.

CONST

Nastavení parametrů regulace.

Stiskněte tl. MENU a vyberte tl. /+ režim CONST, potvrd'te tl. MENU, na LCD se zobrazí první konstanta.

1 HYSTEREZE

Hysterezi lze nastavit od 0,1 do 6°C. Např. pokud je hystereze 1°C, požadovaná teplota 20°C, termostat vypne při 20°C a znovu sepne při 19°C.

Nastavujeme minimální dobu zapnutí topného zařizení v minutách při hysterezi. Lze volit v rozsahu 1 až 5 minut.

Zvolte tl. + / podle typu použití a potvrd'te tl. MENU .

--- externí čidlo pokud je připojeno, měří teplotu tam, kde je čidlo umístěno (vhodné např. pro koupelny, kde si přejeme mít teplou podlahu nezávisle na teplotě v místnosti);

Takto použité čidlo je indikováno na LCD znakem ⇔ .

15...99,5°C externí čidlo pokud je připojeno, hlídá teplotu

podlahy, nastavuje se max. povolená teplota pro podlah.topení

místnosti, ale zároveň hlídáme teplotu podlahy).

(regulujeme

Čidlo podlahové (hlídací) je indikováno na LCD znakem .....

Při překročení nastavené mezní teploty dojde k vypnutí termostatu bez ohledu na teplotu v místnosti a na LCD se objeví nápis StOP. K opětovnému sepnutí topného zařízení dojde při poklesu teploty na vnějším čidle o 0,5°C.

Pokud čidlo není připojeno nebo je špatné, objeví se na LCD chyba C2.Err.

Po připojení externího čidla je NUTNÉ provést RESET (viz konstanta 6)!

4 VOLBA PŘÍKONU PŘIPOJENÉHO ZAŘÍZENÍ

Nastavujeme příkon připojeného zařízení ve wattech.

Lze volit v rozsahu 0 až 2700 W v krocích 100 W, maximální možný výkon je 2760 W. Volbou této konstanty dosáhneme přesnější regulace. Pro daný příkon probíhá automatická kalibrace termostatu.

Volbu 0 použijte pro zařízení typu: kotel, termoelektrický ventil, stykač atd. (pro přikony menší než 100 W).

5 ZMĚNA LETNÍ/ZIMNÍ ČAS

Pokud je zvoleno A (ANO) tak dochází k automatické změně LETNÍHO/ ZIMNÍHO času podle kalendáře. Nemusíte hlídat kdy se mění čas, termostat se postará o automatické nastavení času pro dané období.

Informativní údaj o verzi fi rmwaru. Pokud dlouze stisknete (cca na 3 s) tl. —, na LCD se krátce objeví nápis rESEt a termostat se vrátí do továrního nastavení!

Režim CONST lze kdykoli opustit současným stisknutím tl. MENU a tl. /+ - (návrat do základního režimu).

DALŠÍ FUNKCE

INFO

Stisknutím tl. /+ v základním režimu je možné zobrazit následující informace:

POŽADOVANÁ TEPLOTA

Stiskněte tl. + / vzákladním režimu na LCD se objeví údaj o požadované teplotě v aktuálním provozním režimu (lze měnit tl. /+ ; v režimu AUTO je změna krátkodobá - trvá do další změny v programu; v režimu MANU je trvalá);

dalším stisknutím tl. MENU prejdete na...

Slouží pro rychlou změnu zvoleného programu v režimu AUTO. Pokud jsou nastavené oba programy P1 a P2 lze je např. po týdnu měnit tl. /+;

dalšim stisknutím tl. MENU prejdete na...

HODINY PROVOZU

Na LCD se objeví údaj o hodinách provozu topného zařízení. Lze vynulovat stisknutím tl. ;—

dalším stisknutím tl. MENU prejdete na...

TEST

Na LCD se objeví nápis TEST, ten je možné spustit tl. + / - (dojde k několikanásobnému zapnutí/vypnutí výstupního relé) na LCD test on/test off;

Doporučujeme použit pri prvním použití termostatu pro ověření správného připojení!

dalším stisknutím tl. MENU se objeví poslední informace v případě, že je připojeno externí čidlo jako podlahové (hlídací)...

AKTUÁLNÍ TEPLOTA PODLAHOVÉHO ČIDLA

Na LCD se objeví údaj o aktuální teplotě podlahového čidla.

Pro návrat do základního režimu stiskněte dlouze (na cca 3 s) tl. MENU !

ZÁMEK

v základním režimu stiskněte současně tl. MENU a tl. , dojde k zamknutí (na LCD znak klíče), odemknutí proved'te současným stisknutím tl. MENU a tl. .+

DIGITÁLNÍ TERMOSTAT

PT712-EI

Slouží pro regulaci elektrického podlahového topení (topné kabely, rohože, fólie). Umožňuje regulaci podle prostorové teploty s možností hlídání teploty podlahy. Použitím termostatu docílite snížení nákladů na vytápění a zároveň dosáhnete tepelné pohody v daném čase.

Vlastnosti:

2 týdenní programy s 6-ti teplotními změnami na den
podsvícený displej
možnost nastavení HYSTEREZE
nastavení minimální doby zapnuti zdroje tepla
provozní režimy: AUTO/MANU/OFF/DOVOLENÁ

nastavení maximální mezní hodnoty teploty podlahy
rychlá změna požadované teploty
informace o hodinách provozu
dětská pojistka - uzamčení kláves
záloha při výpadku napětí vice jak 100 hodin
jednoduchá montáž systémem PLUG-IN
elegantní design v řadě spínačů VENUS

Systém PLUG-IN = rychlá a přehledná montáž, termostat je rozdělen na silovou část a mikroprocesorovou hlavní část, která se spojí pouhým zasunutím propojovacích svorek. Do svorek silové části se připojí přívodní vodiče (popř. externí čidlo) a upevní se do instalační krabice, poté stačí hlavní část nasunout na silovou a montáž je hotova.

Externí čidlo:

je součástí balení

typ CT04-10k,

CYXY 2 x 0.5 mm,

10 kΩ, délka 3 m,

plastové pouzdro PVC

Rozměry:

Další výhoda:

možnost umístění termostatu do vícenásobného rámečku designu VENUS

ZÁRUČNÍ LIST
(na výrobek je poskytována záruka 2 roky)

číslo výrobku:	datum prodeje:
	razítko prodejny:
kontroloval:

V připadě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.

Technické parametry

Napájení 230 V/ 50 Hz
Počet nastavitelných teplot na	každý den 6 různých teplot
Hystereze 0.1 až 5°C
Minimální program.čas 10 minut
Rozsah nastavitelných teplot +3°C až 99.5°C
Nastavení teplot po 0.5°C
Minimální indikační skok 0.1°C
Přesnost měření ± 0,5°C
Zálohovací akumulátory na víde jak 100 hodin
Stupeň krytí IP20
Třída ochrany	II
Výstup	max.12A (bezpotenciální kontakty)
Pracovní teplota	0°C až +40°C

ELEKTROBOCK CZ s.r.o.

Blanenská 1763

Kuřim 664 34

Tel.: [phone]

Technická podpora (do 14h)

Mobil: [phone]

[phone]

www.elbock.cz
