NÁVOD K OBSLUZE PT22 Elektrobock

• vhodný pro všechny typy kotlů
  • týdenní program (nastavitelný)
• 6 teplotních změn na každý den
  • protizámrazová ochrana
• jednoduchá montáž
• moderní design

• VELKÝ PŘEHLEDNÝ DISPLEJ s intuitivní navigací v češtině

ELEKTROBOCK CZ MADE IN CZECH REPUBLIC

POPIS

PT22 je prostorový digitální termostat s podsvíceným displejem pro automatickou regulaci vytápění. Výhodou je rychlá změna požadované teploty pouhým otočením kolečka a možnost nastavení týdenního programu s 6-ti teplotními změnami na den.

POPIS DISPLEJE

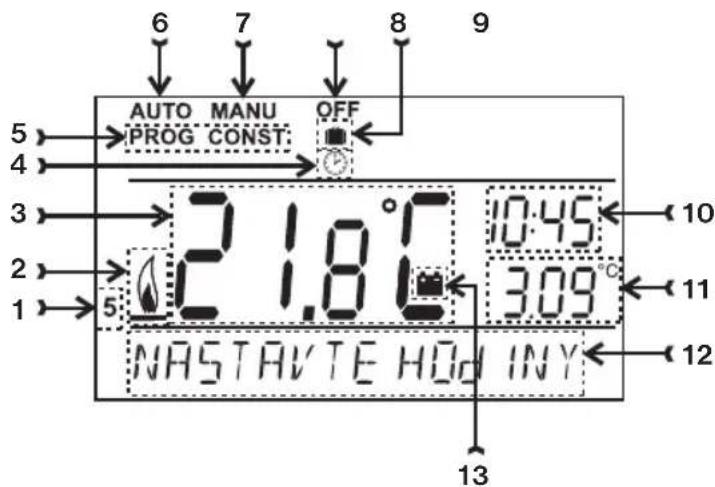

1, Aktuální den (v režim
Prog výběr počtu dní pro naprogramování)
2, Indikace zapnutí topení
3, Aktuální teplota v místnosti
4, Indikace režimu CLOC (nastavení aktuálního dne a času)
5, Režimy pro nastavení programů (PROG) a konstant (CONST) (str.5-7)
6, Automatický režim (str.5)

7, Manuální režim (str.5)
8, Trvalé vypnutí (str.5)
9, Režim dovolená (str.5)
10, Aktuálníčas
11, Aktuální datum/ požadovaná teplota
12, Stavový řádek, který se dynamicky mění podle běžícího procesu
13, Indikace slabých baterií

MONTÁŽ A UMÍSTĚNÍ

Termostat instalujte na vhodné místo, kde jeho činnost nebude ovlivněna přímým prouděním teplého vzduchu od topidla, slunečním zářením a jinými rušivými vlivy. Také se vyvarujte montáži na venkovní stěnu. Instalační výška by měla být cca1.5 m nad zemí. Termostat umístěte do tzv. referenční místnosti, např. obývací pokoj (podle teploty v této místnosti bude docházet ke spínání zdroje tepla).

Montáž a výměnu baterií smí provádět jen osoba s odpovídající kvalifi kací! Montáž musí být prováděna bez napětí!

1) Vypněte hlavní jistič;
2) Sejměte ovládací část od spodního krytu přístroje (obr. 1).
3) Vyštípněte plast uprostřed spodního krytu pro přívod vodičů.
4) Protáhněte vodiče vytvořeným otvorem a připojte ke svorkovnice podle schématu.
5) Upevněte spodní kryt na instalační krabici pomocí šroubků (obr.2).

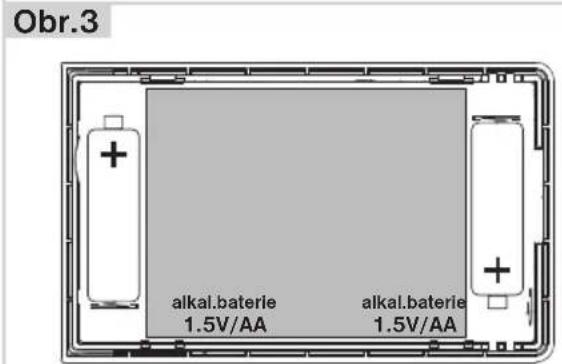

6) V zadním prostoru ovládací části jsou umístěny baterie. Odstraňte ochranný papírek baterií (při prvním použití), popř. vložte nové baterie viz obr.3.
7) Nasad'te ovládací část na spodní kryt.
8) Zapněte hlavní jistič a otestujte správné zapojení termostatu viz str.6 (TEST).
9) Při prvním zapnutí (nebo resetu) se na termostatu objeví nápis "NASTAVTE HOdINY", nastavte aktuální čas a den podle instrukcí na str.5.

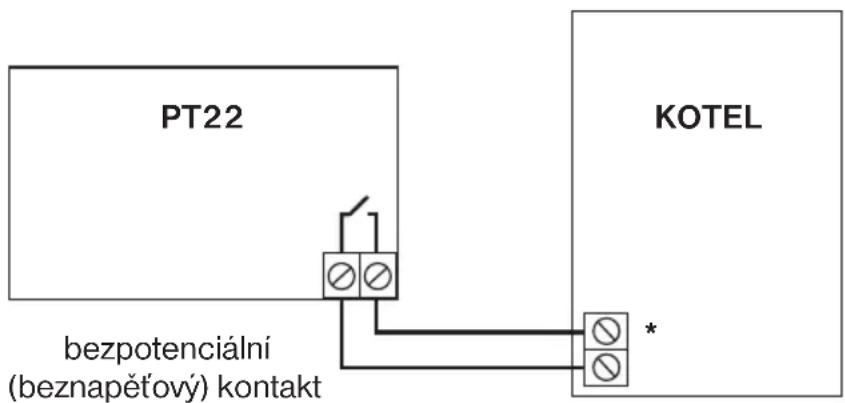

Schéma zapojení:

* Svorky pro termostat jsou u každého typu kotle různě značeny, proto dodržujte elektrické připojení doporučené výrobcem kotle!

TIPY PRO UŽIVATELE

RYCHLÁ ZMĚNA POŽADOVANÉ TEPLOTY

Stiskněte 2x tl.“ 🚙️ na displeji se rozbliká údaj o požadované teplotě. Otočením tl.“ ✎ proved’te změnu požadované teploty a stiskněte tl.“ 🚙️.

V režimu AUTO bude změna trvat do další změny dané programem.

V režimu MANU bude změna trvalá.

VÝMĚNA BATERIÍ

Jakmile se na displeji objeví znak “ ■” je nutné provést výměnu baterií.

1) Sejměte ovládací část od spodního krytu přístroje (obr.1). 2) Proved'te výměnu baterii. Dbejte na správnou polaritu, která je vyznačena v prostoru pro baterie (obr.3). Po vyjmutí baterií termostat zachová veškerá nastavení v paměti jen cca 20 s.

Používejte vždy alkalické tužkové baterie 2x1,5V typ AA! Doporučení: proved'te kontrolu baterii před každou topnou sezónou!

Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

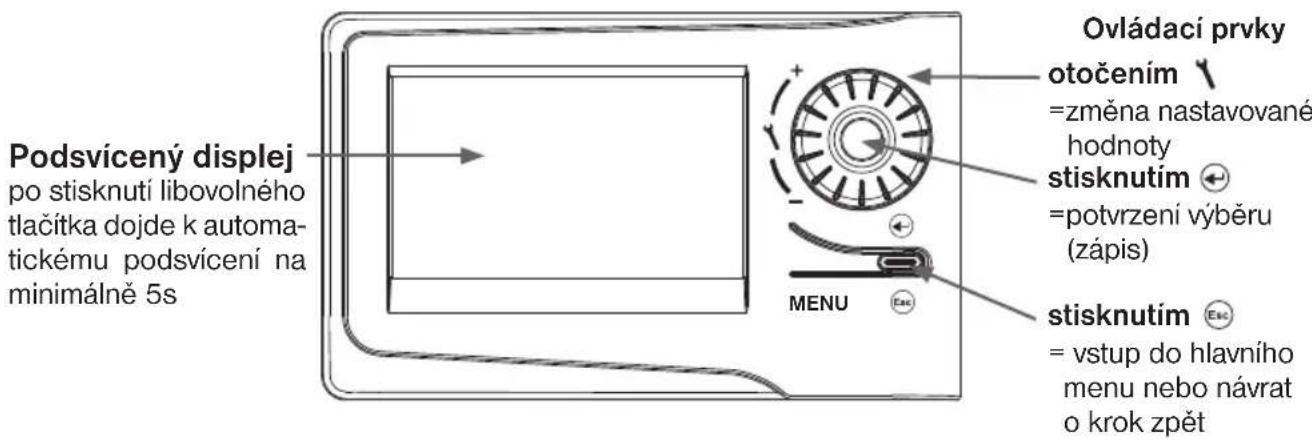

Prvním stisknutím kteréhokoli tlačítka dojde k aktivaci podsvícení displeje. Dalším krátkým stiskem tl.“ MENU“ vstoupíte do hlavního menu, kde je možný výběr provozních režimů.

AUTO (z výroby nastaven týdenní program viz str.6)

Termostat pracuje podle nastaveného týdenního programu (tento program je možné měnit, podrobný popis viz PROG).

Stiskněte 2 x tl." MENU ", otočením tl." " vyberte režim AUTO a potvrd'te tl."

Termostat pracuje podle nastavené teploty až do další ruční změny.

Stiskněte 2 x tl." MENU ", otočením tl." " vyberte režim MANU a potvrd'te tl."

OFF (udržuje se nezámrzová teplota 3°C - nelze měnit)

Termostat je vypnutý až do další ruční změny režimu.

Stiskněte 2 x tl." MENU ", otočením tl." " vyberte režim OFF a potvrd'te tl."

Termostat udržuje nastavenou teplotu do nastaveného datumu. Po uplynutí nastavené doby se vrátí automaticky zpět do posledního zvoleného režimu před dovolenou AUTO.

Stiskněte 2 x tl.“MENU“, otočením tl.“ \ “ vyberte režim " a potvrd’te tl.“

Postupně nastavte teplotu, kterou má termostat udržovat během dovolené a datum návratu z dovolené. Otočením tl.“ proved’te změnu hodnot a stisknutím tl.“ vždy potvrd’te.

Po nastavení, stiskněte tl.“ 🚫 pro návrat do základního zobrazení.

Pozn.: dovolenou je možné kdykoli zrušit výběrem jiného režimu AUTO nebo MANU.

NASTAVENÍ HODIN

Nastavení aktuálního času a datumu.

Stiskněte 2 x tl. "MENU", otočením tl. "vyberte režim HODINY a potvrďte tl."

Otočením tl.“ “ proved’te změnu hodnot a stisknutím tl.“ “ vždy potvrd’te (nastavovaný údaj vždy bliká, tl.“ 🌐 se vrátíte zpět do menu.

PROG (PROGRAMOVÁNÍ)

Nastavení týdenního programu až s 6-ti změnami na den.

Stiskněte 2 x tl." MENU ", otočením tl." " vyberte režim PROG a potvrd'te tl."

Na displeji bliká počet dní pro naprogramování, otočením tl.“ \ “ vyberte jednu z možností (je možné programovat den po dni nebo 1-5=Po-Pá, 6-7=So-Ne a 1-7=Po-Ne) a potvrd’te tl.“ Ⓧ“.

Rozbliká se 1.čas změny, otočením tl.“ “ nastavte čas a potvrďte tl.“ ✉“. K tomuto času nastavte otočením tl.“ “ teplotu a opět potvrďte tl.“ ✉“. Na LCD se objeví 2.čas změny. Postupujte stejným způsobem jako u prvního nastavení změn.

Takto je možné nastavit až 6 teplotních změn na den. Pro návrat do menu stiskněte tl.“

Po změně přednastaveného programu překontrolujte zda všechny nastavené změny odpovídají Vašim požadavkům!

Není podmínkou využívat v jednom dni všech šest změn!

Nastavení parametrů regulace.

Stiskněte 2 x tl.“ MENU“, otočením tl.“ “ vyberte režim CONST a potvrd’te tl.“

Výběr jazyka (CZ/PL/EN/DE/RU/SK).

Otočením tl.“ “ vyberte jazyk a potvrd’te tl.“

Např. pokud je hystereze 1°C, požadovaná teplota 20°C, termostat vypne při 20°C a znovu sepne při 19°C.

Otočením tl. " 1 " nastavte hodnotu a potvrd'te tl."

3 KOREKCE TEPLOTY (z výroby nastaveno 0 °C)

Slouží pro korekci teploty měřené termostatem. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teploty vnitřního čidla. Změřte teplotu v místnosti teploměrem, pokud se teplota bude lišit od teploty na termostatu, nastavte korekci v rozmezí od -5°C do +5°C.

Otočením tl.“ ↘ “ nastavte hodnotu a potvrd’te tl.“

4 TEST

Doporučujeme použít při prvním použití termostatu, pro ověření správného připojení!

Otočením tl.“ \ “ se spustí test a dojde k několikanásobnému zapnutí/vypnutí výstupního relé (na LCD se objeví nápisy ZAPNUTO/ VYPNUTO). Tl.“ 🚫️ se zobrazí další konstanta, pro návrat do hlavního menu stiskněte tl.“ 📄️.

Pokud je zvoleno ANO tak dochází k automatické změně LETNÍHO/ ZIMNÍHO času podle kalendáře. Nemusíte hlídat kdy se mění čas, termostat se postará o automatické nastavení času pro dané období. Otočením tl.“ ↘ “ nastavte ANO/nE a potvrd’te tl.“

6 VERZE (obnovení továrního nastavení)

Verze fi rmwaru, pouze informativní údaj.

Pokud dlouze stisknete (cca na 3 s) tl.“ Esc “, na LCD se krátce objeví nápis RESET a termostat se vrátí do továrního nastavení!

Tabulka pro záznam Vašeho programu:

dny\prog.	1		2		3		4		5		6
Po
Út
St
Čt
Pá
So
Ne

PROSTOROVÝ TERMOSTAT

PT22

PT22 je bateriově napájený pokojový termostat. Velký přehledný grafický displej nabízí intuitivní navigaci ve vybraném jazyku (CZ/ PL/ EN/ DE/RU/SK). Podsvícený displej umožňuje ovládání termostatu i za tmy.

Díky přednastavenému programu lze PT22, po zapojení a nastavení aktuálního času, ihned používat bez dalšího nastavení.

Vlastnosti:

týdenní program s 6-ti teplotními změnami na den (lze měnit)
podsvícený displej
možnost nastavení HYSTEREZE

rychlá změna požadované teploty
provozní režimy AUTO/ MANU/ OFF/ DOVOLENÁ
volba přechodu ZIMNÍ/LETNÍ čas
možnost nastavení korekce teploty

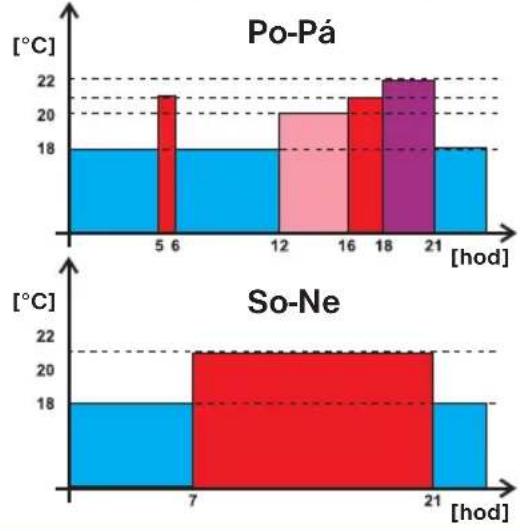

Přednastavený TÝDENNÍ program:

Rozměry:

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razítko prodejny:
kontroloval:

Technické parametry
Napájení 2 x 1.5 V alkal. baterie typ AA
Počet nastavitelných teplot na	každý den 6 různých teplot
Hystereze 0.1 až 6°C
Minimální program.čas 10 minut
Rozsah nastavitelných teplot +5°C až 39°C
Nastavení teplot po 0.5°C
Minimální indikační skok 0.1°C
Přesnost měření ± 0,5°C
Životnost baterii topná sezóna
Stupeň kryti IP20
Třída ochrany II
Výstup	max.5 A (bezpotenciální kontakty)
Pracovní teplota	0°C až +40°C
