NÁVOD K OBSLUZE TEN PLUS EDILKAMIN

CZ Instalace, používání a údržba

str. 2

Vážená paní / Vážený pane, děkujeme Vám a blahopřejeme Vám k zakoupení našeho výrobku. Prosíme Vás, abyste si před jeho používáním pozorně přecetli tuto příručku, abyste mohli plně a zcela bezpečně využívat všechny vlastnosti výrobku

V případě jakýchkoli nejasností nebo dotazů se obrat’te na svého PRODEJCE, případně navštivte naše internetové stránky www.edilkamin.com v části TECHNICKÁ SERVISNÍ STŘEDISKA (CAT).

POZNÁMKA

Po rozbalení výrobku zkontrolujte kompletnost a nepoškozený obsah (vrchní keramický kryt, souprava pro odtah spalin, záruční knížka, „studená rukojeť“, rukavice, CD/návod na použití, špachtle, sůl na odstranění vlhkosti).

V případě nesrovnalostí se ihned obraťte na svého prodejce, u kterého jste si výrobek zakoupili; jemu je nutné předložit kopii záruční knížky a nákupního dokladu.

- Uvedení do provozu Musí být provedeno výhradně – Technickým Servisním Střediskem (CAT) – autorizovaným firmou EDILKAMÍN, jinak je záruka na výrobek neplatná. Uvedení do provozu tak, jak je popsáno v normě UNI 10683 zahrnuje sérii kontrolních úkonů vykonaných na instalovaných kamnech, které mají za cíl ověřit správný chod systému a jeho vyhovění platným normám.

U prodejce nebo na stránce www.edilkamin.com nebo na našem bezplatném telefonním čísle můžete najít kontakt na nejbližší Servisní Středisko.

• nesprávná instalace, nesprávně provedená údržba, nevhodné použití výrobku jsou důvody, kdy výrobce nenese odpovědnost za případné škody vzniklé takovým užíváním.
• výrobní číslo potřebné k identifikaci kamen je umístěno:
• na vrchní části krabice – obalu
• na záruční knížce vložené uvnitř topeniště
• na výrobním štítku připevněném na zadní straně zařízení

Příslušnou dokumentaci je potřebné uschovat spolu s daňovým dokladem o koupi pro identifikaci, údaje z ní musí být použité při komunikaci v případě vyžádaní si dalších informací nebo při případném servisním zásahu a údržbě;

- graficky znázorněné detaily mají pouze informativní charakter.

Firma EDILKAMIN a.s. se sídlem Via Vincenzo Monti 47

- 20123 Milano - IČO/DIČ 00192220192

Prohlašuje na vlastní odpovědnost, že:

Níže uvedená peletová kamna jsou ve shodě s Nařízením EU

305/2011 (CPR) a s Harmonizovanou Evropskou normou EN

14785:2006 PELETOVÁ KAMNA obchodní značky

ITALIANA CAMINI s názvem TEN a TEN PLUS

SÉRIOVÉ ČÍSLO: Viz štítek s údaji

PROHLÁŠENÍ O SHODĚ funkce: (DoP - EK 103): Viz výrobní štítek

Dále prohlašuje, že: Peletová kamna TEN a TEN PLUS splňují požadavky evropských směrnic:

2006/95/CEE - Směrnice o nízkém napětí

2004/108/CEE - Směrnice o elektromagnetické kompatibilitě

Společnost EDILKAMIN a.s. odmítá jakoukoli odpovědnost za špatný chod zařízení v případě neoprávněné výměny, montáže a/nebo úprav

vykonaných osobami, které nejsou personálem firmy EDILKAMIN a ani nejsou touto společností pověřeni.

PRINCIP FUNGOVÁNÍ

Kamna jsou projektována pro výrobu teplého vzduchu pomocí spalování dřevěných pelet, jejichž spalování je řízeno elektronicky.

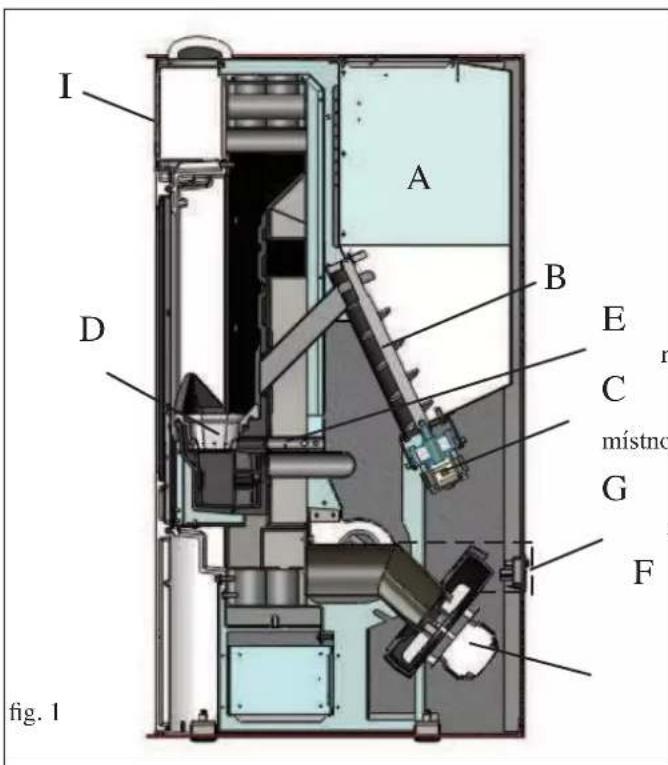

Níže je popsáno fungování (písmena odkazují na obrázek 1).

Palivo (pelety) jsou odebírány ze zásobníku (A) a pomocí šneku (B) ovládaného elektropřevodovkou (C) se přepraví do spalovací komory (D). Zapálení pelety proběhne díky horkému vzduchu vytvářenému elektrickým odporem (E) a nasávanému do komory pomocí odsavače kouře (F).

Kouř vznikající při spalování jsou z ohniště odsávány pomocí ventilátoru (F) a vypouštěny z otvoru (G) pro připojení kouřovodu zezadu, z pravého boku nebo shora kamen (viz str. 8)

Kamna nabízejí možnost rozvodu vyprodukovaného teplého vzduchu pouze v místě instalace.

Aby bylo možné teplý vzduch vést i do jiných pokojů domu, je třeba použít následující sady volitelného příslušenství (další podrobnosti na str. 9).

- SADA PRO TRANSFORMACI KAMEN TEN NA TEN PLUS, která zahrnuje ventilátor, potrubí ∅10 šrouby.

- SADA ROZVODU VZDUCHU Č. 11 pro rozvod teplého vzduchu i do jedné přilehlé místnosti.

- SADA ROZVODU VZDUCHU Č. 11 BIS pro rozyod teplého vzduchu i do jedné vzdálené místnosti.

Ohniště je obloženo ocelí/litinou a je uzavřeno zepředu dvířky s keramickým sklem (pro otevření použijte dodanou „studenou rukojeť“).

Množství paliva, odtah spalin, přívod vzduchu spalování, jsou regulovány pomocí desky plošných spojů vybavené softwarem, aby bylo dosaženo spalování s vysokou účinností a nízkými emisemi. Hlavní fáze lze ovládat pomocí ovládacího panelu nebo volitelně dodávaného dálkového ovládání.

Kamna jsou vybavena sériovým portem pro připojení pomocí volitelného kabelu (kód 640560) zařízení pro dálkové zapnutí (chronotermostaty atd.).

Ocelové vnější obložení je k dispozici ve 4 barevných variantách: bordó, bílá, šedá.

I A B D E C místno G F fig. 1

INFORMACE O BEZPEČNOSTI

Teply vzduch do místnosti kde jsou kamna instalována proudí přes mířížku (I) umistěnou ve vrchní části čela kamen. Teplo se do místnosti dostává také díky sálání přes sklo dvírek topeniště.

- Kamna nejsou určena k obsluze osobami se sníženými senzorickými a duševními schopnostmi, věctné děti. Není povoleno dětem hrát si v blízkosti kamen. Je nezbytné zajistit jejich dohled dospělou osobou.

- Hlavní rizika, vyplýyající z používání kamen jsou spojena s nedodržením pokynů k instalaci, přímým kontaktem s elektrickými částmi pod napětím (uvnitř kamen), kontaktem s ohněm a horkými částmi (sklo, potrubí, výstup horkého vzduchu) nebo spalováním cizích látek a nedoporučených paliv, nesprávné údržby a opakovaným stlačováním startovacího tlačitka bez předcházejícího vyprázdneňi spalovacího kelímku v topenísti.

- Pro případ poruchy jsou kamna vybavena bezpečnostními zařízeními, která zajišťují jejich vyhasnutí bez nutnosti zásahu obsluhy.

- Pro správnou funkci kamen je nezbytné respektování veškerých pokynů pro instalaci, uvedených v této příručce

- Kamna nesmi být provozována s otevřenými dvířky topeniště. Spalování je řízeňo automaticky a nevyžaduje žádné zásahy obsluhy.

- Jako palivo používejte výhradně dřevní pelety 6 mm průměru dobré kvality, nejlépe certifikované.

- Do topeniště a zásobníku pelet není povoleno vkládat jakékoli cizorodé předměty kromě pelet.

• Pro čistění kouřového kanálu (úsek potrubí, spojující vývod odtahového potrubí z kamen s kouřovodem) nepouzívejte hořlavé látky.

- Zařízení čistěte a vysávejte teprve po VYCHLADNUTI horkých částí.

- Sklo kamen čistěte jedině PO VYCHLADNUTI kamen a použijte vhodný prostředek (např. GlassKamin Edilkamin) e hadřík.

- Neotevírejte dvířka topeniště, dokud jsou kamna horká, vyčkejte, dokud kamna nevychladnou přirozenou cestou.

- Kamna nesmí být provozována s otevřenými dvířky topeniště,

s rozbitým sklem a ani s otevřeným víkem na zásobníku pelet.

- Kamna nesmi sloužit jako žebřík nebo jako podstavec na odkládání předmětů.

- Ncodkládcjte a nepokládcjte prádlo přímo na kamna pro účely usušení. Do přímé blízkosti kamen neumístujte sušiče na prádlo – je nezbytné dodržení bezpěčné vzdálenosti (kvůli riziku požáru).

- Zabezpečte, aby byla kamna uvedena do provozu autorizovaným servisem firmy Edilkamin (technickým servisním střediskem – CAT) dle pokynů v tomto návodě; tato podmínka je nevyhnutná pro potvrzení záruky.

- Během provozu kamen dosahuje potrubí kouřowodu, a vnitřní dvárka tópenistě vysokych teplot (nedotykejte se jich bez vhodné ochranne rukavice).

- Nepokládejte předměty, které nejsou odolné vůči vyšší teplotě do bezprostřední blízkosti kamen.

E

C

mí

G

F

- NIKDY nepoužívejte tekutých prostředků pro zapálení kamen nebo pro oživení uhlíků.

- Dbejte na to, aby nedošlo k uepání větracích otvorů vosti a otvorů pro přívod teplého vzduchu do kamen.

- Nelijte na kamna vodu, nepřibližujte se k elektrickým částem, máte-li mokré ruce.

- Na potrubí kouřovodu není povoleno instalovat žádné redukce. - Kamna musi být instalována v místnostech s odpovídající protipožární bezpečností, vybavených všemi nálcžitostmi (napájení a odtahy), které přístroj vyžaduje pro svůj správný a bezpečný provoz.

- JESTLIŽE SE ZAPÁLENÍ NEZDAŘÍ, NEOPAKUJTE IHNED ZAPALOVÁNÍ, ALE NEJDŘÍVE VYPRÁZDNĚTE SPALOVACÍ KELÍMEK TOPENIŠTĚ.

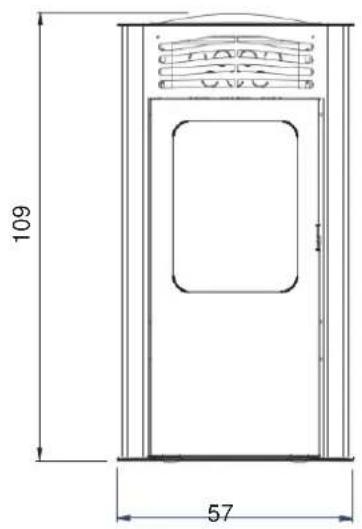

ROZMĚRY

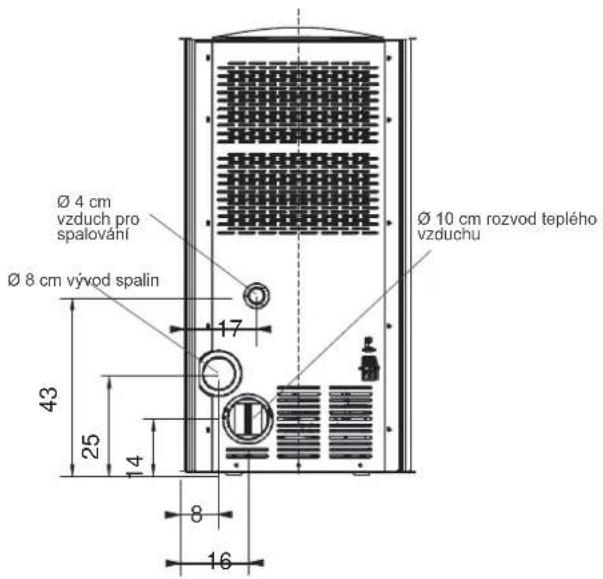

ČELNÍ STRANA ZADNÍ STRANA

109 57

Ø 4 cm vzduch pro spalování Ø 8 cm vývod spalin 17 43 25 14 8 16 Ø 10 cm rozvod teplého vzduchu

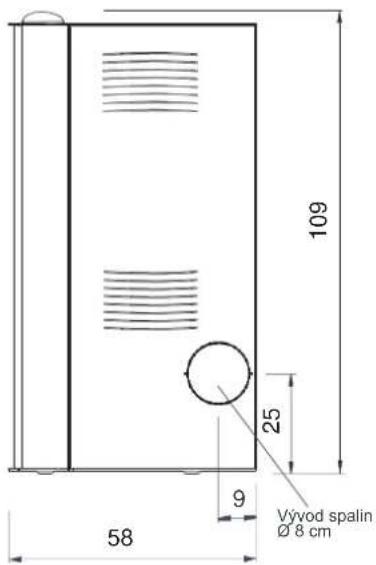

BOČNÍ STRANA

109 25 9 58 Vývod spalin Ø 8 cm

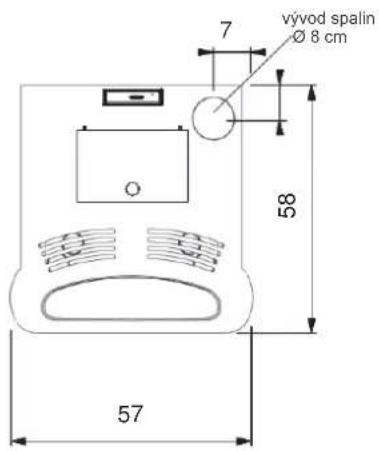

PÚDORYS

vývod spalin Ø 8 cm 7 58 57

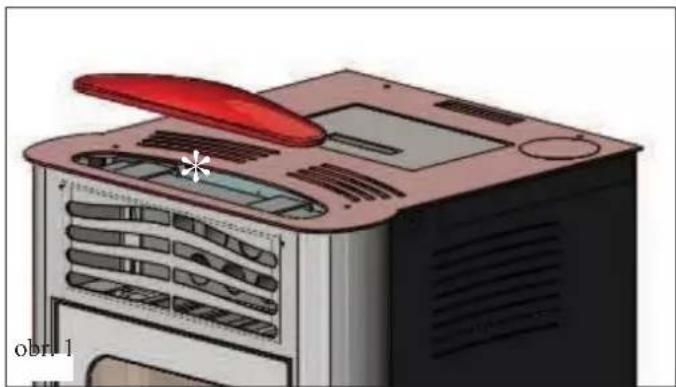

MONTÁŽ VRCHNÍ DESKY

Kamna jsou dodávány s již namontovanými kovovými boky, vrchní keramická deska je dodávána zvlást' (obr. 1).

Umístěte keramickou desku do drážky* v horním plechu.

Je umístěný na odvodu spalin a zaznamenává jejich teplotu. V závislosti na nastavených parametrech, kontroluje fáze zapnutí, provozu a vypnutí.

• PRESOSTAT

Umístění v oblasti odsávání spalin, zasáhne v případě podtlaku ve spalinovém oběhu (např.: ucpaný kouřovod).

• BEZPEČNOSTNÍ TERMOSTAT

Zasáhne v případě, že je teplota uvnitř kamen příliš vysoká. Zablokuje doplňování pelet a způsobí vypnutí kamen.

SÉRIOVÝ PORT

Na sériovém výstupu RS232 s příslušným kabelem (kód 640560) lze nechat CAT (středisko technické pomoci) nainstalovat volitelné příslušenství pro kontrolu zapínání a vypínání, např. termostat prostředí. Sériový výstup se nachází na zadní stranč kamen.

VYROVNÁVACÍ BATERIE

Na elektronické desce je vyrovnávací baterie (typu CR 2032 3 Volty).

Její případná nefunkčnost je způsobena běžným opotřebením (nelze ji považovat za vadu produktu). Pro další podrobnosti kontaktujte CAT (Středisko technické pomoci), které vykonalo 1. zapnutí kamen.

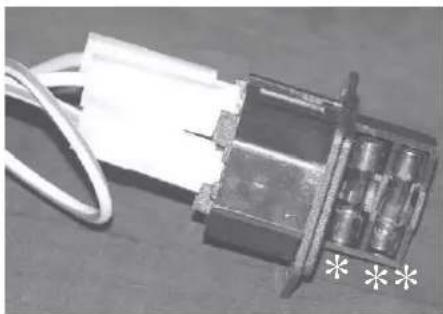

POJISTKA Na zástrčce s vypínačem na zadní straně kamen jsou umístěny dvě pojistky, přičemž jedna je funkční * a další náhradní**.

	Nominální výkon	Snížený výkon
Užitý tepelný výkon	1	3,8	kW
Tepelný výkon	12 3,5		kW
Účinnost/výkon	90	91	%
Emise CO při 13% O_2	0,015	0,028	%
Teplota spalin	171	88	°C
Spotřeba paliva	2,8 0,8		kg/h
Tah	12-5	10-3	Pa
Kapacita zásobníku	25		kg
Autonomie	10	31	h
Vytápěný prostor *	315		m^3
Průměr spalinového potrubí (samec)	80		mm
Průměr potrubí pro přívod vzduchu (samec)	40		mm
Hmotnost včetně obalu (Ten / Ten Plus)	183/186		kg

TECHNICKÉ ÚDAJE PRO NASTAVENÍ ROZMĚRŮ KOUŘOVODU

	Nominální výkon	Snížený výkon
Užitý tepelný výkon	1	3	kW
Teplota spalin na výstupu	205	106	°C
Minimální tah	0		Pa
Odtah spalin	8,1	5	ot/s

* Objem vytápěného prostoru je vypočítán při tepelné izolaci domu podle zákona 10/91 a následných změn a při tepelné ztrátě 33 Kcal/ m³/hod
* Je také důležité vzít v úvahu umístění kamen v prostoru, který má být vytápěn.

Napájecí napětí	230Vac +/- 10% 50 Hz
Průměrný příkon	120	W
Příkon při zapalování	400	W
Ochrana na elektronické desce*	Pojistka 2AT, 250 Vac

POZNÁMKA

1) berte na vědomí, že vnější přístroje mohou způsobovat rušení činnosti elektronické řídící jednotky.
2) pozor: zásahy na částech pod napětím, údržbu a / nebo zkoušky musí provádčt pouze kvalifikovaný personál. Před jakýmkoli zásahem odpojte kamna od přívodu elektrického napětí.

Výše uvedené údaje jsou pouze orientační.

Společnost ITALIANA CAMINI si vyhrazuje právo změny výrobků bez předchozího upozornění dle svého zvážení

INSTALACE

Při instalaci dodržujtemístní platné nařízení. V Itálii je třeba odkázat na normu prohlášení o shodě v souladu se vyhláškou ministerstva 37/2008 (dříve zákon 46/90) a v souladu s normou UNI 10683 a UNI 10412-2. V případě instalace v bytovém domě si vyžádejte předbčžný souhlas správce.

KONTROLA KOMPATIBILITY S OSTATNÍMI ZARÍZENÍMI

Kamna NESMÍ být instalována ve stejném prostředí, kde se nacházejí plynová topná zařízení typu B (např. plynové kotle, kamna a zařízení s digestoří) V důsledku takového provozu kamen by mohlo dojít k vytvoření podtlaku v místě instalace a následnému ohrožení chodu těchto přístrojů, či nežádoucímu ovlivnění funkce kamen.

KONTROLA ELEKTRICKÉHO ZAPOJENÍ

(sít'ovou zásuvku umístěte na jednoduše dostupném místě) Kamna jsou vybavena elektrickým napájecím kabelem, který je třeba připojit k zásuvce 230 V 50 Hz, pokud možno vybavenou magneticko-tepelným vypínačem. Není-li zásuvka snadno dostupná, opatřetc (na náklady zákazníka) napájení před kamny přerušovačem (jističem).

Odchylky napájení vyšší než 10 % mohou ohrozit fungování kamc Absence kontroly a pravidelného čištění zvyšuje pravděpodobnost požán Elektrické zařízení musí být v souladu s normou; zkontrolujte zejmčněnuční nástavců. V takovém připadě postupujte následovně: nehast uzemnění. Vyprázdněte zásobník pelet. Před opakovaným spuštěním zařízení se obra

Napájecí vedení musí mít průřez odpovídající výkonu zařízení. Neúčinnost zemnícího systému způsobí poruchu fungování, za níž společnost Edilkamin nenese odpovědnost.

PROTOPOŽÁRNÍ BEZPEČNOSTNÍ VZDÁLENOSTI

Kamna je třeba nainstalovat v souladu s následujícími bezpečnostními podmínkami: - minimální vzdálenost po stranách a v zadní části 20 cm od hořlavých materiálů, - před kamna se nesmí umist'ovat hořlavé materiály do vzdálenosti minimálně 80 cm.

Pokud není možné dodržet výše uvedené vzdálenosti, je třeba přijmout technická opatření, aby se zabránilo všem rizikům požáru. V případě připojení k dřevěné stěně nebo jinému hořlavému materiálu je třeba trubku kouřovodu vhodným způsobem izolovat

PŘÍVOD VZDUCHU

Za kamny je třeba připravit přívod vzduchu zvenčí s minimálním průměrem 80 cm², který zajistí dostatečný přívod vzduchu pro spalování. V takovém případě NELZE kamna umístit ke stěně.

Alternativně lze odebírat vzduch pro přím zvenčí pomocí prodloužcné ocelové trubky s průměrem minimální 4 cm umístěné na zadní straně kamen samotných. Trubka musí mít délku kratší než 1 metr a nesmi zahrnovat ohyby. Každopádně je třeba po celé trase vedení přívodu vzduchu třeba zajistit minimální volný průřez 12 cm².

Venkovní koncovka vedení přívodu vzduchu musí končit úsekem pod úhlem 90° stupňů s ohledem na základnu nebo s ochranou proti větru a musí být chráněna síti proti hmyzu, která však nesmí omezovat volný užitečný průřez 12 cm².

KOUŘOVOD

Systém vypouštění musí sloužit výhradně pro kamna (nelze sdílet kouřovod s dalšími zařizeními). Vypouštění spalin probíhá přes otvor o průměru 8 cm zezadu, shora nebo z pravého boku kamen.

Vypouštění spalin musí být propojeno s venkovním prostředím pomocí certifikovaných ocelových trubek dle normy EN 1856. Trubka musí být hermeticky utěsněná.

Pro utěsnění trubek a jejich případnou izolaci je třeba používat materiály odolné vysokým teplotám (silikon nebo tmely pro vysoké teploty). Jediný povolený horizontální úsek může mít délku až 2 metry. Použit lze až tři ohyby s maximálním úhlem 90°. V případě, že se vypouštění nepřipojuje do kouřovodu, je nezbytný vertikální úsek o délce minimálně 150 cm a koncovka s ochranou proti větru (dle normy UNI 10683).

Pokud je kouřovod veden v exteriéru, musí být vhodným způsobem izolovaný.

Pokud se trubka spalin odvádí do kouřovodu, musí být vhodná pro pevná paliva. Pokud je stávající kouřovod větší než o 150 mm, je třeba jej zmenšit vsunutím rozdělovacích trubek z vhodných materiálů (např. ocel o 80 mm).

Všechny úsecky kouřovodu musí umožňovat kontrolu. Komínové nástavce a kouřovody, k nimž jsou připojena zařízení uživatelů na pevná paliva, je třeba čistit minimálně jednou ročně (zkontrolujte, zda ve vaší zemí existuje příslušná norma).

Absence kontroly a pravidelného čištění zvyšuje pravděpodobnost požán kvaňíčných nástavců. V takovém případě postupujte následovně: nehast vyprázdněte zásobník pelet. Před opakovaným spuštěním zařízení se obra specializovaný materiál.

Kamna jsou projektována pro fungování v jakýchkoliv klimátických podmínkách. V případě mimořadných okolnosti, jako je silný vítr, mohou zasáhnout bezpečnostní systémy, které způsobí vypnutí kamen. V takovém případě zařízení s deaktivovanými bezpečnostními prvky nespouštějte, pokud problém přetrvává, obraťte se na autorizované středisko technické pomoci Edilkamin.

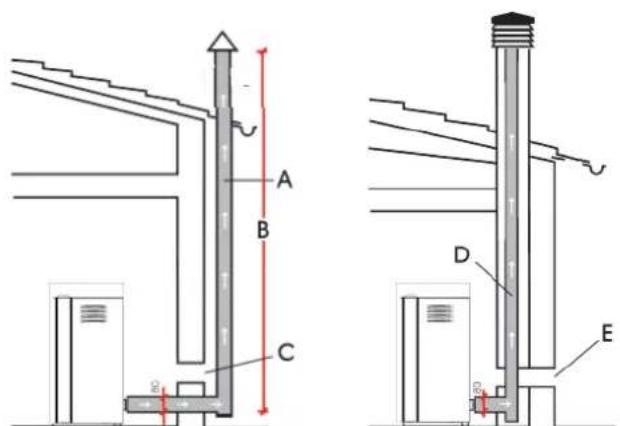

TYPICKÉ PŘÍPADY

Obr. 1 Obr. 2

A: venkovní ocelový kouřovod s odpovídající izolací.
B: minimální výška 1,5 m a vždy nad úroveň střechy
C-E: přívod vzduchu z vnějšího prostředí (minimální průřez 80 cm²)
D: ocelový kouřovod uvnitř existujícího zděného komínu

KOMÍNOVÝ NÁSTAVEC

Základní charakteristiky jsou:

- vnitřní průměr u základny stejný jako u kouřovodu, - výstupní průměr ne menší než dvojnásobek průměru kouřovodu,

- poloha nad hřebenem střechy a mimo oblast odtahu.

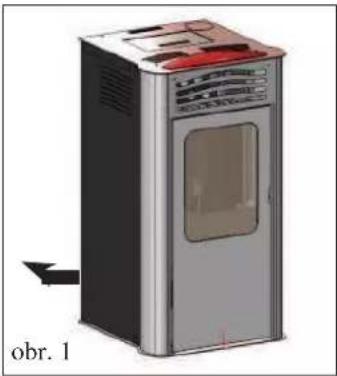

INSTALACE

Kamna TEN a TEN jsou uzpůsobena k připojení spalinového odtahového potrubí shora, zezadu nebo z pravého boku.

Kamna jsou dodávána v konfiguraci pro připojení spalinového odtahového potrubí ze zadní části (obr. 1).

PŘED PŘIPOJENÍM SPALINOVÉHO POTRUBÍ V KTERÉKOLIV VARIANTĚ NEJDŘÍVE SEJMĚTE PRAVÝ PLECHOVÝ KRYT.

Pro připojení spalinového potrubí postupujte následovně:

- Uvolněte pět šroubů umístěných zezadu bočního plechu. (A -obr. 2).

- Odstraňte dva šrouby z bočního plechu a sejměte (B -obr. 3).

Ted' si zvolte, z které strany bude odtah spalin veden.

PŘIPOJENÍ SPALINOVÉHO POTRUBÍ ZEZADU

Připojte trubku pro odtah spalin zezadu (není součástí dodávky) na spojovací kus (C- obr. 4-5)

V tomto případě je postačující umístit odtahové spalinové potrubí (není součástí dodávky) do otvoru ve spodní části zadní desky (obr. 5).

PŘIPOJENÍ SPALINOVÉHO POTRUBÍ ZBOKU

Odstraňte spojovací kus a připojte vývod kouřovodu (není součástí dodávky) na vyústění spirály spalin (D - obr. 6) pomocí dodané svorky.

Sejměte předřezanou membránu z bočního plechu, abyste umožnili průchod spalinovému potrubí (není součástí dodávky) (viz obr. 6).

Ukončete montáž uchycením dodané rozety (E - obr. 7) pomoci dodaných šroubů poté, co jste zpátky namontovali plechovou bočnici.

POZNÁMKA: uchycení rozety a plechového boku provádějte až po úplném přichycení spalinového potrubí.

PŘIPOJENÍ SPALINOVÉHO POTRUBÍ SHORA

Otočte spojovací kus o 90° (D -obr. 8-9) a připojte spalinové potrubí (není součástí dodávky).

Sejměte předřezanou membránu z bočního plechu, abyste umožnili průchod kouřovodu

PO PŘIPOJENÍ SPALINOVÉHO POTRUBÍ KE KOUŘOVODU ZNOVU NAMONTUJTE PLECHOVOU BOČNICI.

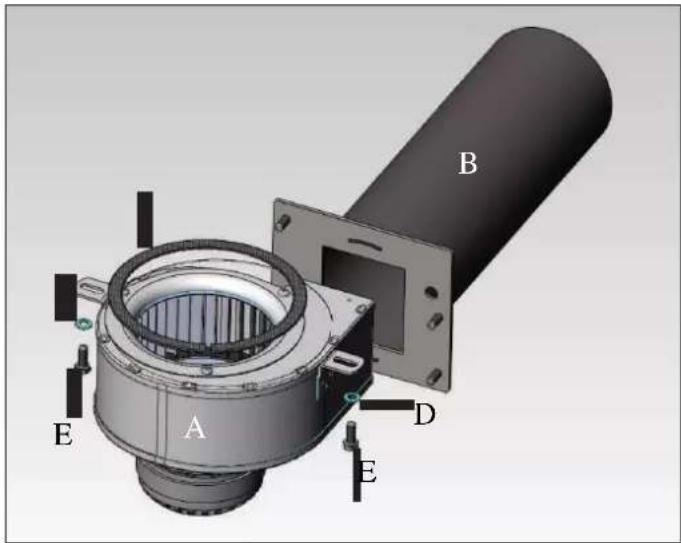

SADA PRO TRANSFORMACI kamen TEN na kamna TEN PLUS (volitelný doplněk, kód 758510)

Aby bylo možné rozvádět horký vzduch i do jiných místností domu mimo místnost instalace, je třeba použít následující komponenty:

• 1 ks odstředivého ventilátoru (A)
• 1 ks trubky rozvodu se spojem s přírubou (B)
• 1 ks těsnění 10x2 - nalepovací L=450 (C)
• 2 ks ploché kruhové podložky D.6x12 (D)
• 2 ks šroubu s šestihrannou hlavou 6x16 (E)

SADA 11 BIS (kód 645700) PRO VEDENÍ HORKÉHO VZDUCHU DO MÍSTOSTÍ VEDLE MÍSTA INSTALACE

1 Skřín 1
2 Trubka ∅ 10 1
4 Koncovka 1
5 Rozeta na zed' 1
6a Kryt kouřovodu 1
7 Fixační šrouby kouřovodu 4
8 Fixační pásek trubek 2

POZN. POČÁTEČNÍ ČÁST PRUŽNÉ HADIČKY JE TŘEBA ZCELA „NATÁHNOUT” TAK, ABY SE ZABRÁNILO ZKRABACENÍ; TÍM SE PODSTATNĚ ZVĚTŠÍ VNITŘNÍ PRŮMĚR A ULEHČÍ SE TAK NASUNUTÍ.

• Vymezte místo pro kamna s ohledem na zdi (obr. a).
• Na míru uřízněte kryt kouřovodu (6a), přičemž zásah provádčjte na stranč stčny (obr. b).
• Kamna umístěte do konečné polohy.
• Natáhněte hliníkovou trubku (3) pro vedení teplého vzduchu, aniž byste ji zapojili k otvoru kamen.
• Na hliníkovou trubku předběžně nasad'te rozetu (5) a kryt trubky (6a), nicméně je neutahujte (obr. b).
• Připojte hliníkovou trubku k otvoru výstupu vzduchu na zadní straně kamen (8) (obr. c).
• Do konečné polohy nastavte kryt trubky (6a) a upevněte k zadní části kamen pomocí šroubů v balení (7) (obr. c).
• Nainstalujte koncovku (4) a příslušnou hliníkovou trubku (3) (obr. c).
• Rozetu upevněte ke zdi (5) pomocí silikonu (obr. c).

1 Skřín 1
2 Trubka ∅ 10 1
4 Koncovka 1
5 Rozeta na zed' 1
6a Kryt kouřovodu 1
7 Fixační šrouby kouřovodu 4
8 Fixační pásek trubek 2
9 Objímka na zed' 2
10 Šrouby 4
11 Hmoždinky 4

POZN. POČÁTEČNÍ ČÁST PRUŽNÉ HADIČKY JE TŘEBA ZCELA „NATÁHNOUT” TAK, ABY SE ZABRÁNILO ZKRABACENÍ; TÍM SE PODSTATNĚ ZVĚTŠÍ VNITŘNÍ PRŮMĚR A ULEHČÍ SE TAK NASUNUTÍ.

• Vymezte místo pro kamna s ohledem na zdi (obr. a).
• Na míru uřízněte kryt kouřovodu (6a), přičemž zásah provádějte na straně stěny (obr. b).
• Kamna umístěte do konečné polohy.
• Natáhněte hliníkovou trubku (2) pro vedení teplého vzduchu, aniž byste ji zapojili k otvoru kamen.
• Na hliníkovou trubku předběžně nasadťe rozetu (5) a kryt trubky (6a), nicménč je neutahujte (obr. b).
• Připojte hliníkovou trubku k otvoru výstupu vzduchu na zadní straně kamen (8) (obr. c).
• Do konečné polohy nastavte kryt trubky (6a) a upevněte k zadní části kamen pomocí šroubů v balení (7) (obr. c).
• Nainstalujte koncovku (4) a příslušnou hliníkovou trubku (2) a upevněte ji pomocí objímky na stěnu (9) a hmoždinek se šrouby (10-11) (obr. c).
• Rozetu upevněte ke zdi (5) pomocí silikonu (obr. c).

Uvedení do provozu, první zapnutí a zkoušení musí provést autorizované technické středisko Edilkamin (CAT) v souladu s normou UNI 10683.

Tato norma stanovuje kontrolní postupy, které je potřeba vykonat pro zabezpečení správného fungování systému.

Servisní technik (CAT) provede nastavení parametrů kamen na základě typu pelet a podmínek instalace a tím také uvede v platnost záruku.

V případě, že první uvedení do provozu nebude provedeno servisním technikem CAT, oprávněným ze strany spolcěnosti Edilkamin, záruka za výrobek není platná.

Podrobnější informace jsou k dispozici na internetových stránkách společnosti www.edilkamin.com

Během prvních zapnutí se může uvolňovat mírný zápach laku, který brzy zmizí.

Při prvním zapnutí je nicméně třeba zkontrolovat:

• správnou instalaci,
  • elektrické napájení,
• zavření dvířek, které musí být hermetické,
• čistotu roštu,
• přítomnost hlášení „stand by“ režimu na displeji (datum, výkon nebo teplota blikají).

NALOŽENÍ PELET DO ZÁSOBNÍKU

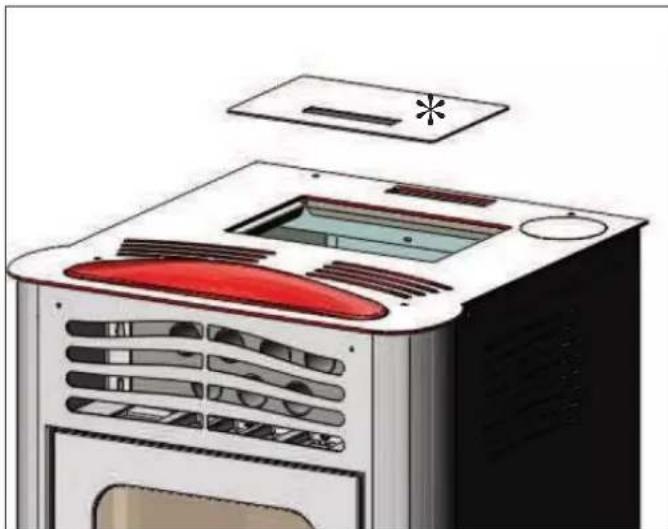

Pro přístup do zásobníku sejměte kovový kryt * (obr. 1).

UPOZORNĚNÍ :

Při plnění horkých kamen během provozu, použijte přiloženou rukavici.

Kamna jsou navržena pro spalování dřevčných pelet o průměru cca 6 mm. Pelety jsou palivo ve formě malých válečků, vyrobené lisováním pilin při vysokých teplotách bez použití lepidla nebo jiných cizích látek. Pelety se prodávají v pytlích po 15 kg. Aby NEbyl ohrožen provoz kamen, NESMÍ v nich být spalováno jiné palivo. Použití jiných materiálů (včetně dříví), zjistitelné laboratorní analýzou, bude mít za následek zrušení platnosti záruky. Společnost ITALIANA CAMINI navrhla, testovala a naprogramovala své výrobky tak, aby byly zaručeny ncjlepší funkce, s peletami s následujícími charakteristikami:

průměr: 6 milimetrů

maximální délka: 40 mm

maximální vlhkost: 8 %

výhřevnost: alespoň 4100 kcal/kg

Používání pelet s jinými vlastnostmi vyžaduje speciální nastavení parametrů kamen, podobné tomu, které provádí CAT (centrum technické asistence) při prvním zapálení. Použití nevhodných pelet může vést k: snížení účinnost, provozním anomálií, přerušení provozu v důsledku ucpání, znečištění skla, nespálení paliva, a pod.

Jednoduchá analýza dřevěných pelet může být provedena vizuálně: DOBRÉ pelety: pravidelná délka, málo prašné. ŠPATNÉ pelety: s trhlinami podélnými a příčnými, hodně prašné, variabilní délka, přítomnost cizích těles.

NÁVOD NA POUŽITÍ

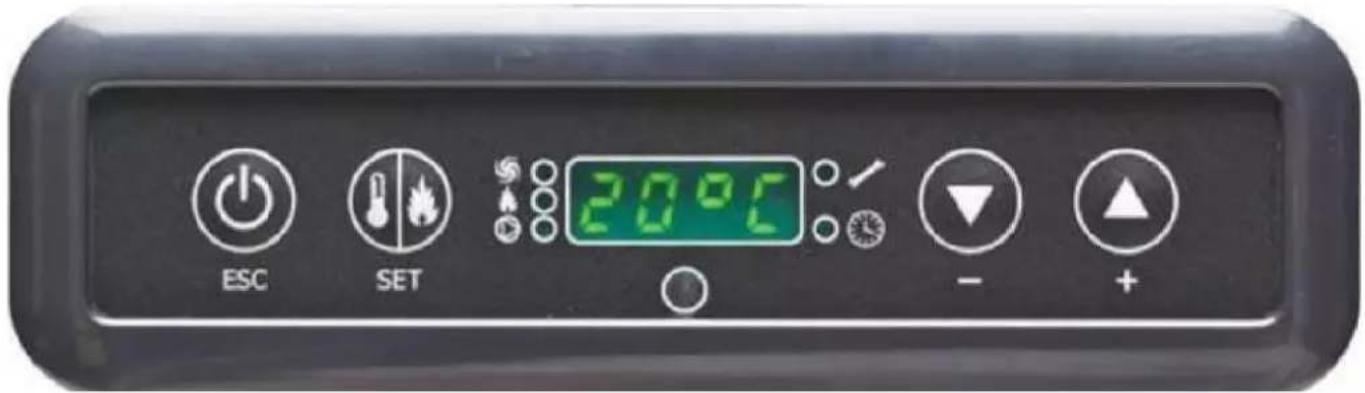

OVLÁDACÍ PANEL

OFF Probíhá fáze vypnutí, trvá přibližně 10 minut

ON AC Kamna v první fázi zapínání, nakládka pelet a čckání na zažchnutí plamcne

ON AR Kamna ve druhé fázi zapínání, spuštění bčžného spalování

PH Kamna ve fázi zahřívání výměníku tepla

10....30°C Požadovaná úroveň teploty v prostředí instalace kamen

Pu Probíhá automatické čištění roštu

SF Zhasnutí plamene: zablokování fungování v důsledku pravděpodobného vypotrebování pelet

CP-TS-PA Ovládací nabídka dostupná výhradně pro CAT (střediska technické pomoci)

AF Zapnutí selhalo: zablokování fungování v důsledku absence zapnutí H1.....H9 Výstraha systému, číslo označuje přičinu výstrahy

Bat1 Baterie hodin vybitá (typ CR2032)

Fron Aktivace čelní ventilace

Cana Aktivace ventilace rozvodu vzduchu

FrCa Aktivace ventilaci

Pokud jsou kamna v režimu „stand by“ na displeji se zobrazí nápis OFF spolčně s nastaveným výkonem, pokud jsou kamna v MANUÁLNÍM REŽIMU, nebo se na displeji zobrazí nápis OFF spolčně s nastavenou teplotou, pokud jsou kamna v AUTOMATICKÉM REŽIMU.

PLNĚNÍ ŠNEKA Plnění dopravního systému pelet (šneka) je nezbytné pouze v případě nových kamen (ve fázi prvního zapnutí), nebo pokud se pelety v kamnech zcela vypotřebovaly.

Pro aktivaci takového doplnění stiskněte současně tlačítka

na displeji se zobrazí nápis "RI".

Funkce plnění se ukončí automaticky po 240 sekundách nebo po

stisknutí tlačítka

Znamená fungování ventilátoru

Znamená fungování redukční elektropřevodovky nakládky pelet

Znamená, že se provádí zásah v nabídce paramctrů (pouze CAT)

Znamená aktivní čas, pokud bylo nastaveno automatické časové nastavení

Tlačítko ZAPNUTÍ/VYPNUTÍ slouží i k uložení/ukončení

Tlačitko volby: Automatický režim / Manuální režim / Nabídka nastavení

Tlačitko SNÍŽENÍ výkonu/teploty a procházení vybraného údaje zpět

Tlačítko ZVÝŠENÍ výkonu/teploty a procházení vybraného údaje vpřed

NÁVOD NA POUŽITÍ

ZAPNUTÍ

Když jsou kamna v pohotovostním režimu stand by, (poté, co zkontrolu jete, zda je hořák čistý), stiskněte tlačitko

mž se spustí proces zapnutí. Na displeji se zobrazí nápis „AC” (spuštění spalování); po absolvování několika cyklů kontroly a následném zapálení pele se na displeji zobrazí nápis „AR” (zapnutí vytápění). Tato fáze potrvá několik minut, což umožní správné dokonční zapnutí a zahřátí výměníku kamen. Po uplynutí několika minut přejdou kamna do fáze vytápění a na displeji se zobrazí nápis „PH”. Následně v provozní fázi se zobrazuje vybraný výkon v případě manuálního režimu nebo nastavená teplota v případě automatického režimu.

VYPNUTÍ

Stisknutím tlačítka isku zapnutých kamen spustí fáze vypnutí, která zahrnuje: • přerušení plnění pelet, • vypotrebování pelet na roštu, přičemž ventilátor spalin zůstane v provozu (10 minut), • chlazení těla kamen zachování ventilátoru v provozu (10 minut), • na displeji se zobrazí nápis OFF” společně s počtem minut zbývajícím do ukončení vypnutí. Během fáze vypnutí nebude možné kamna znovu zapnout. Po skončení fáze vypnutí se systém automaticky nastaví do pohotovostního režimu (na displeji se zobrazí nápis OFF společně s nastaveným výkonem, pokud jsou kamna v MANUÁLNÍM REŽIMU, nebo e na displeji zobrazí nápis OFF společně s nastavenou teplotou v případě, že kamna jsou v AUTOMATICKÉM REŽIMU).

MANUÁLNÍ REŽIM

V MANUÁLNÍM provozním režimu se nastavuje výkon, při kterém mají kamna fungovat nezávisle na teplotě prostředí, kde jsou nainstalovány.

Pro výběr MNAUÁLNÍHO provozního režimu stiskněte tlačít

a na displeji nastavte například „P2” (výkon 2).

Výkon lze zvýšit stisknutím tlačítka

nebo snížit stisknutím tlačítka

AUTOMATICKÝ REŽIM

V AUTOMATICKÉM provozním režimu se nastavuje cílová teplota, která má být dosažena v místnosti instalace kamen. Kamna samostatně upravují výkon v závislosti na rozdíle mezi požadovanou teplotou (nastavenou na displeji) a teplotou zjištěnou sondou v místnosti; po dosažení požadované teploty budou kamna fungovat na minimum a nastaví se na výkon 1. Pro výběr AUTOMATICKÉHO provozního režimu stiskněte tlačítko

a na displeji nastavte například 20 °C.

Požadovanou teplotu lze zvýšit stisknutím tlačítka

nebo snížit stisknutím tlačítka

Během fungování v AUTOMATICKÉM režimu se na displeji bude střídavě zobrazovat požadovaná teplota a výkon zvolený automaticky modulačním systémem.

FUNKCE COMFORT CLIMA

Funkce je vhodná pro případ instalace kamen do prostředí menších rozměrů nebo v přechodných obdobích, kdy fungování na minimální výkon zajištuje nadměrné topení. Tato automaticky ovládaná funkce umožňuje kamna vypnout při překročení požadované teploty prostředí. Na displeji se zobrazí nápis „CC OF” s uvedením počtu minut chybějících do vypnutí. Když teplota prostředí opět klesne pod nastavenou hodnotu, kamna se znovu automaticky zapnou. O případnou aktivaci této funkce požádejte CAT v okamžiku prvního zapnutí.

FUNKCE DÁLKOVÉHO ZAPNUTÍ (port AUX)

Pomocí vhodného kabelu při připojení volitelného příslušenství (kód 640560) lze zapnout/vypnout kamna pomocí dálkového zařízení, jako např.: telefonickou aktivací GSM, termostatem prostředí, souhlasem domácího automatického zařízení nebo zařízením s čistým kontaktem s následující logikou:: Otevřený kontakt = kamna zhasnutá Zavřený kontakt = kamna zapnutá Aktivace a deaktivace proběhne s 10sekundovou prodlevou od provedení posledního příkazu. I v případě připojení k portu dálkové aktivace bude možné kamna zapnout z ovládacího panelu; kamna se aktivují vždy podle posledního přijatého příkazu, bez ohledu na to, zda jde o zapnutí nebo vypnutí.

NASTAVENÍ VENTILACE

V případě instalace sady rozvodů vzduchu CAT zajistí aktivaci nabídky výběru režimu ventilace. Stisknutím tlačitka NASTAVIT (SET) na 2 sekundy vstoupíte do

nabídky výběru režimu ventilace, pomocí tlačítek lze nastavit následující provozní režimy:

„Fron”: pomocí tohoto nastavení se aktivuje pouze přední ventilaci kamen.

„Cana”: pomocí tohoto nastavení se aktivuje ventilace rozvodů kamen.

Příslušný program řídí fungování ventilace v závislosti na tepelném výkonu dosahovaném kamny: v případě výkonu P1 bude fungovat pouze přední ventilátor, v případě výkonů P2 a P3 společně s ventilací rozvodů.

„Fr Ca”: pomocí tohoto nastavení jsou aktivní oba ventilátory, čelní i rozyodů.

Příslušný program řídí fungování ventilace v závislosti na tepelném výkonu dosahovaném kamny.

Čelní ventilátor upravuje rychlost v závislosti na provozním výkonu kamen (jak v automatickém, tak manuálním režimu), ventilátor rozvodu se vždy aktivuje při maximální rychlosti, aby byl zajištěn efektivní průtok vzduchu do otvoru rozvodu sousední místnosti.

NÁVOD NA POUŽITÍ

NASTAVENÍ: ČAS A TÝDENNÍ NASTAVENÍ

Na 5 sekund stiskněte tlačítko NASTAVIT, vstoupíte do nabídky nastavení a na displeji se zobrazí nápis „TS”.

Stiskněte tlačítka dokud se nezobrazí „Prog” a stiskněte tlačítko NASTAVIT - SET.

Stisknutím tlačítek 🚪️ můžete vybrat následující nastavení:

- Pr OF: Aktivuje nebo deaktivuje používání časovače.

Pro aktivaci časovače stiskněte NASTAVIT a nastavte „On“ a

pomoci tlačítek 🚪️ 🚪️, na jeho deaktivaci nastavte „OFF“, potvrďte nastavení tlačítkem NASTAVIT, z programu odejděte stisknutím tlačítka ESC.

- Set: umožňuje nastavení aktuálního času a dne. pro nastavení aktuálního času na displeji vyberte značku „SET“, volbu potvrd’te stisknutím tlačítka SET a nastavte

aktuální čas. Pomocí tlačítka zvýší o 15 minut při

každém stisknutí, stisknutím tlačítka česniží čas o 1 minutu při každém stisknutí; nastavení potvrd’te stisknutím tlačítka SET, aktuální den týdne nastavte pomocí tlačítek

(např. pondělí = 1. den), nastavení potvrďte stisknutím tlačítka NASTAVIT, po skončení zadávání času/dne se na displeji zobrazí „Prog”, pro pokračování v programování pro Pr1/Pr2/Pr3 stiskněte tlačítko NASTAVIT nebo stisknutím „ESC” programování ukončete.

- Pr 1: Tento program č. 1 v tomto intervalu nastavuje čas zapnutí, čas vypnutí a dny, kdy se časový interval použije Pr 1..

Pro nastavení intervalu Pr 1, vyberte pomocí tlačítek „Pr 1“, volbu potvrďte tlačítkem NASTAVIT - SET, na displeji

se krátce zobrazí „On P1“, pomocí tlačítek 📄 na ravte čas zapnutí intervalu Pr 1, volbu potvrd’te tlačítkem NASTAVIT, na displeji se krátce zobrazí „OFF P1“, poté

pomocí tlačítek ▼️ nastavte čas vypnutí intervalu Pr 1 a volbu potvrďte tlačítkem NASTAVIT-SET.

Pokračovat lez přiřazením právě nastaveného intervalu k různým dnům týdne pomocí tlačitka NASTAVIT lze procházet dny od 1. do 7. dne, kde den 1 znamená pondělí a

den 7 znamená neděli, pomocí tlačíte se aktivuje nebo deaktivuje program Pr 1 pro den vybraný na displejí (příklad: On d1=aktivní nebo Of d1=neaktivní).

Po skončení nastavení se na displeji zobrazí „Prog”, pro pokračování v nastavení Pr 2/Pr 3 stiskněte tlačitko „Nastavit” a opakujte právě popsaný postup nebo stisknutím „ESC” programování ukončete.

- Příklad nastavení:

Pr 1 Zapnutí 07:00 / Vypnutí 09:00: červené=aktivní zelené=neaktivní

Den 1	Den 2	Den 3	Den 4	Den 5	Den 6	Den 7
Zapnuto	Zapnuto	Zapnuto	Zapnuto	Zapnuto	Vypnuto	Vypnuto

Pr 2: Umožnuje nastavení druhého časového intervalu, ve kterém bude režim nastavení postupovat dle stejných pokynů jako u programu Pr 1.

Přiklad nastavení Pr 2 Zapnutí 17:00 / Vypnutí 23:00: červené=aktivní zelené=neaktivní

Den 1	Den 2	Den 3	Den 4	Den 5	Den 6	Den 7
Zapnuto	Zapnuto	Zapnuto	Zapnuto	Zapnuto	Vypnuto	Vypnuto

Pr 3: Umožňuje nastavení třetího časového intervalu, ve kterém bude režim nastavení postupovat dle stejných pokynů jako u programu Pr 1 a Pr 2.

Příklad nastavení Pr 3 Zapnutí 9:00 / Vypnutí 22:00: červené=aktivní zelené=neaktivní

Den 1	Den 2	Den 3	Den 4	Den 5	Den 6	Den 7
Vypnuto	Vypnuto	Vypnuto	Vypnuto	Vypnuto	Zapnuto	Zapnuto

NÁVOD NA POUŽITÍ

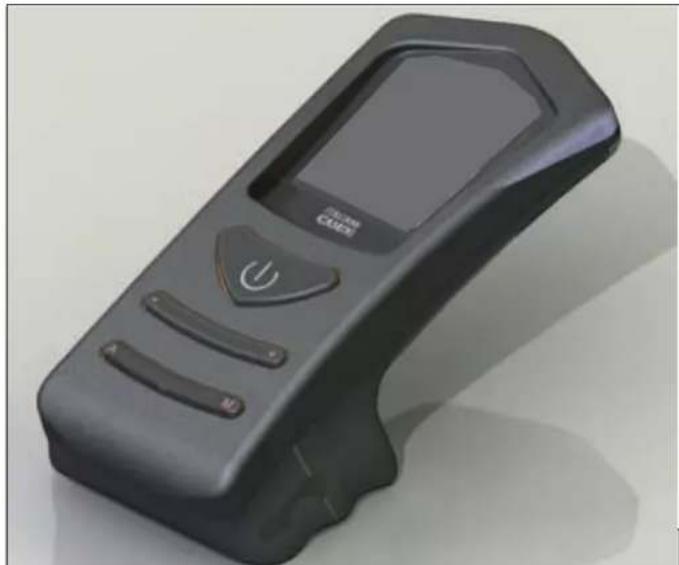

DÁLKOVÉ OVLÁDÁNÍ (volitelné příslušenství)

tlačítko zapnutí/vypnutí

• : tlačítko pro zvýšení výkonu/provozní teploty (v nabídce zvyšuje zobrazenou proměnnou)
• : tlačítko pro snížení výkonu/provozní teploty (v nabídce snižuje zobrazenou proměnnou)

A : tlačítko pro přepínání z manuálního režimu na automatický

M : tlačitko pro přepínání z automatického režimu na manuální

- Dálkové ovládání vysílá pomoci infračerveného signálu, vysílací led musí být v dohledu přijímací led kamen, aby byl zajištěn správný přenos, ve volném prostoru bez překážek dosahuje vzdálenost pokrytí 4-5 m.

- Dálkové ovládání funguje na 3 ks 1,5V alkalických baterií velikosti AAA, životnost baterií závisí na použití, nicméně potřebám průměrného uživatele vydrží sloužit po celou jednu sezónu.

- Rozsvícení podsvícení tlačítek při stisknutí jednoho z nich znamená, že dálkové ovládání prénáši signál, „pípnutí” z kamen je potvrzení prijetí.

- Dálkové ovládání je třeba vyčistit pomocí čistého hadříku bez rozstřikování čisticích prostředků nebo kapalin přímo na ně. V každém případě používejte neutrální čisticí prostředky bez agresivních látek.

- S dálkovým ovládáním zacházejte opatrně, náhodný pád může způsobit jeho porušení. - Pomocí dálkového ovládání lze dále provádět všechny operace, které lze provádět na ovládacím panelu

- Provozní teplota jc: 0-40 °C - Správná skladovací teplota jc: - 10+50 °C - Provozní vlhkost: 20-90 % RB bez kondenzace - Stupeň ochrany: IP 40 - Hmotnost dálkového ovládání s vloženými bateriemi: 160 g.

POZNÁMKA PRO CAT: infračervené dálkové ovládání identifikujete jednoduše, protože má vysílací led na konci, viz fotografii „A” výsc.

INFORMACE PRO UŽIVATELE

V souladu s § 13 zákonné vyhlášky ze dne 25. července 2005, č. 151 „prováděcí předpis směrnic 2002/95/ES, 2002/96/ES a 2003/108/ES o omczování používání nebezpcěných látek v elektrických a elektronických zařízeních, jakož i o likvidaci odpadů”. Symbol přeškrtnutého odpadkového koše na zařízení nebo jeho obalu znamená, že produkt je třeba na konci jeho životnosti zlikvidovat odděleně od ostatního odpadu. Uživatel je tedy po skončení životnosti zařízení povinen jej předat do příslušných středisek tříděného elektrického a elektronického odpadu nebo jej vrátit prodejci ve chvíli koupě nového zařízení ekvivalentního typu formou kus za kus

ÚDRŽBA

Před provedením jakékoliv údržby odpojte zařízení od elektrické napájecí sitě.

Pravidelná údržba je základem správného fungování kamen.

Případné problémy v důsledku neprovádění údržby způsobí propadnutí záruky.

DENNÍ ÚDRŽBA

Operace je třeba provádět na vypnutých, chladných kamnech odpojených od elektrické sítě.

• údržbu je třeba provést pomocí vysavače (viz volitelné příslušenství str. 20).
• Celý postup vyžaduje pouhých několik minut.

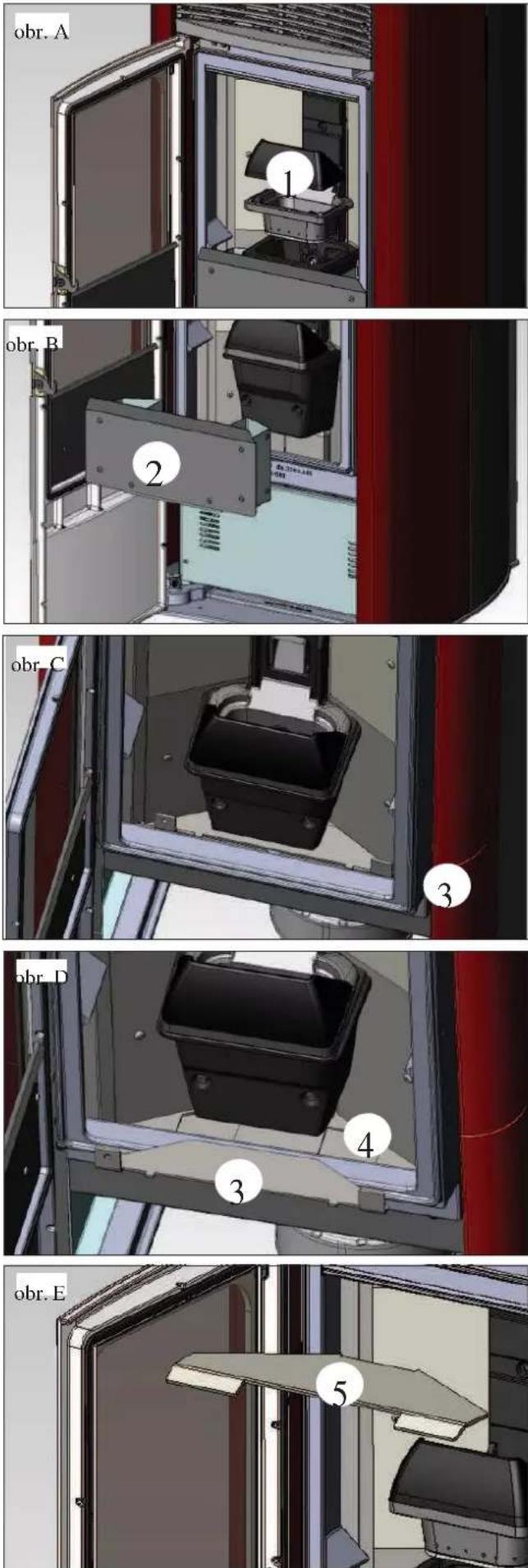

• Otevřete dvířka, vytáhněte rošt (1 - obr. A) a zbytky vysypte do zásobníku na popel (2 - obr. B).
  • ZBYTKY NEVYSYPÁVEJTE DO ZÁSOBNÍKU PELET.
• Vytáhněte a vyprázdněte zásobník na popel (2 - obr. B) do nchořlavé nádoby (popel může obsahovat dosud horké kousky a/nebo žhavé uhlíky).
• Vysajte vnitřek ohniště, spalovací desku, prostor kolem spalovacího kclímku, kam padá popel.
• Vyjměte rošt (1 - obr. A) a očistěte jej pomocí kartáče ve výbavě, odstraňte případné překážky uvízlé v otvorech.
• Vysajte prostor spalovacího kelímku, vyčistěte styčné boky kclímku a místo jeho umístění.
  • V případě potřeby vyčistěte sklo (za studena).

Nikdy nevysávejte horký popel, poškodí použitý vysavač a způsobuje riziko požáru domácnosti.

TÝDENNÍ ÚDRŽBA

• Vyjměte zásobník na popel (2 - obr. B) a vytáhněte klapku průchodu kouře (3 - obr. C-D) umístěnou pod roštem tak, že ji zvednete nahoru a vysajete dno (4 - obr. D).
• Vytáhněte lištu (5 - obr. E) a zbytky vysypte do zásobníku popela.

ÚDRŽBA

SEZÓNNÍ ÚDRŽBA (zajišťuje CAT - středisko technické pomoci)

Zahrnuje:

• celkové vnitřní i vnější čištění,
• pečlivé vyčistění horizontálních trubek výměníku za výstupní mřížkou horkého vzduchu v horní části čcla kamen,
• pečlivé vyčištění a odstranění usazenin z roštu a příslušného prostoru,

- vyprázdnění zásobníku pelet a vysátí dna,

- vyčistění odtahu kouře, mechanickou kontrola vůlí a upevnění,

- čistění kouřovodu (výměna těsnění na trubce vypouštění kouře),

- čištění spalinových cest a vertikálních trubek výměníku za klapkou uvnitř ohniště,

- čištění prostoru ventilátoru odtahu kouře, čištění tlakoměru, kontrolu termočlánku,

- čištění, kontrola a odstranění usazenin z prostoru zapalovacího odporu, případně jeho výměnu,

- čištění/kontrolu ovládacího panelu,

- zrakovou kontrolu elektrických kabelů, spojů a napájecího kabelu,

- čištění zásobníku pelet a kontrolu vůlí soustavy šneku-redukční elektropřevodovky,

- kontrolu a případnou výmčnu trubičky tlakomčru,

• výměnu těsnění dvířek,

- funkční test, nasazení šneku, zapálení, fungování po dobu 10 minut a vypnutí.

V případě velmi častého používání kamen doporučujeme čištění kouřového kanálu minimálně jednou za 3 měsíce.

POZOR!!!

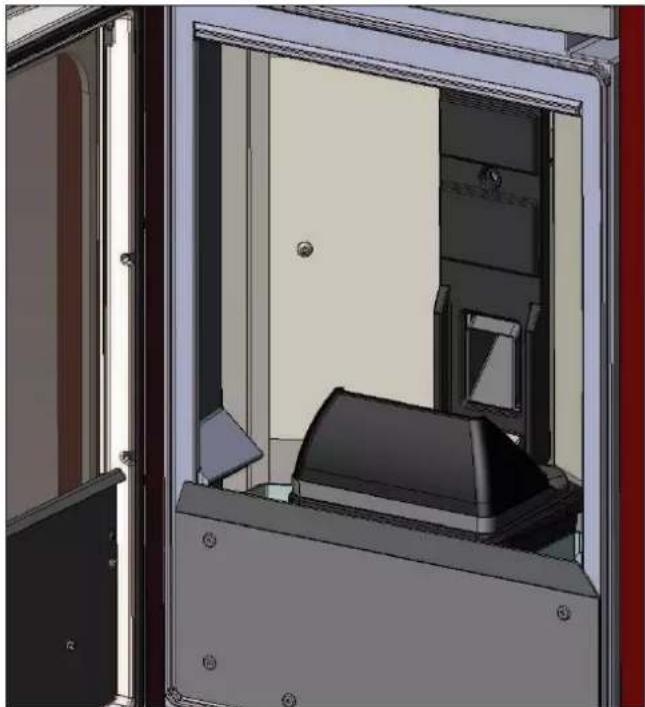

Po běžném čištění může NESPRÁVNÉ SPOJENÍ horní částí spalovacího kelímku (A) (obr. 1) s jeho dolní částí (B) (obr. 1) ohrozit fungování kamen. Takže se před zapálením kamen ujistěte, že jsou obě části horáku spojeny správně dle ukázky na (obr. 2) bez výskytu popela nebo usazenin po styčném obvodu.

Připomínáme, že používání kamen bez provedení čištění roštu může způsobit neočekávané zapálení plynu uvnitř spalovací komory a následné prasknutí skla dvířek.

POZN.

• Jsou zakázány veškeré neoprávněné změny.
• Používejte náhradní díly doporučené výrobcem.
• Použivání neoriginálních náhradních komponentů způsobí propadnutí záruky.

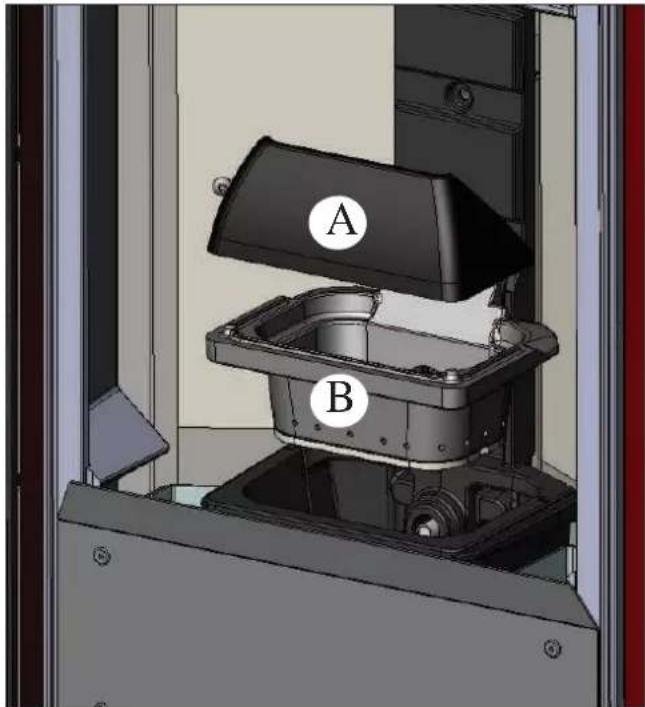

A B

obr. 1

V případě problémů se kamna automaticky vypnou provedením operace vypnutí a na displeji se zobrazí nápis týkající se důvodu vypnutí (níže viz různé signály).

Pro zablokování nikdy během fáze vypínání nevytahujte napájecí kabel.

V případě zablokování pro opakované zapnutí kamen provedte postup vypnutí (600 sekund se zvukovým potvrzením) a ____

následným stisknutím tlačít.

Kamna znovu nezapínejte, dokud neověřite příčinu bloku a dokud NEVYČISTÍTE/NEVYPRÁZDNÍTE spalovací kelímek.

SIGNALIZACE PŘÍPADNÝCH PŘÍČIN ZABLOKOVÁNÍ A POKYNY PRO ODSTRANĚNÍ:

1) Signalizace: H1) Kontrola/proud vzduchu (zasáhne, pokud snímač průtoku zjistí nedostatečný průtok spalovacího vzduchu). Problém: Zhasnutí v důsledku podtlaku ve spalovací komoře

Pokyny: Průtok může být nedostatečný, pokud jsou otevřena dvířka, pokud dvířka nedokonale těsní (např. těsnění), pokud dochází k problému se sáním vzduchu nebo odvodu kouře nebo je ucpaný rošt.

Zkontrolujte:

• zavření dvířek
• sací kanál spalovacího vzduchu (vyčistěte a dávejte přitom pozor na prvky snímače průtoku):
• vyčistěte snímač průtoku pomocí suchého vzduchu (jako u klávesnice počítače)
• poloha kamen: nesmí se opírat o stěnu
• poloha a vyčištění roštu (v intervalech dle typu pelet)
• kouřovod (vyčistěte)

- instalace (pokud není v souladu s normou a má více než 3 ohyby, odtah kouře není pravidelný) Pokud máte podezření na poruchu snímače, zkontrolujte jej za studena.

Pokud doje ke změně podmínek, například otevřením dvířek, a zobrazená hodnota se nezmění, problém představuje snímač. Výstraha na podtlak se může vyskytnout i během fáze zapálení, neboť snímač průtoku spustí sledování 90 sekund po spuštění cyklu zapálení.

2) Signalizace: H2) Porucha motoru odtahu spalin (zasáhne, pokud snímač spalin zjistí anomálii)

Problém: Vypnutí v důsledku anomálie otáček odtahu spalin

Pokyny: • Zkontrolujte funkčnost odtahu spalin (připojení snímače otáček) (CAT).
• Zkontrolujte čistotu kouřovodu.
- Zkontrolujte elektrický systém (uzemnění).
• Zkontrolujte elektronickou desku (CAT).

3) Signalizace: SF (H3) Zhasnutí plamene (termočlánek zjistí teplotu spalin nižší než je nastavená hodnota a interpretuje to jako absenci plamene)

Problém: Vypnutí v důsledku poklesu teploty spalin K výpadku plamene může dojít:

• Zkontrolujte absenci pelet v zásobníku.
• Zkontrolujte, zda príliš velké množství pelet neuhasilo plamen, zkontrolujte kvalitu pelet (CAT).
• Zkontrolujte, zda zasáhl termostat maxima (CAT).
• Zkontrolujte, zda termostat „odpojil” napájení redukční elektropřevodovky (kontrola kouřovodu atd.) (CAT)

4) Signalizace: AF (H4) Selhání zapalování (zasáhne, pokud se v maximální době 15 minut neobjeví plamen nebo pokud nebude dosaženo teploty spuštění).

Problém: Vypnutí v důsledku nesprávné teploty spalin během zapálení.

Rozlišit lze následující dva případy:

NEOBJEVIL se plamen

Pokyny: Zkontrolujte:

• polohu a čistotu roštu,
- funkčnost odporu zapalování (CAT),
- teplotu prostředí (pokud je nižší než 3 °C, je třeba použít podpalovač) a vlhkost,
- zkuste zapálení s pomocí podpalovače.
Plamen se OBJEVIL, ale po nápisu Spuštění se zobrazil nápis BLOK/NESPUŠTĚNÍ

Pokyny: Zkontrolujte: • funkčnost termočlánku (CAT),

- teplotu spuštění nastavenou v parametrech (CAT).

DOPORUČENÍ PRO PŘÍPADNÉ PORUCHY

5) Signalizace: H5 zablokování v důsledku výpadku (ncjedná se o chybu kamen)

Problém: Vypnutí v důsledku výpadku elektrické energie

Pokyny: Zkontrolujte elektrické zapojení a pokles napětí.

6) Signalizace: H6 porucha termočlánku nebo termočlánek odpojený

Problém: Vypnutí v důsledku poruchy termočlánku nebo jeho odpojení

Pokyny: • Zkontrolujte zapojení termočlánku ke kartě: zkontrolujte funkčnost během zkoušky za studena (CAT).

7) Signalizace: H7 nadměrná teplota spalin (vypnutí v důsledku nadměrné teploty spalin)

Problém: Vypnutí v důsledku překročení maximální teploty spalin

Nadměrná teplota spalin může být způsobena: typem pelet, anomálií odtahu spalin, ucpaným kouřovodem, nesprávnou instalací, „unášením” redukční elektropřevodovky, absence sání vzduchu v místnosti.

8) Signalizace: "Bat. 1"

Problém: Kamna se nevypnou, ale na displeji se zobrazí nápis.

Pokyny: • Je třeba vymčnit záložní baterii v kartě

9) Signalizace: A LC: Zasáhne, pokud se zjistí abnormální příkon redukční elektropřevodovky.

Pokyny: Zkontrolujte fungování (CAT): redukční elektropřevodovky - tlakoměru - termostatu zásobníku - elektrická zapojení a elektronickou desku

10) Signalizace: A LC: Zasáhne, pokud se zjistí abnormální a nadměrný příkon redukční elektropřevodovky.

Pokyny: Zkontrolujte fungování (CAT): redukční elektropřevodovky - elektrická zapojení a elektronickou desku

POZN. Komínové nástavce a kouřovody, k nimž jsou připojena zařízení uživatelů na pevná paliva, je třeba čistit jednou ročně (zkontrolujte, zda ve vaší zemí existuje příslušná norma).

V případě opomenutí pravidelných kontrol a čištění se zvyšuje pravděpodobnost požáru komínového nástavce.

DŮLEŽITÉ!!!

V případě, že se projeví náznak požáru v kamnech, v kouřovodu nebo komíně, postupujte následovně:

• odpojte elektrické napájení,
• proved'te zásah pomocí hasicího přístroje na oxid uhličitý CO2,
• požádcjte o zásah požárníky.

OHEŇ SE NEPOKOUŠEJTE HASIT VODOU!

Následně požádejte o kontrolu zařízení autorizované středisko technické pomoci Edilkamin a komín nechte zkontrolovat autorizovaným technikem.
