NÁVOD K OBSLUZE BT015 Elektrobock

• Jednoduchý ovládací prvek pro nastavení teploty - kolečko.
  • Volba režimu TOPENÍ/ CHLAZENÍ
• Indikace sepnutí kotle a chybových stavů červenou/modrou LED.
• Noční útlum - tlačítko rychlé volby nočního útlumu (automatický pokles o 3°C po dobu 8-mi hodin).
• Nezámrazová teplota ^3 °C.

[Non-Text]

• Napájení přijímače 230 V AC/ 50 Hz.
• Přijímač se systémem SAMOUČENÍ KÓDŮ a s pamětí E-EPROM (uchová kód i při výpadku napětí).
  • Dvou-vodičové připojení ke kotli.
• Indikační LED pro signalizaci stavů (indikace napájení, vyslání/ přijem signálu, poruchový stav, sepnuté relé).

OBOUSMĚRNÁ KOMUNIKACE

zaručuje spolehlivost prěnosu signálu a umožnuje získávat zpětné informace.

Tato řídicí jednotka má tyto řídicí funkce: TE (0/0/0/f4/0/0/0/f8)

LED FUNKCE
	správné připojení k el. síti
	sepnuté relé 1
	vysílání nebo příjem signálu
	prázdná paměť E-EPROM
	PORUCHA = (pokud do cca 6-ti hodinnepřijme žádný signál od vysílače přejde dorežimu 2 min. ZAPNUT a 8 min. VYPNUT)LED bliká nepřetržitě v intervalu 1x1s!
	BLIKAJÍ STŘÍDAVĚ = režim učení kódu
	BLIKAJÍ SOUČASNĚ = kód byl naučen
	SVÍTÍ SOUČASNĚ = režim mazání paměti

ON AUT OFF PWR A ERROR PRIJIMÁČ - RECEIVER 1 2 3 4 5

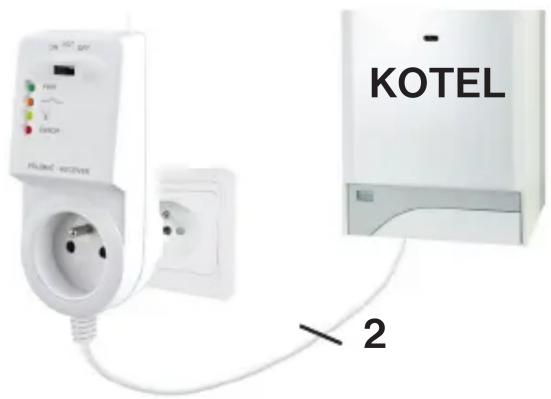

Příklad zapojení:

KOTEL 2

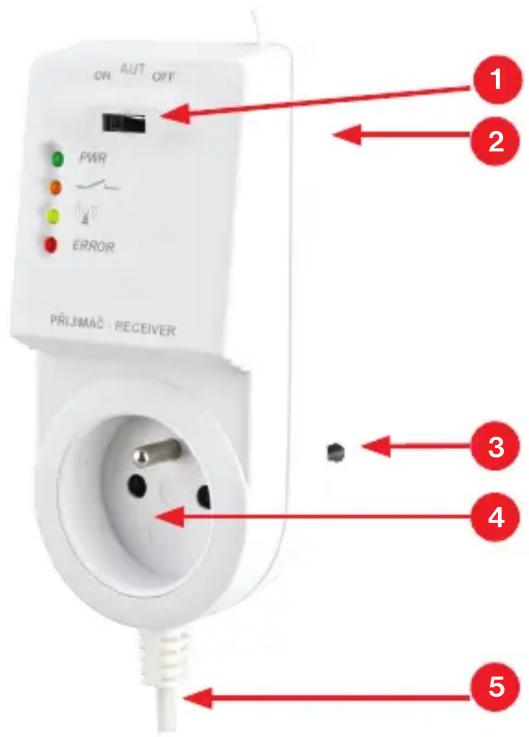

1 Přepínač funkci: AUT - spíná dle požadavku z termostatu (vysílače) ON - trvale zapnuto OFF - trvale vypnuto

2 FUNKČNÍ TLAČÍTKO: krátký stisk (cca 1.5 s): režim UČENÍ KÓDU dlouhý stisk (cca 5s): RESET (vymazání paměti)

3 Napájení 230 V AC/50 Hz

4 Průchozí zásuvka pro připojení dalšího spotřebiče

5 Výstup 2 vodiče pro kotel max. 8 A (bezpotenciální spínací kontakt)

• vypněte hlavní jistič
• zapojte přijímač ke kotli podle schématu (u kotle využijte svorky určeny pro prostorový termostat 2 vodiče!)
• připojte přijímač k elektrické síti 230 V AC/50Hz
• zapněte hlavní jistič a na přijímači se rozsvítí zelená dioda a tím je přijímač připraven k dalšímu nastavení

Přijímač instalujte (do vnitřních prostor) co nejdále od velkých kovových předmětů (min. 0.5 m) a mimo silnoproudá vedení z důvodu ovlivnění příjmu signálu! Doporučujeme, aby instalaci prováděla osoba s odpovídající elektrotechnickou kvalifi kací!

Párování

BT015 je z výroby spárován! Použijte v případě vymazání paměti přijímače - bliká červená dioda

1) Stiskněte na cca 1.5 s "FUNKČNÍ TLAČÍTKO" na přijímači, střídavě se rozblikají žlutá a červená LED, přijímač čeká na kód (tzv. režim učení).
2) Na vysílači (po vložení baterií viz str.3) stiskněte tl. 6d na cca 5 s (tlačitko držte než se rozsvítí LED na vysílači), poté dojde k vyslání signálu do přijímače a spustí se TEST.
3) Přijetí kódu do přijímače je indikováno současným zablikáním žluté a červené LED, tím je kód naučen. Po přijetí kódu dojde k několikanásobnému sepnutí výstupního relé pro ověření správné funkce BT015 (tzv. TEST).

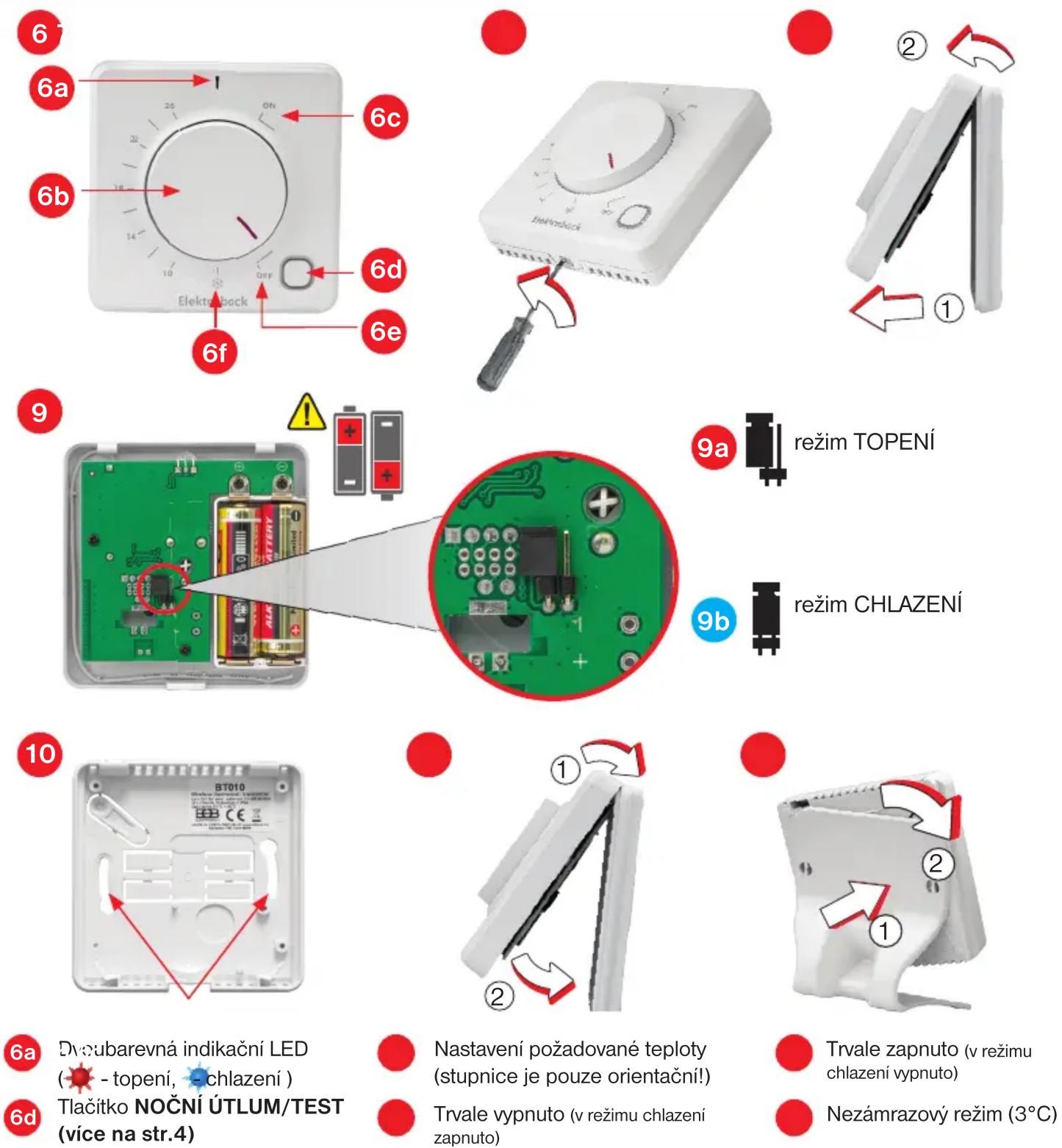

Montáž a popis vysílače

Dvoubarevná indikační LED

- topení, - chlazení )

Tlačitko NOČNÍ ÚTLUM/TEST (více na str.4)

Nastavení požadované teploty (stupnice je pouze orientační!)

Trvale vypnuto (v režimu chlazení zapnuto)

Trvale zapnuto (v režimu chlazení vypnuto)

Nezámrazový režim (3°C)

Vyvarujte se blízkosti míst jako např.: okenní parapet, televize, PC nebo přístroje s teplým popř. studeným sáláním. Používejte vždy pouze alkalické baterie 2 x 1.5 V, typ AA (nepoužívejte dobíjecí baterie a dbejte na správnou polaritu)! Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

1) Odšroubujte šroubek 7. 2) Odklopte přední kryt 8. 3) Vyjměte baterie a zvolte režim TOPENÍ/CHLAZENÍ a poté vložte baterie zpět 9. Režim TOPENÍ je nastaven z výroby - propojka rozpojena 9a. Při volbě CHLAZENÍ je nutné propojku spojit 9b. 4) Využijte otvory pro instalaci na stěnu 10 nebo pro stojánek 12. 5) Přiklopte kryt a zajistěte šroubkem 11.

Před změnou režimu je nutné vyjmout baterie! Z výroby je nastaven režim TOPENÍ. V režimu chlazení není aktivní PORUCHOVÝ REŽIM na přijímači (str.2)!

Nastavení/změna teploty:

• jednoduchým otočením kolečka nastavte požadovanou teplotu podle stupnice (+/-1°C od 8°C).
• ZAPNUTÍ kotle je indikováno LED, 1x za 8s blikne.

Noční útlum:

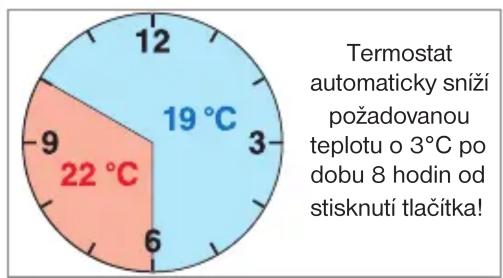

Slouží pro automatické snížení teploty o 3°C po dobu 8 hodin. Tento cyklus se automaticky opakuje každý den.

• v požadovaném čase krátce (cca1s) stiskněte tlačítko, dioda 4x blikne a tím je režim aktivní
• pokud během nočního útlumu opět krátce stisknete tlačítko, tak se změní počáteční hodina nočního režimu a počítá se nový 8mi hodinový cyklus.
• otočením kolečka, pro změnou teploty, dojde ke zrušení NOČNÍHO ÚTLUMU!

PŘÍKLAD: (* stupnice na výlisku je pouze orientační!)

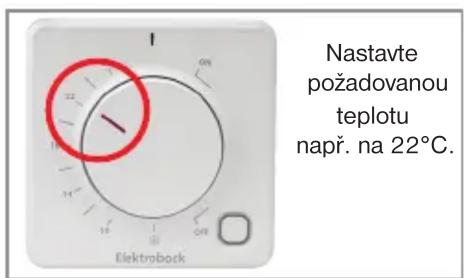

Nastavte požadovanou teplotu např. na 22°C. Elektrobock

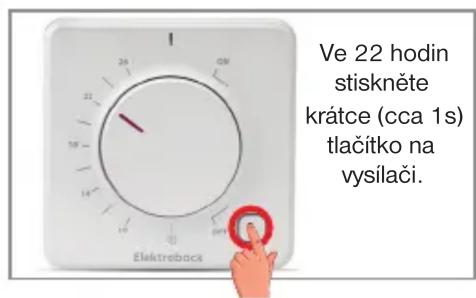

Ve 22 hodin stiskněte krátce (cca 1s) tlačitko na vysilači. Elektrebocí

Tipy

LED bliká 3 x za 8s = Indikace slabých baterií (proved'te výměnu baterií).

LED bliká 2 x za 8s = Chyba prěnosu signálu mezi vysílačem a príjímačem (proved'te kontrolu zapojení príjímače, na vysílači stiskněte dlouze (cca 5 s) tlačítko k otestování spojení (musí dojít k několikanásobnému sepnutí relé na príjímači).

V období mimo topnou sezónu doporučujeme nastavit režim OFF (trvale vypnuto) - přijímač nepřejde do PORUCHOVÉHO REŽIMU (str.2). V režimu chlazení je PORUCHOVÝ REŽIM neaktivní. Nedoporučujeme, nechávat spárovaný přijímač bez napětí, neboť v tomto případě začne termostat vysílat po určité době tzv. „hledací signál“, který způsobí rychlé vybití baterii.

Technické parametry Přijímač Vysílač
Napájení 230 V AC/50 Hz 2 x1.5 V alkal. baterie AA
Spotřeba < 1 W -
Typ komunikace obousměrná
Vf výkon < 10 mW
Frekvence 433.92 MHz
Citlivost < - 92 dBm
Dosah až 300 m (na volné ploše), 35 m (v zástavbě)
Výstup relé, max.8 A/ 250 VAC
Hystereze 0.3°C
Rozsah nastavitelných teplot		8 ~ 32°C (nezámrazová 3°C)
Nastavení teplot		po 1°C (od 8°C)
Přesnost měření		± 0.5°C
Stupeň krytí	IP20	IP20
Třída ochrany	II
Životnost baterii		až 3 roky podle typu baterie
Pracovní teplota	0°C ~ +40°C
Rozměry (DxŠxH)	130 mm x 57 mm x 78 mm	81 x 81 x 27 mm

Výrobce si vyhrazuje právo na změnu designu a specifikací bez předchozího upozornění.

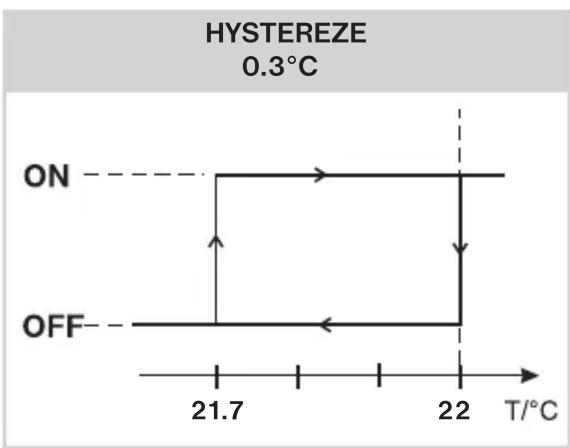

HYSTEREZE 0.3°C ON OFF 21.7 22 T/°C

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK MTF s.r.o. prohlašuje, že typ rádiového zařízení BT015 je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

8595689100414

V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.
