Typ produktu	Benzínová sekačka na trávu
Značka	Fieldmann
Model	FZR 5611-B
Typ motoru	4taktní OHV, chlazený vzduchem
Zdvihový objem	196 cm³
Jmenovitý výkon	3.5 kW (4.7 hp)
Otáčky motoru	2900 ot./min
Systém startování	Startovací lanko
Typ paliva	Bezolovnatý benzín, min. 95 oktanů
Objem palivové nádrže	1.0 L
Typ oleje	SAE30 nebo 15W-40
Objem oleje	0.6 L
Šířka sečení	560 mm
Nastavení výšky sečení	Centrální, 6 poloh, 25–75 mm
Objem sběrného koše	75 L
Funkce sečení	Sběr trávy, zadní výhoz, boční výhoz, mulčování
Materiál šasi	Ocel
Velikost kol (přední/zadní)	200 mm / 280 mm
Hmotnost	33.9 kg
Hladina hluku (Lwa)	98 dB(A)
Maximální úroveň vibrací	5.822 m/s² (K=1.5)
Maximální sklon	20°
Záruka	24 měsíců

Často kladené otázky - FZR 5611-B Fieldmann

Jaký typ oleje mám použít pro sekačku FZR 5611-B?

Použijte motorový olej SAE30 nebo 15W-40. Objem oleje je přibližně 600 ml. Před každým použitím zkontrolujte hladinu oleje a udržujte ji mezi značkami MIN a MAX na měrce.

Jak nastartovat sekačku?

Nejprve se ujistěte, že nádrž je naplněna bezolovnatým benzínem (95 oktanů) a hladina oleje je správná. Pokud je motor studený, stiskněte 2-3krát palivové primovací tlačítko. Poté přitáhněte páčku startování/brzdy k rukojeti a držte ji, pak zatáhněte za startovací lanko. Motor by měl nastartovat po 3-4 zataženích. Uvolněním páčky startování/brzdy motor zastavíte.

Co dělat, když motor nestartuje?

Zkontrolujte následující: Je nádrž prázdná? Doplňte čerstvé palivo. Je svíčka uvolněná nebo znečištěná? Utáhněte na 25-30 Nm nebo vyměňte. Je kabel zapalování odpojený? Připojte. Je vzduchový filtr znečištěný? Vyčistěte jej. Také se ujistěte, že je sytič ve správné poloze.

Jak často mám měnit motorový olej?

Olej vyměňte po prvních 5 hodinách provozu, poté každých 25 hodin. Použijte olej SAE30 nebo 15W-40. Vypusťte olej z vypouštěcí zátky pod motorem, doplňte čerstvý olej a zkontrolujte hladinu.

Mohu s touto sekačkou sekat na svazích?

Ano, ale nepoužívejte sekačku na svazích strmějších než 20°. Sekejte napříč svahem (rovnoběžně s vrstevnicemi), ne nahoru a dolů. Postupujte opatrně, abyste předešli zadření motoru.

Jak nastavit výšku sečení?

Použijte centrální páčku nastavení výšky sečení (obr. 1, bod 10). Můžete vybrat jednu ze 6 poloh v rozmezí 25 mm až 75 mm. Pro většinu trávníků je vhodná střední výška. Vyhněte se nejnižšímu nastavení, aby nedošlo k poškození trávníku.

Jak vyměnit sečecí nůž?

Zastavte motor a odpojte zapalovací svíčku. Odstraňte šroub zajišťující nůž (obr. 10). Nainstalujte nový nůž ve správné orientaci a utáhněte šroub na 40 Nm. Pro tento úkon doporučujeme kontaktovat autorizované servisní středisko.

Jaký typ paliva mám použít?

Použijte bezolovnatý benzín s oktanovým číslem alespoň 95 (Natural 95). Nepoužívejte palivo s přísadami alkoholu nebo etanolu, protože mohou poškodit palivový systém. Vždy používejte čerstvé a čisté palivo.

Jak sekačku dlouhodobě skladovat?

Vypusťte palivovou nádrž a nechte motor běžet, dokud se nezastaví, aby se vyprázdnil karburátor. Vyjměte zapalovací svíčku, nalijte malé množství oleje do válce a 2-3krát zatáhněte za startovací lanko. Vyčistěte vnější části a skladujte na suchém místě. Při skladování déle než 30 dní vždy vypusťte palivo.

Jak vypadá indikátor plného sběrného koše?

Sběrný koš má na zadní straně plastovou klapku. Když koš není plný, klapka je zvednutá. Když se zavře (spadne dolů), signalizuje, že je koš plný a je třeba jej vyprázdnit.

NÁVOD K OBSLUZE FZR 5611-B Fieldmann

Bankovní spojení: Komerční banka Praha 1, č.u. 89309011/0100, Česká spořitelna Praha 4, č.u. 2375682/0800.

CSOB Praha 1, Č.u. 8010-0116233383/0300

14. DISPOSAL

INSTRUCTIONS AND INFORMATION REGARDING THE DISPOSAL OF USED PACKAGING MATERIALS

Benzínová sekačka na trávu NÁVOD K OBSLUZE

Děkujeme vám, že jste si zakoupili tuto zahradní benzínovou rotační sekačku. Než ji začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY 24
   Důležitá bezpečnostní upozornění 24
   Obal 24
   Návod k použití 24
2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI 25
3. POPIS SEKAČKY 27
4. SESTAVENÍ/PŘÍPRAVA 27
   Vyjměte sekačku z kartonového obalu....27
5. SEŠTAVENÍ SEKAČKY 28
6. PŘED SPUŠTĚNÍM SEKAČKY 29
   Nalití oleje....29
   Doplnění paliva 29
7. OVLÁDÁNÍ A PROVOZ SEKAČKY 30
   Start sekačky....30
   Ovládání pojezdu....31
   Rozsah použití benzínové sekačky....31
   Sečení se sběrem trávy do koše....31
   Sečení se zadním výhozem 31
   Sečení s bočním odhozem 31
   Mulčování 32
   Nastavení výšky sečení 32
   Výměna žacích nožů 32
   Výměna motorového oleje 32
8. BEZPEČNOSTNÍ POKYNY 33
   Všeobecné bezpečnostní pokyny 33
   Pokyny k používání 33
9. ÚDRŽBA 34
   Péče o trávník....34
   Údržba....35
   Servis....36
   Záruka se nevztahuje 36
   Uskladnění 36
10. TECHNICKÉ ÚDAJE 37
11. INTERVAL PRAVIDELNÉ ÚDRŽBY....38
12. DETEKCE A ODSTRAŇOVÁNÍ PROBLÉMŮ 39
13. PROHLÁŠENÍ O SHODĚ 40
14. LIKVIDACE....41

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete všechny součásti výrobku.
* Stroj uchovávejte na suchém místě mimo dosah dětí.
Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

OBAL

Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.

NÁVOD K POUŽITÍ

Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Seznamte se s obslužnými prvky a správným používáním zařizení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní doklad a záruční list.

V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního střediska).

Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy.

Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.

2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI

Před uvedením do provozu si prosím pozorně přečtěte návod k obsluze.

Udržujte ostatní osoby mimo pracovní oblast.

Pozor, rotující nože! Chraňte se před nebezpečím poranění končetin.

Emise toxických plynů. Benzínovou sekačku nepoužívejte v uzavřených či neventilovaných prostorách.

Horké povrchy, hrozí nebezpečí popálenin!

Před prováděním údržby vypněte motor a odpojte zapalovací svíčku.

Nikdy nedoplňujte palivo, pokud je motor spuštěný.

Upozorňuje, že v případě nedodržení pokynů hrozí nebezpečí zranění osob, smrti nebo poškození nástroje.

Používejte ochranu sluchu. Používejte ochranu zraku. Používejte ochranu dýchacích orgánů.

Neustále udržujte odstup od pohybujících se dílů.

Pohybujte se svahem po vrstevnici, ne nahoru a dolů.

Vyhovuje všem příslušným evropským směrnicím.

Benzín je extrémně hořlavý a proto před doplňováním paliva nechte motor 2 minuty vychladnout.

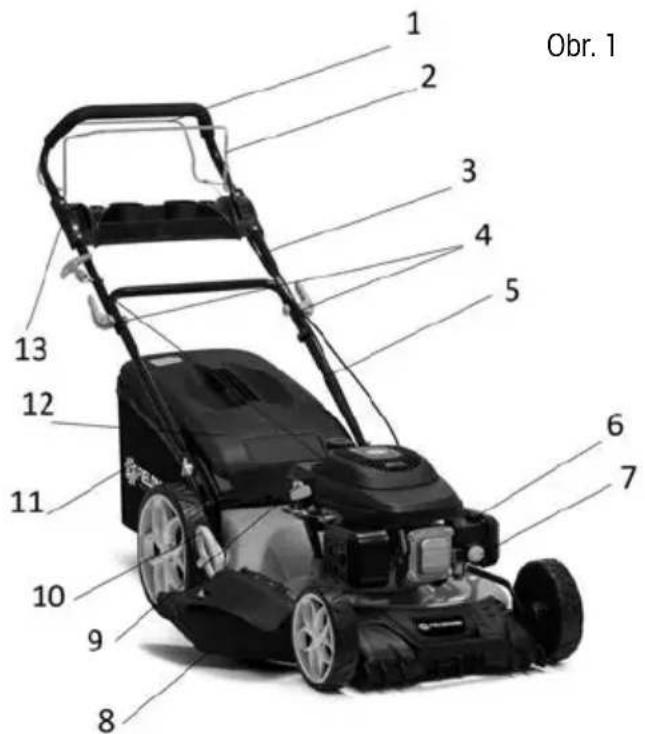

3. POPIS SEKAČKY

1. Páka pojezdu
2. Spínací / brždová páka
3. Horní díl madla
4. Rychloupínací šrouby
5. Spodní díl madla
6. Kryt vzduchového fi Itru
7. Pumpička nástřiku paliva - Primer
8. Defl ektor bočního výhozu
9. Zátka s měrkou oleje
10. Páka nastavení výšky sečení
11. Koš
12. Kryt koše
13. Panel madla

4. SESTAVENÍ/PŘÍPRAVA

Před sestavením a spuštěním benzínové sekačky si pečlivě přečtěte celý návod k obsluze a v něm uvedené pokyny.

⚠️ DŮLEŽITÁ INFORMACE: Sekačka se dodává BEZ PALIVA A OLEJE v motoru.

Vaše nová travní sekačka byla vyzkoušena ve výrobním závodě, proto se v motoru může nacházet minimální zbytkové množství oleje.

VYJMĚTE SEKAČKU Z KARTONOVÉHO OBALU

Vyjměte sekačku z kartonového obalu a zkontrolujte, zda v obalu nezůstaly volné díly.

5. SESTAVENÍ SEKAČKY

⚠️ DŮLEŽITÁ INFORMACE: Opatrně rozložte rukojeť sekačky a neskřípněte či nepoškodťe ovládací lanka sekačky.

1. SESTAVENÍ MADLA

1. Zasuňte spodní část madla (Obr 2 – bod 1) do příslušných otvorů na sekačce (viz šipka) a zajistěte šroubem a maticí.
2. Dle zvolené pozice pro instalaci spodního nastavíte výšku madla Obr. 2b

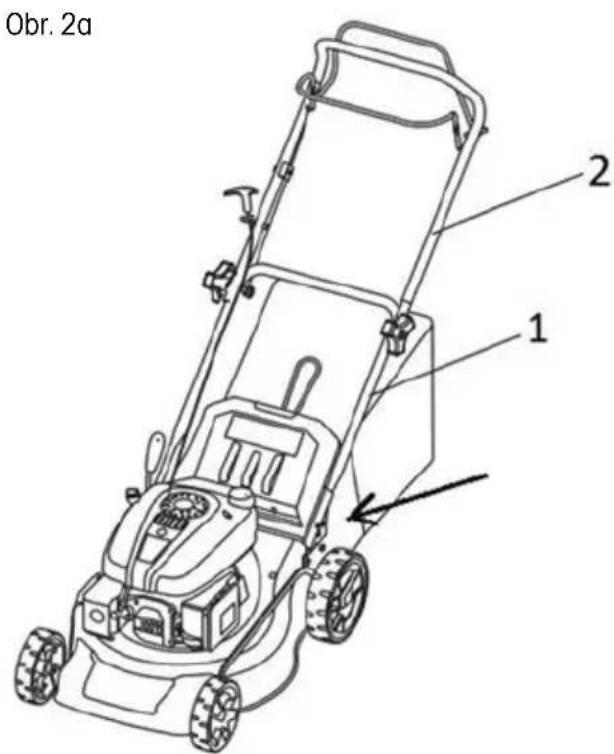

3. Připojte horní část madla (Obr 2a – bod 2) ke spodní části madla pomocí přiložených šroubů s rychloupínákem a křídlovými matkami (Obr 2c).

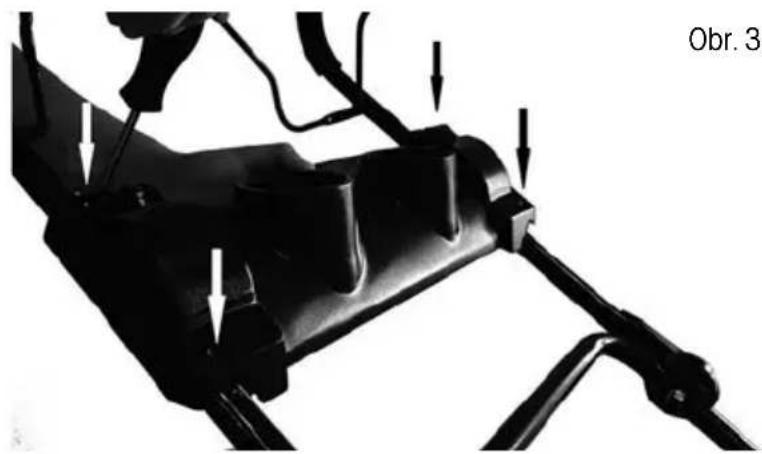

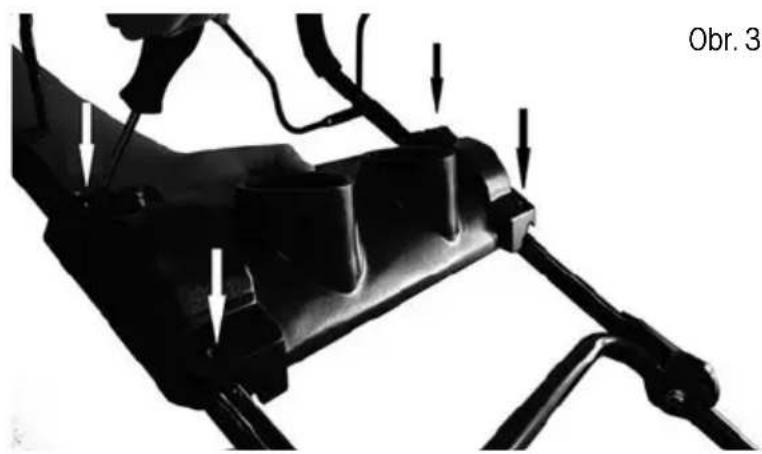

Připevněte plastový panel madla pomocí přiložených šroubů (obr 3.)

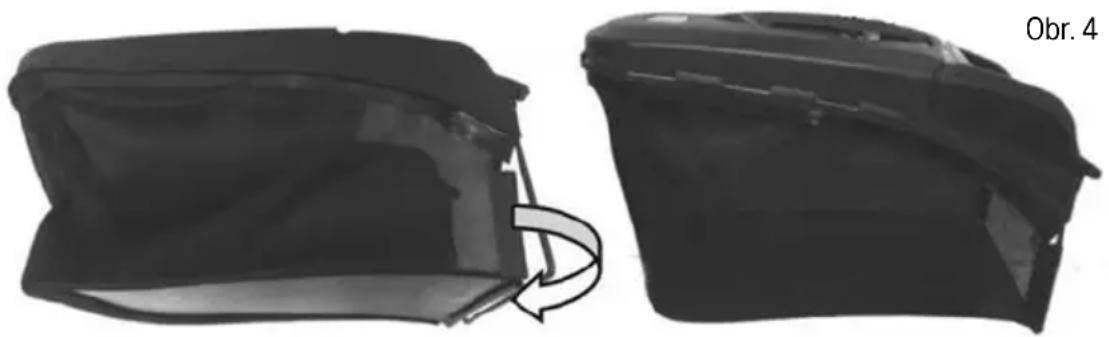

Zajistěte plastové háčky zakončení textilní části koše do ocelové konstrukce (obr 4.)

⚠️ DŮLEŽITÉ UPOZORNĚNÍ: Koš je vybaven ukazatelem zaplnění. Jedná se o plastovou klapku v zadní části koše. Není-li koš zaplněn, klapka je přizvednutá. Při jejím zavření je nutné koš vysypat.

6. PŘED SPUŠTĚNÍM SEKAČKY

NALITÍ OLEJE

Sekačka se dodává bez motorového oleje. Před prvním startem nalijte motorový olej SAE30 nebo 15W-40 (cca 600 ml) dle následujících pokynů.

1. Při nalévání oleje postavte sekačku na rovnou plochu.

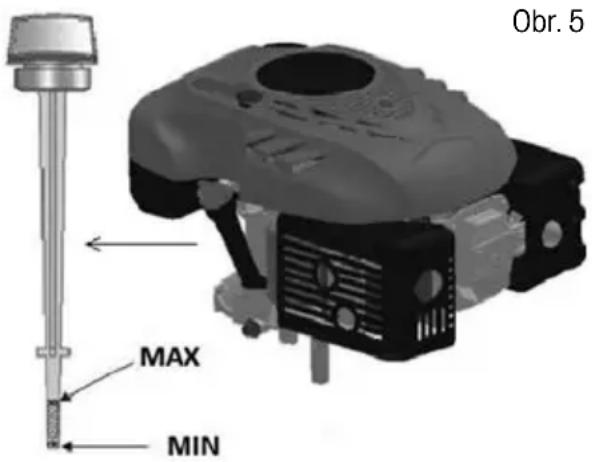

2. Vyjměte zátku s měrkou oleje z otvoru pro dolévání oleje (Obr 5).
3. Po doplnění oleje měrku umístěte zpět do otvoru a dotáhněte ji.

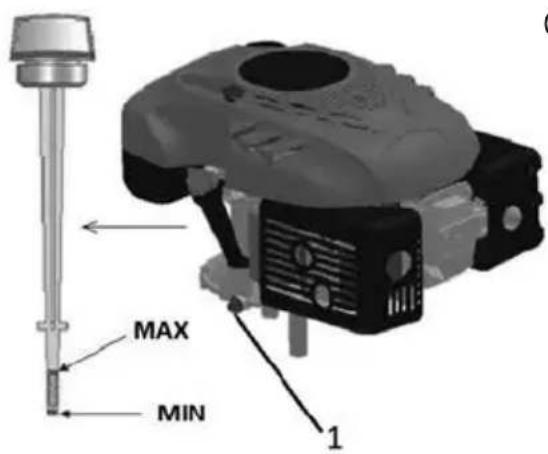

4. Hladina oleje se musí pohybovat mezi horní (MAX) a dolní (MIN) mezí (Obr 5).

⚠ Upozornění! NEPŘEPLŇTE zásobník oleje, jinak z výfuku po nastartování sekačky vyjde velké množství kouře.
⚠️ DŮLEŽITÁ INFORMACE: Hladinu oleje kontrolujte před každým použitím sekačky. V případě potřeby olej doplňte. Olej doplňte po rysku MAX na měrce oleje.
⚠️ DŮLEŽITÁ INFORMACE: Olej vyměňte po prvních 5 hodinách provozu a následně po každých 25 provozních hodinách

DOPLNĚNÍ PALIVA

Vhodné palivo pro tento typ motoru je NATURAL 95

Po odšroubování víčka palivové nádrže doplňte palivo, palivo dolijte až po hrdlo palivové nádrže, ale nádrž nepřeplňte.

Vždy doplňujte čerstvý, čistý a schválený bezolovnatý benzín s oktanovým číslem min 95.

⚠ Upozornění! V případě, že při dolévání oleje či paliva sekačku potřísníte, ihned ji ořete. Palivo neskladujte, nedoplňujte ani s ním nemanipulujte v blízkosti otevřeného ohně

Upozornění! Paliva smíchaná s alkoholem či paliva s příměsí etanolu či metanu na sebe mohou vázat vlhkost, což může během skladování vést k separaci a tvorbě kyselin. Během skladování pak mohou výpary kyselin poškodit palivový systém motoru sekačky. Tyto paliva nesmějí být v sekačce používána.

⚠️ DŮLEŽITÁ INFORMACE: Pokud nebudete sekačku používat déle než 30 dní, vypusťte palivovou nádrž, nastartujte motor a nechejte jej běžet, dokud nedojde k vyprázdnění palivového potrubí a karburátoru (motor sám zhasne). Tento postup zabrání budoucím potřížím s motorem. Před opětovným použitím do nádrže dolijte čerstvé palivo.

7. OVLÁDÁNÍ A PROVOZ SEKAČKY

START SEKAČKY

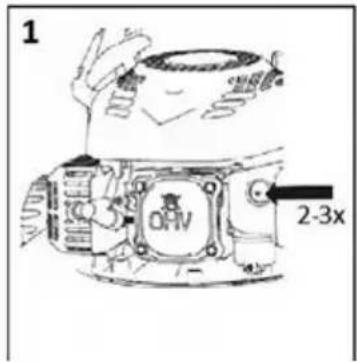

1. Není-li motor zahřátý 2-3 stiskněte pumpičku nástřiku paliva (Obr 6 – bod 1).

Je – li motor zahřátý, již není třeba používat pumpičky nástřiku paliva.

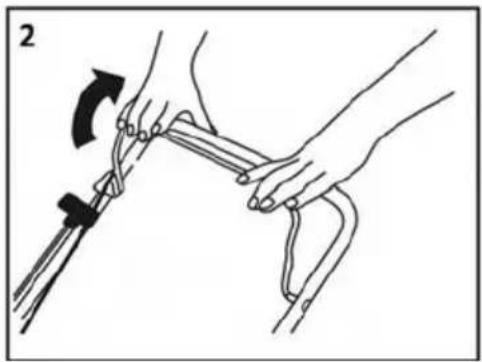

1. Přitáhněte spínací/brzdovou páku k madlu a držte ji (Obr 6 – bod 2), poté zatáhněte za startovací lanko (Obr 6 – bod 3). Motor by měl nejpozději po 3-4 zataženích naskočit.

2. Motor vypnete úvolněním spínací/brzdové páky.

Obr. 6

⚠ Upozornění! Po prvním nastartování motoru může dojít k mírnému výskytu kouře z důvodu vypalování ochranných vrstev v motoru. Jedná se o zcela běžnou situaci, která nepředstavuje žádný problém.

OVLÁDÁNÍ POJEZDU

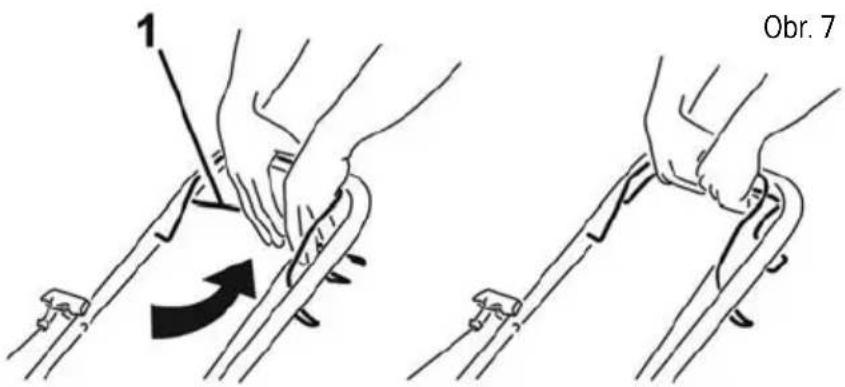

Pojezd se ovládá pomocí páky pojezdu (Obr 7 – bod 1) Po přitáhnutí páky k madlu se sekačka rozjede. Pro zastavení páku opět uvolněte. Tato sekačka má jednu, konstantní rychlost.

ROZSAH POUŽITÍ BENZÍNOVÉ SEKAČKY

Sečení se sběrem posečené trávy do travního koše

Sečení se zadním výhozem posečené trávy

Sečení s bočním odhozem

Mulčování - sečení s volným ukládáním posečené trávy na trávník

⚠ Upozornění! Nepoužívejte sekačku na svazích s větším sklonem než 20°, hrozí zadření motoru!

SEČENÍ SE SBĚREM TRÁVY DO KOŠE

S nasazeným sběrným košem proudí posečená tráva do koše.

Upozornění! Při špatném sběru posekané trávy zvyšte výšku sečení a zkontrolujte zda není trávník vlhký.

SEČENÍ SE ZADNÍM VÝHOZEM

Bez nasazeného sběrného koše slouží kryt koše jako tzv. defl ektor, který usměrňuje pohyb posečené trávy směrem k zemi. Za sekačkou tak vzniká řádek posečené trávy.

SEČENÍ S BOČNÍM ODHOZEM

Upozornění! Boční defl ektor instalujte a odnímejte výhradně při vypnutém motoru.

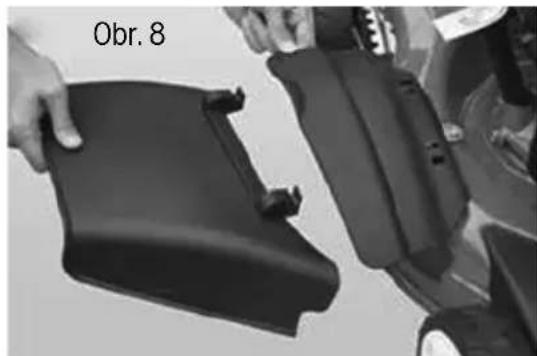

Rukou zvednete kryt bočního odhozu a nasad'te boční defl ektor (obr 8). Pro sečení s bočním odhozem je nutné instalovat do odhozového tunelu mulčovací záslepku.

⚠ Upozornění! Mulčovací záslepku instalujte a odnímejte výhradně při vypnutém motoru.

⚠ Upozornění! Při mulčování používejte výhradně originální mulčovací příslušenství.

1. Sejměte koš a rukou přidržte plastový kryt koše (Obr 9 – bod 1).

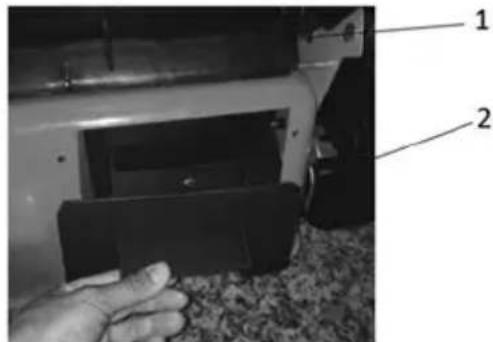

2. Nasad'te mulčovací záslepku do výhozového tunelu (Obr 9 – bod 2) a ujistěte se, že usazena opravdu pevně.

⚠️ DŮLEŽITÁ INFORMACE: Nemulčujte přerostlou trávu najednou, zabráníte tím přetížení mechanismu sekačky a motoru.

NASTAVENÍ VÝŠKY SEČENÍ

Výšku sečení nastavíte centrálně pomocí páky centrálního nastavení výšky sečení (Obr 1 – bod 10) Volit můžete v rozsahu 25 - 75 mm. Pro sečení většiny trávníků je nejvhodnější střední výška sečení. Při nastavení nejnižší výšky může dojít k poškození trávníku.

Upozornění! Pro dosažení maximální efektivity trávu zkracujte vždy pouze o 1/3 její délky. Přerostlou trávu sekejte postupně a po každém sečení snižte nastavení výšky o jeden stupeň. Chcete-li zachovat kvalitní trávník, nepoužívejte nastavení na nejnižší výšku sečení.

Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko

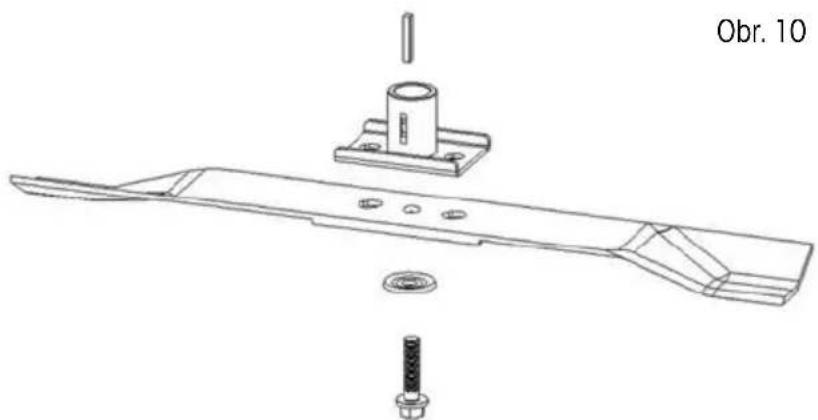

Chcete-li vyměnit žací nůž, demontujte šroub (Obr 10). Provedte montáž podle uvedeného obrázku. Dotáhněte šroub. Utahovací moment činí 40 Nm. Při výměně nože současně vyměňte upínací šroub nože.

Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko.

Vypouštěcí zátka se nachází pod motorem (Obr 11 – bod 1). Umístěte pod motor vhodnou nádobu na zachycení použitého oleje a sejměte zátku. Nakloňte sekačku tak, aby mohl vytéci všechen olej ze zásobníku.

Po vypuštění oleje umístěte zátku zpět do otvoru, ujistěte se, že je zátka umístěna řádně na svém místě, a ořete případné kapky rozlitého oleje.

Doplňte do zásobníku olej typu SAE30 nebo 15W-40. Po vložení měrky oleje do otvoru a jejím utažením by měla být hladina oleje mezi ryskami Min a Max (Obr 11). Nepřeplňte zásobník oleje.

Spustte motor a nechte jej krátce běžet. Zastavte motor, počkejte 1 minutu a přeměřte hladinu oleje v zásobníku. V prípadě potřeby doplňte olej na požadovanou úroveň.

Tento výrobek slouží výlučně k sečení trávy. Nepoužívejte jej k jiným účelům, než pro který je určen. V opačném případě hrozí jeho poškození či úraz.
Nikdy nedovolte dětem ani osobám neznalým tohoto návodu k použití se zařizením pracovat.
* Osoba, která obsluhuje sekačku, zodpovídá za bezpečnost osob v pracovním prostoru. Sekačku nikdy nepoužívejte v těsné blízkosti ostatních osob, dětí nebo volně pobíhajícího zvířectva.
Před zahájením sečení zkontrolujte terén, na němž má být sekačka použita, a odstraňte z ní kameny, dráty, klacky, střepy, kosti a ostatní cizí tělesa, která by mohla být zachycena nebo vymrštěna a způsobit zranění.

POKYNY K POUŽÍVÁNÍ

Všechny matky, svorníky a šrouby musí být rádně dotaženy tak, aby zařízení bylo v bezpečném a provozuschopném stavu.
* Sekačku nikdy nepoužívejte bez sběrného koše nebo ochranného krytu.
Sekačku nikdy nepoužívejte s uvolněnými čepelemi nože. Vždy se předem ujistěte, že jsou příslušné šrouby dobře utažené. Ztupené čepele musejí být nabroušeny, a to rovnoměrně.

Nože spoškozenými čepelemi je potřeba vyměnit.

Při práci se sekačkou používejte kalhoty s dlouhými nohavicemi a pevnou obuv.
Sekačku nikdy nestartujte v uzavřených anebo špatně větraných prostorách, kde se mohou hromadit výpary. Emise vycházející z motoru obsahují oxid uhelnatý, který je životu nebezpečný.
Pracujte pouze pri dostatečném osvětlení (za denního světla nebo pri dostatečném umělém osvětlení).
* Sekačku nepoužívejte za deště nebo je-li tráva mokrá.
Zvlášte opatrně postupujte pri sekání ve zvyšeném terénu (svah). Vždy sekejte napříč svahem, paralelně k vrstevnici, a nikoliv shora/zdola kolmo na ni.
* Sekačku zásadně nenechávejte běžet bez obsluhy, pokud sekačku opustíte, vypněte motor.
Při startování nikdy nenadzdvihujte zadní část sekačky a nikdy nepřibližujte končetiny k podvozku či do otvoru pro zadní výhoz trávy, pokud je motor zapnutý.
Nikdy neměňte nastavení rychlosti motoru.

U sekaček s pojezdem, uvolněte pojezd před spuštěním motoru.
* Sekačku nikdy nepřemisťujte se spuštěným motorem.
Zastavte motor a odpojte zapalovací svíčku v následujících případech:

• před prováděním jakékoliv činnosti pod krytem sečení či otvorem pro zadní výhoz trávy.
• před prováděním údržby, opravy či kontroly stroje.
• před přenášením, zvedáním či přemisťováním sekačky.
• ponecháváte-li sekačku bez dozoru anebo se chystáte upravit nastavení výšky sečení.
• před demontáží a vyprazdňováním sběrného vaku.
• dojde-li ke kolizi s cizím předmětem, zastavte motor a sekačku pečlivě prohlédněte, abyste vyloučili možnost poškození. V případě poškození, dopravte sekačku do specializovaného servisu za účelem opravy.

⚠️ POZOR: Po vypnutí motoru se žací nůž několik sekund i nadále točí.

• v případě abnormálních vibrací sekačky (okamžitě zjistěte a zajistěte odstranění přičiny vibrace).
• Za účelem zajistění bezpečného provozu pravidelně kontrolujte řádné utažení čepů, šroubů a matic na sekačce.

⚠️ POZOR: PALIVO JE VYSOCE HOŘLAVÁ KAPALINA.

* Palivo uchovávejte v nádobě k tomu určené.
* Palivo doplňujte pouze na otevřeném či dobře větraném prostranství. Při manipulaci s palivem nekuřte, ani nepoužívejte mobilní telefon.
Palivo doplňujte pouze za předpokladu, že je motor vypnutý. Nikdy neotvírejte palivovou nádrž a palivo nedoplňujte, je-li motor horký anebo v chodu.
Pokud dojde k rozliti benzínu, motor nestartujte. Odstraňte sekačku z místa, kde bylo palivo rozlito, a vyvarujte se možného vznícení. V práci pokračujte až po odpaření rozlitého paliva a rozptýlení palivových výparů;
Po doplnění paliva dobře utáhněte kryt palivové nádrže i víko kanystru s palivem.

⚠️ POZOR: Před prováděním údržby nebo opravy zastavte motor a odpojte zapalovací svíčku.

9. ÚDRŽBA

PÉČE O TRÁVNÍK

Dle druhu trávnaté plochy je zapotřebí použít různé způsoby péče;
Proto po každé si přečtěte pokyny uvedené v baleních osiv, týkající se výšky sečení vzhledem k podmínkám růstu v dané oblasti.
Je třeba mít stále na paměti, že větší část trávy je složena ze stébla a jednoho nebo více listů.

Při úplném odseknutí listů dojde k poškození trávníku a obnovení růstu bude mnohem obtížnější.

* Všeobecně platí následující pokyny:

• příliš nízké sečení způsobuje narušení kořenů a následně „skvrnitým“ vzhledem;
• v létě musí být sečení vyšší, aby se zabránilo vysychání půdy;
  – sečení mokré trávy může způsobit snížení účinnosti nože následkem zachytávání trávy na noži a vytrhávání travnatého porostu;

- v případě mimořádně vysoké trávy je vhodné provést první sečení s maximální dovolenou výškou stroje a poté provést druhé sečení až po dvou nebo třech dnech.

* Trávník bude mít lepší vzhled pravidelným a celoplošným posekem stejné výšky a dodržováním střídání dvou směrů.

ÚDRŽBA

⚠ Upozornění! Sekačku vždy naklánějte pouze na stranu madla (zadní část sekačky).

Všechny matky, svorníky a šrouby musí být řádně dotaženy tak, aby zařízení bylo v bezpečném a provozuschopném stavu. Pravidelná údržba je základním předpokladem pro zajištění bezpečnosti uživatele, zachování provozuschopnosti a vysokého výkonu sekačky.
Zařízení s benzínem v nádrži nikdy neuskladňujte uvnitř budovy, kde by se výpary mohly dostat do dosahu otevřeného ohně, jiskry nebo zdroje vysoké teploty
* Před uskladněním v jakémkoliv uzavřeném prostoru nechte motor vychladnout.
Z důvodu snížení rizika požáru zajistěte, aby sekačka a obzvláště motor, tlumič výfuku, baterie a také místo uložení náhradního benzínu byly zbaveny zbytků trávy, listí anebo nadměrného množství maziva.
Kontrolujte pravidelně stav defl ektoru a sběrného koše; v případě poškození je vyměňte.
* Vypouštění paliva provádějte v dobře větraném prostoru při vychladlém motoru.
Při snímání či instalaci žacího nože používejte silné pracovní rukavice.
Po každém nabroušení čepele žacího nože je nutné překontrolovat jeho vyvážení.

⚠️ POZOR: Před prováděním údržby nebo opravy zastavte motor a odpojte zapalovací svíčku.

* Pravidelně sekačku kontrolujte a zajistěte, aby byly všechny nánosy trávy ve spodní části podvozku odstraňovány.
* Pravidelně mazejte osu podvozku a ložiska vhodným mazivem.
Kontrolujte pravidelně stav nožů, protože mají podstatný vliv na výkon sekačky. Nože by měly být vždy ostré a vyvážené.
V pravidelných intervalech kontrolujte dotažení všech šroubů a matic. Opotřebované nebo špatně dotažené matice a šrouby mohou způsobit vážná poškození motoru nebo rámu.
Pokud nůž prudce zasáhne překážku, sekačku zastavte a odvezte ji do autorizovaného servisu.
NÚŽ: nůž je vyroben z lisované oceli. Abyste docílili co nejlepšího sečení, pravidelně nůž bruste, přibližně po každých 25 hodinách provozu. Ujistěte se, že je nůž vždy správně vyvážený. Za tímtoúčelem vložte do středového otvoru nože železnou osičku (o průměru 2-3 mm). Je-li nůž správně vyvážen, osa se udrží v horizontální poloze.
Pokud se nůž neudrží v horizontální poloze, vyměňte jej.
Při demontáži nože odšroubujte šroub, zkontrolujte nosnou část nože. Pokud jsou části opotřebené nebo poškozené, vyměňte je.

⚠ POZOR: Používejte pouze originální náhradní díly. Nekvalitní náhradní díly mohou způsobit vážná poškození sekačky a ohrozit vaši bezpečnost.

SERVIS

V případě, že po zakoupení výrobku zjistíte jakoukoli závadu, kontaktujte servisní oddělení. Při použití výrobku se říd’te pokvny uvedenými v přiloženém návodu k použití.
* Na reklamaci nebude brán zřetel, pokud jste výrobek pozměnili či jste se neřídili pokyny uvedenými v návodu k použití.

ZÁRUKA SE NEVZTAHUJE

* Na přirozené opotřebení funkční částí stroje v důsledku jeho používání.
Na servisní zásahy související se standardní údržbou stroje (např. čištění, mazání, seřízení apod.) Na závady způsobené vnějšími vlivy (např. klimatickými podmínkami, prašností, nevhodným použitím apod.)
Na mechanická poškození v důsledku pádu stroje, nárazu, úderu do něj apod.
Na škody vzniklé neodborným zacházením, přetížením, použitím nesprávných dílů, nevhodných nástrojů apod.
U reklamovaných výrobků, které nebyly řádně zabezpečeny proti mechanickému poškození při přepravě nese riziko případné škody výhradně majitel.

USKLADNĚNÍ

Pokud stroj delší dobu nepoužíváte, přístroj uskladněte dle následujících pokynů. Prodloužíte tak životnost stroje.
* Kompletně vyliite palivo z palivové nádrže a karburátoru.
* Vyšroubujte zapalovací svíčku a nalijte do otvoru malé množství motorového oleje. Jemně potáhněte 2 ož 3krát startér
Čistým hadrem vvčistěte vněiší plochy. Stroi uskladněte na čistém a suchém místě.

1. TECHNICKÉ ÚDAJE

Motor XP200
Typ motoru OHV, vzduchem chlazený, 4 taktní
Nominální výkon 3,5 kW
Otáčky motoru 2900 ot./min
Zdvihový objem 196 cm	3
Startování Tahem
Objem palivové nádrže 1,0 litru
Doporučené palivo Benzín- bezolovnatý, min 95 oktanů
Objem olejové nádrže 0,6 l
Doporučený olej SAE30, 15W-40
Nastavení výšky sečení	Centrálně, 6 pozic
Nastavitelný rozsah výšky sečení	25-75 mm
Záběr sečení	560 mm
Velikost kol Přední 200 mm, zadní 280 mm
Kapacita sběrného koše	75 l
Šasi	ocel
Deklarovaná úroveň hluku	98 dB(A)
Maximální úroveň vibrací	5,822 m/s (K=1,5)
Hmotnost	33,9 kg

Změna textu a technických parametrů vyhrazena.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

11. INTERVAL PRAVIDELNÉ ÚDRŽBY

Interval pravidelné údržby, provádějte vždy v měsíční nebo hodinovém intervalu, dle toho co nastane dříve		Před každým použitím	U nového stroje po 5 hodinách provozu	Každých 6 měsíců nebo po 25h provozu	Každý rok
Očištění stroje, dotažení spojovacích šroubů		X
Motorový olej	Kontrola hladiny X
	Výměna		X		X
Vzduchový fi ltr	Kontrola X
	Čištění			X
	Výměna				X
Svíčka	Kontrola&čištění X
	Výměna				X
Kontrola mechanismu pojezdu	Kontrola X(*)
Volnoběh Kontrola&seřízení X(*)
Vůle ventilů Kontrola&seřízení X(*)
Spalovací komora	Čištění				X(*)
Palivové potrubí	Kontrola&čištění				X(*)
Celková preventivní kontrola					X(*)

* tuto údržbu svěřte autorizovanému servisu

⚠ Upozornění! V případě používání sekačky v náročných podmínkách nebo prašném prostředí, provádějte výmeněu oleje a čištění vzduchováho fi ltu v častějších intervalech.

1. DETEKCE A ODSTRAŇOVÁNÍ PROBLÉMŮ

Problém Pravdě	podobná příčina Opatření
Motor nelze nastarovat	Klapka sytiče v nesprávné poloze Přesuňte půku sytiče do správné polohy
	Palivová nádrž je prázdná Naplňte nádrž palivem
	Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr
	Uvolněná zapalovací svíčka Utáhněte zapalovací svíčku na 25-30 Nm
	Zapalovací kabel je uvolněný nebo odpojen od zapalovací svíčky	Namontujte zapalovací kabel na zapalovací svíčku
	Nesprávná mezera mezi elektrodami svíčky	Namontujte novou zapalovací svíčku se správnou mezerou mezi elektrodami
	Vadný zapalovací modul Kontaktujte servis
Motor se obtížně startuje nebo ztrácí výkon	Nečistota, voda nebo staré palivo v nádrži	Vypusťte palivo a vyčistěte nádrž.Naplňte nádrž čerstvým čistým palivem
	Ucpaný vzduchový průduch ve víčkupalivové nádrže	Vyčistěte nebo vyměňte víčko palivové nádrže
	Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr
	Nečistota, voda nebo staré palivo v nádrži	Vypusťte palivo a vyčistěte nádrž.Naplňte nádrž čerstvým čistým palivem
	Ucpaný vzduchový průduch ve víčkupalivové nádrže	Vyčistěte nebo vymřeňte víčko palivové nádrže
	Vzduchový fi ltr je znečištěný Vyčistěte zduchový fi ltr
Motor běží nepravidelně	Vadná zapalovací svíčka	Namontujte novou zapalovací svíčku se správnou mezerou mezi elektrodami
	Nesprávná mezera mezi elektrodami	Nastavte mezeru mezi elektrodami na 0,7 až 0,8 mm
	Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr
Motor běží na volnoběh špatně	Vzduchový fi ltr je znečištěný Vyčistěte vzduchový fi ltr
	Vzduchové mezery v krytu motoru jsou ucpané	Odstraňte nečistoty z mezer
	Chladicí žebra a průchody vzduchu pod ventilátorem motoru jsou ucpané	Odstraňte nečistoty z chladicích žebera průchodů vzduchu
Motor se zastavuje při vysokých otáčkách	Příliš malá mezera mezi elektrodami na zapalovací svíčce	Nastavte mezeru 0,7 až 0,8 mm
Motor se přehřívá	Omezený průtok vzduchu	Odstraňte veškeré nečistoty z mezer nakrytu motoru, krytu ventilátoru a z průchodů vzduchu
	Nevhodná zapalovací svíčka	Namontujte novou zapalovací svíčku sesprávnou mezerou mezi elektrodami
Sekačka silně vibruje	Řezací jednotka je uvolněná Utáhněte žací nůž
	Řezací jednotka není vyvážená Je potřeba vyvážit žací nůž
	Ohnutá kliková hřídel Kontaktujte servis

FAST®

FAST ČR, a.s.

Černokostelecká 1621, 251 01 Řičany, Czech Republic

tel: [phone], fax: [phone]

PROHLÁŠENÍ O SHODĚ

Produkt/ značka: Benzinová sekačka/ FIELDMANN

Typ/ model: FZR 5611-B

Motor: 196 cm ^3 ; 3,5kW/2900 min ^-1

Šířka sečení: 560mm

Naměřená hladina akustického výkonu: L_PA = 78dB(A)

Garantovaná hladina akustického výkonu: L_WA = 98dB(A)

Výrobce: FAST ČR, a.s.

Černokostelecká 2111, 100 00 Praha 10, Czech Republic

VAT no: CZ26726548

Výrobek je ve shodě s níže uvedenými směrnicemi a nařízeními:

Jméno: Ing. Zdeněk Pech

Datum vydání: 20. 8. 2019

Podpis:

FAST

FAST CR. a.s.

Černokostelecka 1621, 251 01 Řičany

IČO: 26726548 tel.: [phone]

DIĆ: CZ2672654B fax: [phone]

100-26 726548, nio-07-26 726548

Bankovní spojení: Komerční banka Praha 1, č.u. 89309011/0100, Česká spořitelna Praha 4, č.u. 2375682/0800;

CSOB Praha 1, Č.u. 8010-0116233383/0300

14. LIKVIDACE

POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů.

Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických specifi kací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Návod k použití v originálním jazyce.

Benzínová kosačka na trávu NÁVOD NA OBSLUHU

Poznámka: Ak odovzdávate stroj d'alším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy.

Pred uvedením do prevádzky si, prosím, pozorne prečítajte návod na obsluhu.

Horúce povrchy, hrozí nebezpečenstvo popálenín!

Pred vykonávaním údržby vypnite motor a odpojte zapal'ovaciu sviečku.

Nikdy nedoplňujte palivo, ak je motor spustený.

Používajte ochranu sluchu. Používajte ochranu zraku. Používajte ochranu dýchacích orgánov.

1. Páka pojazdu
2. Spínacia/brzdová páka
3. Horný diel držadla
4. Rýchloupínacie skrutky
5. Spodný diel držadla
6. Kryt vzduchového fi Itra
7. Pumpička nástreku paliva – Primer
8. Defl ektor bočného vyhadzovania
9. Zátka s mierkou oleja
10. Páka nastavenia výšky kosenia
11. Kôš
12. Kryt koša
13. Panel držadla

4. ZOSTAVENIE/PRÍPRAVA

Pred zostavením a spustením benzínovej kosačky si pozorne prečítajte celý návod na obsluhu a v čom uvedené pokyny.

⚠️ DÔLEŽITÁ INFORMÁCIA: Kosačka sa dodáva BEZ PALIVA A OLEJA v motore.

⚠️ DÔLEŽITÁ INFORMÁCIA: Opatrne rozložte rukováť kosačky a nepriškripte či nepoškod’te ovládacie lanká kosačky.

1. ZOSTAVENIE DRŽADLA

Pripevnite plastový panel držadla pomocou priložených skrutiek (obr. 3.)

Po odskrutkovaní viečka palivovej nádrže doplňte palivo, palivo dolejte až po hrdlo palivovej nádrže, ale nádrž nepreplňte. Vždy doplňujte čerstvý, čistý a schválený bezolovnatý benzín s oktánovým číslom min. 95.

Kosačku nikdy nepremiestňujte so spusteným motorom.

* Palivo uchovávajte v nádobe na to určenej.
* Palivo doplňujte iba na otvorenom či dobre vetranom priestranstve. Pri manipulácii s palivom nefajčite, ani nepoužívajte mobilný telefón.
Palivo doplňujte iba za predpokladu, že je motor vypnutý. Nikdy neotvárajte palivovú nádrž a palivo nedoplňujte, ak je motor horúci alebo v chode.
Ak dôjde k rozliatiu benzínu, motor neštartujte. Odstráňte kosačku z miesta, kde bolo palivo rozliate, a vyvarujte sa možného vznietenia. V práci pokračujte až po odparení rozliateho paliva a rozptýlení palivových výparov.
* Po doplnení paliva dobre utiahnite kryt palivovej nádrže aj veko kanistra s palivom.

* túto údržbu zverte autorizovanému servisu

Produkt/ značka: Benzínová kosačka na trávu/ FIELDMANN

Type/ model: FZR 5611-B

19 cm 6 ^3 , 3, 5 kW / 2900 ^1 min

nameraná hladina akustického výkonu: LPA= 78dB(A)

garantovaná hladina akustického výkonu: L_WA = 98dB(A)

Výrobca: FAST ČR, a.s.

Černokostelecká 2111, 100 00 Praha 10, Czech Republic

VAT no: CZ26726548

Výrobok je ve zhode s níže uvedenými smernicami a nariadeniami:

Bankovní spojení: Komerční banka Praha 1, č.ů. 89309011/0100, Česká spořitelna Praha 4, č.ů. 2375682/0800.

CSOB Praha 1, č.u. 8010-0116233383/0300

14. LIKVIDÁCIA

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Záruční list / Záručný list /

Razítko a podpis prodejce

Prodávající poskytuje kupujícímu na výrobek zá- ruku v trvání 24 měsíců od převzetí výrobku kupu- jícím. Záruka se poskytuje za dále uvedených pod- mínek. Záruka se vztahuje pouze na nové spotřební zboží prodané spotřebiteli pro běžné domácí použi- tí. Práva z odpovědnosti za vady (reklamaci) může kupující uplatnit buď u prodávajícího, u kterého byl výrobek zakoupen nebo v níže uvedeném autorizovaném servisu. Kupující je povinen reklamaci uplatnit bez zbytečného odkladu, aby nedocházelo ke zhoršení vady, nejpozději však do konce záruční doby. Kupující je povinen poskytnout při reklamaci součinnost nutnou pro ověření existence reklamo- vané vady. Do reklamačního řízení se přijímá pou- ze kompletní a z důvodů dodržení hygienických předpisů neznečištěný výrobek. V případě opráv- něné reklamace se záruční doba prodlužuje o dobu od okamžiku uplatnění reklamace do okamžiku převzetí opraveného výrobku kupujícím nebo oka- mžiku, kdy je kupující po skončení opravy povinen výrobek převzít. Kupující je povinen prokázat svá práva reklamovat (doklad o zakoupení výrobku, zá- ruční list, doklad o uvedení výrobku do provozu...).

Záruka se nevztahuje zejména na:

■vady, na které byla poskytnuta sleva ■opotrebení a poškození vzniklé běžným užíváním výrobku ■poškození výrobku v důsledku neodborné či nesprávné instalace, použití výrobku rozporu s návodem k použití, platnými právními předpisy a obecně známými a obvyklými způsoby používání, v důsledku použití výrobku k jinému účelu, než ke kterému je určen ■poškození výrobku v důsledku zanedbané nebo nesprávné údržby ■poškození výrobku způsobené jeho znečištěním, nehodou a zásahem vyšší moci (živelná událost, požár, vniknutí vody...) ■vady funkčnosti výrobku způsobené nevhodnou kvalitou signálu, rušivým elektromagnetickým polem apod. ■mechanické poškození výrobku (např.ulomení knoflíku, pád ... ■poškození způsobené použitím nevhodných médií, náplní, spotřebního materiálu (baterie) nebo nevhodnými provozními podmínkami (např. vysoké okolní teploty, vysoká vlhkost prostředí, otřesy ... ■poškození, úpravu nebo jiný zásah do výrobku provedený neoprávněnou nebo neautorizovanou osobou (servisem) ■ případy, kdy kupující při reklamaci neprokáže oprávněnost svých práv (kdy a kde reklamovaný výrobek zakoupil) ■ případy, kdy se údaje v předložených dokladech liší od údajů uvedených na výrobku ■případy, kdy reklamovaný výrobek nelze ztotožnit s výrobkem uvedeným v dokladech, kterými kupující prokazuje svá ■ práva reklamovat (např. poškození výrobního čísla nebo záruční plomba přístroje, přepisované údaje dokladech ...)

Záručné podmienky

Autorizovaná servisní střediska / Autorizované servisné strediská / Authorized service centres

FASTČR, a. s.

U Sanitasu 1621 CZ

251 01 Ríčany

Česká republika

Tel.: [phone]

Fax: [phone]

[e-mail]

www.fastcr.cz

FAST ČR, a. s.

Cejl 31

CZ 602 00 Brno

Česká republika

Tel.: [phone]

Fax: [phone]
