NÁVOD K OBSLUZE PT04-EI Elektrobock

přímotopy, ventilátory

podlahové vytápění

indikace zapnutého vytápění

Zkonstruováno a vyrobeno v ČR.

MONTÁŽ

① Nastavovací kolečko otočte do polohy ✿.

3 MONTÁŽ NA STĚNU Přišroubujte zadní kryt na stěnu, šrouby zašroubujte do připravených otvorů.

2 Vyšroubujte šroubek na spodní části termostatu a odklopte přední část.

Instalaci provádějte bez napěti! Instalaci PT04-EI musí vykonávat pouze osoba s odpovídající elektrotechnickou kvalifikací.

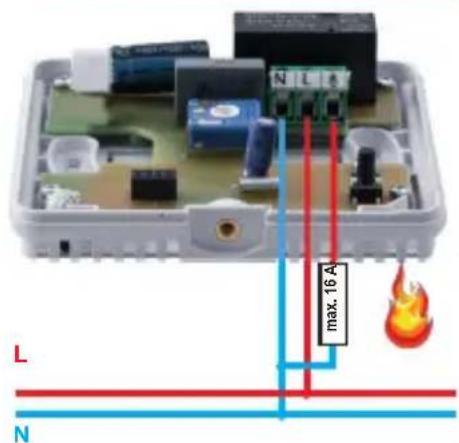

4 PŘIPOJENÍ Připojte termostat ke zdroji vytápění dle schématu.

Pro verzi PT04-EI platí schéma na str. 4!

5 Nasad'te zpět přední kryt termostatu a zajistěte šroubkem. Dbejte, aby nastavovací kolečko bylo opět v poloze (Jinak může dojít k poškození potenciometru!)

6 Nastavte termostat dle návodu k obsluze.

PŘIPOJENÍ EXTERNÍHO ČIDLA

Připojte termostat a externí čidlo dle schématu.

Po připojení podlahového čidla teploty je monitorována teplota podlahy. V okamžiku dosažení teploty 45 °C na čidle dojde k vypnutí topení. To se následně zapne až v okamžiku poklesu teploty podlahy o 3 °C, tj. na teplotu 42 °C.

Teplotní čidlo umístěte do elektromontážní trubice tak, aby v případě poruchy bylo možné čidlo vyměnit.

Pokud potřebujeme nastavit maximální teplotu podlahy na jinou hodnotu než je z výroby přednastavených 45 °C, je toho možné dosáhnout připojením odporu k čidlu, dle přiložené tabulky (viz níže).

teplota odpor paralelně odpor sériově
35 °C 16k -
37,5 °C 22k -
40 °C	33k -
42,5 °C 62k -
45 °C --
47,5 °C - 390Ω
50 °C - 750Ω
52,5 °C - 1k
55 °C - 1k3

PARAMETRY INSTALACE

NÁVOD K OBSLUZE

Po montáži termostatu zapněte funkci TEST.

Podržte tlačítko na cca 10 sekund. Relé 3× zapne / vypne.

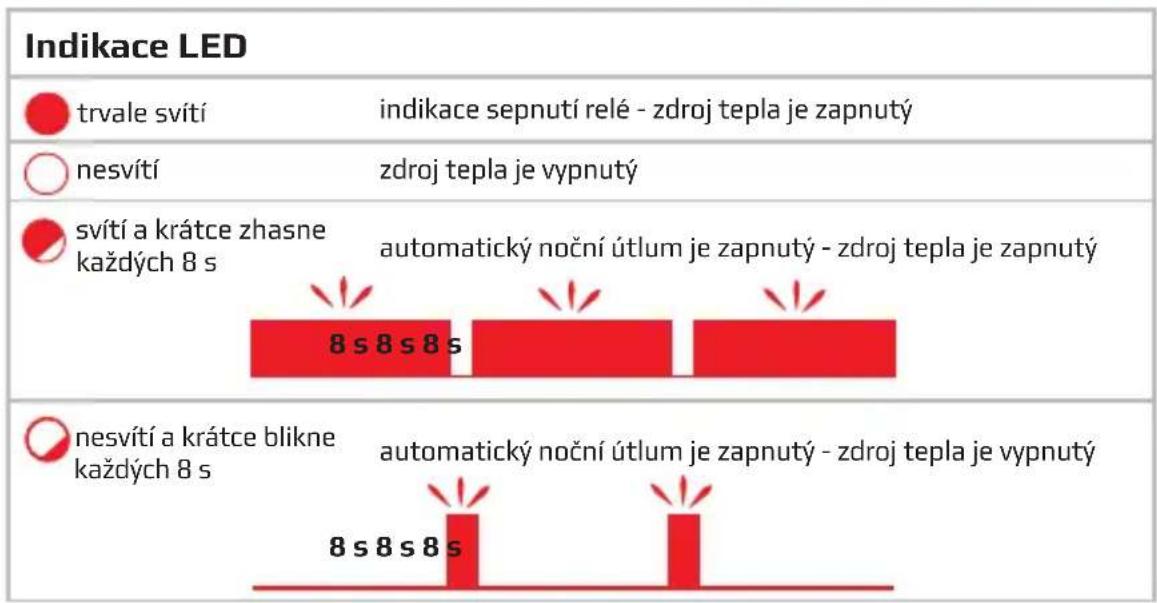

Při sepnutí relé svítí LED

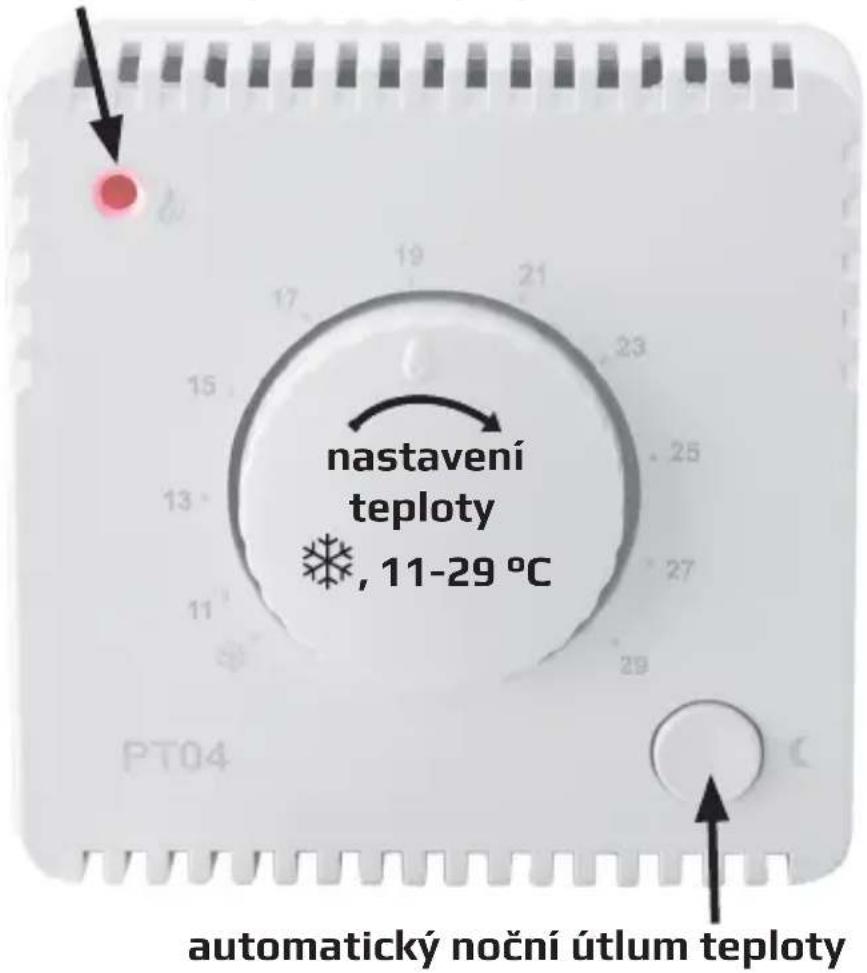

Nastavte požadovanou teplotu pomocí regulačního kolečka.

Je možné nastavit hodnotu 11 až 29 °C po 0,5 °C.

Pokud je regulační kolečko v poloze

je prednastavena teplota na +3 °C (protimrazová teplota).

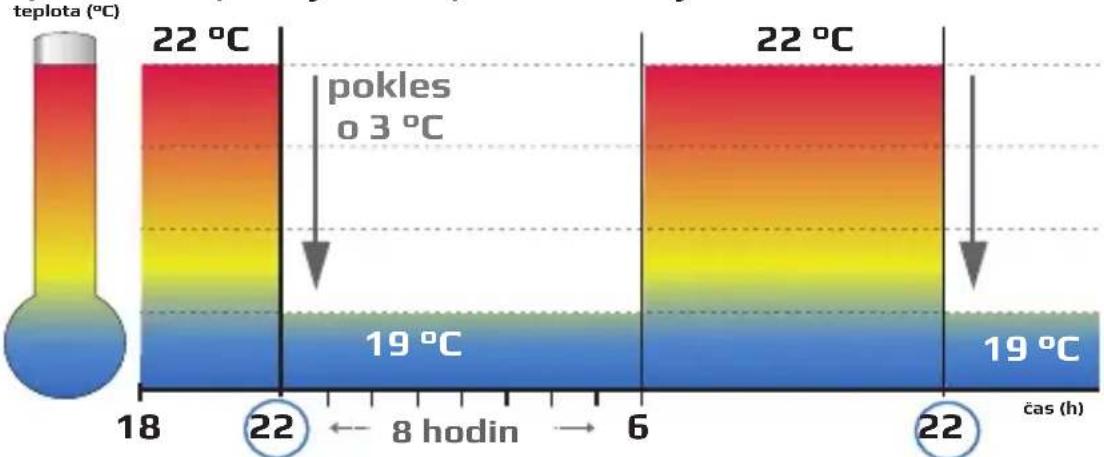

Nastavení funkce NOČNÍ ÚTLUM ( :

Nastavená požadovaná teplota se sníží o 3 °C na dobu 8 hodin. Cyklus se opakuje každý den ve stejnou dobu.

Pro aktivaci krátce stiskněte tlačítko v požadovaný čas.

Červená LED čtyřikrát blikne.

Pro deaktivaci funkce pootočte kolečkem regulace teploty.

Pokud si přejete změnit začátek doby automatického nočního útlumu, pouze stiskněte tlačítko v požadovaný čas.

PT04-EI

PROSTOROVÝ TERMOSTAT S EXTERNÍM ČIDLEM A AUTOMATICKÝM NOČNÍM ÚTLUMEM TEPLOTY

PT04-EI je prostorový termostat určený k ovládání zdrojů tepla napájených z rozvodné sítě 230 V AC/16 A . Disponuje základními funkcemi pro regulaci teploty a vyznačuje se uživatelsky jednoduchým ovládáním.

Největší předností PT04-EI je funkce automatického nočního útlumu teploty. Jedním zmáčknutím tlačítka snížíte požadovanou teplotu o 3 °C na dobu 8 hodin.

Cyklus se opakuje každý den ve stejnou dobu.

Technické parametry
Napájení 230 V / 50 Hz
Hystereze 0,3 °C
Rozsah nastavitelných teplot	*, 11 °C až 29 °C
Protimrazová ochrana	= +3 °C
Nastavení teplot po 0,5 °C
Stupeň krytí IP20
Výstup relé max. 16 A
Pracovní teplota 0 až 40 °C

Výrobce:

ELEKTROBOCK CZ s. r. o.

Blanenská 1763

Kuřim 664 34

tel./fax.: [phone]

Tech. podpora (8-14 hodin):

tel.1:[phone]

tel.2:[phone]

email: [e-mail]

www.elbock.cz

Na výrobek se vztahuje záruka 2 roky od data nákupu. V případě záručního a pozáručního servisu zašlete výrobek na adresu výrobce společně s kopií dokladu o koupi.
