NÁVOD K OBSLUZE PT59X Elektrobock

Prostorový termostat s možností regulace TUV a dálkového ovládání mobilním telefonem pro kotle s komunikací OpenTherm

PT59 X

PT59X je určen pro řízení plynových i elektrických kotlů, které využívají komunikační protokol OpenTherm Plus (OT+). Velký grafický displej nabízí intuitivní navigaci v češtině a moderní ovládací prvky umožňují jednoduché nastavení. Novým prvkem jsou tlačítka rychlé volby, které zvyšuji komfort obsluhy, dále možnost připojeni externího teplotního čidla a modulu GST pro dálkové ovládání. Spojenim PT59X s Vaším kotlem (včetně řízení TUV) vytvořite sofistikovaný systém, kterým při zachování tepelné pohody docílite optimální regulaci teploty v mistnosti, delší životnosti kotle a vyšších úspor.

POPIS

Ovládací prvky	Funkce tlačítka - STISKNUTÍM	Funkce tlačítka - OTOČENÍM
1	- vstup do hlavního menu- ESC(escape)=návrat o krok zpět	-listování v hlavním menu- listování v režimu “Nastavení konstant”- v “Programování” listování mezi čas.inetrvaly- listování informacemi po stisku tl.”i“
2	- ENTER= potvrzení= zapis změn- rychlá změna požadované teploty (krátkodobá v režimu “Automat”, trvalá v režimu “Manual”)	-změna nastavované hodnoty

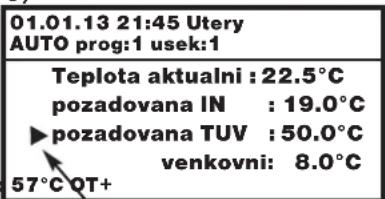

3 LCD	- volba vzhledu úvodního zobrazení displejeA)B)C)01.01.13 21:45 UteryAUTO prog:1 usek:1aktualniIN: 22.4°CUT: 42.0°COUT: 8.0°CTeplota TUV: 57°C OT+ Teplota TUV:
	na posledním řádku se zobrazuje i další info např.venkovní teplotaindikuje kam topí
4i	-zobrazení následujících informací→→→→→ následným OTOČENÍM tl.“ ☐“zobrazení dalších info
	Pozadovana UT= vypočtená teplota UT podle zvolené ekvitermní křivky, bez ohledu na min. a max. možnou teplotu vody UT, údaj v závorce je je požadovaná teplota s ohledem na nastavenou min. a max. teplotu UT (viz str.4)	Pozadovana teplota TUV= požad. teplota dohřevu TUV
		Hodiny provozu UT a TUV= vynulování tl.”LCD”
		Zmerena teplota= statistika naměřených teplot od posledního nulování, vynulování tl.”LCD”
		Servisni technik= kontakt na servisního technika (viz str.5)
	Aktualni UT= aktuální teplota vody UT	Pozadovana teplota v AUTO/MANU= požadovaná teplota v režimu AUTO/MANU, změna tl.“ ☐“(krátkodobá v režimu “Automat”, trvalá v režimu “Manual”)
	Modul.vykon= modulační výkon kotle v %	Venkovní teplota= teplota čidla venkovní teploty (připojené ke kotli)
	Průtok= informace o průtoku vody v litrech za minutu	Pozadovana teplota v predc.zap.= požad.teplota v režimu předčasného zapnutí (konstanta 3)
5	- rychlá změna požadované teploty nebo výběr jiného programu tl.“ ☐”provádíme změnu hodnot a tl.“ ☐”volíme změnu teploty nebo programu
6 COPY	-slouží k rychlému kopírování dní v režimu “Programování”- VSTUP/VÝSTUP do SERVISNÍHO MÓDU, stisknutím tl.na cca 5s v úvodním zobrazení
7	- PODSVÍCENÝ displej (po stisknutí libovolného tlačítka je displej automat. podsvícený na cca 2s)Pozn.: při prvním zapnutí není podsvícení funkční, je aktivní po cca 1 hod. od připojení OT linky!

Termostat instalujte na vhodné místo, kde jeho činnost nebude ovlivněna přímým prouděním teplého vzduchu od topidla, slunečním zářením a jinými rušivými vlivy. Také se vyvarujte montáži na venkovní stěnu. Instalační výška by měla být cca 1.5 m nad zemi. Termostat instalujte do tzv. referenčí místnosti (např. obývací pokoj).

Postup:

1. Sejměte ovládací část od spodního krytu přístroje (obr. 1).
2. Vyštípněte plast uprostřed spodního krytu pro přívod linky.

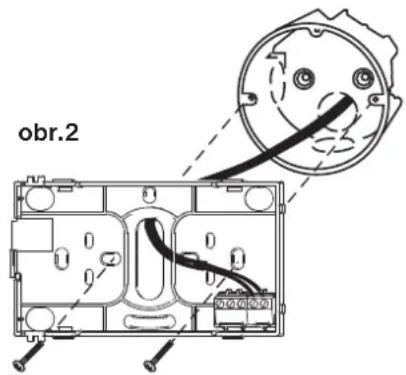

3. Upevněte spodní kryt pomocí šroubků na instalační krabici (obr.2).
4. Protáhněte komunikační linku od kotle vytvořeným otvorem a připojte ke svorkovnici podle schématu (schéma zapojeni).
5. Nasad'te ovládací část na spodní kryt.

Pozn.: po zapojení dochází k inicializaci procesoru (LCD může publikávat), proto je vhodné začit s programováním min. 10 minut po připojení.

Instalaci PT59X musi provádět osoba s odpovídající elektrotechnickou kvalifikací.

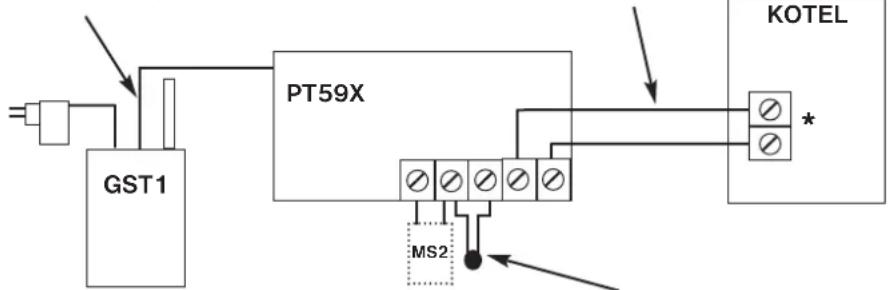

Schéma zapojení:
Datový kabel RS232 modulu GST1, délka 1,1 m

Připojení modulu MS2 (není součástí PT59X) při chybovém hlášení se spíná klidový kontakt relé MS2, na který může být připojen další světelný nebo akustický prvek.

* presné elektrické připojení viz návod použitého kotle

Připojení vnějšího čidla (viz str.6) (není součástí PT59X)

1, pro snímání teploty v jiném místě než je termostat
2, jako podlahové čidlo
3, pro regulaci TUV

OBSLUHA

Hlavní menu

Volba režimů pro konečného uživatele	Automat(nastaven z výroby)termostat pracuje podle předem nastaveného programu.	Stiskněte tl. “Esc”, otočením tl.”“ vyberte režim Automat, potvrďte “◀”. Rychlou změnu požadované teploty provedete tl. “◀” nebo tl. “◀” (nelze provést pokud je termostat v režimu Off nebo Letnim režimu).
	Manualtermostat udržuje konstantní nastavenou teplotu - ruční režim.	Stiskněte tl. “Esc”, otočením tl.”“ vyberte režim Manual, potvrďte “◀”. Rychlou změnu požadované teploty provedete tl. “◀” nebo tl. “◀” (nelze provést pokud je termostat v režimu Off ebo Letnim režimu).
	Off v automatuvypnutí kotle do další teplotní změny dané programem.i na LCD se zobrazuje údaj Off	Stiskněte tl. “Esc”, otočením tl.”“ vyberte režim Off v automatu, potvrďte “◀” (off se automaticky ruší při další teplotní změně dané programem).
	Off v manualutrvalé vypnutí kotle.i na LCD se zobrazuje údaj Off	Stiskněte tl. “Esc”, otočením tl.”“ vyberte režim Off v manualu, potvrďte “◀” (off se ruší po výběru jiného režimu).
	Dovolena v automatuudržuje konstantní teplotu do datumu návratu, poté přejde do Automatu (poslední zvolený program před dovolenou).Nelze nastavit v Letnim režimu (konstanta č.4)!i na LCD se zobrazuje údaj s nastaveným datem:“ Dovolena do 1.1.09 15:00”V informacích se objeví nová položka:“ Pozadovana tep. v dovolene ”	Stiskněte tl. “Esc”, otočením tl.”“ vyberte režim Dovolena v automatu, potvrďte “◀”. Postupně nastavujte datum a čas návratu z dovolené a teplotu, kterou má termostat udržovat během dovolené. Otočením tl. “◀” proved’te změnu hodnot a stisknutím tl.”◀” vždy potvrďte. Po uplynutí nastavených hodnot se termostat vrátí do Automatu. TUV je vždy vypnuto.(nastavovaný údaj vždy bliká, otočením tl. “◀” listujete mezi údaji, stisknutím tl.”Esc“ se vrátíte zpět do menu, předčasné zrušení dovolené provedete výběrem jiného režimu).

Volba režimů pro

konečného uživatele

Dovolena v manualu

udržuje konstantní teplotu do datumu návratu, poté přejde do Manualu (poslední nastavená teplota před dovolenou). Nelze nastavit v Letnim režimu (konstanta č.4)!

Nastaveni casu

nastavení aktuálního datumu a času.

nastavení teplotních programů pro UT a TUV.

Termostat umožňuje nastavení 9-ti týdenních programů pro UT s 6-ti teplotními změnami na den. Programy 8 a 9 jsou určeny pro automatickou změnu sudý a lichý týden.

Poslední program je vyhrazen pro řízení TUV s možností nastavení 3 časových úseků s různými teplotami.

V případě volby regulace na konstantní teplotu UT (Nastavení konstant - 4. Režim - volba 3) se v programu nastavuje teplota topné vody, na kterou bude zdroj tepla regulovat = zadaná teplota UT.

Program UT

Zvolte programProgram: > 1 < Pondeli

1. 6:00 22.0°C

2. 9:00 19.0°C

3. 14:00 22.0°C

4. 16:30 24.0°C

5. 21:30 19.0°C

6. 21:30 19.0°C

Program TUV*

Zvolte programProgram: > TUV < Pondeli
1.	0 - 24	50.0°C
2.	24 - 24	50.0°C
3.	24 - 24	50.0°C

Nastavení

Stiskněte tl. “Esc” vyberte režim Dovolena v manualu, potvrd’te “←”. Postupujte stejným způsobem jak při nastavení Dovolene v automatu. Po uplynutí nastavených hodnot se termostat vrátí do Manualu. TUV je vždy vypnuto.

Stiskněte tl. “ Esc “, otočením tl.” 📄 “ vyberte režim Nastaveni casu, potvrd’te tl.” 📍 “. Otočením tl. “ ♀ “ proved’te změnu hodnot a stisknutím tl.” 🍼 “ vždy potvrd’te (nastavovaný údaj vždy bliká, otočením tl. “ 📋 “ listujete mezi údaji, stisknutím tl.” Esc “ se vrátíte zpět do menu).

Stiskněte tl. “ Esc ”, otočením tl.” 📄 “ vyberte režim Programovani, potvrd’te “ ↔ ”. Otočením tl. “ ♦ “ proved’te výběr programu a stisknutím tl.” 📍 “ potvrd’te. Stejným způsobem zvolte požadovaný den. Jako první volíme čas změny a poté požadovanou teplotu. Takto postupujeme až k poslednímu intervalu. Pokud víte, že následující den bude shodný, stiskněte tl. “ COPY ”. Program daného dne se zkopiruje do následujícího dne - vpravo nahoře se krátce objeví nápis COPY a dojde k přesunu do následujícího dne.

(nastavovaný údaj vždy bliká, otočením tl. “ ☐” listujete mezi údaji, stisknutím tl.” “se vrátíte o krok zpět v programování).

Při programování TUV postupujte obdobným způsobem, nastavíte časové úseky, ve kterých má být povolen dohřev TUV.

*Regulace TUV: při zapojení externího čidla (viz schéma zapojení str.2), nastavení konstanty č.17 na hodnotu “ pro TUV” a umístění čidla do zásobníku, dochází k regulaci teploty TUV podle nastaveného programu (s hysterezi ±5 °C podle umístění čidla v zásobníku).

Nastaveni konstant

nastavení parametrů regulace a topného systému.

Teplotní mez, pod kterou nelze nastavit požadovanou teplotu při programování. Rozsah volitelné meze 2 °C až 10°C (po 0.5°C).

1. Maximalni prog. teplota (z výroby 39°C)

Teplotní mez, nad kterou nelze nastavit požadovanou teplotu při programování. Rozsah volitelné meze 15 °C až 39°C (po 0.5°C).

Konstanty

1. Rezim (z výroby volba 0)

Určuje v jakém režimu bude termostat pracovat.

0 - Regulace na pozadovanou teplotu, termostat topí na požadovanou teplotu v nastaveném čase.

1 - Předčasné zapnutí (PZT), termostat si během dvou dnů provozu zjistí tepelné konstanty referenční místnosti a potom spíná topení s požadovaným předstihem (omezení předstihu viz niže konstanta č.5).

2 - Letní režim, termostat netopí, jen řídí ohřev TUV.

3 - Konstantní teplota UT, termostat udržuje teplotu topné vody na požadované teplotě v rozsahu nastavení konstant 6 a 7 (min. a max. teplota UT)

Aktivní pouze při volbě PZT! Určuje o kolik hodin může termostat zapnout dříve než je nastavený interval v daném programu.

Stiskněte tl. “ Esc“, otočením tl.” “ vyberte režim Nastaveni konstant, potvrďte ““. Otočením tl. “ listujete v konstantách.

Otočením tl. “ “ proved’te výběr a tl.” ← “ potvrd’te. Automaticky se objeví konstanta č.2.

Otočením tl. “ 1 ” nastavte minimální nastavitelnou teplotu a stisknutím tl.” ⬆ “ potvrd’te. Automaticky se objeví konstanta č.3.

Otočením tl. “ 1 “ nastavte maximální nastavitelnou teplotu a stisknutím tl.” ◀ “ potvrd’te. Automaticky se objeví konstanta č.4.

Otočením tl. “ proved’te výběr režimu a stisknutím tl.” “ potvrd’te.

Při volbě režimu 0 se přeskakuje konstanta č.5 a objeví se konstanta č.6.

Při volbě režimu 1 (PZT) se automaticky objeví konstanta č.5 (ve výpisu informací se objeví údaj “ Pozadovana teplota v predc.zap.”).

Při volbě režimu 2 se přeskakuje konstanta č.5 a objeví se konstanta č.6 (na LCD se objeví údaj "Letni rezim").

Při volbě režimu 3 se přeskakuje konstanta č.5 a objeví se konstanta č.6. Na LCD se jako položka požadované IN, zobrazuje aktuální hodnota požadované-konstantní teploty topné vody.

Otočením tl. “ 1 ” nastavte předstih režimu PZT a stisknutím tl.” ⬆ “ potvrd’te. Automaticky se objeví konstanta č.6.

Nastavení

6. Minimalni teplota UT (z výroby 30°C)

Určuje spodní hranici požadované teploty topné vody, vypočtenou termostatem, kdy kotel může začit topit. Tato konstanta zamezuje zbytečnému zapalování kotle. Volitelný rozsah 5.0 °C až 50.0°C (po 1.0°C).

Otočením tl. “ 1 ” nastavte minimální teplotu UT a stisknutím tl.” ⬆ “ potvrd’te. Automaticky se objeví konstanta č.7.

7. Maximální teplota UT (z výroby 70°C)

Určuje horní hranici požadované teploty topné vody, vypočtenou termostatem, kterou kotel nesmí překročit. Rozdíl mezi min. a max. teplotou musí být větší než 8°C. Volitelný rozsah 13.0 °C až 85.0°C (po 1.0°C).

Otočením tl. “ 1 ” nastavte maximální teplotu UT a stisknutím tl.” ◆ “ potvrd’te. Automaticky se objeví konstanta č.8.

8. Cislo K krivky (z výroby volba " Podle mistnosti")

Podle mistnosti = PI regulace (podle vnitřní teploty), termostat topí v závislosti na teplotě v referenční místnosti. Je nutné nastavit konstanty č.11 a 12!

Otočením tl. “ zvolte typ regulace a stisknutím tl.” “ potvrd’te.

Při volbě ekvitermni regulace dbejte pokynů uvedených pod grafem topných krívek.

1 - 60 = ekvitermní regulace, číslo 1 až 60 odpovídá požadované topné křivce (viz níže)

Pokud zvolíte požadovanou teplotu místnosti jinou než 20°C, termostat vypočítává automatický posun křivky podle následující rovnice, kde koeficient je 1:

posun = (požadovaná teplota - 20) \* koeficient

Pozn.: nejčastěji používaná křivka v našich podmínkách bývá cca 9-11 pro nízkoteplotní systémy a cca 15-17 pro klasické topné systémy.

Po zvolení optimální topné křivky a potvrzení, dojde k přesunu na konstantu č.9.

Při volbě PI regulace se přeskakují konstanty 9,10 a na displeji se automaticky objeví konstanta č.11 pro další nastavení PI regulace.

Ekvitermní regulaci je vhodné volit pro rozsáhlé objekty, kde není možné určit referenční místnost. Principem ekvitermní regulace je optimalizace teploty vody topného systému v závislosti na venkovní teplotě. Tuto závislost vyjadřují uvedené ekvitermní křivky (pro požadovanou teplotu místnosti 20°C), podle kterých volíme požadovanou teplotu vody topného systému. Termostat vypočítá teplotu topné vody podle zvolené ekvitermní křivky, kterou následně posilá do kotle. Kotel pak reguluje teplotu topné vody na požadovanou hodnotu. Je nutné volit strmost křivky podle topného systému, aby nedocházelo k trvalému přetápění nebo nedotápění objektu. Volba správné křivky pro daný systém je dlouhodobou záležitostí a je nutné testovat systém při různých venkovních teplotách! Vnitřní teplotu v místnostech je vhodné upravovat např. regulací termostatickými hlavicemi. Teplota vody topného systému je omezena min. a max. hranicemi, které jsou nastaveny v konstantách č.6 a 7! Při této regulaci musí být u kotle vždy připojené venkovní čidlo!

9. Posun K krivky

0.5 až 10.0 =ruční korekce podle koeficientu, použijeme pokud teplota není stále podle Vašich požadavku (po 0.5).

AUTO= automatická korekce, podle vnitřní teploty naměřené v referenční místnosti. Tuto volbu můžeme použít až po správně zvolené ekvitermní křivce!

Při nastavení ekvitermní regulace je možné zvolit ruční korekci posunu křivky nebo automatickou automatickou korekci podle vnitřní teploty.

Otočením tl. “ ” nastavte korekci pro danou krivku a stisknutim tl.” ⬆ “ potvrd’te.

Při volbě ruční korekce nastavujete koeficient posunu topné krivky, kde při různých požadovaných teplotách v referenční místnosti docilite regulaci topné vody podle aktuální venkovní teploty. (vzorec viz konst.č.8) Po nastavení a potvrzení dojde k automatickému přesunu na konstantu č.10.

Příklad popisuje volbu ekvitermní křivky č.13 (růžová) a její vypočtenou korekci s koeficientem 2,5 (pro požadované teploty v místnosti 24°C a 16°C). Docílíme tak optimálního nastavení systému, kde teplota vody topného systému je regulována podle aktuální venkovní teploty.

Při volbě automatické korekce podle vnitřní teploty, je nutné nastavit konstanty č.10,11 a 13.

Při této regulace je automaticky korigována topná křivka v závislosti jak na venkovní teplotě tak na aktuální teplotě v referenční místnosti, kde je umístěn termostat. Tím je dosaženo vyšší teplotní pohody ve vytápěném prostoru, optimálního provozu topného systému a tím i vyšších úspor! Při této regulaci musí být u kotle vždy připojené venkovní čidlo a konstanta č.9 musí být nastavena na "AUTO"!

Hlavní menu

Konstanty

10. Izolace budovy

Rychlost změny teploty v místnosti při častých výkyvech venkovní teploty je závislá na konstrukci a izolaci budovy. Touto konstantou lze rychlost změny teploty zohlednit podle typu vytápěné budovy (pouze při ekvitermí regulaci).

spatna = neizolovaná budova, reaguje rychle na změny venkovní teploty

stredni = izolovaná budova, reaguje pomaleji na změny venkovní teploty

dobra = dobře izolovaná budova, reaguje nejpomaleji na změny venkovní teploty

11. Reg. interval v minutach (z výroby 10 min.)

Volí se podle teplotní setrvačnosti objektu. Optimální nastavení bývá 10 až 15 min.

Volitelný rozsah 5 min až 20 min (po 1min).

12. Reg. interval ve °C (z výroby 2°C)

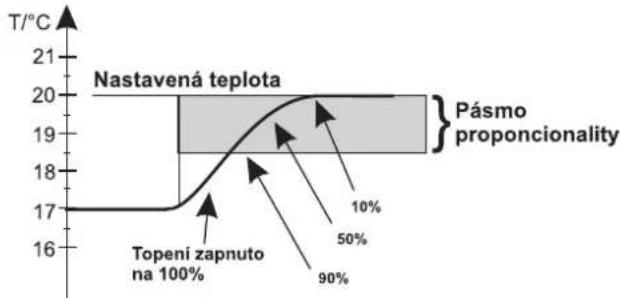

Pouze pri volbě PI regulce (konstanta 8 = Podle mistnosti) Tzv. "pásmo proporcionality" udává, od kdy začne termostat omezovat teplotu UT (kdy začíná PI regulace). Volitelný rozsah 1.5°C až 3.0°C (po 0.1°C).

13. Rychlost reakce

Aktivní pouze při volbě ekvitermní regulace s automatickou korekcí podle vnitřní teploty! Určuje jak rychle se dosáhne požadované teploty.

Volitelný rozsah 1 až 16 (po 1).

14. Den revize (z výroby 1.1.2029)

Nastavení datumu předepsaného servisu kotle. Upozornění pro uživatele k údržbě kotle.

i v daném terminu se na LCD zobrazuje údaj "Nutna revize kotle"

15. Jmeno serv.technika

Zobrazení jména servisního technika.

Aktivní pouze v servisním módu!

i Pokud je zadáno, objeví se v informacích nová položka se jménem serv.technika (viz příklad).

16. Telefon serv.technika

Zobrazení telefonního čísla na servisního technika. Aktivní pouze v servisním módu!

i Pokud je zadáno, objeví se v informacích nová položka s telefonem na serv.technika (viz příklad).

Př.: Servisni technik

Jan Kutil

602123456

Nastavení

Otočením tl. “ ” vyberte typ budovy podle druhu izolace a stisknutím tl.” ⊙“ potvrd’te. Automaticky se objevi konstanta č. 14 (při ruční korekci) nebo č. 11 (při automatické korekci).

Otočenim tl. “ “ nastavte regulační interval a stisknutim tl.” ✉️ “ potvrd’te. Automaticky se objeví konstanta č.12 nebo č.13 (při ekvitermu s automat. dorovnáním).

Délka intervalu v minutách ovlivnuje rozkmitání systému. Čim bude tato hodnota nižší tím je větší riziko oscilací.

Pokud zvolite PI regulaci (konst.č.8) je nutné nastavit její dalši parametr.

Otočením tl. “” pásmo proporcionality PI regulace a stisknutím tl.” ⊕“ potvrd’te. Automaticky se objeví konstanta č. 14.

Při volbě paramtrů PI regulace se orientujte podle grafu PI regulace a dbejte pokynů uvedných u grafu.

Princip PI regulace spočivá v porovnání akutální teploty místnosti s požadovanou teplotou. Tato regulace je závislá pouze na vnitřním čidle termostatu. Volba konstant 11,12:při nastavení časového úseku je nutné dbát na tepelnou setrvačnost místnosti. Optimální nastavení je 10-15 minut. Pokud však dochází v místnosti k častým teplotním výkyvům doporučuje se volit kratší časový úsek. Pásmo proporcionality udává od jaké hodnoty se spustí PI regulace.

Otočením tl. “\” vyberte hodnotu a stisknutim tl.” “potvrd’te. Automaticky se objeví konstanta č.14.

Při rychlosti reakce 1 se dochazi k pozadovane teplote pozvolna, což zamezuje možnost překmitu, ale požadované teploty se dosáhne později. Při rychlosti reakce 16 dojde při změně požadované teploty k okamžitému natopeni až na požadovanou teplotu, ale vzniká překmit.

Otočením tl. “ “ nastavte postupně den, měsic a rok revize a každé nastavení potvrd’te stisknutím tl.” ✉“. Pro urychlení nastavení stiskněte tl. “ COPY“, které zobrazí aktuální den. Zrušení revize proved’te změnou datumu revize. Po nastavení se automaticky objeví konstanta č.17.

Konstanty 15 a 16 je možné nastavit pouze v servisním módu!

Vstup do servisního módu: dvojnásobným stisknutím tl." Esc " se vraťte do úvodním zobrazení a stiskněte tl." COPY " na cca 5 s. Vstup do servisního módu je indikován nápisem SR v pravém spodním rohu LCD. Stiskněte tl. " Esc " vyberte režim Nastaveni konstant, potvrd'te "◀". Otočením tl. " □" " nalistujete konstantu č.15. Otočením tl. "↘" nastavte po písmenech jméno technika, každé nastavení potvrd'te stisknutím tl."◀". Stejným způsobem postupujte u nastavení telefonního čísla.

Ukončení servisního módu:

- v úvodním zobrazení stiskněte tl. "COPY" na cca 5s

- pokud neprovádíme žadné změny a jsme v úvodním zobrazení dojde k automatickému ukončení servisního módu do 4 minut.

17. Teplota 2.cidla (z výroby volba " Nepouziva se"))

Volba použití externího čidla.

Nepouziva se = externí čidlo není připojeno, pokud je připojeno přebirá funkci vnitřního čidla a reguluje se podle teploty naměřené na 2.čidle.

Pro TUV = externí čidlo je umístěno do zásobníku a využívá se k regulaci TUV (teplotní program zvolte pro TUV viz str.3).

15.0°C az 80.0°C = externí čidlo pro hlídání max. mezní teploty (např.TUV, podlahy atd.).

i Pokud je čidlo prípojeno, objevi se u této konstanty nápis " Cidlo pripojeno". Na úvodním LCD se objevuje údaj o teplotě externího čidla " Externi cidlo: XX.X°C. Pokud čidlo není prípojeno (nebo došlo k odpojení čidla) a konstanta č.17 je nastavena pro použití tohoto čidla, objevi se upozornění " Chyba externího cidla". V informacích se objeví nová položka podle použití externího čidla: " Regulace podle 2.cidla" / " Tepl.TUV cidla" / " Teplota 2.cidla".

18. Pouzivat GSM (z výroby volba NE)

Volba použití modulu GST1 pro dálkové ovládání termostatu pomocí mobilního telefonu.

NE = modul GST1 není připojen

Zadání telefonního čísla v mezinárodním formátu (420123456789), na které mají být odesílány zpětné SMS zprávy o stavu termostatu.

20. Telefonni cislo 2

Zadáni telefonního čisla v mezinárodním formátu (420123456789) - NEPOVINNÉ.

21. Telefonni cislo 3

Zadání telefonního čisla v mezinárodním formátu (420123456789) - NEPOVINNÉ.

22. Pin

Nastavení PIN kódu SIM karty, která je vložena do modulu GST1.

i čisla PINu nejsou viditelná z důvodu vyššího zabezpečení proti zneužití SIM karty.

! Pokud je PIN zadán 3x chybně, odpojte modul a provedte reset termostatu. Vyjměte SIM kartu a vložte do telefonu, kde je nutné SIM aktivovat zadáním PUK. Poté nastavení termostatu opakujte!

Zajišťuje ohřivání zásobníku TUV na teplotu nejméně 60°C, čímž se zničí všechny případné bakterie Legionella.

NE = funkce není aktivní

ANO = funkce aktivní, údaj v závorce je počet dní, které zbývaji do automatického ohřevu (vždy po 5-ti dnech, pokud teplota vody TUV nepřesáhne 60°C)

24. Typ kotle (z výroby volba Univerzalni)

Možnost výběru kotle, který má upravenou OT komunikaci. Před volbou této konstanty se porad'te s výrobcem použitého typu kotle!

Nastavení

Otočením tl. “” směrem dolů je možné nastavit volbu “Pro TUV”. Teplota je měřena v zásobníku a na základě požadované teploty pro TUV dochází ke spínání a regulaci TUV. Nastavení potvrd’te tl. “◀”.

Otočením tl. “” směrem nahoru nastavujete maximální teplotu naměřenou externím čidlem ( v rozmezi 15°C až 80°C), při které má dojít k vypnutí kotle. Nastavení potvrd’te tl. “ ”. Pokud teplota naměřená ext. čidlemdosáhne nastavené hodnoty, dojde k vypnutí UT a na LCD se objeví nápis “ Vypnuto-externi cidlo”.

Po nastavení se objeví konstanta č.18

Otočením tl. “nastavte volbu pro použití modulu GST1 a stisknutím tl.” “potvrd’te. Automaticky se objeví konstanta č. 19 (pokud se modul nepouživá, konstanty 19 a 20, 21, 22 se automaticky přeskočí).

Otočením tl. “” nastavte postupně číslice, které odpovídají telefonnímu číslu v mezinárodním formátu, na které mají být odesilány SMS zprávy z termostatu. Každé zadání číslice je nutné potvrdit tl. “◀”. Po nastavení poslední číslice a potvrzení se objeví konstanta č.20.

Při nastavování konstant č.20 a č.21 postupujte stejným způsobem!

Při nastavení telefonních čisel 2 a 3 je funkce následující:

1, pokud je odeslána SMS "Stav" z tel.čisel 2 nebo 3, odpověd'je zaslána na čislo 2 nebo 3;

2, pokud je odeslána SMS "Teplota xx" z tel.čísel 2 nebo 3, odpověd' je navíc zaslána i na tel. číslo 1;

3, pokud je hlášen chybový stav, je SMS zaslána na tel.čisla 1, 2 i 3;

4, pokud je odeslána SMS z ciziho tel. čísla, odpověd' je vždy odeslána pouze na tel.číslo 1.

5, pokud je odeslána SMS ve tvaru "Zavolej", volá pouze na tel.číslo 1

Otočením tl. “\” nastavte postupně čísla PIN kódu karty, která bude vložena do modulu GST1. Každé zadání čísla je nutné potvrdit tl. “◀”. Po nastavení posledního čísla PIN kódu, připojte modul GST1 a jakmile se rozsvítí oranžová dioda stiskněte tl.COPY (na LCD je nad tímto tlačitkem zobrazen nápis “ 1.pokus ze 3 ”). Dojde tak k otestování správného připojení modulu GST1 a ověření PIN kódu. Pokud je PIN špatně zadán, objeví se nápis “ Chybny PIN” a “ 2.pokus ze 3 ”. Při dalším chybném zadání PINu je upozorněni “ posledni pokus”.

Otočením tl. “ 1 ” nastavte volbu a stisknutím tl.” ⚙️ “ potvrd’te. Automaticky se objeví konstanta č.24.

Podmínky pro správnou funkci:

Musí být informace o teplotě TUV z kotle nebo musí být připojeno 2. čidlo ve funkci pro TUV!

K automatickému dohřátí dochází vždy o půlnoci.

Otočenim tl. “ 1” nastavte volbu:

Univerzální (vyhovuje většině typů kotlů)

Thermona plyn (pro plynové kotle Thermona)

Thermona el. (pro elektro kotle Thermona)

Ferroli (pro kotle Ferroli)

a stisknutím tl."← "potvrd'te. Automaticky se objeví konstanta č.25.

TVAR ODESÍLANÝCH ZPRÁV

Stav	informace o stavu topné soustavy
Auto	nastavení režimu AUTO, termostat pracuje podle posledního nastav. programu
Manu	nastavení režimu MANU, termostat udržuje poslední nastavenou teplotu
Vyp	vypnutí topné soustavy (v režimu AUTO krátkodobé, v režimu MANU trvalé), pro zrušení funkce použijte zprávu Teplota xx
Teplota xx	změna požadované teploty (je možné zadávat pouze celá čísla a musí být v rozmezí povolených maximálních a minimálních teplot - konstanty č.2 a č.3)
Zavolej	zpětné zavolání

xx = hodnota teploty ve°C (vždy dvoumístné číslo, např. 05)

Pro odesilání a přijímání zpětných zpráv je možné použít jakýkoli typ mobilního telefonu!!

Pokud má telefon možnost nastavení velikosti(formátu) písma, tak vždy při psaní zpráv používejte STŘEDNÍ velikost (možnost třech velikosti pisma) nebo VELKÁ velikost (možnost dvou velikostí pisma).

TVAR ZPĚTNÝCH ZPRÁV Z PT59X

Zadana: xx.x	je teplota požadovaná (zadaná uživatelem)
Akt: xx.x	je aktuální teplota místnosti
ZapnutoVypnuto	zapnutá topná soustava (On)vypnutá topná soustava (Off)
UTTUV	indikuje, že topí do UTindikuje, že topí do TUV
AUTOMANU	termostat je v automatickém režimu AUTOtermostat je v manuálním (ručním) režimu MANU
DOVO	termostat je v režimu dovolené, udržuje konstantní teplotu do daného datumu
Sig: x	určuje velikost signálu v místě umístění modulu, kde x jsou hodnotyv rozsahu 0 až 5:0..nelze určit nebo nedetekován žádný signál1..nejhorší úroveň5..nejlepší úroveň signálu
Cidlo 2: xx.x	je aktuální teplota vnějšího čidla, pokud je připojeno (viz str. 2,6)
E xxx	chybové hlášení, kde xxx nabývá hodnot 001 až 255 (viz str.8)
Out: xx.x	je aktuální teplota venkovního čidla, které je připojené u kotle (zobrazuje se,pokud tuto informaci kotel posílá do termostatu)
Noakcept!	signalizuje chybu (špatně zadaná SMS atd.)

xx.x = hodnota teploty ve°C

ZPĚTNÉ ZPRÁVY JSOU ODESÍLÁNY DO 3 MINUT!

Pozn.: Pokud dojde k překročení min./max. teploty v mistnosti (nastavené konstanty 2 a 3, str.3) je automaticky zaslána "VAROVNÁ" SMS zpráva ve tvaru Stav.

Info: Při použití předplacené karty je nutné provést jednou za 3 měsíce placený hovor. Tento hovor se provede automaticky (za 80 dní v době od 16 do 21 hodin) na telefonní číslo uvedené v termostatu (konstanta č.19) a po 20s se hovor automaticky ukončí. SMS zprávou "Zavolej" můžeme tuto funkci provést i dříve.

Pokud dojde k odpojení nebo přerušení komunikační linky mezi termostatem a kotlem, na LCD se zobrazi

“ Pripojte linku “ (při prvním připojení musí být termostat cca 30min. spojen přes linku OT s kotlem).

Předností tohoto termostatu je extrémně dlouhá doba zálohy chodu hodin - na více jak 7 dní!

Pokud výpadek komunikační linky je extrémě dlouhý, je nutné nastavit datum a čas, ale konstanty a programy zůstávají nadále v termostatu zachovány!

V tomto případě se na posledním řádku displeje zobrazuje upozornění “ Nastavte datum a čas”.

Protokol OpenTherm umožňuje zasílání chybových hlášení z kotle do termostatu, které jsou různě důležité. PT59X tyto hlášení vypisuje na posledním řádku displeje:

• E xxx, kde xxx nabývá hodnot 001 až 255. Tento typ chyb se může měnit podle výrobce kotle, proto je nutné kontaktovat servisního technika nebo výrobce. Jedná se o chyby např.: špatný odtah spalin, chyba čidla venkovní teploty atd.
• Chyba mereni teploty = vnitřní čidlo termostatu je poškozené, kontaktujte výrobce.
• Chyba OPT - teplota UT = od kotle nepříšla informace o aktuální teplotě UT, kontaktujte servis kotle.

Pozn.: pokud se objeví chyba E xxx, začne blikat první řádek LCD (datum a čas) pro zvýraznění chybového stavu!

TECHNICKÉ PARAMETRY

Napájení	přes komunikační linku OT od kotle
Komunikační linka dvojlinka polarita bez polarity délka do 50 m
Typ komunikace obousměrná OpenTherm
Hystereze TUV ± 5ircC
Rozsah nastavitelných teplot	3 až 39ircC
Rozsah nastavitelných teplot UT 5 až 85ircC
Rozsah nastavitelných teplot TUV 10 až 65ircC
Přesnost měření	± 0,5ircC
Stupeň krytí IP20
Relativní vlhkost < 85% RH
Pracovní teplota 0ircC až +40ircC

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razítko prodejny:
kontroloval:

V případě záručního a pozáručního servisu, zašlete termostat na adresu výrobce.

Vyskytne-li se na výrobku během záruční doby závada způsobená výrobní závadou nebo vadou materiálu, bude bezplatně odstraněna. K uplatnění záruky je kupující povinen předložit platný záruční list.

Záruční doba je uvedena:

a, na obalu výrobku
b, v návodu na daný výrobek

Záruční list musí obsahovat:

1, razítko, podpis a adresu prodejce
2, den, měsíc a rok prodeje
3, presné označení výrobku (typ)

Záruka se nevztahuje na vady způsobené:

1, neodborným použitím (v rozporu s návodem k obsluze)
2, hrubým zacházením
3, vniknutí cizích látek do výrobku
4, přírodními živly
5, mechanickým poškozením, způsobené uživatelem
6, nefunkčností zařízení způsobené chybnou instalací

Záruka ztrácí platnost:

1, neni-li řádně a úplně vyplněn záruční list
2, při svévolných změnách v záručním listu
3, pri nedodržení správného způsobu užívání a údržby výrobku
4, zásahem neoprávněné osoby do výrobku
5, neodbornou opravou výrobku

Bude-li pri opravě zjištěno, že závada nespadá do záručních podmínek, hradi náklady na opravu majitel výrobku.

ELEKTROBOCK CZ s.r.o.

Blanenská 1763

Kuřim 664 34

Tel.: [phone]

Technická podpora (do 14h)

Mobil: [phone]

[phone]

[phone]

www.elbock.cz
