NÁVOD K OBSLUZE PT14-HT-P Elektrobock

• radiátory osazené termoelektrickými pohony
• rozdělovače teplovodního podlahového topení s termoelektrickými pohony

MONTÁŽ A UMÍSTĚNÍ

Termostat instalujte na vhodné místo, kde jeho činnost nebude ovlivněna prímým prouděním teplého vzduchu od topidla, slunečním zářením a jinými rušivými vlivy. Také se vyvarujte montáži na venkovní stěnu. Instalační výška by měla být cca 1.5 m nad zemí.

Montáž smí provádět jen osoba s odpovídající kvalifi kací! Montáž musí být prováděna bez napětí!

POSTUP MONTÁŽE

1) Vypněte hlavní jistič.
2) Vyšroubujte aretační šroub a odejměte přední část termostatu s elektronikou (obr. 1).
3) Připevněte zadní část termostatu na zed' (obr.2).
4) Připojte vodiče do svorkovnice, dbejte na dostatečné utažení svorek (obr.3).
5) Nasad'te přední část termostatu s LCD a zabezpečte termostat proti rozdělání aretačním šroubkem (obr.4).
6) Zapněte hlavní jistič. Pokud je vše v pořádku, je na LCD zobrazena aktuální teplota.

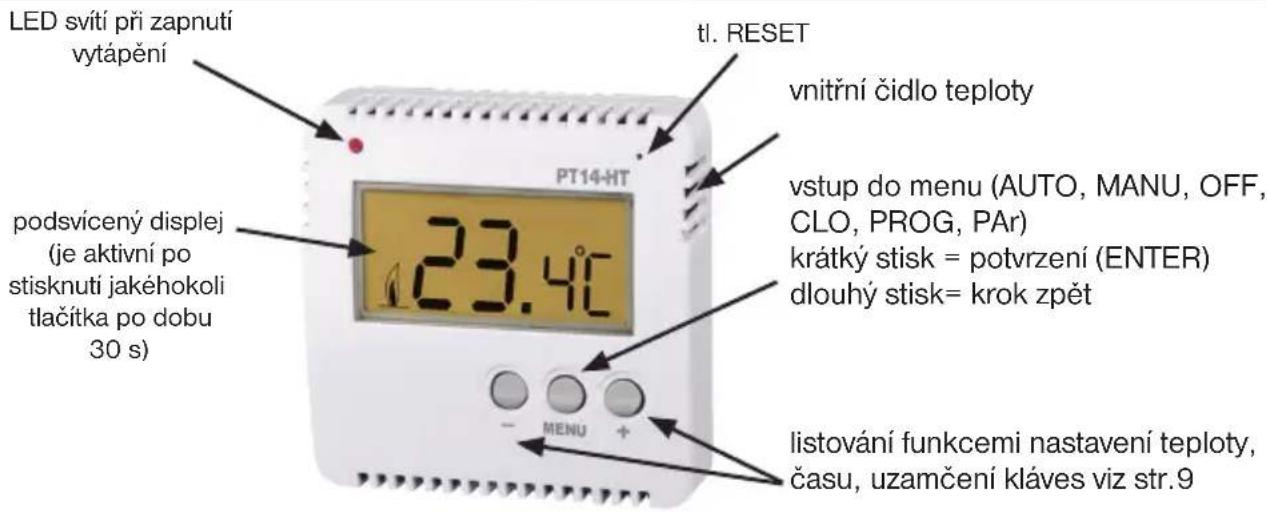

POPIS

Doporučujeme:

Termoelektrický pohon typ NC (bez napětí ventil uzavřen), není součástí PT14-HT-P.

Lze objednat na www.elbock.cz obj.č.0030.

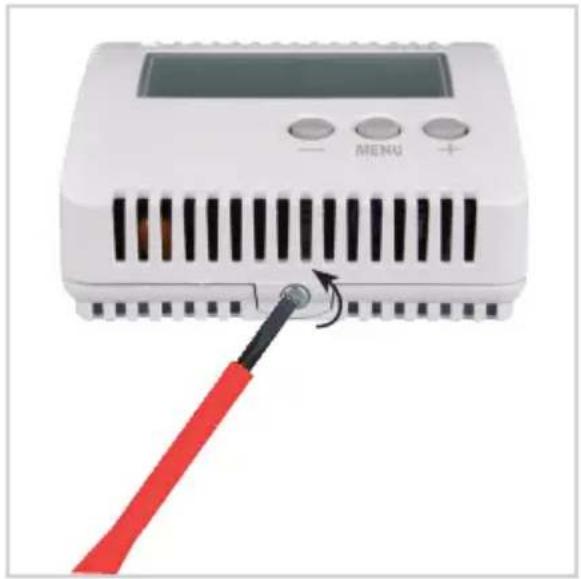

Obr.1 Vyšroubujte pojistný šroub a odejměte elektroniku termostatu.

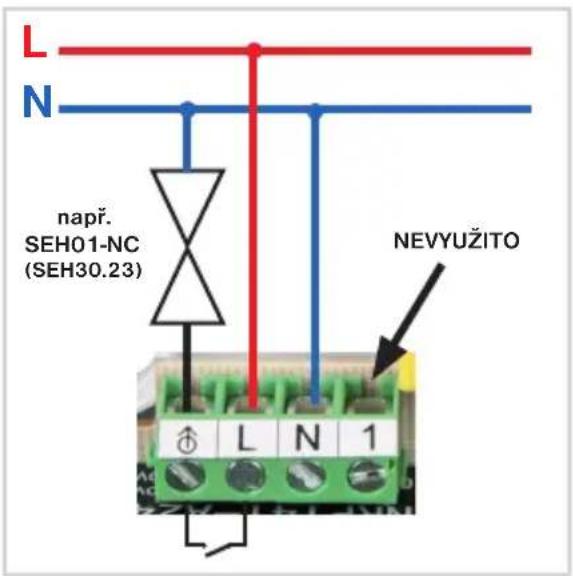

Obr.3 Zapojte prívodní vodiče podle schématu.

Obr.2 Připevněte zadní část termostatu na stěnu.

Obr.4 Nasad'te díl s elektronikou na spodní část a zajistěte pojistným šroubem.

FUNKCE A NASTAVENÍ

PT14-HT-P je digitální programovatelný termostat pro ovládání termoelektrických pohonů typu NC (bez napětí ventil uzavřen). Doporučujeme typ SEH01-NC (SEH30.23).

Spínacím prvkem je triak, který zaručuje bezhlučný chod při regulaci ventilů.

Další výhodou je PWM (pulzně šířková modulace) funkce, při které dochází k plynulé regulaci a tím i zamezení přetápění místnosti.

Funkce ASS (anti scale system), automatická ochrana ventilu proti usazováním vodního kamene. Ventil se jednou týdně naplno otevře a uzavře i v období kdy se netopí.

Protizámrazová ochrana je funkční pokud teplota v místnosti klesne pod 3°C, ventil se automaticky otevře a čeká na zvýšení teploty.

Stisknutím jakéhokoli tlačítka se aktivuje podsvícení displeje. Následným stisknutím tl. MENU vstoupíte do menu. Tl. — nebo +tistujete v menu:

MANU : slouží pro ruční nastavení teploty (výběr tlačitky — nebo +,

teplota bude konstantní až do další ruční změny teploty.

OFF : termostat je v tomto režimu trvale vypnutý (protizámrazová ochrana 3°C je funkční).

CLo : nastavení aktuálního dne a času.

PROG : režim pro nastavení teplotního programu.

PAr : nastavení parametrů.

NASTAVENÍ AKTUÁLNÍHO DNE A ČASU (CLo)

Stiskněte 2x tl. MENU tl. +vyberte funkci CLo, potvrd'te tl. MENU . Na displeji bliká indikace hodin,

tl. — nebo ñastavte aktuální hodinu a potvrd'te

tl.MENU. Stejně postupujte u nastavení minut, dne, měsíce a roku, každé nastavení potvrd'te tl.MENU.

Pro návrat do menu stiskněte dlouze tl. MENU.

NASTAVENÍ PARAMETRŮ (PAr)

Stiskněte 2x tl. MENU, tl. +yberte funkci PAr a potvrd'te tl. MENU.

Nastavte parametry následovně:

P1 úsporná teplota ( z výroby 17°C)

- na displeji se zobrazí P1

- tl. - nebo +nastavte Vámi požadovanou úspornou teplotu a potvrd'te tl. MENU.

P2 komfortní teplota ( z výroby 23°C)

- na displeji se zobrazí P2

- tl. — nebo ñnastavte Vámi požadovanou komfortní teplotu a potvrd'te tl. MENU.

P3 party teplota ( z výroby 25°C)

- na displeji se zobrazí P3

- tl. — nebo + nastavte Vámi požadovanou party teplotu a potvrd'te tl. MENU.

P4 korekce aktuální teploty ( z výroby 0°C)

- na displeji se zobrazí P4

- tl. - nebo + nastavte korekci v rozsahu od -5°C do +5°C a potvrd'te tl. MENU.

Slouží pro korekci teploty měřené termostatem. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teploty vnitřního čidla. Změřte teplotu v místnosti teploměrem, pokud se teplota bude lišit od teploty na termostatu, nastavte korekci.

P5 kód zámku kláves ( z výroby nenastaven)

• na displeji se zobrazí P5
• tl. — nebo + nastavte kombinaci 4 čísel (v rozmezi 0 až 9) a potvrďte tl. MENU.

K zamčení kláves dojde do 1 minuty (po vstupu do základního zobrazení), na LCD se objevuje nápis LOC. Při stisknutí tlačitka se na LCD objeví výzva k zadání kódu kláves, po zadání správného kódu je možné provádět jakékoli změny (ovládací prvky jsou opět funkční).

K opětovnému zablokování ovládacích prvků dojde automaticky po ukončení nastavování (cca do 1 min.).

DOPORUČENÍ: - kód kláves si zaznamenejte do tabulky

• zrušení kódu je možné volbou ----
• v případě ztráty kódu, je nutné termostat uvést do továrního nastavení pomocí

současného stisknutí tl. RESET (viz str.2)

a tl.

VÁŠ KÓD

P6 verze firmwaru (obnovení továrního nastavení)

Verze fi rmwaru, pouze informativní údaj.

OBNOVENÍ TOVÁRNÍHO NASTAVENÍ:

Stiskněte dlouze (cca na 3 s) tl. —, na LCD se krátce objeví nápis RESE a termostat se vrátí do továrního nastavení!

NASTAVENÍ TEPLOTNÍHO PROGRAMU (PROG)

Stiskněte 2x tl. MENU, tl. +vyberte funkci PROG a potvrd'te tl. MENU.

ZVOLTE DEN NEBO BLOK DNÜ:

- tl.+ zvolte den nebo blok dnů, který chcete programovat:

1= pondělí 5= pátek 12345= pondělí až pátek
2= úterý 6= sobota 67=	sobota až neděle
3= středa 7= neděle 1234567= celý týden
4= čtvrtek	TABULKA PRO VÝBĚR DNÍ K PROGRAMOVÁNÍ

- po výběru stiskněte tl. MENU

ZVOLTE ČAS 1. ZMĚNY:

- na displeji se objeví nastavení první časové změny (1) a bliká údaj o čase

- tl. — nebo ñastavte čas první změny (minimální skok 10 min.) a potvrďte tl. MENU

- na displeji se rozbliká symbol 🙏, 📊nebo 🌐 tl. + vyberte požadovanou teplotu (hodnoty teplot jsou nastaveny v parametrech P1, P2 a P3 viz str.5)

• na displeji se automaticky objeví nastavení druhé časové změny (2) ve stejném dni.
• tento postup opakujte až po nastavení všech časových změn (max.6) a poté opustte režim programování dlouhým stiskem tl. MENU.
• vyberte funkci AUTO a termostat začne pracovat podle nastaveného programu.

PŘEDNASTAVENÝ TEPLOTNÍ PROGRAM

P 1 (C = 1 7 ^ ° C P 2 ♣ = 2 3 ^ ° C P 3 ♢ = 2 5 ^ ° C

program pro Po-Pá

program pro So-Ne

Stiskněte jakékoli tlačítko v režimu AUTO a poté tl. — nebo + změňte krátkodobě požadovanou teplotu.

Tuto teplotu udržuje termostat až do další teplotní změny dané programem.

FUNKCE OFF trvalé vypnutí

Stiskněte 2x tl. MENU, tl. +yberte funkci OFF a potvrd'te tl. MENU.

Termostat vypne. Na displeji se objevuje nápis OFF. Pro zrušení této funkce stiskněte 2x tl. MENU a tl. + vyberte jiný režim (AUTO nebo MANU). Pozn.: nezámrazový režim je stále funkční.

ZÁMEK KLÁVES

Slouží k zablokování klávesnice, ochrana proti nežádoucí manipulaci. Stiskněte tlačitko MENU a tl. — , tím se zablokuje klávesnice. Na displeji zobrazí nápis LOC. Zrušení, tj. odblokování je možné současným stisknutím tlačitek MENU a + .

Pozn.: pokud je zadán kód zámku kláves (viz parametr P7, str.6) je nutné zadat příslušný kód!

NEZÁMRAZOVÝ REŽIM

Pokud teplota v místnosti klesne pod 3°C, tak termostat automaticky zapíná připojené zařízení (topidlo). Na LCD se zobrazí nápis FrO. Jakmile teplota stoupne o 0.5°C, vrací se zpět do nastaveného režimu.

AUTOMATICKÁ ZMĚNA LETNÍ/ ZIMNÍ ČAS

Pokud je správně nastavený aktuální čas, dochází k automatické změně z letního na zimní čas a naopak.

PŘÍKLAD POUŽITÍ

PŘEHLED VYRÁBĚNÝCH TYPŮ

PT14

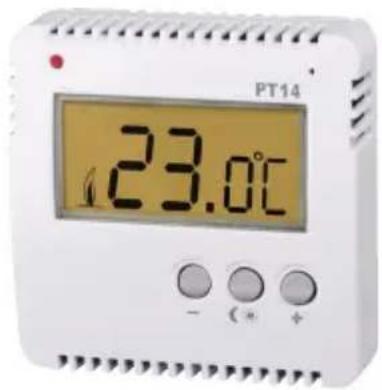

Termostat s podsvíceným displejem vhodný pro přímotopy, podlahové vytápění a elektrické topné panely.

Výhody:

rychlá volba úsporné a komfortní teploty jednoduché ovládání výstupní relé max. 16 A napájení 230 V AC pevná hystereze 0.5 °C

PT14-HT

Termostat s podsvíceným displejem vhodný pro ovládání termoelektrických pohonů (NC = bez napětí uzavřen). Jako spínací prvek je použitý polovodič, který zaručuje bezhlučný provoz.

Výhody:

rychlá volba úsporné a komfortní • teploty jednoduché ovládání • na výstup je možné připojit max. • 2 ks termoelektrických pohonů napájení 230 V AC • plynulá regulace •

Je určen pro ovládání termoelektrických pohonů typu NC (bez napětí ventil uzavřen), které jsou součástí teplovodního podlahového topení nebo radiátorů. Slouží k regulaci teploty v obytných prostorech. Přehledný LED podsvícený displej umožňuje čtení i nastavování při nízké intenzitě okolního osvětlení. Jednoduché nastavení umožňuje ovládání i pro starší lidi.

Technické parametry
Napájení	230 V/ 50 Hz
Příkon	0.5 VA (0.5 W)
Typ regulace	PWM
Počet teplotních změn	na každý den 6 teplotních změn
Minimální program. čas	10 minut
Rozsah nastavitelných teplot	+3°C až 39°C
Nastavení teplot	po 0.5°C
Minimální indikační skok	0.1°C
Přesnost měření	± 1°C
Spínací prvek	triak
Stupeň krytí	IP20
Třída ochrany	II
Výstup	max. 0.1 A, max. 2 ks ventilů
Pojistka	630 mA, typ F630L/250V
Pracovní teplota	0°C až +40°C

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razítko prodejny:
kontroloval:

V případě záručního a pozáručního servisu, zašlete výrobek na adresu distributora nebo výrobce.

LEAD FREE y souladu s RoHS
