NÁVOD K OBSLUZE BT23 Elektrobock

• vhodný pro všechny typy kotlů s ON / OFF ovládáním
• týdenní program (nastavitelný)
• 6 teplotních změn na každý den

• protizámrazová ochrana
- jednoduchá montáž
- moderní design

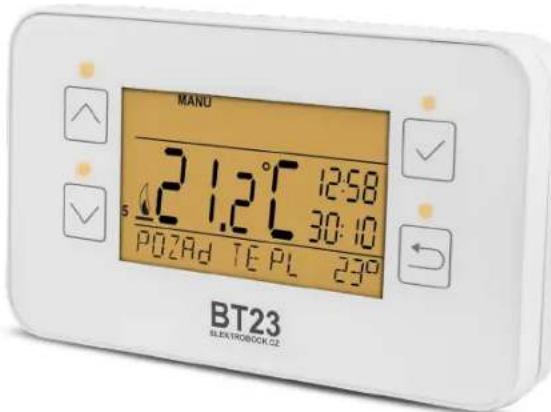

BT23 je prostorový bezdrátový digitální termostat s podsvíceným displejem pro automatickou regulaci vytápění. Výhodou je rychlá změna požadované teploty pouhým stisknutím tlačítka a možnost nastavení týdenního programu s 6 teplotními změnami na den.

přijímač - do zásuvky

• Napájení přijímače 230 V/ 50 Hz
- Přijímač se systémem SAMOUČENÍ KÓDŮ a s pamětí E-EPROM (uchová kód i při výpadku napětí)
- Dvou-vodičové připojení ke kotli (bezpotenciální kontakt)
- Indikační LED pro signalizaci stavů

- indikace napájení

• vyslání/ příjem signálu
• poruchový stav
• sepnuté relé

- zaručuje spolehlivost prénosu signálu a umožnuje získávat zpětné informace

vysílač

- je volně prénosný - v moderním designu

• Velký přehledný a podsvícený displej
• Přednastavený týdenní program
• 6 teplotních změn na každý den
• Programování po 10-ti minutách a 0.5 °C
• Programování po dni nebo Po-Pá, So-Ne a Po-Ne
  • Volba HYSTEREZE 0.1 °C až 6 °C
• Možnost krátkodobé změny teploty
  • Manuální režim (MANU)
• Trvalé vypnutí (OFF)
• Režim dovolená
• Nezámrzový režim (3°C)
• Funkce pro otestování správného zapojení (TEST)
  • Automatická změna LETNÍ/ZIMNÍ čas
  • Napájení alkal. bateriemi 2 x 1.5 V/AA
• Možnost vypnutí zvukové signalizace tlačítek

OVLÁDACÍ PRVKY PŘIJÍMAČE

NAUČENÍ KÓDU

Z výroby je sestava BT23 nakonfigurována a připravena k použití - po zprovoznění přijímače a vysílače stačí použít funkci TEST (viz str.7)! Pokud ovšem dojde k vymazání paměti přijímače - bliká červená dioda, použijte následující postup:

1. Stiskněte na cca 1.5 s "FUNKČNÍ TLAČÍTKO" na přijímači, střídavě se rozblikají žlutá a červená LED, přijímač čeká na kód (tzv. režim učení).
2. Stiskněte 2 x tl.“☑”, tlačítky “☑” vyberte režim CONST a “☑” vyberte test a potvrd’te tl.“☑”.
3. Tlačítky “☑”, dojde k vyslání signálu do přijímače. Na vysílači se krátce objeví znak pro bezdrátové vysílání “a po navázání komunikace se trvale rozsvítí nápis RFM.
4. Přijetí kódu do přijímače je indikováno současným zablikáním žluté a červené LED, tím je kód naučen. Po přijetí kódu dojde k několikanásobnému sepnutí výstupního relé pro ověření správné funkce BT23.

MONTÁŽ PŘIJÍMAČE

• vypněte hlavní jistič
- zapojte přijímač ke kotli podle schématu (u kotle využijte svorky určeny pro prostorový termostat 2 vodiče!)
- připojte přijímač k elektrické síti 230V/50Hz
- zapněte hlavní jistič, na přijímači se rozsvítí zelená dioda a tím je přijímač připraven k dalšímu nastavení

Přijímač instalujte (do vnitřních prostor) co nejdále od velkých kovových předmětů (min. 0.5 m) a mimo silnoproudá vedení z důvodu ovlivnění příjmu signálu! Doporučujeme, aby instalaci prováděla osoba s odpovídající elektrotechnickou kvalifikací!

OVLÁDACÍ PRVKY VYSÍLAČE

BT23 je prostorový digitální termostat s podsvíceným displejem pro automatickou regulaci vytápění. Výhodou je rychlá změna požadované teploty pouhým stisknutím tlačítka a možnost nastavení týdenního programu s 6-ti teplotními změnami na den.

UMÍSTĚNÍ

Termostat instalujte na vhodné místo, kde jeho činnost nebude ovlivněna přímým prouděním teplého vzduchu od topidla, slunečním zářením a jinými rušivými vlivy. Také se vyvarujte montáži na venkovní stěnu. Instalační výška by měla být cca 1.5 m nad zemí. Termostat umístěte do tzv. referenční místnosti, např. obývací pokoj (podle teploty v této místnosti bude docházet k spínání zdroje tepla).

Obr.1

Stiskněte 2x tl.“ ☑, na displeji se rozbliká údaj o požadované teplotě. Tl.“ ☑ proved’te změnu požadované teploty a stiskněte tl.“ ☑.

V režimu AUTO bude změna trvat do další změny dané programem.

V režimu MANU bude změna trvalá.

VÝMĚNA BATERIÍ

Jakmile se na displeji objeví znak “ je nutné provést výměnu baterií.

1) Sejměte ovládací část od spodního krytu přístroje (obr.1).
2) Proved'te výměnu baterií. Dbejte na správnou polaritu, která je vyznačena v prostoru pro baterie (obr.3). Po vyjmutí baterií termostat zachová veškerá nastavení v paměti jen cca 20 s.
Používejte vždy alkalické tužkové baterie 2 x 1,5 V typ AA! Doporučení: proved'te kontrolu baterií před každou topnou sezónou!

Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

Montáž a výměnu baterií smí provádět jen osoba s odpovídající kvalifikací! Montáž musí být prováděna bez napětí!

Prvním stisknutím kteréhokoli tlačítka dojde k aktivaci podsvícení displeje. Dalším krátkým stiskem tl.“ 🚙️ vstoupíte do hlavního menu, kde je možný výběr provozních režimů.

AUTO (z výroby nastaven týdenní program viz str.6)

Termostat pracuje podle nastaveného týdenního programu (tento program je možné měnit, podrobný popis viz PROG).

Stiskněte 2 x tl.“▶, tlačítky “√vyberte režim AUTO a potvrdte tl.“√.

Termostat pracuje podle nastavené teploty až do další ruční změny.

Stiskněte 2 x tl.“☑, tlačitky “√vyberte režim MANU a potvrdte tl.“☑.

OFF (udržuje se nezámrzová teplota 3°C - nelze měnit)

Termostat je vypnutý až do další ruční změny režimu.

Stiskněte 2 x tl.“☑, tlačítky “☑vberte režim OFF a potvrďte tl.“☑.

DOVOLENÁ

Termostat udržuje nastavenou teplotu do nastaveného datumu. Po uplynutí nastavené doby se vrátí automaticky zpět do posledního zvoleného režimu před dovolenou AUTO/ MANU.

Stiskněte 2 x tl.“ 🚫, tlačítky “ “ vyberte režim a potvrd’te tl.“ 🚫 Postupně nastavte teplotu, kterou má termostat udržovat během dovolené a datum návratu z dovolené. Tlačítky “ 🚫 proved’te změnu hodnot a stisknutím tl.“ 🚫 vždy potvrďte.

Po nastavení, stiskněte tl.“ 📋 pro návrat do základního zobrazení.

Pozn.: dovolenou je možné kdykoli zrušit výběrem jiného režimu AUTO nebo MANU.

NASTAVENÍ HODIN

Nastavení aktuálního času a datumu.

Stiskněte 2 x tl.“☑”, tlačítky “☑” “vyberte režim HODINY a potvrďte tl. “☑”.

Tl.“☑” provedte změnu hodnot a stisknutím tl.“☑” vždy potvrďte (nastavovaný údaj vždy bliká, tl.“☑” se vrátíte zpět do menu.

Nastavení týdenního programu až s 6-ti změnami na den. Stiskněte 2 x tl.“ ➤ “, tlačitky “☑” vyberte režim PROG a potvrdte tl.“☑”. Na displeji bliká počet dní pro naprogramování, tlačitky “☑vyberte jednu z možností (je možné programovat den po dni nebo 1-5=Po - Pá, 6-7=So - Ne a 1-7=Po - Ne) a potvrdte tl.“☑”.

Rozbliká se 1.čas změny, tlačitky “nastavte čas a potvrďte tl.” “. K tomuto času nastavte tlačitky “teplotu a opět potvrďte tl.”“. Na LCD se objeví 2.čas změny. Postupujte stejným způsobem jako u prvního nastavení změn.

Takto je možné nastavit až 6 teplotních změn na den. Pro návrat do menu stiskněte tl.“ ➤. Po změně přednastaveného programu překontrolujte zda všechny nastavené změny odpovídají Vašim požadavkům! Není podmínkou využívat v jednom dni všech šest změn!

CONST (KONSTANTY)

Nastavení parametrů regulace. Stiskněte tl.“”, tlačítky “☑” vyberte režim CONST a potvrd’te tl.“☑”.

Výběr jazyka (CZ/PL/EN/DE/SK/RU). Tlačitky “☑vyberte jazyk a potvrdte tl.“ “. ☑

Hysterezi lze nastavit od 0,1 do 6°C. Např. pokud je hystereze 1°C, požadovaná teplota 20°C, termostat vypne při 20°C a znovu sepne při 19°C. Tlačitky “☑nastavte hodnotu a potvrďte tl.“ . ☑

3 TEST RFM

Doporučujeme použít při prvním použití termostatu pro ověření správného připojení!

Tlačitky "☑" se spustí test a dojde k několikanásobnému zapnutí/vypnutí výstupního relé (na LCD se objeví nápisy ZAPNUTO/VYPNUTO). TI."☑" se zobrazí další konstanta, pro návrat do hlavního menu stiskněte tl."☐".

4 ZVUK STISKU

TI.“ ☑ zapínáte nebo vypínáte zvukovou signalizaci tlačítek.

5 LETNÍ / ZIMNÍ změna času

Volbou ANO tlačitky “☑” můžete aktivovat automatickou změnu na LETNÍ / ZIMNÍ čas.

Nemusíte se starat o změnu času, termostat provede automatické nastavení pro aktuální rok.

6 VERZE (obnovení továrního nastavení)

Verze firmwaru, pouze informativní údaj. Pokud dlouze stisknete (cca na 3 s) tl.“ 📋 zároveň 🚫ha LCD se krátce objeví nápis RESET a termostat se vrátí do továrního nastavení!

POPIS LCD

1. Aktuální den (v režim Prog výběr počtu dní pro naprogramování)
2. Indikace zapnutí topení
3. Aktuální teplota v místnosti
4. Indikace režimu CLOC (nastavení aktuálního dne a času)
5. Režimy pro nastavení programů (PROG) a konstant (CONST)
6. Automatický režim

7. Manuální režim

8. Trvalé vypnutí

9. Režim dovolená
10. Indikace vysílání signálu
11. CHYBA vysilání signálu
12. Indikace bezdrátového režimu
13. Aktuální čas
14. Aktuální datum/požadovaná teplota
15. Stavový řádek, který se dynamicky mění podle běžícího procesu
16. Indikace slabých baterií

OVLÁDACÍ MENU (STROM) - ZPŮSOB PROGRAMOVÁNÍ

Poznámky

Poznámky

PROSTOROVÝ TERMOSTAT

BT23

Vlastnosti:

• prednastavený týdenní program

• napájení alkalickými bateriemi 2 x 1,5 V / AA

• 6 teplotních změn na den

• programování po 10 minutách a 0.5 °C

• možnost programování po dni nebo Po-Pá, So-Ne a Po-Ne

• protizámrazová ochrana 3 °C

- krátkodobá změna požadované teploty

• výstup (bezpotenciální kontakt) max. 5 A / 250 V AC

• intuitivní navigace ve vybraném jazyku (CZ / SK / PL / EN / DE / NL / RU)

- funkce pro otestování správného zapojení

• automatická změna LETNÍ / ZIMNÍ čas / možnost volby (ano-ne)

• velký přehledný podsvícený grafický displej

• možnost nastavení HYSTEREZE

• manuální režim MANU

• trvalé vypnutí OFF

• režim DÓVOLENÁ

• indikace slabé baterie

• světlená i zvuková indikace tlačítek

• možnost vypnutí zvuku tlačítek

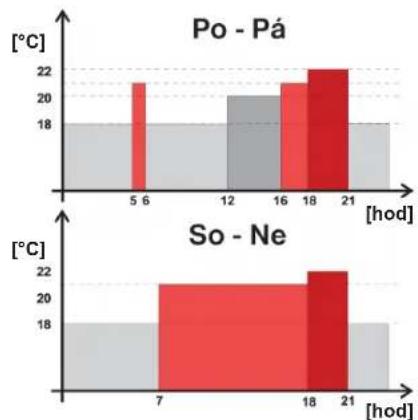

Přednastavený TÝDENNÍ program:

Technické parametry vysílače		Technické parametry přijímače
Napájení 2 x 1,5 V alkal. baterie typ AA		Napájení	230 V AC
Počet nastavitelných teplot na každý den 6 různých teplot		Typ komunikace obousměrná
Hystereze 0.1 až 6°C		Max. spínaný proud	8 A
Minimální program.čas 10 minuť		Spínací prvek	relé
Rozsah nastavitelných teplot +5°C až 39°C		Frekvence	433,92 MHz
Nastavení teplot po 0.5°C
Minimální indikační skok 0.1°C
Přesnost měření ± 0,5°C
Životnost baterií topná sezóna
Stupeň krytí IP20
Výstup max.5 A (bezpotenciální kontakty)
Pracovní teplota	0 až 40 °C

EU PROHLÁŠENÍ O SHODĚ

Timto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařizení BT23 je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.

ELEKTROBOCK CZ s.r.o.

Blanenská 1763

Kuřim 664 34

Tel.: [phone]

Technická podpora (do 14h)

Mobil: [phone]

[phone]/6

www.elbock.cz
