NÁVOD K OBSLUZE PT01 Elektrobock
s automatickým nočním útlumem
PT01
• automatický noční útlum - požadovaná teplota se na 8 hodin sníží o 3 °C
- napájení bateriemi
- indikace sepnutí kotle LED
- je vhodný pro regulaci vytápění nebo chlazení
ELEKTROBOCK
MADE IN CZECH REPUBLIC
! Upozornění !
Výrobek instalujte na vhodné místo, kde jeho činnost nebude ovlivněna přímým prouděním teplého vzduchu od topidla, slunečním zářením a jinými rušivými vlivy. Vyvarujte se také montáži na venkovní stěnu.
Návod k obsluze
1 Otevřete kryt termostatu.
2 Zkontrolajte spravnou polantu bateri (+/-) a odstraňte izolační papírek z kontaktu baterie.
3 MONTAZ NA STENU - pripevnete zadní kryt termostatu na stěnu pomocí šroubků - ty zašroubujte do připravených otvorů.
Montáž smí provádět osoba s odpovídající elektrotechnickou kvalifi kací a bez napětí.
Nasad'te přední kryt termostatu a zkontrolujte správné zapojení termostatu pomocí funkce TEST: podržte tlačítko (na 10 sekund. Relé 5 × zapne / vypne. Při sepnutí relé svítí LED.
Pokračujte v nastavení požadované teploty pomocí regulačního kolečka. Je možné nastavit teplotu 11 až 29 °C po hodnotách 0.5 °C.
Pokud je regulační kolečko v poloze ✉, je přednastavena požadovaná teplota na 3 °C (tzv. nezámrzná teplota).
| Indikace LED | |
| 4 × zabliká noční | útlum |
| krátce blikne každých 8 sekund | indikace sepnutí relé (zapnutí kotle) |
| 3 × krátce blikne každých 8 sekund | indikace slabé baterie (bez ohledu na to, je-li relé sepnuto nebo ne) * |
* Pokud nejsou baterie vyměněny do 30 dnů, termostat se trvale vypne. Indikace LED však pokračuje až do úplného vybití.

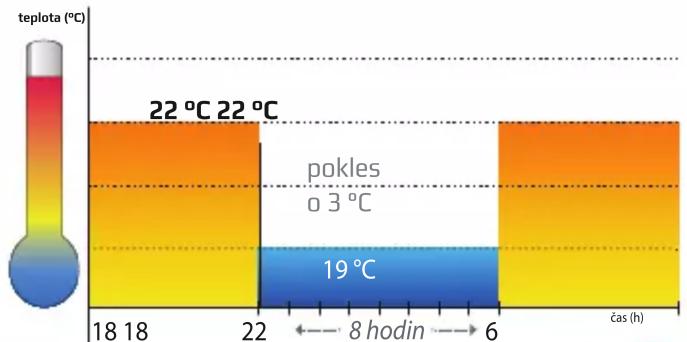

NOČNÍ ÚTLUM nastavení funkce:
Požadovaná teplota se tím sníží o 3°C na dobu 8 hodin. Cyklus se opakuje každý den ve stejnou dobu.

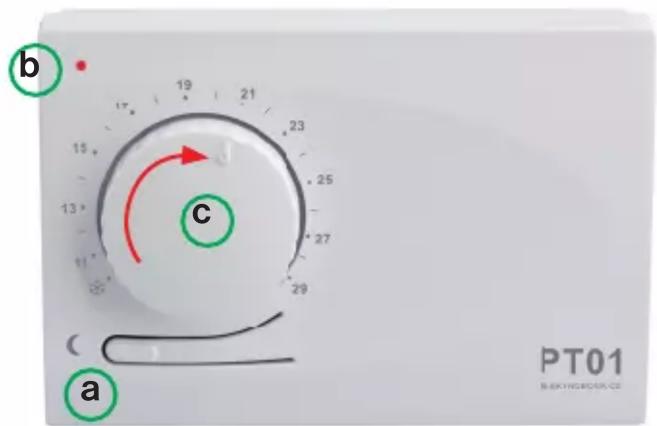

Pro aktivaci krátce stiskněte tlačítko ( a ), červená LED čtyřikrát blikne b. Pro deaktivaci funkce pootočte kolečkem regulace teploty c.
PT01 je jednoduchý elektronický prostorový termostat pro manuální regulaci vytápění a s možností automatického nočního útlumu teploty.
PT01
Vlastnosti termostatu PT01:
- plnohodnotná náhrada bimetalových termostatů
• jednoduché ovládání - snadná montáž na stěnu
- regulace na požadovanou teplotu s hysterezí 0.3 °C
- nastavení požadované teploty v rozsahu 11 až 29 °C po 0.5 °C
- nezámrzový režim 3 °C
- automatický noční útlum - požadovaná teplota se sníží po dobu 8 hodin, cyklus se opakuje každý den ve stejnou dobu
- indikace sepnutí relé
- indikace slabé baterie
- režim TEST
| TECHNICKÉ PARAMETRY | |
| Napájení alkal. baterie | 2 × 1.5 V,typ AA/R6 (součást balení) |
| Životnost baterií až 3 roky | |
| Rozsah teplot | 11 až 29 °C |
| Hystereze 0.3 °C | |
| Nastavení teplot po 0.5 °C | |
| Přesnost měření 0.5 °C | |
| Výstup relé, max. 5 A / | 250 V AC |
| Stupeň ochrany IP20 | |
| Třída ochrany II | |
| Rozměry (D׊×H) 113 mm × 76 mm × 25 mm | |
Dárek v balení:
Dvě alkalické baterie 1.5 V s životností až 3 roky.
Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!
Záruční doba je 2 roky.
V případě záručního a pozáručního servisu zašlete výrobek na adresu výrobce.
Blanenská 1763, Kuřim 664 34
