NÁVOD K OBSLUZE Pocket Home PH-PK25 Elektrobock

Přijímač pro kotle s OpenTherm komunikací

• prvek systému PocketHome ®
• Napájení přes komunikační linku OT přímo z kotle
• uchovává poslední nastavení a v případě poruchy bezdrátového signálu, zabezpečí provoz kotle.
• Obousměrná komunikace s kotlem přes OpenTherm linku.

Popis

Přijímač PH-PK25 je jednotka, která se připojuje pomocí komunikační linky OpenTherm přimo ke kotli, kde zajišťuje předávání dat mezi kotlem a centrální jednotkou systému PocketHome.

Funkce přijímače při výpadku OT linky:

a) príjimač napájen pouze pres OT linku => Pri výpadku OT linky, príjimač ztrati napájení a nebude funkční. Kotel bude pracovat podle svého termostatu!
b) přijímač napájen AD05 => Při výpadku OT linky bude přijímač stále napájen, ale bude indikovat chybu OT linky červenou diodou Error OT+.

Funkce přijímače při výpadku bezdrátového spojení s CJ:

a) přijímač má informaci o venkovní teplotě od kotle => Automaticky přejde do ekvitermní regulace. Pokud nebyla nastavena, tak termostat automaticky vybere křivku č.12 s posunem 2.5.
b) přijímač nemá informaci o venkovní teplotě od kotle => Automaticky přejde do nezámrzového režimu, kdy 30 minut topí na maximální teplotu a 3 hodiny netopí.

Montáž

Přijímač instalujte na vhodné místo, kde jeho činnost nebude ovlivněna rušivými vlivy. Instalujte ho co nejdále od velkých kovových předmětů (min. 0.5 m) z důvodu špatného příjmu signálu. Při instalaci dbejte na to, aby kolem přijímače neprocházela žádná silnoproudá vedení.

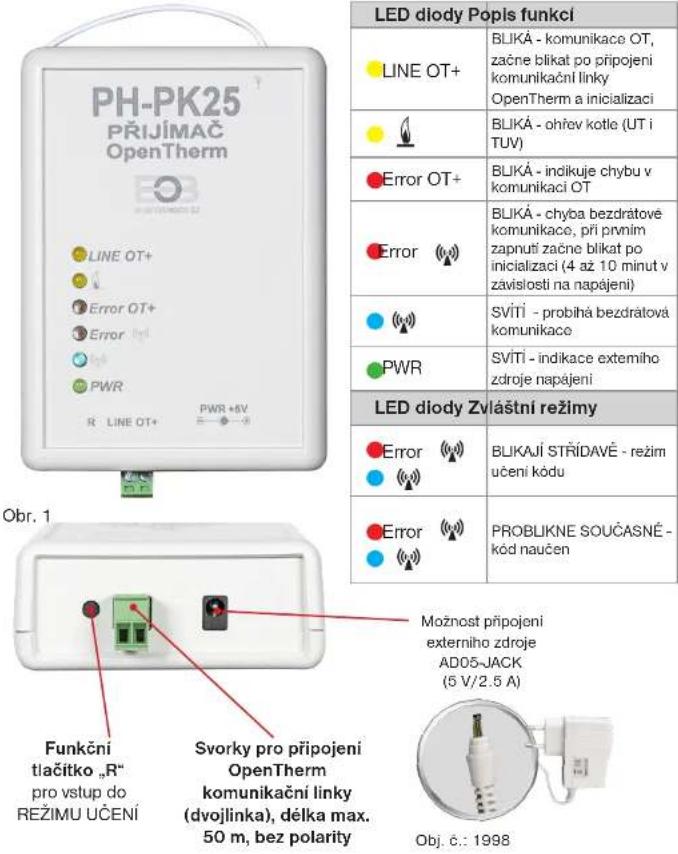

1. Připevníme přijímač PH-PK25 na stěnu pomocí oboustranné lepící pásky.
2. Ke svorkovnici označené LINE OT+ přivedeme komunikační dvojlinku OT od kotle. Spustí se inicializace, žádná dioda nebliká (tento jev může trvat až

10 minut). Doporučujeme použit externi zdroj AD05-JACK (je současti baleni), který zabezpeći trvalé napájení přijimače a bezporuchový provoz.

Pozn.: Pokud je OpenTherm linka z kotle funkční, začne po připojení k přijímači blikat žlutá dioda LINE OT+. Pokud po připojení linky k přijímači kotel topí do UT nebo TUV, bliká také žlutá dioda

Jakmile začne po inicializaci blikat červená dioda Error 📄 je možné přejít k párování s centrální jednotkou (viz následující strana).

Presné elektricke připojeni viz návod příslušného kotle.
Doporučujeme, aby montáž a uvedení do provozu přijímače prováděl SERVISNÍ TECHNIK nebo osoba s odpovídající elektrotechnickou kvalifikací!

Párování s centrální jednotkou

1. Vyčkejte až proběhne inicializace přijimače a začne blikat červená dioda Error
2. Přihlaste se do aplikace EOB-POCKETHOME.
3. Přejděte do nastavení (MENU -> Nastavení).
4. Spustte servisní režim, aby bylo možné přidávat prvky do systému.
5. Z nabídky vyberte „Správa zařizení..
6. Klikněte na MENU -> Přidat zařízení.
7. Z nabidky vyberte typ „PK“ a pojmenujte si toto zařízeni. Případně jej můžete umístit do mistnosti. Následně klikněte na OK.
8. Vyčkejte na rozblikáni LED CODING na centrální jednotce.
9. V pravé části obrazovky u vytvořeného prvku vyberte možnost „Párovat...
10. Nyní jste vyzváni k aktivaci režimu učení na zařízení.
11. Uvedte prijimač (PH-PK25) do režimu učeni krátkým stisknutim funkčního tlačitka - střídavě se rozblikají LED (v), ERROR (v)
12. V aplikaci potvrďte výzvu stisknutím tlačitka OK.
13. V případě úspěšného spárování na přijímači 3x současně zabliká modrá a červená dioda (v), v aplikaci se objevi napis OK a tlačitko TEST. V případě neúspěchu je možné postup párování zopakovat.
14. Nyni je prvek úspěšné přidán do systému a je možné jej začit použivat.

vky do s

Po připojení externiho čidla k centrální jednotce zobrazuje aktuální teplotu v místnosti.

Manuální nastavení teploty. Tato teplota slouži pro výpočet teploty otopné vody na základé zvolené ekvitermni křivky. Více na: https://history.elektrobock.cz/Equitherm

Teplotní program pro automatické nastavení teplot. Po kliknutí lze editovat. Tato teplota slouží pro výpočet teploty otopné vody na základě zvolené ekvitermní křivky. Vice na: https://history.elektrobock.cz/Equitherm

Režim prvku: AUTO - regulace dle zvoleného programu MANU - manuálni režim

Zobrazeni OpenTherm informaci z kotle. V případě, že kotel nepodporuje danou informaci, zobrazi se misto hodnoty „!“.

Pro pristup k nastavení TUV. Vice na následující strané.

Na této obrazovce naleznete nastavení pro ohřev teplé užitkové vody (TUV).

Detail nastaveni programu TUV pro daný den:

Tabulkové zadávání teplotního programu:

Posunem bodu v ose X nastavte požadovanou teplotu TUV, posunem v ose Y pak čas.

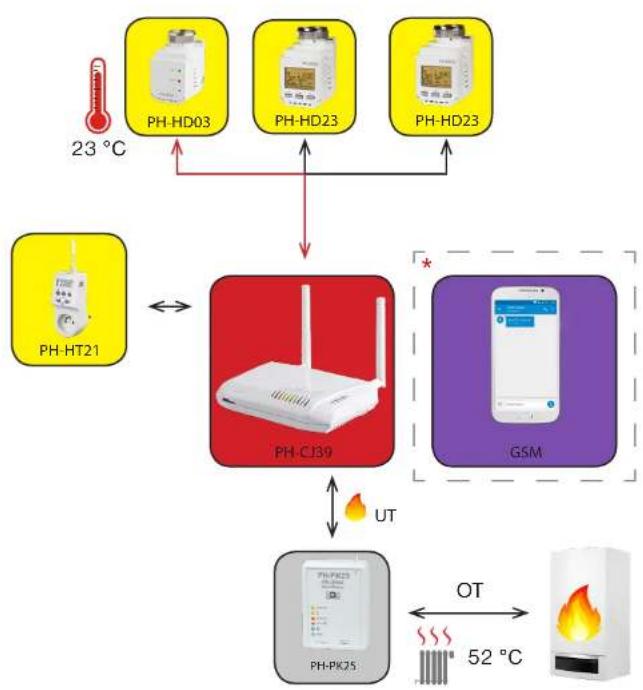

Hierarchie v systému PocketHome®

* Dostupné pouze u PH-CJ39 GST
Aktualni verzi návodu naleznete na: www.elbock.cz

centrální jednotka

SMS zpráva, prozvoněni

přijímač, koncový prvek

prijimač kotle

vice na: www.pockethome.cz

Technické parametry
Napájení	přímo z komunikační linky OpenTherm, nebo AD05-JACK (součástí balení)
Komunikační linka OT polarita délka	dvojlinka bez polarity do 50 m
Typ komunikace	obousměrná OpenTherm
Frekvence	433.92 MHz
Vysílací výkon	<10 mW
Dosah	200 m (na volné ploše), 25 m (v zástavbě)
Stupeň krytí	IP20
Provozní podmínky	T= 0 °C až +40 °C, RH <90 %, nekondenzující
Rozměry	(VxŠxH) 110 x 75 x 25 mm

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařízení PH-PK25 je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
