NÁVOD K OBSLUZE BT002-A Elektrobock

DVOUKANÁLOVÝ BEZDRÁTOVÝ PŘIJÍMAČ pro ovládání kotle a dvou čerpadel - NÁSTĚNNÝ -

Pro dvougenerační domy s jedním kotlem a dvěma nezávislými okruhy
Podle požadované teploty v daném okruhu spíná kotel a příslušné čerpadlo
Obousměrná bezdrátová komunikace na 433.92 MHz
Přijímač se systémem SAMOUČENÍ KÓDŮ a s pamětí E-EPROM (uchová kód i při výpadku napětí)
Vizuální kontrola stavů pomocí barevných indikačních diod
Vhodné vysílače (termostaty) pro ovládání jsou BPT010, BPT710 a další na www.elbock.cz

POPIS OVLÁDACÍCH PRVKŮ

ZELENÁ SVÍTÍ = správné připojení k el. síti

ČERVENÁ BLIKÁ = prázdná paměť E-EPROM

ŽLUTÁŽLUTÁ SVÍTÍ - sepnuté relé (čerpadlo OC1)

ORANŽOVÁ SVÍTÍ - sepnuté relé (čerpadloOC2)

MODRÁ SVÍTÍ - sepnuté relé (kotel)

ČERVENÁ + ŽLUTÁ BLIKAJÍ STRÍDAVĚ = režim učení kódu OC1

ČERVENÁ + ŽLUTÁ BLIKAJÍ SOUČASNĚ = kód pro OC1 byl naučen

ČERVENÁ + ORANŽOVÁ BLIKAJÍ STRÍDAVĚ = režim učení kódu OC2

ČERVENÁ + ORANŽOVÁ BLIKAJÍ SOUČASNĚ = kód pro OC2 byl naučen

ČERVENÁ + ŽLUTÁ + ORANŽOVÁ SVÍTÍ SOUČASNĚ = režim mazání paměti

ČERVENÁ + ŽLUTÁ SVÍTÍ = porucha OC1

ČERVENÁ + ORANŽOVÁ SVÍTÍ = porucha OC2 více na str. 3

instalační otvory na KU/KP68

FUNKČNÍ tlačítko

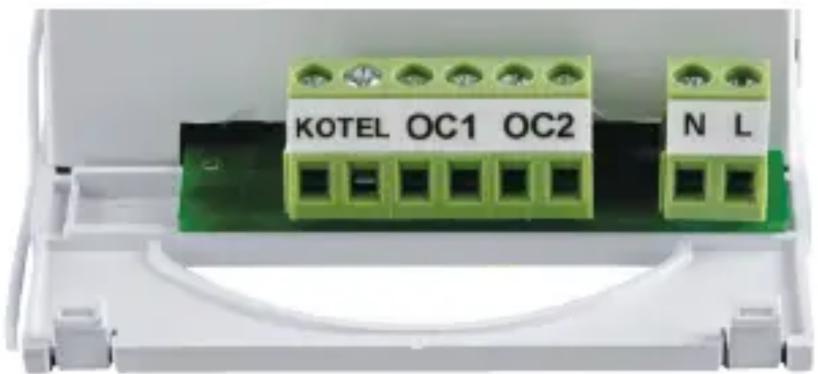

svorky pro kotel a čerpadla

svorky pro napájení

SCHÉMA ZAPOJENÍ

Doporučení:

Při použití krouceného vodiče, použijte dutinky.

Přijímač instalujte (do vnitřních prostor) co nejdále od velkých kovových předmětů (min. 0,5 m) a mimo silnoproudá vedení z důvodu ovlivnění příjmu signálu! Doporučujeme, aby instalaci prováděla osoba s odpovídající elektrotechnickou kvalifi kací!

1. Odklopte prední kryt přijímače dle obr. 1,2.
2. Připevněte přijímač na stěnu (nebo přímo na instalační krabici).
3. Vypněte hlavní jistič.
4. Zapojte přijímač podle schématu.
5. Připojte přijímač k el. síti 230 V/50 Hz.

6. Zapněte hlavní jistič, na přijímači svítí zelená dioda, a tím je přijímač připraven k dalšímu nastavení.

7. Krátce stiskněte FUNKČNÍ TLAČÍTKO (obr.3) na cca 1.5 s (červená a žlutá dioda střídavě blikají). Režim učení pro OC1.

8. Na termostatu (vysílači) pro první okruh proved'te aktivaci přijímače podle návodu k danému vysílači (naučení kódu, režim TEST).

9. Při správném naučení kódu současně zablikají červená a žlutá dioda a dojde k několikanásobnému zapnutí/vypnutí výstupního relé OC1 (tento stav je indikován žlutou diodou).

10. V případě aktivace termostatu pro druhý okruh opakujte body 7. až 9.

Místo žluté diody bliká oranžová a spíná OC2!

Obr.1

krátký stisk (cca 1.5 s)
= režim UČENÍ KÓDU
dlouhý stisk (cca 5s)
= RESET, vymazání paměti

V případě učení dalšího termostatu se přepisuje kód OC2. Pokud chcete znovu učit OC1, je nutné vymazat paměť (dlouhým stiskem FUNKČNÍHO TLAČÍTKA na cca 5 s).

PORUCHA OC1 nebo OC2:

Pokud některý z vysílačů (termostatů) nekomunikuje déle jak 6 hodin, přejde přijímač do poruchového režimu. Toto se týká každého kanálu zvlášť: např. termostat 1 funguje a termostat 2 hlásí chybu signálu, bude OC1 spínat normálně podle termostatu 1 a OC2 bude 4 minuty zapnutý (včetně doběhu) a 6 minut vypnutý. Kotel bude spínat pokud poběží alespoň jedno čerpadlo, stejně jako v normálním režimu.

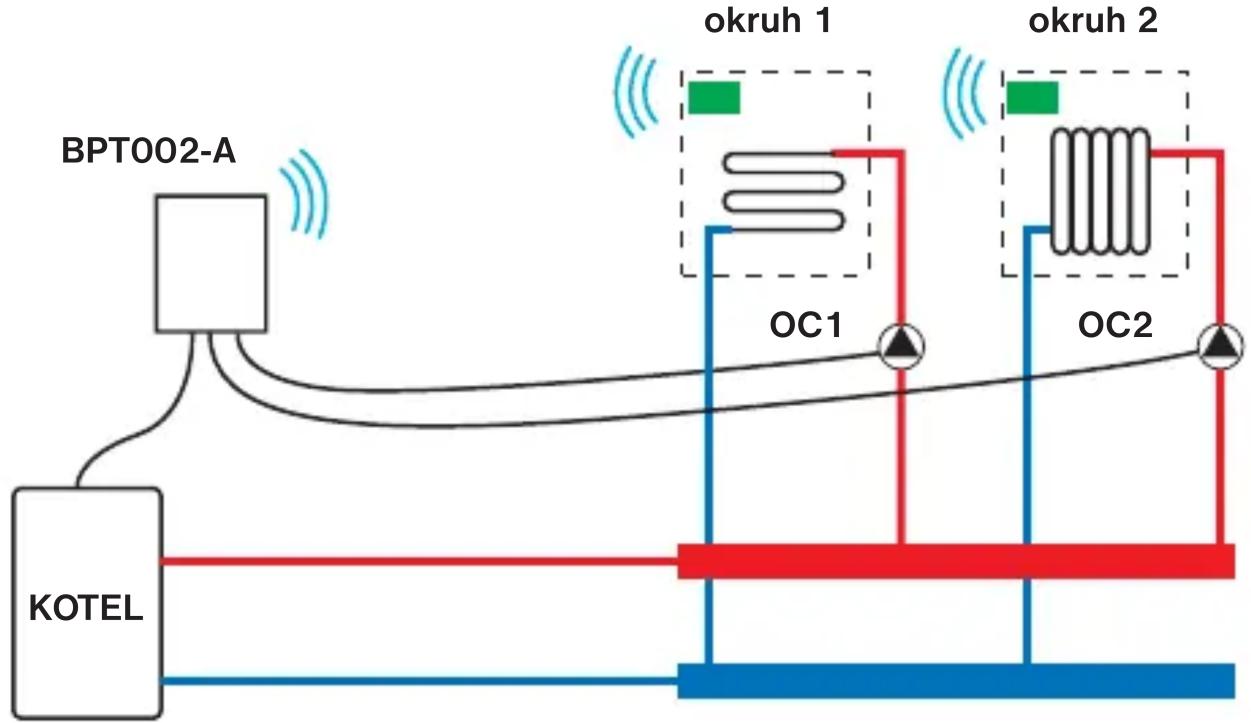

BPT002-A je vhodný pro dvougenerační domy s jedním kotlem a dvěma nezávislými okruhy. Každé patro má vlastní termostat, který na základě požadované teploty spíná kotel a příslušné čerpadlo pro daný okruh. Kotel vypne v případě, že ani jeden z termostatů nepotřebuje topit. Doběh čerpadla je 2 minuty.

Spolupracuje se všemi bezdrátovými termostaty naší firmy (www.elbock.cz). BPT002-A je možné použít i pro klasický stacionární kotel s externím čerpadlem, kde elektronika kotle čerpadlo neovládá. Tento přijímač zajistí doběh čerpadla po vypnutí kotle.

Technické parametry
Napájení	230 V/ 50Hz
Jmenovitý proud	< 30 mA
Příkon	< 1W
Typ komunikace	obousměrná
Frekvence	433,92 MHz
Dosah	200 m (na volné ploše), 25 m (v zástavbě)
Citlivost	< -95 dBm
Výstupy	3 x relé, max.6 A/ 250 VAC
Stupeň krytí	IP40
Třída ochrany	II
Pracovní teplota	0°C až +40°C
Rozměry (DxŠxH)	109 mm x 80 mm x 31 mm

PROHLÁŠENÍ O SHODĚ

My ELEKTROBOCK CZ s.r.o., tímto prohlašujeme, že výrobek BPT002-A je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

V Kuřimi 1.2.2015 na www.elbock.cz

Záruční doba je 2 roky. V případě záručního a pozáručního servisu, zašlete výrobek na adresu distributora nebo výrobce.
