NÁVOD K OBSLUZE Pocket Home PH-BP7-V Elektrobock

• prvek systému PocketHome®
• snímá teplotu v místnosti a vysílá požadavek pro sepnutí topení a v systému PocketHome® žádá o zapnutí kotle
• vhodné pro teplovodní podlahové topení a topné žebříky
• vysílač k přijímačům PH-BP7-P, PH-BP1-P, PH-BP1-P9

Obsah

Popis 3

Montáž....4

Ovládání (přehled) 5

Nastavení času 6

Párování s centrální jednotkou (CJ) ..... 7-8

Deaktivace ze systému s CJ .....9

Párování přijímače....10-11

Vymazání přijímače 12

Nastavení programu....13-14

Pracovní režimy.... 15

Režim dovolená 16

Nastavení konstant....17-19

Změna požadované teploty

a programu, provozní hodiny....20

Výměna baterií 21

Chybová hlášení, tipy .....22

Navigační karta 23

PH-BP7-V je bezdrátový termostat (vysílač), který podle požadované teploty v místnosti ovládá přijímací jednotky PH-BP7-P, PH-BP1-P, PH-BP1-P9, které spínají připojené topné zařízení.

OZNAČENÍ PRVKŮ A JEJICH VLASTNOSTI FOTO
PH-BP7-V bezdrátový regulátor elektrického topení (vysílač)měří prostorovou teplotu v místnosti a reguluje topení podle požadované teplotyumožňuje nastavit 7 týdenních teplotních programů s 6-ti změnami na denspíná vždy jen jeden přijímač (PH-BP7-P, PH-BP1, PH-BP1-P9)moderní design a podsvícený displej
PH-BP7-P bezdrátový přijímač s možností podlahového čidlapřijímač s bezpotenciálním kontaktem (vhodné např. pro podlahové topení)podle požadavků spíná topné zařízení a vysílá zpětné potvrzeníjednoduchá montáž na instalační krabicestavy přijímače jsou indikovány LED diodami na předním panelupo krátkodobém výpadku napětí se automaticky aktivuje do systému (paměť E-EPROM)
PH-BP1-P jednoklanálový bezdrátový přijímač - nástěnnýpřijímač s bezpotenciálním kontaktem (vhodné např. pro podlahové topení)podle požadavků spíná topné zařízení a vysílá zpětné potvrzeníjednoduchá montáž na instalační krabicestavy přijímače jsou indikovány LED diodami na předním panelupo krátkodobém výpadku napětí se automaticky aktivuje do systému (paměť E-EPROM)
PH-BP1-P9 9-ti kanálový bezdrátový přijímač - na DIN lištupřijímač s 9-ti bezpotenciálními kontakty (vhodné např. pro rozdělovač podlahového topení, ovládá termoel. pohony SEH30.20)podle požadavků spíná topné zařízení a vysílá zpětné potvrzeníjednoduchá montáž na DIN lištustavy přijímače jsou indikovány LED diodami na předním panelupo krátkodobém výpadku napětí se automaticky aktivuje do systému (paměť E-EPROM)

Montáž

Odklopte prední kryt vysílače.

Vložte alkalické baterie 2 x 1.5 V AAA.

Připevněte zadní kryt na stěnu.

Naklapněte přední kryt na zadní.

Volně stojící montáž:

Nasuňtě termostat na stojánek a zajistěte otočením (není součástí balení).

Vyvarujte se blízkosti míst jako např.: okenní parapet, televize, PC nebo přístroje s teplým popř. studeným sáláním.
Použivejte vždy pouze baterie 2 x 1.5 V, typ AAA! (nepouživejte dobijeci baterie).
Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

Ovládání (přehled)

1, Aktuální den (výběr počtu dní pro naprogramování v režimu Prog)
2, Provozní režim OFF/PROG/AUTO/MANU/■IOVOLENÁ
3, Aktuální teplota v místnosti
4, Indikace komunikace v systému PocketHome
5, Indikace zapnutého topení
6, Indikace uzamčení tlačítek
7, Indikace režimu CLOC (nastavení aktuálního dne a času)
8, Indikace vysilání bezdrátového signálu
9. Indikace slabých baterií
10, Indikace podlahového čidla
11, Indikace nezámrzové teploty (3°C)
12, Zobrazení požadované teploty a aktuálního času/výpis provozních režimů (tento řádek je podrobně vysvětlen u každého režimu)

Funkce ovládacích tlačítek

První stisk na kterékoliv tlačitko aktivuje podsvícení displeje.

2. stisk

krátký stisk na tl. MENU = ENTER (potvrzení)

dlouhý stisk na tl. MENU (cca 2 s) = krok zpět

Zrušení funkce zámku proved'te současným stisknutim

tl. MENU a tl. +

Nastavení času

A
Zákl. zobrazení

B
Objeví se AUTO popř. MANU

C

D

E

F

Stejným způsobem nastavte postupně minuty, sekundy tak jako den, měsíc a rok. Každé nastavení potvrd'te tlačítkem MENU.

G

Pro návrat do základního zobrazení stiskněte dlouze 2x MENU.

Párování s centrální jednotkou

Pro aktivaci do systému PocketHome® je možné použit aplikaci EOB PocketHome pro chytré telefony nebo PC s win10 (zdarma ke stažení na ObchodPlay, AppleStore, Microsoft store)!

Pro správu zařízení je nutné být v servisním režimu (viz strana 10 návod na PH-CJ39)!

V aplikaci pro PH-CJ39 (EOB PocketHome) prídejte prvek a stiskněte tl. „Párovat“ následovně:

Pro přidání prvku klikněte na MENU -> Přidat zařizení ve Správě zařizení

Nyní jste vyzváni, zda chcete přidat další prvek stejného typu. Pokud přidáváte více termostatů, klikněte na ANO.

Nově vytvořený prvek je přidán do seznamu prvků a je nutné jej spárovat s centrální jednotkou.

Pro párování prvku klikněte na PÁROVAT. Budete vyzváni k aktivaci režimu učení na zařízení viz niže. Poté doporučujeme stisknout Test pro ověření spárování.

Uved'te zařízení do režimu učení:

A

C

D

Po správném naučení se na PH-BP7-V objeví nápis tEST a symbol pro komunikaci s CJ.

A B Czákl. zobrazení

Objeví se AUTO popř. MANU

□

D

E

Na displeji zmizí symbol komunikace Tímto BP7 č.1 začne pracovat nezávisle na centrální jednotce.

i Nezapomeňte deaktivovat PH-BP7-V i na centrální jednotce, jinak CJ bude hlásit Err!

Párování s přijímačem

A
Zákl. zobrazení

B
Objeví se AUTO
popř. MANU

C

D

Na displeji se objeví COdE -
najděte „COnSt“.

E Na PŘIJÍMAČI* stiskněte krátce na cca 1s FUNKČNÍ TLAČÍTKO.

Přijímač PH-BP7-P

Po stisknutí FUNKČNÍHO TLAČÍTKA začnou obě diody střídavě blikat.
LED1
LED2

*Přijímač musí být zapojený dle schématu - viz návod k příslušnému přijímači a musí být pod napětím.

Na přijímači se několikrát současně rozsvití obě diody a dojde k několikanásobnému zapnutí a vypnutí výstupního relé. Na displeji vysílače se strídavě objeví „tESt On / tESt OFF“.

Počkejte cca 10s na ukončení synchronizace.

TÍMTO JE PŘIJÍMAČ SPÁROVÁN.

Stiskněte 2x dlouze tlačitko MENU pro návrat do základního zobrazení.

Pokud se objeví na displeji nápis COdE Err (komunkační chyba), neproběhl proces učení správně a celý postup učení je nutné zopakovat.

A B CZákl. zobrazení

Objeví se AUTO popř. MANU

D Objeví se tEST A

E

Na displeji se objeví COdE -.
Tímto je přijimač z termostatu vymazán.

Nastavení programu

A B C Zákl. zobrazení

Objeví se AUTO popř. MANU

D

E

F

Na displeji se nyní objeví U3 pro nastavení třetí teplotní změny.

Použijte stejnou metodu jako pri nastavení predchozích teplotních úseků.

Tímto způsobem lze nastavit až šest teplotních změn na den.

Pro výběr dalších dní stiskněte 1x dlouze tlačitko MENU

nebo

pro návrat do základního zobrazení stiskněte 3x dlouze tlačítko MENU.

Aby termostat pracoval dle nastaveného programu, musí být aktivován pracovní režim AUTO. Nastavení pracovních režimů termostatu naleznete na straně 15.

Pracovní režimy

AUTO

termostat dle nastaveného týdenního programu.

MANU OFF

V režimu MANU pracuje termostat dle jedné nastavené teploty, dokud není ručně změněna.

Termostat je vypnutýV režimu AUTO

i Pracovní režim OFF doporučujeme použivat v období mimo tepnou sezónu

i Nezámrzová ochrana (3 °C) je stále aktivní.

ZMĚNA PRACOVNÍHO REŽIMU

Režim dovolená

Termostat udržuje nastavenou teplotu do nastaveného času a datumu.

Pokud je BP7 řízen z centrální jednotky (CJ), tento režim lze aktivovat pouze z CJ, softwaru nebo aplikace!

A
Zákl. zobrazení

B
Objeví se AUTO popř. MANU

C

D

E

F

Dále nastavte minutu, den, měsíc a rok konce dovolené, nastavení každého udaje potvrd'te tlačítkem MENU.

Tlačitky /+ nastevte požadovanou teplotu pro dobu dovolené a potvrd'te 1x MENU.

G

Po nastavení stiskněte dlouze 1x tlačítko MENU pro návrat do základního zobrazení.

H

Na displeji se zobrazí datum konce dovolené.

i

Po uplynutí nastavené doby se termostat vrátí automaticky zpět do dríve nastaveného režimu AUTO nebo MANU.

i

Deaktivaci režimu Dovolená lze provést tím, že vyberete jiný pracovní režim AUTO, MANU, OFF (viz str. 15).

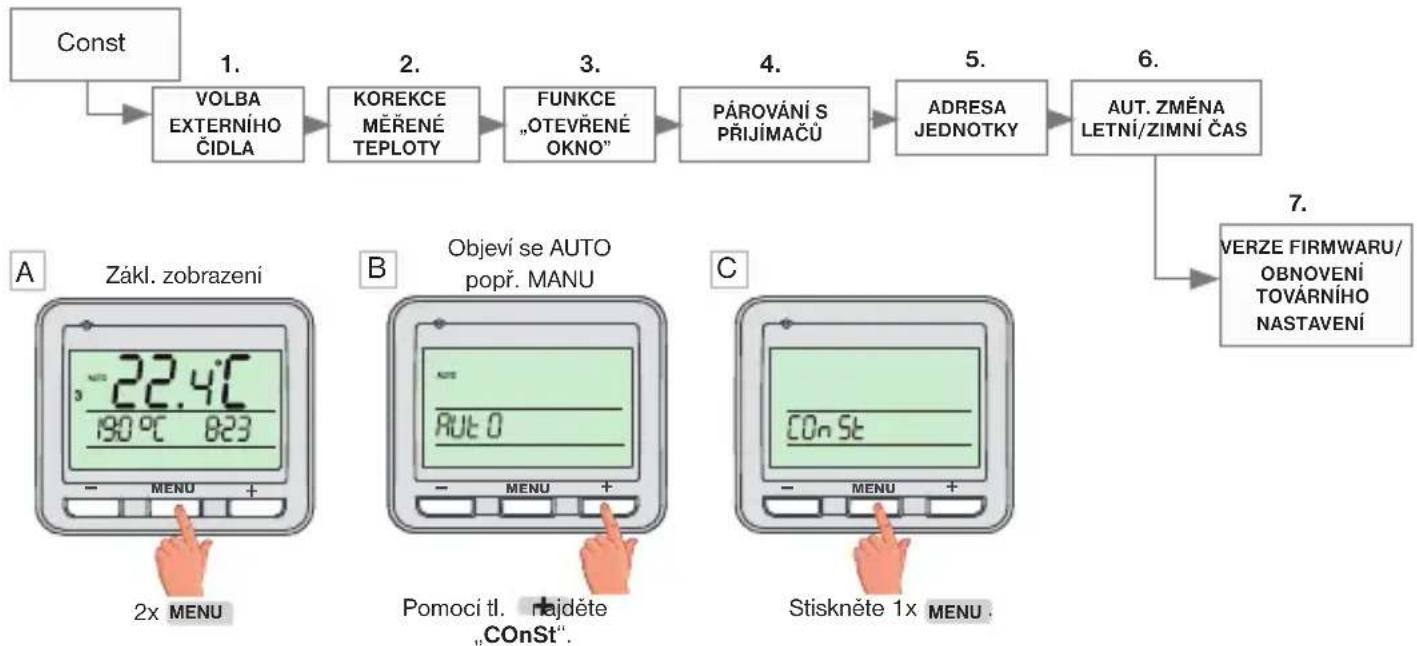

Grafi cké zobrazení konstant:

D 1. Volba externího čidla

(---/ 15°C až 99.5°C)

Využivá se pouze v připadě použití přijímače, který umožňuje připojení externího čidla (např. PH-BP7-P).

--- externí čidlo se nevyuživá

15°C...99.5°C externí čidlo, které je připojeno u přijimače, hlídá teplotu podlahy; nastavuje se max. povolená teplota pro podlah. topení po 0.5°C (regulujeme podle teploty v místnosti, ale zároveň hlídáme

teplotu

podlahy).

Při překročení nastavené mezní teploty dojde k vypnutí daného přijímače bez ohledu na teplotu v místnosti a na LCD vysilače se při dalšim vysilání objeví nápis StOP (do 20-ti minut).

K opětovnému sepnutí topného zařízení dojde při poklesu teploty na etxerním čidle o 0.5°C. Pokud čidlo není připojeno nebo je špatné, objeví se na LCD vysilače chyba CxErr (kde x je pořadové číslo externího čidla 1-9).

Při použití více přijimačů s externím čidlem se každý přijimač vypíná po dosažení max. povolené teploty. Pro zjištění aktuální teploty postupujte podle instrukcí na str. 19-20.

E 2. Korekce měřené teploty

(-5°C a + 5°C)

i

Tato konstanta slouži k manuálnímu srovnání odchylek mezi skutečnou a naměřenou teplotou (to může být napřiklad způsobeno nevhodným umístěním termostatu).

Tlačitky /+ nastavte příslušnou hodnotu a potvrd'te tlačitkem MENU.

F 3. Funkce „OTEVŘENÉ OKNO”

(0.2°C až 5°C/----, z výroby neaktivní ----)

i

Pokud náhle poklesne teplota v místnosti o nastavenou teplotu během 2 minut, termostat vyšle signál pro vypnutí topidel a tím šetří energii.

Termostat se vrátí do normálního režimu, jakmile se teplota opět zvýši.

Při aktivaci této funkce se na displeji objeví v základním zobrazení OPEn. K ukončení režimu dojde při nárůstu teploty nebo po 30-ti minutách.

Tlačítky /+ nastavte příslušnou hodnotu a potvrd'te tlačítkem MENU.

G 4. Párování s přijímači

viz strana 9.

Potvrd'te pomoci tlačitka MENU.

H 5. Adresa jednotky

Adresa se nastavi automaticky po aktivaci jednotky PH-BP7-V do systému PocketHome® (viz str.7). Na místě pomlček je vždy číslo1 až 255, které udává adresu prvku v centrální jednotce.

6. Aut. změna času

Pokud je zvoleno Y (YES=ANO) tak dochází k automatické změně LETNÍHO/ZIMNÍHO času podle kalendáře. Nemusíte hlídat, kdy se mění čas, termostat se postará o automatické nastavení času pro dané obdobi.

J 7. Verze Firmwaru/ Obnovení továrního nastavení

i Pod konstantou 7 se zobrazi informace o verzi fi rmwaru.

Veškeré nastavení bude tímto smazáno!

Tlačitky / īnastavte příslušnou hodnotu a potvrd'te tlačitkem MENU

Pokud stisknete dlouze tlačítko (na vice než 3s), objeví se na displeji nápis RESET a termostat se vrátí do továrního nastavení.

Změna požadované teploty a programu, provozní hodiny

Při aktivním režimu AUTO

Na LCD se objeví údaj o teplotě externího čidla. Pokud má každý přijímač externí čidlo, postupným stisknutím tl. MENU se objeví teploty dalších čidel. Pokud čidlo není použito zobrazí se nápis CE ---.

Pozn.: teplota externího čidla se prénáši pouze pri komunikaci mezi príjímačem a vysilačem (max. každých 20 minut)! Pokud chcete zjistit aktuální teplotu konkrétního externího čidla stiskněte tl. MENU a tl. vyberte režim CONST, několikanásobným stisknutím tl. MENU vyberte COnSt 4, dále tl. vyberte číslo príjimače, u kterého chcete zjistit teplotu a provedte TEST stisknutím tl. – (dojde ke komunikaci mezi príjímačem a vysilačem a teplota externího čidla se aktualizuje). Dlouhým stiskem tl. MENU se vraťte do základního režimu. Poté stiskněte tl. + a postupným stisknutím tl. MENU listujte v informacích až narazíte na teplotu daného externího čidla.

Při aktivním režimu MANU

Další informace shodné jako v režimu AUTO viz výše.

Výměna baterií

A

Slabé baterie jsou indikovány symbolem 📁.

B

Naklapněte přední kryt na zadní.

Použivejte vždy alkalické baterie 2 x 1.5 V, typ AAA! (nepouživejte dobijecí baterie)

Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

Chybová hlášení

Ertr

= Chyba spojení.

Ertr udává, že přijímač nekomunkuje s termostatem.

Možnosti k odstranění chyby:

A. Pokud došlo k chybě při aktivaci přijimače s vysilačem, opakujte proces aktivace ještě jednou - viz str. 9.
B. Chyba se objevila při normálním provozu po určité době užívání:

Zkontrolujte zda není na termostatu zobrazen symbol indikující slabé baterie

Pokud ANO, nahrad'te slabé baterie novými.

Pokud NE, zkontrolujte zda zelená LED1 na přijímači bliká nebo svítí.

Pokud zelená LED1 bliká, byl kód v přijímači vymazán a proces spárování musí být proveden znovu - viz str. 9.

Pokud zelená LED1 svití, vyjměte baterie z termostatu na 2 minuty a odpojte přijímač od napájení také na 2 minuty. Poté vložte baterie zpět do termostatu a připojte přijímač k napájení. Během krátké chvile by mělo dojít k opětovnému spárování.

ErtPH

= Chyba vysílání s CJ.

chyba vysilani s centrální jednotkou u obrácené komunikace

Možnosti k odstranění chyby:

Proved'te TEST z centrální jednotky (nebo aplikace) na daný prvek BP7.

Tipy

Pokud teplota v místnosti je menší jak 3°C, dojde k automatickému zapnutí topení (na displeji se objeví symbol ☒). Jakmile teplota stoupne, jednotka se vrátí do nastaveného režimu a reguluje dle požadované teploty.
Pokud dojde ke ztrátě komunikace s centrální jednotkou, PH-BP7-V začne pracovat v autonomním režimu, podle nastaveného programu přímo v PH-BP7-V.
V době léta, kdy si nepřejete BP7 využívat aktivujte LETNÍ REŽIM přímo z centrální jednotky.

PH-BP7-V

Termostat pro zónovou regulaci topení

- V RÁMCI JEDNÉ MÍSTNOSTI -

TECHNICKÉ PARAMETRY
Napájení	2 x1.5V AAA alkal. baterie (jsou součástí balení)
Typ komunikace obousměrná
Vf výkon < 10 mW
Frekvence 433.92 MHz
Hystereze 0.2°C
Počet teplotních změn na každý den 6 teplotních změn
Minimální program. čas 10 minut
Rozsah nastavitelných teplot po 0.5°C
Nastavení teplot 5 až 39°C (protizámrazová 3°C)
Minimální indikační skok 0.1°C
Přesnost měření ± 0.5°C
Životnost baterií topná sezóna
Stupeň krytí IP20
Pracovní teplota 0°C až +40°C

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK MTF s.r.o. prohlašuje, že typ rádiového zařízení PH-BP7-V je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

[phone]

[e-mail]

https://pockethome.cz

ELEKTROBOCK

MADE IN CZECH REPUBLIC

ELEKTROBOCK MTF s.r.o.

Blanenská 1763

Kuřim 664 34

Czech Republic

Technická podpora (do 14h)

Mobil: [phone]

[phone]

www.elbock.cz
