NÁVOD K OBSLUZE PT59 Elektrobock

PT59 je určen pro řízení plynových i elektrických kotlů, které využivají komunikační protokol OpenTherm Plus (OT+). Velký grafický displej nabízí intuitivní navigaci v češtině a moderní ovládací prvky umožňují jednoduché nastavení. Novým prvkem jsou tlačítka rychlé volby, které zvyšují komfort obsluhy. Spojením PT59 s Vaším kotlem (včetně řízení TUV) vytvoříte sofistikovaný systém, kterým při zachování tepelné pohody docílíte optimální regulaci teploty v místnosti, delší životnosti kotle a vyšších úspor.

Ovládací prvky1	Funkce tlačítka - STISKNUTÍM- vstup do hlavního menu- ESC(escape)=návrat o krok zpětEsc	Funkce tlačítka - OTOČENÍM- listování v hlavním menu- listování v režimu “Nastavení konstant”- v “Programování” listování mezi čas. intervaly- listování informacemi po stisku tl.”i”
2	- ENTER= potvrzení= zapis změn- rychlá změna požadované teploty (krátkodobá v režimu “Automat”, trvalá v režimu “Manual”)	-změna nastavované hodnoty

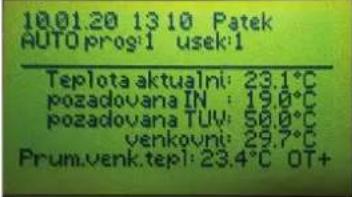

3 LCD	- volba vzhledu úvodního zobrazení displejena posledním řádku se zobrazuje i další info např. venkovní teplota
4iPozn.: termostatzobrazuje pouzeinformaceposkytnutékotlem. Mohouse lišit podle typukotle!	- zobrazení následujících informaci ———————→———————následným OTOČENÍM tl. “ “ zobrazení dalších infoPozadovana UT= podle typu regulace. Vypočtenáteplota UT podle zvolené ekvitermní křivky, bezohledu na min. a max. možnou teplotu vody UT,údaj v závorce je požadovaná teplota s ohledem nanastavenou min. a max. teplotu UT (viz str.8)Aktualni UT= aktuální teplota vody UTModul.vykon= modulační výkon kotle v %Průtok= informace o průtoku vody v litrech zaminutu	Pozadovana teplota TUV= požad. teplota dohřevu TUVHodiny provozu UT a TUV= vynulování tl."LCD"Zmerena teplota= statistika naměřených teplot od posledníhonulování, vynulování tl."LCD"Servisni technik= kontakt na servisního technika (viz str. 10)Pozadovana teplota v AUTO/MANU= požadovaná teplota v režimuAUTO/MANU, změna tl. “ “ (krátkodobá v režimu “Automat”, trvalá vrežimu “Manual”)Venkovní teplota= teplota čidla venkovní teploty (připojené ke kotli)Pozadovana teplota v predc.zap.= požad.teplota v režimupředčasného zapnutí (viz str.8)
5	- rychlá změna požadované teploty nebo výběr jiného programutl. ““provádíme změnu hodnot a tl. “☐” volíme změnu teploty nebo programu
6 COPY	- slouži k rychlému kopírováni dní v režimu “Programování”- VSTUP/VÝSTUP do SERVISNÍHO MÓDU, stisknutím tl. na cca 5s v úvodním zobrazení
7	- PODSVÍCENÝ displej (po stisknutí libovolného tlačitka je displej automat. podsvicený na min. cca 2s)Pozn.: při prvním zapnutí není podsvicení funkční, je aktivní po cca 1 hod. od připojení OT linky!3

4 iPozn.: termostatzobrazuje pouzeinformaceposkytnutékotlem. Mohouse lišit podle typukotle!	-zobrazení následujících informaci——————→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→→
5 🚗	- rychlá změna požadované teploty nebo výběr jiného programu tl. “√” provádíme změnu hodnot a tl. “☐” volíme změnu teploty nebo programu
6 COPY	-slouži k rychlému kopírování dní v režimu “Programování”- VSTUP/VÝSTUP do SERVISNÍHO MÓDU, stisknutím tl. na cca 5s v úvodním zobrazení
7	- PODSVÍCENÝ displej (po stisknutí libovolného tlačitka je displej automat. podsvicený na min. cca 2s) Pozn.: při prvním zapnutí není podsvícení funkční, je aktivní po cca 1 hod. od připojení OT linky!

5	- rychlá změna požadované teploty nebo výběr jiného programutl. “” provádíme změnu hodnot a tl. “ ” volíme změnu teploty nebo programu
COPY	- slouži k rychlému kopírování dní v režimu “ Programování ”- VSTUP/VÝSTUP do SERVISNÍHO MÓDU, stisknutím tl. na cca 5s v úvodním zobrazení
	- PODSVÍCENÝ displej (po stisknutí libovolného tlačitka je displej automat. podsvícený na min. cca 2s)Pozn.: při prvním zapnutí není podsvícení funkční, je aktivní po cca 1 hod. od připojení OT linky!3

Termostat instalujte na vhodné místo, kde jeho činnost nebude ovlivněna přímým prouděním teplého vzduchu od topidla, slunečním zářením a jinými rušivými vlivy. Také se vyvarujte montáži na venkovní stěnu. Instalační výška by měla být cca1.5 m nad zemí. Termostat instalujte do tzv. referenční místnosti (např. obývací pokoj).

Montáž smí provádět jen osoba s odpovídající kvalifi kací! Montáž musí být prováděna bez napětí!

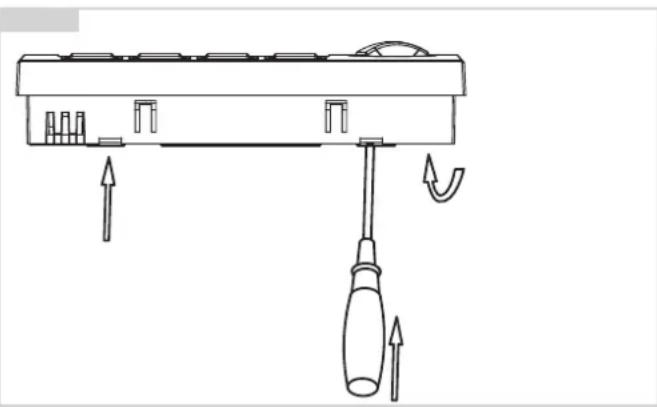

1) Sejměte ovládací část od spodního krytu přístroje (obr. 1).
2) Vyštípněte plast uprostřed spodního krytu pro přívod linky.

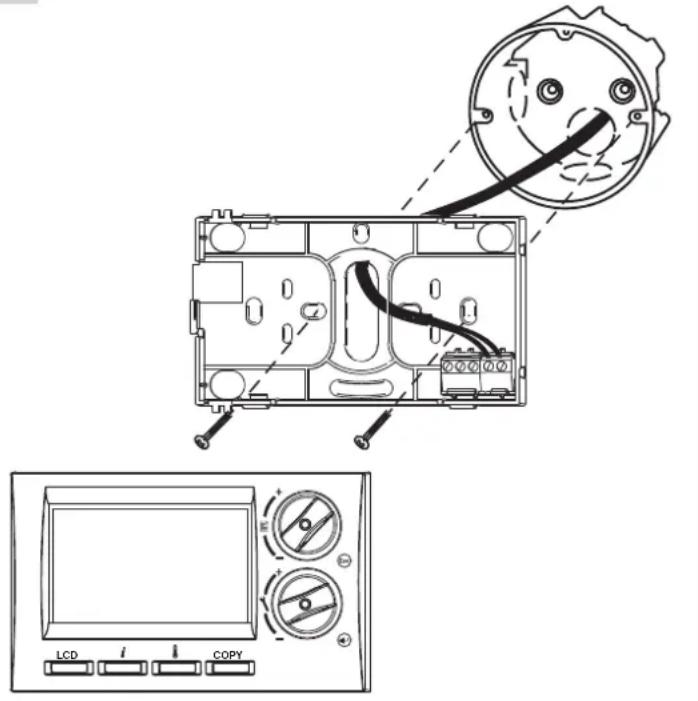

3) Upevněte spodní kryt pomocí šroubků na instalační krabici (obr.2).
4) Protáhněte komunikační linku od kotle vytvořeným otvorem a připojte ke svorkovnici podle schématu (schéma zapojení).
5) Nasad'te ovládací část na spodní kryt.

Po zapojení dochází k inicializaci procesoru (LCD může poblikávat), proto je vhodné začit s programováním min.10 minut po připojení.

* presné elektrické připojení viz návod použitého kotle

Obr.2Obr.1

	HLAVNÍ MENU NASTAVENÍ
VOLBA REŽIMŮ PRO KONEČNÉHO UŽIVATELE	Automat termostat pracuje podle předem nastaveného programu.	Stiskněte tl. Esc, otočením tl. vyberte režim Automat, potvrďte tl. Rychlou změnu požadované teploty provedete tl. nebo tl. (nelze provést pokud je termostat v režimu Off nebo Letnim režimu).
	Manual termostat udržuje konstantní nastavenou teplotu - ruční režim.	Stiskněte tl. Esc, otočením tl. vyberte režim Manual, potvrďte tl. Rychlou změnu požadované teploty provedete tl. nebo tl. (nelze provést pokud je termostat v režimu Off nebo Letnim režimu).
	Off v automatu vypnutí kotle do další teplotní změny dané programem. i na LCD se zobrazuje údaj Off	Stiskněte tl. Esc, otočením tl. vyberte režim Off v automatu, potvrďte tl. (off se automaticky ruší při další teplotní změně dané programem).
	Off v manualu trvalé vypnutí kotle. i na LCD se zobrazuje údaj Off	Stiskněte tl. Esc, otočením tl. vyberte režim Off v manualu, potvrďte tl. (off se ruší po výběru jiného režimu).

Režim dovolená

	HLAVNÍ MENU NASTAVENÍ
VOLBA REŽIMŮ PRO KONEČNÉHO UŽIVATELE	Dovolena v automatuudržuje konstantní teplotu do datumu návratu, poté přejde do Automatu (poslední zvolený program před dovolenou).Nelze nastavit v Letnim režimu (konstanta č.4)! i na LCD se zobrazuje údaj s nastaveným datem:“ Dovolena do 1.1.09 15:00”V informacích se objeví nová položka:“ Pozadovana tep. v dovolene ”	Stiskněte tl. , otočením tl. vyberte režim Dovolena v automatu, potvrďte tl. ◀ Postupně nastavujte datum a čas návratu z dovolené a teplotu, kterou má termostat udržovat během dovolené. Otočením tl. ◀ proved’te změnu hodnot a stisknutím tl. ◀ vždy potvrďte. Po uplynutí nastavených hodnot se termostat vrátí do Automatu. TUV je vždy vypnuto.(nastavovaný údaj vždy bliká, otočením tl. ◀ istujete mezi údaji, stisknutím tl. ◀ se vrátíte zpět do menu, předčasné zrušení dovolené provedete výběrem jiného režimu).
	Dovolena v manualuudržuje konstantní teplotu do datumu návratu, poté přejde do Manualu (poslední nastavená teplota před dovolenou).Nelze nastavit v Letnim režimu (konstanta č.4)!	Stiskněte tl. , otočením tl. vyberte režim Dovolena v manualu, potvrďte tl. ◀ Postupujte stejným způsobem jak při nastavení Dovolene v automatu. Po uplynutí nastavených hodnot se termostat vrátí do Manualu. TUV je vždy vypnuto.

Nastavení času

nastavení aktuálního datumu a času.

Stiskněte tl. Esc otočením tl. vyberte režim

Nastaveni casu, potvrďte tl. ⬆Otočením tl.

proved'te změnu hodnot a stisknutím tl. vždy potvrd'te (nastavovaný údaj vždy bliká, otočením tl. istujete mezi údaji, stisknutím tl. se vrátíte zpět do menu). režimu).

Termostat umožnuje nastavení 9-ti týdenních programů pro UT s 6-ti teplotními změnami na den. Programy 8 a 9 jsou určeny pro automatickou změnu sudý a lichý týden.

Poslední program je vyhrazen pro řízení TUV s možností nastavení 3 časových úseků s různými teplotami.

V případě volby regulace na konstantní teplotu UT (Nastavení konstanty č 4.Režim - volba 3) se v programu nastavuje teplota topné vody, na kterou bude zdroj tepla regulovat = zadaná teplota UT.

Program pro UT

Program pro TUV

nastavení teplotních programů.

program 1	1	2	3	4	5	6
Pondělí
Úterý
Středa
Čtvrtek
Pátek
Sobota
Neděle

program 2	1	2	3	4	5	6
Pondělí
Úterý
Středa
Čtvrtek
Pátek
Sobota
Neděle

Stiskněte tl. Esc otočením tl. vyberte režim

Programovani, potvrďte tl. ⊕Otočením tl.

proved'te výběr programu a stisknutím tl. potvrd'te.

Stejným způsobem zvolte požadovaný den. Jako první volíme čas změny a poté požadovanou teplotu. Takto postupujeme až k poslednímu intervalu. Pokud víte, že následující den bude shodný, stiskněte tl. " COPY".

Program daného dne se zkopíruje do následujicího dne - vpravo nahoře se krátce objeví nápis COPY a dojde k přesunu do následujicího dne.

(nastavovaný údaj vždy bliká, otočením tl. listujete mezi údaji, stisknutím tl. se vrátíte o krok zpět v programování).

Při programování TUV postupujte obdobným způsobem. Nastavujte časové úseky (od - do), ve kterých má být povolen dohřev TUV.

program 3	1	2	3	4	5	6
Pondělí	05/21	06/18	12/20	16/21	18/22	21/18
Úterý	05/21	06/18	12/20	16/21	18/22	21/18
Středa	05/21	06/18	12/20	16/21	18/22	21/18
Čtvrtek	05/21	06/18	12/20	16/21	18/22	21/18
Pátek	05/21	06/18	12/20	16/21	18/22	21/18
Sobota	07/21	21/18
Neděle	07/21	21/18

program 4	1	2	3	4	5	6
Pondělí	06/21	07/18	15/21	18/22	22/18
Úterý	06/21	07/18	15/21	18/22	22/18
Středa	06/21	07/18	15/21	18/22	22/18
Čtvrtek	06/21	07/18	15/21	18/22	22/18
Pátek	06/21	07/18	15/21	18/22	22/18
Sobota	07/21	18/22	22/18
Neděle	07/22	18/23	22/19

program 5	1	2	3	4	5	6
Ponděli	08/21	09/18	15/21	18/22	23/18
Úterý	08/21	09/18	15/21	18/22	23/18
Středa	08/21	09/18	15/21	18/22	23/18
Čtvrtek	08/21	09/18	15/21	18/22	23/18
Pátek	08/21	09/18	15/21	18/22	23/18
Sobota	08/21	18/22	22/18
Neděle	08/21	18/22	22/18

program 6	1	2	3	4	5	6
Ponděli	07/21	09/18	15/22	18/23	22/18
Úterý	07/21	09/18	15/22	18/23	22/18
Středa	07/21	09/18	15/22	18/23	22/18
Čtvrtek	07/21	09/18	15/22	18/23	22/18
Pátek	07/21	09/18	15/22	18/23	22/18
Sobota	07/21	18/23	22/18
Neděle	07/21	18/23	22/18

program 7	1	2	3	4	5	6
Pondéli	07/22	09/18	15/23	18/24	22/18
Uterý	07/22	09/18	15/23	18/24	22/18
Středa	07/22	09/18	15/23	18/24	22/18
Čtvrtek	07/22	09/18	15/23	18/24	22/18
Pátek	07/22	09/18	15/23	18/24	22/18
Sobota	08/22	18/24	22/18
Neděle	08/22	18/24	22/18

program L	1	2	3	4	5	6
Pondělí	08/23	21/18
Úterý	08/23	21/18
Středa	08/23	21/18
Čtvrtek	08/23	21/18
Pátek	08/23	21/18
Sobota	08/23	21/18
Neděle	08/23	21/18

program U	1	2	3	4	5	6
Pondělí	06/20	08/18	14/21	17/22	22/17
Úterý	06/20	08/18	14/21	17/22	22/17
Středa	06/20	08/18	14/21	17/22	22/17
Čtvrtek	06/20	08/18	14/21	17/22	22/17
Pátek	06/20	08/18	14/21	17/22	22/17
Sobota	07/21	17/23	22/19
Neděle	07/21	17/23	22/19

Program t volitelný - pro dohřev TUV
Intervaly	1			2			3
	OD	DO	°C	OD	DO	°C	OD	DO	°C
Ponděli
Úterý
Středa
Čtvrtek
Pátek
Sobota
Neděle

Nastaveni konstantNastavení parametrů regulace a topného systému.		Stiskněte tl. ☑, otočením tl. ☑ vyberte režim Nastaveni konstant, potvrďte tl. ☑Otočením tl. ☑ listujte v konstantách viz níže:
	1. Cesky (z výroby Cesky)Výběr jazyka.	Informativní údaj. V této verzi nelze měnit.Potvrďte tl. ☑ automaticky se objeví konstanta č.2.
	2. Minimalni prog. teplota (z výroby 5°C)Teplotní mez, pod kterou nelze nastavit požadovanou teplotu při programování. Rozsah volitelné meze 2 °C až 10°C (po 0.5°C).	Otočením tl. ☑ nastavte minimální nastavitelnou teplotu a stisknutím tl. ☑ potvrďte. Automaticky se objeví konstanta č.3.
	3. Maximalni prog. teplota (z výroby 39°C)Teplotní mez, nad kterou nelze nastavit požadovanou teplotu při programování. Rozsah volitelné meze 15 °C až 39°C (po 0.5°C).	Otočením tl. ☑ nastavte minimální nastavitelnou teplotu a stisknutím tl. ☑ potvrďte. Automaticky se objeví konstanta č.4.
	4. Rezim (z výroby volba 0)Určuje v jakém režimu bude regulátor pracovat.0 - Regulace na pozadovanou teplotu,regulátor topí na požadovanou teplotuv nastaveném čase.1 - Předčasné zapnutí (PZT), regulátor si během dvou dnů provozu zjisti tepelné konstanty referenční místnosti a potom spíná topení s požadovaným předstihem (omezení předstihuviz níže konstanta č.5).2 - Letní režim, regulátor netopí, jen řídí ohřev TUV.3 - Konstantní teplota UT, termostat udržuje teplotu topné vody na požadované teplotěv rozsahu nastavení konstant 8 a 9(min. a max. teplota UT).4 - Letní režim automaticky, termostat automaticky mění režimy UT a letní režim podle průměrné venkovní teploty s hyterezí 1,5°C. Na základě limitů v konstantách 6 a 7se vyhodnotí, který režim má být aktivní.Vhodné pro velké domy s vlastní kotelnou.Průměrná venkovní teplota se zobrazuje ve výpisu informací na spodním řádku LCD.	Otočením tl. ☑ proved’te výběr režimu a stisknutím tl. ☑ potvrďte.Při volbě režimu 0 se přeskakuji konstanta č.5,6,7a objeví se konstanta č.8.Při volbě režimu 1 (PZT) se automaticky objeví konstanta č.5 (ve výpisu informací se objeví údaj “ Pozadovana teplota v predc.zap.”).Při volbě režimu 2 se přeskakuji konstanty č.5,6,7a objeví se konstanta č.8 (na LCD se objeví údaj “ Letní rezim”).Při volbě režimu 3 se přeskakuje konstanta č.5,6,7a objeví se konstanta č.8. Na LCD se jako položkapožadované IN, zobrazuje aktuální hodnota požadované - konstantní teploty topné vody.Při volbě režimu 4 se přeskakuje konstanta č.5a objeví se konstanty č.6,7.
	5. Zapne drive max. o hodin (z výroby 2 hod.)Aktivní pouze při volbě PZT! Určuje o kolik hodin může termostat zapnout dríve než je nastavený interval v daném programu. Volitelný rozsah 0.5 hod. až 6.0 hod. (po 0.5 hod.).	Otočením tl. ☑ nastavte předstih režimu PZT teplotu a stisknutím tl. ☑ potvrďte. Automaticky se objeví konstanta č.8.
	6. Rezim vytapeni od (z výroby 10°C)Limit průměrné venkovní teploty pro aktivaci režimu vytápění UT. Rozsah volitelné meze 4 °C až 15°C (po 0.5°C).	Otočením tl. ☑ nastavte teplotu a stisknutím tl. ☑ potvrďte. Automaticky se objeví konstanta č.7.
	7. Letní rezim od (z výroby 15°C)Limit průměrné venkovní teploty pro aktivaci letního režimu. TUV pracuje dle programu. Rozsah volitelné meze 5,5 °C až 16,5°C (po 0.5°C).	Otočením tl. ☑ nastavte teplotu a stisknutím tl. ☑ potvrďte. Automaticky se objeví konstanta č.8.

1. Minimalni teplota UT (z výroby 30°C) Určuje spodní hranici požadované teploty topné vody, vypočtenou regulátorem, kdy kotel může začit topit. Tato konstanta zamezuje zbytečnému zapalování kotle. Volitelný rozsah 5.0 °C až 50.0°C (po 1.

Otočenim tl. \nastavte minimální teplotu UT a stisknutím tl. potvrd'te. Automaticky se objeví konstanta č.9.

1. Maximalni teplota UT (z výroby 70°C) Určuje horní hranici požadované teploty topné vody, vypočtenou regulátorem, kterou kotel nesmí překročit. Rozdíl mezi min. a max. teplotou musí být větší než 8°C. Volitelný rozsah 13.0 °C až 85.0°C (po 1.0°C).

Otočením tl. nastavte maximální teplotu UT a stisknutím tl. + potvrďte. Automaticky se objeví konstanta č.10.

1. Cislo K krivky (z výroby Podle mistnosti) Volba typu regulace:

Otočením tl. ñastavte typ regulace a stisknutím tl. ⬆ potvrd'te.

Podle mistnosti = PI regulace (podle vnitřní teploty), regulátor topí v závislosti na teplotě v referenční mistnosti. Je nutné nastavit konstanty č.11 a 12!

Při volbě ekvitermní regulace dbejte pokynů uvedených pod grafem topných krívek.

1 - 60 = ekvitermni regulace, číslo 1 až 60 odpovídá požadované topné křivce (viz níže)

Pokud zvolíte požadovanou teplotu místnosti jinou než 20°C, regulátor vypočítává automatický posun křivky podle následující rovnice, kde koefi cient je 1: posun = (požadovaná teplota - 20) * koefi cient

Pro názornější výběr ekvitermních krívek a parametrů doporučujeme: https://history.elektrobock.cz/Equitherm

Pozn.: nejčastěji používaná křivka v našich podmínkách bývá cca 9-11 pro nízkoteplotní systémy a cca 15-17 pro klasické topné systémy. Po zvolení optimální topné křivky a potvrzení, dojde k přesunu na konstantu č.11.

Při volbě PI regulace se přeskakují konstanty 11,12 a na displeji se automaticky objeví konstanta č.14 pro další nastavení PI regulace.

Ekvitermní regulaci je vhodné volit pro rozsáhlé objekty, kde není možné určit referenční místnost. Principem ekvitermní regulace je optimalizace teploty vody topného systému v závislosti na venkovní teplotě. Tuto závislost vyjadřují uvedené ekvitermní křivky (pro požadovanou teplotu místnosti 20°C), podle kterých volíme požadovanou teplotu vody topného systému. Regulátor vypočítá teplotu topné vody podle zvolené ekvitermní křivky, kterou následně posílá do kotle. Kotel pak reguluje teplotu topné vody na požadovanou hodnotu. Je nutné volit strmost křivky podle topného systému, aby nedocházelo k trvalému přetápění nebo nedotápění objektu. Volba správné křivky pro daný systém je dlouhodobou záležitostí a je nutné testovat systém při různých venkovních teplotách! Vnitřní teplotu v místnostech je vhodné upravovat např. regulací termostatických hlavic. Teplota vody topného systému je omezena min. a max. hranicemi, které jsou nastaveny v konstantách č.8 a 9! Při této regulaci musí být u kotle vždy připojené venkovní čidlo!

0.5 °C až 10.0°C = ruční korekce podle koefi cientu, použijeme pokud teplota není stále podle Vašich požadavků (po 0.5).

AUTO = automatická korekce, podle vnitřní teploty naměřené v referenční místnosti. Tuto volbu můžeme použit až po správně zvolené ekvitermní krivce!

Při nastavení ekvitermní regulace je možné zvolit ruční korekci posunu krivky nebo automatickou automatickou korekci podle vnitřní teploty.

Otočením tl. nastavte korekci pro danou křivku a stisknutím tl. potvrd'te.

Při volbě ruční korekce nastavujete koefi cient posunu topné křivky, kde při různých požadovaných teplotách v referenční místnosti docilite regulaci topné vody podle aktuální venkovní teploty (vzorec viz konst.č.10). Po nastavení a potvrzení dojde k automatickému přesunu na konstantu č.12.

Příklad popisuje volbu ekvitermní křivky č.13 (růžová) a její vypočtenou korekci s koefi cientem 2,5 (pro požadované teploty v místnosti 24°C a 16°C). Docílíme tak optimálního nastavení systému, kde teplota vody topného systému je regulována podle aktuální venkovní teploty.

Při volbě automatické korekce podle vnitřní teploty, je nutné nastavit konstanty č. 12, 13 a 14.

Při této regulace je automaticky korigována topná křivka v závislosti jak na venkovní teplotě tak na aktuální teplotě v referenční místnosti, kde je umístěn regulátor. Tím je dosaženo vyšší teplotní pohody ve vytápěném prostoru, optimálního provozu topného systému a tím i vyšších úspor! Při této regulaci musí být do kotle vždy připojené venkovní čidlo a konstanta č.11musí být nastavena na „ AUTO „!

1. Izolace budovy (z výroby volba “ strední”) Rychlost změny teploty v místnosti při častých výkyvech venkovní teploty je závislá na konstrukci a izolaci budovy. Touto konstantou lze rychlost změny teploty zohlednit podle typu vytápěné budovy (pouze při ekvitermní regulaci).

spatna = neizolovaná budova, reaguje rychle na změny venkovní teploty

stredni = izolovaná budova, reaguje pomaleji na změny venkovní teploty

dobra = dobře izolovaná budova, reaguje nejpomaleji na změny venkovní teploty

13.Reg. interval v minutach (z výroby 10 min) Volí se podle teplotní setrvačnosti objektu. Optimální nastavení bývá 10 až 15 min. Volitelný rozsah 5 min až 20 min (po 1min).

14.Reg. interval ve °C (z výroby 2°C) Pouze pri volbě PI regulce (konstanta 10 = Podle mistnosti) Tzv. “pásmo proporcionality” udává, od kdy začne termostat omezovat teplotu UT (kdy začíná PI regulace). Volitelný rozsah

1.5°C až 3.0°C (po 0.1°C).

Otočením tl. \vyberte typ budovy podle druhu izolace a stisknutím tl. ●potvrd'te. Automaticky se objeví konstanta č.17 (při ruční korekci) nebo č.14 (při automatické korekci).

Otočením tl. Útastavte regulační interval a stisknutím tl. ⏻ potvrďte. Automaticky se objeví konstanta č.14 nebo č.15 (při ekvitermu s automat. dorovnáním). Délka intervalu v minutách ovlivňuje rozkmitání systému. Čím bude tato hodnota nižší tím je větší riziko oscilací.

Otočením tl. Vpásmo proporcionality PI regulace a stisknutím tl. Potvrďte. Automaticky se objeví konstanta č.16.

Při volbě paramtrů PI regulace se orientujte podle grafu PI regulace a dbejte pokynů uvedných u grafu.

Princip PI regulace spočivá v porovnání akutální teploty místnosti s požadovanou teplotou. Tato regulace je závislá pouze na vnitřním čidle termostatu. Volba konstant 13,14: při nastavení časového úseku je nutné dbát na tepelnou setrvačnost místnosti. Optimální nastavení je 10-15 minut. Pokud však dochází v místnosti k častým teplotním výkyvům doporučuje se volit kratší časový úsek.

Pásmo proporcionality udává od jaké hodnoty se spustí PI regulace.

15.Rychlost reakce (z výroby 11)Aktivní pouze při volbě ekvitermní regulace s automatickou korekci podle vnitřní teploty!Určuje jak rychle se dosáhne požadované teploty.Volitelný rozsah 1 až 16 (po 1).	Otočením tl. Vyberte hodnotu a stisknutím tl. potvrďte. Automaticky se objeví konstanta č. 16.Při rychlosti reakce 1 se dochazi k pozadovane teplote pozvolna, což zamezuje možnost překmitu, ale požadované teploty se dosáhne později. Při rychlosti reakce 16 dojde při změně požadované teploty k okamžitému natopeni až na požadovanou teplotu, ale vzniká překmit.
16.Den revize (z výroby 1.1.2049)Nastavení data předepsaného servisu kotle.Upozornění pro uživatele k údržbě kotle. i v daném terminu se na LCD zobrazuje údaj“ Nutna revize kotle”	Otočením tl. hastavte postupně den, měsic a rok revize a každé nastavení potvrďte stisknutím tl. Pro urychlení nastavení stiskněte tl. “ COPY“, které zobrazí aktuální den. Zrušení revize proved’te změnou data revize. Po nastavení se automaticky objeví konstanta č.26 (nebo č.17 pouze v servisním módu).
17.Jmeno serv. technikaZobrazení jména servisního technika.Aktivní pouze v servisním módu! i Pokud je zadáno, objeví se v informacích nová položka se jménem serv. technika (viz příklad).	Konstanty 17 a 18 je možné nastavit pouze v servisním módu!Vstup do servisního módu: dvojnásobným stisknutím tl. se vraťte do úvodním zobrazení a stiskněte tl.” COPY“ na cca 5 s. Vstup do servisního módu je indikován nápisem SR v pravém spodním rohu LCD. Stiskněte tl. Vyberte režim Nastavení konstant, potvrďte Otočením tl. nálistujete konstantu č.17. Otočením tl. nastavte po pismenech jméno technika, každé nastavení potvrďte stisknutím tl. Stejným způsobem postupujte u nastavení telefonního čísla.Ukončení servisního módu:- v úvodním zobrazení stiskněte tl. “COPY“ na cca 5s- pokud neprovádime žádné změny a jsme v úvodním zobrazeni dojde k automatickému ukončení servisního módu do 4 minut.
18.Telefon serv. technikaZobrazení telefonního čísla na servisního technika.Aktivní pouze v servisním módu! i Pokud je zadáno, objeví se v informacích nová položka s telefonem na serv. technika (viz příklad).
26.Typ kotle (z výroby Univerzalní)Možnost výběru kotle, který má upravenou OT komunikaci. Před volbou této konstanty se porad’te s výrobcem použitého typu kotle! i Pokud dochází k chybám v komunikaci pro daný typ kotle, doporučujeme otestovat i jiné volby typu kolte. Každý výrobce nemusi mít pro daný typ kotle shodnou komunikaci (konzultujte s výrobcem kotle).	Otočením tl. hastavte nastavte volbu:Univerzální (vyhovuje většině typů kotlů)Thermona plyn(pro plynové kotle Thermona)Thermona el.(pro elektro kotle Thermona)Ferroli(pro kotle Ferroli)Viessmann(pro kotle Viessmann)Dakon(pro kotle Dakon)De Dietrich(pro kotle De Dietrich)ACV(pro kotle ACV)a stisknutím tl. Automaticky se objeví konstanta č.27.
27.Zmena casu (z výroby Ano)Pokud je Ano, tak dochází k automatické změně LETNÍHO/ ZIMNÍHO času podle kalendáře.Nemusíte hlídat kdy se mění čas, termostat se postará o automatické nastavení času pro dané období.	Otočením tl. vyberte volbu a stisknutím tl. potvrďte. Automaticky se objeví konstanta č.28.
28.Verze (obnovení továrního nastavení)Pouze informační údaj o verzi fi rmwaru termostatu.Možnost obnovení továrního nastavení - reset.	Objeví se číslo verze fi rmwaru a nápis reset. Dlouhým stisknutím tl. “ COPY“(na cca 5s) dojde k OBNOVENÍ TOVÁRNÍHO NASTAVENÍ (na LCD je nad tímto tlačitkem zobrazen nápis “ reset ”). Pro návrat do hlavního menu použijte tl.

Pokud dojde k odpojení nebo přerušení komunikační linky mezi regulátorem a kotlem, na LCD se zobrazi "Pripojte linku" (při prvním připojení musí být regulátor cca 30min. spojen přes linku OT s kotlem).

Předností tohoto regulátoru je extrémně dlouhá doba zálohy chodu hodin - na více jak 7 dní!

Pokud výpadek komunikační linky je extrémně dlouhý, je nutné nastavit datum a čas, ale konstanty a programy zůstávaji nadále v regulátoru zachovány!

V tomto případě se na posledním řádku displeje zobrazuje upozornění “ Nastavte datum a čas”.

Protokol OpenTherm umožnuje zasilání chybových hlášení z kotle do regulátoru, které jsou různě důležité. PT59 tyto hlášení vypisuje na posledním řádku displeje:

- E xxx, kde xxx nabývá hodnot 001 až 255. Tento typ chyb se může měnit podle výrobce kotle, proto je nutné kontaktovat servisního technika nebo výrobce. Jedná se o chyby např.: špatný odtah spalin, chyba čidla venkovní teploty atd.

- Chyba mereni teploty = vnitřní čidlo regulátoru je poškozené, kontaktujte výrobce.

- Chyba OPT - teplota UT = od kotle nepříšla informace o aktuální teplotě UT, kontaktujte servis kotle.

Pozn.: pokud se objeví chyba E xxx, začne blikat první řádek LCD (datum a čas) pro zvýraznění chybového stavu!

TECHNICKÉ PARAMETRY

Napájení	Napájení přes komunikační linku OT od kotle
Komunikační linka	dvojlinka
polarita	bez polarity
délka	do 50 m
Typ komunikace	obousměrná OpenTherm
Hystereze TUV	± 5°C
Rozsah nastavitelných teplot	3 až 39°C
Rozsah nastavitelných teplot UT	5 až 85°C
Rozsah nastavitelných teplot TUV	10 až 65°C
Přesnost měření	± 0,5°C
Stupeň krytí	IP20
Relativní vlhkost	< 85% RH
Pracovní teplota	0°C až +40°C
