NÁVOD K OBSLUZE Pocket Home PH-BP1-P9 Elektrobock

  • Bezdrátový přijímač, prvek systému PocketHome ®
  • Ovládá termo-ventily rozdělovače a čerpadlo
  • Přijímač k vysílačům PH-BP1-V, PH-BP7-V, PH-ET7-V, PH-BSP
  • Paměť pro uchování stavu po výpadku napájení
  • Spíná max. 16 A (termoel. pohony, el. topné kabely nebo rohože)
  • Obousměrná rádiová komunikace na 433.92 MHz
  • Vhodné pro teplovodní a elektrické podlahové topení

9ti kanálový přijímač PH-BP1-P9 ve spojení s vysílači PH-BP1-V (nebo PH-BP7-V) slouží k bezdrátové regulaci jednotlivých místností (zónová regulace) v systému s podlahovým vytápěním. Mezi přijímačem a vysílači (prostorové termostaty) není nutné instalovat žádné propojovací kabely! Celý komplet je možné zařadit do systému PocketHome® a ovládat všechny zóny z jednoho místa pomocí centrální jednotky a nebo přes PC. V tom případě je nutné nejdříve provést aktivaci vysílačů PH-BP1-V do centrální jednotky (viz návod PH-BP1-V)! V objektech, kde není požadavkem centrální ovládání, může sestava pracovat i autonomně bez centrální jednotky.

anténa s konektorem SMA na 433,92 MHz tl.Del pro mazání kódů tl.Fce pro výběr kanálu R1-R9 LED diody Popis funkcí PWR SVÍTÍ - indikace připojení napájení R1-R10 SVÍTÍ - sepnuté výstupní relé 1/1 s R1-R10 BLIKÁ - REŽIM UČENÍ 1/4 s R1-R10 BLIKÁ - NENÍ NAUČEN KÓD R1-R10 NESVÍTÍ - vypnuté relé výstupy R…

Hlavní funkcí přijimače je ovládání termo-ventilů (max.10 na 1 výstup) rozdělovače podle příjmu požadavků od odpovídajících vysílačů. Přijimač je schopen přijímat signály od max. 9ti vysílačů. Pokud je vyslán požadavek na vytápění z určité zóny, dojde k sepnutí relé u příslušného výstupu (bezpotenciální-beznapěťové) a k ovládání termo-ventilu. Současně dojde k sepnutí relé R10 pro čerpadlo. Pokud jsou všechny termo-ventily uzavřeny dojde k automatickému vypnutí čerpadla.

! Upozornění:

1) Přijímač instalujte (do vnitřních prostor) co nejdále od velkých kovových předmětů (min. 0,5 m) a mimo silnoproudá vedení z důvodu ovlivnění příjmu signálu!
2) Montáž je nutné provádět bez napětí!
3) Doporučujeme, aby instalaci prováděla osoba s odpovídající elektrotechnickou kvalifi kací!
4) Aby nedocházelo k rušení a ovlivňování systémů je každý systém chráněn vlastním unikátním kódem, který je uložen z výroby v centrální jednotce PH-CJ39 (popř.ve vysílači PH-BP1-V pro autonomní režim)!
5) Pro správnou komunikaci všech prvků systému PocketHome® s centrální jednotkou je nutné provést naučení kódu - AKTIVACI každého prvku přidaného do systému!!
6) Jelikož celý systém pracuje na obousměrné rádiové frekvenci 433,92 MHz dodržujte pokyny při montáži a umístění!

Přijímač

je přizpůsoben pro montáž na DIN lištu. Provozní napětí je +5V /DC. Ke svorkám 0 a +5V připojte adaptér (AD05 s montáží do zásuvky nebo AD05-DIN s montáží na DIN lištu). Adaptér připojte na 230V/AC.

Externí anténa (str.7)

Pro zvýšení dosahu je možné použit externí anténu 433,92 MHz. Odpojte standardně dodávanou anténu a připojte externí anténu do konektoru SMA a anténu umístěte vně instalační krabice.

Připojení termo-ventilů

Kabel od termo-ventilu připojte do odpovídajících svorek označených R1 až R9. Dodržujte max.počet připojených termo-ventilů na jeden výstup. Při zapojení více termo-ventilů na jeden výstup je nutné chránit jednotlivé vodiče před zkratem (popř. provést spojení mimo přijímač). Výstupy R1-R9 jsou bezpotenciální a je možné k nim připojit pouze termo-ventily typu NC (bez proudu uzavřeno)!

Připojení čerpadla

Výstup R10 je také bezpotenciální a je určen pro připojení čerpadla (viz schéma).

Schéma zapojení:

N 230 V/AC L +5V Del Y PH-BP1-P9 Fca R10 R9 R8 R7 R6 PWR R1 R2 R3 R4 R5 ELENTROCK L 230 V/AC N

Napájecí zdroj +5V:

doporučujeme použit

1) AD05 napájecí zdroj +5 V/2.5 A/DC s montáží do zásuvky
2) AD05-DIN napájecí zdroj na DIN lištu +5 V/2.5 A/DC - v prodeji na www.elbock.cz

Termo-ventily:

Např.: typ SEH01-NC (v prodeji na www.elbock.cz).

Čerpadlo:

zapojte podle typu čerpadla, podle doporučení výrobce!

ADOS-DIN

Elektrobock Pocket Home PH-BP1-P9 - Čerpadlo: - 2

Po montáži a připojení všech termo-ventilů a čerpadla, zapněte hlavní jistič - rozsvítí se zelená dioda PWR a přijímač je připraven k dalšímu použití.

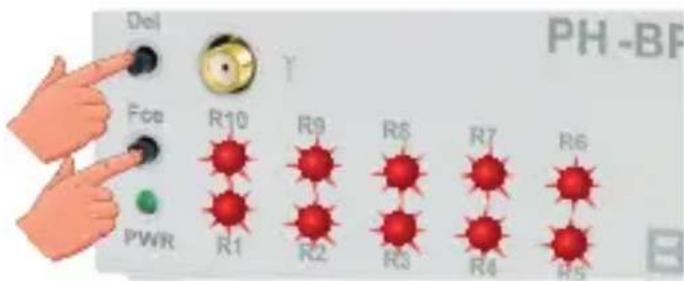

a) VYMAZÁNÍ PAMĚTI VŠECH KANÁLŮ

- na přijímači stiskněte současně tl. Fce Del držte cca 5 s, dojde k vymazání paměti všech kanálů najednou (diody R1 až R9 se současně rozsvítí).

Del Fce PWR R10 R9 R6 R7 R6 R1 R2 R3 R4 R5 PH-BF

b) NAKÓDOVÁNÍ 1.KANÁLU

  • na přijímači stiskněte 1x tl. Fc(na cca 1,5 s), začne blikat dioda R1 =1.kanál (okruh) je v REŽIMU UČENÍ
  • na odpovídajícím vysílači (termostat PH-BP1-V) stiskněte tl. Fce, tl. -/+ vyberte funkci UA:dr a potvrd'te tl. i
  • na displeji vysílače se objeví unikátní číslo
  • na vysílači znovu stiskneme tl. i ← a tím dojde k vyslání signálu do přijímače - na displeji vysílače se objeví nápis “ tE:St“, proběhne testování spojení mezi vysílačem a vybraným okruhem R1 na přijímači (dojde k několikanásobnému sepnutí a vypnutí výstupního kontaktu R1), tím je kód naučen.

Del Fce R10 R9 R8 R7 R6 PWrt R1 R2 R3 R4 R5 PH-BF

b) NAKÓDOVÁNÍ DALŠÍCH KANÁLŮ (*)

  • na přijímači stiskněte tl. Fce tolikrát, až začne blikat dioda okruhu, kterou chcete naučit (např. stiskněte tl. Fce 2 x pro okruh 2; stiskněte tl. Fce 7 x pro zónu 7 atd.) = vybraný okruh bude v REŽIMU UČENÍ
  • na odpovídajícím vysílači (termostat PH-BP1-V) stiskněte tl. Fce, tl. -/+ vyberte funkci UA:dr a potvrd'te tl. i
  • na displeji vysílače se objeví unikátní číslo
  • na vysílači znovu stiskneme tl. i a tím dojde k vyslání signálu do přijímače - na displeji vysílače se objeví nápis “tE:St“, proběhne testování spojení mezi vysílačem a vybraným okruhem R2-R9 na přijímači (dojde k několikanásobnému sepnutí a vypnutí výstupního kontaktu R2-R9), tím je kód naučen.

Pokud není do 30 s vyslán žádný kód z vysílače, přijímač přejde do ZÁKLADNÍHO REŽIMU.

* Pozn.: pri kódování více vysílačů, doporučujeme vyjmout baterie z vysílače, který je již naučen na určitý kanál.

e) VYMAZÁNÍ KÓDU VYBRANÉHO KANÁLU

- použijte pouze v případě chybného nakódování - na přijímači stiskněte tl. Fcetolikrát až začne blikat dioda okruhu (např.9x pro okruh č.9), u kterého chcete kód vymazat

- na přijímači stiskněte tl. Delpro vymazání kódu (kódy ostatních kanálů zůstanou zachovány)!

Del Fce R10 R9 R8 R7 R6 PWR R1 R2 R3 R4 R5 9x PH-BF

POMOCNÁ TABULKA

VÝSTUPNÍ KANÁLMÍSTNOST s PH-BP1-V(kde je umístěn prostorový termostat)ROZDĚLOVAČ číslo výstupu
1
2
3
4
5
6
7
8
9

Doplňkové příslušenství:

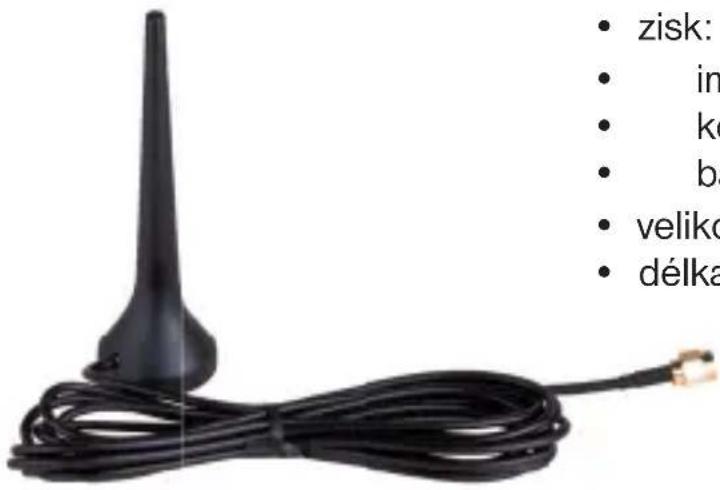

externí RFM anténa (obj. č.: RU0012)

• frekvence: 433,92 MHz,
- zisk: 3 dBi,
• impedance: 50 Ω,
- konektor: SMA,
• barva: černá,
• velikost (výška x průměr): 105 x 30 mm
- délka kabelu: 2,5 m

• zisk: • in • ko • ba • veliko • délka

PH-BP1-P9

9TI KANÁLOVÝ PŘIJÍMAČ PRO ZÓNOVOU REGULACI PODLAHOVÉHO TOPENÍ

POCKET HOME -

Technické parametry
Napájení5 V/DC ,max.900 mA (AD05, AD05-DIN)
Frekvence433,92 MHz
Dosah300 m (na volné ploše), 35 m (v zástavbě)
Citlivost< -102 dBm
Počet výstupních kanálů9+1(bezpotenciální kontakty)
Výstupní relé16 A
Stupeň krytíIP20
Pracovní teplota0°C až +40°C
Rozměry106 x 90 x 58 cm

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK MTF s.r.o. prohlašuje, že typ rádiového zařízení PH-BP1-P9 je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.
