NÁVOD K OBSLUZE FRT7B2 Elektrobock

termostat - vysílač spínací jednotka - přijímač

Komfortní ovládání pro:

infrapanely, sálavé panely

plynové a elektrické kotle

přímotopy klimatizace

teplovzdušné ventilátory

FRT7B2 je set bezdrátového termostatu - vysílače (monitoruje teplotu v konkrétní místnosti) a spínacího prvku - přijimače (obsluhuje připojený tepelný zdroj podle požadavků na teplotu).

VLASTNOSTI FOTO
FRT7B2 bezdrátový termostat - vysílačměří prostorovou teplotu v místnosti a reguluje topení podle požadované teplotyumožňuje nastavit 2 týdenní rozdílné teplotní programys 6ti změnami na každý denmoderní design a podsvícený displejje možné jej namontovat na stěnu nebo umístit do stojánkuumožňuje obsluhu více přijímačů
FRT7B2 bezdrátový nástěnný přijímačpřijímač s bezpotenciálním kontaktem 230 V AC / 16 Apodle požadavků spíná topné zařizeníjednoduchá montáz na instalační krabicestavy přijímače jsou indikovány diodami na předním panelupo krátkodobém výpadku napětí se automaticky aktivujedo systému (paměť E-EPROM)

Příklad použití:

OVLÁDÁNÍ TEPLOVODNÍHO VYTÁPĚNÍ

MONTÁŽ VYSÍLAČE

1) Pomocí plochého šroubováku opatrně odklopte přední kryt vysílače, viz obr. 1.

obr.1

2) Připevněte zadní kryt na stěnu (nebo přímo na instalační krabici) skrz otvory pro instalační šroubky, viz obr. 2.

Pokud se rozhodnete pro umístění termostatu do stojánku, tento krok vynechte.

obr.2

otvory pro instalační šroubky

3) Vložte 2 alkalické baterie 1,5 V, typ AAA (mikrotužkové, nejsou součástí balení), dbejte na správnou polaritu! Viz obr. 3.

! V zařízení se nesmí používat dobíjecí baterie!

!Nutnost výměny baterií je indikována na LCD termostatu symbolem „■“.

Poznámka: Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečným odpadem!

obr. 3

4 ) Naklapněte přední kryt termostatu na zadní část, viz obr. 4 a 5.

obr. 4

obr. 5

Pro správnou funkci FRT7B2 aktivujte přijímač viz str. 11!

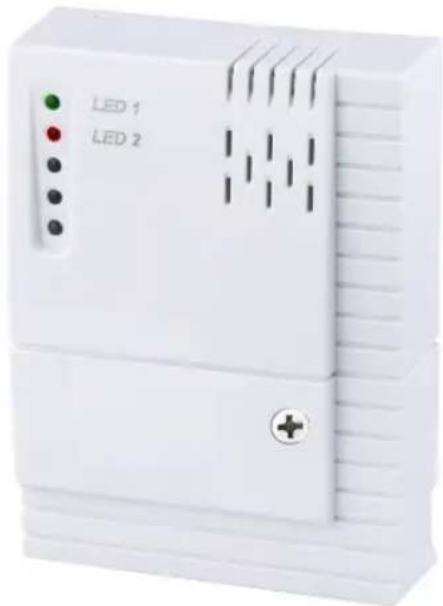

MONTÁŽ PŘIJÍMAČE

zelená LED

= připojení k el. síti

červená LED

= sepnutí relé = zapnutí topení

otvory pro instalaci na KP/KU 68

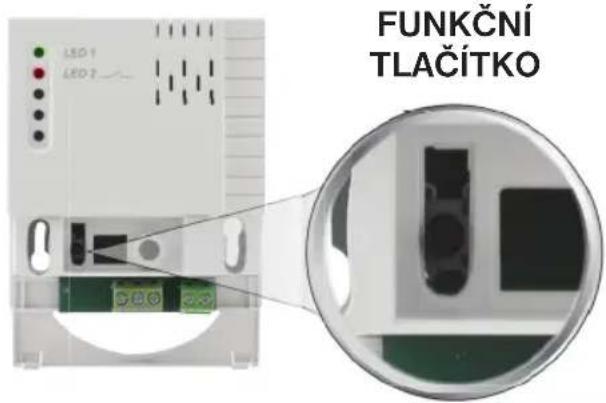

FUNKČNÍ TLAČÍTKO

svorky výstupní

svorky napájení

1) Odšroubujte bezpečnostní šroubek a dklopte spodní část predního krytu přijímače, viz obr. 1, 2.

Připevněte přijímač na instalační krabici pomocí otvorů v těle přijímače, viz obr. 3.

2) Připojte přijímač dle schématu zapojení Vámi zvolené varianty regulovaného vytápění, viz str. 5.

MONTÁŽ SMÍ PROVÁDĚT POUZE OSOBA S ODPOVÍDAJÍCÍ KVALIFIKACÍ. MONTÁŽ MUSÍ BÝT PROVÁDĚNA BEZ NAPĚTÍ!

3) Naklapněte zpět přední kryt a zabezpečte jej šroubkem.

4) Spárujte přijímač (pomocí funkčního tlačítka) s vysílačem (funkcí TEST v menu vysílače). Návod viz str. 11!

→ KRÁTKÝ stisk (< 1 s) pouze pro nové spárování vysílače a přijímače.

Vysílač a přijímač jsou z výroby spárovány!

DLOUHÝ stisk (cca 3 s) - vymazání paměti, přechod do továrního nastavení - obě LED několikrát zablikají.

VARIANTY ZAPOJENÍ

1. OVLÁDÁNÍ KOTLE - SPÍNACÍ KONTAKT

• infrapanely
• přímotopy
  • sálavé panely

Prvním stisknutím libovolného tlačítka (> 1 s) dojde k aktivaci podsvícení.

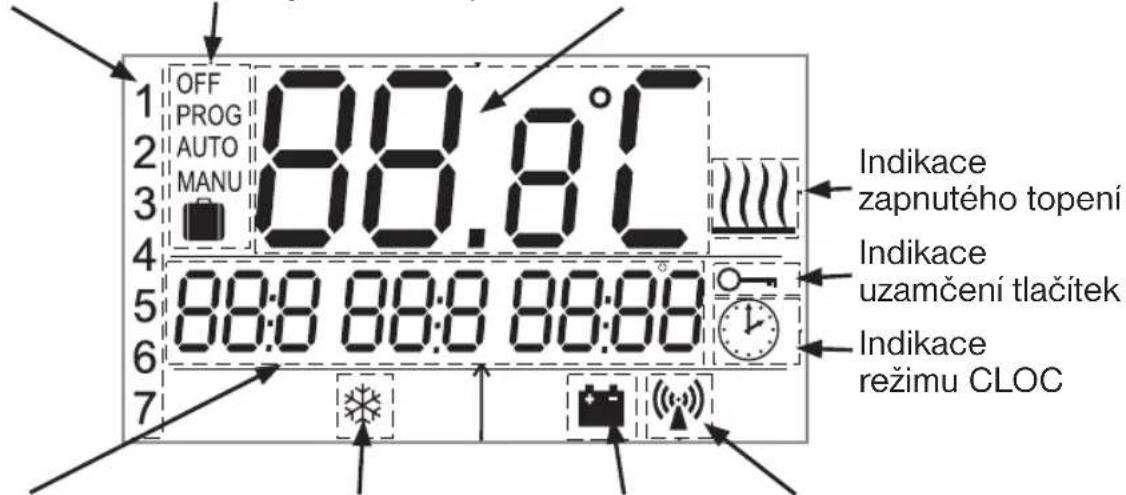

POPIS DISPLEJE VYSÍLAČE

Aktuální den Provozní režimy Aktuální teplota v místnosti

Zobrazení požadované teploty a aktuálního času / výpis provozních režimů

Indikace protimrazové teploty

Indikace slabých baterií

Indikace vysílání bezdrátového signálu

FUNKCE OVLÁDACÍCH TLAČÍTEK

tl. MENU —krátký stisk = vstup do ovládacího menu / potvrzení (ENTER)
dlouhý stisk (cca 1,5 s) = návrat o krok zpět z aktuálního stavu
tl. nebo základním režimu = manuální změna požadované teploty
v ovládacím menu = listování a nastavení aktuálních hodnot

UZAMČENÍ TLAČÍTEK

Termostat umožňuje uzamčení tlačítek proti nežádoucímu prénastavení cizí osobou. Současným stisknutím tlačítek

MENU a (základním režimu)

ODEMČENÍ TLAČÍTEK

klíč není zobrazen

Současným stisknutím tlačítek (v základním režimu)

MENU a +

NÁVRAT DO ZÁKLADNÍHO REŽIMU

Současným stisknutím tlačítek MENU a + nebo (ovládacím menu).

QVLÁDACÍ MENU

PROVOZNÍ REŽIMY

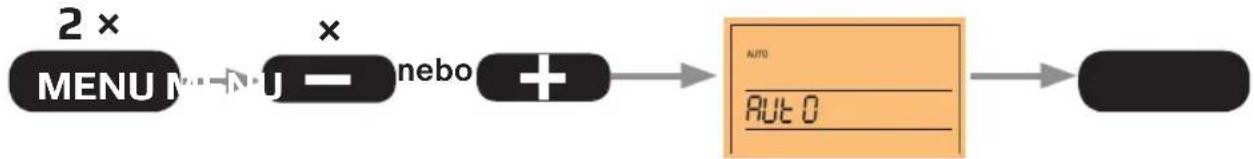

AUTO AUTOMATICKÝ REŽIM

Termostat pracuje podle zvoleného týdenního programu P1 nebo P2.

Program zvolte tl. ↓ 📄 🕒 ↑ . Potvrd'te dlouhým stisknutím tl. MENU

Nastavení týdenních programů viz str. 9.

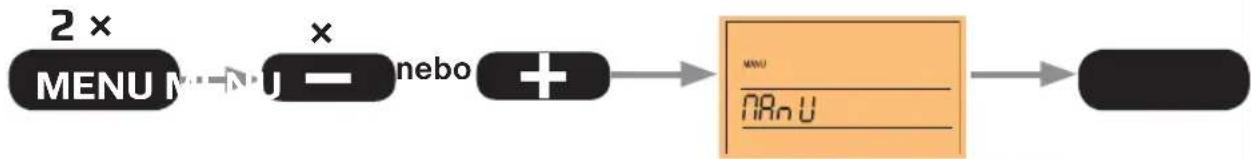

MANU MANUÁLNÍ REŽIM

Termostat topí na vámi nastavenou teplotu, jejíž hodnota zůstane konstantní až do další ruční změny (z výroby je 21 °C).

Požadovanou hodnotu teploty změníte v základním zobrazení tl.

nastavovaný údaj bliká. Potvrd'te dlouhým stiskem tl. MENU

OFF REZIM OFF - TRVALE VYPNUTT

Termostat se trvale vypne. Protizámrazový režim je stále aktivní!

DOVOLENÁ

Termostat udržuje nastavenou teplotu do daného času a data.

Po uplynutí této nastavené doby se vrátí automaticky zpět do posledního zvoleného režimu AUTO / MANU.

teplota hodina/minuta

den raksic

POŽADOVANÁ TEPLOTA HODINA MINUTA

(po dobu dovolené)

DEN MĚSÍC ROK

(konec dovolené)

(konec dovolené)

Hodnoty nastavujte jednotlivě

pomocí tl. - nebo +

a potvrzujte stiskem tl. MENU .

Ukončete dlouhým stiskem tl. MENU

NASTAVENÍ PARAMETRŮ

CLOC NASTAVENÍ AKTUÁLNÍHO DNE A ČASU

HODINA MINUTA SEKUNDA

Hodnoty nastavujte jednotlivě

pomocí tl. — nebo + a potvrzujte stiskem tl. MENU . Nastavovaný údaj bliká.

Ukončíme dlouhým stiskem tl. MENU

PROG NASTAVENÍ TÝDENNÍCH PROGRAMŮ

Termostat FRT7B2 disponuje 2 týdenními programy P1 a P2, v každém lze provést 6 teplotních změn za den a každý den je možné nastavit rozdílně.

Stiskněte tl. MENU a vyberte tl. —nebo + režim PROG, potvrďte tl. MENU . Na LCD bliká P1 (první týdenní program), tl. —nebo + vyberte číslo programu (P1/P2), který chcete nastavovat a potvrďte tl. MENU . Objeví se počet dní pro naprogramování, tl. —nebo + ne jednu z možností (lze programovat den po dni nebo bloky dnů Po-Pá, So-Ne a Po-Ne) a potvrďte tl. MENU .

Po zobrazení U1 nastavte tl. — nebo + teplotu pro 1. teplotní změnu a potvrd'te tl. MENU .

Při tvorbě programu je třeba si uvědomit, že do termostatu vždy zadáváme teplotu a časový začátek úseku, od kdy požadujeme, aby se topilo na zvolenou teplotu, v pořadí teplota - čas.

Tl. nebo nastavte čas sepnutí a opět potvrd'te tl. MENU Na LCD se objeví U2 pro nastavení 2. teplotní změny.

Postupujte stejným způsobem jako u 1. teplotní změny.

Takto je možné nastavit až 6 teplotních změn na den.

Pro návrat do základního režimu stiskněte současně tl. MENU a tl. nebo + .

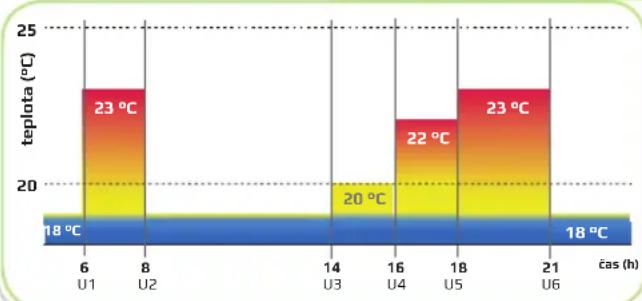

Příklad nastavení týdenních programů

Při dosažení požadované teploty termostat vypíná topení a znovu jej zapne, pokud teplota v místnosti klesne o nastavenou hodnotu hystereze. Hodnota hytereze se nastavuje v rozmezí 0,1 až 6 °C tl.

Příklad: pokud je požadovaná teplota 20 °C a hystereze 1 °C, termostat vypne zdroj tepla při 20 °C a znovu zapne při poklesu teploty na 19 °C. Pro běžné teplovodní systémy s plynovým kotlem doporučujeme hysterezi 0,3 °C.

2 Minimální doba zapnutí kotle

Minimální doba, po kterou je zapnutý zdroj tepla při sepnutí termostatu. (na displeji se zobrazuje i hodnota hystereze)

Nastavuje se v rozmezí 1 až 5 minut tl. 📋 + . Vhodné nastavení zamezí častému spinání kotle.

3 Korekce aktuální teploty

Slouží pro korekci teploty naměřené termostatem.

Doporučujeme provádět až po 12 hodinách provozu.

Změřte teplotu v místnosti klasickým teploměrem, pokud se teplota bude lišit od teploty na termostatu, nastavte korekci.

Nastavení -5 °C až + 5 °C tl.

4 Funkce OKNO

Pokud teplota v místnosti náhle klesne o 1,2 °C během 2 minut, termostat vypne topení, a tím šetří energii. K ukončení tohoto režimu dojde při nárůstu teploty, změně požadované teploty nebo za 30 minut.

TI. - + nastav funkci:

„ - Open” funkce NENÍ aktivní

„ Y Open „ funkce je AKTIVNÍ

5 Adresa vysílače (0-63)

Z výroby je termostatu přidělena digitální adresa (číslo 0 až 63) a s touto hodnotou je spárovaný i přijímač.

V případě potřeby můžeme toto číslo změnit tl. 🚪 + , poté je však třeba provést nové spárování s přijimačem viz str. 11.

6 Změna času

Pokud je zvoleno Y tak dochází k automatické změně LETNÍHO/ ZIMNÍHO času podle kalendáře. Nemusíte hlídat kdy se mění čas, termostat se postará o automatické nastavení času pro dané obdobi.

6 Číslo verze fi rmwaru; tovární nastavení

Informativní údaj o verzi fi rmwaru (slouží jako info pro servis). Obnovení továrního nastavení proved'te dlouhým stisknutím tl. na LCD se krátce objeví nápis rESEt.

TEST

TEST

FUNKCE TEST - ZKOUŠKA SPÍNÁNÍ

Test provádějte až po montáži přijímače!

Na vysílači přejděte do funkce TEST, kdy dojde k vyslání signálu pro zapnutí a vypnutí přijímače. Pokud je vše v pořádku, dojde 3× k sepnutí relé v přijímači. Sepnutí relé je indikováno červenou LED na přijímači.

Pokud tak nenastane, je třeba provést nové spárování vysílače a přijímače viz níže.

vysílač	přijímač	vysvětlivka
TESTOn:		relé sepnuté
TESTOFF:	○	relé je vypnuté
TEST---	○	TEST dokončen

Používejte jen v případě nefunkčnosti soupravy!

Na vysílači vstupte do funce TEST TEST --- a na přijímači krátce stiskněte funkční tlačíko (na < 1 s), rychle se rozbliká červená LED. V tomto okamžiku čeká přijímač na signál z vysílače. Na vysílači stiskněte + a tím aktivujete vyslání signálu, který se přijímač naučí. Přijetí a naučení kódu je indikováno zhasnutím červené LED a jejím následným pomalým blikáním, které indikuje spínání relé.

Stejným způsobem můžete naučit jeden vysílač na více přijímačů.

Pokud chcete, můžete na vysílači opět aktivovat funkci TEST, ta vyšle 3× signál pro zapnutí a vypnutí topení. Na to musí přijímač reagovat 3× sepnutím kotle.

Touto funkcí si můžete vyzkoušet dosah soupravy v aktuálních podmínkách.

Po ukončení TESTu zmáčněte dlouze tl. MENU pro vstup do základního zobrazení.

Při výpadku napájení 230 V AC na přijímači zůstává kód zachován.

Při výměně baterií ve vysílači zůstává zvolený kód zachován.

PROTIZÁMRAZOVÁ OCHRANA

Pokud teplota v místnosti klesne pod 3 °C, automaticky se zapne topení (na displeji se objeví symbol ✉). Jakmile teplota stoupne, termostat se vrátí do nastaveného režimu a reguluje dle požadované teploty.

DALŠÍ FUNKCE

INFO

POŽADOVANÁ TEPLOTA

Stiskněte tl. zák dín režimu.

Na LCD se rozbliká údaj o požadované teplotě v aktuálním

provozním režimu. V tomto okamžiku můžeme opět tl. nebo

požadovanou hodnotu teploty změnit.

V režimu AUTO je změna krátkodobá - trvá do další změny v programu (U), v režimu MANU je změna trvalá.

Dalším stisknutím tl. MENU dete na další info

ČÍSLO ZVOLENÉHO PROGRAMU - pouze v režimu AUTO

Slouží pro rychlou změnu zvoleného programu v režimu AUTO. Pokud jsou nastavené oba programy P1 a P2 lze je např. po týdnu měnit

tl. — nebo + ; dalším stisknutím tl. MENU prejdete na další info.

HODINY PROVOZU

Na LCD se objeví údaj o hodinách provozu topného zařízení (např. 234 hod 56 min).

Hodiny provozu lze vynulovat stisknutím tl. 3 s.

Stisknutím tl. MENU na cca 3 s se vrátíte do základního režimu.

MANU

19.0°C PO. t

TECHNICKÉ PARAMETRY
TERMOSTAT - VYSÍLAČ
SPÍNACÍ PRVEK - PŘIJÍMAČ

Napájení	2 x1,5V AAA alkal. baterie(nejsou součásti balení)	Napájení	230 V/ 50 Hz
Vf výkon	< 10 mW	Přikon	< 1 W
Frekvence	433,92 MHz (ASK)	Citlivost	<- 95 dBm
Hystereze	0.1°C až 6°C	Dosah	100 - 200 m (na volné ploše),20 - 35 m (v zástavbě)
Počet teplotních změn	na každý den 6 teplotních změn	Výstup	relé, max.16 A/ 250 VAC
Minimální program. čas	10 minut	Stupeň krytí	IP20
Rozsah nastavitelných teplot	po 0.5°C	Třída ochrany	II
Nastavení teplot	5 až 39°C (protizámrazová 3°C)	Pracovní teplota	0°C až +40°C
Minimální indikační skok	0.1°C	Rozměry (DxŠxH)	109 mm x 80 mm x 31mm
Přesnost měření	± 0.5°C
Životnost baterii	topná sezóna
Stupeň krytí	IP20
Pracovní teplota	0°C až +40°C

EU PROHLÁŠENÍ O SHODĚ

Timto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařízení FRT7B2 je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

Na výrobek se vztahuje záruka 2 roky od data nákupu. V připadě záručního a pozáručního servisu zašlete výrobek na adresu výrobce společně s kopii dokladu o koupi.

ELEKTROBOCK CZ

MADE IN CZECH REPUBLIC

ELEKTROBOCK CZ s.r.o.

Blanenská 1763, Kuřim 664 34
