NÁVOD K OBSLUZE WS101 Elektrobock

Tímto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařízení WS101 je v souladu se směrnící 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

osvětlení

topná tělesa

ventilátory

klimatizace

signalizace

ELEKTROBOCK CZ MADE IN CZECH REPUBLIC

POPIS

Tento systém nabízí široké uplatnění pro ovládání elektrických zařízení, pomocí bezdrátového přenosu mezi zásuvkou (přijímačem) a klíčenkou (vysílačem). Rádiový přenos na frekvenci 433,92 MHz a unikátní systém SAMOUČENÍ KÓDU zaručuje kvalitní a bezporuchový provoz. WS101 umožňuje současně ovládat až čtyři zařízení jednou klíčenkou a naopak jedno připojené zařízení do přijímače (zásuvky) lze ovládat až 8-mi různými vysílači (klíčenkami).

FUNKCE

Základem systému je přijímač (zásuvka) a vysílač (klíčenka). Klíčenka (D01) je schopna vyslat až 4 různé kódy, tzn. každé tlačítko (tl.) vyvolá různý kód. Zásuvka se může naučit až 8 kódů pro zapnutí a 8 kódů pro vypnutí. Lze ji ovládat jak vysílačem DO1 tak i vysílačem od bezdrátových zvonků naší výroby (NT-BCD).

Zásuvka (Z01) po přijmutí kódu může pracovat jako:

a) MONOSTABILNÍ OBVOD (zapnutí a vypnutí jedním tlačítkem),
b) BISTABILNÍ OBVOD (zapnutí jedním tl. a vypnutí druhým tl.),
c) ČASOVAČ (zapnutí jedním tl. následné časování a automatické vypnutí).

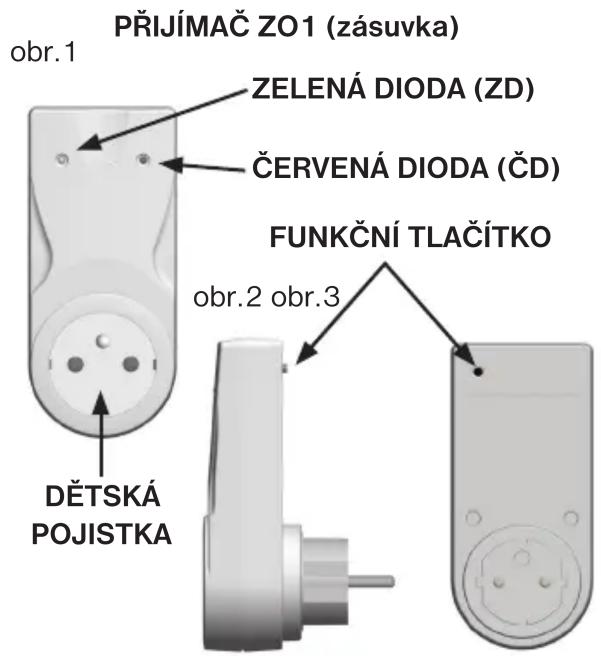

POPIS OVLÁDACÍCH PRVKŮ

UVEDENÍ DO PROVOZU

1. Přijímač (ZO1): zapojíme přijímač do elektrické sítě 230V/50Hz, rozsvítí se ZELENÁ dioda, která indikuje správné připojení.
   2, Vysílač (DO1): odšroubujeme 2 šroubky na zadní straně klíčenky viz obr.5 a vložíme knofl ikové baterie 2x1.5V (při prvním použití odstraníme ochranný papírek u baterie). Vysílač je funkční, pokud se při stisknutí některého z tlačítek rozsvítí ČERVENÁ dioda (viz obr.4).

KÓDOVÁNÍ (NASTAVENÍ FUNKCÍ)

REŽIM RESET:

Stiskneme “FUNKČNÍ tl.” (viz obr.2,3) na přijímači na dobu cca 3s.

ZELENÁ (ZD) i ČERVENÁ (ČD) dioda zablikají současně a tím je PAMĚT PŘIJÍMAČE SMAZÁNA a můžeme začít programovat.

MONOSTABILNÍ OBVOD:

Kráte stiskneme “FUNKČNÍ tl.”, rozbliká se ČD, která signalizuje, že přijímač čeká na kód pro zapnutí. Na na vysílači (DO1) stiskneme příslušné tlačítko, přijímač si tento kód uloží do paměti a začne blikat ZD (signalizuje přijem kódu pro vypnutí). Na DO1 stiskneme opětovně stejné tlačítko pro uložení kódu pro vypnutí. Po uložení tohoto signálu přejde automaticky Z01do základního režimu. Připojené zařízení ovládáme JEDNÍM tlačítkem.

BISTABILNÍ OBVOD:

Kráte stiskneme “FUNKČNÍ tl.”, rozbliká se ČD, stiskneme první tl. na vysílači (DO1) a tím vyšleme kód pro zapnutí (ZD bliká), poté stiskneme druhé tl. pro vypnutí. Připojené zařizení ovládáme DVĚMI tlačítky.

ČASOVÝ OBVOD:

Zásuvka přebírá funkci časovače v nastavitelné době 1 min až 8 hod.

V průběhu časování lze zásuvku kdykoli vypnout, kterýmkoli tlačítkem pro vypnutí.

Nastavení:

Kráte stiskneme “FUNKČNÍ tl.”, rozbliká se ČD, na DO1 stiskneme tlačítko zvolené pro časování. Po naučení tohoto signálu se rozbliká ZD a přijímač čeká na kód pro vypnutí. Po 1 minutě přejde ZO1 automaticky do NASTAVOVÁNÍ ČASU (bliká ZD a ČD svítí). Kód pro vypnutí časování vyšleme stejným tlačítkem, po námi zvolené době (musí být delší než 1 min. a kratší jak 8 hod.). Zásuvka si tento časový údaj zapamatuje a po přijmutí daného kódu se vždy spustí časování. K ukončení časování (vypnutí) použijeme stejné tl. jako pro zapnutí. Tato funkce je vhodná např. pro krátkodobé zapínání oběhových čerpadel (Pozn.: zásuvka časuje 1 minutu + zvolený čas).

!! Důležitá upozornění:

1, Při programování nového kódu je nutné VŽDY KRÁTCE stisknout “FUNKČNÍ tl.” (bliká ČD) a ZO1čeká na nový kód.
2, Při kódování je doporučena vzdálenost mezi přijímačem a vysílačem 0,5 m.
3, Pokud po stisknutí “FUNKČNÍHO tl.” nevyšleme do 20 s žádný kód, ZO1 se vrátí do ZÁKLADNÍHO REŽIMU (svítí ZD).
4, Při výpadku el. proudu dojde k automatickému vypnutí připojeného zařízení.
5, Při výpadku el. proudu není nutné ZO1 znovu programovat, paměť EEPROM uchová původní nastavení.
6, Pokud je připojené zařízení zapnuto 8 hodin, dojde k automatickému vypnutí.
7, Systém WS101 není určen pro venkovní použití!
8, Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!
9, Zásuvku (přijímač) připojte pouze k snadno přístupné zásuvce. V případě nebezpečí odpojte zařízení ze síťové zásuvky.
10, Nikdy nepřipojujte dvě nebo více spínacích zásuvek navzájem do sebe.

DÁLKOVĚ OVLÁDANÁ ZÁSUVKA WS101

SLOUŽÍ PRO SPÍNÁNÍ A ČASOVÉ OVLÁDÁNÍ ELEKTRICKÝCH ZAŘÍZENÍ.

ZD	ČD	FUNKCE WS101 - SIGNALIZACE NA PŘIJÍMAČI
		1, signalizace připojení na el. síť 230V/ 50Hz2, signalizace vypnutí spotřebiče	ZÁKLADNÍ REŽIM
		signalizace vymazání paměti, ZO1 je nutné znovu naprogramovat	REŽIM RESET
		ZO1 čeká na kód pro zapnutí, pokud nepřijde do 20 s vrací se zpět do ZÁKLADNÍHO REŽIMU	KÓDOVÁNÍ ZAPNUTÍ
		ZO1 čeká na kód pro vypnutí, ten musí přijit do 1 minuty (jinak se ZO1 automaticky přepne do NASTAVENÍ ČASU)	KÓDOVÁNÍ VYPNUTÍ
		signalizace zapnutí spotřebiče	REŽIM ZAPNUTO
		signalizace začátku odměřování času, čeká na kód pro vypnutí, po přljetí kódu se vrátí do ZÁKLADNÍHO REŽIMU	NASTAVENÍ ČASU
		signalizace zapnutí spotřebiče a následné časování ( po nastavené době se automaticky vypne a přejde do ZÁKL. REŽIMU)	REŽIM ČASOVÁNÍ
VYSVĚTLIVKY: SVÍTÍ NESVÍTÍ BLIKÁ

Přijímač
Napájení	230 V/ 50 Hz
Spotřeba	2 VA
Dosah	až 100 m
Spínaný výkon	max. 3500 W
Citlivost	< -86 dBm
Stupeň krytí	IP20
Pracovní teplota	0°C až +50°C

Vysílač
Napájení	2x1,5 V, typ LR932/GP394 (uvnitř výrobku)
Vf výkon	< 5 mW
Frekvence	433.92 MHz
Stupeň krytí	IP44
Životnost baterie	cca 2 roky
Pracovní teplota	0°C až +50°C

V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.

ELEKTROBOCK CZ s.r.o. Blanenská 1763 Kuřim 664 34 Tel.: [phone] Technická podpora (do 14h) Mobil: [phone] [phone] www.elbock.cz
