NÁVOD K OBSLUZE TS11 Elektrobock

Programovatelná spínací zásuvka s

WiFi

Obj. č.: 000076

Ovládání přes mobilní aplikaci nebo webové rozhraní

Příklady použití:

elektrické topné žebříky

Pro více informací a instruktážní videa navštivte:

Zařízení TS11 WiFi slouží ke spínání různých spotřebičů v režimech:

1. Časový program - pracuje dle nastaveného programu (viz str. 6).

2. Časováním - změna stavu na stanovený čas (1 min až 24 hod).

3. Ruční změna z aplikace.

4. Ručně pomocí tlačítka na čelní straně výrobku.

Pro ovládání a nastavování slouží webová aplikace na adrese:

Aplikace ke stažení zdarma (viz zadní strana návodu)

https://eobwifi.elektrobock.cz

nebo mobilní aplikace EOB WiFi, která je ke stažení zdarma pro Android i iOS.

Indikační LED

(bliká) - režim

přístupového bodu (AP)

indikace napájení

(bliká) - problém s WiFi připojením

indikace sepnutého výstupu

FUNKČNÍ TLAČÍTKO:

Krátký stisk (<1sec) - změna stavu relé

Střední stisk (3 až 7 sec) - restart zásuvky

Dlouhý stisk (> 10sec) - obnovení továrního nastavení

Zprovoznění zařízení

1. Ujistěte se, že Váš telefon (PC) je připojeno k internetu.

2A. Ve webovém prohlížeči zadejte adresu:

https://eobwifi.elektrobock.cz nebo

2B. Stáhněte do Vašeho telefonu (PC) aplikaci EOB WiFi a spustte ji.

2C. Pokud nemáte u firmy ELEKTROBOCK svůj uživatelský účet, klikněte na tlačitko REGISTROVAT. V opačném případě se přihlaste a pokračujte bodem 5.

* Registrace a využívání služeb je zcela zdarma

1. Po úspěšné registraci najdete ve své e-mailové schránce e-mail s ověřovacím odkazem. Klikněte na něj a stiskněte OK.

1. Zadejte požadované údaje (e-mail, heslo,...) a klikněte na REGISTROVAT.

1. Pro přidání prvku klikněte na tlačítko Přidat zařízení.

1. Jako Typ zařízení vyberte „TS11 WiFi„ a klikněte na OK.

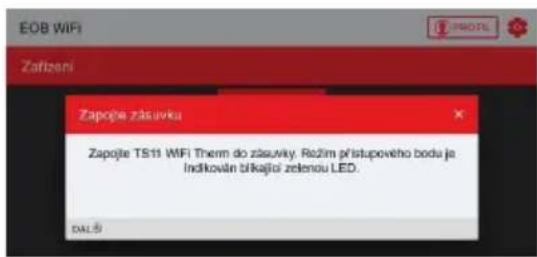

1. Po vyzvání zapojte TS11 WiFi do sítě, vyčkejte na rozblikání zelené LED a poté klikněte na DALŠÍ.

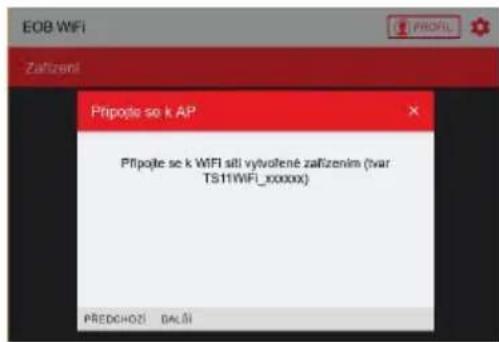

1. Vyhledejte ve Vašem telefonu (PC) dostupné WiFi sitě, připojte se k síti „TSWIFI_xxxxxx„ a klikněte na DALŠÍ*.

Na některých zařízeních může být nutné potvrdit, že chcete zůstat připojeni k dané WiFi síti i když není dostupné internetové připojení.

1. Zadejte heslo pro připojení ke zvolené WiFi síti a klikněte na DALŠÍ.

1. Pojmenujte si zařízení (např. Doma) a klikněte na OK.

1. Nyní jste vyzváni k připojení se ke vzniklé WiFi síti s názvem „TSWIFI_xxxxxx„.

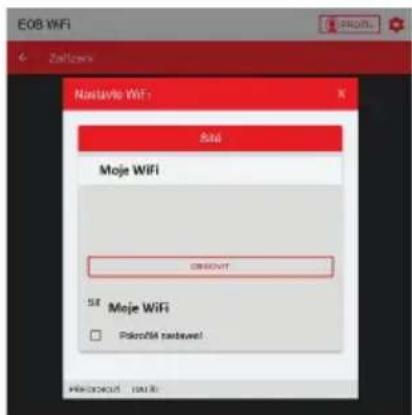

1. Klikněte na OBNOVIT, vyhledejte dostupné WiFi sítě, vyberte sít, ke které chcete zařízení připojit a klikněte na DALŠÍ.

1. Dle instrukcí zkontrolujte stav LED diod na zařízení a klikněte na DALŠÍ.

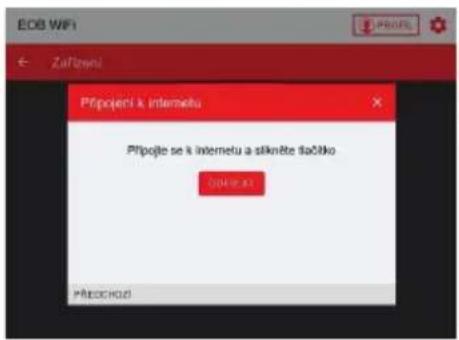

1. Připojte zařízení zpět k Vaší domácí síti a klikněte na ODESLAT.

1. Nyní je zařízení přidáno k Vašemu účtu a je možné jej ovládat. Popis jednotlivých prvků naleznete níže.

V případě chyby je možné provést:

RESTART zařízení:

Středním stiskem (3 až 7 sec) tlačítka na čelní straně TS11WiFi se zařízení restartuje.

OBNOVENÍ do továrního nastavení:

Dlouhým stlačením funkčního tlačítka (> 10sec) se zařízení uvede do továrního nastavení. Poté je možné postupovat znovu od kroku 5. Více na str. 11.

Záložka ZAŘÍZENÍ

Umožňuje přístup k jednotlivým zařízením, celkovému přehledu prvků a jejich editaci.

Zobrazuje aktuální stav TS11 WiFi.

Zásuvka umožňuje ČASOVÝ druh regulace - spíná zátěž dle nastaveného časového programu.

Zásuvka má 2 programovatelné režimy:

AUTO - V automatickém režimu se řídí spínání dle nastaveného programu, který uživatel nastaví.

MANU - V manuálním režimu je možné změnit stav ON/OFF a tento stav je nastaven až do další změny uživatelem.

Program je možné nastavit na záložce FUNKCE (viz str. 6).

Obrazovka pro časový typ regulace:

Do programu se prídávají změny, kterých může být až 16 za den. V každé změně se nastavuje čas, ve kterém se provede změna v krocích po 1 minutě. Dále je možné nastavit stav do kterého se v daný čas TS11 WiFi přepne a dny, ve kterých se má tato změna provést. Při přepnutí stavu ON / OFF uživatelem v automatickém režimu bude tento stav nastaven až do další změny v programu.

PondělíÚterýStředaČtví
Příklad nastavení týdenního programu pro časovou regulaci

Záložka FUNKCE-ČASOVAČ

Funkce ČASOVAČ složí k odčasování intervalu od 1 minuty do 24 hodin a má vyšší prioritu než funkce program. V případě, že je aktivní časovač a je zvolen automatický režim, nedojde ke změně nastavené v programu. Při spuštění časování dojde k sepnutí spotřebiče a po odčasování nastaveného intervalu opět k jeho vypnutí.

Zapnutí časovače

Záložka NASTAVENÍ

V této záložce je možné nastavit dodatečné parametry zásuvky jako např.:

• Automatickou změnu času zimní/letní,
- Časové pásmo,
- Aktualizace firmwaru zařízení,...

Umožňuje správu uživatelského profilu a jím ovládaných prvků.

Změna jazyka

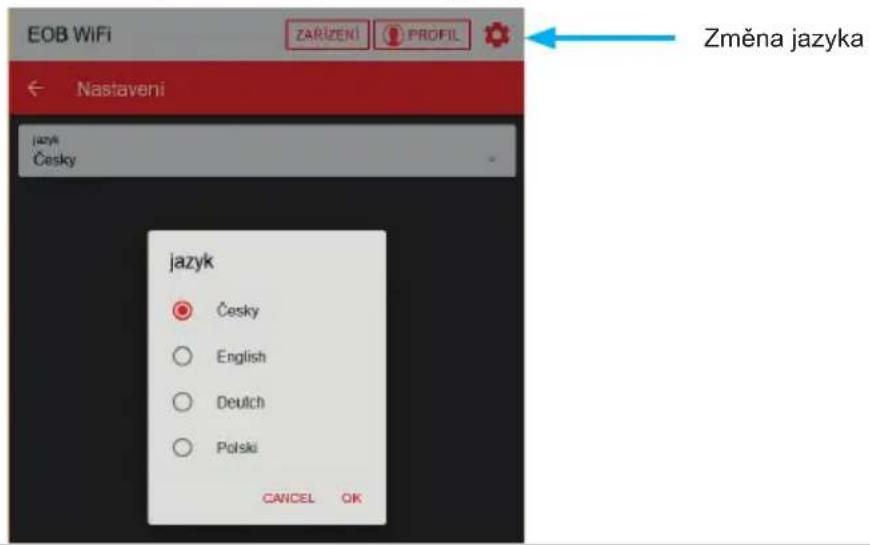

Klikněte na ikonku ozubeného kolečka a vyberte Vámi požadovaný jazyk.

Reset zařízení do továrního nastavení

Tento postup slouží k vymazání parametrů zásuvky a její uvedení do továrního nastavení. Po tomto kroku je nutné TS11 WiFi znovu přiřadit k uživatelskému účtu, jak je uvedeno na straně 2.

Pro reset do továrního nastavení postupujte následovně:

1. Ujistěte se, že zařízení je napájeno a svítí zelená LED (PWR).

2. Stiskněte a držte funkční tlačítko alespoň 10 sec.

3. Zelená LED zhasne a krátce blikne červená LED.

4. Vyčkejte na rozblikání zelené LED (režim prístupového bodu - AP).

5. Před přiřazením zařízení k uživatelskému účtu se ujistěte, že jste jej odebrali z Vašeho uživatelského účtu (viz. seznam zařízení ve správě profilu - strana 10).

TS11 WiFi

Programovatelná spínací zásuvka s WiFi

Technické parametry
Napájení 230 V / 50 Hz
Spotřeba <1,5 W (<1 W)
Počet programových změn na den až	16
Radiový protokol 802.11 b/g/n (WiFi)
Rádiová frekvence 2.4 GHz ~ 2.5 GHz
Citlivost WiFi <-91 dBm
Vysílací výkon 14 dBm
Stupeň krytí IP20
Výstup max. 16 A/ 250 V (AC1)
Pracovní podmínky T = 0 ~ 40 °C; RH = < 90%, nekondenzující
Rozměry (V x Š x H) 131 x 59 x 92 mm

Aplikace pro Android

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
Číslo výrobku:	Datum prodeje:
Kontroloval:	Razítko prodejny:

V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařízení TS11 WiFi je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese:

www.elbock.cz
