NÁVOD K OBSLUZE PT04 Elektrobock
přímotopy, ventilátory
podlahové vytápění
indikace zapnutého vytápění
automatický noční útlum teploty
MONTÁŽ
1) Nastavovací kolečko otočte do polohy ❖.
2 Vyšroubujte šroubek na spodní části termostatu a odklopte přední část.
Instalaci provádějte bez napětí! Instalaci PT04 musí vykonávat pouze osoba s odpovídající elektrotechnickou kvalifi kací.
3 MONTÁŽ NA STĚNU Přišroubujte zadní kryt na stěnu, šrouby zašroubujte do připravených otvorů.

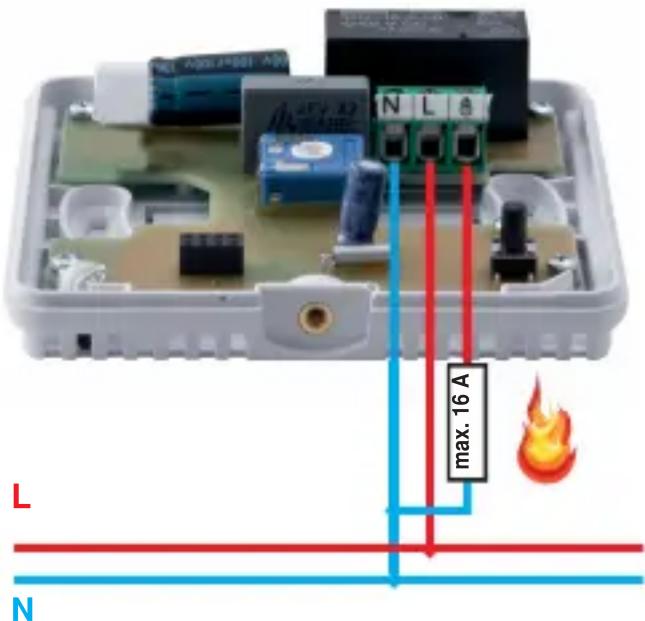

Připojte termostat ke zdroji vytápění dle schématu.
5 Nasad'te zpět přední kryt termostatu a zajistěte šroubkem. Dbejte, aby nastavovací kolečko bylo opět v poloze ❖. (Jinak může dojít k poškození potenciometru!)
6 Nastavte termostat dle návodu k obsluze.
NÁVOD K OBSLUZE
Po montáži termostatu zapněte funkci TEST.
Podržte tlačítko na cca 10 sekund. Relé 3× zapne / vypne.
Při sepnutí relé svítí LED
Nastavte požadovanou teplotu pomocí regulačního kolečka.
Je možné nastavit hodnotu 11 až 29 °C po 0,5 °C.
Pokud je regulační kolečko v poloze „
je prednastavena teplota na +3 °C (protimrazová teplota).
Nastavení funkce NOČNÍ ÚTLUM ( :
Nastavená požadovaná teplota se sníží o 3 °C na dobu 8 hodin. Cyklus se opakuje každý den ve stejnou dobu.
Pro aktivaci krátce stiskněte tlačítko v požad ovaný čas.
Červená LED čtyřikrát blikne.
Pro deaktivaci funkce pootočte kolečkem regulace teploty.
Pokud si přejete změnit začátek doby automatického nočního útlumu, pouze stiskněte tlačítko ( v požadovaný čas.
Indikace LED
trvale svítí
indikace sepnutí relé - zdroj tepla je zapnutý
nesvítí
zdroj tepla je vypnutý
svítí a krátce zhasne každých 8 s
automatický noční útlum je zapnutý - zdroj tepla je zapnutý
nesvítíakrátceblikne každých 8 s
automatický noční útlum je zapnutý - zdroj tepla je vypnutý
PROSTOROVÝ TERMOSTAT PT04
PT04 je prostorový termostat určený k ovládání zdrojů tepla napájených z rozvodné sítě 230 V AC / 16 A. Disponuje základními funkcemi pro regulaci teploty a vyznačuje se uživatelsky jednoduchým ovládáním.

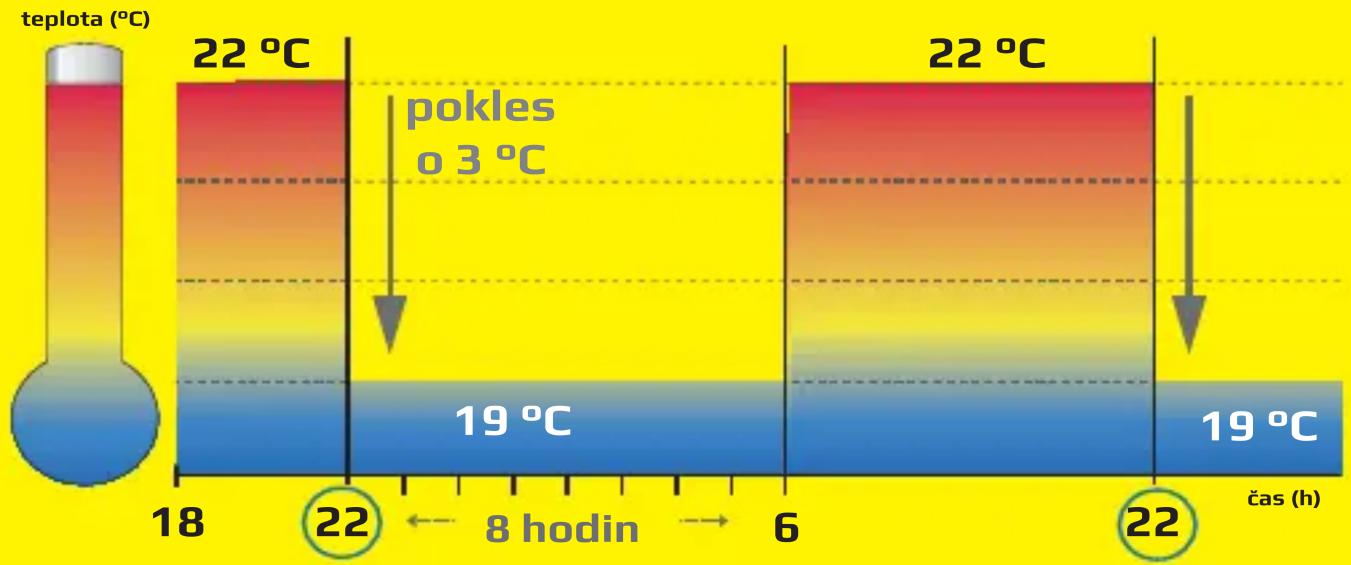

Největší předností PT04 je funkce automatického nočního útlumu teploty. Jedním zmáčknutím tlačítka snížíte požadovanou teplotu o 3 °C na dobu 8 hodin. Cyklus se opakuje každý den ve stejnou dobu.
| Technické parametry | |
| Napájení 230 V / 50 Hz | |
| Hystereze 0,3 °C | |
| Rozsah nastavitelných teplot | *, 11 °C až 29 °C |
| Protimrazová ochrana | = +3 °C |
| Nastavení teplot po 0,5 °C | |
| Stupeň krytí IP20 | |
| Výstup relé max. 16 A | |
| Pracovní teplota 0 až 40 °C | |
Výrobce:
ELEKTROBOCK CZ s. r. o.
Blanenská 1763
Kuřim 664 34
tel./fax.: +420 541 230 216
Tech. podpora (8-14 hodin):
tel.1: +420 724 001 633
tel.2: +420 725 027 685
email: servis@elbock.cz
www.elbock.cz
Na výrobek se vztahuje záruka 2 roky od data nákupu.
V případě záručního a pozáručního servisu zašlete výrobek na adresu výrobce společně s kopií dokladu o koupi.
ELEKTROBOCK CZ
MADE IN CZECH REPUBLIC
