NÁVOD K OBSLUZE WS305 Elektrobock

ve spojení s ovladači:

WS310 (klíčenka)

WS330 (ultra-tenké

vysílací tlačítko v designu spínačů VENUS)

Vhodný pro elektrické pohony 230 VAC/ 6 A, které jsou řízeny ve dvou směrech a vybaveny zabudovaným koncovým spínačem.

POPIS

Přijímač WS305 slouží k dálkovému ovládání žaluzií, rolet, markýz a vrat. Jako ovladač je možné použít vysílače řady WS3xx (WS310-klíčenka, WS330-bezdrátové tlačitko čtyř-kanálové v designu VENUS, aktuální seznam vysílačů na www.elbock.cz). Do přijímače je možné uložit až 16 různých kódů tlačítek od uvedených vysílačů.

MONTÁŽ

Přijímač instalujte více jak 1,5 m od zdrojů elektromagnetického rušení (může podstatně ovlivnit dosah celé soustavy)! Neumístujte v blízkosti silových vodičů! Po montáži nesmí být anténa volně přístupná a nesmí se dotýkat holých silových vodičů. Je určen k montáži do vnitřních prostor! Montáž smí provádět jen osoba s odpovídající kvalifi kací! Montáž musí být prováděna bez napětí!

1) Vypněte hlavní jistič a připojte přijímač podle schématu zapojení.
2) Zapněte hlavní jistič, na přijímači 5x současně zablikají LED1 a LED2, v přijímači není uložen žádný kód. Přijímač přejde do tzv. ZÁKLADNÍ REŽIMU (LED1 svítí);
3) Před umístěním krytu na instalační krabici, proved'te NAUČENÍ KÓDŮ.

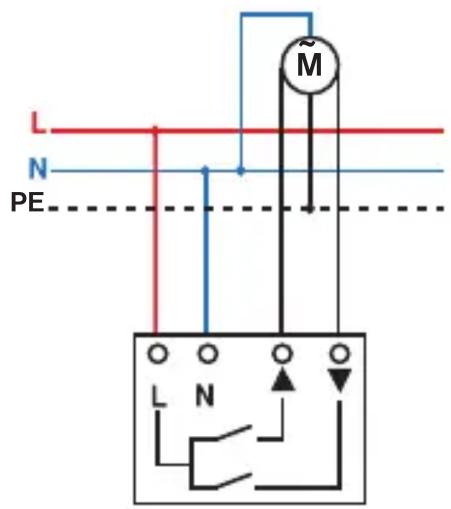

Schéma zapojení:

KRÁTKÉ STISKNUTÍ (cca 0,5s) - režim učení. DLOUHÉ STISKNUTÍ (cca 5s) - RESET (vymazání kódů z pa-měti (LED1 a LED2 současně zablikají).

NAKÓDOVÁNÍ

A) Ovládání dvou-tlačítkové

Při použití klíčenky WS310 je možné ovládat žaluzie pomocí dvou tlačítek, kde stiskem 1.tlačítka se pohybují směrem nahoru a stiskem 2.tlačítka směrem dolů. Opakovaným stiskem tlačítek je možné pohyb žaluzií zastavit.

(pozn.: další tlačítka je možné využít k ovládání jiného přijímače řady WS3xx)

1 2

1) na přijímači krátce stiskněte (< 0.5s) FUNKČNÍ TL., přijímač je v režimu kódování 1.RELÉ ON/OFF (LED2 pomalu bliká);
2) na vysílači stiskneme 1. tlačítko, tím vyšleme kód pro ovládání jedním směrem, přijímač přejde do režimu kódování 2.RELÉ ON/OFF (LED1 pomalu bliká);
3) na vysílači stiskneme 2. tlačítko pro ovládání v opačném směru, tím je přijímač naučen.

B) Ovládání čtyř-tlačítkové

Při použití bezdrátového tlačítka WS330 je možné ovládat žaluzie pomocí čtyř tlačítek. Stiskem 1.tlačítka se žaluzie pohybují směrem nahoru, stiskem 2.tlačítka směrem dolů.

Opakovaným stiskem tlačítek je možné pohyb žaluzií zastavit.

U 3.tlačítka je možné délkou stisku nastavit žaluzie do požadované pozice v jednom směru (výstupní relé je sepnuté pouze po dobu stisku tlačítka), 4 tlačítko plní stejnou funkci ve druhém směru pohybu žaluzií.

1) na přijímači krátce stiskněte (< 0.5s) FUNKČNÍ TL., přijímač je v režimu kódování 1.RELÉ ON/OFF (LED2 pomalu bliká);
2) na vysílači stiskneme 1. tlačítko, tím vyšleme kód pro ovládání jedním směrem, přijímač přejde do režimu kódování 2.RELÉ ON/OFF (LED1pomalu bliká);
3) na vysílači stiskneme 2. tlačítko pro ovládání v opačném směru;
4) na přijímači 2xkrátce stiskněte (< 0.5s) FUNKČNÍ TL., přijímač je v režimu kódování 1.RELÉ POZICE (LED2 rychle bliká);
5) na vysílači stiskneme 3. tlačítko, tím vyšleme kód pro plynulé ovládání jedním směrem, přijímač přejde do režimu kódování 2.RELÉ POZICE (LED1 rychle bliká);
3) na vysílači stiskneme 4. tlačítko pro plynulé ovládání v opačném směru, tím je přijímač naučen.

! Výstupní relé jsou sepnuty vždy na max. 2 minuty, aby byl zajištěn pohyb žaluzií do koncových poloh.

VYMAZÁNÍ KÓDŮ

Na přijímači stiskněte FUNKČNÍ TL. na cca 5 s, tím dojde k vymazání paměti REŽIM RESET (LED1 a LED2 současně 5x zablikají).

BEZDRÁTOVÝ PŘIJÍMAČ WS305 S MONTÁŽÍ DO KP(KU)

Pro dálkové ovládání elektrických pohonů 230VAC/ 6A žalu- zií, rolet, markýz a vrat, které jsou řízeny ve dvou směrech a vybaveny zabudovaným koncovým spínačem. Maximální doba sepnutí relé je omezena na 2min. Přijímač je možné ovládat až 16-ti různými tlačítky.

Typy použitelných vysílačů WS3xx:

WS310 čtyř-kanálová bezdrátová klíčenka

WS330 čtyř-kanálový bezdrátový vysílač v designu VENUS

LED1	LED2	FUNKCE WS305
		1, signalizace připojení na el.sít 230V/ 50Hz2, signalizace vypnutí výstupních relé	ZÁKLADNÍ REŽIM
		blikají současně (5x) -signalizace vymazání paměti	REŽIM RESET
		bliká pomalu - čeká na kód pro ovládání jedním směrem	1.RELÉ ON/OFF
		bliká rychle - čeká na kód pro plynulé ovládání jedním směrem	1.RELÉ POZICE
		bliká pomalu - čeká na kód pro ovládání opačným směrem	2.RELÉ ON/OFF
		bliká rychle - čeká na kód pro plynulé ovládání opač- ným směrem	2.RELÉ POZICE
		signalizace zapnutí výst. relé	REŽIM ZAPNUTO
		blikají střídavě - signalizuje, že ve vysilači, kterým je ovládán, jsou vybité baterie!	VYBITÁ BATERIE

Technické parametry

Napájení	230 V/ 50Hz
Frekvence	433,92 MHz
Citlivost	<-102 dBm
Dosah	150 m (na volné ploše), 20 m (v zástavbě)
Výstup	2x relé 6A
Stupeň krytí	IP20 a vyšší dle montáže
Pracovní teplota	0 až 40°C
Rozměry (DxŠxH)	49,5 mm x 45,5 mm x 26 mm

ES PROHLÁŠENÍ O SHODĚ

My ELEKTROBOCK CZ s.r.o., tímto prohlašujeme, že výrobek WS305 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

V Kuřimi 1.8.2009

k nahlédnutí na www.elbock.cz

Záruční doba je 2 roky. V případě záručního a po-záručního servisu, zašlete výrobek na adresu výrobce.

ELEKTROBOCK CZ s.r.o.

Blanenská 1763

Kuřim 664 34
