NÁVOD K OBSLUZE Pocket Home PH-WS02 Elektrobock

Bezdrátový přijímač pro časové ovládání elektrických spotřebičů - NÁSTĚNNÝ -

Časové ovládání elektrických spotřebičů
Podle nastaveného programu spíná připojený el. spotřebič
Obousměrná rádiová komunikace na 433,92 MHz
Nadřazeným prvkem je centrální jednotka PH-CJ37, PH-CJ37Plus
Dočasnou změnu stavu je možné provádět klíčenkou PH-WS10
Prvek systému PocketHome®

PH-WS02 slouží pro ovládání el. spotřebičů ve spojení s centrální jednotkou PH-CJ37 (Plus).

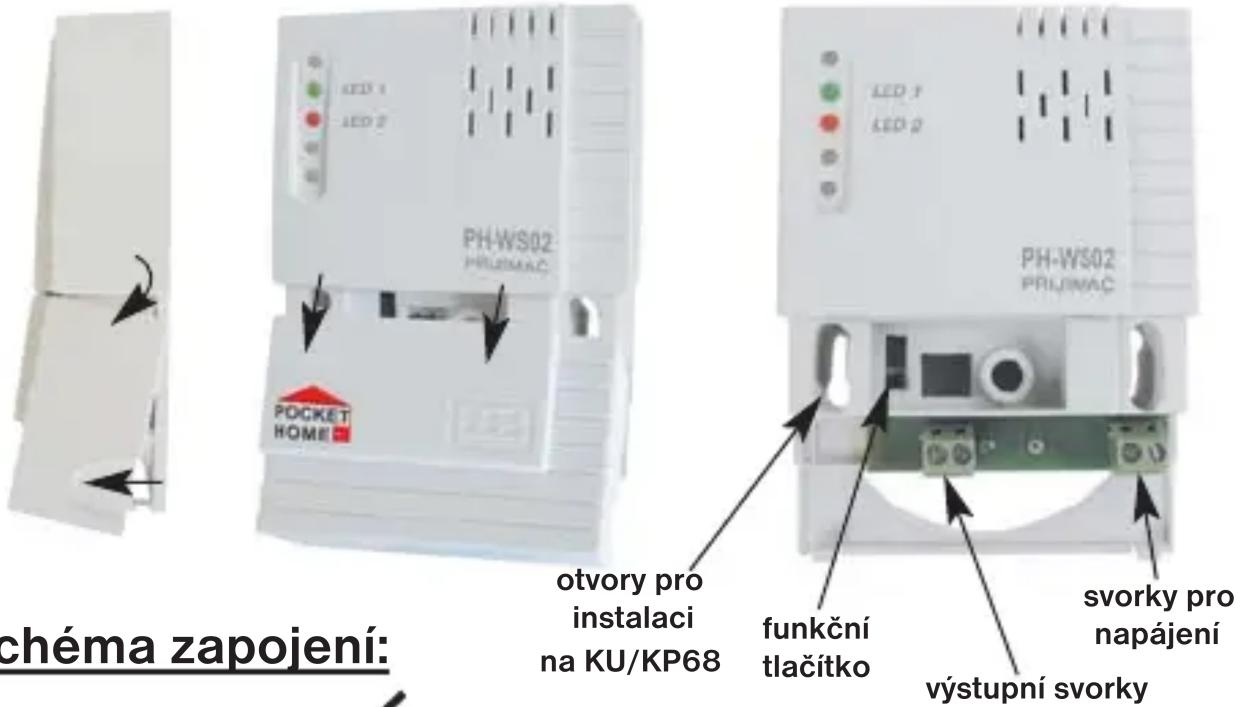

Obr.1 Obr.2 Obr.3

Schéma zapojení:

Montáž smí provádět jen osoba s odpovídající kvalifikací! Montáž musí být prováděna bez napětí!

Upozornění:

Ochrana před nadměrným proudem a zkratem v primárním obvodu zařízení (předřazená zkratová ochrana) musí být součástí instalace budovy.

Vhodný odpojovací prostředek musí být zajištěn jako součást elektrické instalace v budově a musí odpojit současně oba póly napájení.

POSTUP UVEDENÍ DO PROVOZU

1. Odklopíme přední kryt přijímače dle obr. 1,2.
2. Připevníme přijímač na stěnu (nebo přímo na instal.krabici).

3. Vypneme hlavní jistič, poté zapojíme přijímač podle schématu.

4. Připojíme přijímač k el.síti 230V/50Hz.

5. Zapneme hlavní jistič, na přijímači bliká zelená dioda a tím je přijímač připraven k dalšímu nastavení.

6. Na centrální jednotce PH-CJ37 nastavíme časový program (viz návod na PH-CJ37).

7. Na centrální jednotce zvolíme režim ACTIV a tl. i vybereme skupinu prvků WS (viz návod na PH-CJ37).

8. Na PH-WS02 krátce stiskneme FUNKČNÍ TLAČÍTKO (viz obr.4) na cca 1,5 s (zelená a červená dioda strídavě blikají).

9. Na centrální jednotce PH-CJ37 stiskneme tl." Test" v režimu ACTIV.

10. Při správném naučení kódu současně zabliká zelená a červená dioda.

Obr.4

KRÁTKÉ STISKNUTÍ - pro nakódování. DLOUHÉ STISKNUTÍ (cca 5 s) - RESET, vymázání kódu z paměti (současně zablikají zelená a červená LED).

INDIKAČNÍ DIODY

LED 1	LED 2	FUNKCE
		prázdná paměť, není naučen kód
		kód naučen
		BLIKAJÍ STŘÍDAVĚ= režim učení kóduBLIKAJÍ SOUČASNĚ= kód byl naučenBLIKNOU SOUČASNĚ DLOUZE= kód byl SMAZÁN
		sepnutí relé

PH-WS02 spíná připojené zařízení na základě přijatých informací od centrální jednotky. Je určen k montáži do vnitřních prostor. Neumístujte v blízkosti silových vodičů!

Dočasná změna pomocí klíčenky PH-WS10:

Přijímač je možné ovládat (zapínat a vypínat)

i bezdrátovou klíčenkou PH-WS10. Ta musí být aktivována na centrální jednotce v režimu ACTIV pro daný přijímač. Jednou klíčenkou je možné ovládat max. 2 přijímače! Klíčenka není součástí balení a je možné ji dokoupit na www.elbock.cz.

TECHNICKÉ PARAMETRY

Napájení	230 V/ 50 Hz
Jmenovitý poud < 30 mA
Příkon < 1 W
Typ komunikace obousměrná
Frekvence 433,92 MHz
Citlivost < - 95 dBm
Dosah 200 m	(na volné ploše), 25 m (v zástavbě)
Výstup relé, max.16 A/ 250 VAC
Stupeň krytí IP40
Třída ochrany II
Pracovní teplota 0 až 40°C
Rozměry (DxŠxH) 109 mm x 80 mm x 31mm

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razitko prodejny:
kontroloval:

PROHLÁŠENÍ O SHODĚ

My ELEKTROBOCK CZ s.r.o., tímto prohlašujeme, že výrobek PH-WS02 je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

Vydáno: 01.09.2011 na www.elbock.cz

V případě záručního a pozáručního servisu, zašlete přijímač na adresu výrobce.

ELEKTROBOCK CZ

MADE IN CZECH REPUBLIC

www.elbock.cz
